日本电子维修技术 主板【转帖】大解密!你的主機板真的支援PCI-





PCI-E3.0的正式標準規格其實在2010年底就已經公布了!
而各板卡商在這幾個月內都已經推出號稱支援PCI-E3.0的Gen3主機板!
大家都知道從Sandy bridge開始PCI-E控制器已經不是由主機板控制了!
而是整合進入CPU內,所以是否支援PCI-E3.0關鍵在於CPU!
目前知道有支援的CPU有LGA 1155的Ivy Bridge還有LGA2011的Sandy Bridge-E
雖然這2款CPU都要在明年才能正式在市場上看見,
另一個關鍵是PCIE-3.0的VGA..但這個到現在連個屁也還沒看到
最後一個關鍵也就是主機板上的Gen3 Quick switch(俗稱頻寬切換開關IC)
撇除CPU跟VGA連個影子都沒看到的產品
這次就來分析Gen3 Quick switch也就是這篇大解密的關鍵地方!

台灣市場上最常見的4大主機板廠商Asus,MSI,Asrock,Gigabyte
除了Asus尚未發表支援PCI-E3.0的Gen3主機板!其餘都已經在市面上買的到!
台客兄就來一一檢視撇開CPU跟VGA的因素,
單純就以主機板架構&Gen3 Quick switch來分析!號稱支援Gen3是否真的可以支援?!

(以下依英文字母大小排列介紹,而非台客兄偏袒哪一方)
----------------------------------------------------------
首先先來檢視Asrock支援PCI-E3.0的Gen3主機板系列
Fatal1ty Z68 Professional Gen3
Z68 Extreme7 Gen3
Z68 Extreme4 Gen3
Z68 Extreme3 Gen3
P67 Extreme4 Gen3

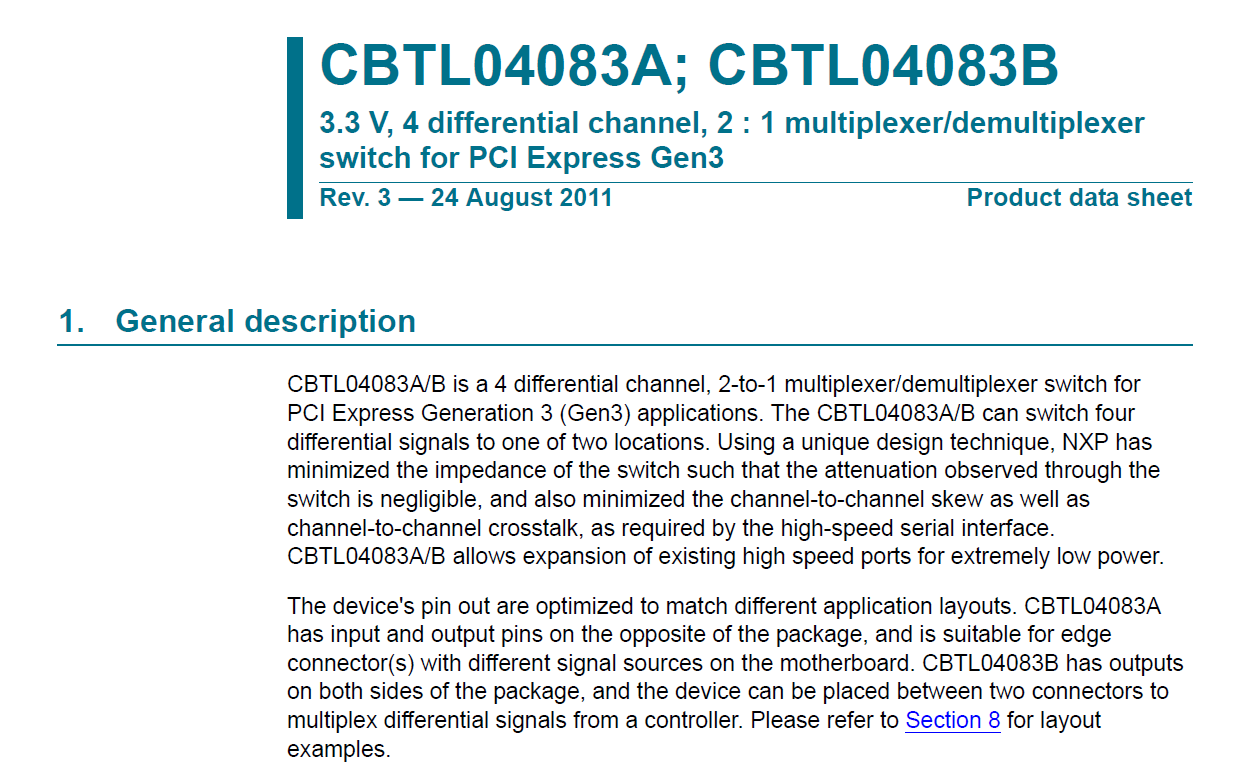

以上這5款是Asrock Gen3主機板系列,而這5款均使用NXP L04083B的Gen3 Quick switch

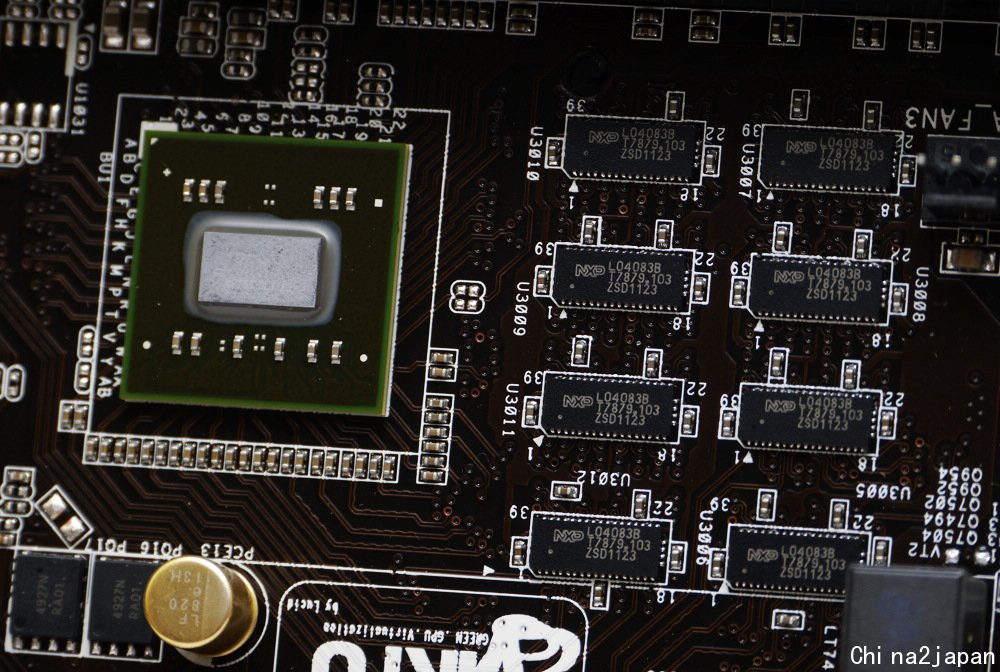

(圖片為Z68 Extreme7 Gen3)


查詢晶片原廠規格正式支援無誤!


但是嚴格來說日後正式能跑PCI-E3.0的主機板應該只有Z68 Extreme3 Gen3這片?!
這怎樣說哩?..先以最高階Fatal1ty Z68 Professional Gen3跟Z68 Extreme7 Gen3來分析
這兩片均有搭載Nvidia NF200晶片

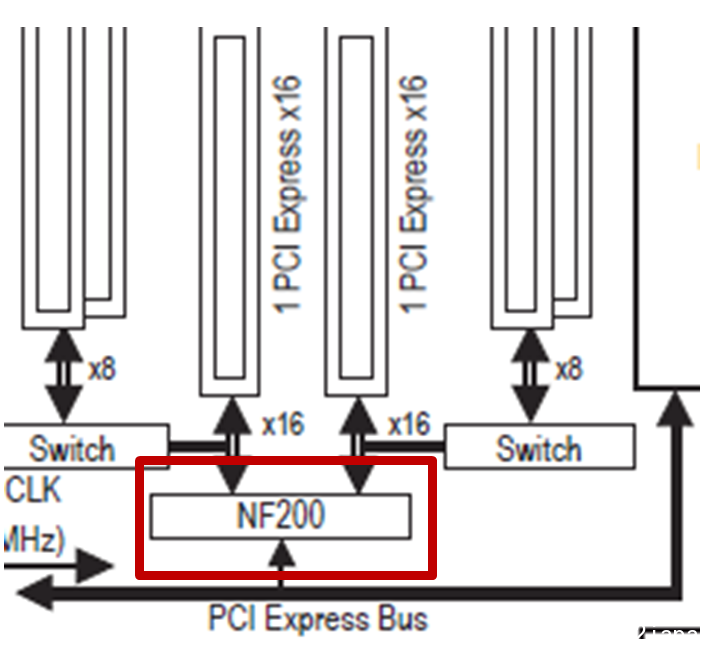

下圖為Nvidia NF200跟各晶片的溝通方式


大家可以發現當Ivy Bridge丟出PCI-E3.0訊號給NF200
NF200才在把訊號分別丟給Gen3 Quick switch然後在由VGA接收/回傳

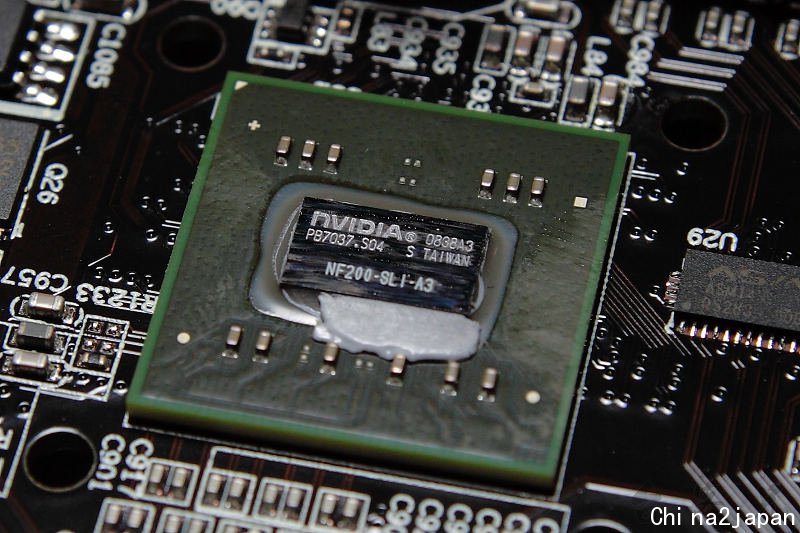

但是問題出在Nvidia NF200並不支援PCI-E3.0!!
所以當Ivy Bridge丟出PCI-E3.0訊號給NF200之後,後面都是開始以PCI-E2.0在運作了...冏!
除非Nvidia後續發表NF300(台客兄自己亂取的)
依邏輯來看此架構就算使用Ivy Bridge+Gen3 VGA+ Gen3 Quick switch
最後還是死在Nvidia NF200跑回PCI-E2.0!

另外的Z68 Extreme4 Gen3跟P67 Extreme4 Gen3雖然沒有搭載Nvidia NF200

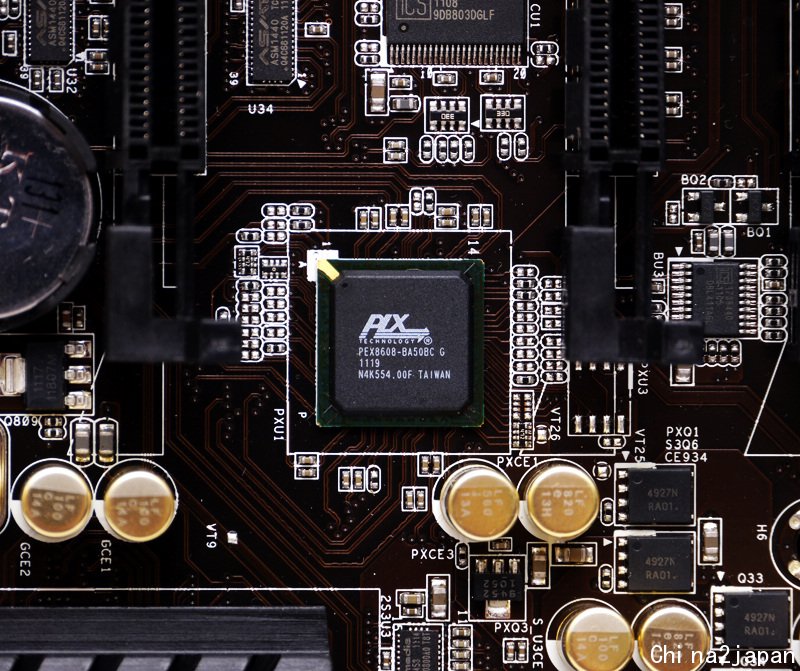

但是..但是..但是它卻有搭載僅支援PCI-E2.0PLX PEX8608晶片


而PLX PEX8608晶片在主機板擔任的腳色是"PCI-E頻寬"調節!
在調節過程中依然要經過Gen3 Quick switch但一旦經過PLX PEX8608頻寬又打回到PCI-E2.0在跑..冏X2
由以上分析Asrock支援PCI-E3.0的Gen3主機板系列中,沒有Nvidia NF200也沒有PLX PEX8608
就屬Z68 Extreme3 Gen3日後比較有可能可以正常跑PCI-E3.0
-------------------------------------------------------------
在先來檢視Gigabyte支援PCI-E3.0的Gen3主機板系列
官網顯示洋洋灑灑一大串,表示幾乎全系列都支援?!


但老實說目前看起來Gigabyte應該是最玩文字遊戲的!
上面一大串產品線只有高階的G1.Sniper2日後比較有可能可以正常跑PCI-E3.0

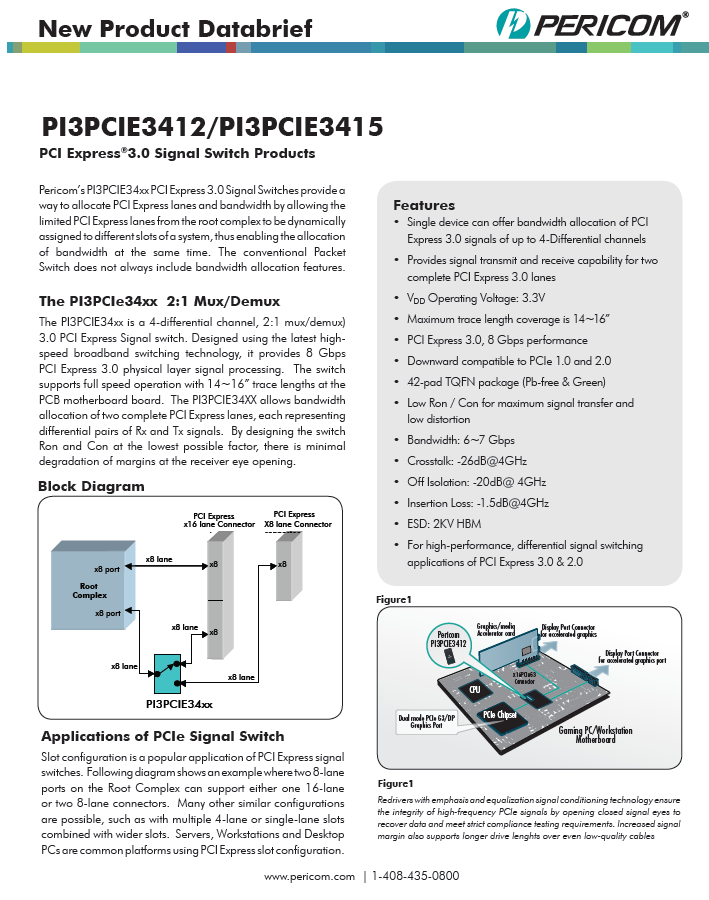

G1.Sniper2使用的是Pericom PI3PCIE3415 Gen3 Quick switch


查詢晶片原廠規格正式支援無誤!


檢視架構沒有Nvidia NF200也沒有PLX PEX8608很好也是一張日後比較有可能可以正常跑PCI-E3.0的MB

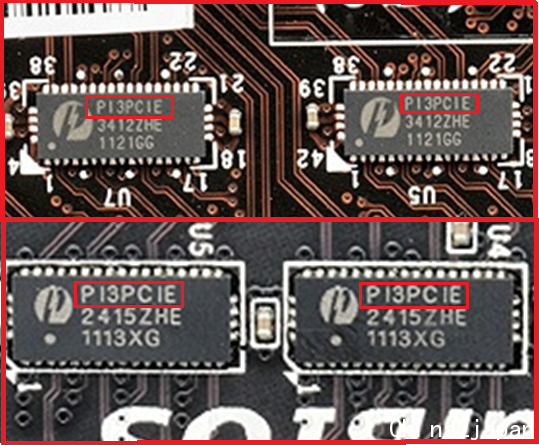

至於其他的系列呢?絕大的廠商如果是使用Pericom的Gen3 Quick switch都會請消費者看晶片上方第一排!
如果第一排是標識PI3PCIE此Quick switch就是支援Gen3!

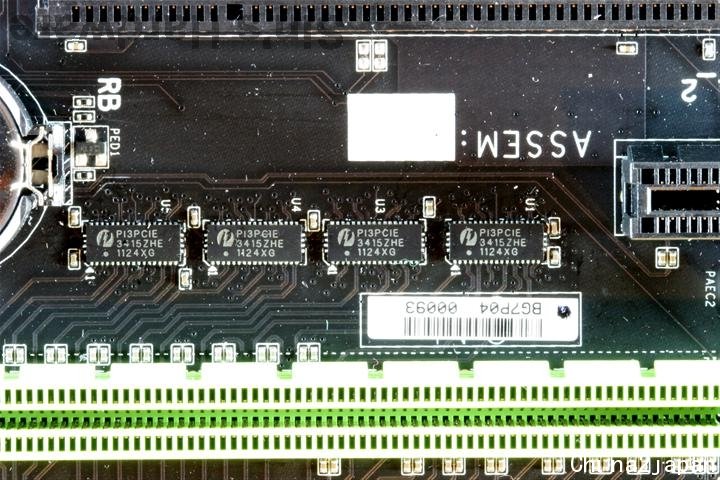

但是Gigabyte除了G1.Sniper2以外,市面上看到的Z68晶片大都是使用PI3PCIE2415的Quick switch
至於H67/P61/P67就不道了!

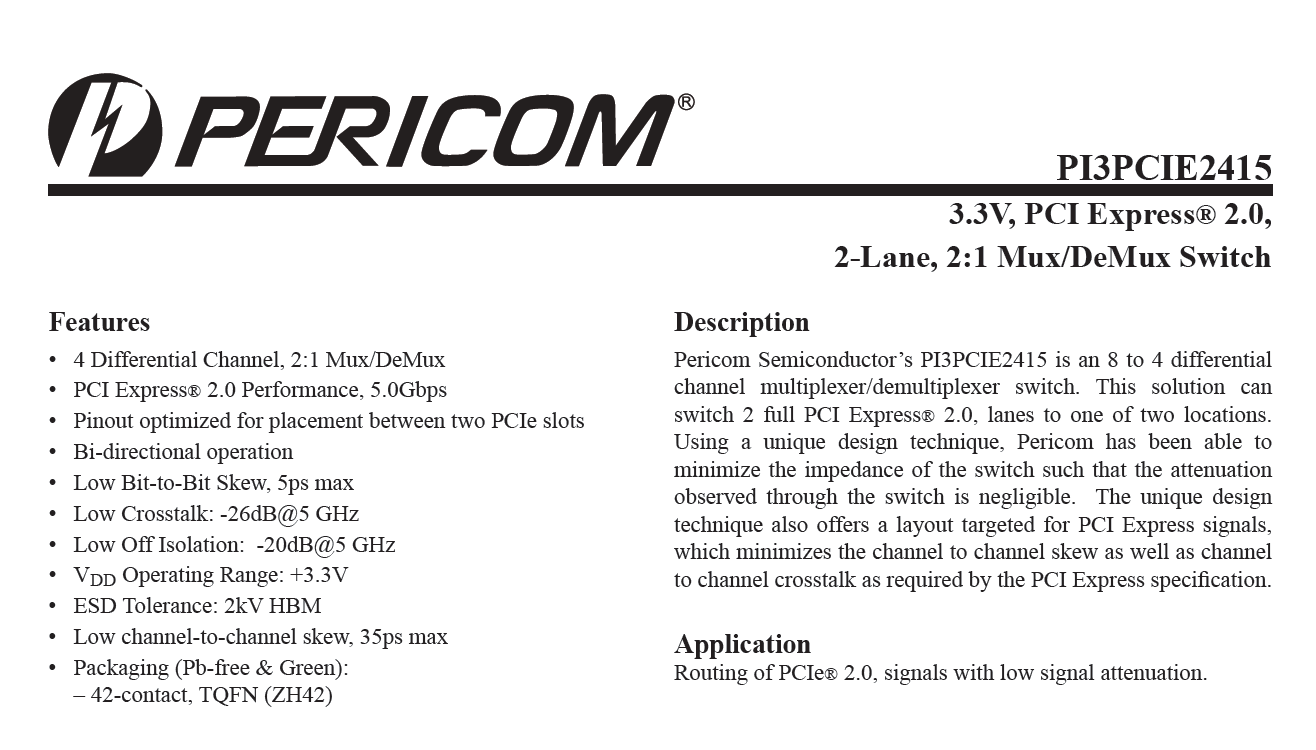

查詢晶片原廠規格!Pericom PI3PCIE2415 Quick switch並沒有支援Gen3


沒支援Gen3 Quick switch的MB就算插上Ivy Bridge CPU理論上來說應該也是無法跑PCI-E3.0阿!
真不知道Gigabyte要怎樣讓它支援?...難道又是傳說中的Rev大法...冏X3
---------------------------------------------------------------
最後來看到的是MSI支援PCI-E3.0的Gen3主機板系列
Z68A-GD80 (G3)
Z68A-GD65 (G3)
Z68A-GD55 (G3)
基本上MSI看起來只要型號後面是(G3)就是代表支援PCI-E3.0 Gen3的主機板

而這3款均是使用Pericom PI3PCIE3412的Gen3 Quick switch
(圖為Z68A-GD55 (G3))


查詢晶片原廠規格正式支援無誤!


在來檢視規格架構,這三片均無使用Nvidia NF200也沒有PLX PEX8608
初步看來MSI這三片幾本上應該在日後都較有可能可以正常跑PCI-E3.0
---------------------------------------------------------------
最後總結:
4大主機板廠商Asus,MSI,Asrock,Gigabyte只有Asus尚未發表Gen3的主機板
這是否意味著Asus老早就知道此些問題?所以不急著發表!

而Asrock應該是這4家最早發表支援Gen3的主機板,但用料規格太豪華
除了Quick switch不知是不是忘了考量到還有其它的晶片並未正式支援
急著領先業界率先發表,導致產品線中5款有4款可能因為其它晶片導致出現無法正式支援的窘境!

Gigabyte還是一樣老樣子玩文字遊戲?宣稱全系列都支援,實際卻只有1款可以支援!
最後沒意外應該再度會使用Rev大法來修正吧!

至於最後的MSI這次在Gen3的戰場上支援的板子沒有多餘的橋接晶片,屬於穩紮穩打
發表的3款均比較有可能可以正常跑PCI-E3.0

其實現在來談Gen3 PCI-E3.0似乎言之過早,畢竟Ivy Bridge也不知道會不會發售在延期!
而VGA哩..連個影子都沒看到!連各廠實機測試報告也沒有!
至少以這樣的分析,近期選購電腦時有考量到需要日後的PCI-E3.0規格時可以避開一些怪異規格的MB
以免造成無法跑的窘境嚕!
如此篇內文台客兄有哪裡解說有誤,歡迎大家一起來討論!避免杜絕變成廠商眼裡的"羊咩咩+白老鼠"
PS:AMD表示:等等我阿..不要衝太快!XD

         ~END台客兄~







评论

当初看到技嘉直接刷bios就能支持PCIE3.0新闻的时候就感觉会坑爹了

评论

= =*/-12杯具啊

评论

Pericom PI3PCIE3412/2412 switch是用来切换pci-e lanes locations的芯片.

也就是说理论上技嘉全线支持PCI-E 3.0毫无问题,前提是只能用x16单卡,不经过这个switch.

评论
大半夜看着老晕的的

评论

这个Switch的作用就是把两条PCI-E 2合并成1条3啊.....
3的16X刚好是2的16X的两倍....

评论
PCIE2.0都用不完~~~~~~~~搞个P的3.0啊~~~~~~~3.0如果不增加支持功率也没大期望

评论
双卡才要用switch的,单卡直接和CPU连接,只要线路做好成GEN3规格就没问题。

评论
PCI-E3.0不急    现在2.0够用
相比之下 我更想知道现在MSI的H67主板是不是真的可以支持单条8G内存 好像8G的才刚出不久吧  主板是年初就上市了 内存槽4个 支持总共32G内存...  没明说是否支持单条8G内存

评论

你这肯定支持,不支持单根8g 怎么支持总共32g内存*/-19

评论
太遥远了,表示淡定

评论
PLX芯片是用来切割PCH里地PCIE 2.0 通道,和CPU有关系? 未来新款地 1155 CPU也不过是更换内部的PCIE控制器,主板上面体现出来也就是两个槽子,要么16单槽,要么8+8双槽。
废特拉提Z68那块板子也没有NF200吧,貌似只有Z68 EX7有。华擎地网站上也有说明,EX7只有第二个接口是3.0 16X,估计发这个帖子地也没有去看过说明。

评论
已经知道Ivy Bridge-E不支持pci-3.0

评论

貌似是这样。。。

Note:
为了让 PCI Express 3.0 插槽在 Gen 3 速度运行, 请安装支持 PCI Express 3.0 的 Ivy Bridge 处理器. 若您安装 Sandy Bridge 的处理器, PCI Express 3.0 插槽将会以 PCI Express 2.0 速度运行。

评论
华硕笑而不语,其余厂商都在折腾。

评论
現在買支持未來技術的東西縂感覺意義不大
技術真實現的時候不知道主板已經換成啥樣的了

评论
