AMD将于今(2011)年Computex发表990FX晶片组，随着AMD新一代主机板晶片发布，华硕当然也会将各系列产品线就绪抢市，像是之前高阶的890FX主机板，推出的Crosshair IV Formula /Extreme早已抢下AMD平台效能王座，可见得ASUS是越来越看重AMD主机板这块市场，此次推出搭载990FX晶片的Crosshair V Formula主机板，提供AMD及Nvidia显示卡多卡显示卡(SLI及CrossFireX)运算模式，让使用者可以在同一主机板上安装Nvidia系列的显示卡组成SLI。 SLI技术不只可增强多卡绘图处理工作，使得游戏效能可以得到将近线性的提升，更可大幅增加AMD CPU平台升级显示卡时的选择弹性，这是针对AMD 990FX晶片组所全新打造游戏用主机板，提供使用者AMD及Nvidia显示卡多卡绘图平台的选择。
ROG玩家共和国最新推出采用990FX晶片组的Crosshair V Formula主机板，本次ASUS推出Crosshair V Formula，将是搭载推土机CPU平台ASUS在990FX晶片组产品规格最完整、最高阶的产品之一，拥有包括Core Unlocker、Mem Ok!(GO Button)以及Turbo Key一键超频等功能配置，在用料也是全板固态电容，CPU供电部份采用DiGi+数位供电8+2相配置，另外也加入了最夯的USB 3.0支援能力，提供多达6组的连接能力，而不是使用HUB扩充方式，使用者马上就享用USB 3.0带来的10倍于USB2.0高速传输速度。 另外主机板所搭配的SB950南桥晶片提供了原生的SATA 6Gbps连接埠，提供较佳的传输性能。 加上目前采用SATA 6Gbps介面的硬碟及SSD也越来越多，但对于未来的产品相容性确是增加不少。 这片主机板属于ATX规格，一般人喜欢用来装机的选择，也提供新一代的图形化UEFI BIOS介面，另外BIOS的设定也相当完整。 以下将带领各位了解ASUS ROG主机板在990FX晶片组的高阶产品Crosshair V Formula的面貌及效能。
主机板包装及配件
Crosshair V Formula外盒正面
一样采用ASUS ROG产品令人想败家的热血设计。
Crosshair V Formula外盒
Crosshair V Formula支援的技术
采用AMD 990FX晶片组，属于AM3+脚位，记忆体使用DDR3，除支援最新的8核推土机外，也可支援上一代AM3脚位45nm的CPU产品，
如Phenom II X3、Phenom II X4及Phenom II X6等，CrossfireX支援16X+16X、8X+8X+8X+8X等。
(另外也支援开核技术。)
主机板功能及特色介绍
包括ROG Connect、Game First、Intel Gig**网卡、DiGi+数位供电、X-FI MB2技术，4组PCI-E 16X，当然也包含之前ROG系列主机板备受好评的功能如CPU Level UP、Mem Ok !(GO Butten)。

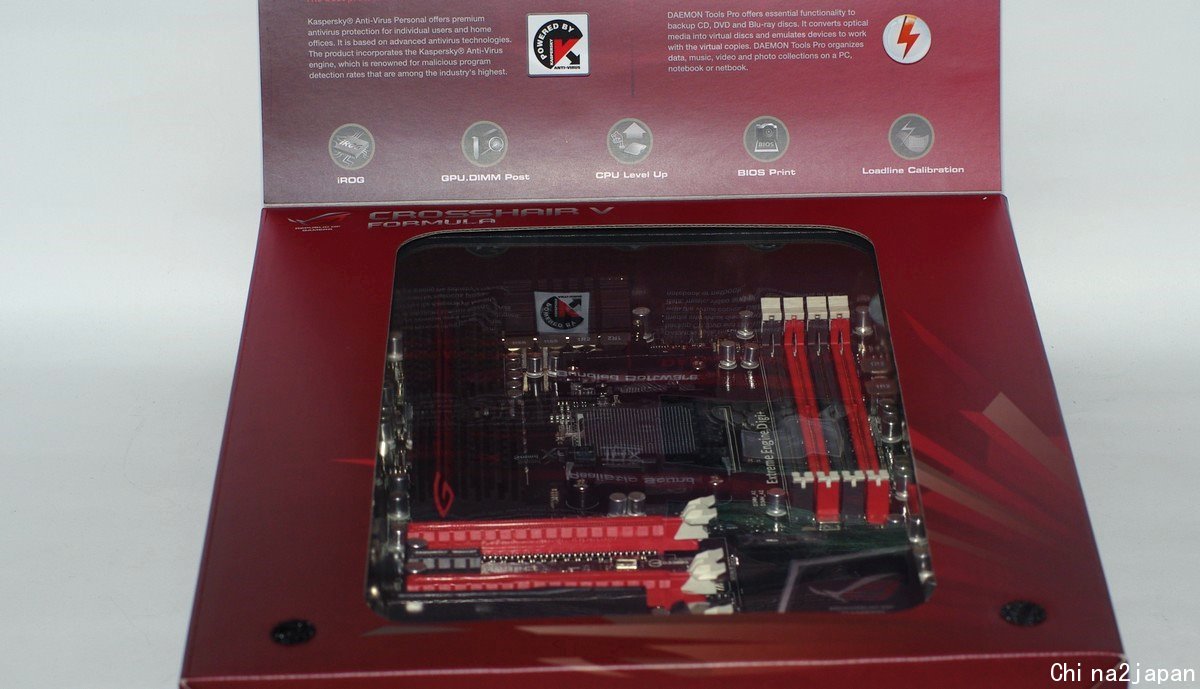

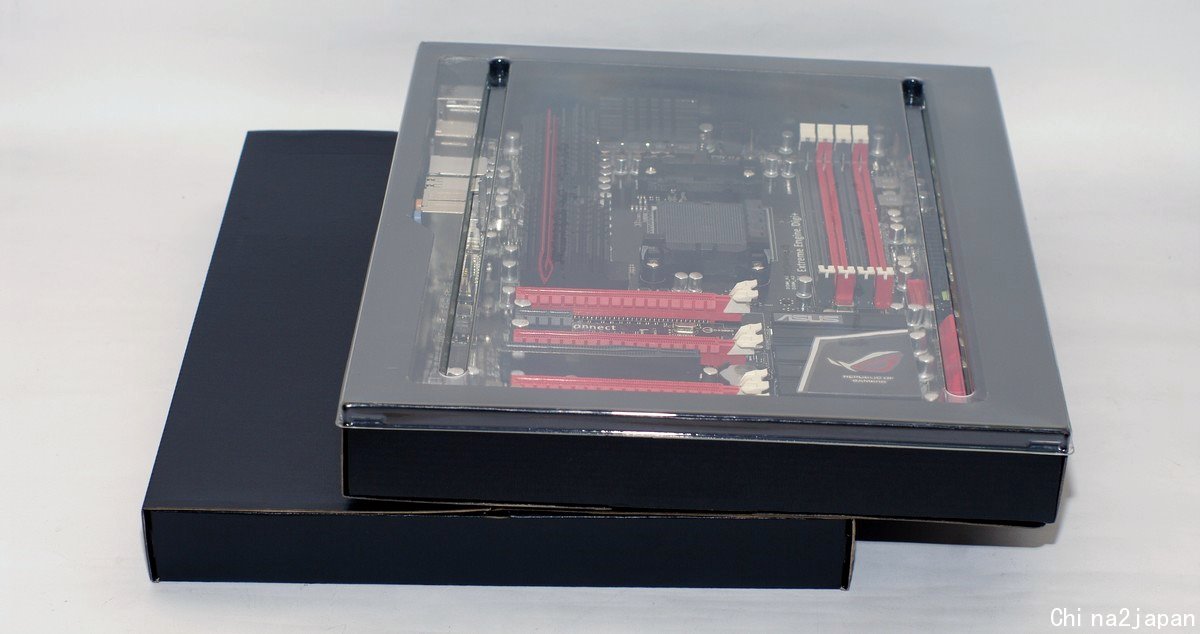

高阶主机板常见的视窗式包装

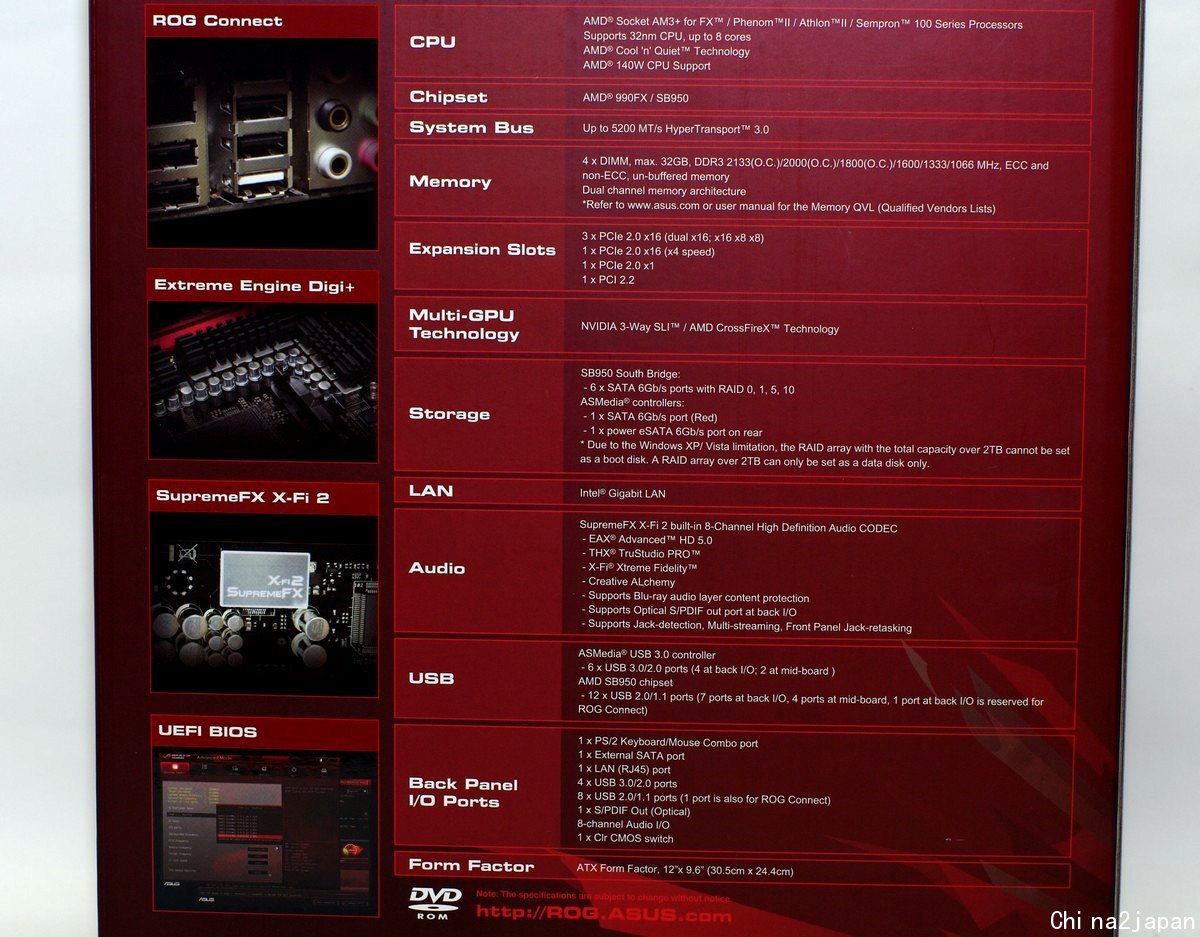

外盒背面图示产品支援相关技术
包括支援AM3+脚位CPU、990FX晶片组主机板、技术、规格，并以简单图示简介主机板支援的功能跟特色，如ROG Connect、UEFI BIOS、X-FI MB2技术等，
让使用者快速透过简图了解主机板的特色。 另外就是还是MIC(世界工厂产品)。
盒装出货版

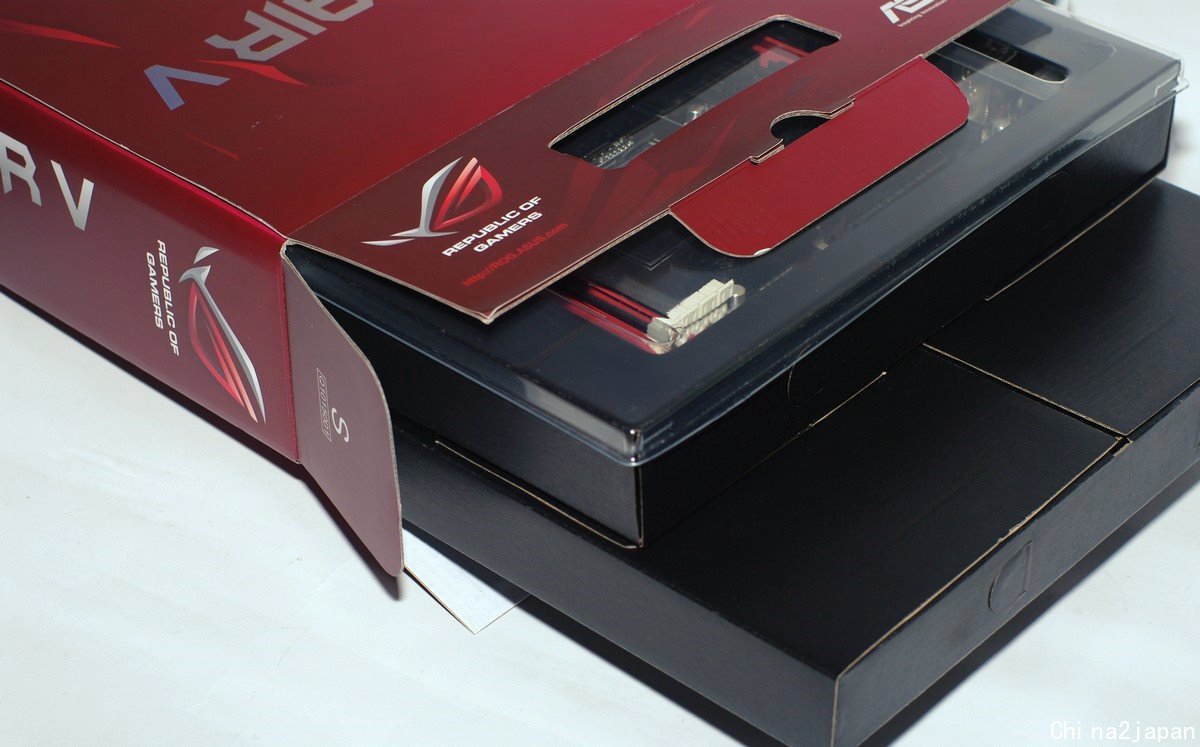

内包装

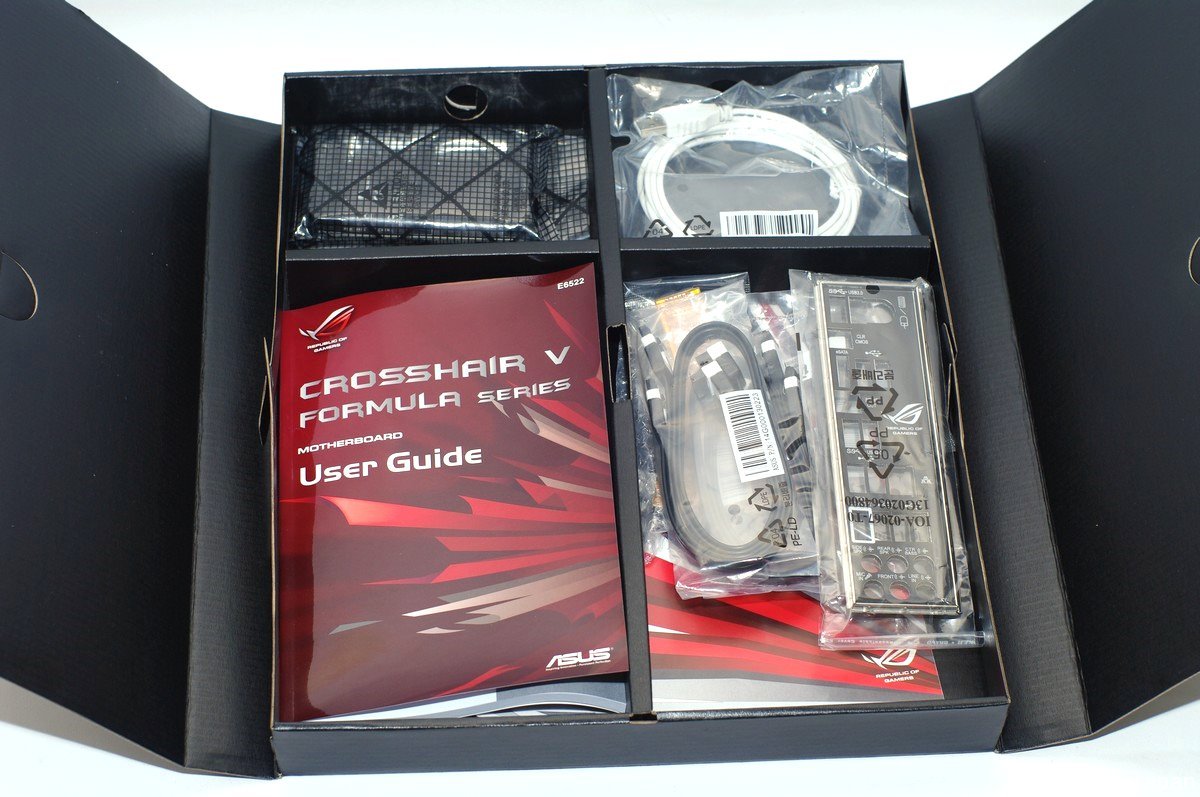

主机板配件
主机板、配件有驱动光碟、ROG Connect传输线、SATA排线6组、IO档板、EZCONNECT、SATA标示贴纸、ROG专属贴纸、SLI及CF桥接线及说明书等。

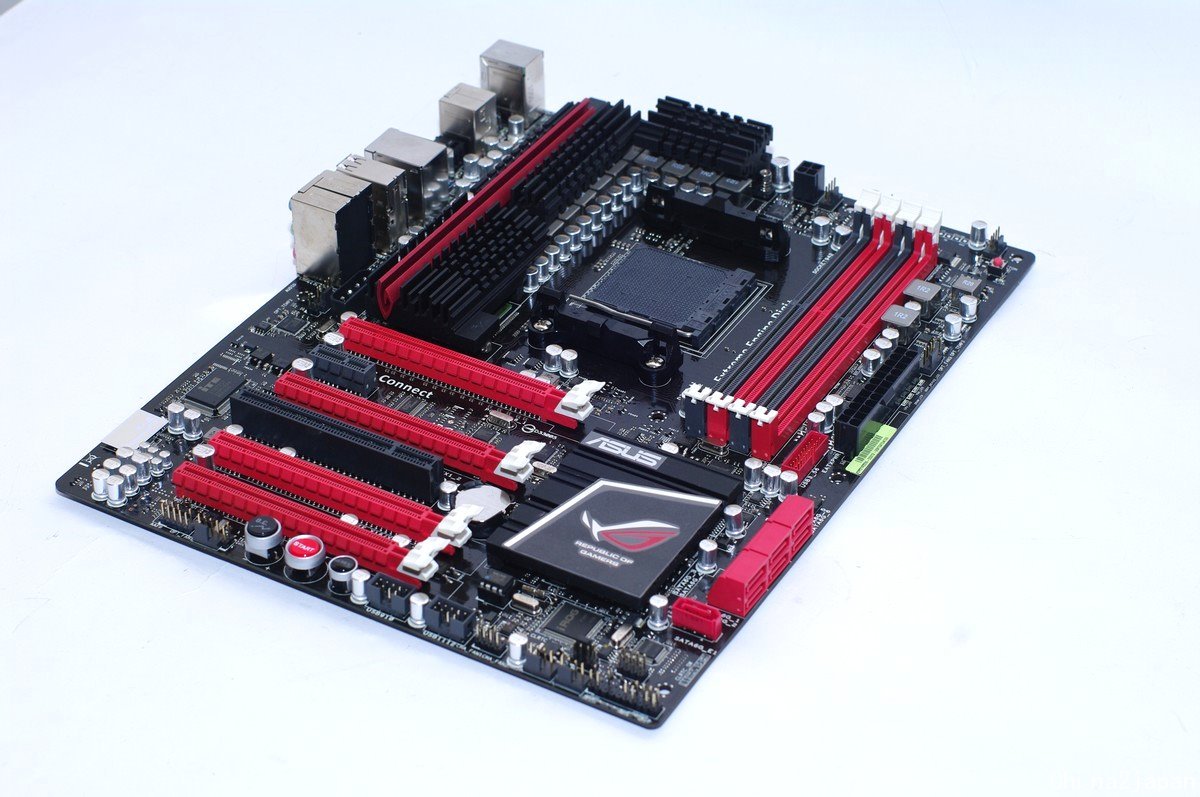

主机板

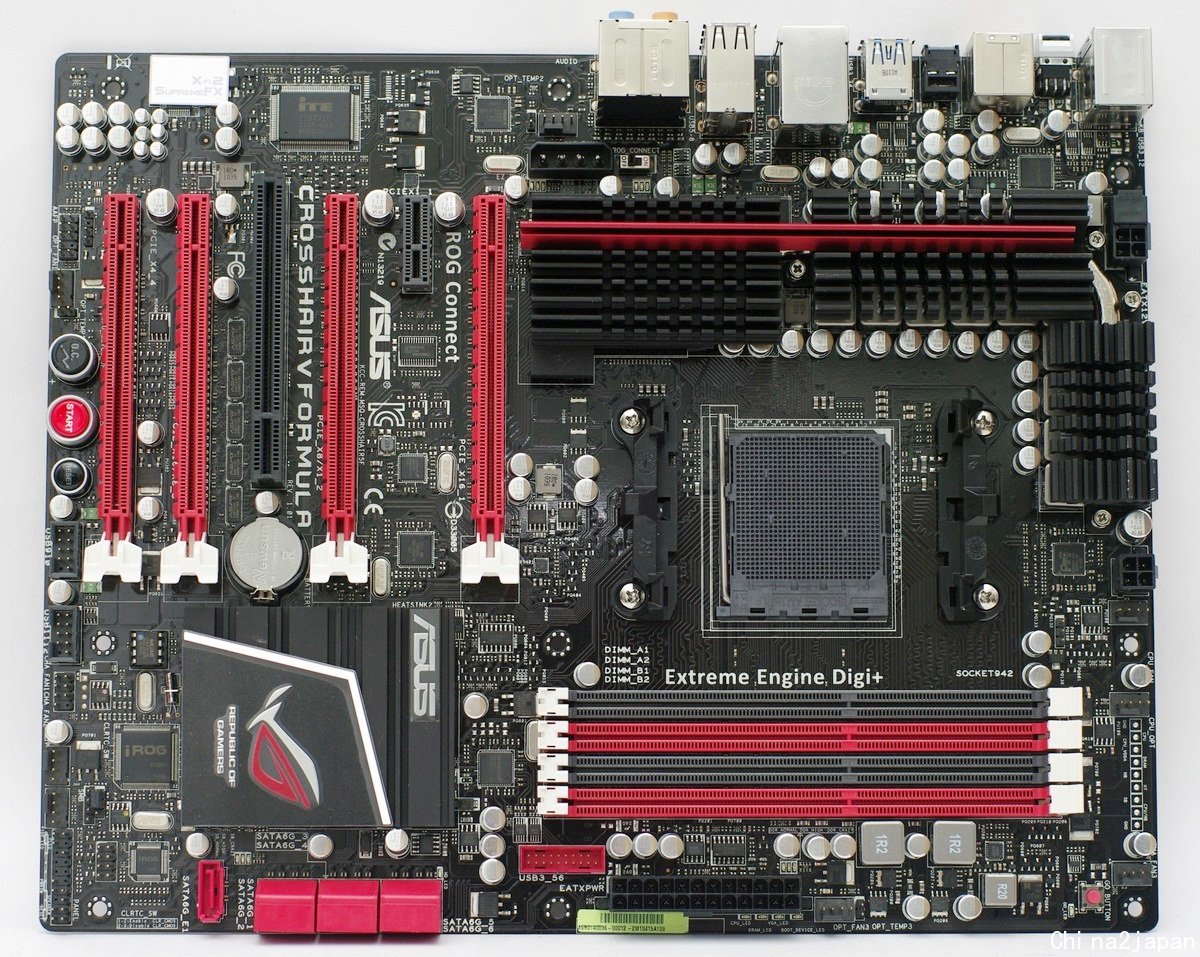

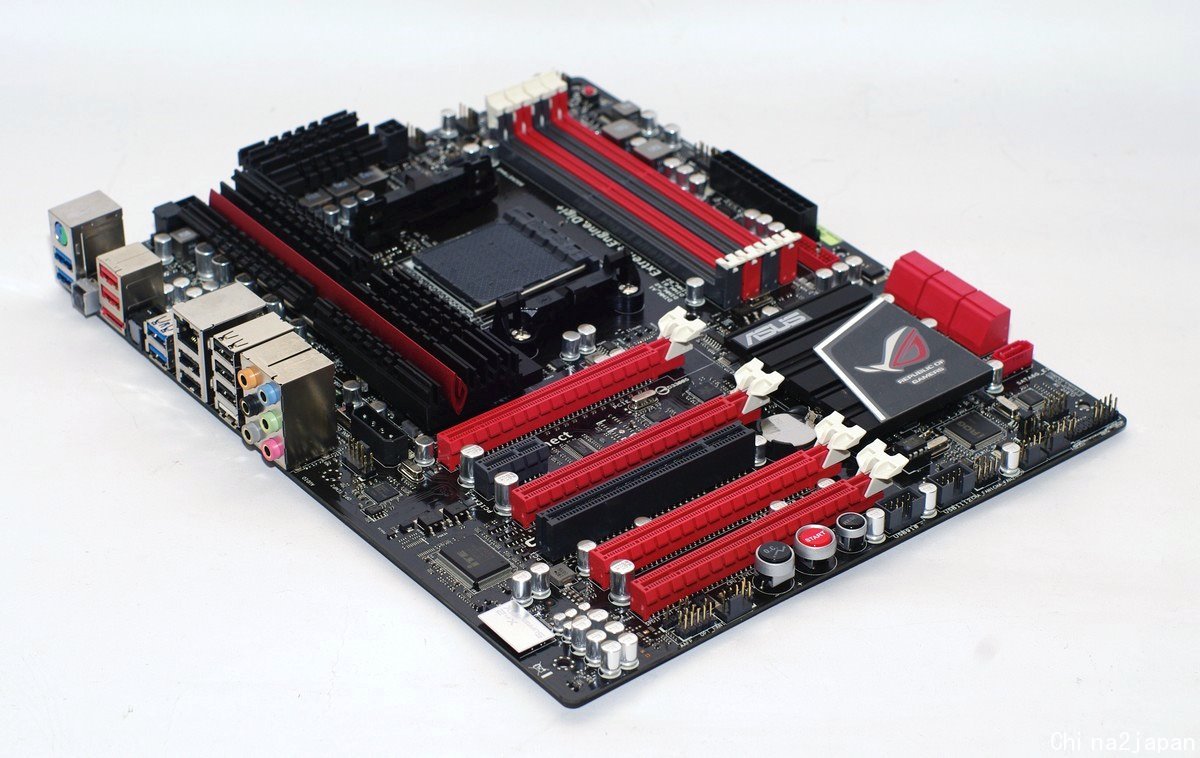

主机板正面
这张定位在高阶990FX主机板，主机板电容采用全固态电容，主机板设计以提供更佳的用料给予使用者，
供电设计采用DiGi+数位供电8+2相，MOS区以面积加大的水晶元素设计热导管散热片使MOS负载时温度降低，可有效控制热量，
CPU端使用8PIN+4PIN输入，并提供8组风扇电源端子(8组均为PWM)主机板上提供6组SATA3+1组SATA3(无IDE)，
此外整体配色采红黑双色为主，也保有ASUS一贯ROG产品质感。

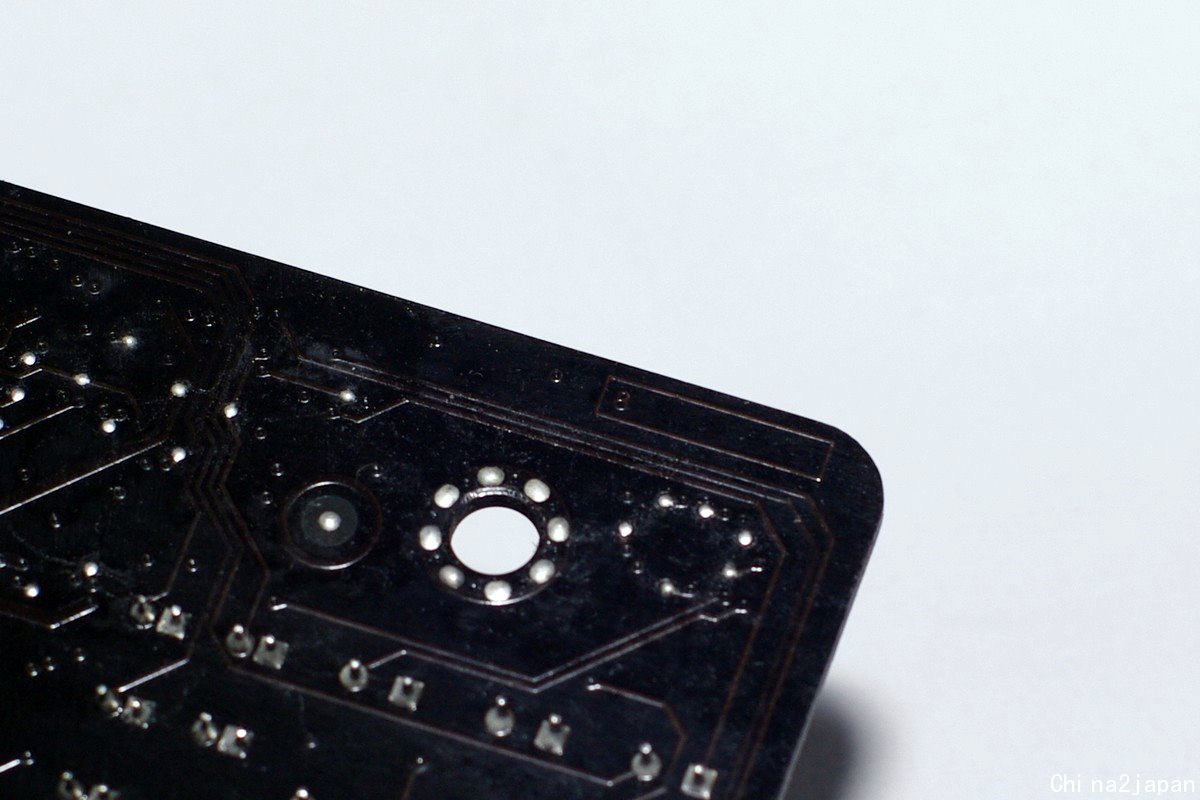

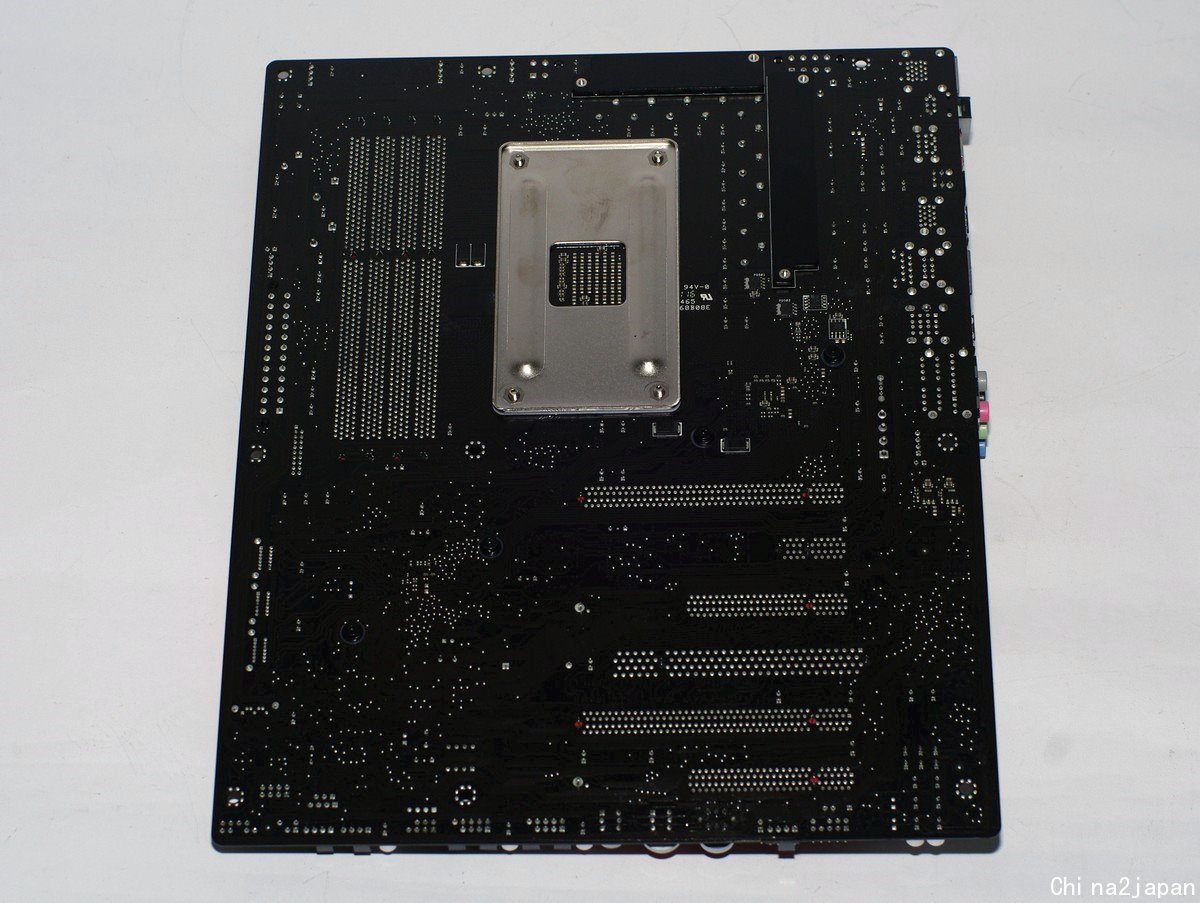

主机板背面
主机板CPU底板使用金属制防弯背板，南北桥晶片组及MOS散热片使用螺丝固定扣具，MOS区也使用金属背板强化并导热。
主机板用料
多达8层板的高阶主机板用料。

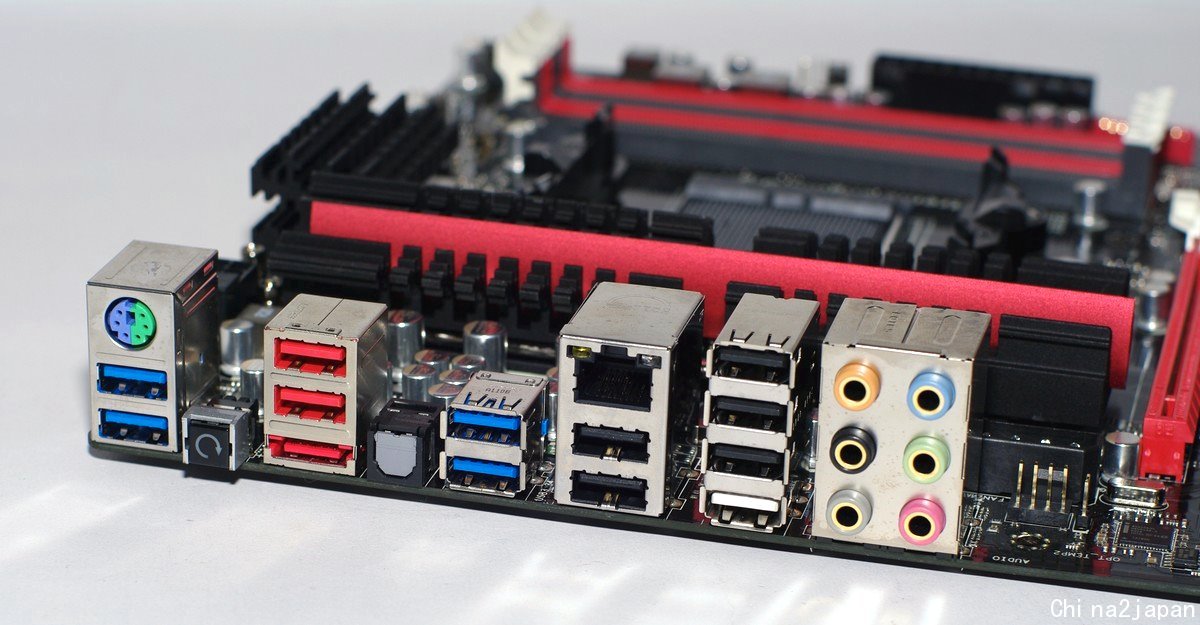

主机板IO区
如图，有1组PS2键盘滑鼠共用接头、1组Gb级网路、1组ESATA、4组USB3.0、7组USB2.0、1组ROG Connect传输专用孔、1组光纤输出及音效输出端子。
CLEAR CMOS快速键。

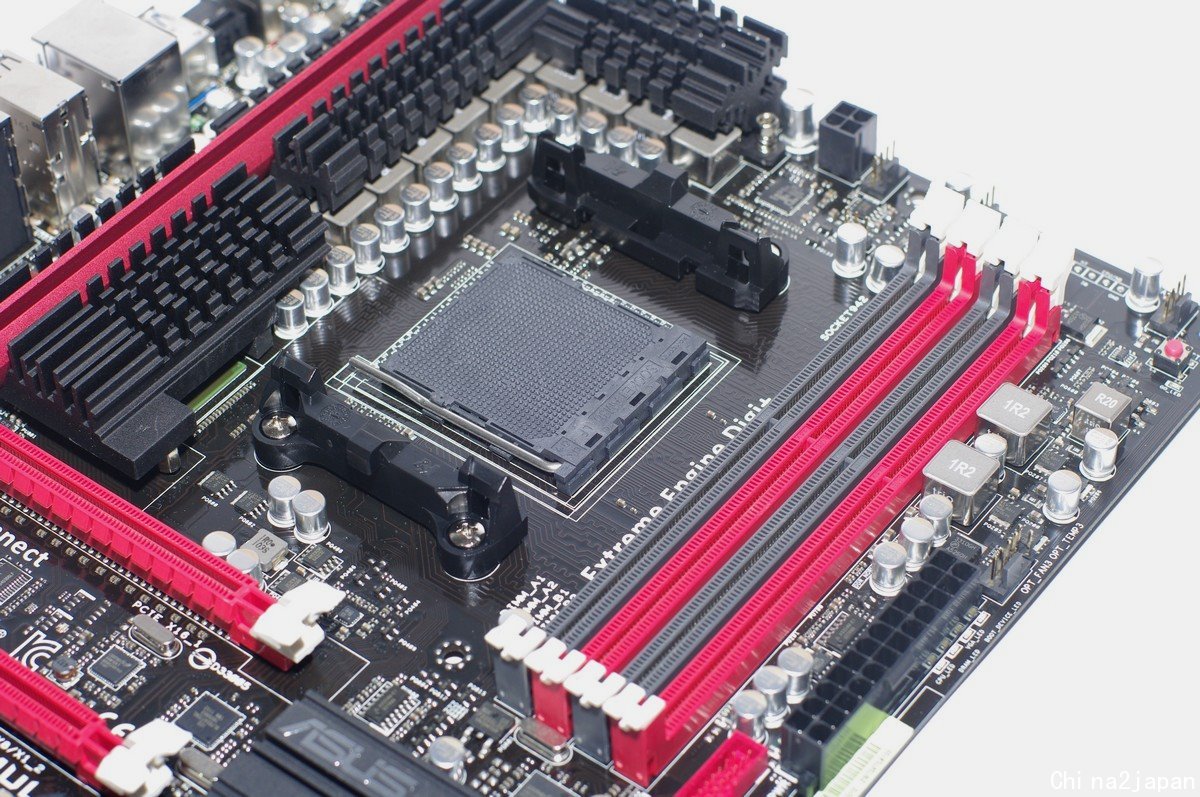

CPU附近用料
属于DiGi+数位供电8+2相供电设计的电源供应配置，全版采用固态电容，MOS区也都加上散热片加强散热，
CPU侧12V采用8PIN输入及1组CPU及1组辅助CPU PWM风扇端子。

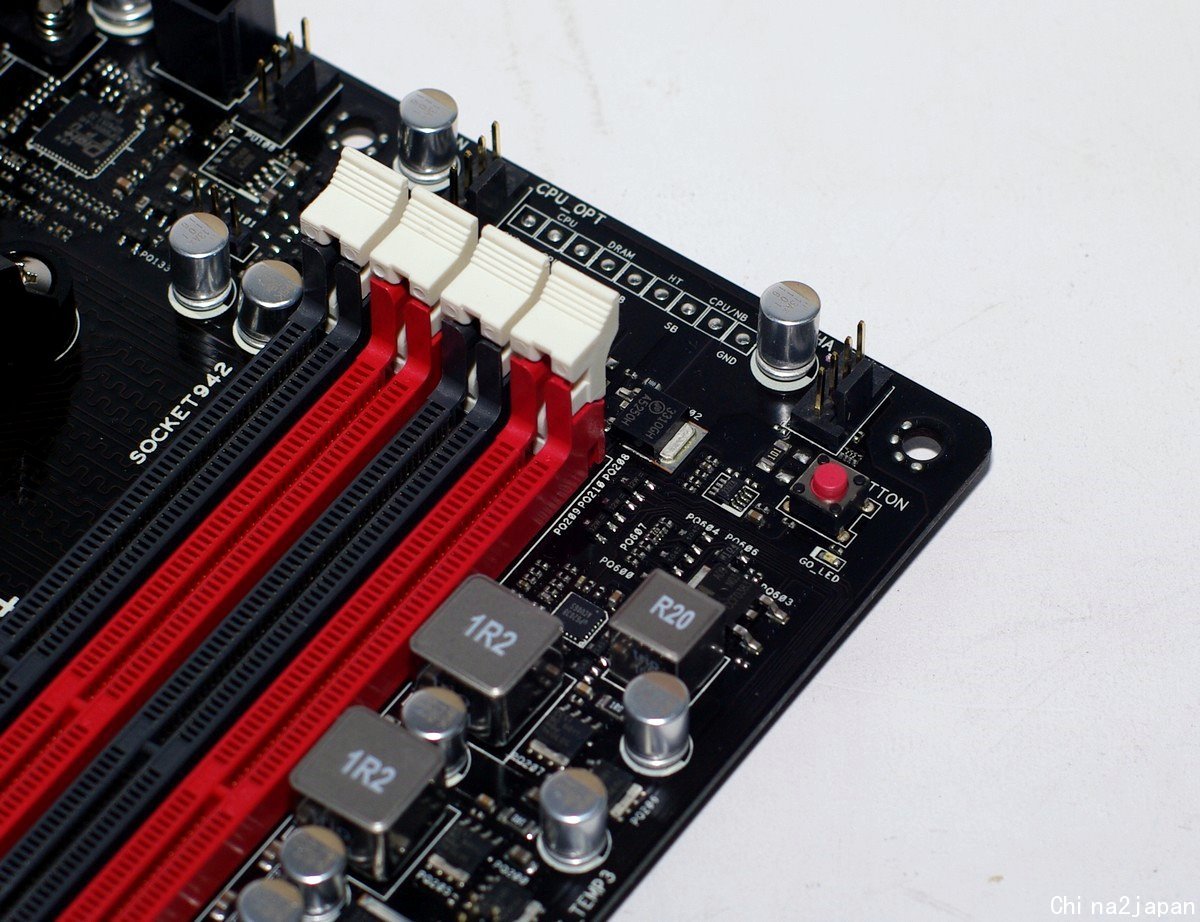

主机板记忆体及电源输入区
支援4DIMM的DDR3模组，电源采24PIN输入，POWER风扇4PIN PWM端子亦放置于本区。

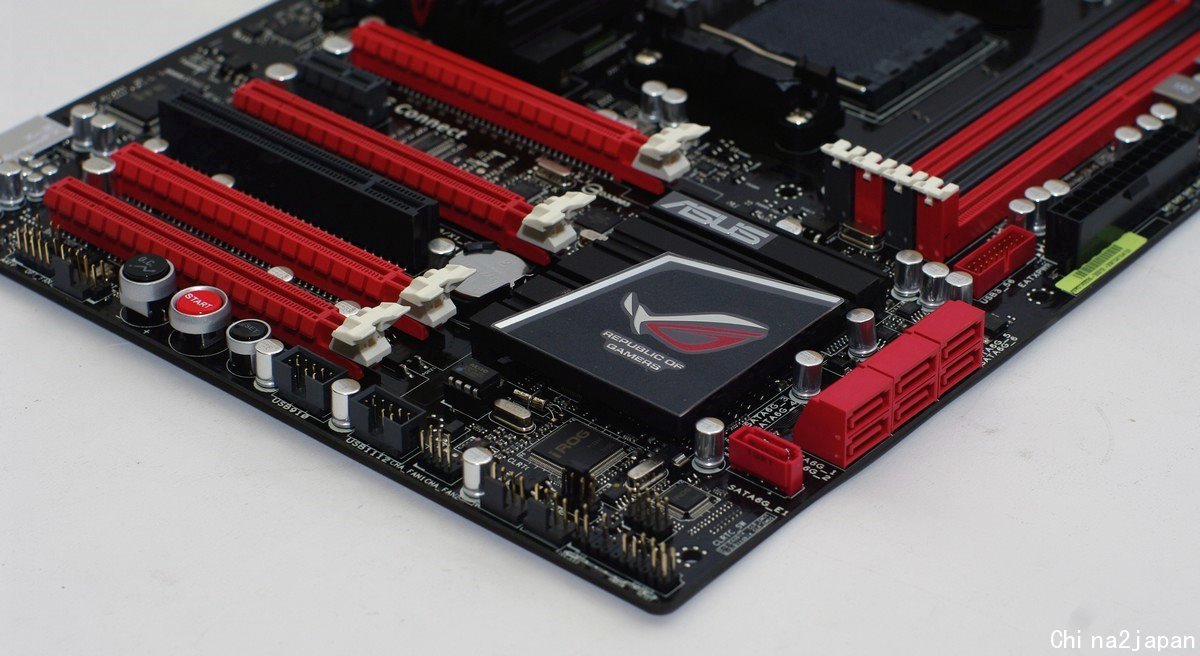

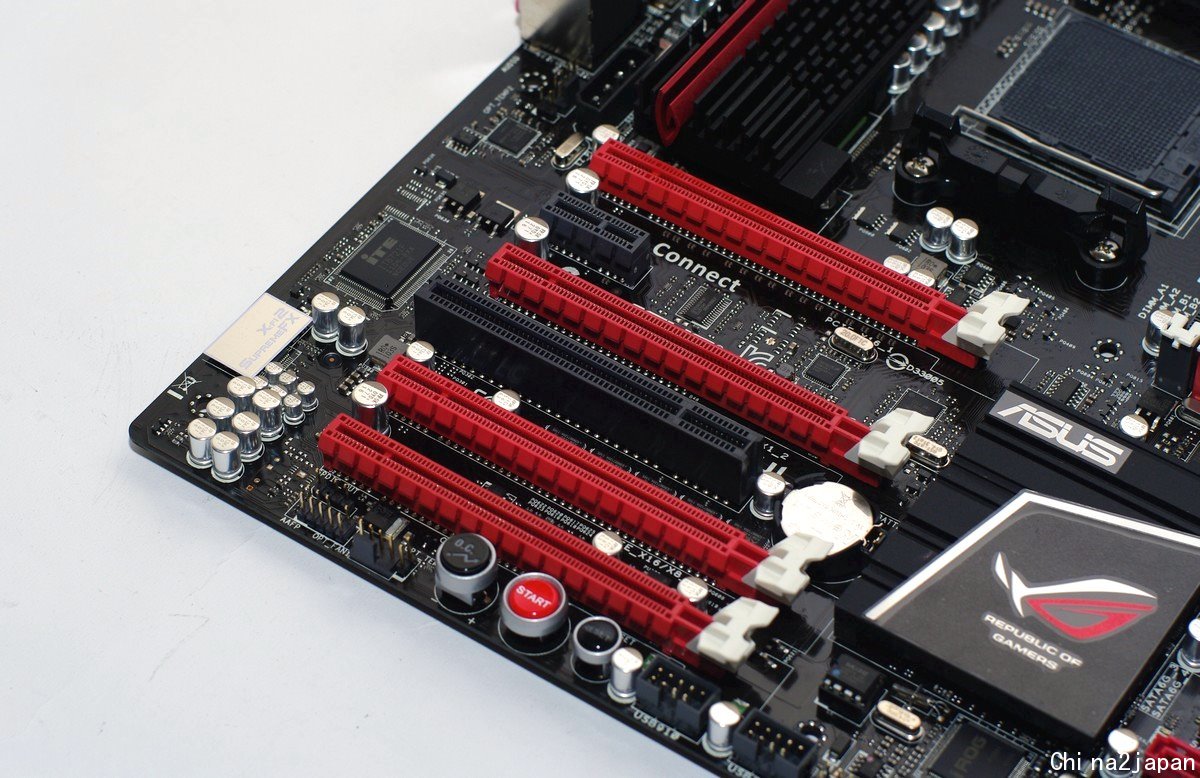

主机板介面卡区及内接装置区
提供4组PCI-E 16X(组成SLI或CrossFireX平台为16X+16X，或是8X+8X+8X+8X)、1组PCI-E及1组PCI，
这样配置对使用者来说对PCI-E介面卡越来越多的情形下，可说是因应市场需求。

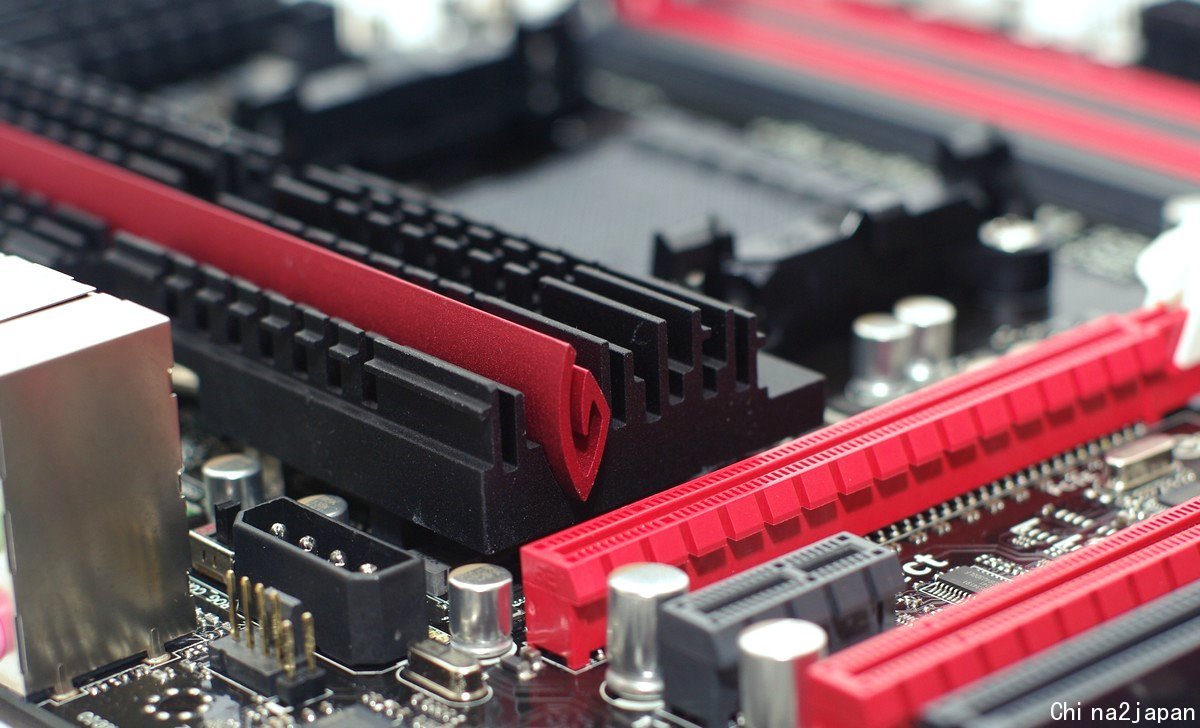

PCI-E x16插槽采用海豚尾结构的卡榫，安装及移除显示卡时简便性相当不错，也蛮稳固的。 另外也提供1组大4PIN输入，增加PCI-E供电稳定性。
提供7组SATA3、USB2.0可扩充至12组。

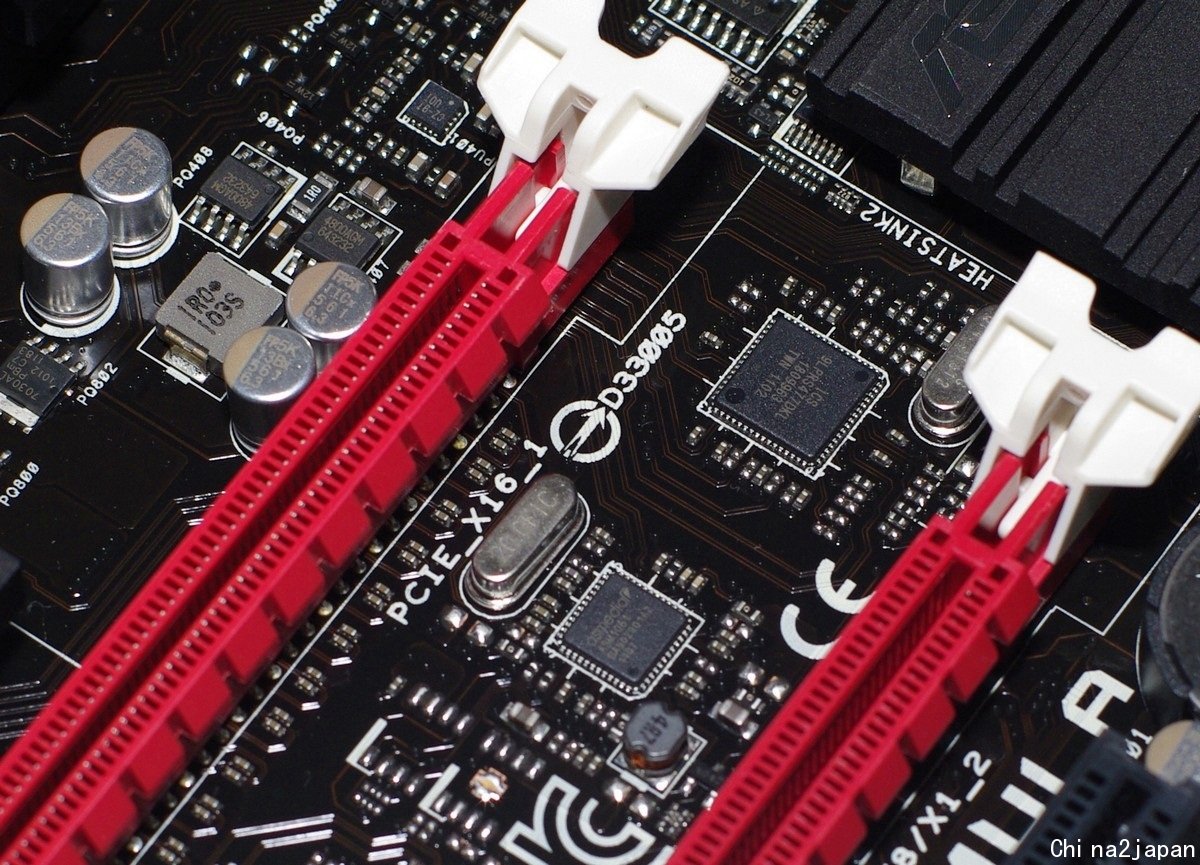

主机板上控制晶片

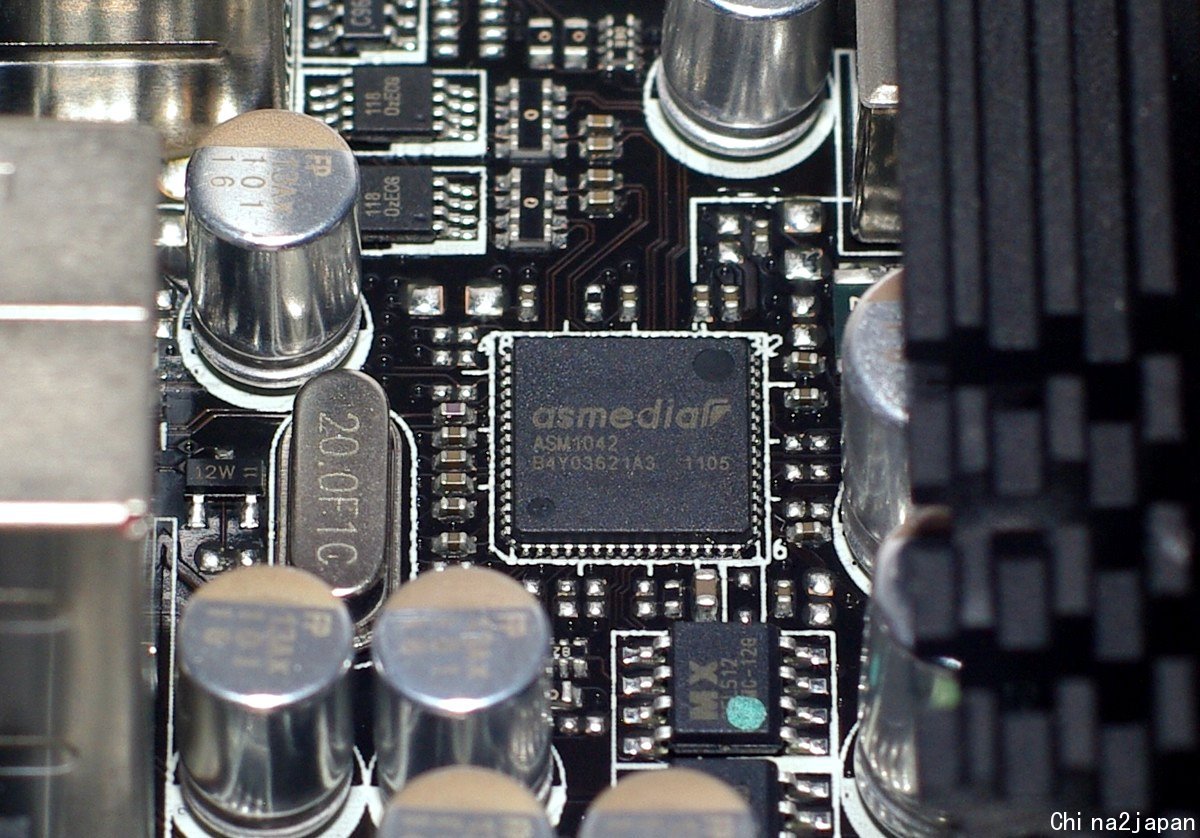

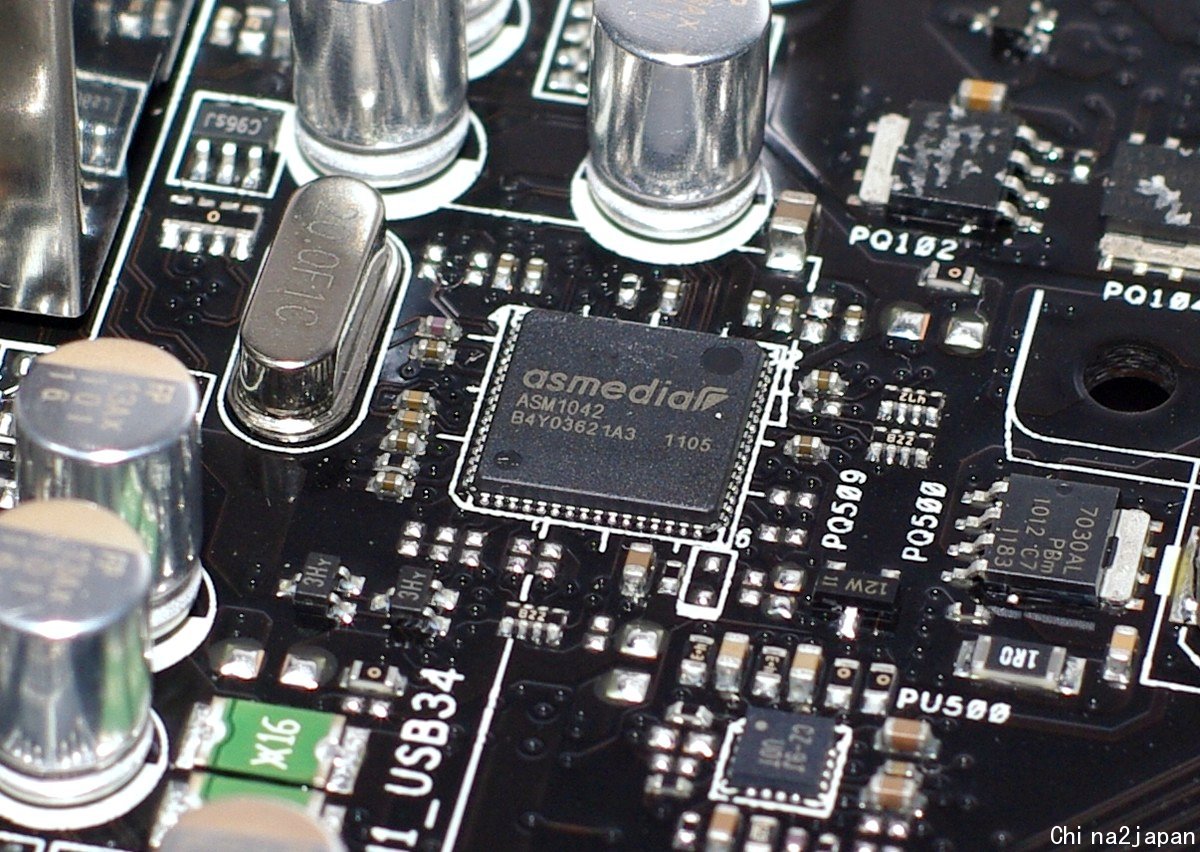

USB3.0晶片
采用ASMEDIA ASM1042晶片组
前置USB3.0晶片
采用ASMEDIA ASM1042晶片组，前方为19PIN的USB3.0连接埠。

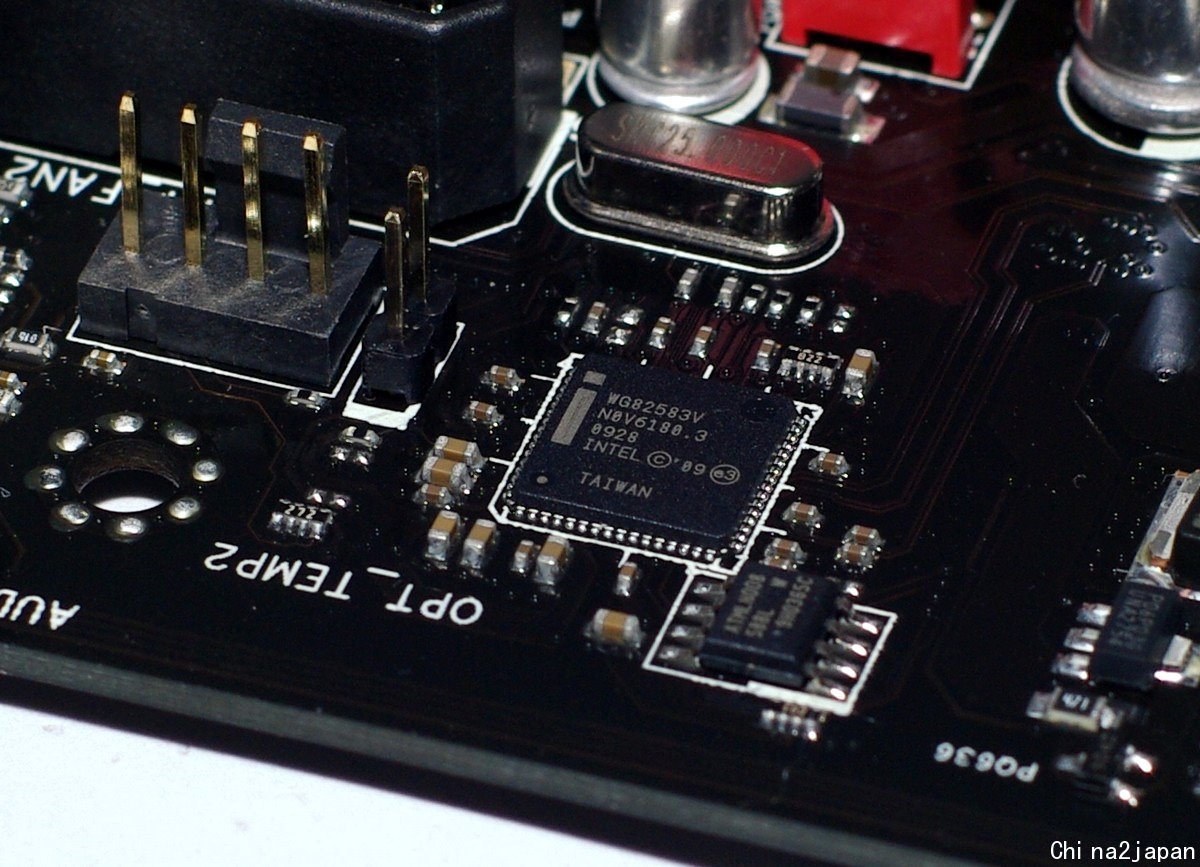

网路晶片
网路晶片采用Intel 82583V Gigabit晶片。
音效晶片
音效晶片采用8-Channel High Definition Audio CODEC，支援X-Fi MB 2技术，实际晶片为Realtek 889。

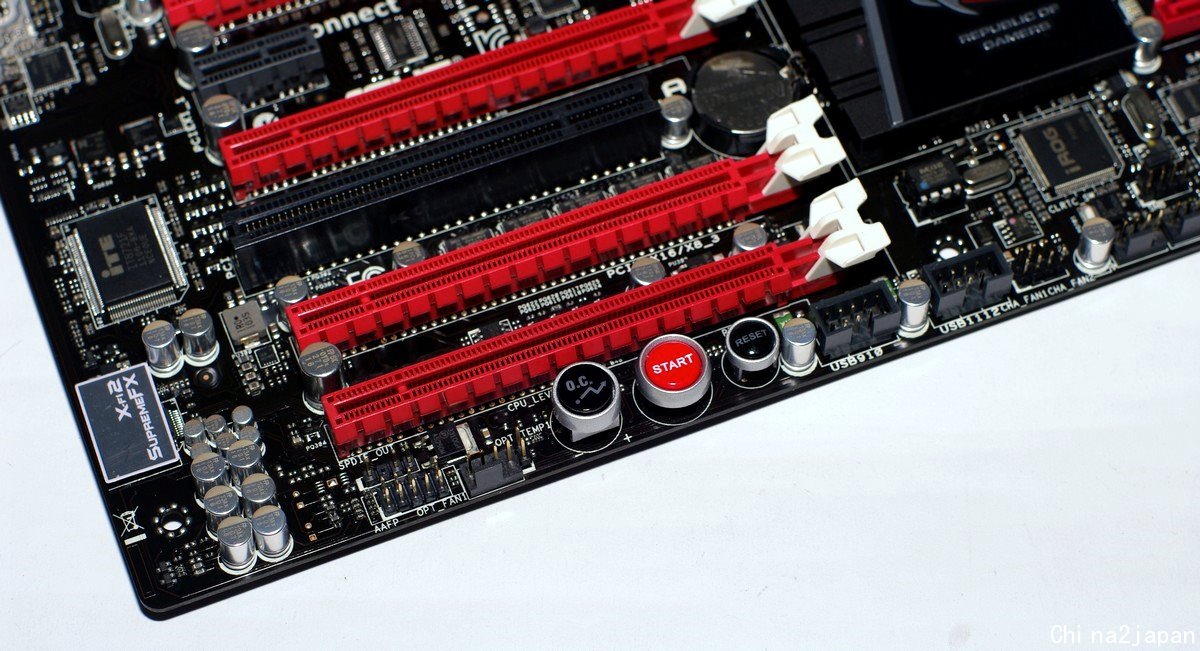

主机板快速开关
包含POWER、RESET、Turbo KEY及Core Unlocker开核开关。
ProbeIt及Q LED
并将Q LED集中让使用者可以轻易检视系统开机检测情形。

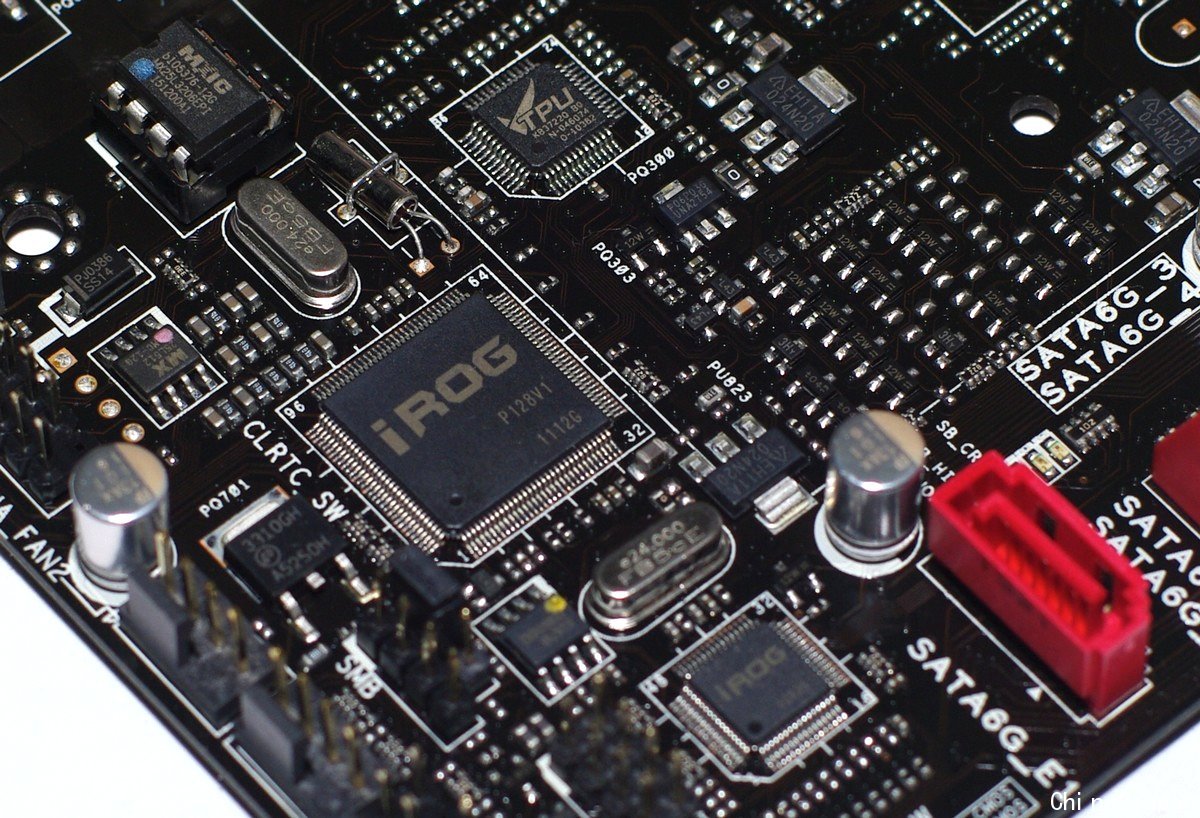

iROG晶片
TurboV及iROG晶片
时脉产生晶片及SATA控制晶片
采用ICS产品，
另外SATA 6G控制晶片为祥硕科技ASM1061可提供2组SATA连接能力支援AHCI。
http://www.asmedia.com.tw/eng/e_ ... ex=117&item=118

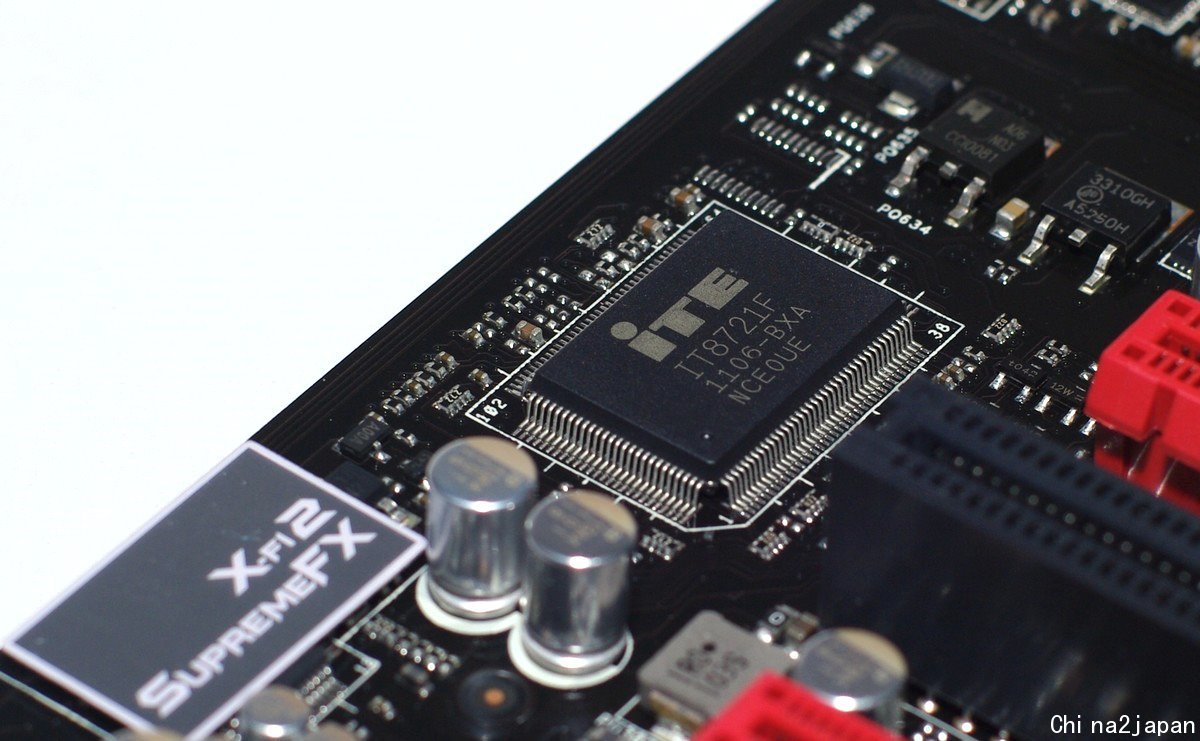

环控晶片
环控晶片采用ITE8721F

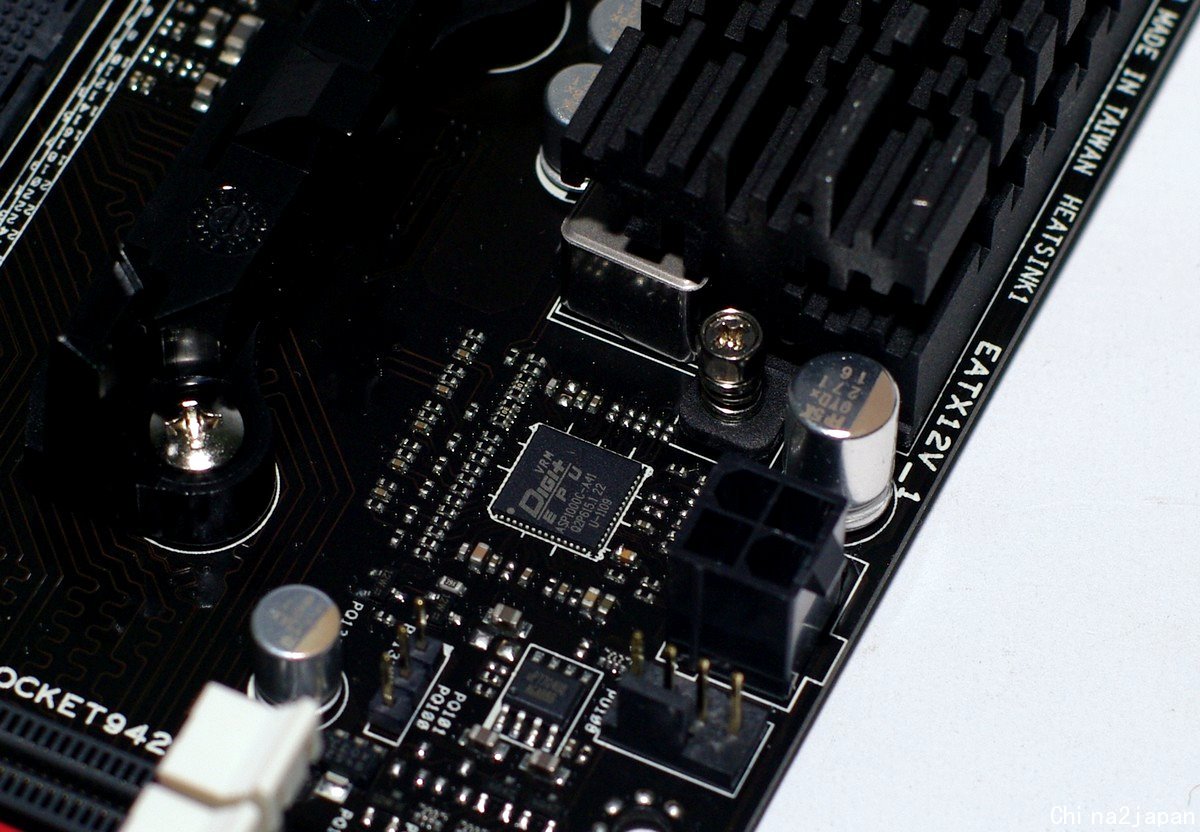

电源管理晶片
DiGi+电源管理组合

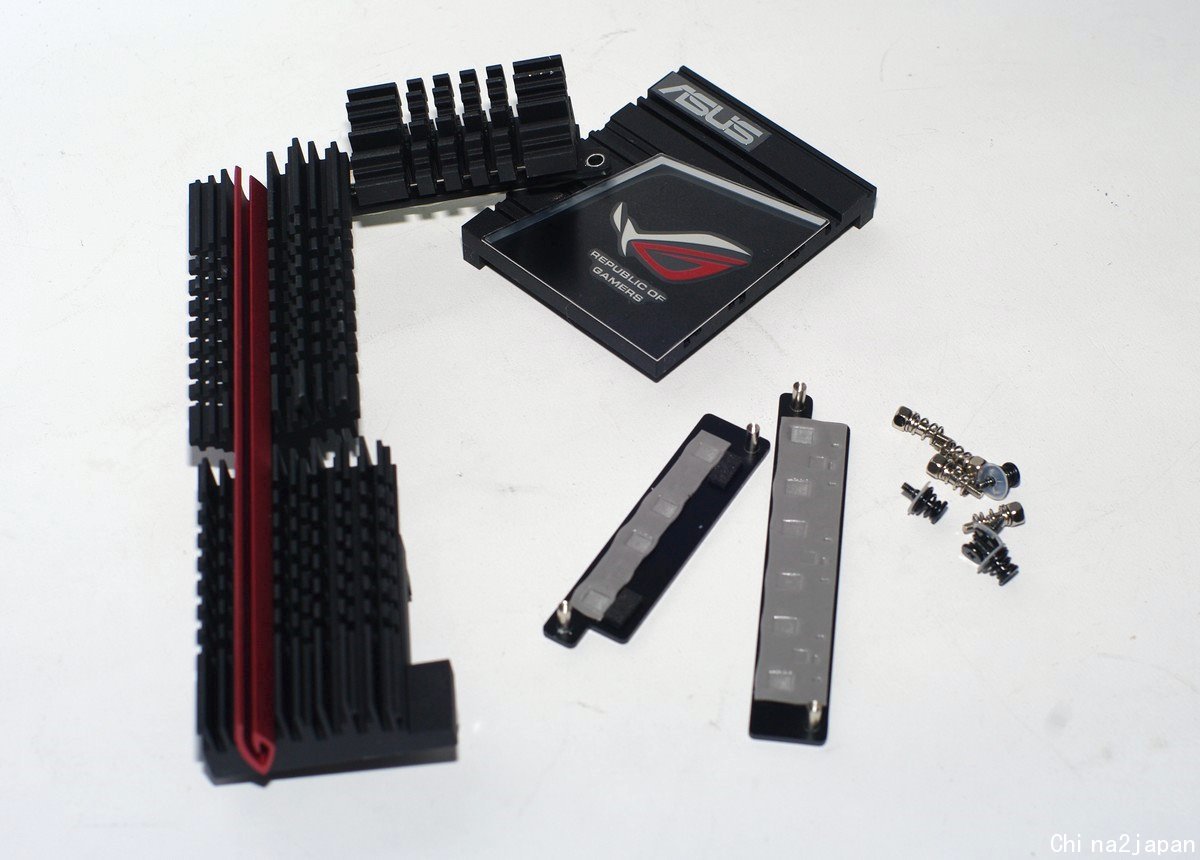

散热片
Crosshair V Formula采用具有水晶概念作为整体外观设计的散热片，也将ROG的设计元素融入散热片中，红色部分可见败家之眼的LOGO，
也将MOS区、北桥、南桥热量以大面积的热导管或散热片导热，以有效控制系统原件温度。
移除散热片主机板全貌
可明显看见CPU侧用料。

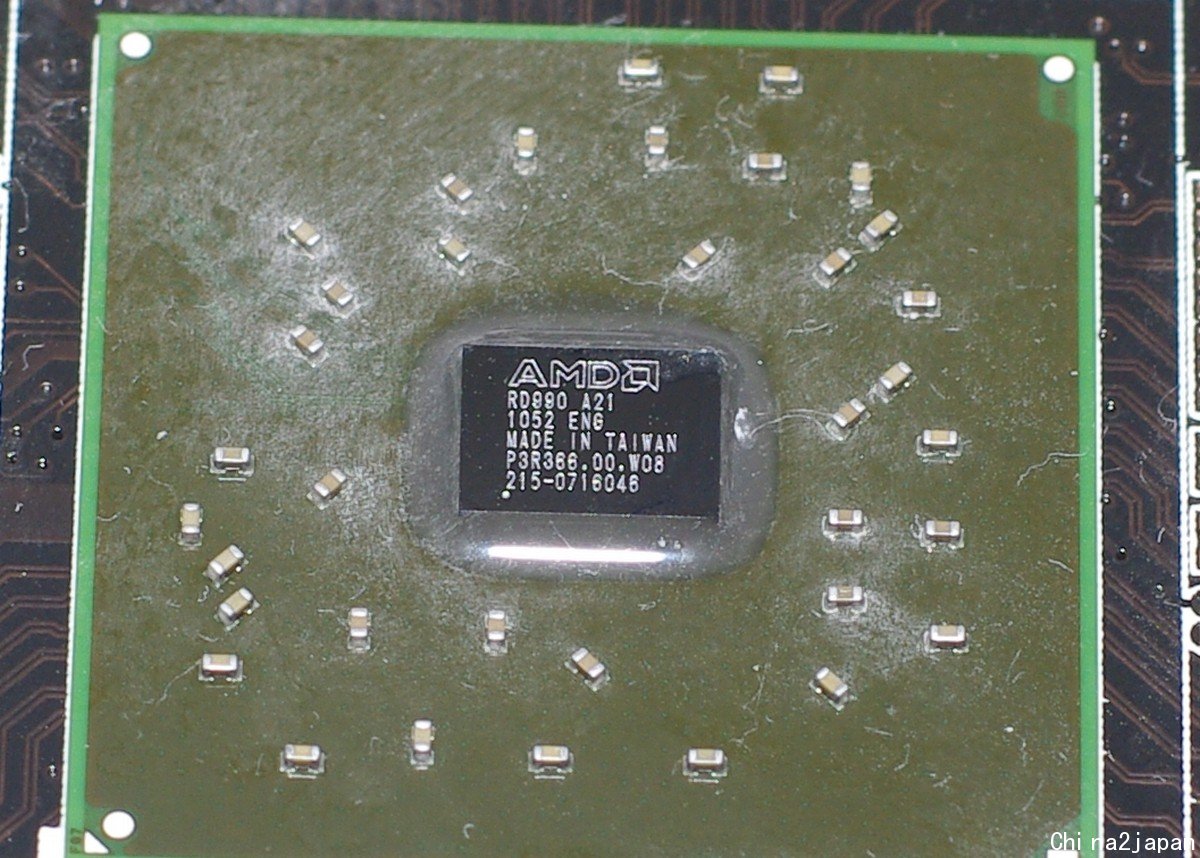

北桥晶片
移除散热片，北桥晶片较为靠近后方。

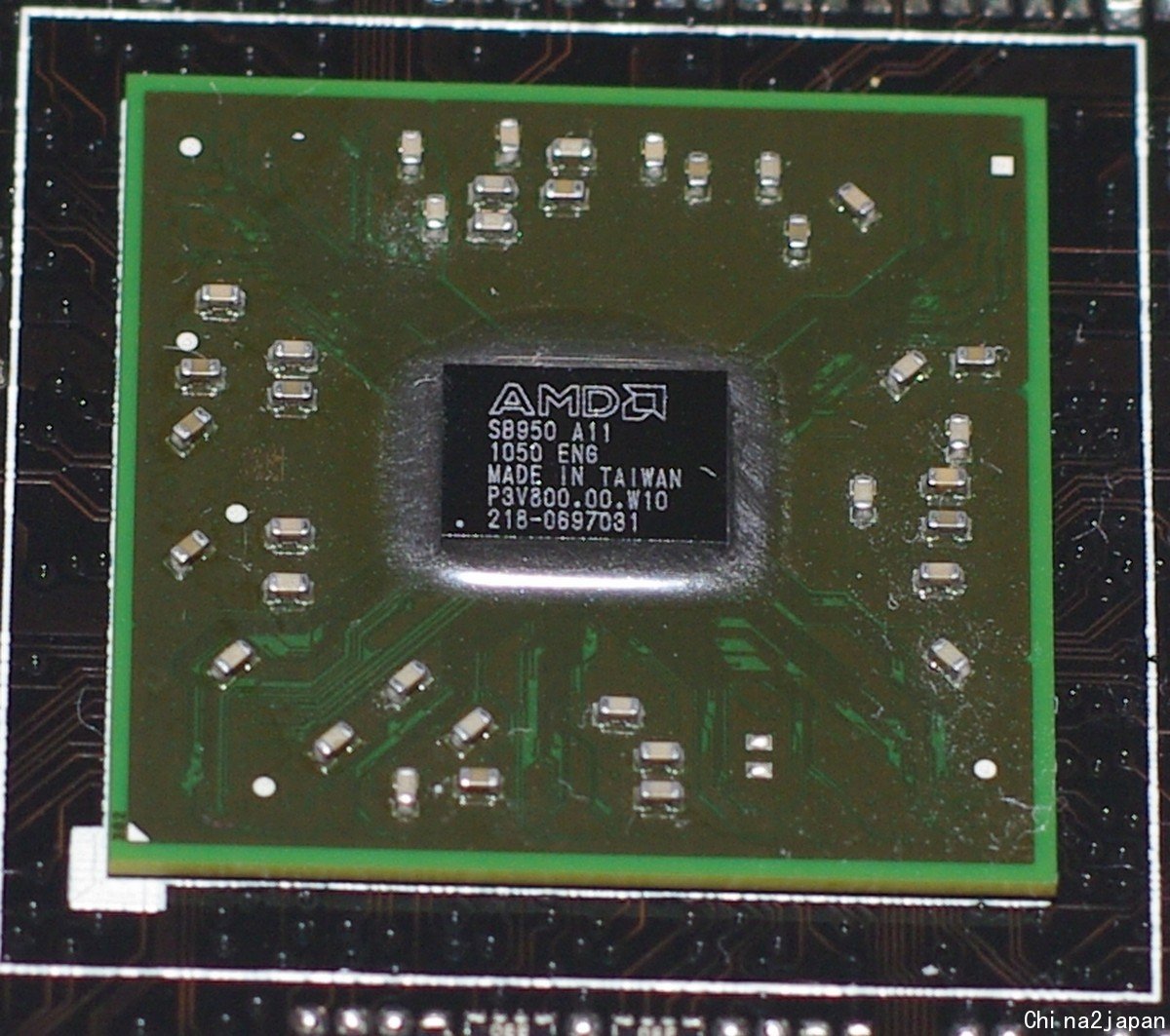

南桥晶片
大4PIN输入
强化PCI-E的供电能力
BIOS
BIOS的相关图片

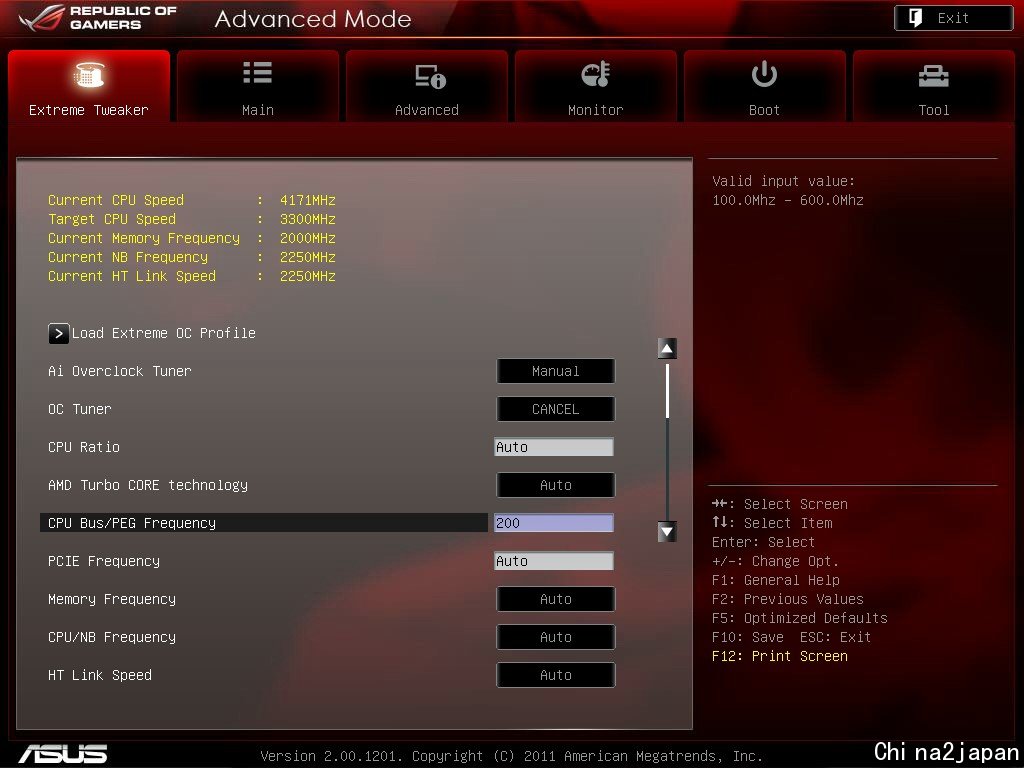

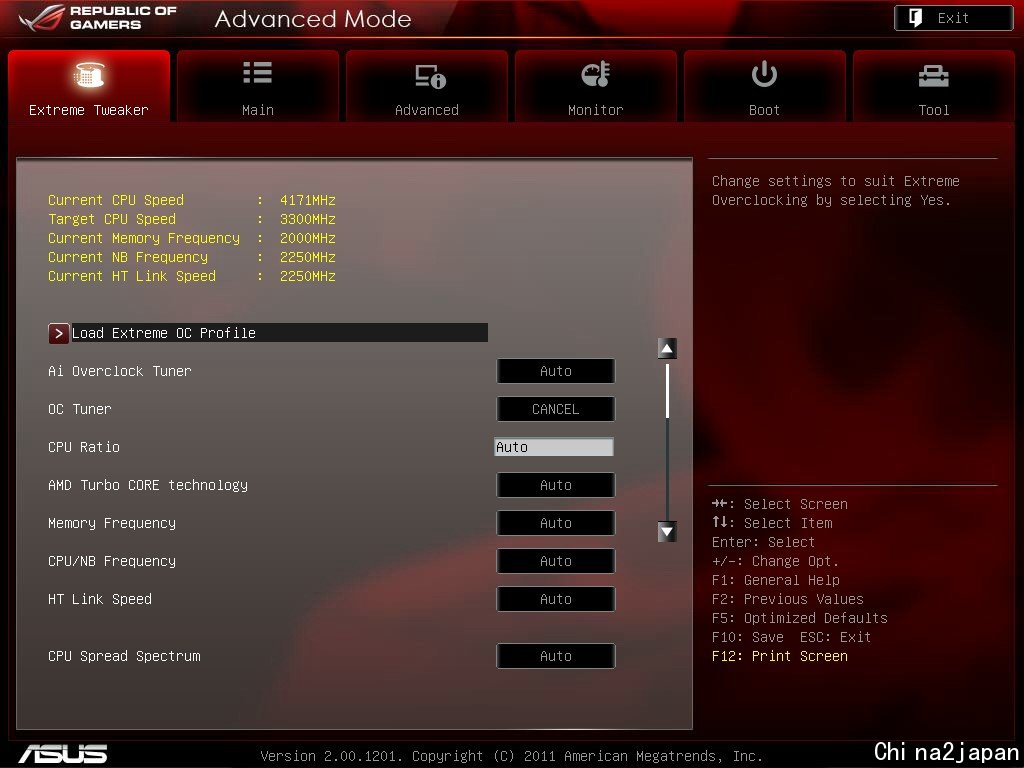

ExtremeTweaker设定选单

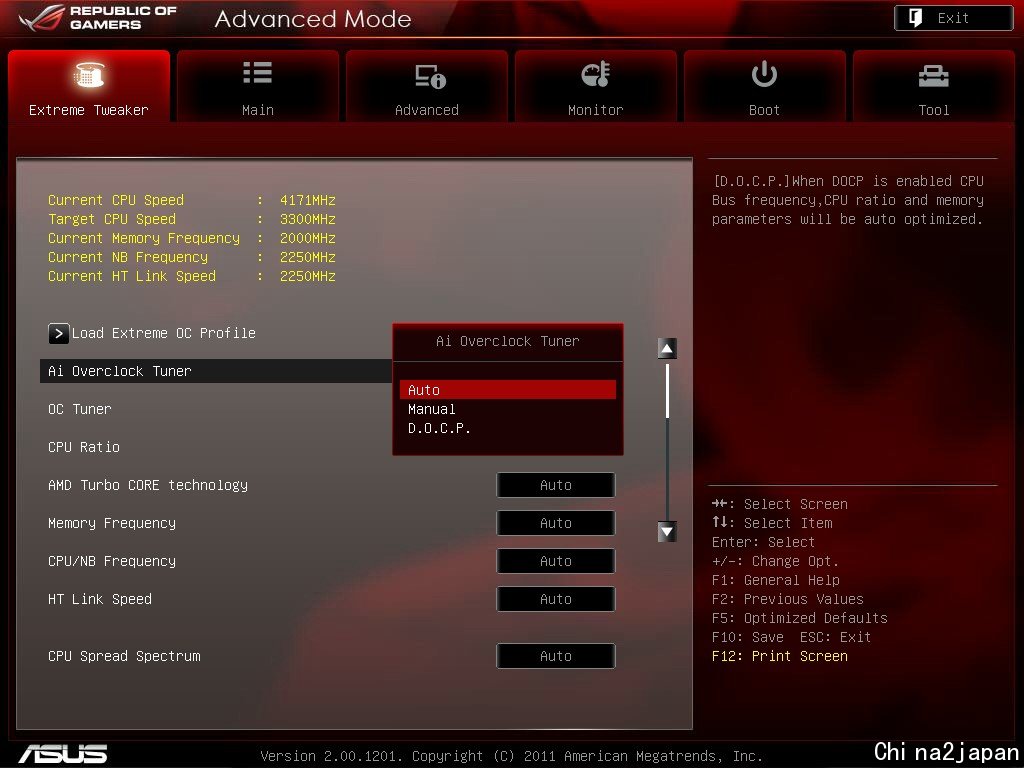

AI Overclocker设定
超频模式的调整，有关超频选项几乎都在这个页面设定就能搞定。

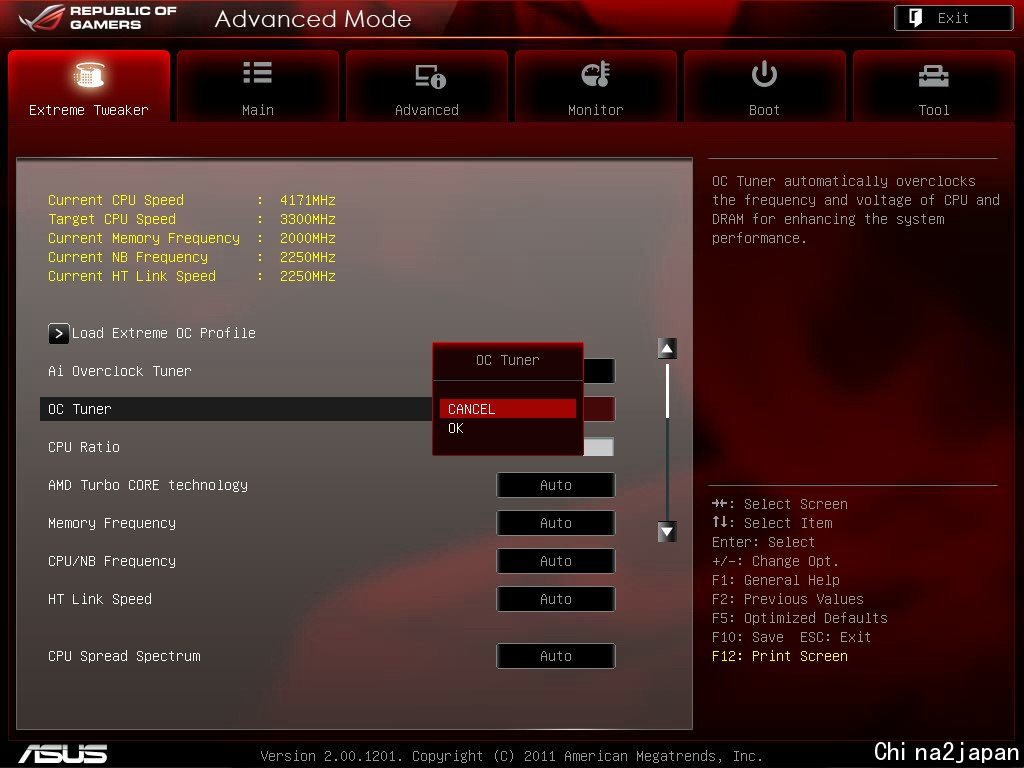

OC Tuner

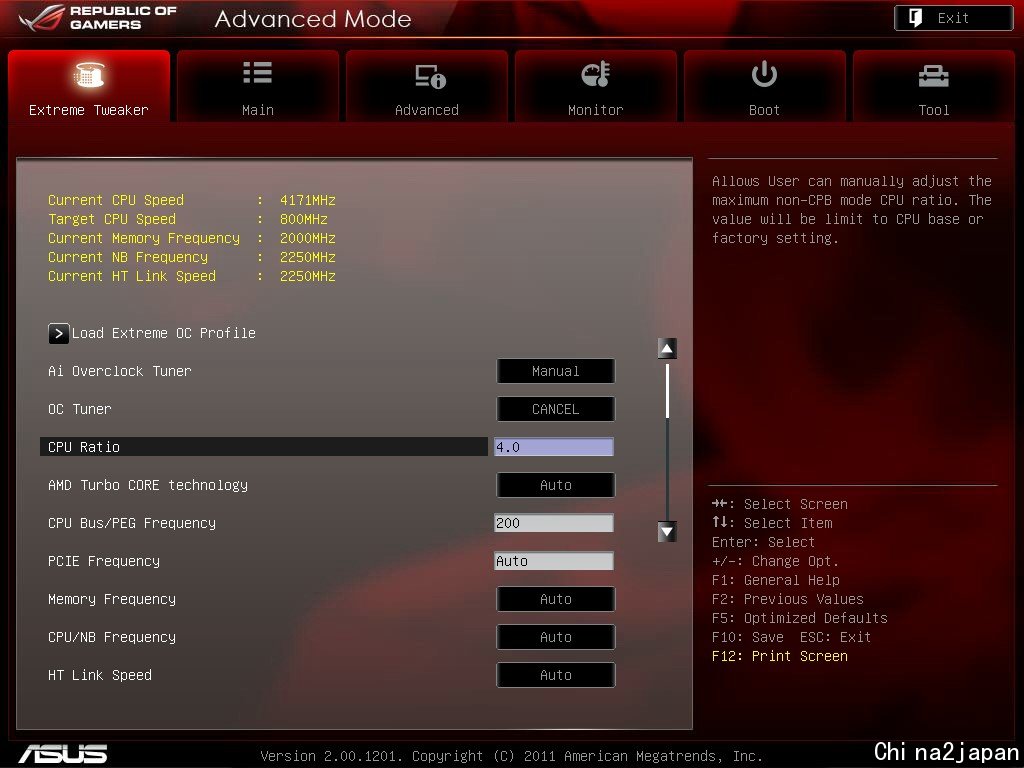

CPU倍频
4到39.5倍。

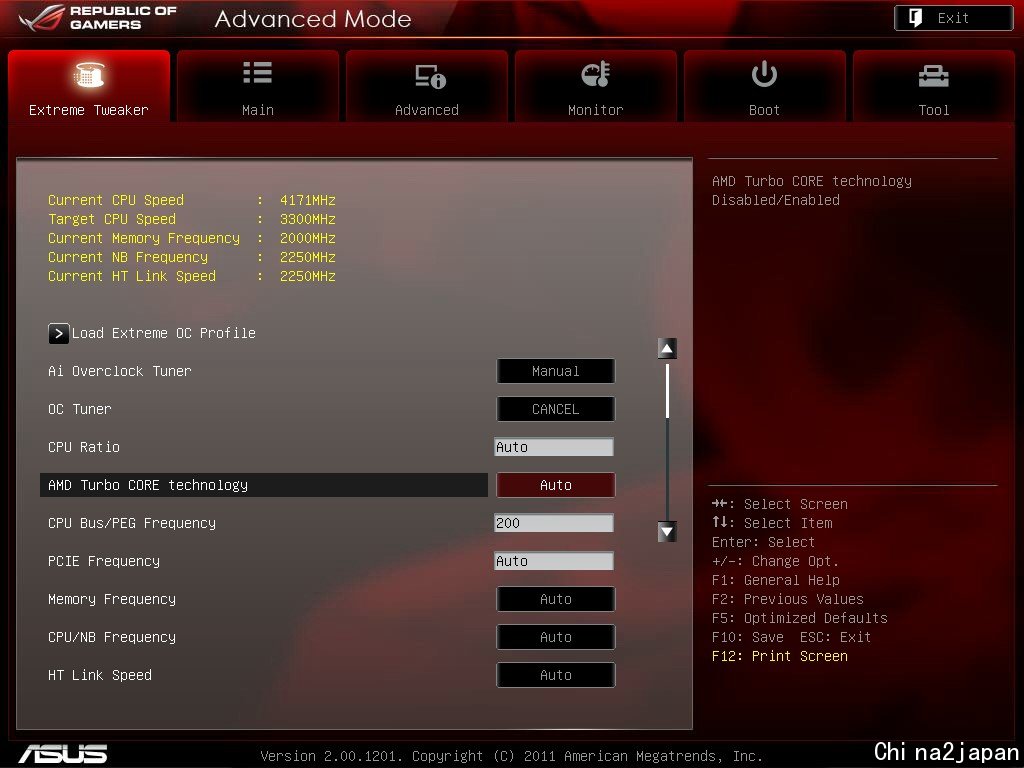

AMD的Turbo Core技术
CPU外频时脉设定
设定范围可从100-600，预设为200，以目前AMD的CPU来说这样的调整范围应能满足玩家的需求。
PCIE频率
调整范围从100-150

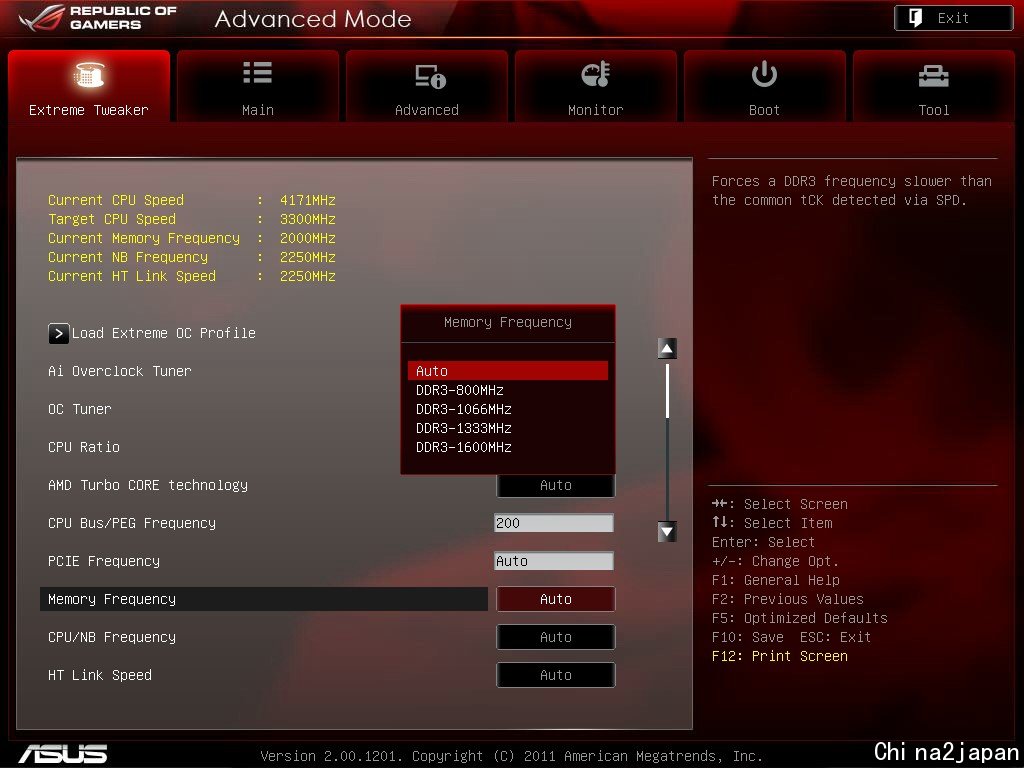

记忆体除频设定
调整范围从DDR3 800、DDR3 1066、DDR3 1333、DDR3 1600等。

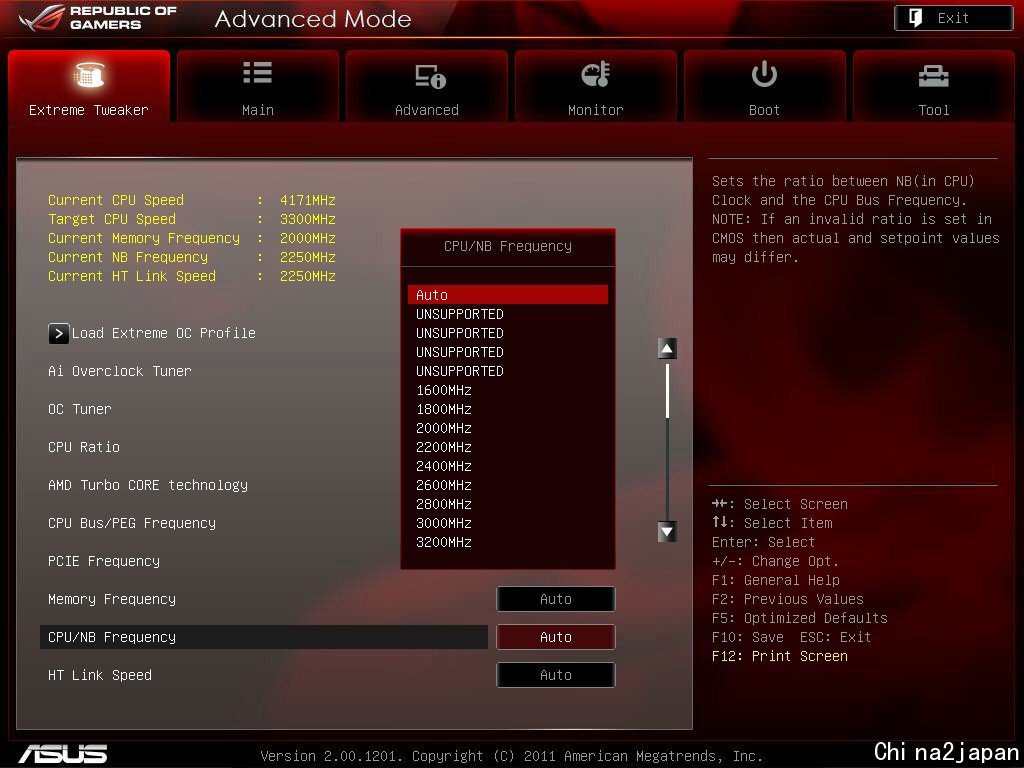

CPU/NB频率设定
调整范围相当多，只要你CPU够强加上冷却系统够猛，可以依CPU体质调整啰!!

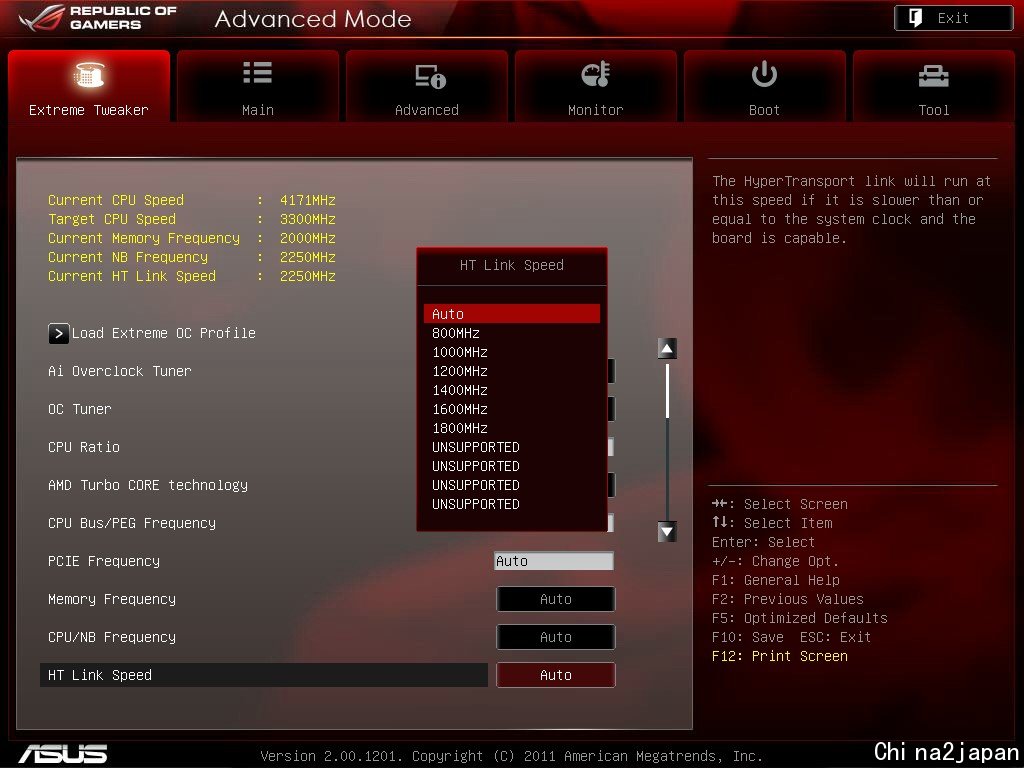

HT-Link频率设定
调整范围为800-1800等，只要你CPU够强加上冷却系统够猛，可以依CPU体质调整啰!!

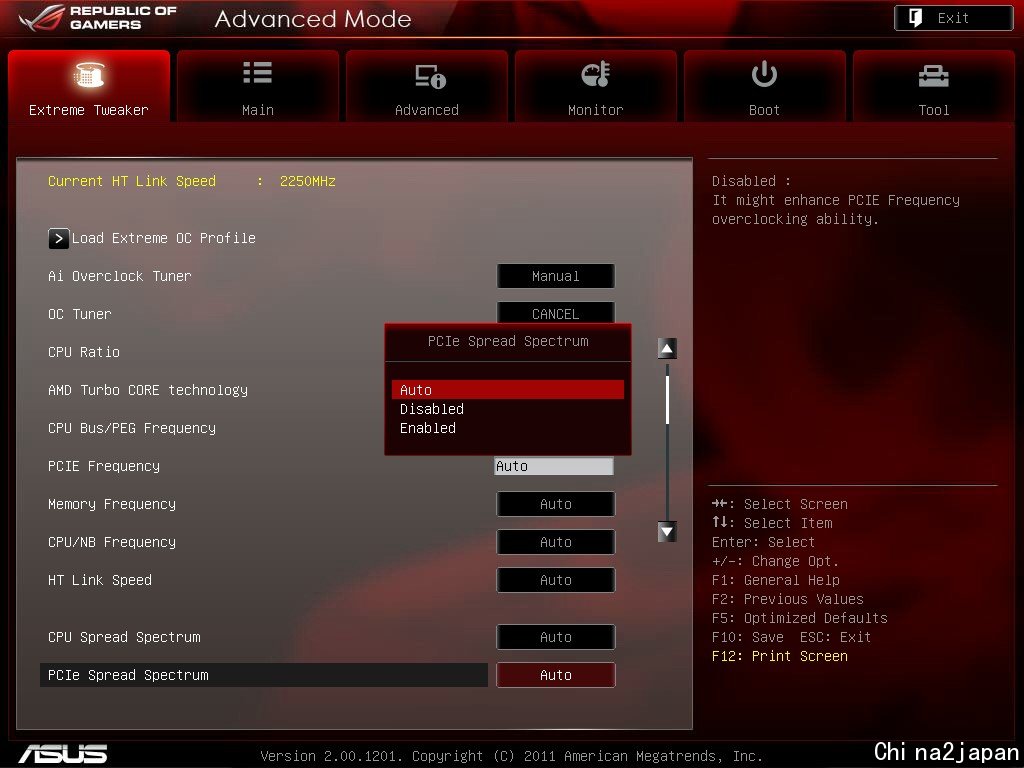

CPU及PCIE展频设定
EPU POWER SAVING MODE

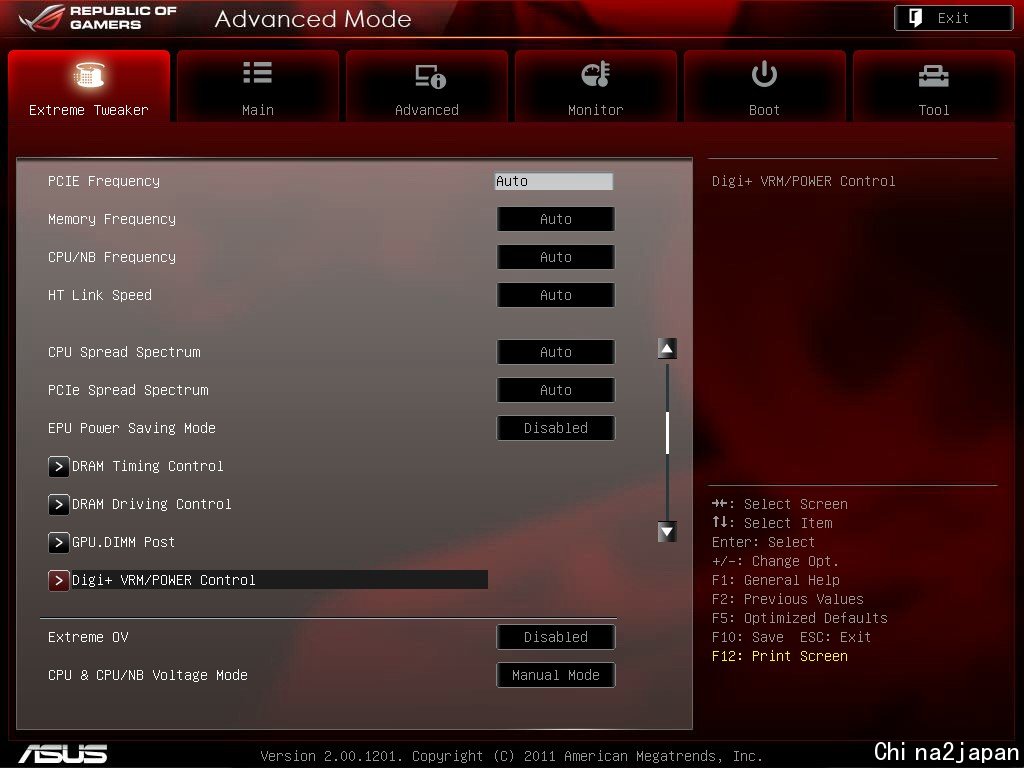

ExtremeTweaker设定选单下方

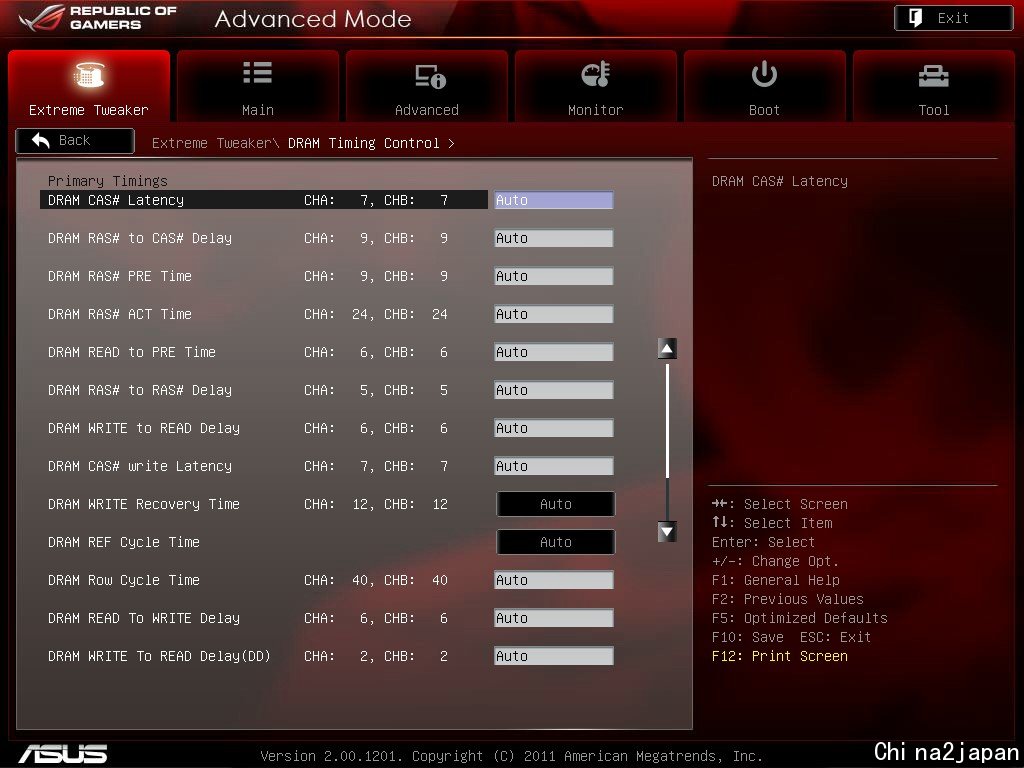

记忆体相关参数设定
相当完整的调整范围。

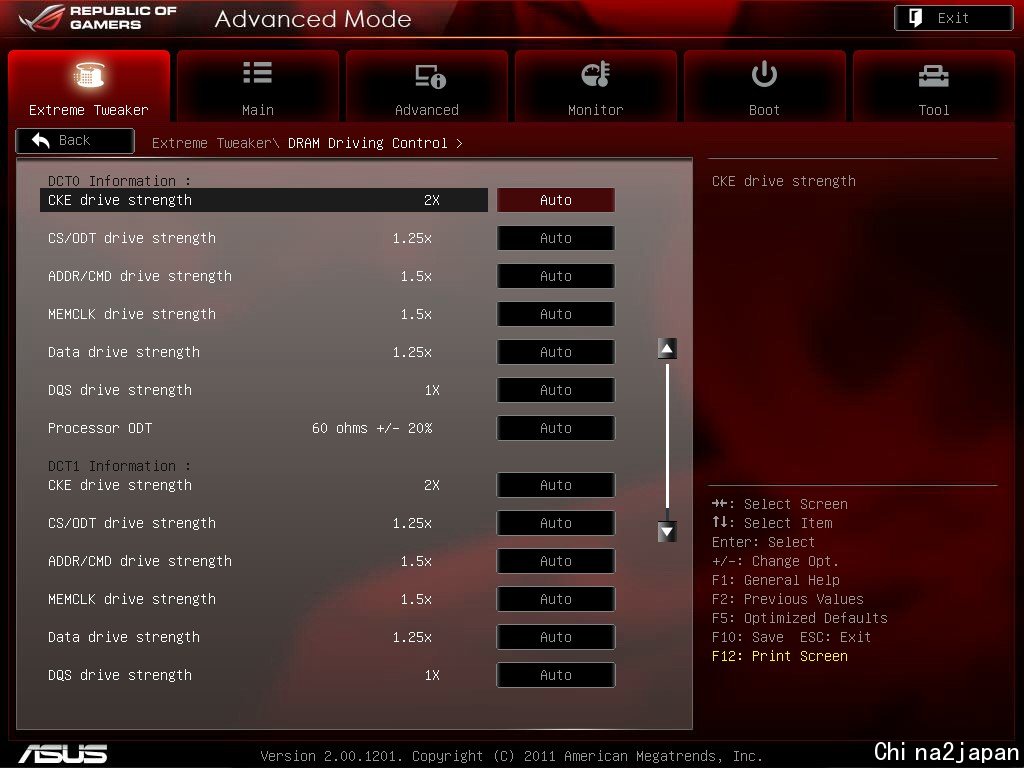

DRAM Driving Control

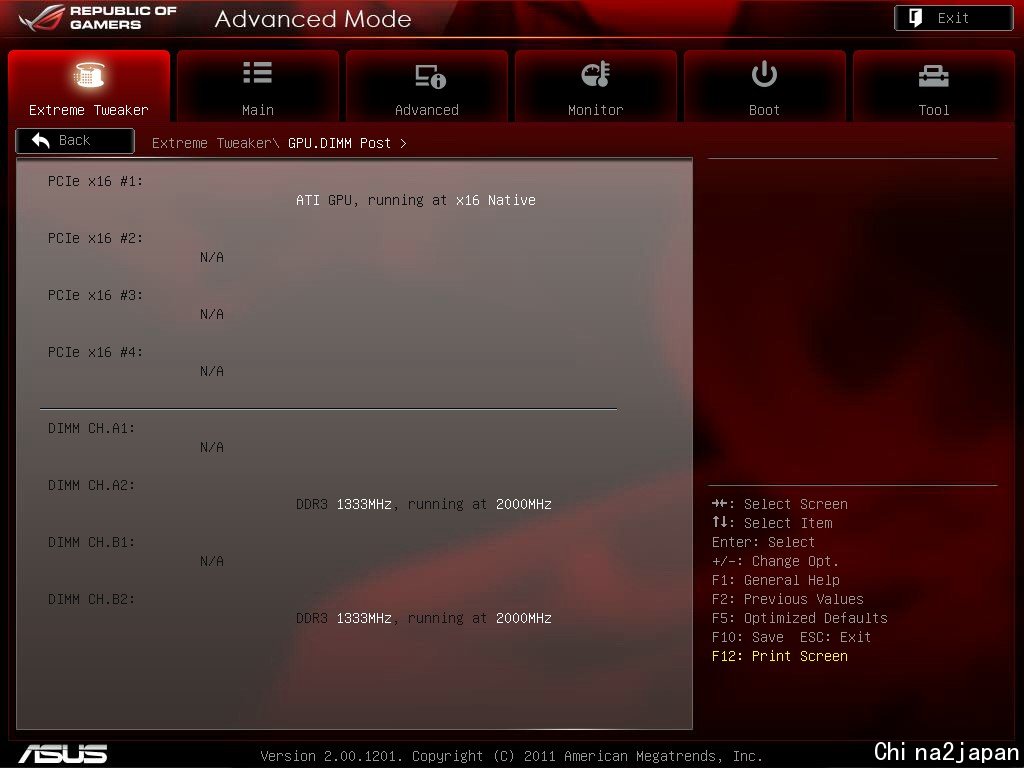

GPU.DIMM POST

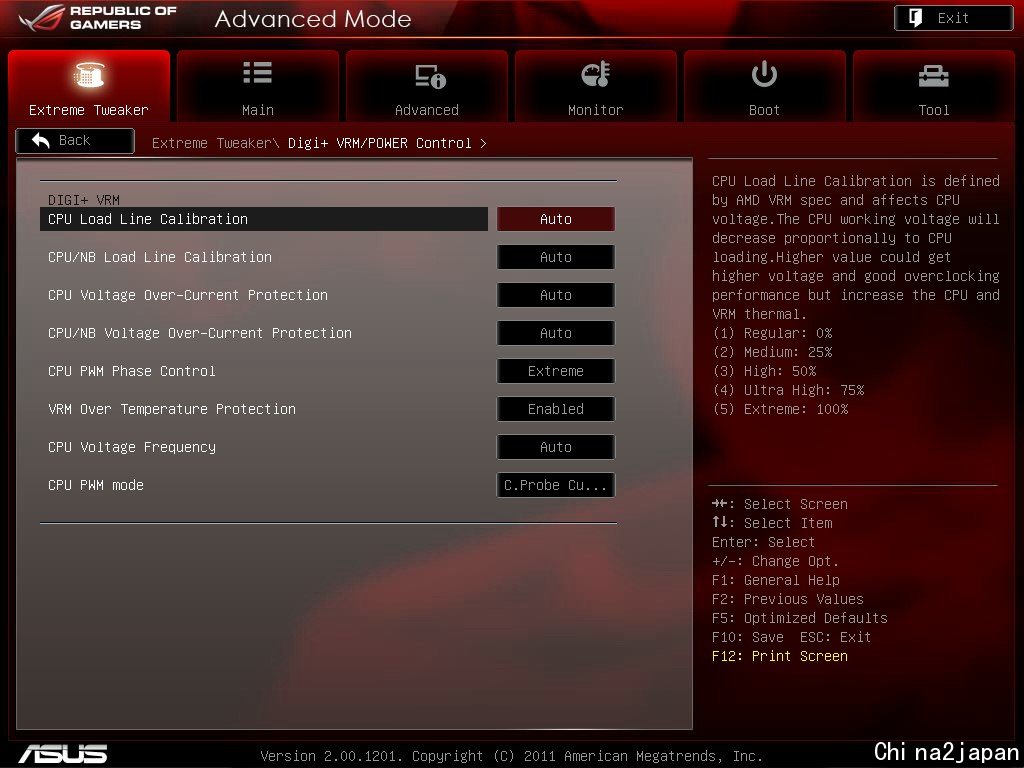

DiGi VRM/POWER Control
加压保护设定
Extreme OV极限加压启用与否

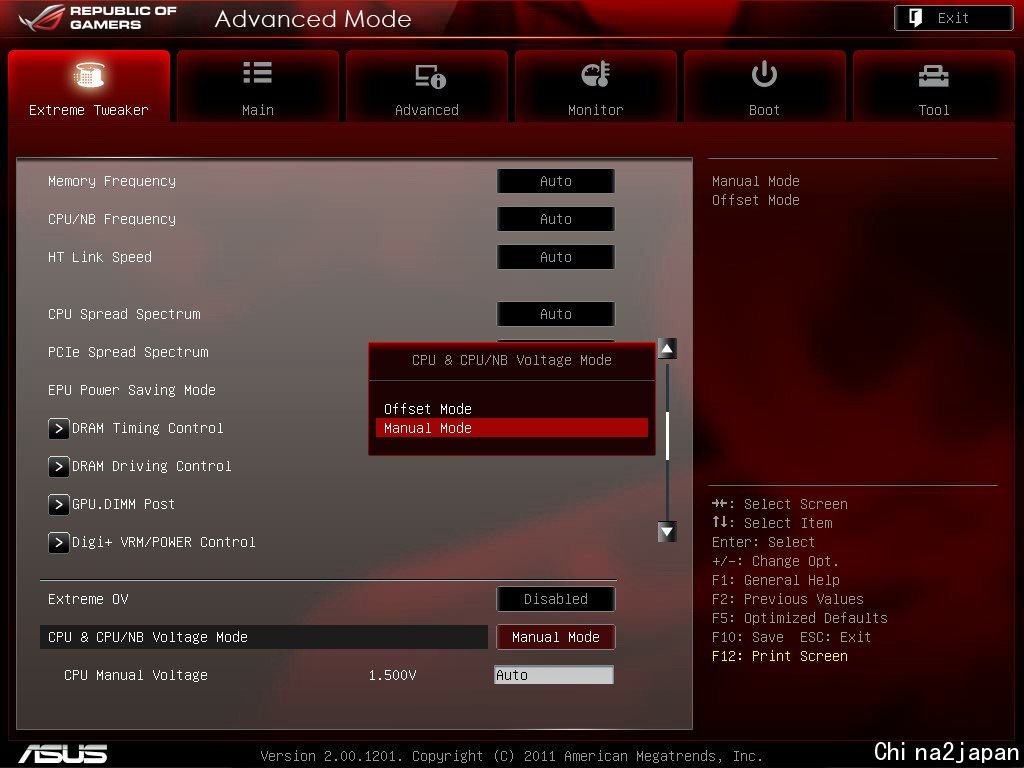

CPU&NB电压调整模式设定
预设电压CPU加电压设定
最小0V最高2.1V，每段为0.00625V。 加压设定对玩家应该是相当够用。
预设电压CPU NB加电压设定
最小0V最高1.875V，每段为0.00625V。 加压设定对玩家应该是相当够用。

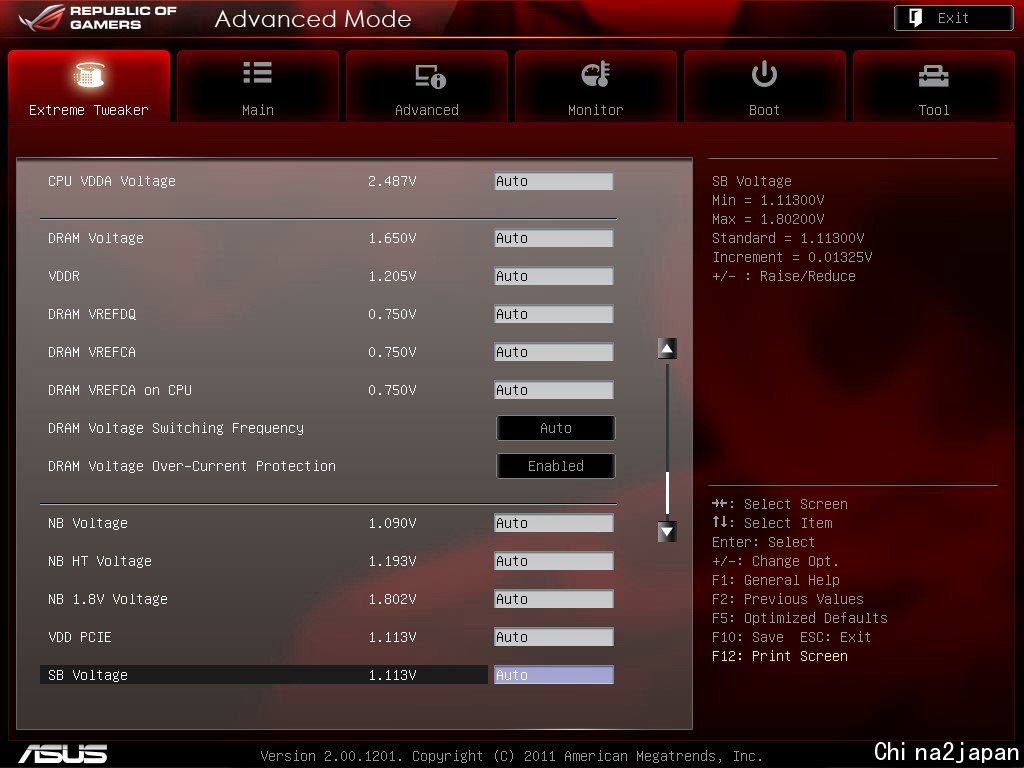

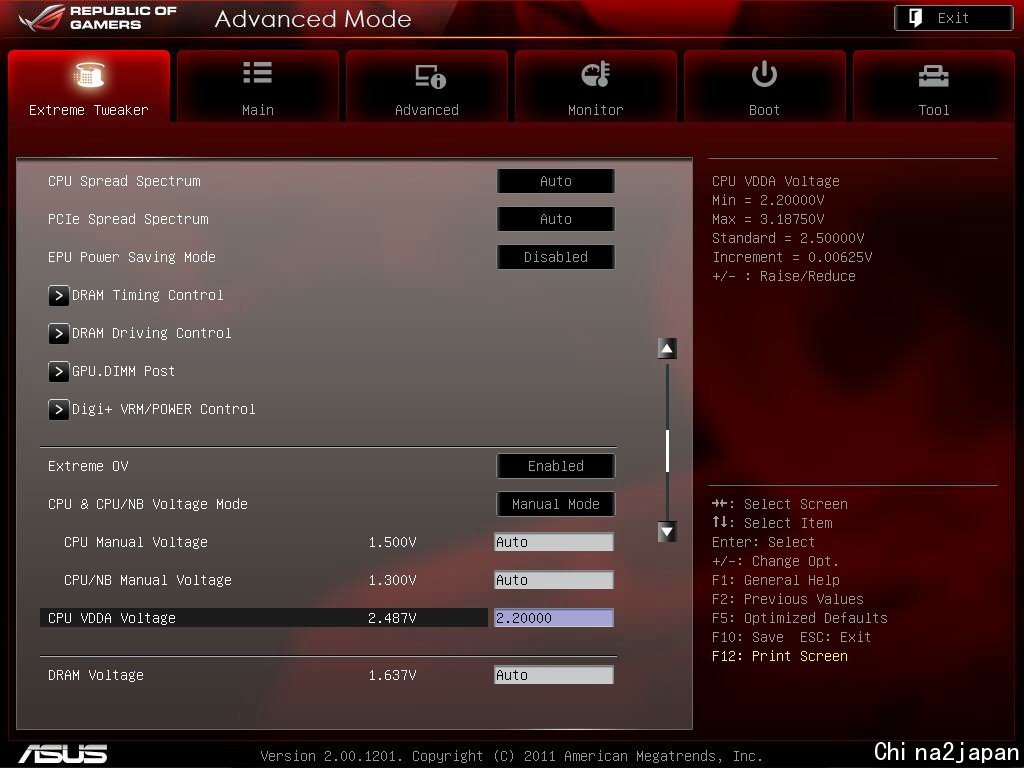

CPU VDDA电压设定
2.2V到3.1875V

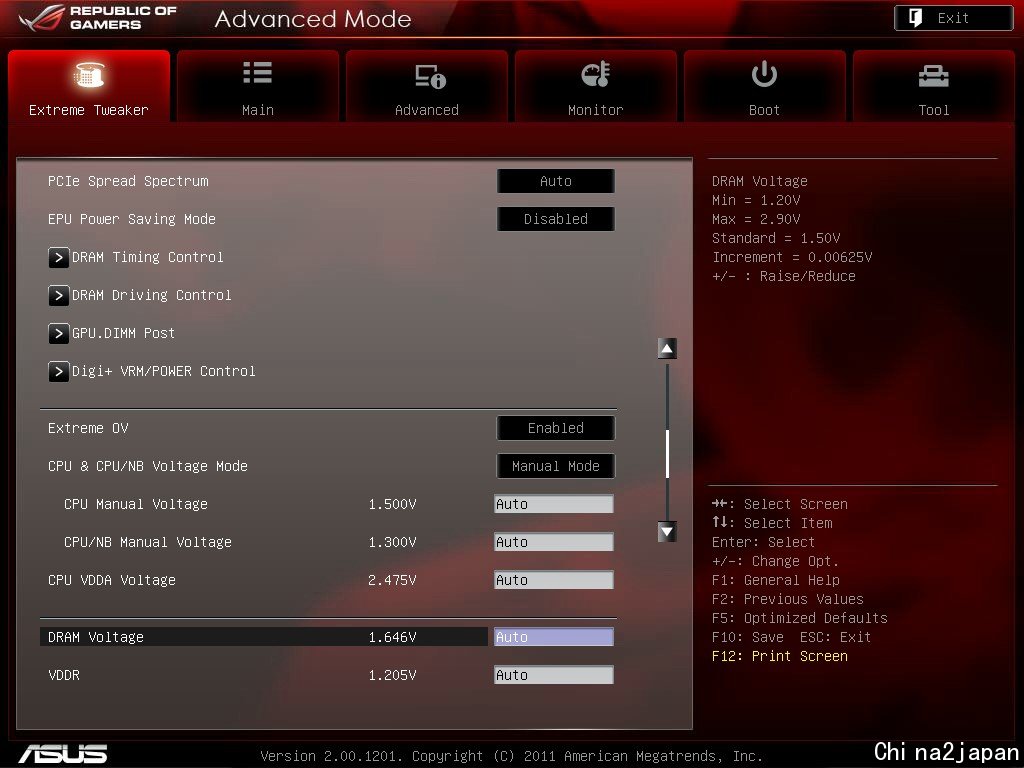

记忆体电压设定
1.2V到2.9V，DDR3加压到1.65V以上，请注意散热。
VDDR电压设定
1.2075V到1.802V。

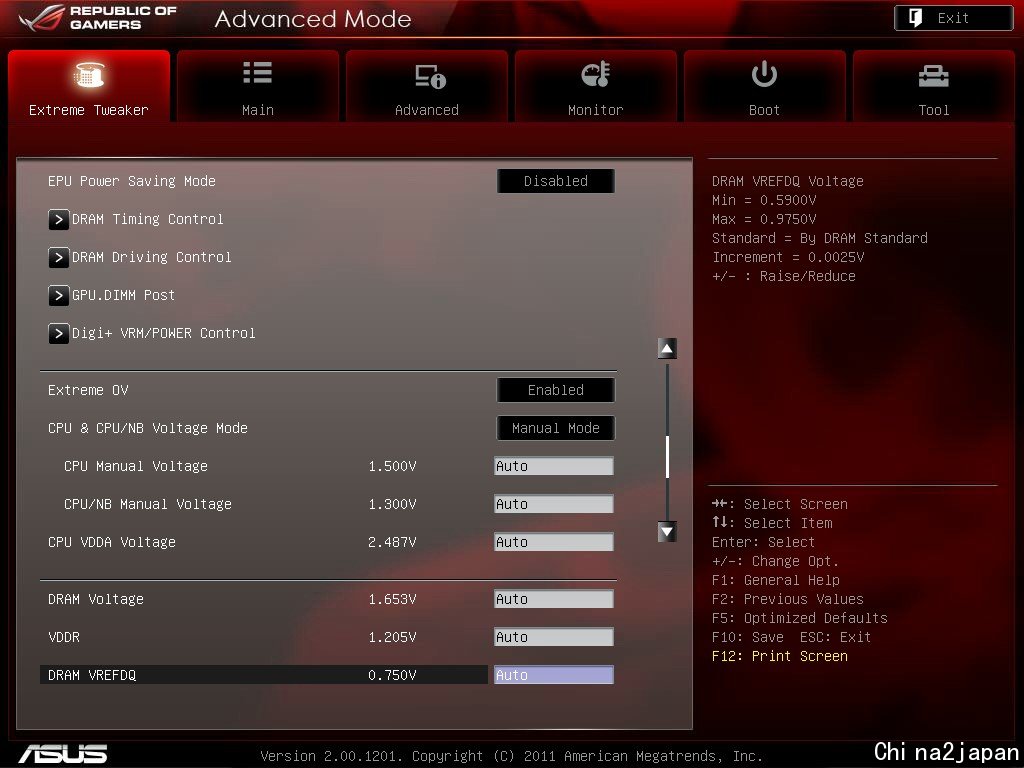

DRAM VREFDQ电压设定
0.59V到0.975V

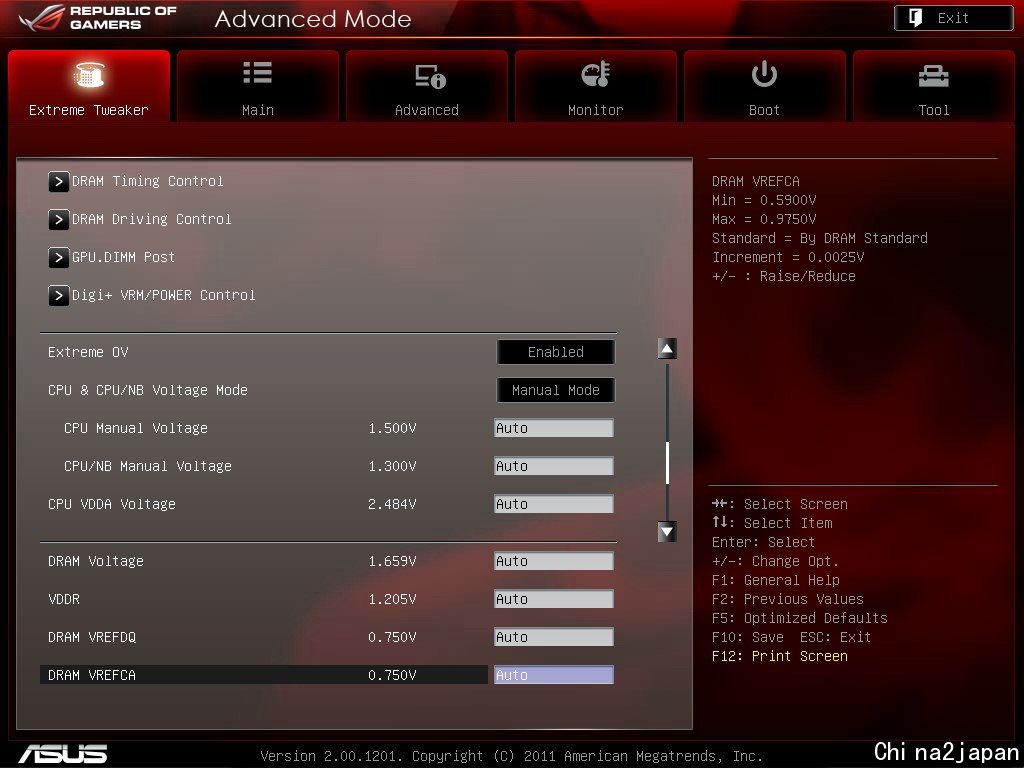

DRAM VREFCA电压设定
0.59V到0.975V

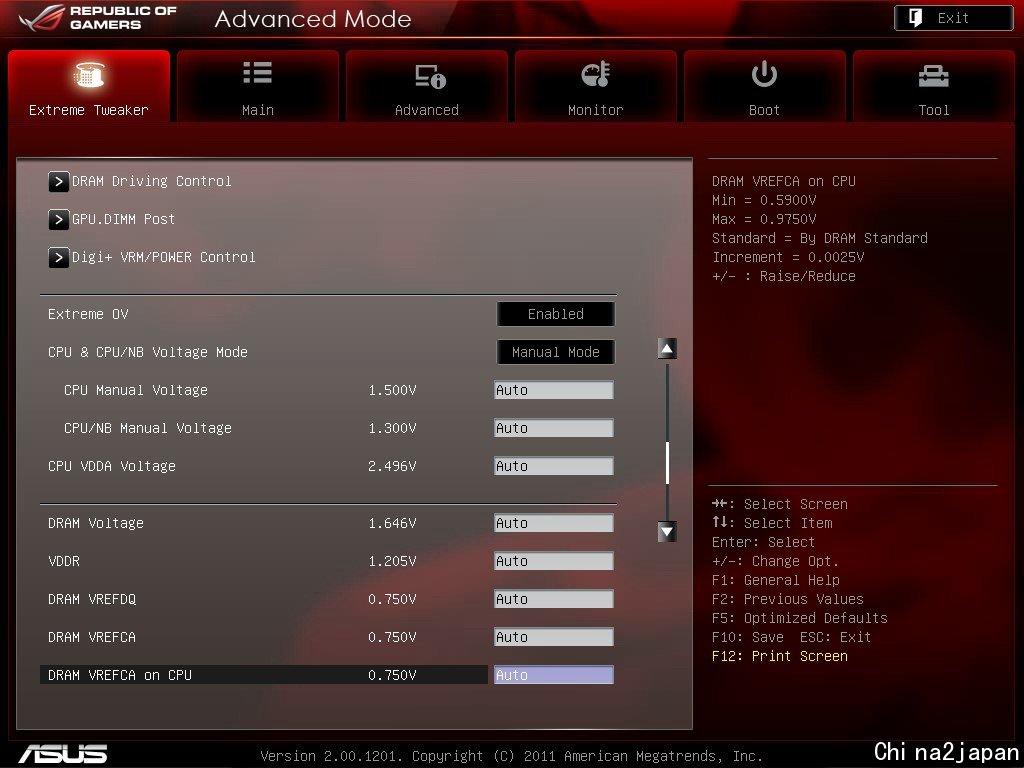

DRAM VREFCA ON CPU电压设定
0.59V到0.975V
DRAM Voltage Switching频率设定

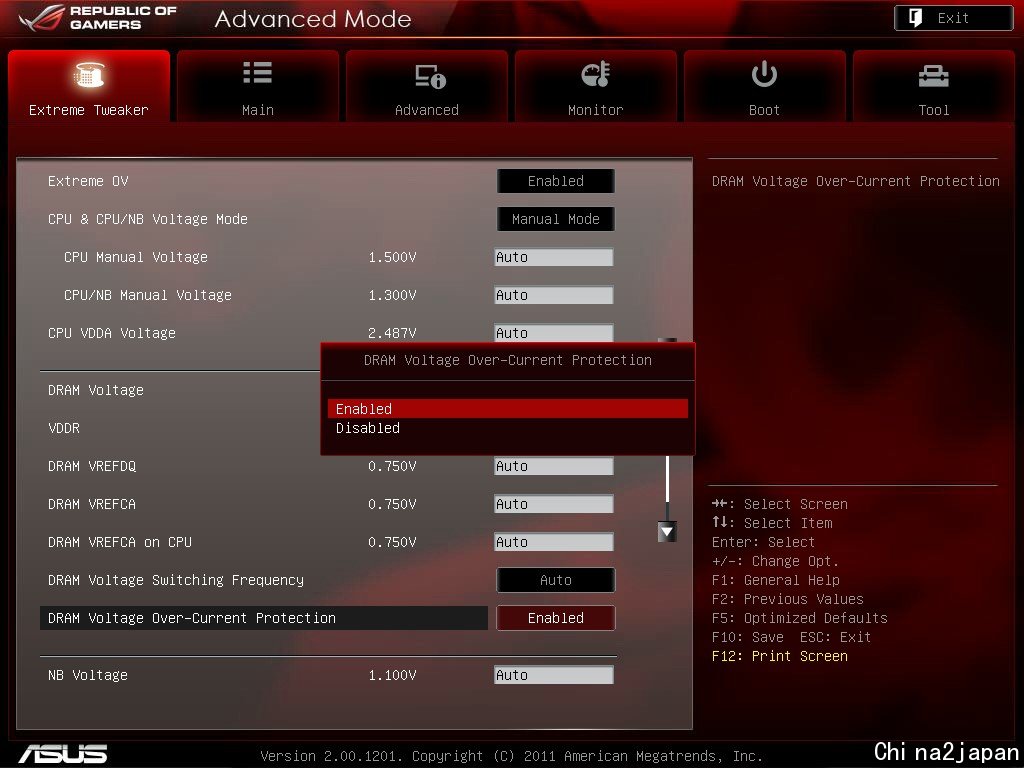

DRAM过电压保护设定

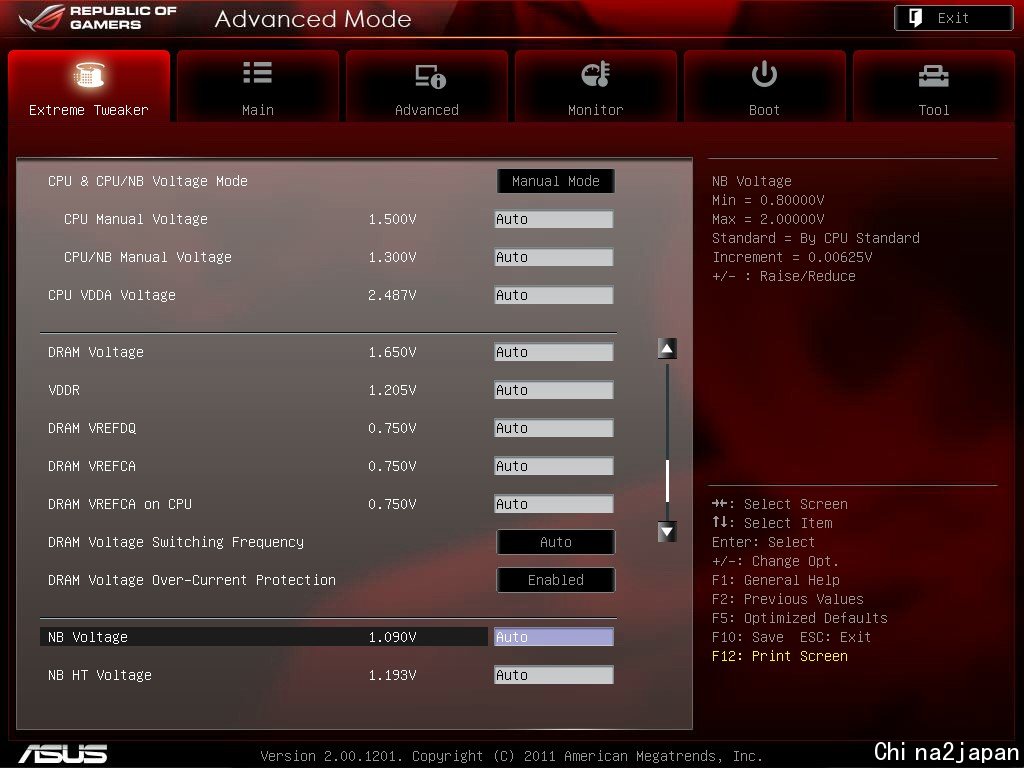

NB电压设定
0.8V到2.0V

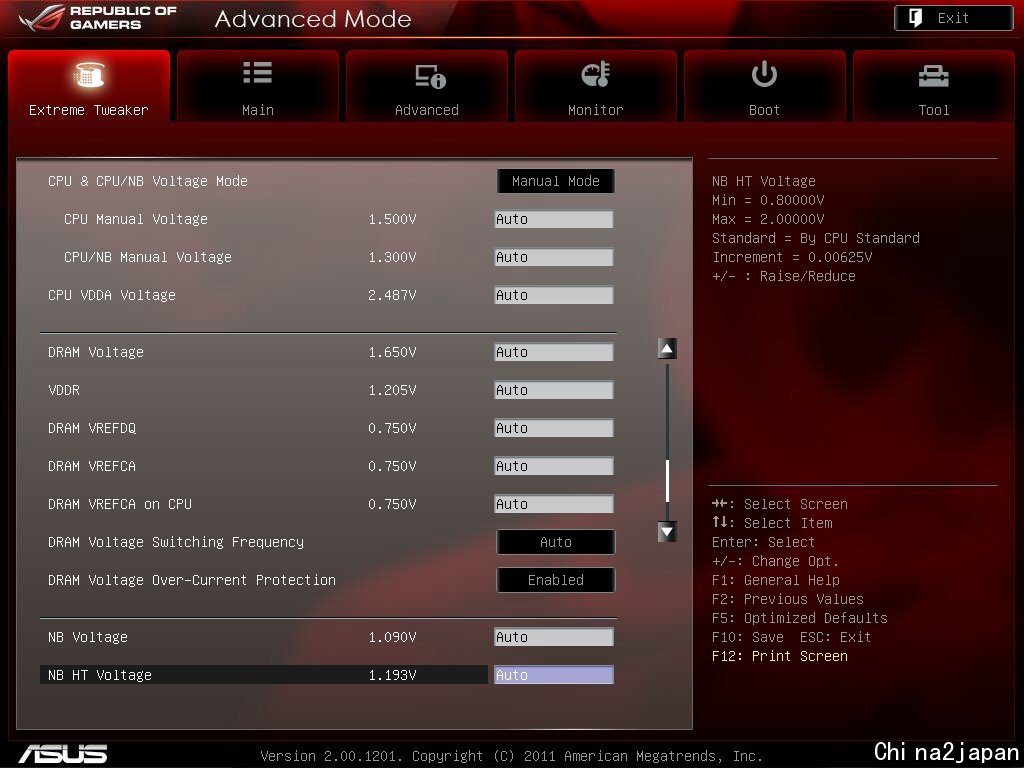

NB HT电压
0.8V到2.0V

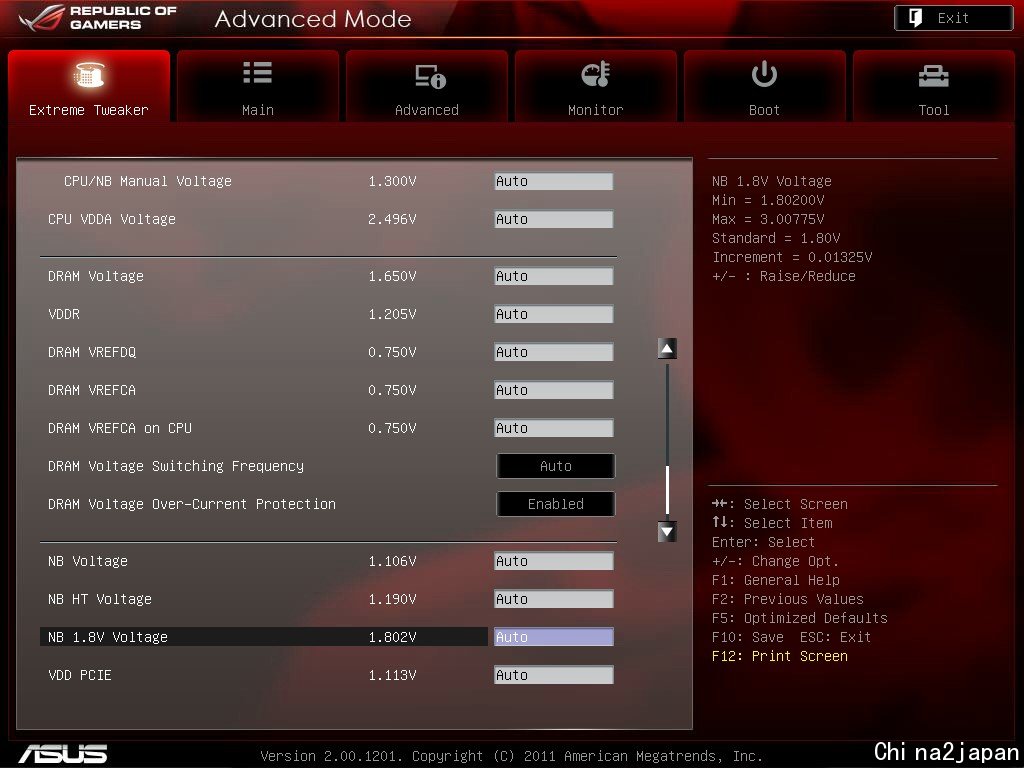

NB 1.8V电压
1.802V到3.0075V
VDDR PCI-E电压设定
1.113V到2.00075V
SB电压设定
1.113V到1.802V

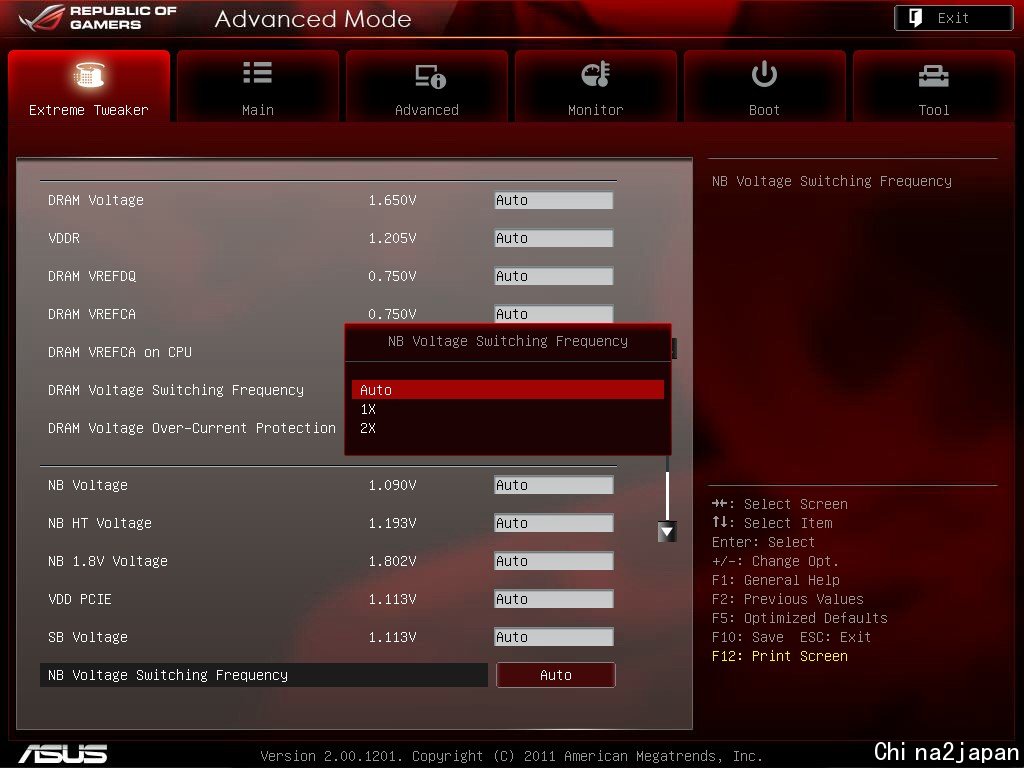

NB Voltage Switching频率设定

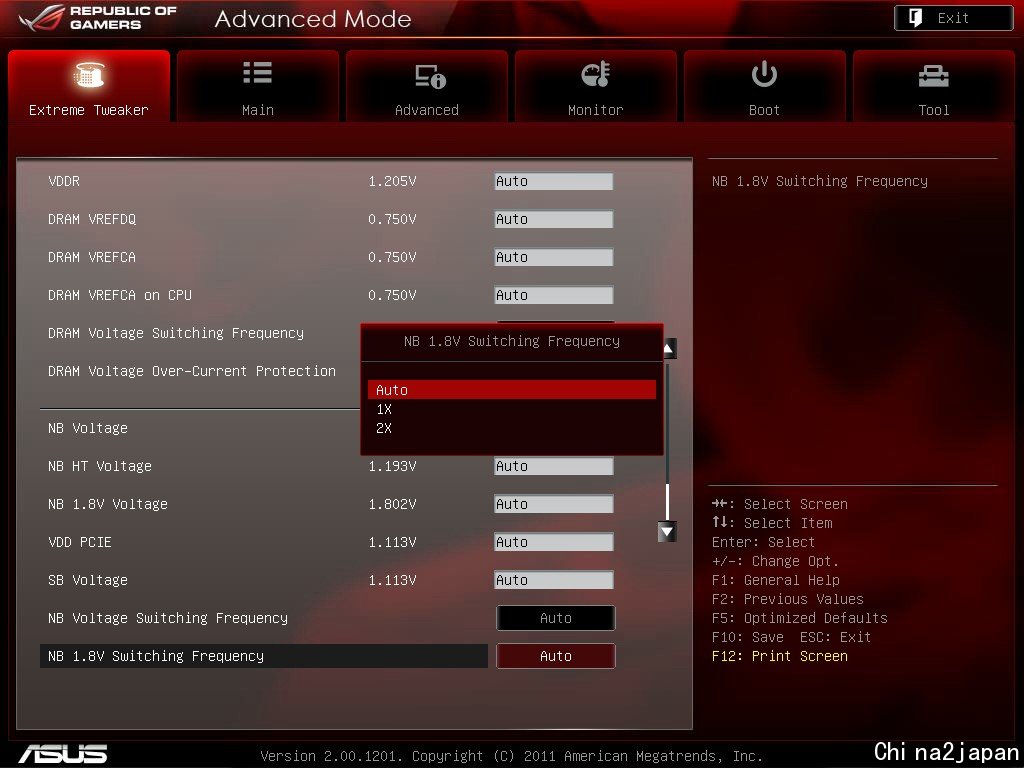

NB 1.8V电压Switching频率设定

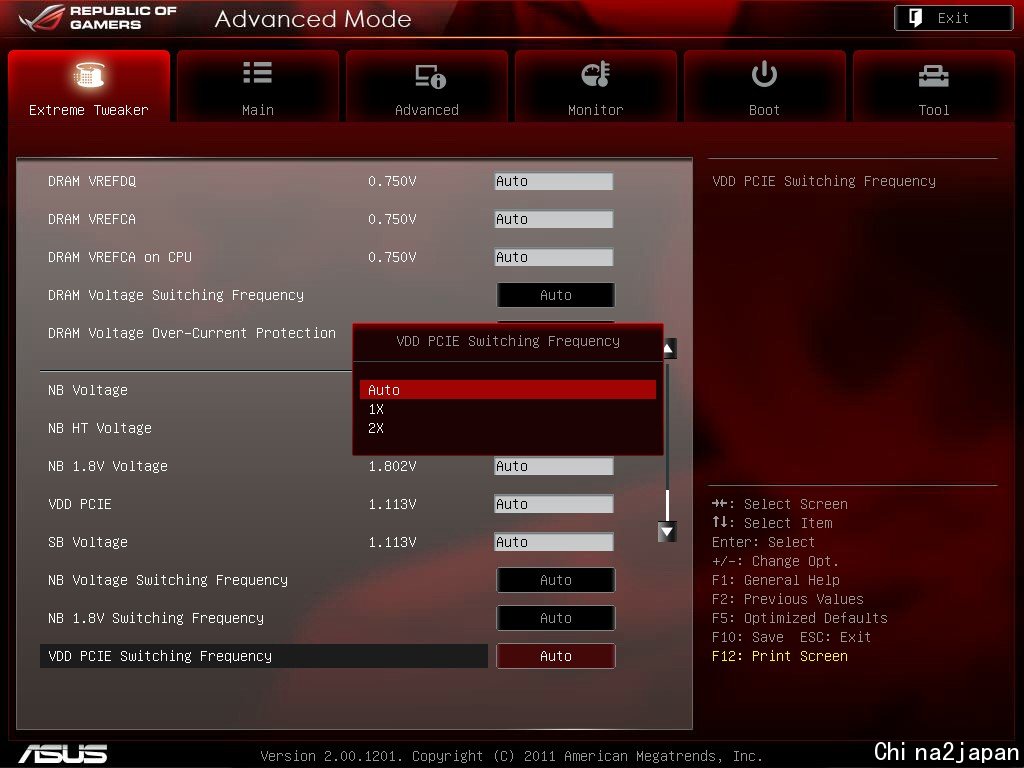

VDDR PCI-E电压Switching频率设定
BIOS环境

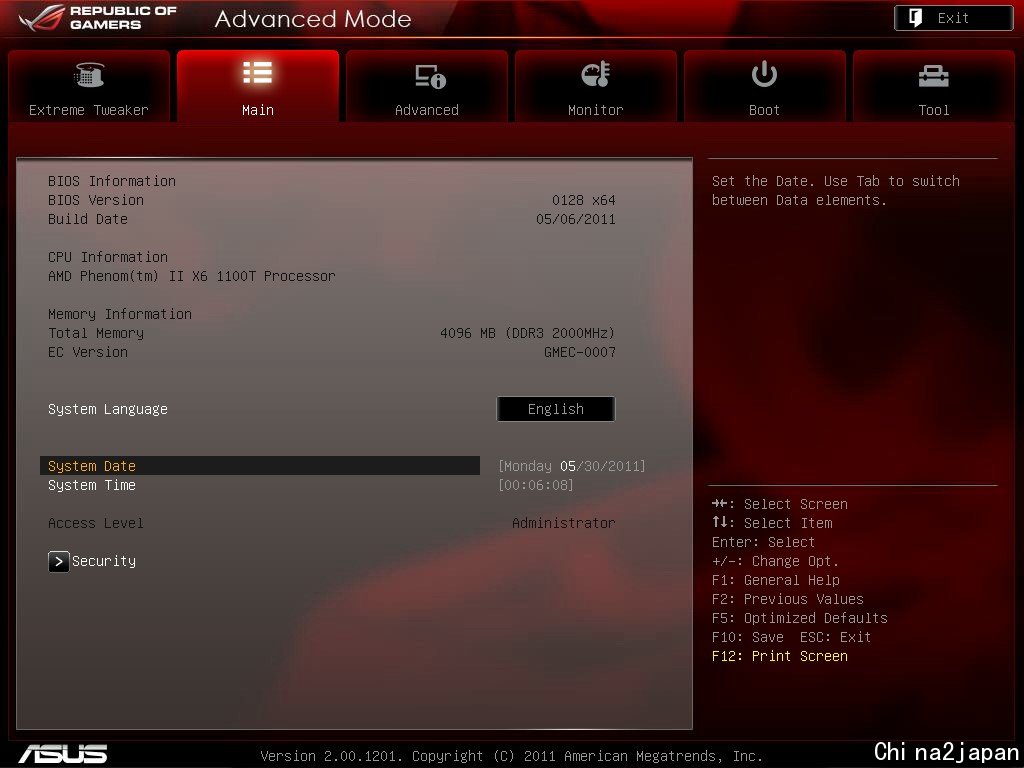

系统资讯

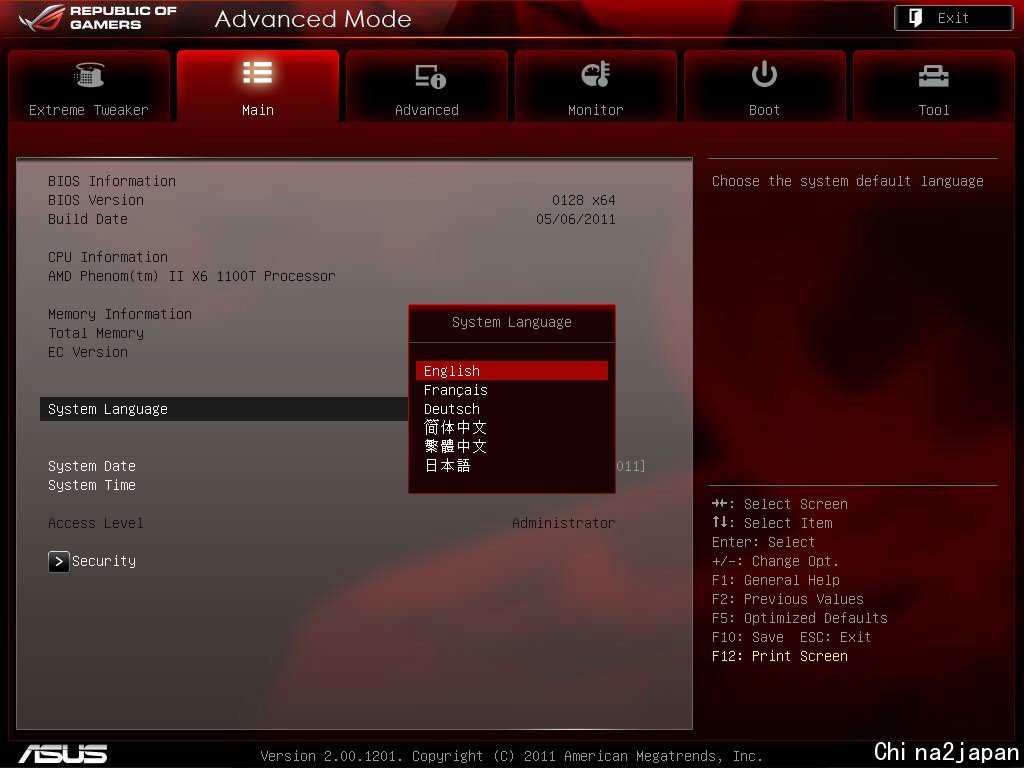

多国语言

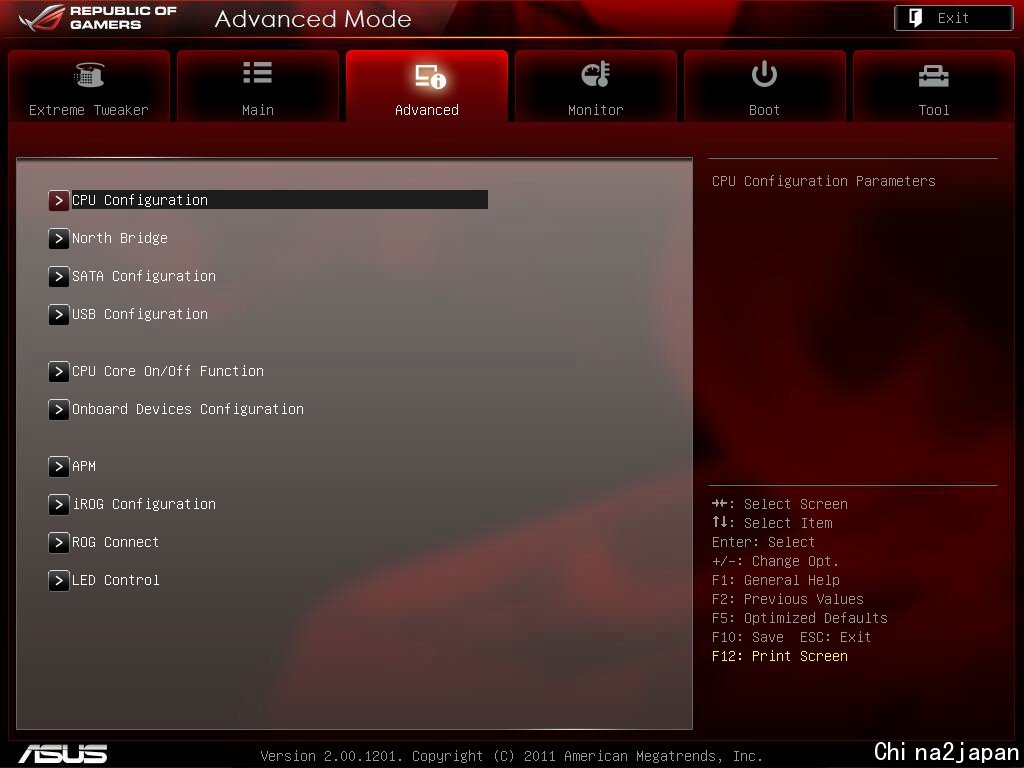

进阶选单

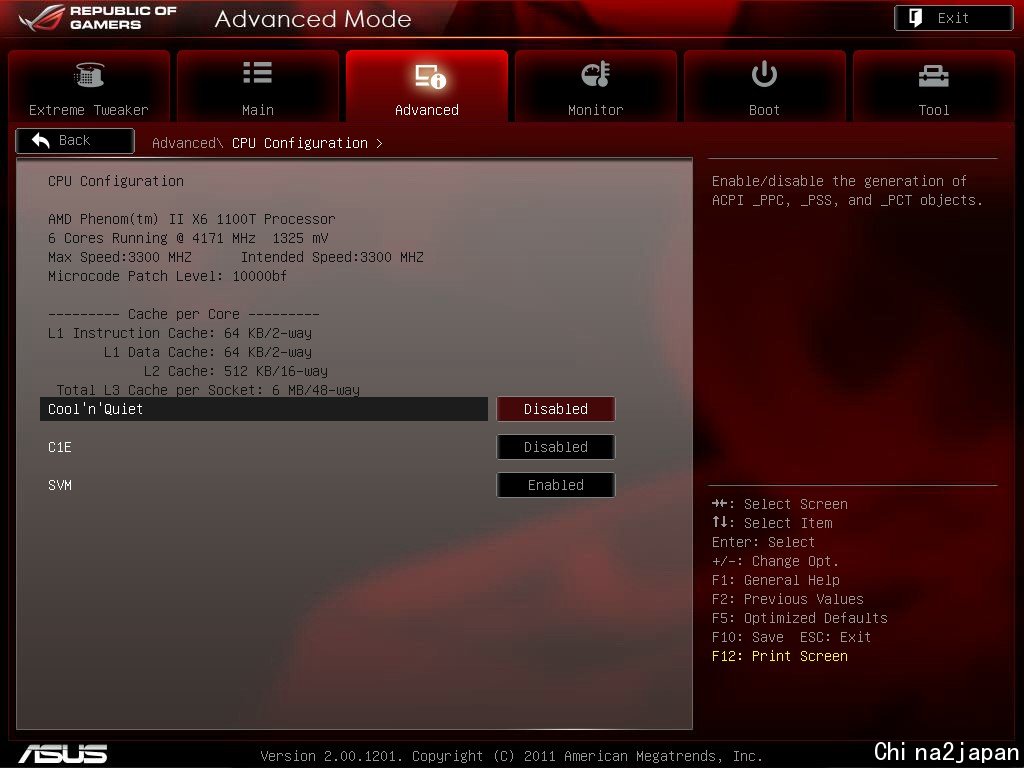

CPU进阶设定
可针对CPU的支援的技术进行设定。

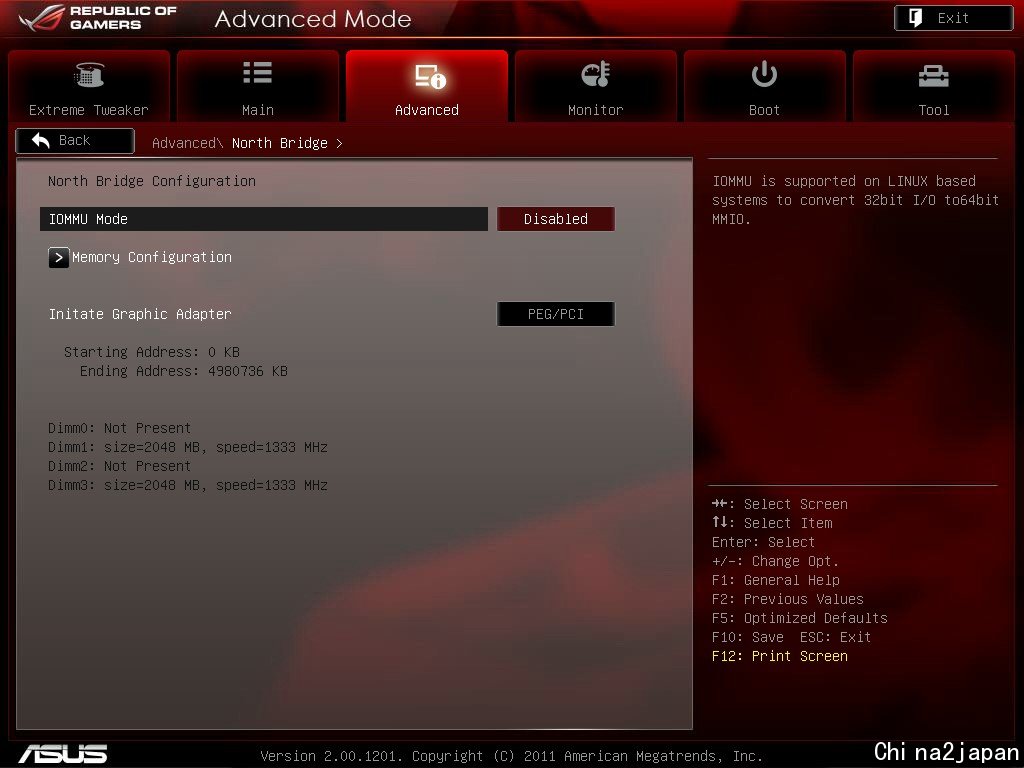

NB
IOMMU设定及显示卡优先选单设定

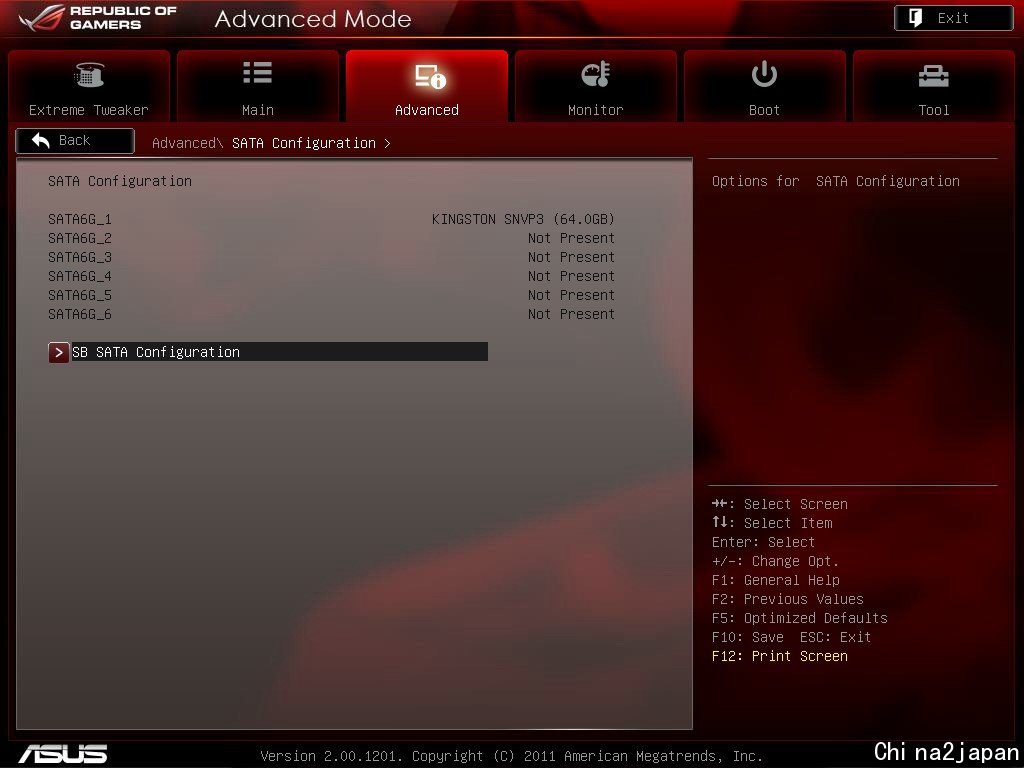

SATA装置资讯
SATA装置
支援IDE、AHCI及RAID模式，SB850支援RAID0、1、5及10。

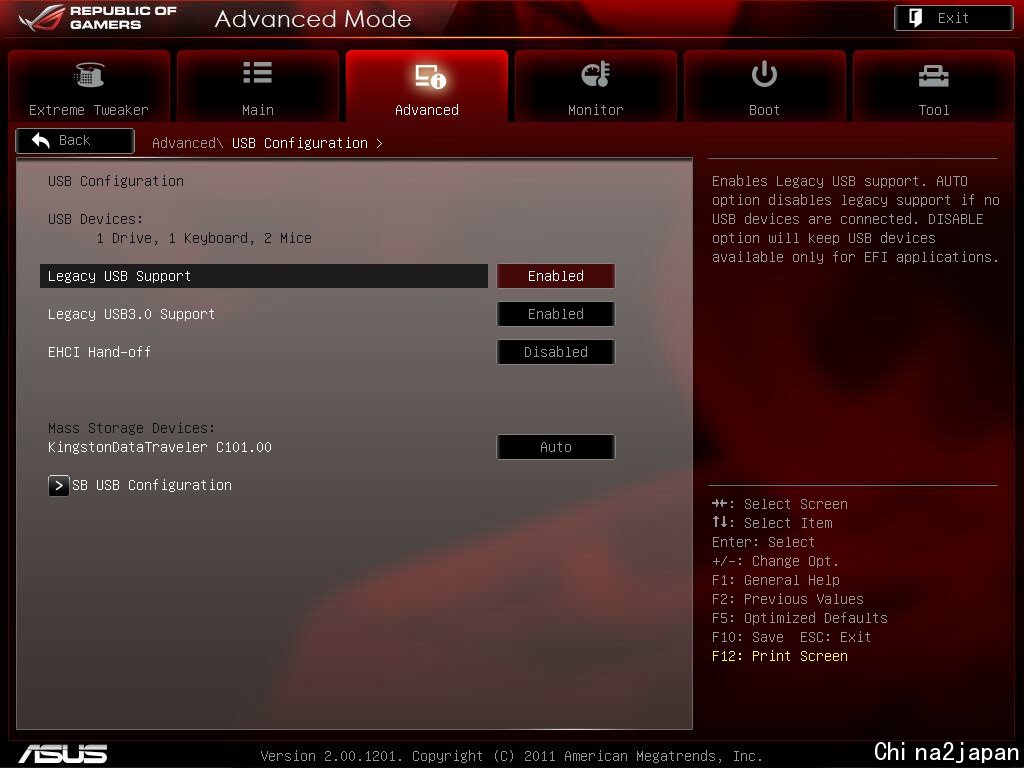

USB设定

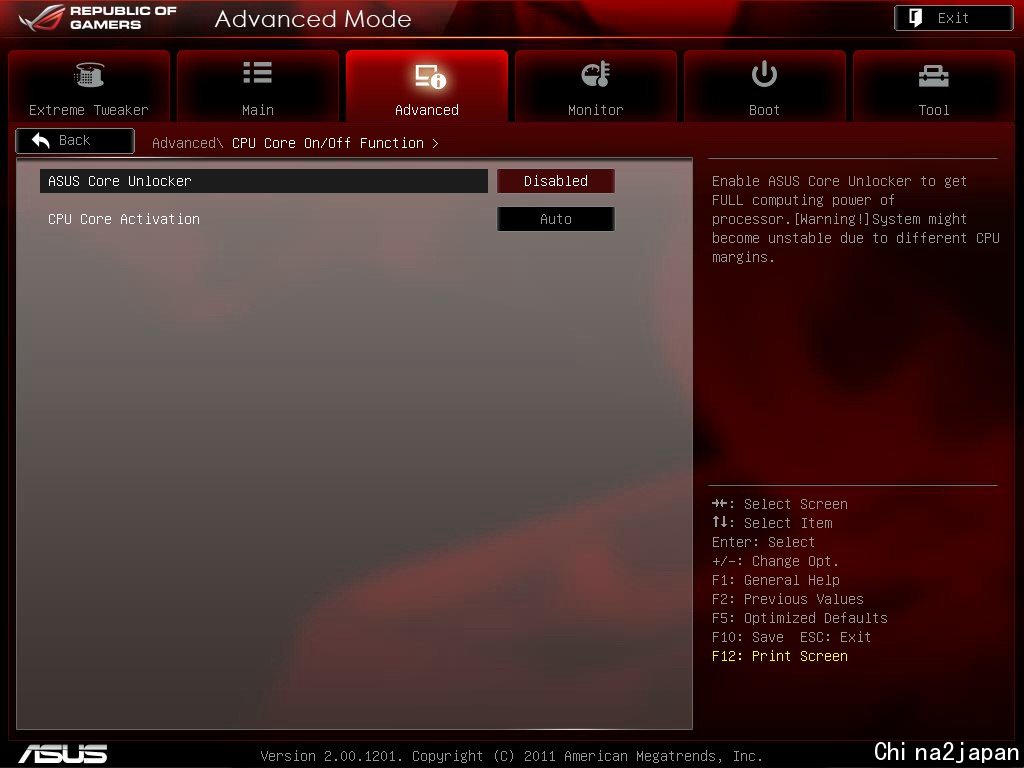

Core Unlocker
除了开核设定外，也可以关闭核心。

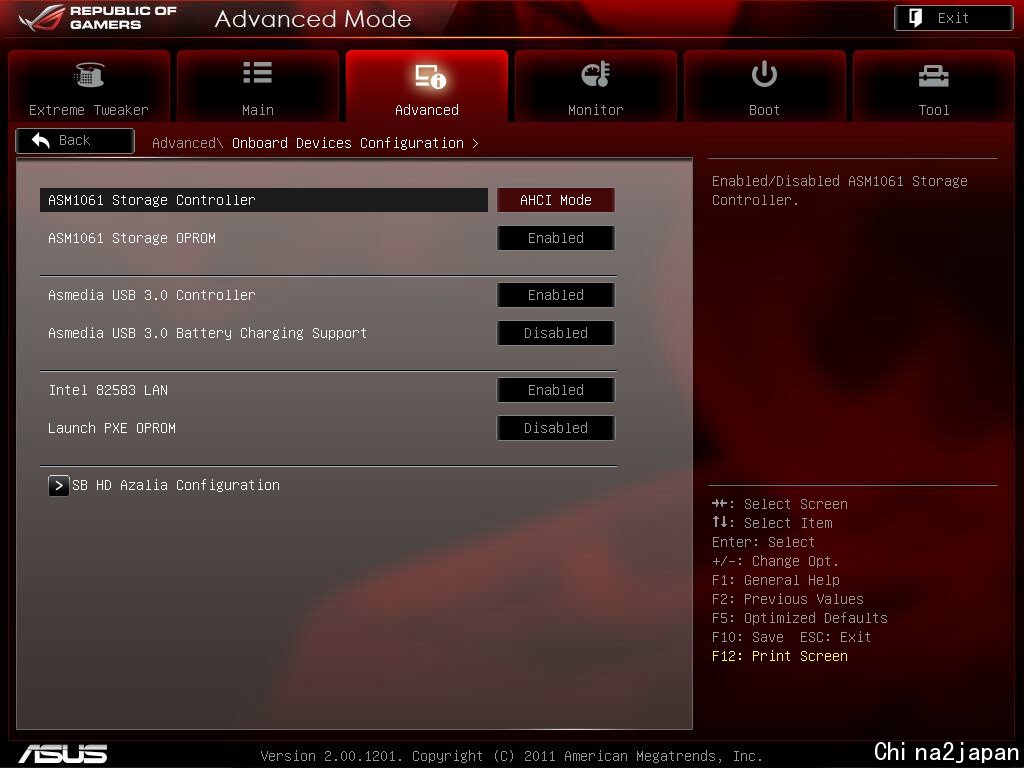

主机板内建晶片选单
可调整内建音效、双网路卡、USB3.0、E-SATA及SATA晶片设定。

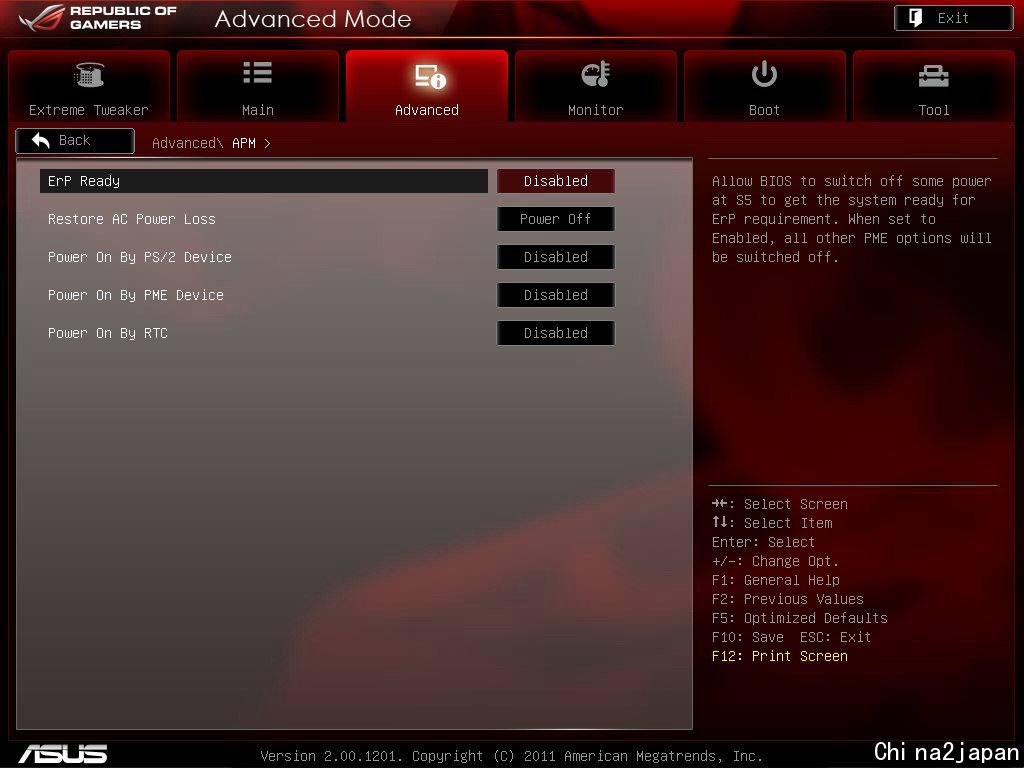

APM设定
iROG装置相关设定
ROG CONNECT设定
LED设定

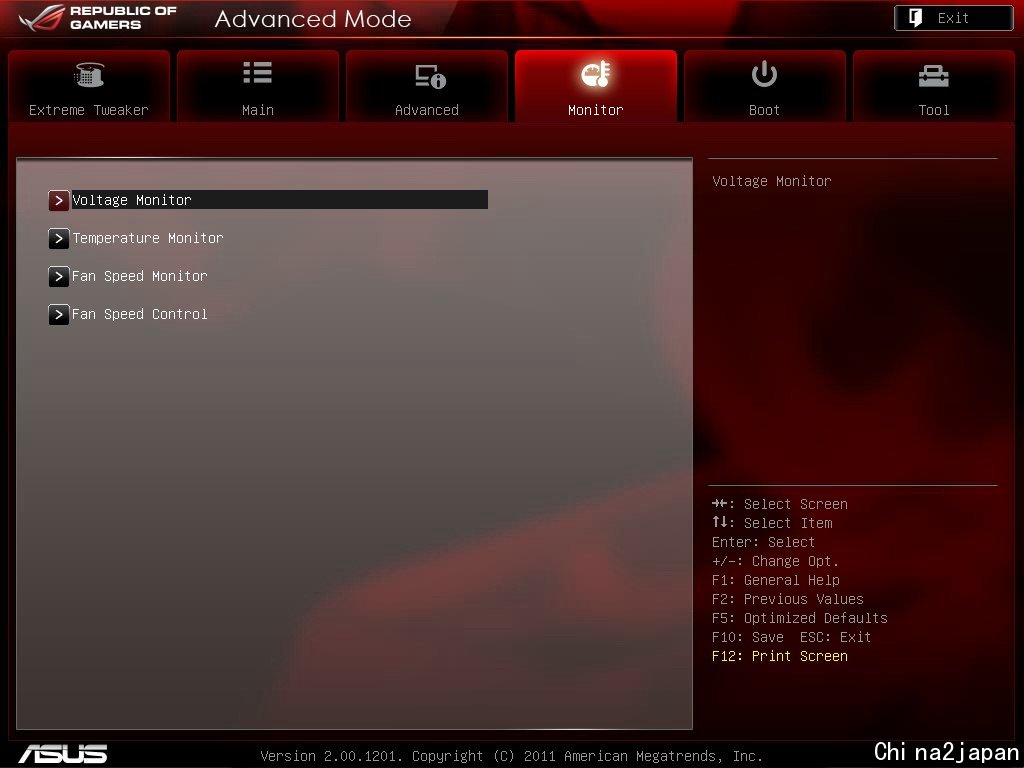

电源监控相关设定
硬体监控设定及数值

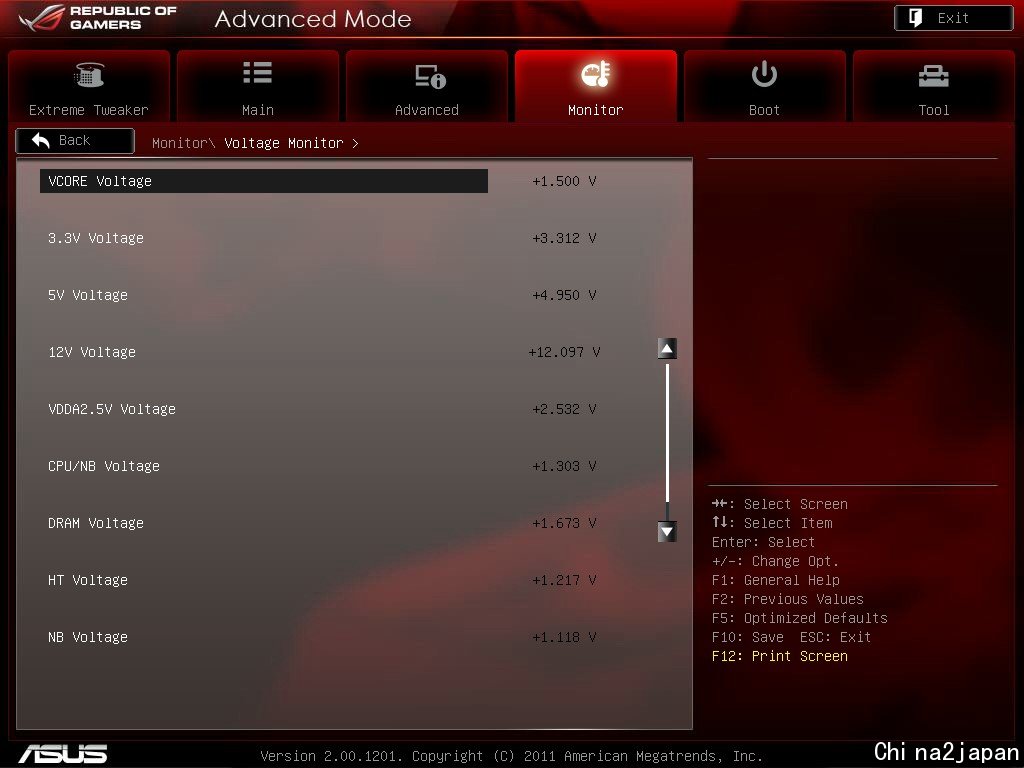

电压部分

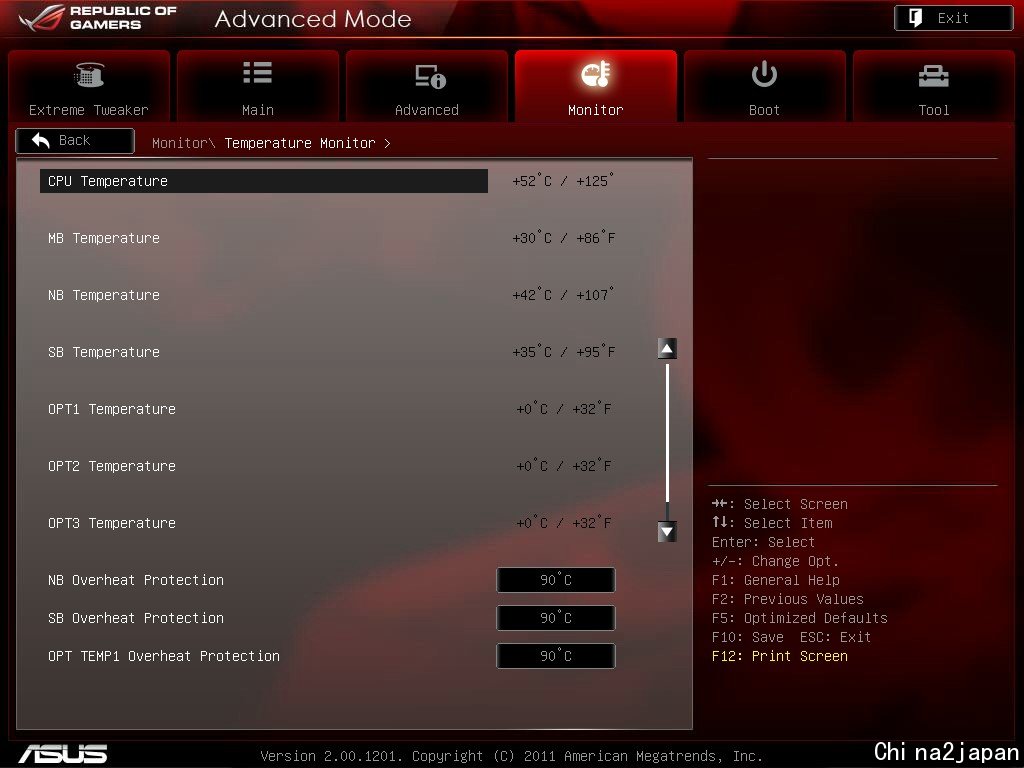

温度部分
风扇转速部分

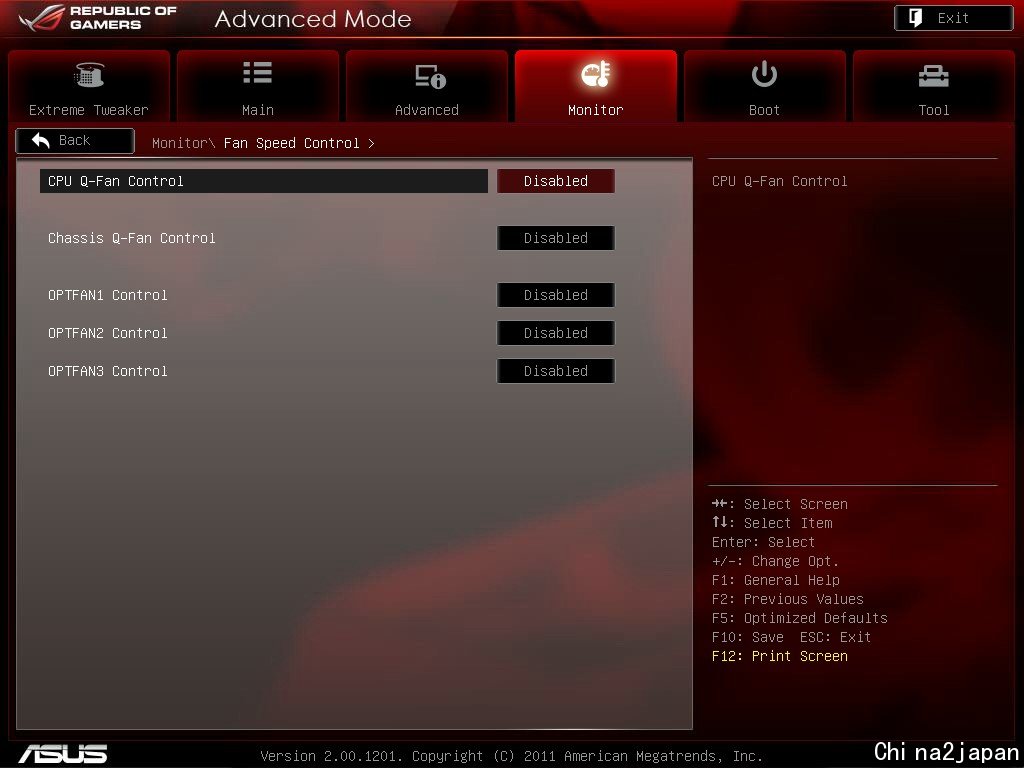

风扇转速控制部分
支援SMART Q-FAN

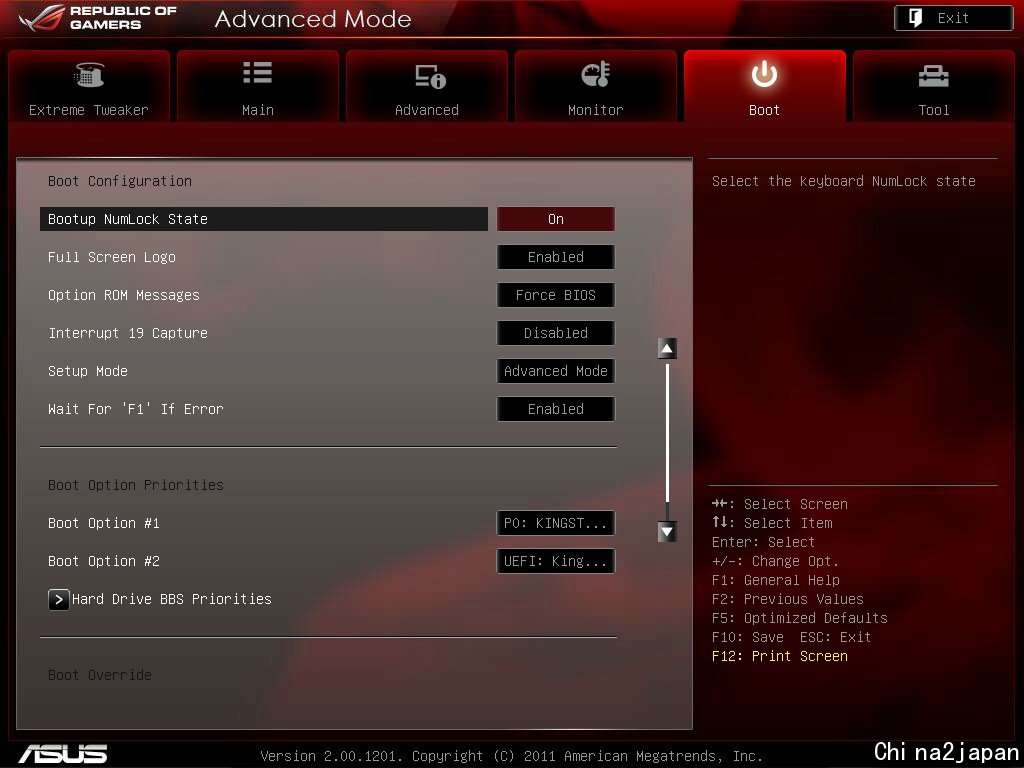

开机装置设定

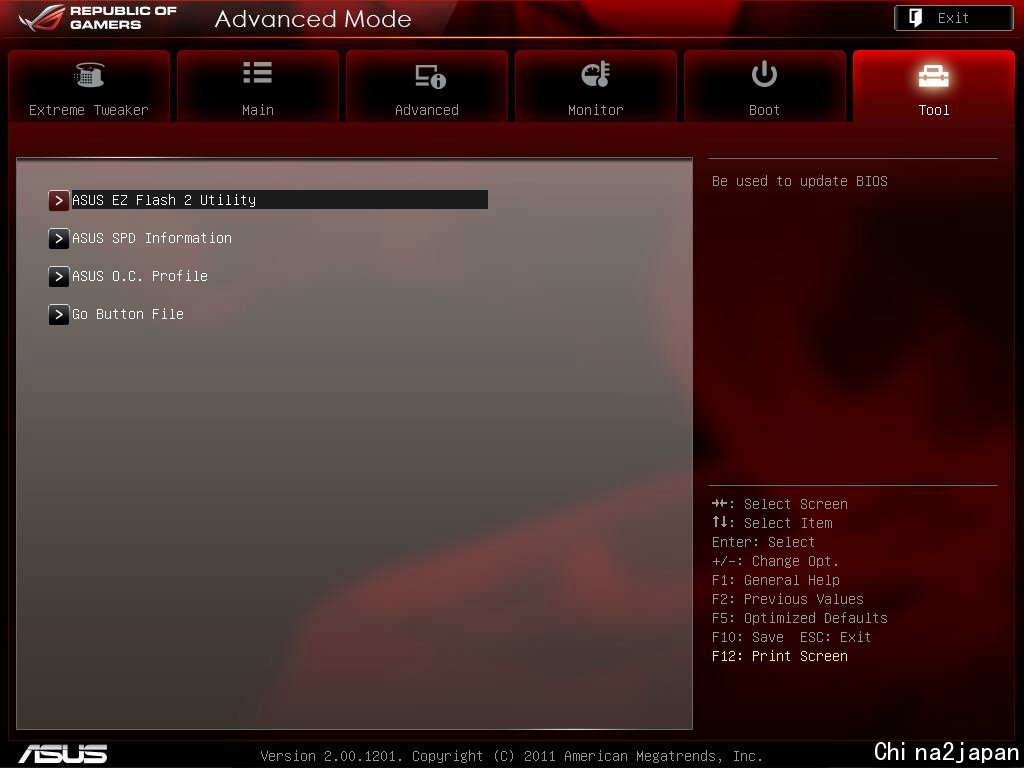

ASUS Tools
有OC Profile、EZ FLASH2、GO BUTTON及SPD Information。

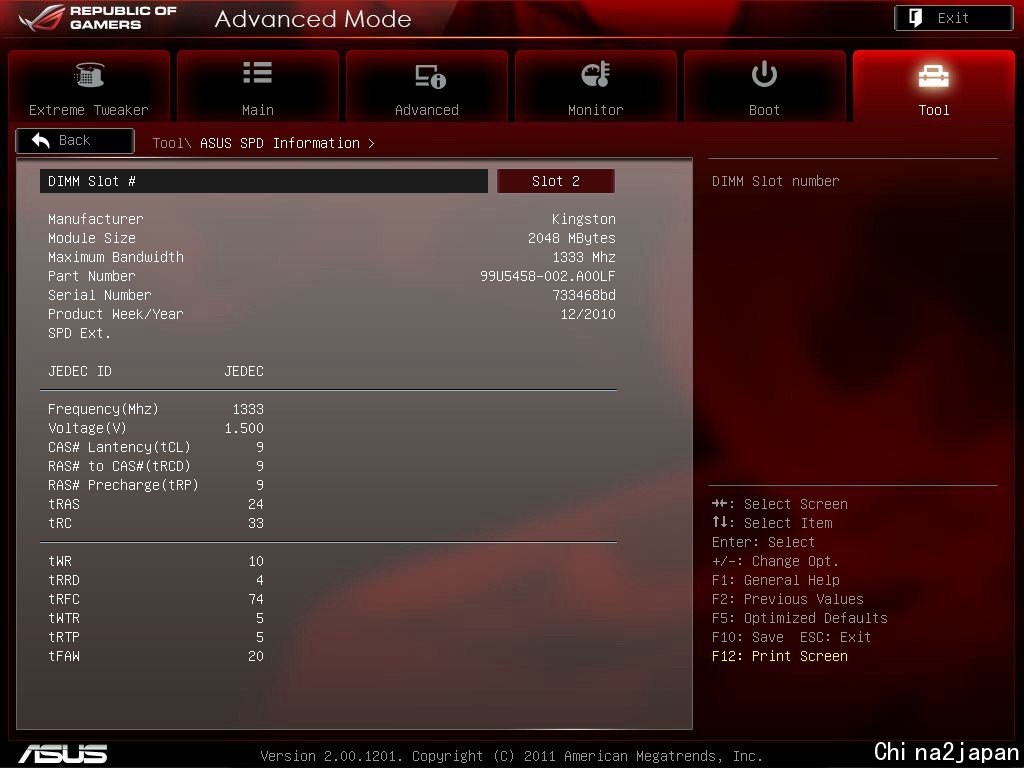

SPD Information

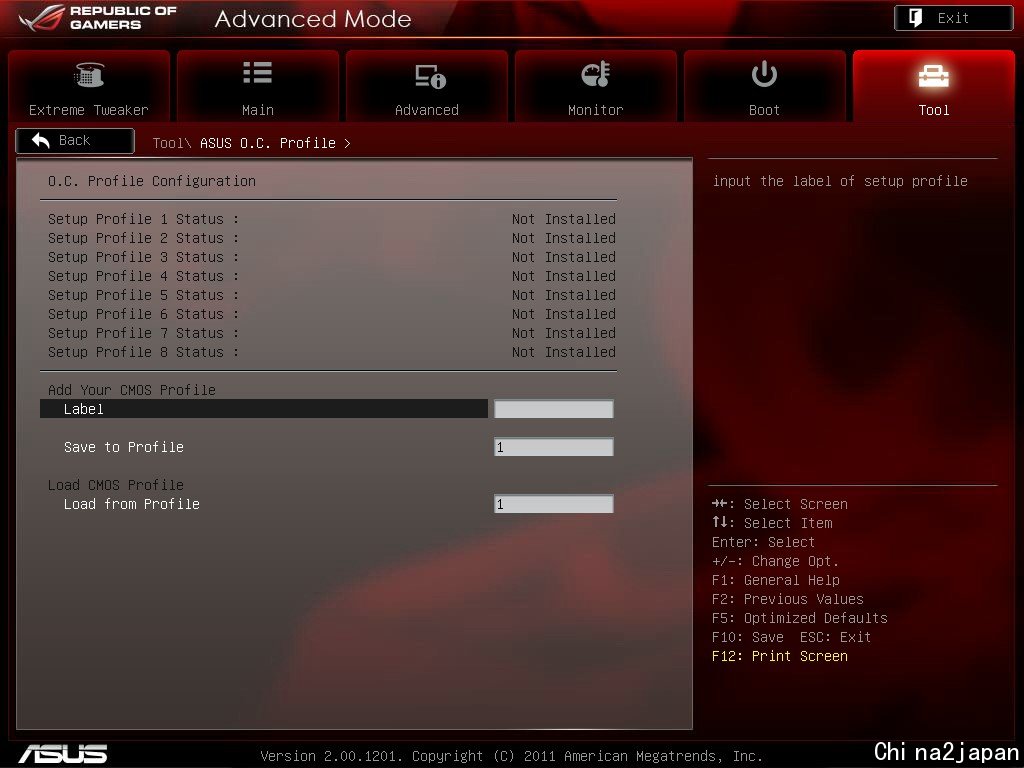

OC Profile
总共有8组。

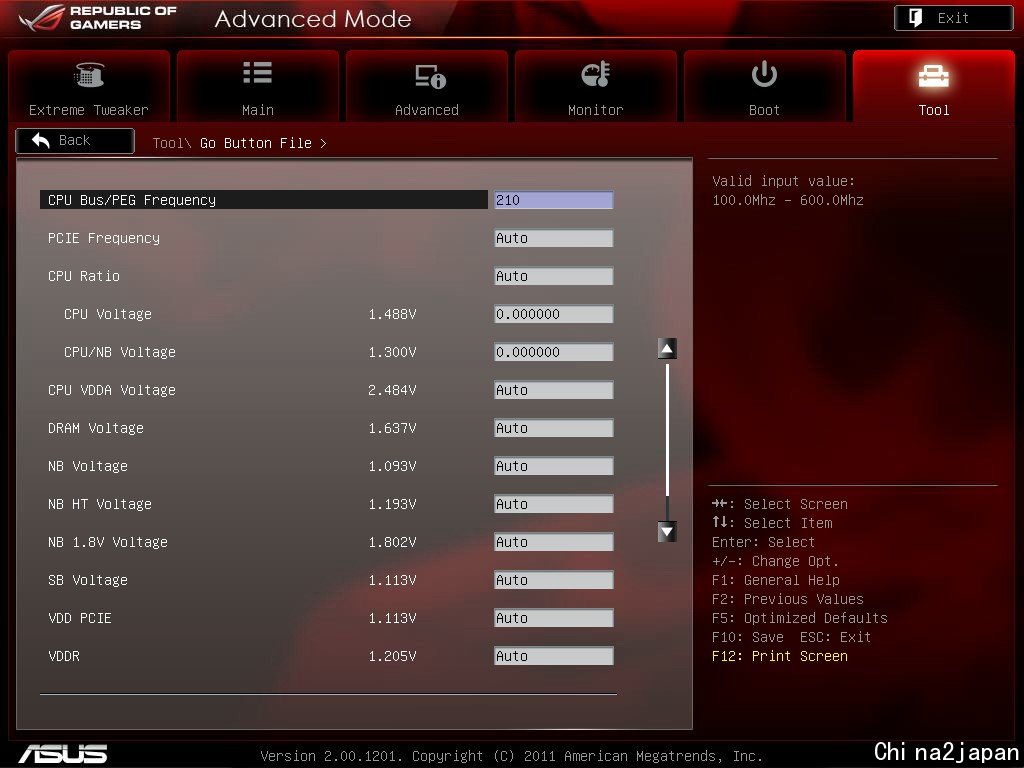

GO BUTTON file

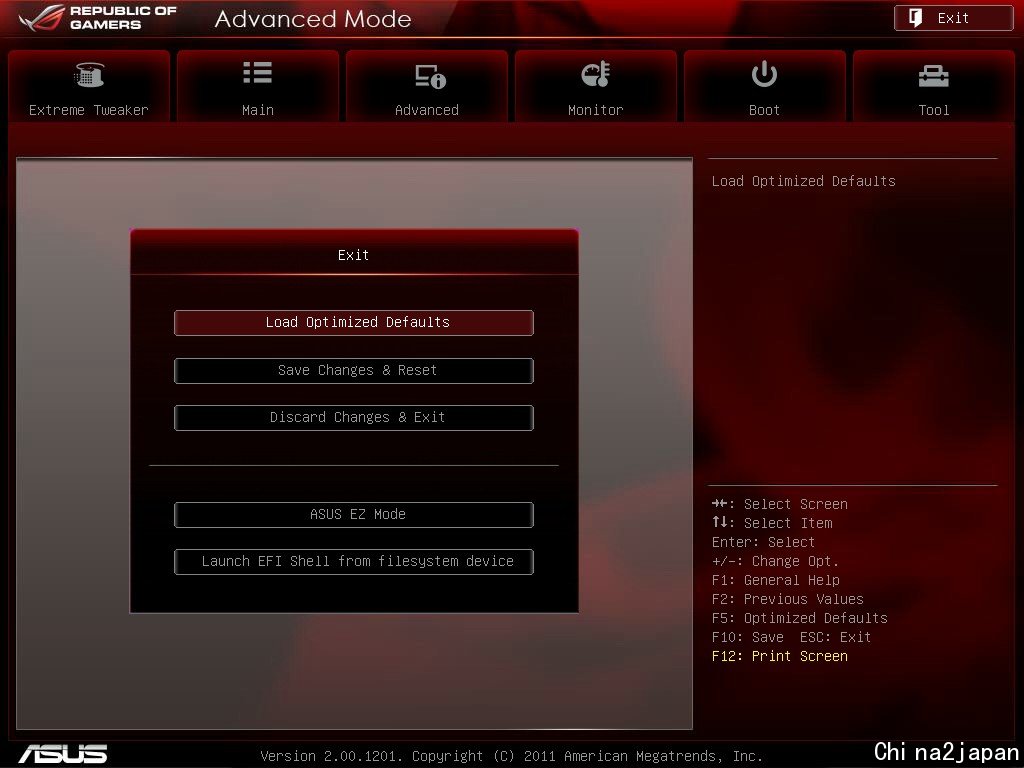

Exit及EZ Mode
效能实测
测试环境
CPU：AMD Phenom II X6 1100T
RAM：Kingston KVR DDR3 1333 4G Kit
MB：ASUS ROG Crosshair V Formula
VGA：AMD HD6870
HD：Kingston SSD NOW+ 64G
POWER：Cooler Master Silent Pro Gold 1200W
COOLING：CPU水冷+主机板原厂空冷
作业系统:WIN7 X64
测试效能表现
By AUTO下CPU+DDR3 1600效能表现

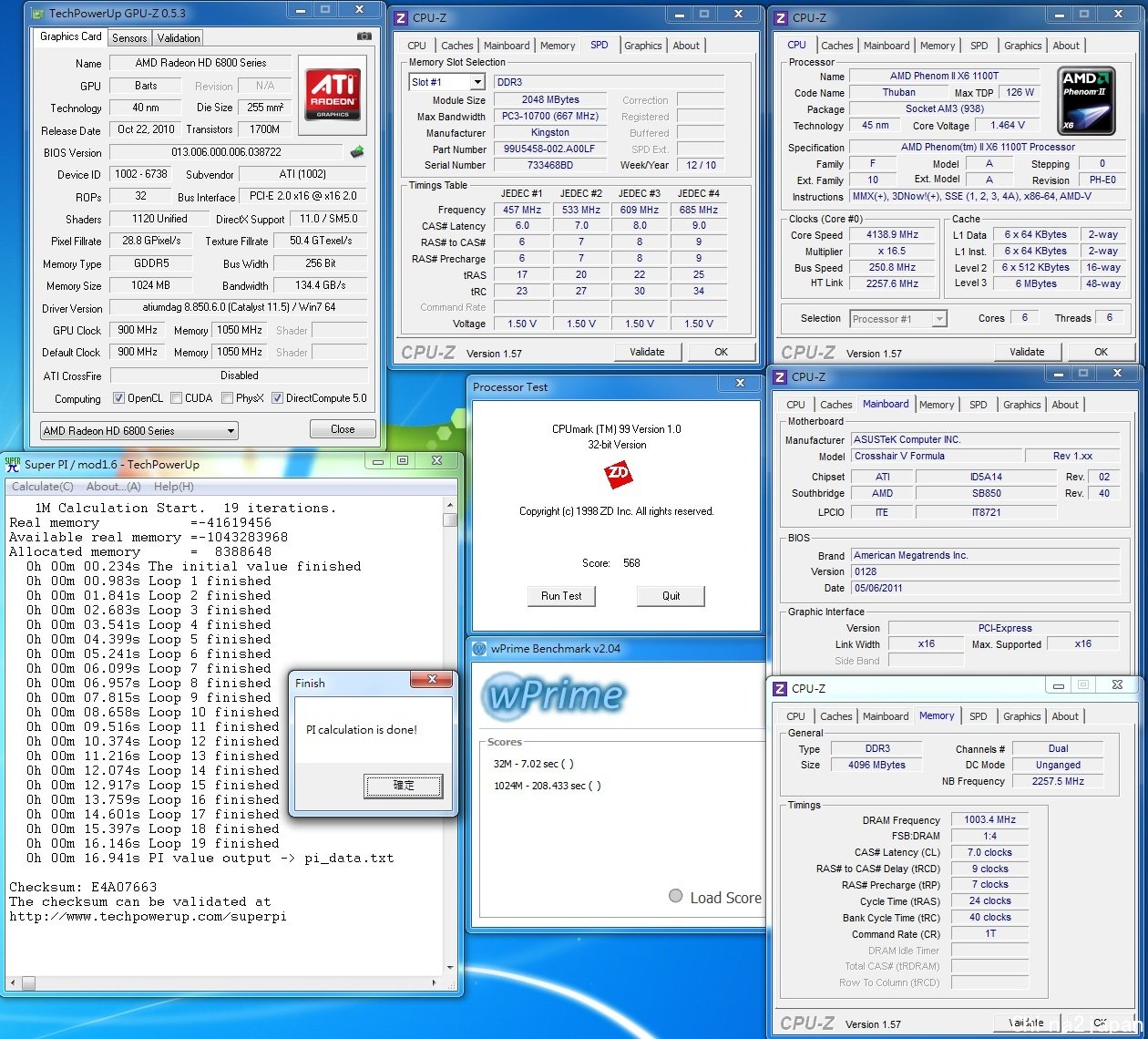

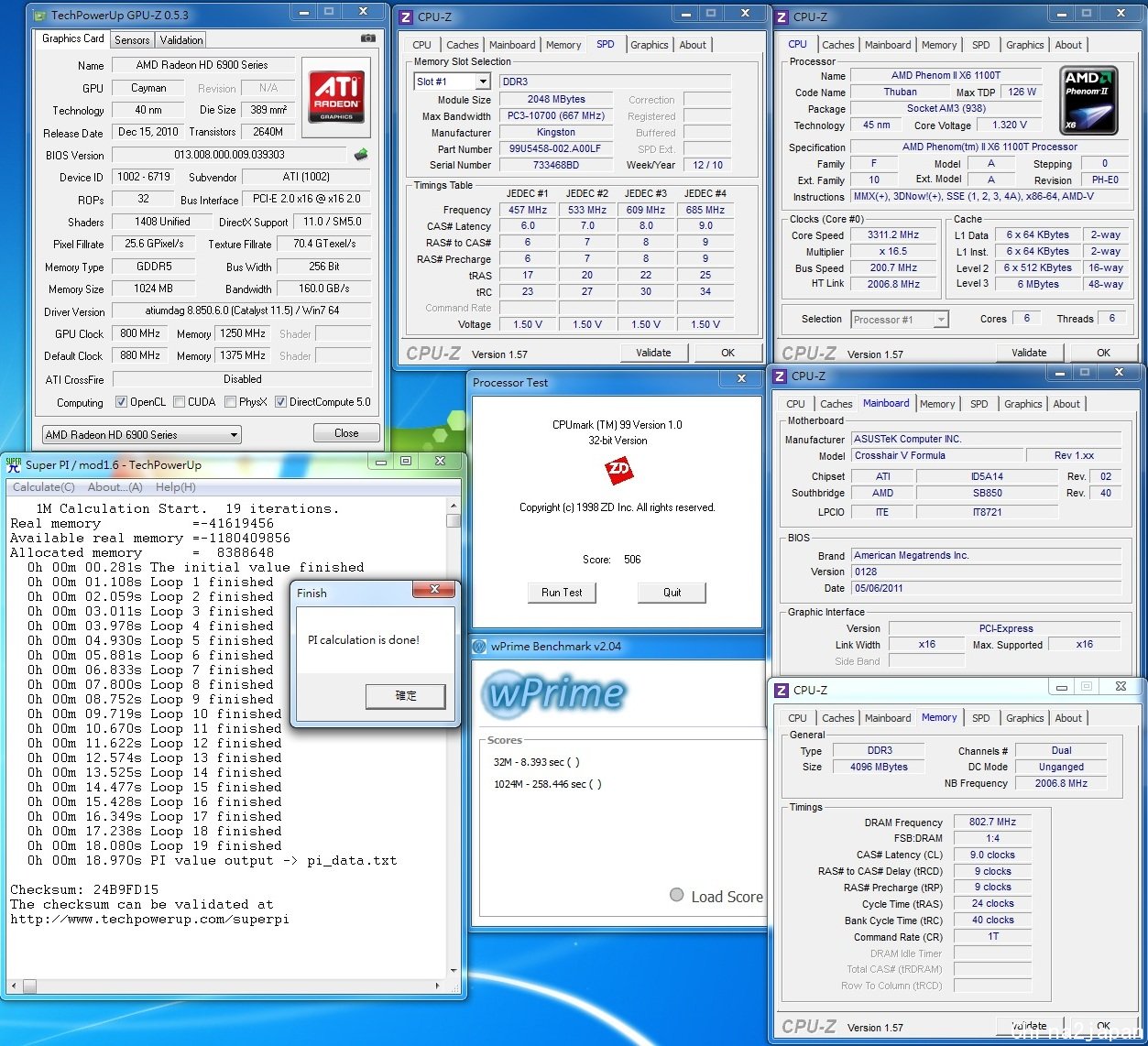

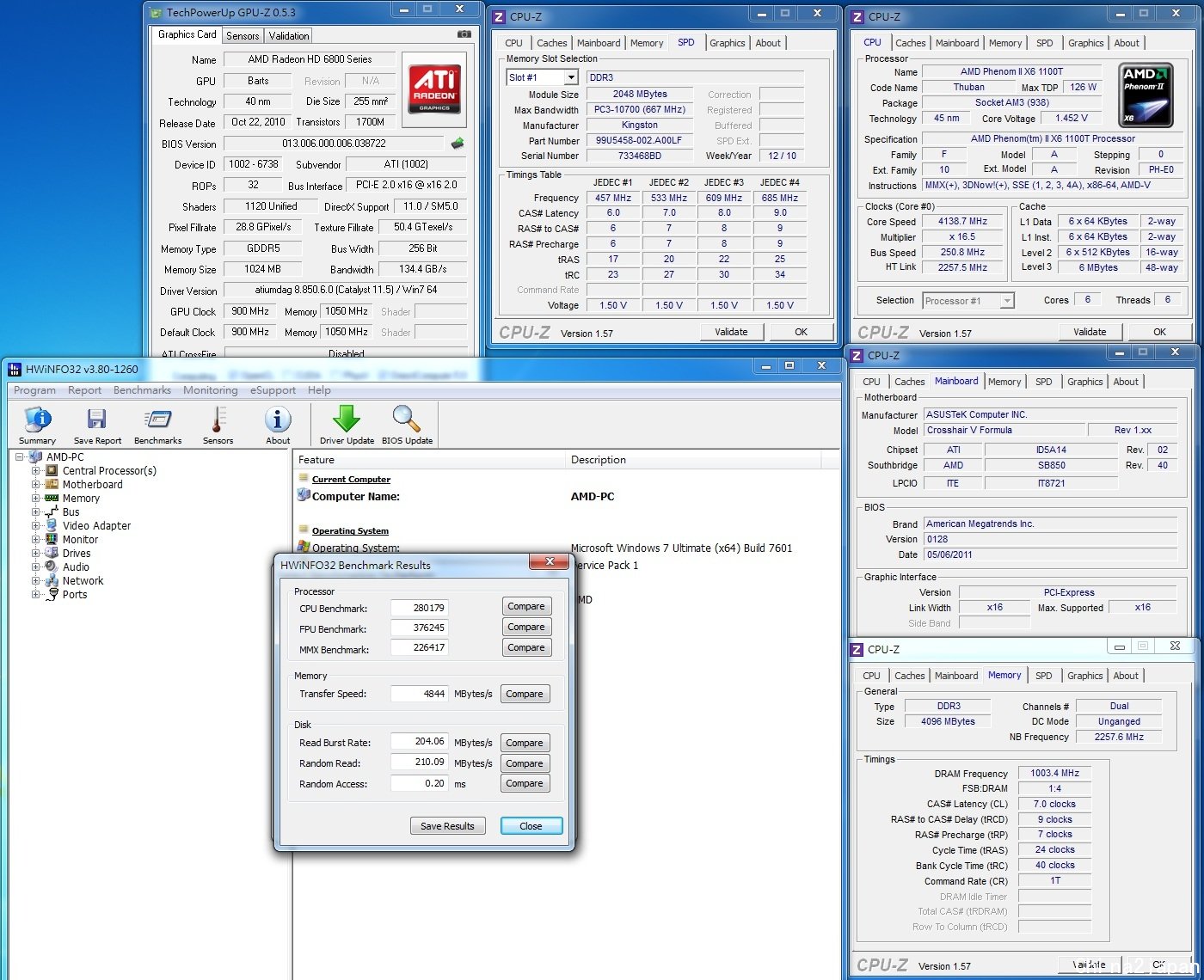

CPU-Z的侦测、GPU-Z、CPU MARK、PI 1M及WPRIME效能测试
Fritz Chess Benchmark、Nuclearus

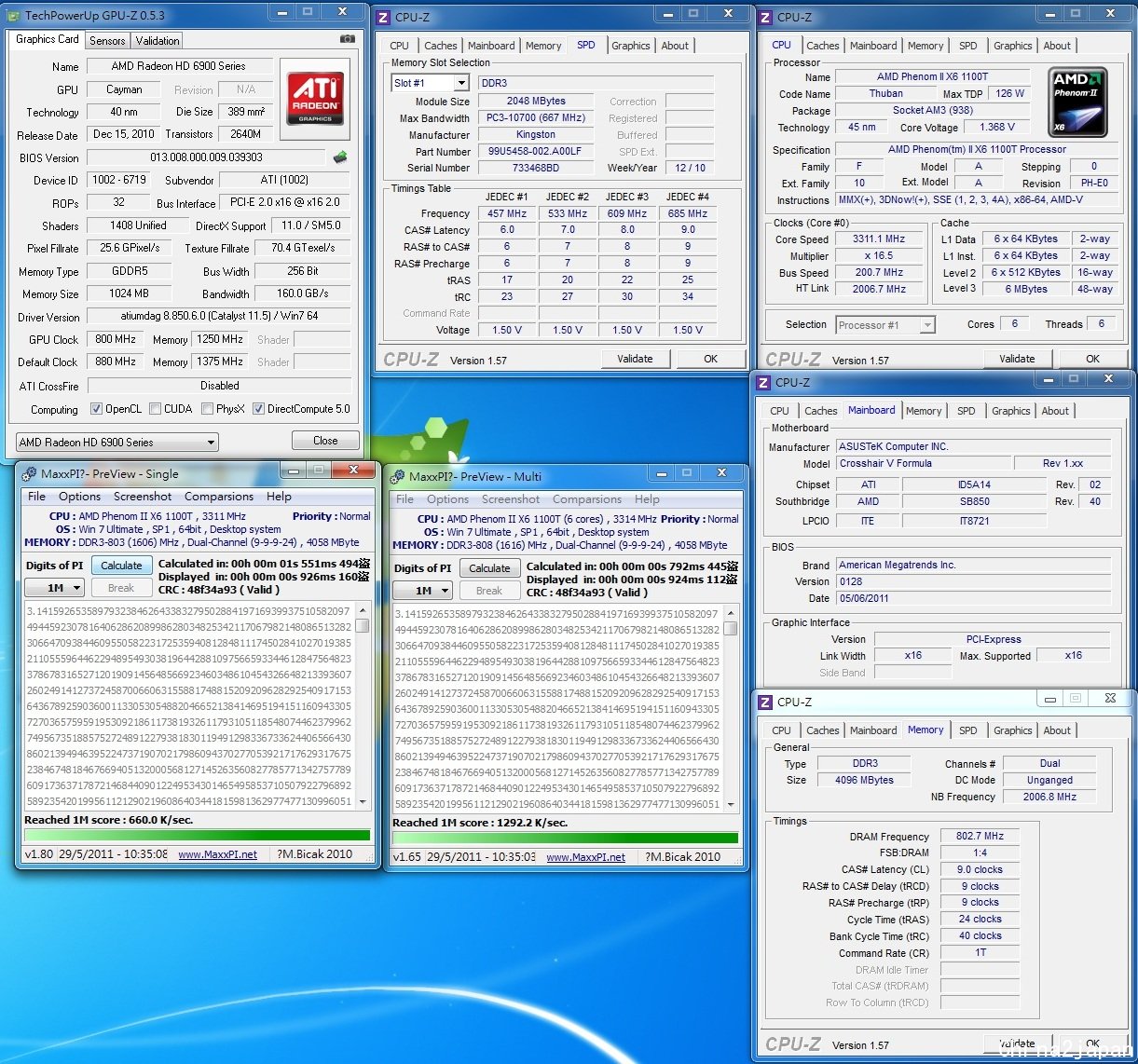

MaxxPI2M&MaxxPI2

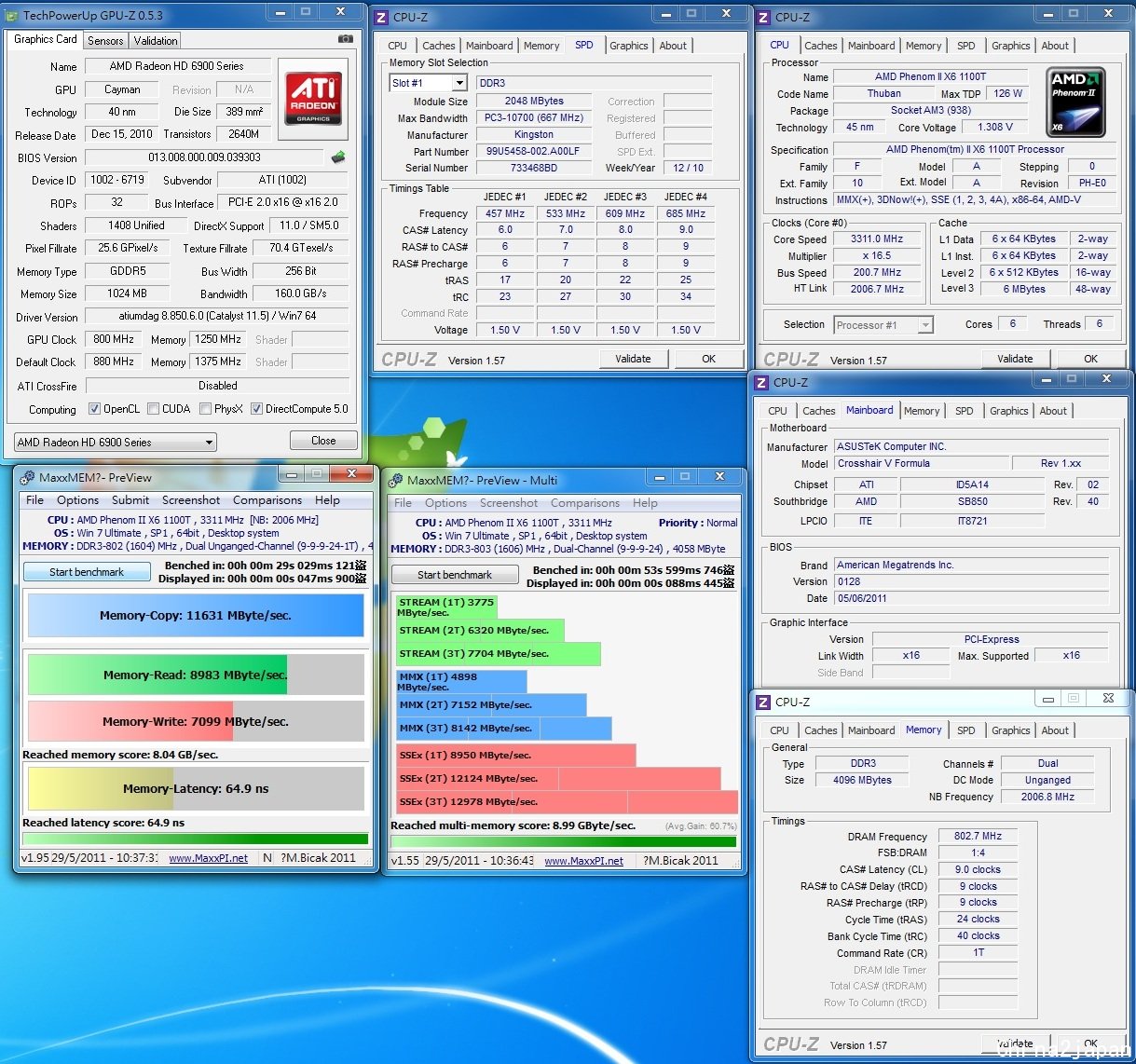

MaxxMEM&MaxxMEM2M
LINPACK效能测试

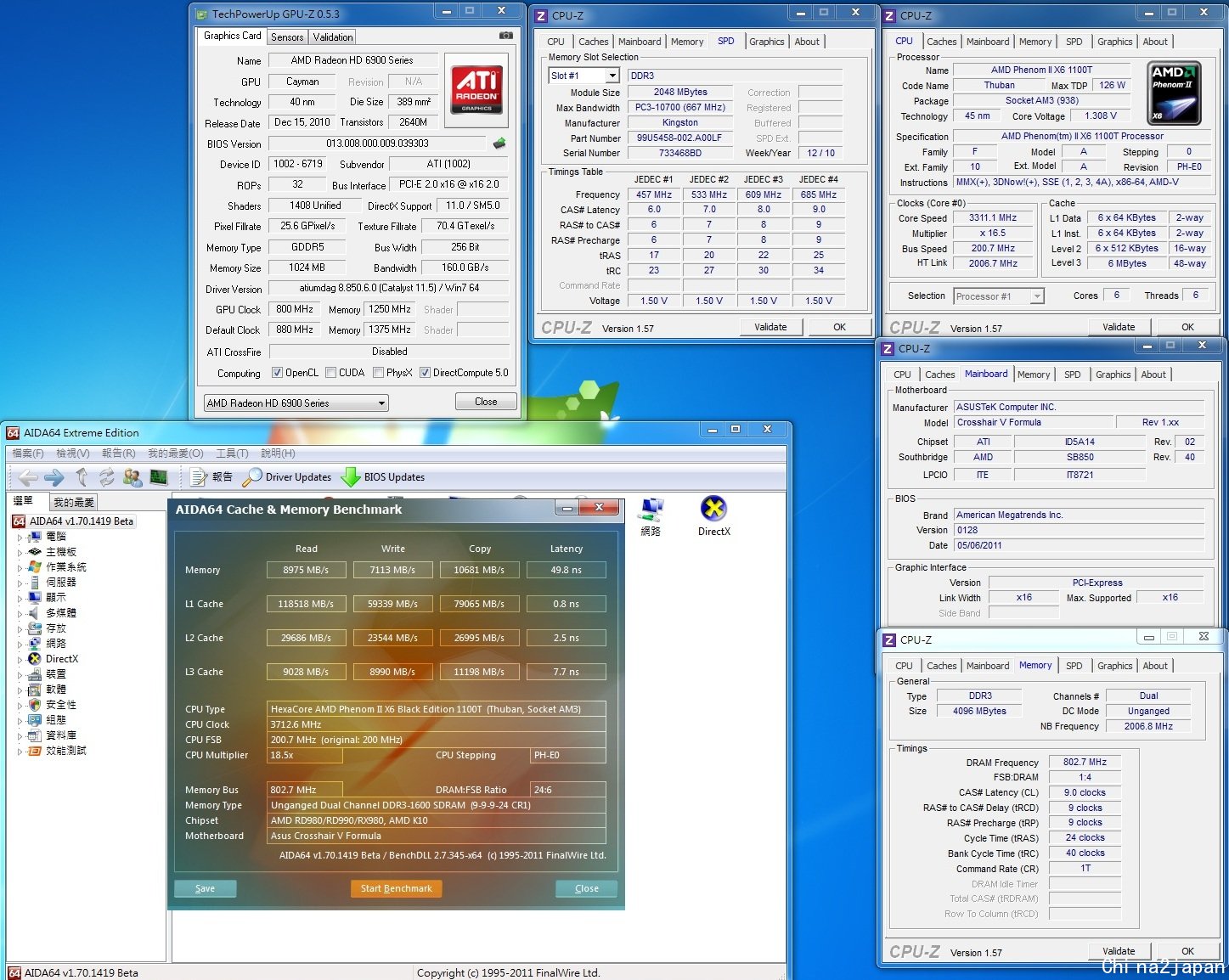

AIDA记忆体频宽
HWiNFO

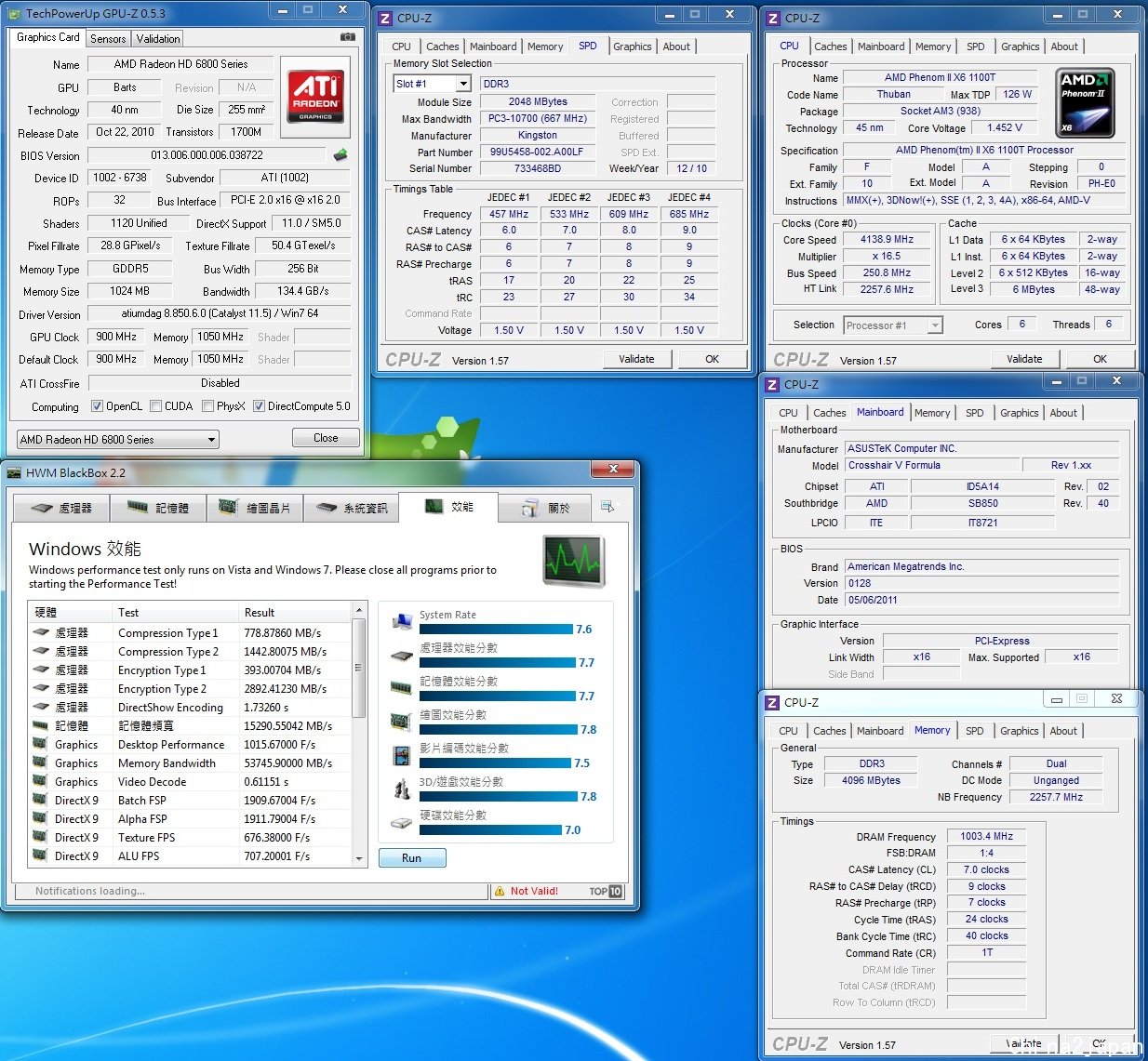

BLACKBOX 2.2

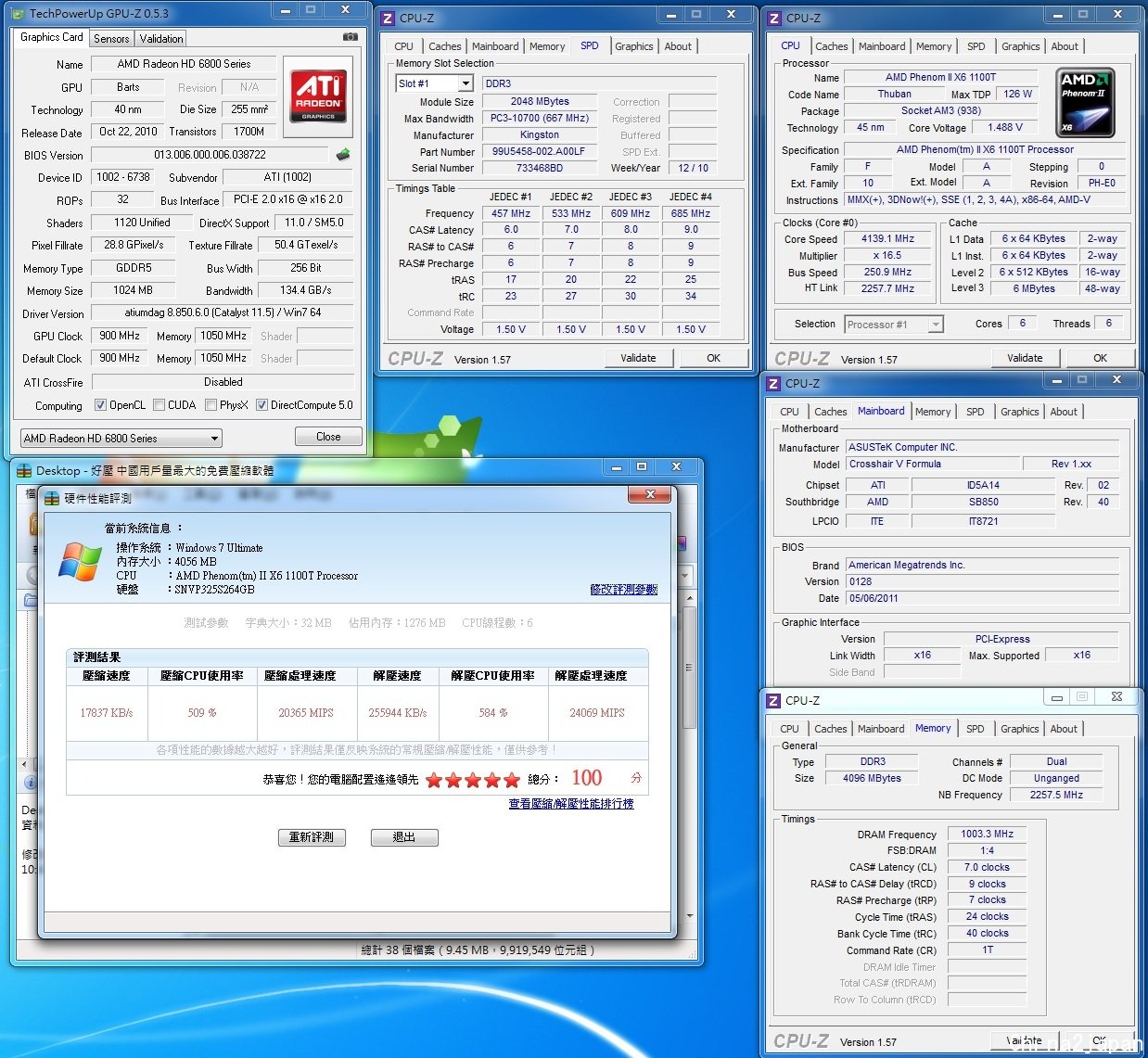

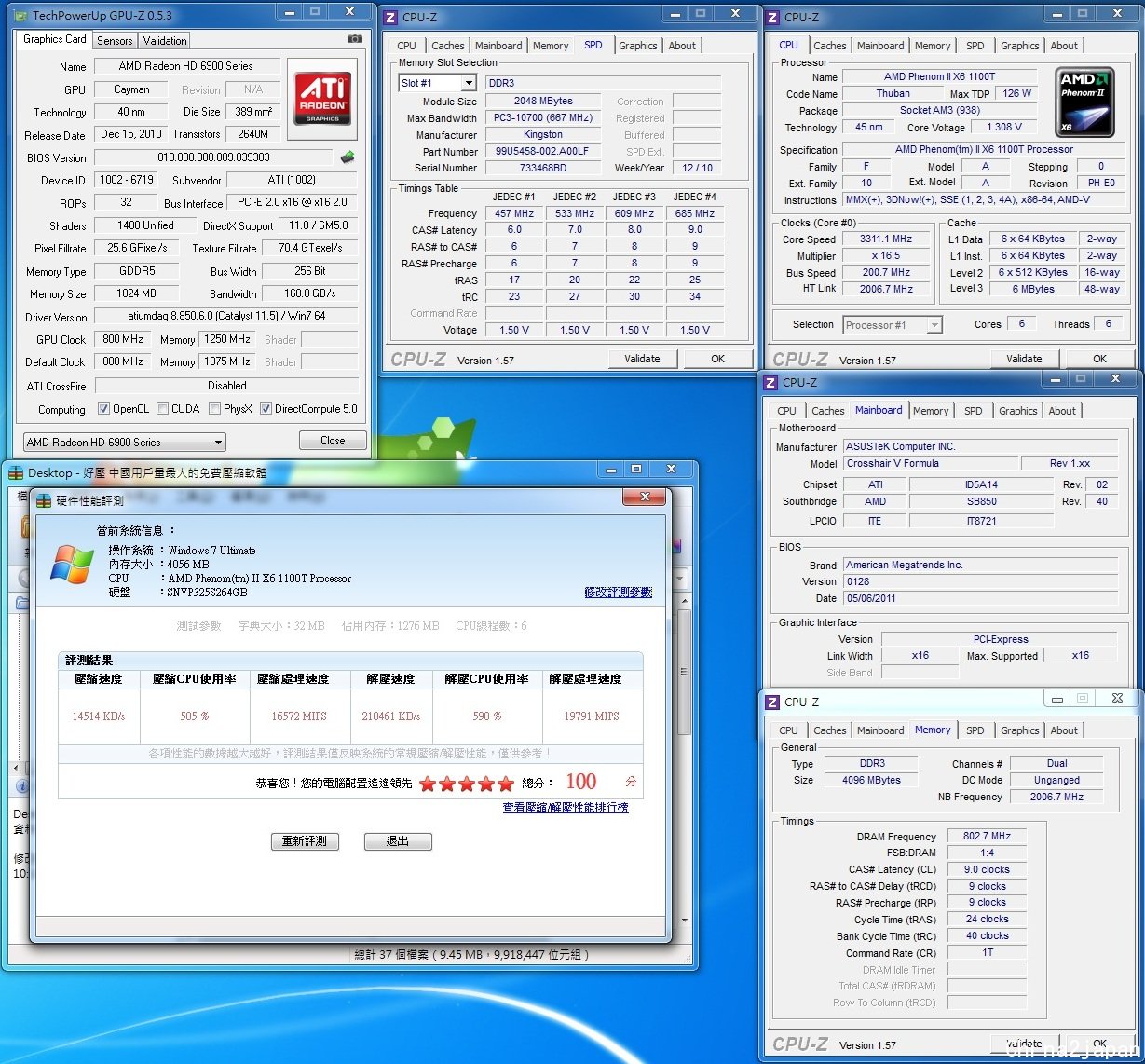

压缩/解压缩效能

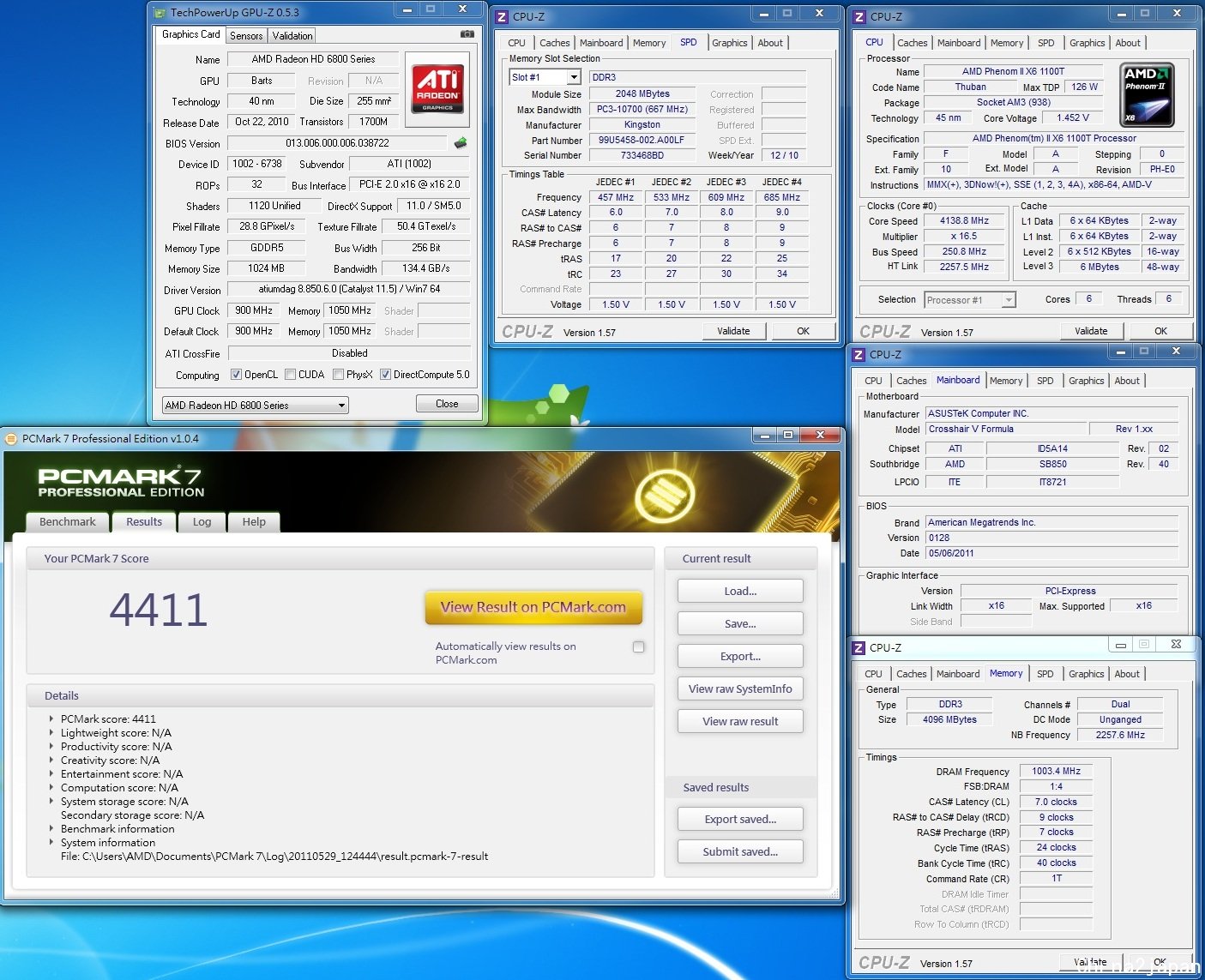

PCMARK 11

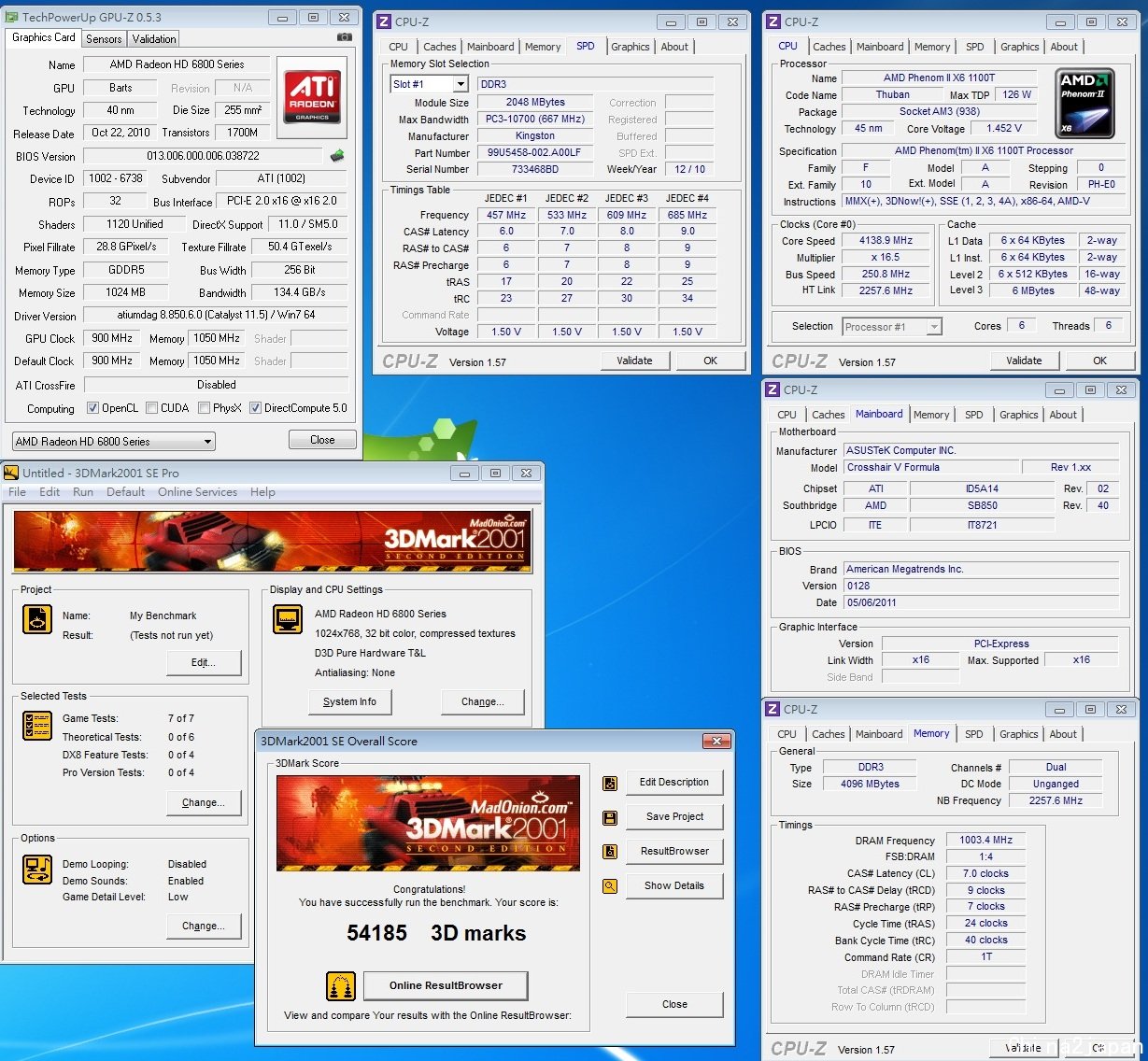

3DMARK 01
3DMARK 03

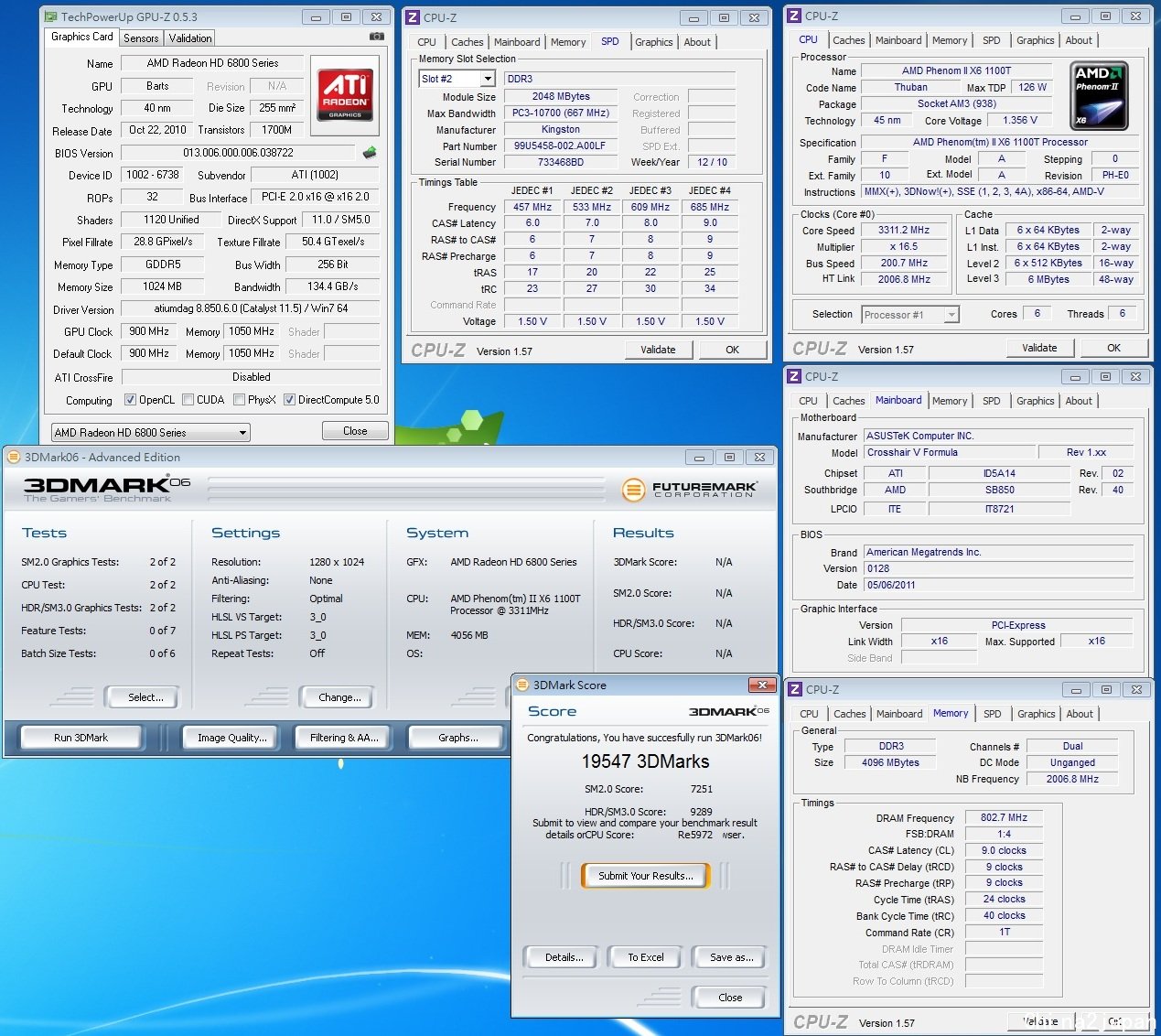

3DMARK 06
3DMARK VANTAGE
3DMARK 11

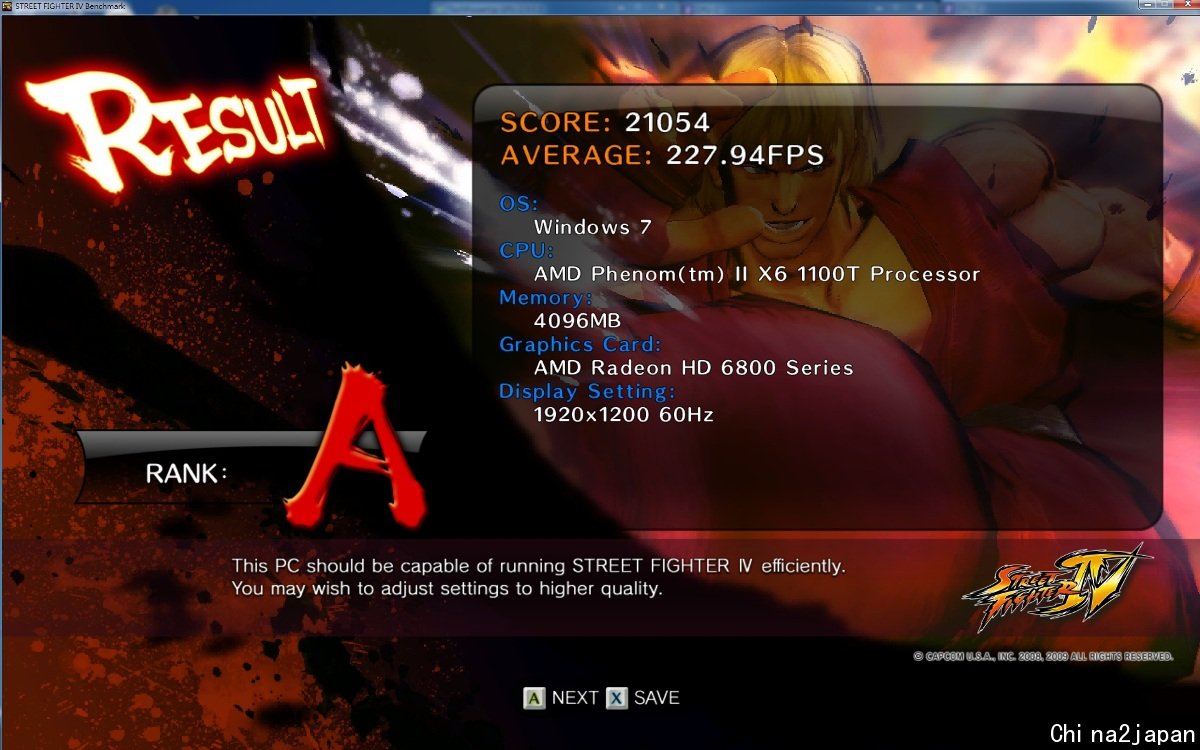

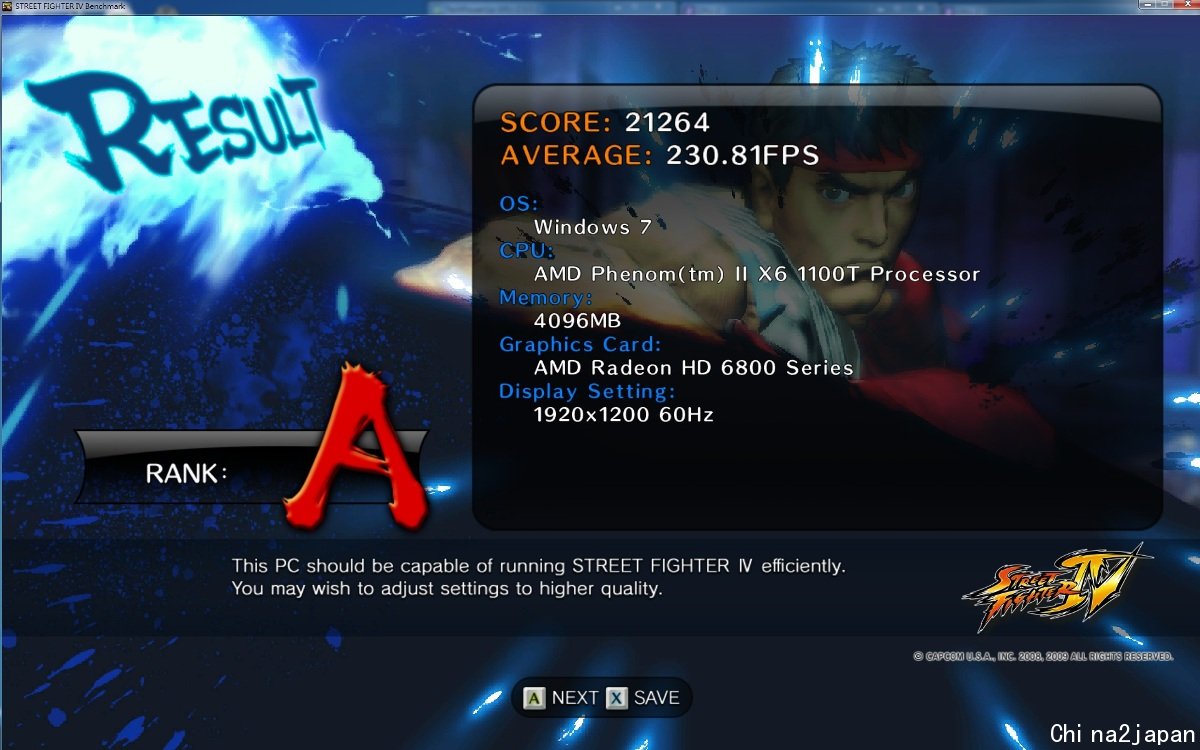

STREET FIGHTER4 Benchmark

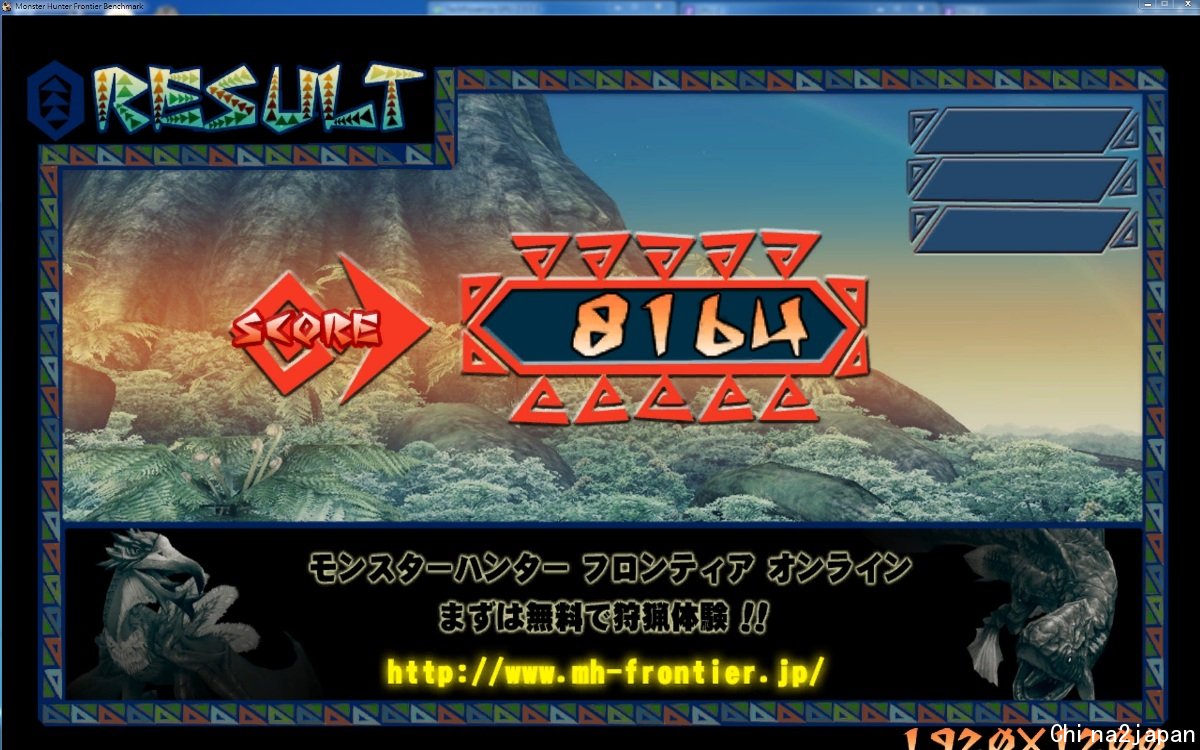

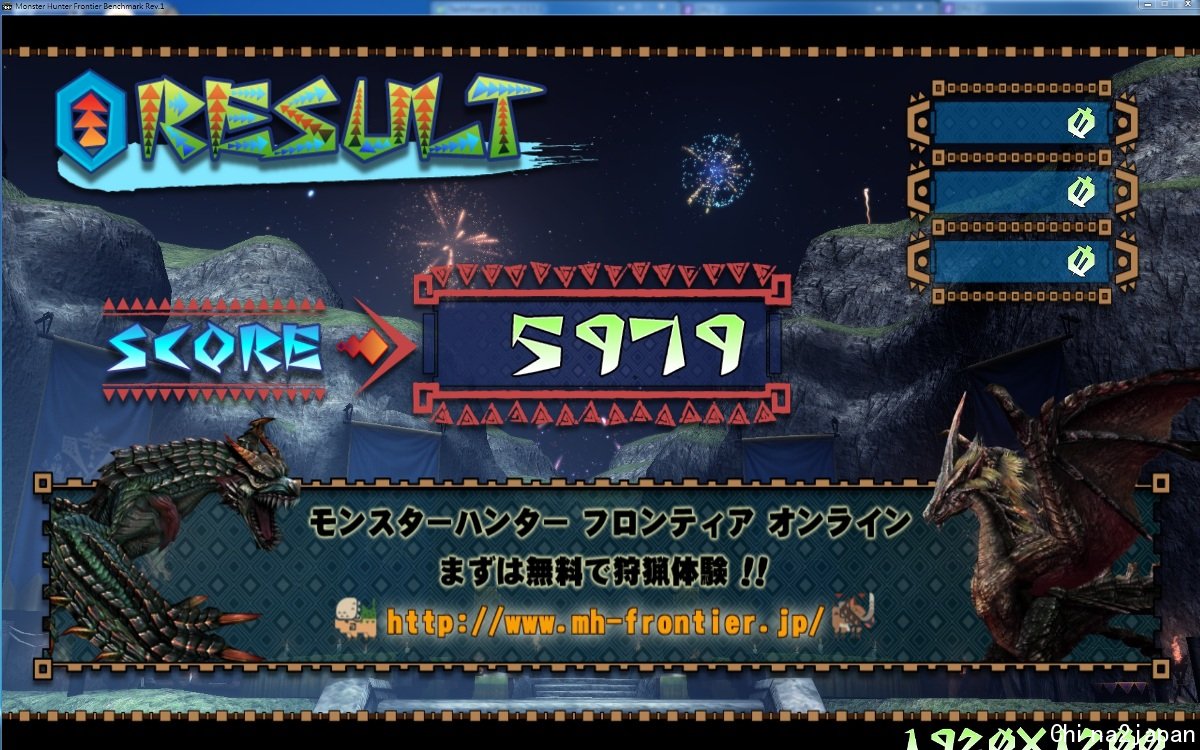

MHF Benchmark
MHF Benchmark 绊

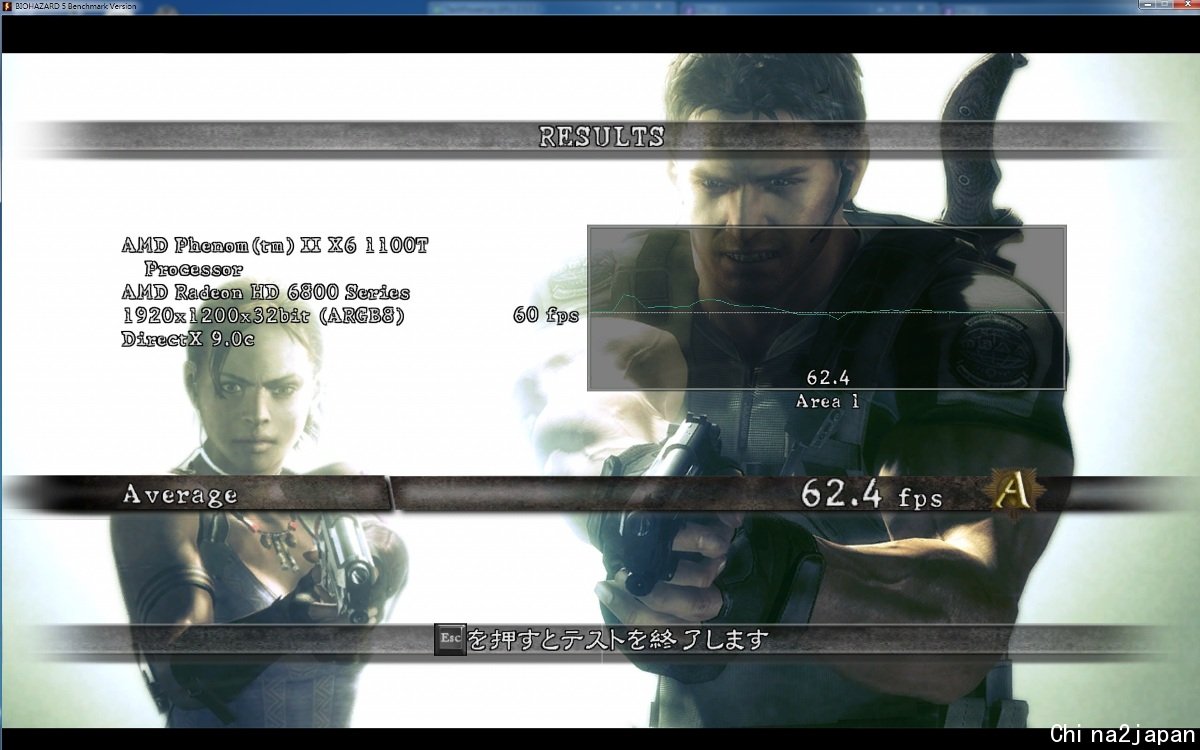

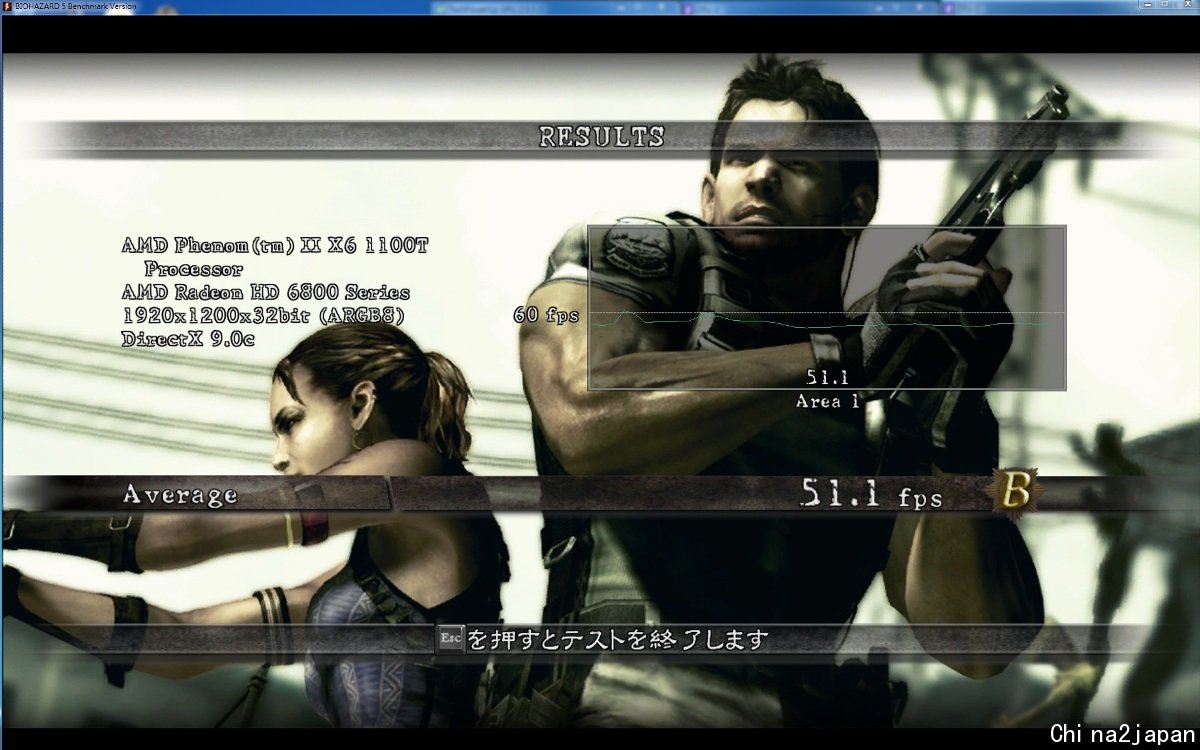

BIO5 Benchmark DX9 1920*1200
DX10 1920*1200

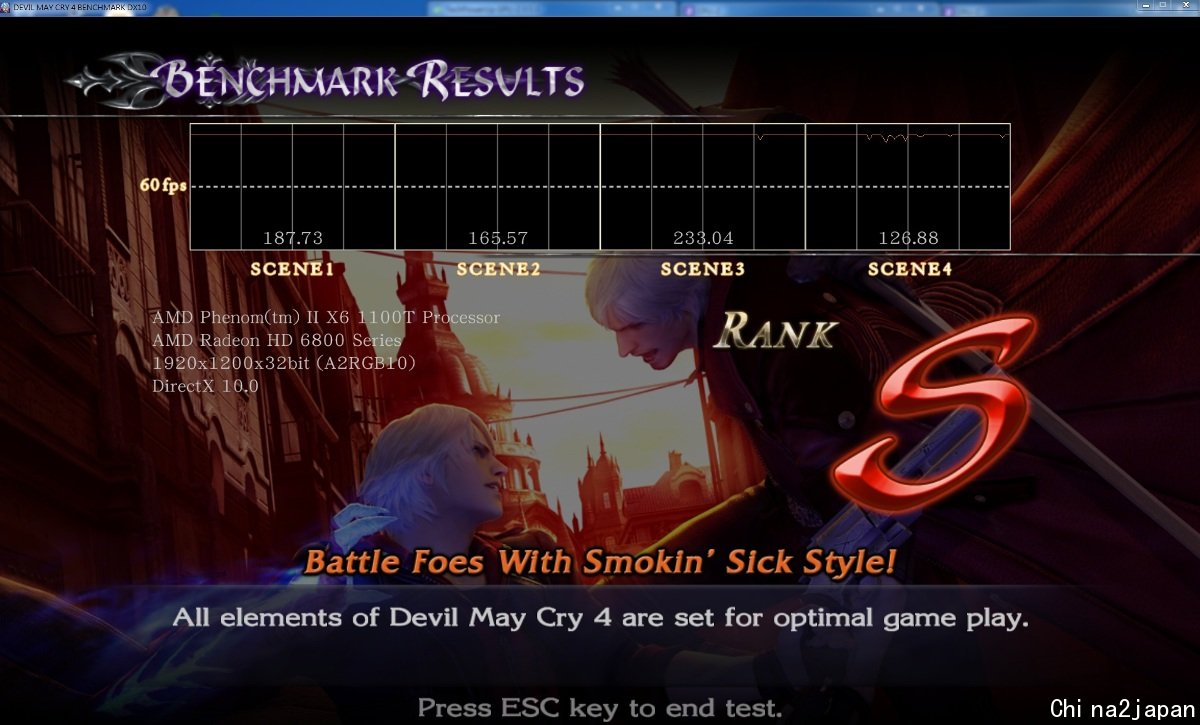

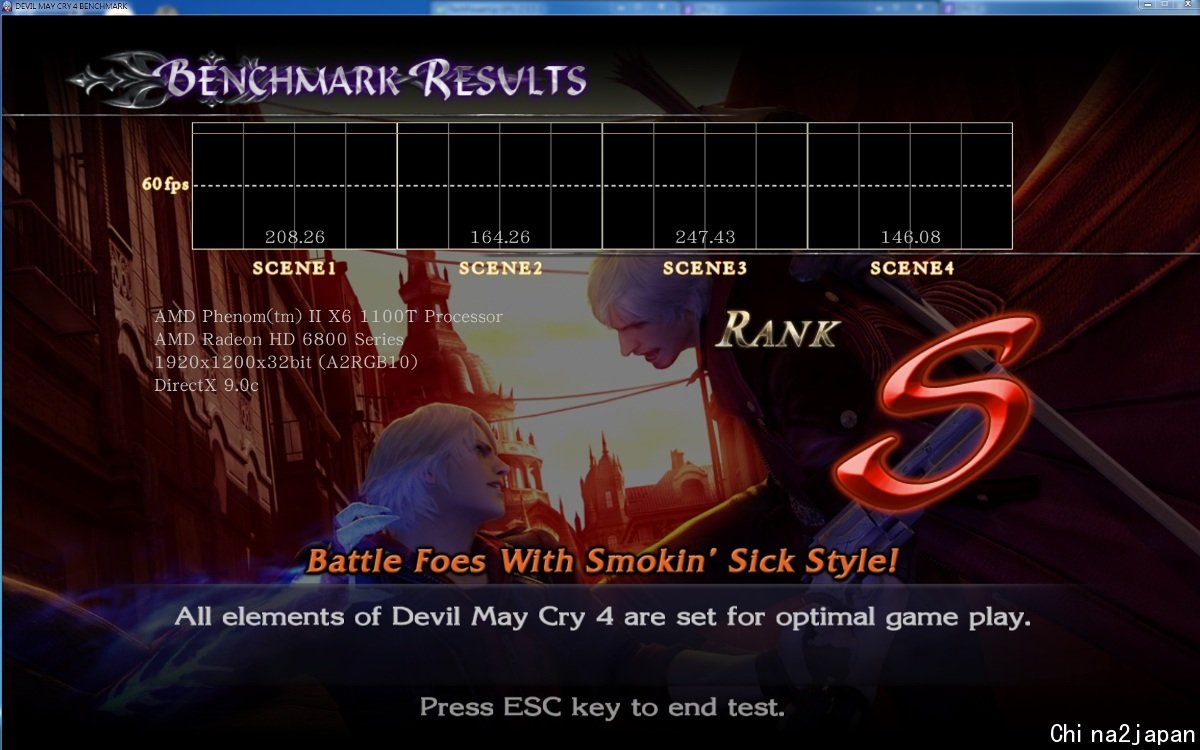

DEVIL MAY CRY4 Benchmark
DX9
DX10

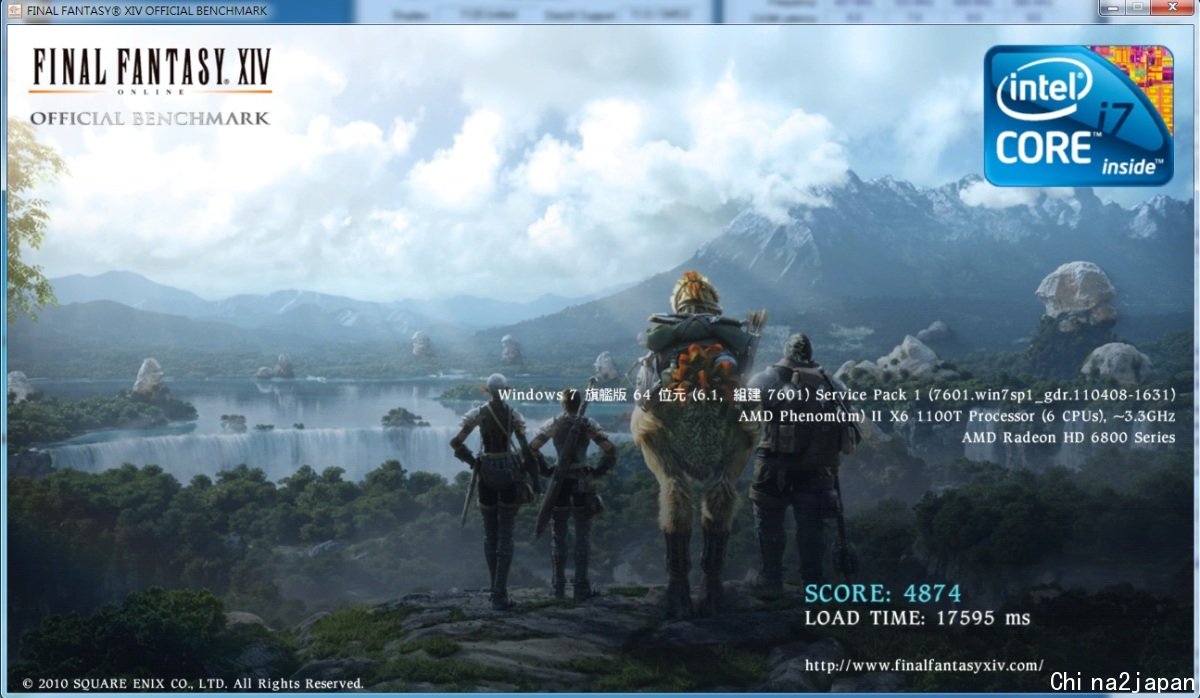

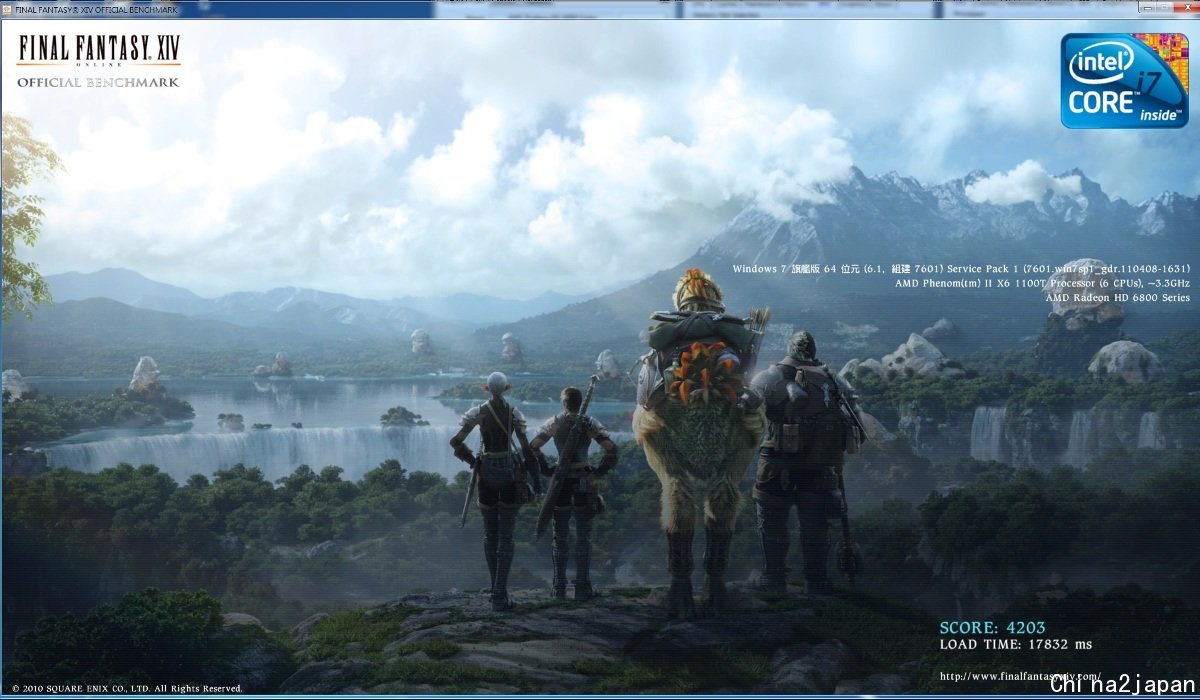

Final Fantasy XIV Benchmark High
Final Fantasy XIV Benchmark Low

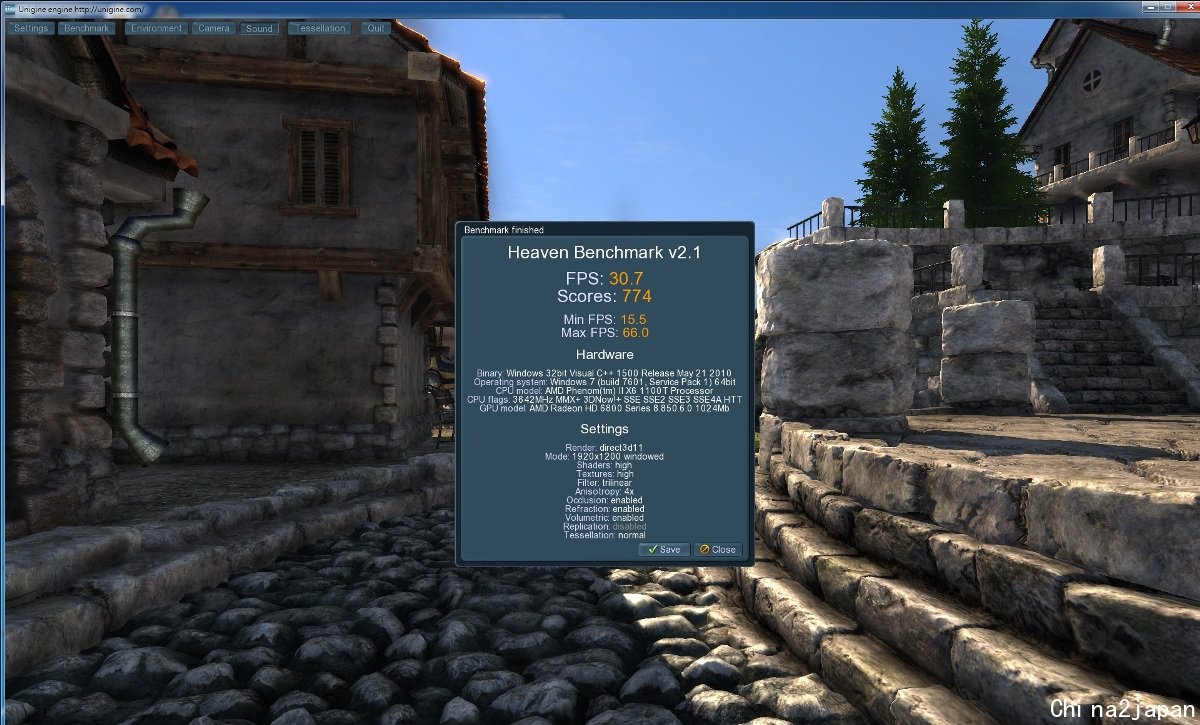

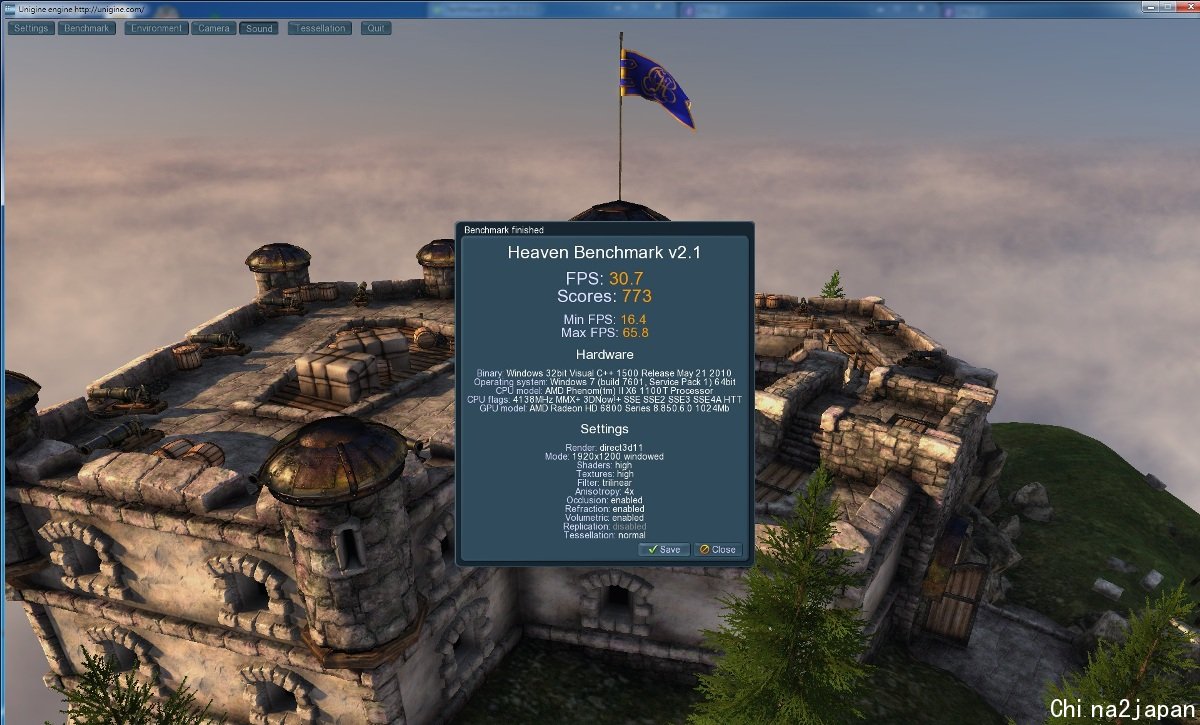

HEAVEN BENCHMARK 2.1

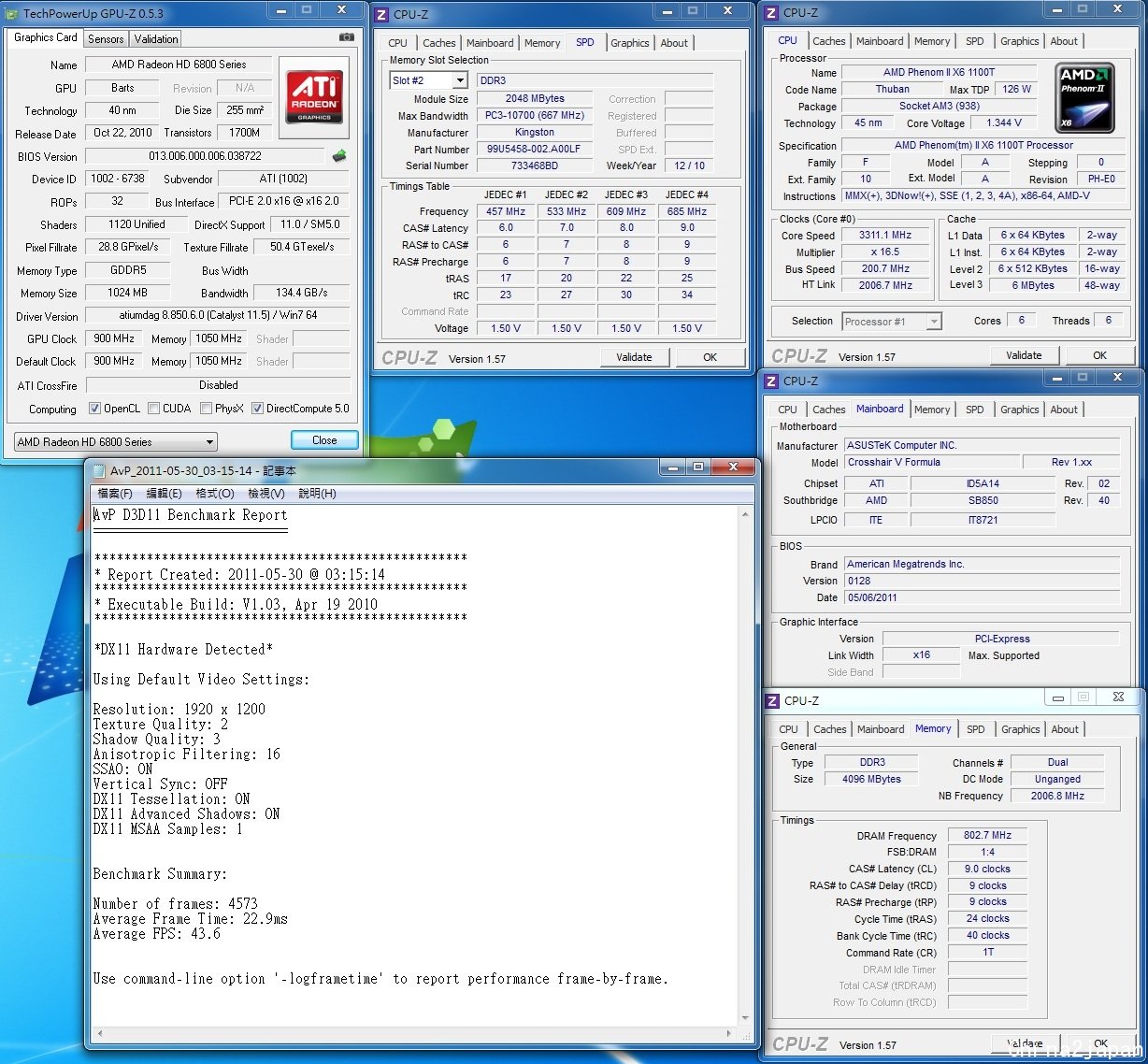

异形战场Benchmark

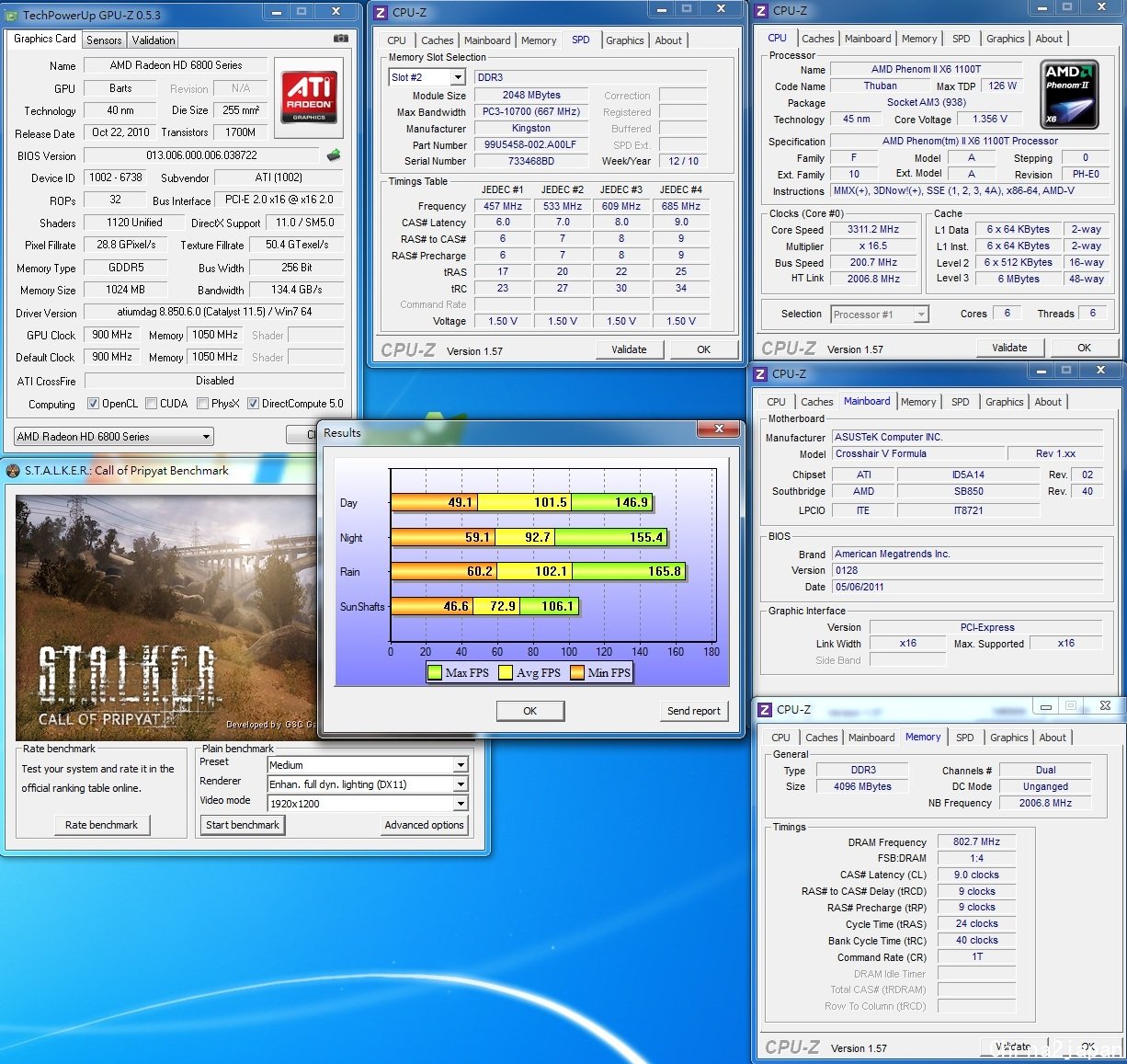

STALKER Call of Pripyat DirectX 11 Benchmark

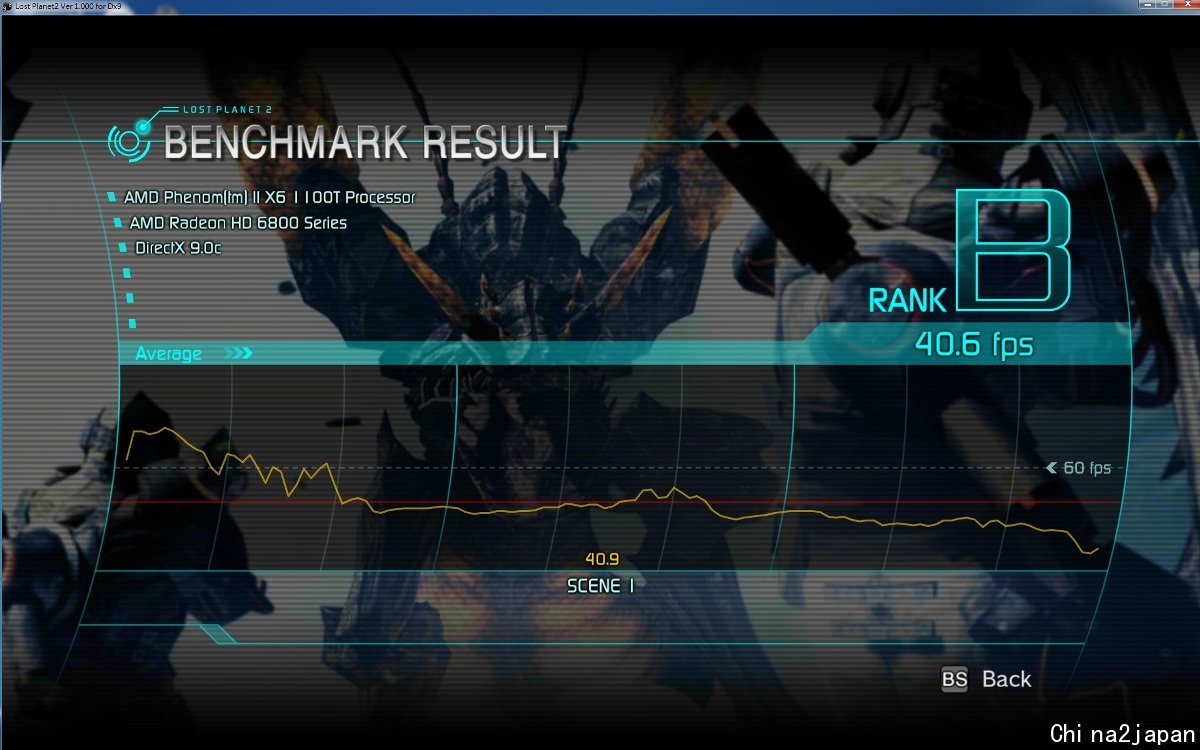

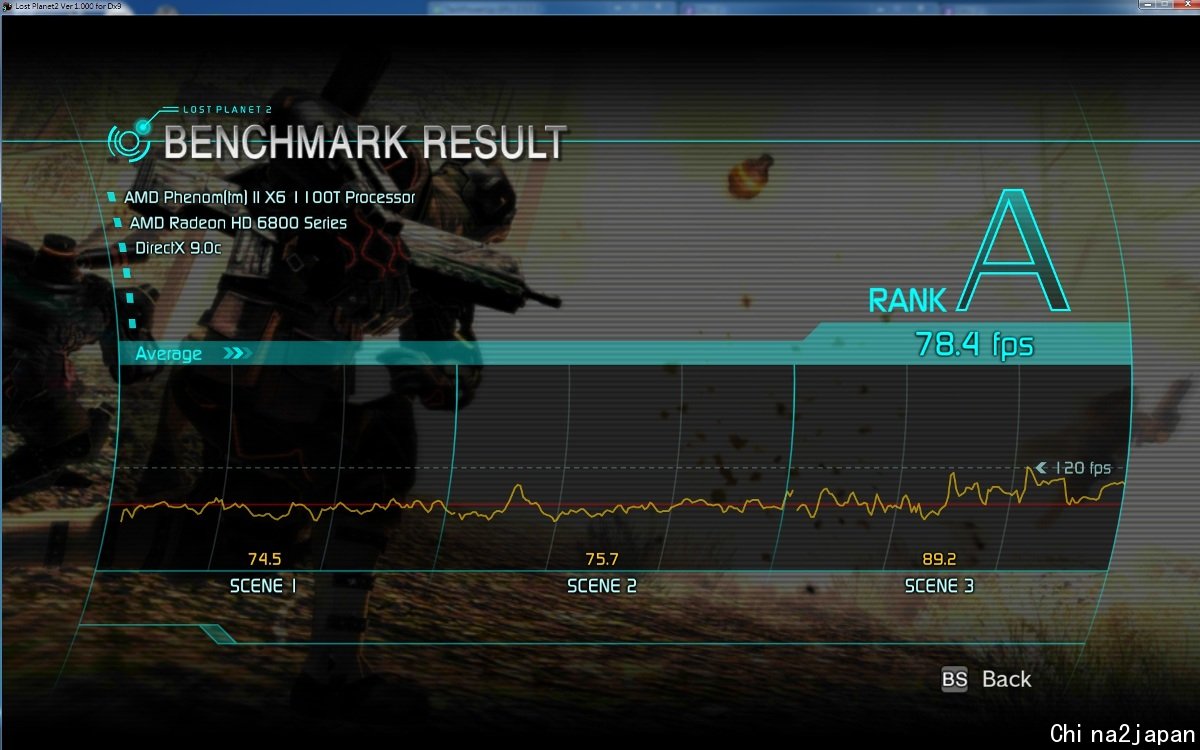

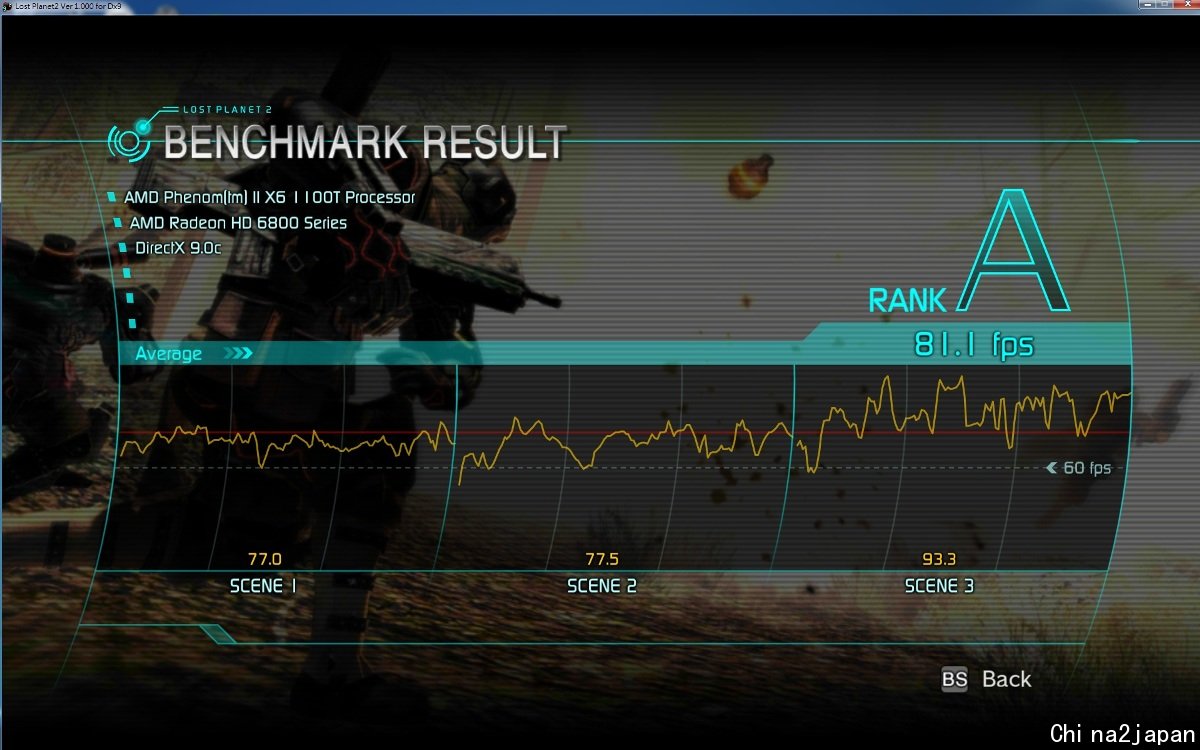

Lost Planet 2 Benchmark DX9 TESTA 1920*1200
Lost Planet 2 Benchmark DX9 TESTB 1920*1200

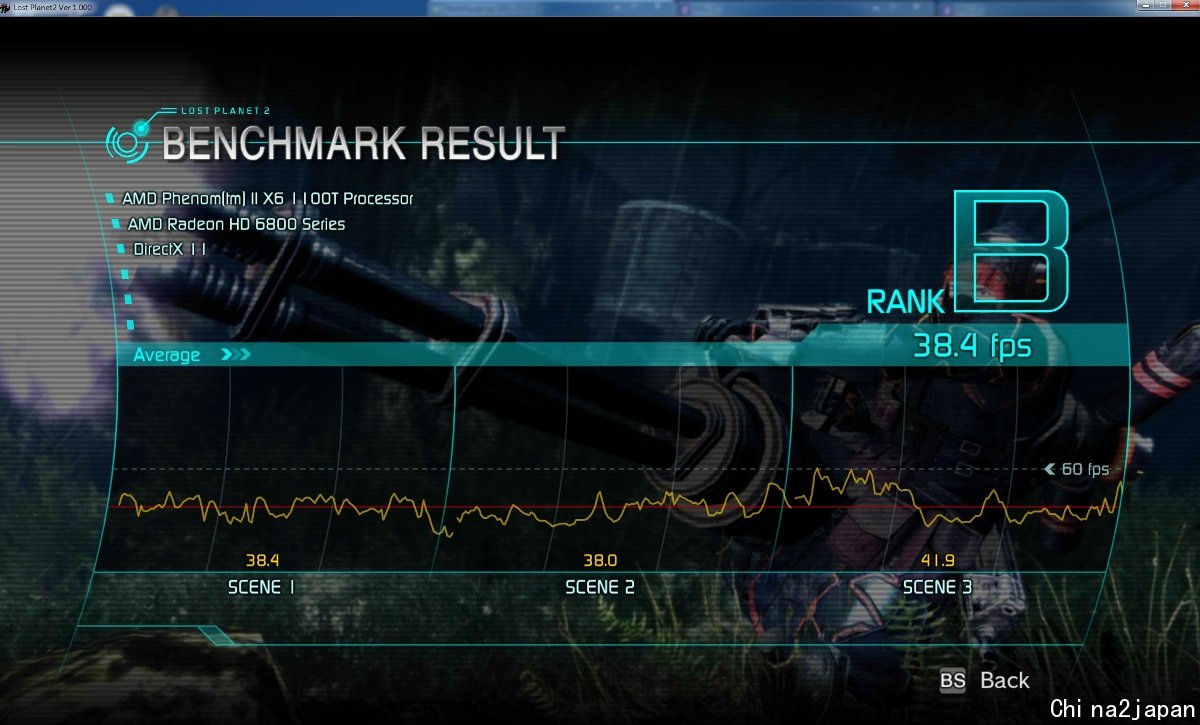

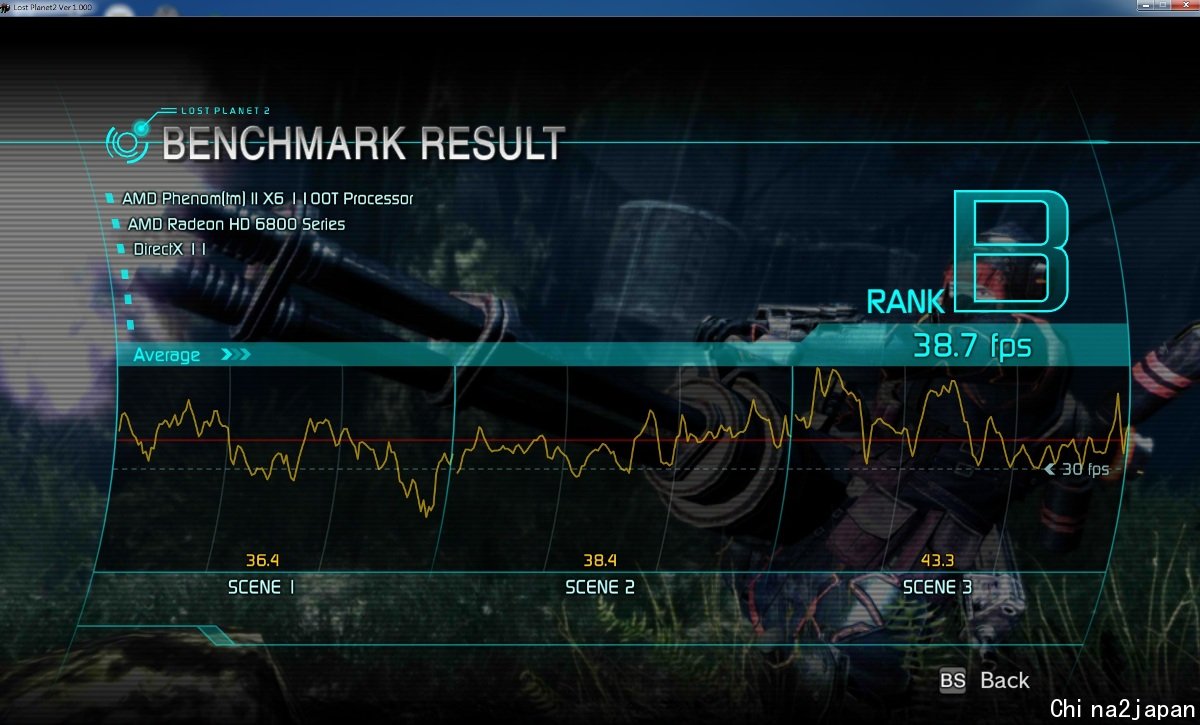

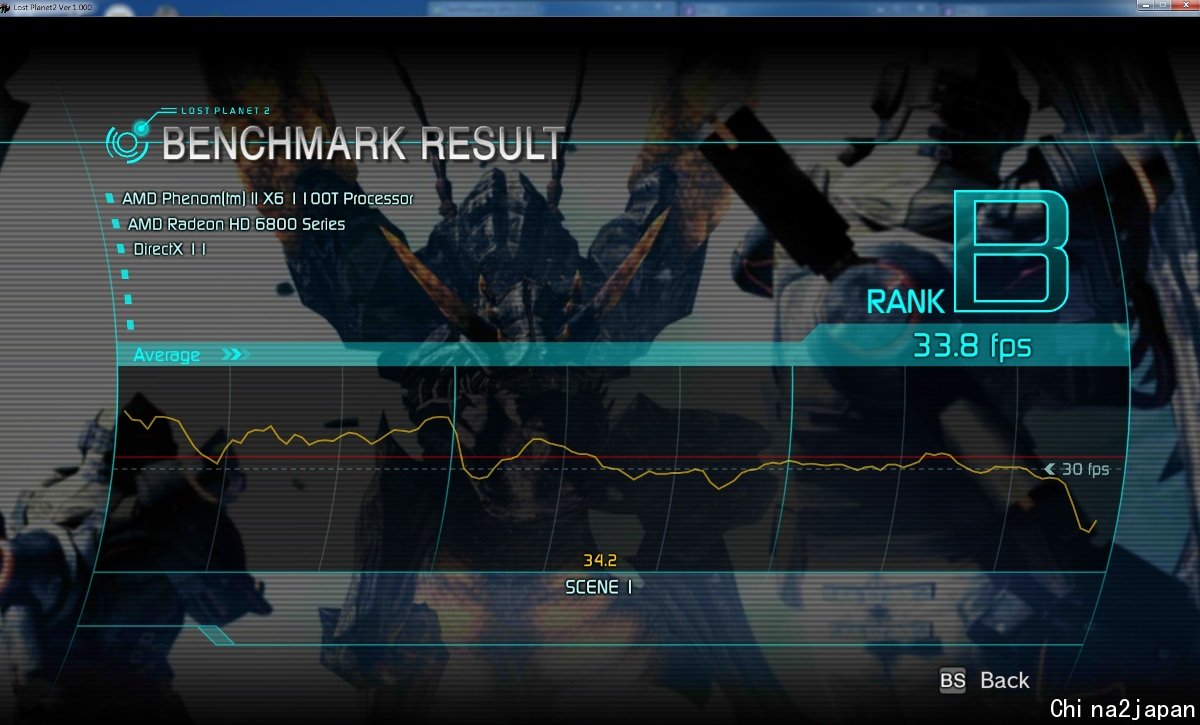

Lost Planet 2 Benchmark DX11 TESTA 1920*1200
Lost Planet 2 Benchmark DX11 TESTB 1920*1200
CINBENCH R10 X64

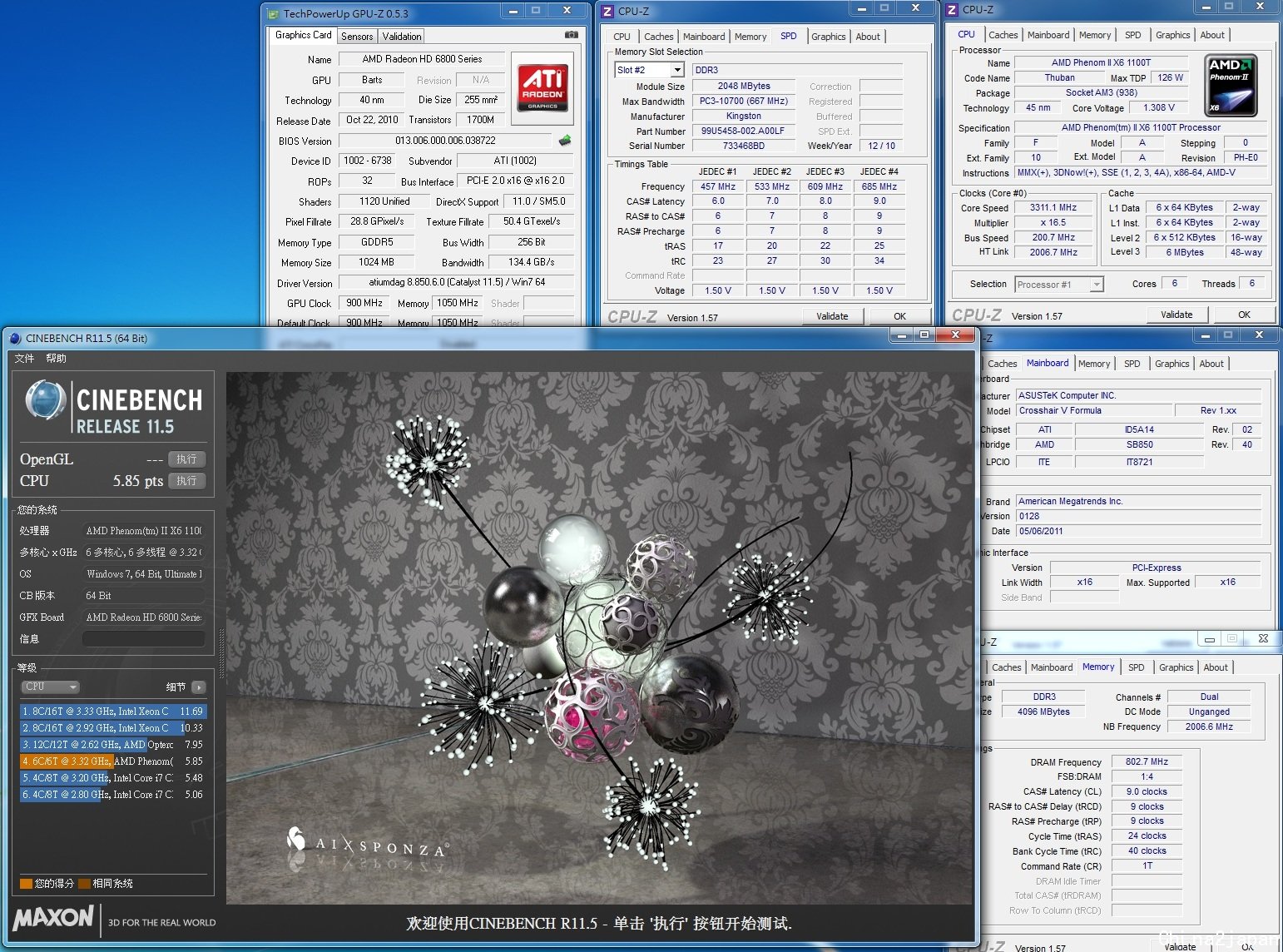

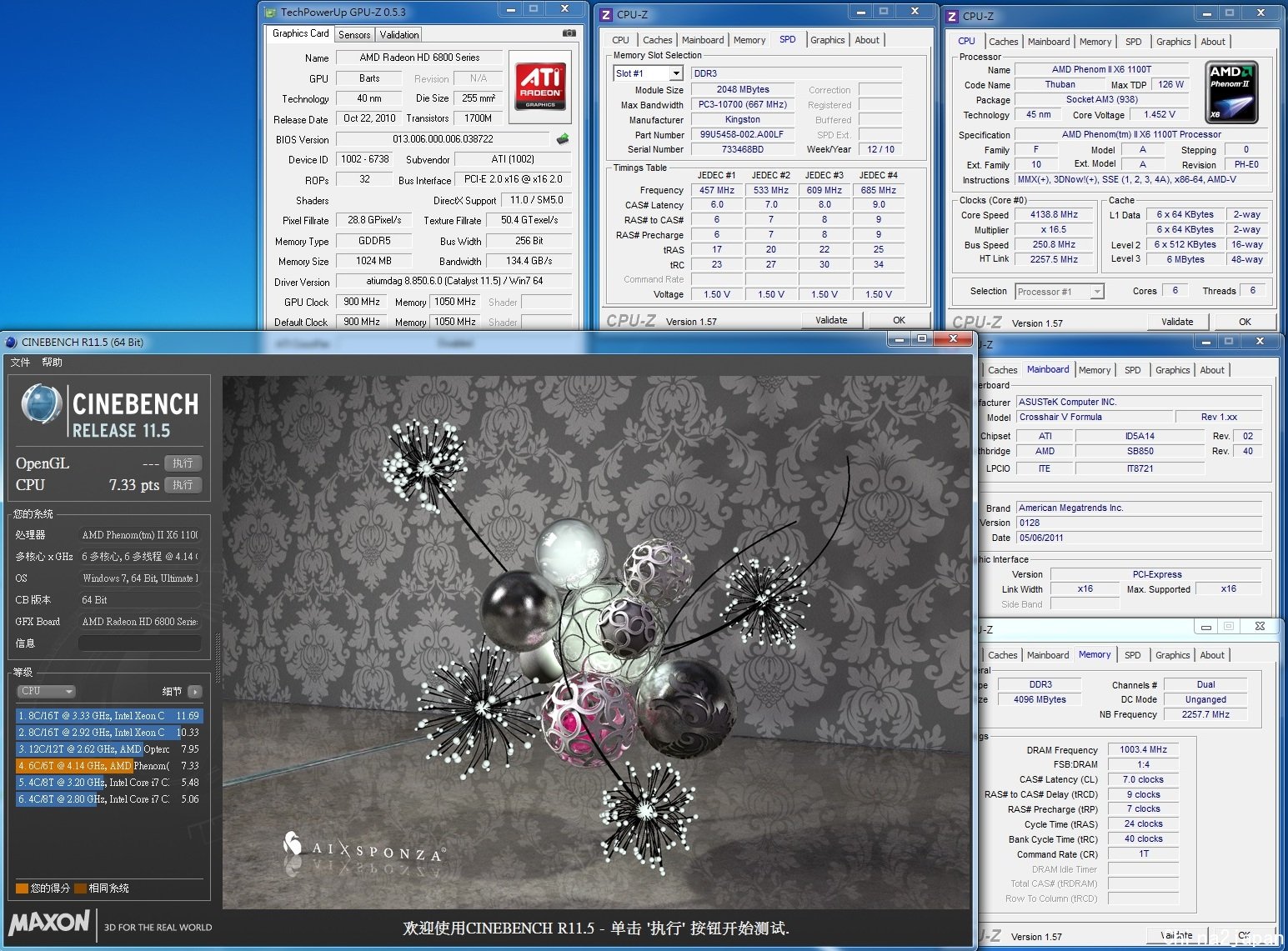

CINBENCH R11.5 X64
FURMARK
DirectComputeBenchmark

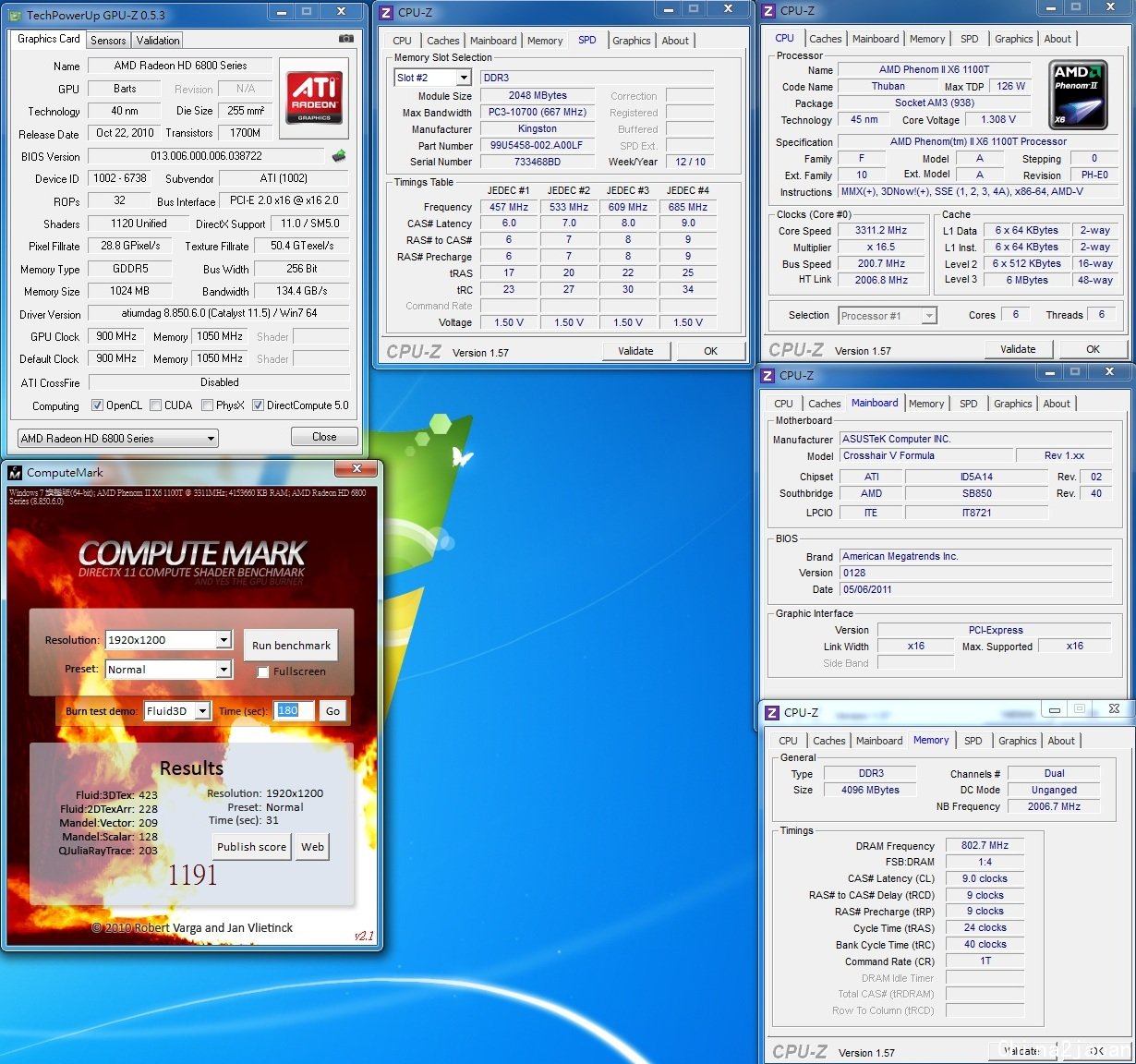

ComputeMark
Co CoresMark2010

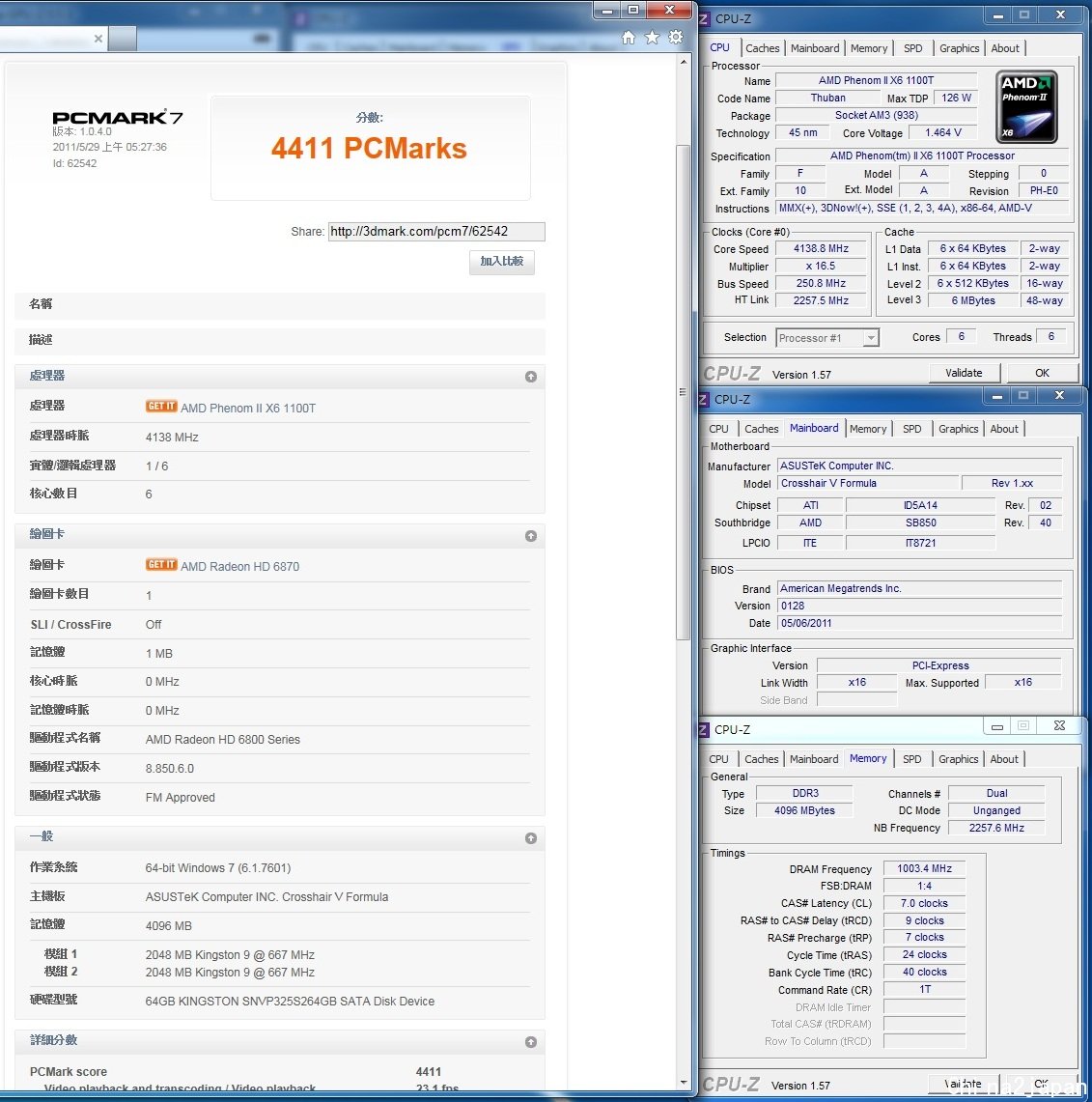

超频能力及效能测试
LINX稳定度测试

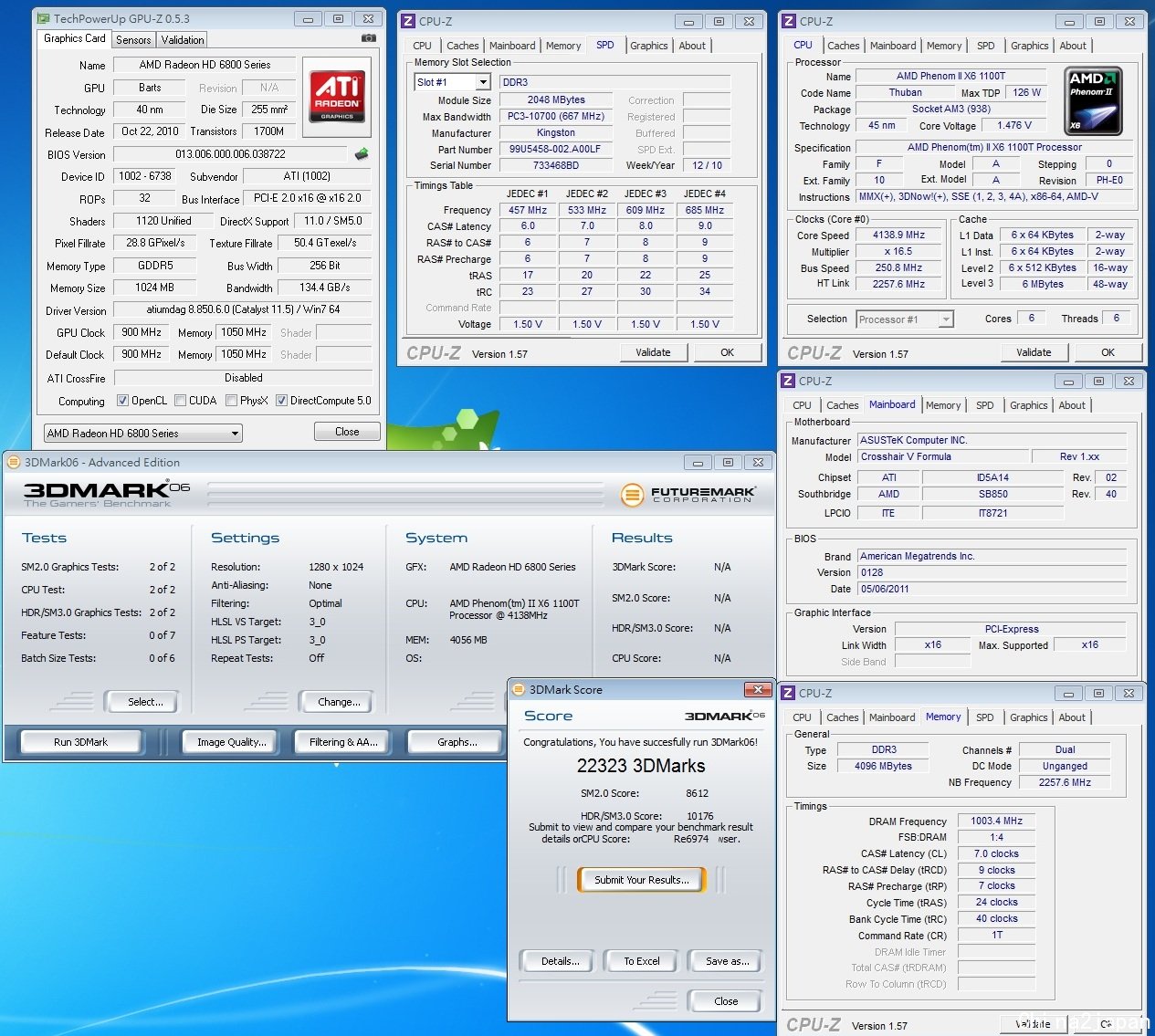

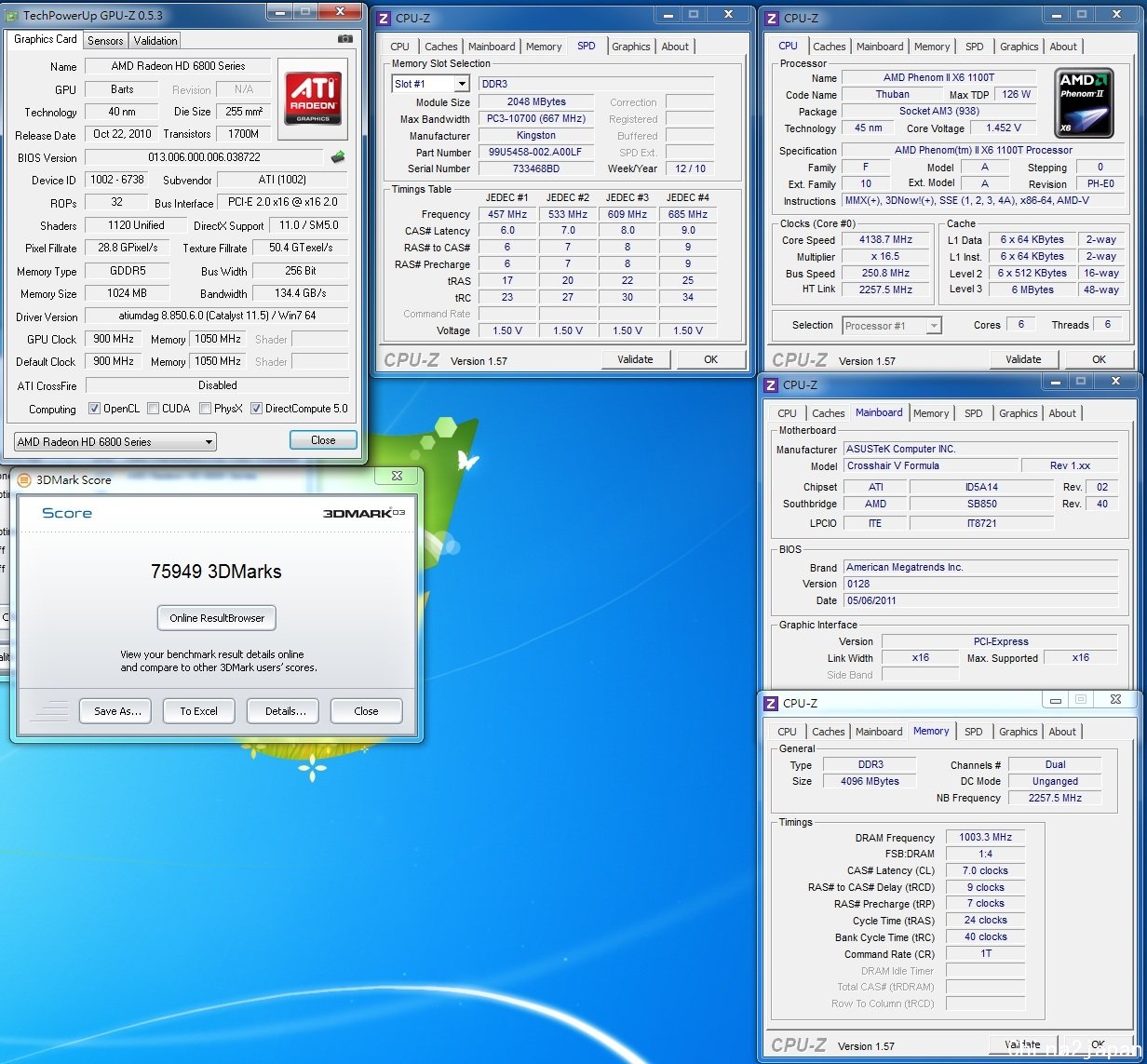

轻松达成4.125G及DDR3 2000
测试效能表现
By AUTO下CPU+DDR3 1600效能表现
CPU-Z的侦测、GPU-Z、CPU MARK、PI 1M及WPRIME效能测试
Fritz Chess Benchmark、Nuclearus

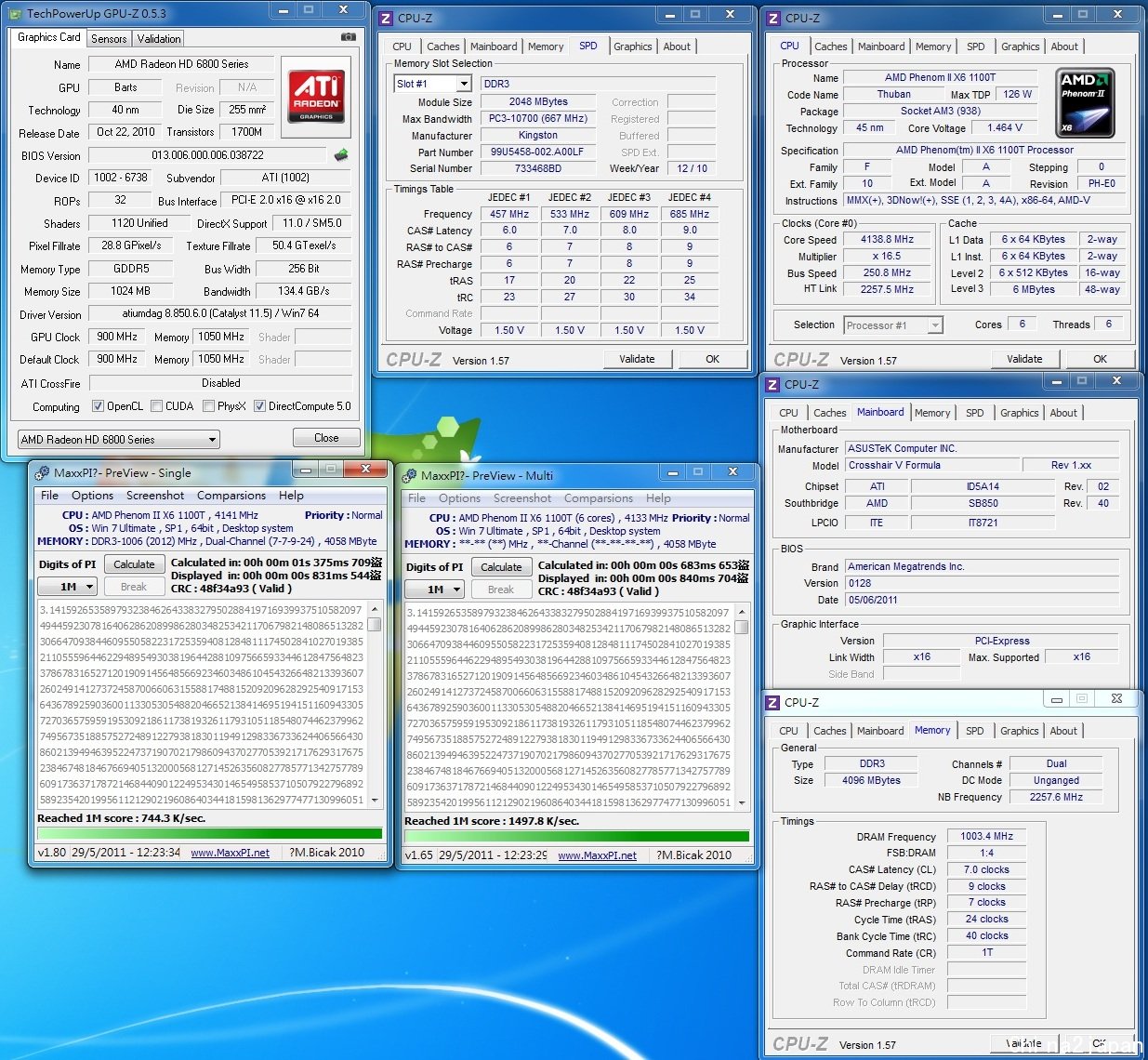

MaxxPI2M&MaxxPI2

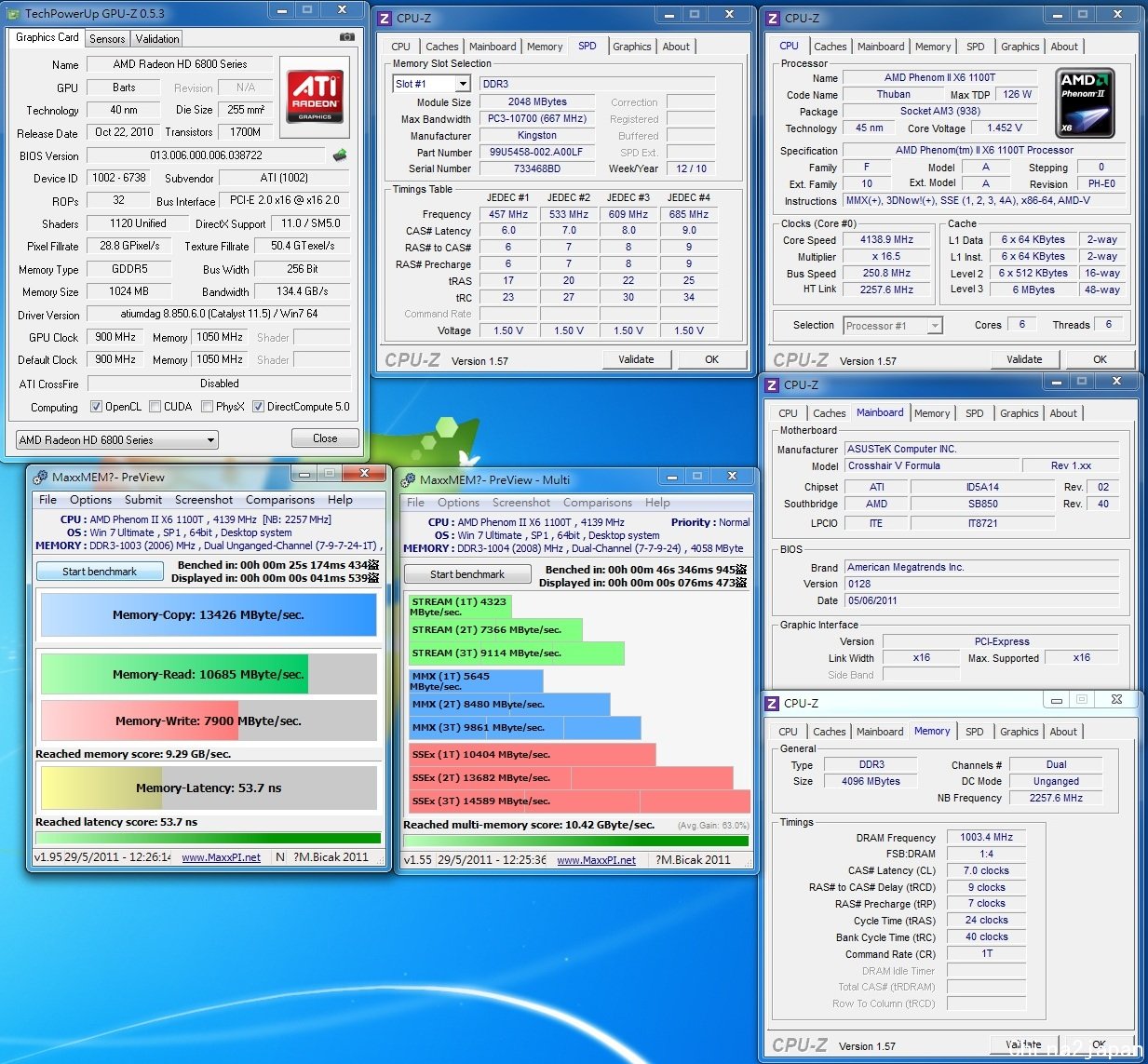

MaxxMEM&MaxxMEM2M
LINPACK效能测试

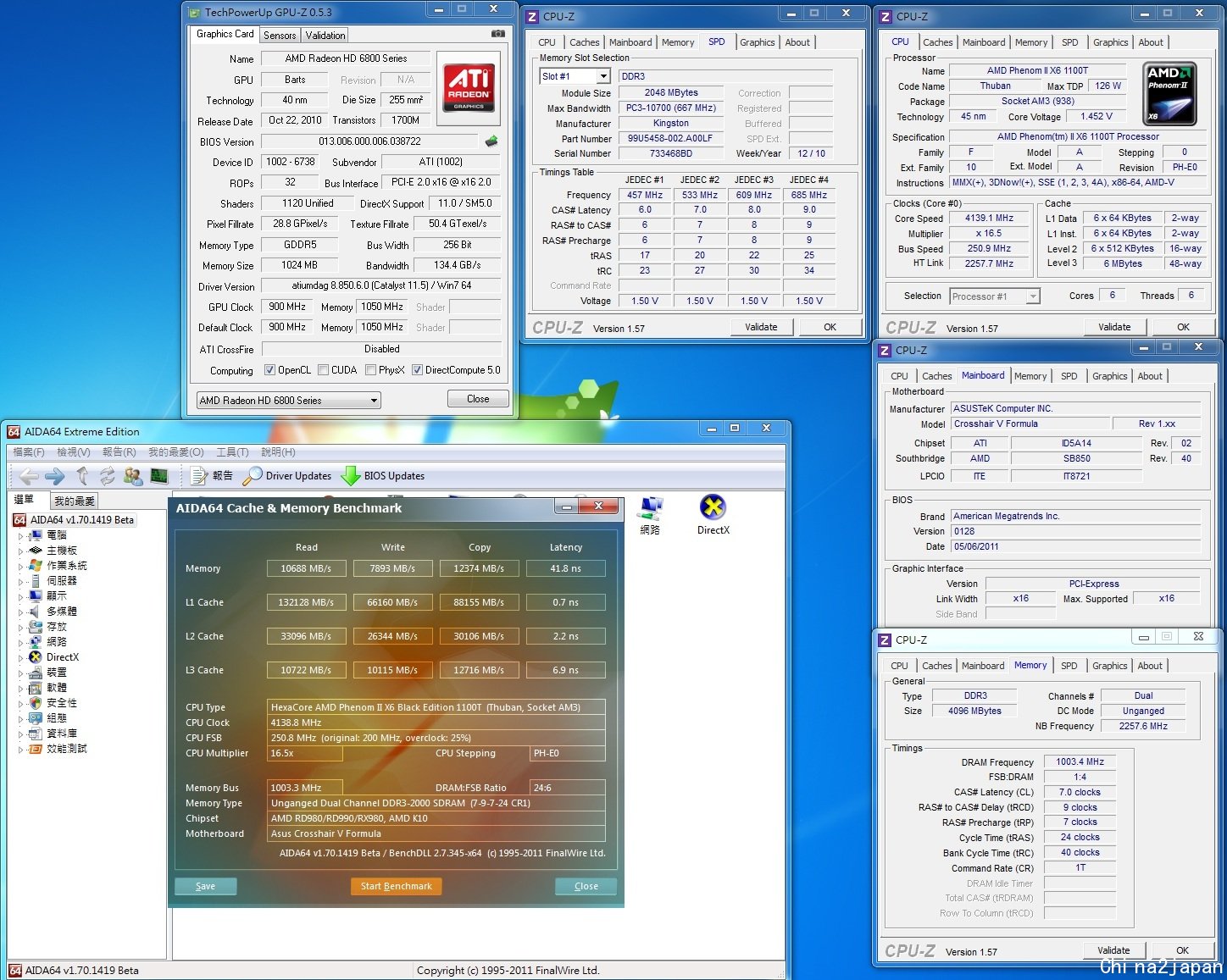

AIDA记忆体频宽
HWiNFO
BLACKBOX 2.2
压缩/解压缩效能

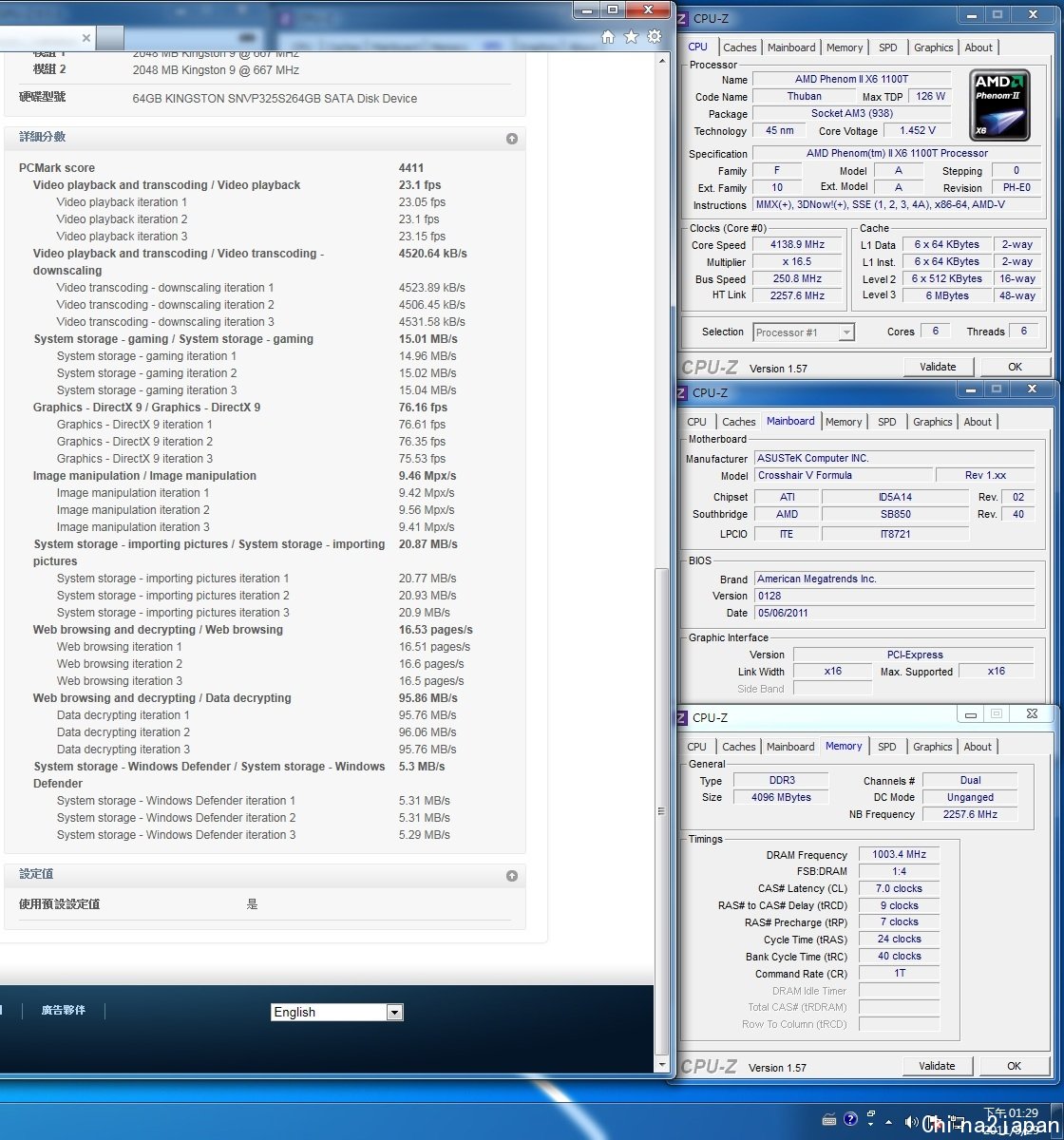

PCMARK 11
3DMARK 01
3DMARK 03
3DMARK 06

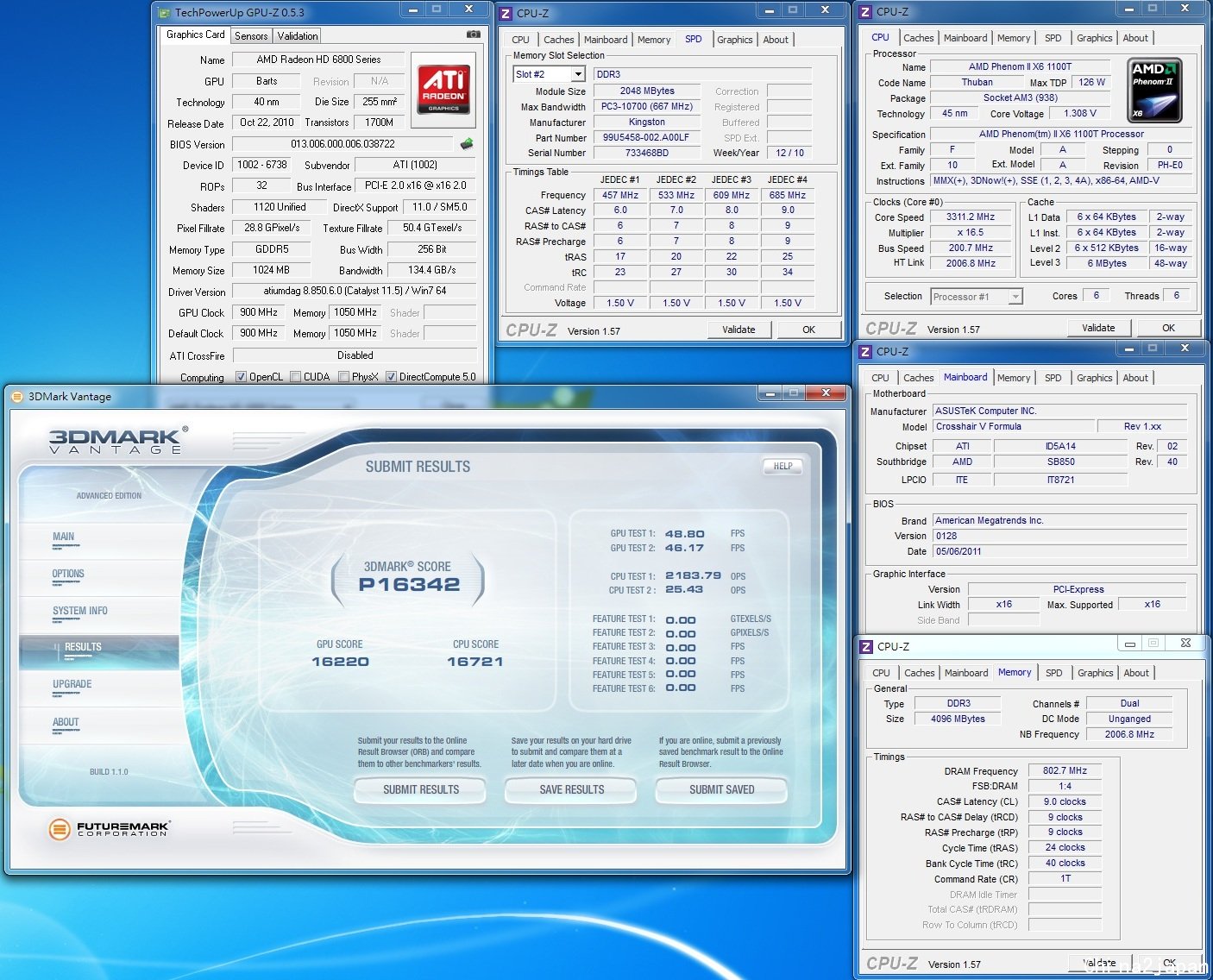

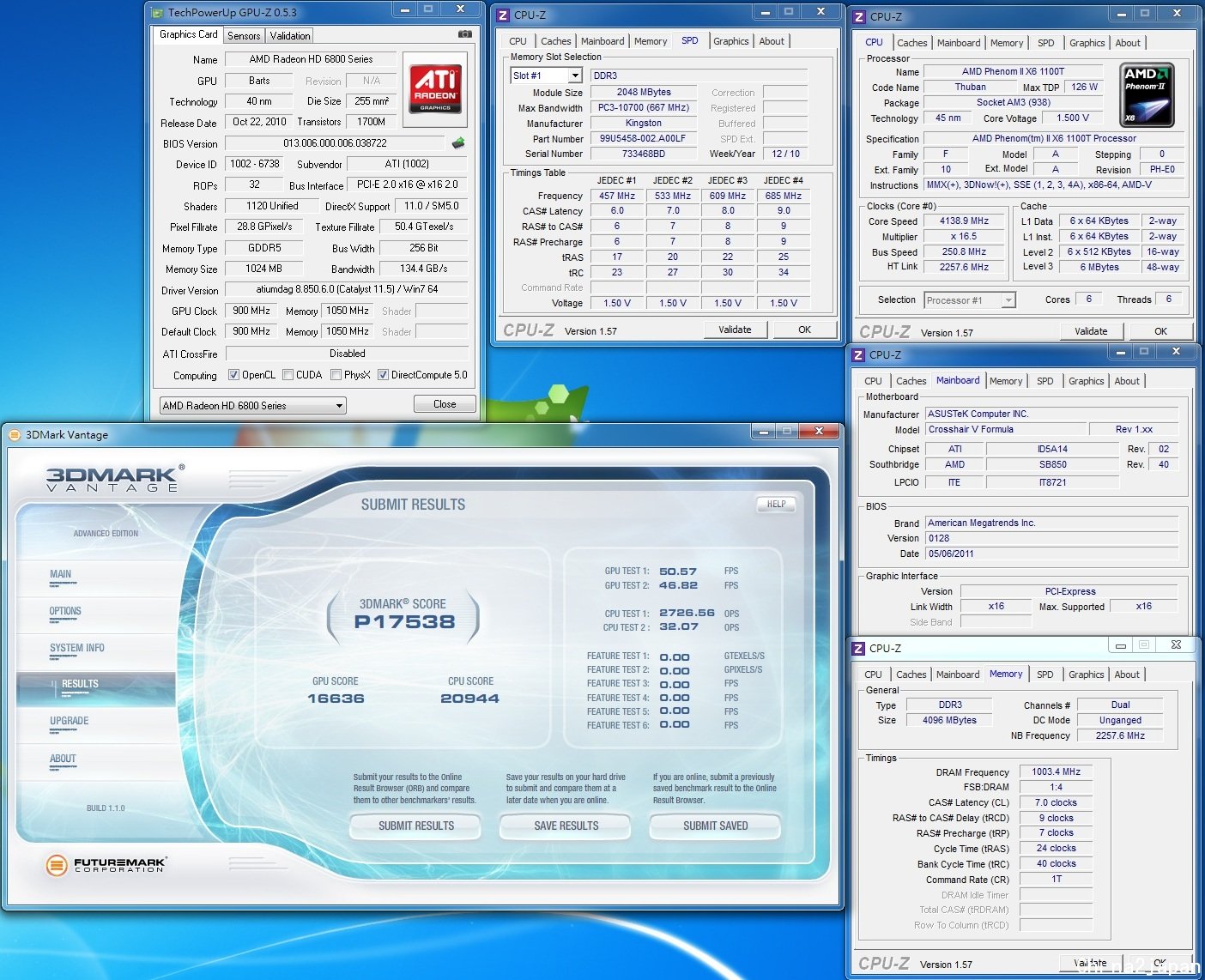

3DMARK VANTAGE

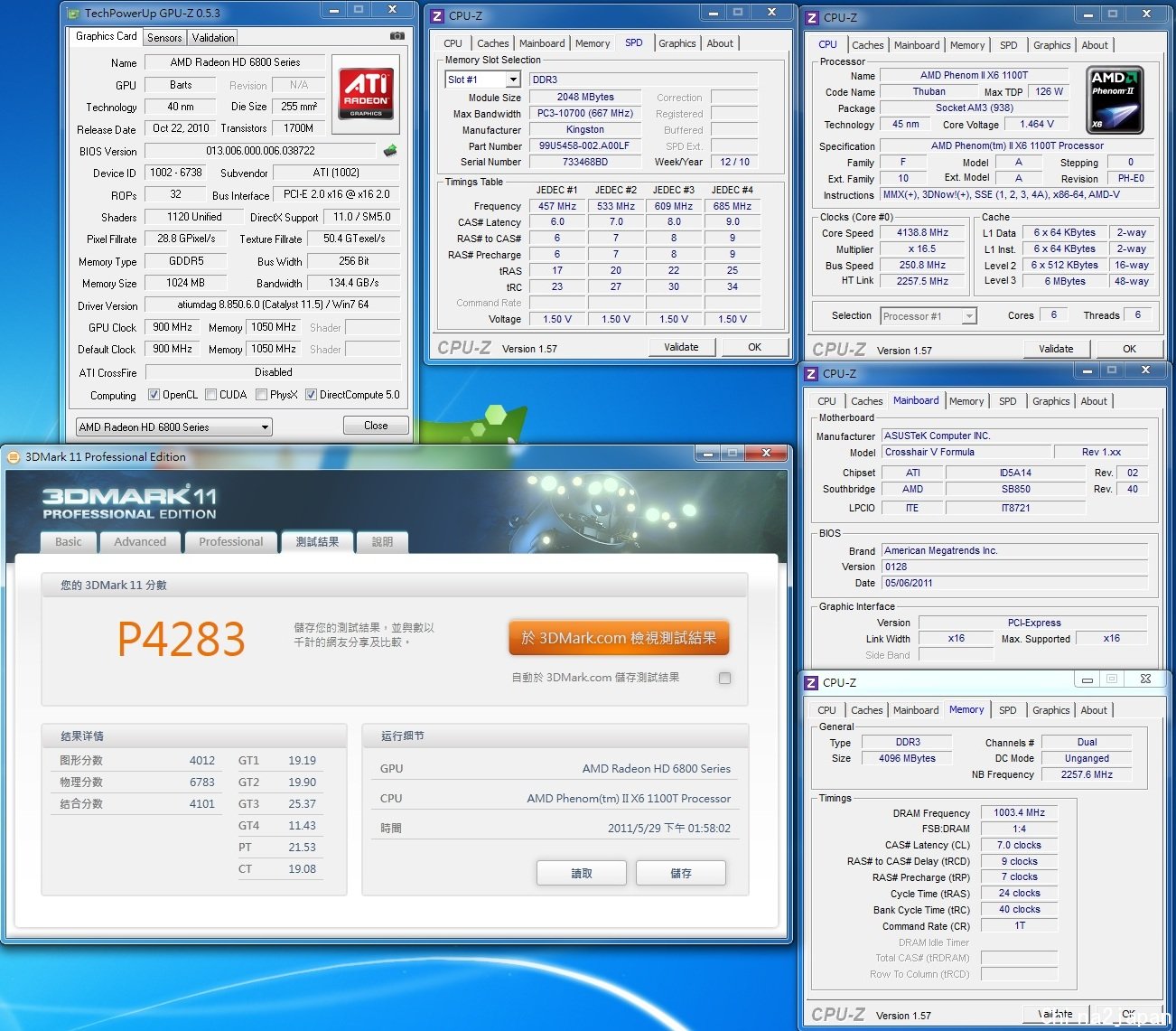

3DMARK 11
STREET FIGHTER4 Benchmark
MHF Benchmark
MHF Benchmark 绊
BIO5 Benchmark DX9 1920*1200
DX10 1920*1200
DEVIL MAY CRY4 Benchmark
DX9
DX10

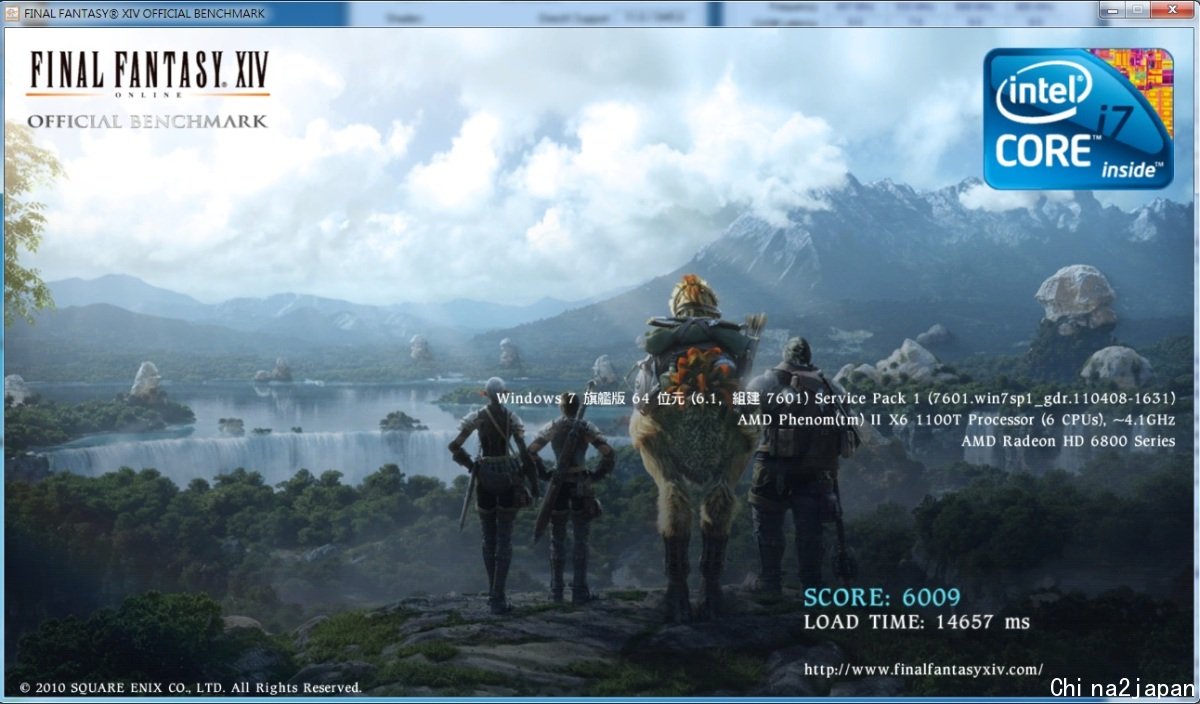

Final Fantasy XIV Benchmark High
Final Fantasy XIV Benchmark Low
HEAVEN BENCHMARK 2.1

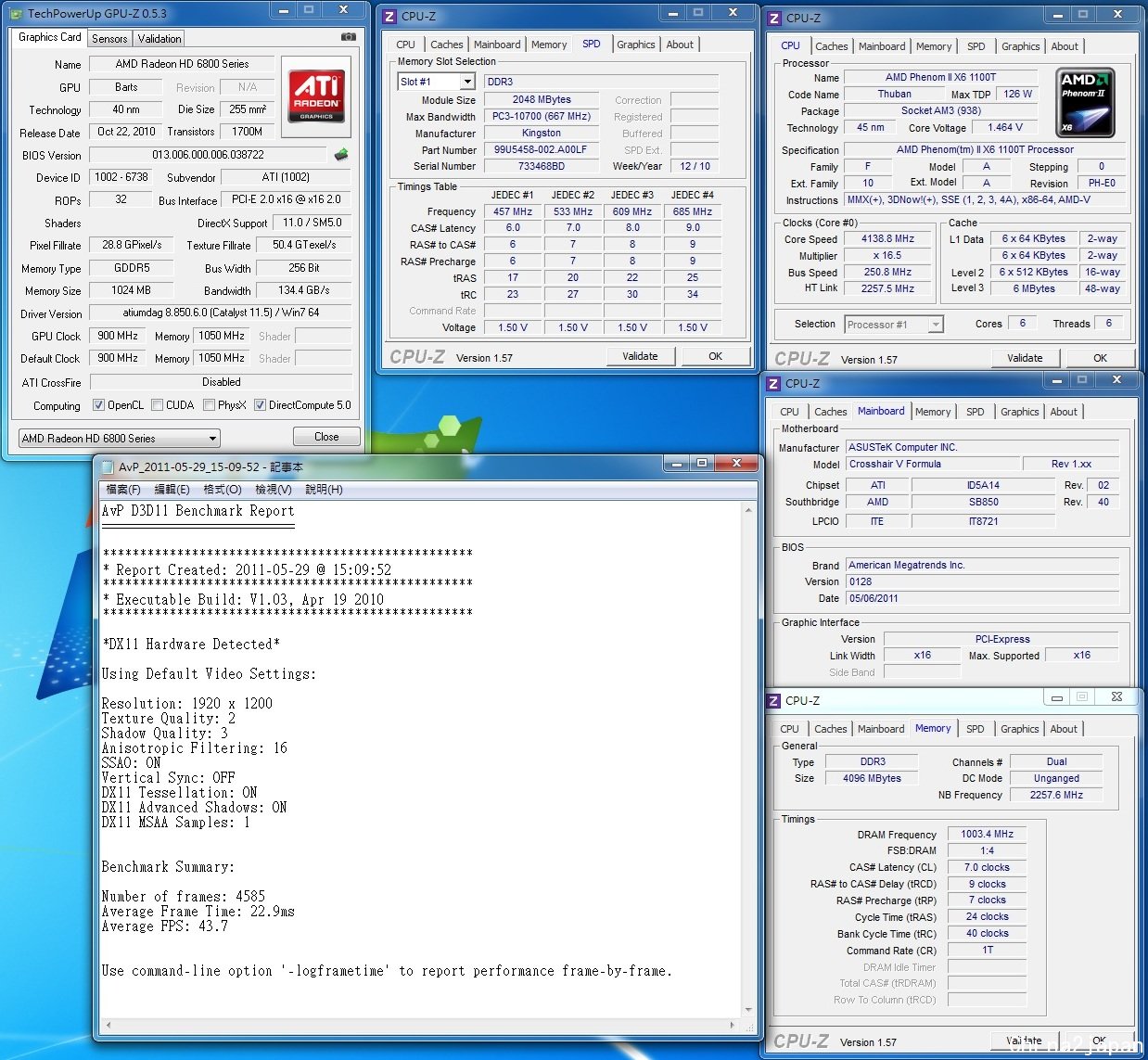

异形战场Benchmark
STALKER Call of Pripyat DirectX 11 Benchmark
Lost Planet 2 Benchmark DX9 TESTA 1920*1200
Lost Planet 2 Benchmark DX9 TESTB 1920*1200
Lost Planet 2 Benchmark DX11 TESTA 1920*1200
Lost Planet 2 Benchmark DX11 TESTB 1920*1200
CINBENCH R10 X64
CINBENCH R11.5 X64
FURMARK Benchmark

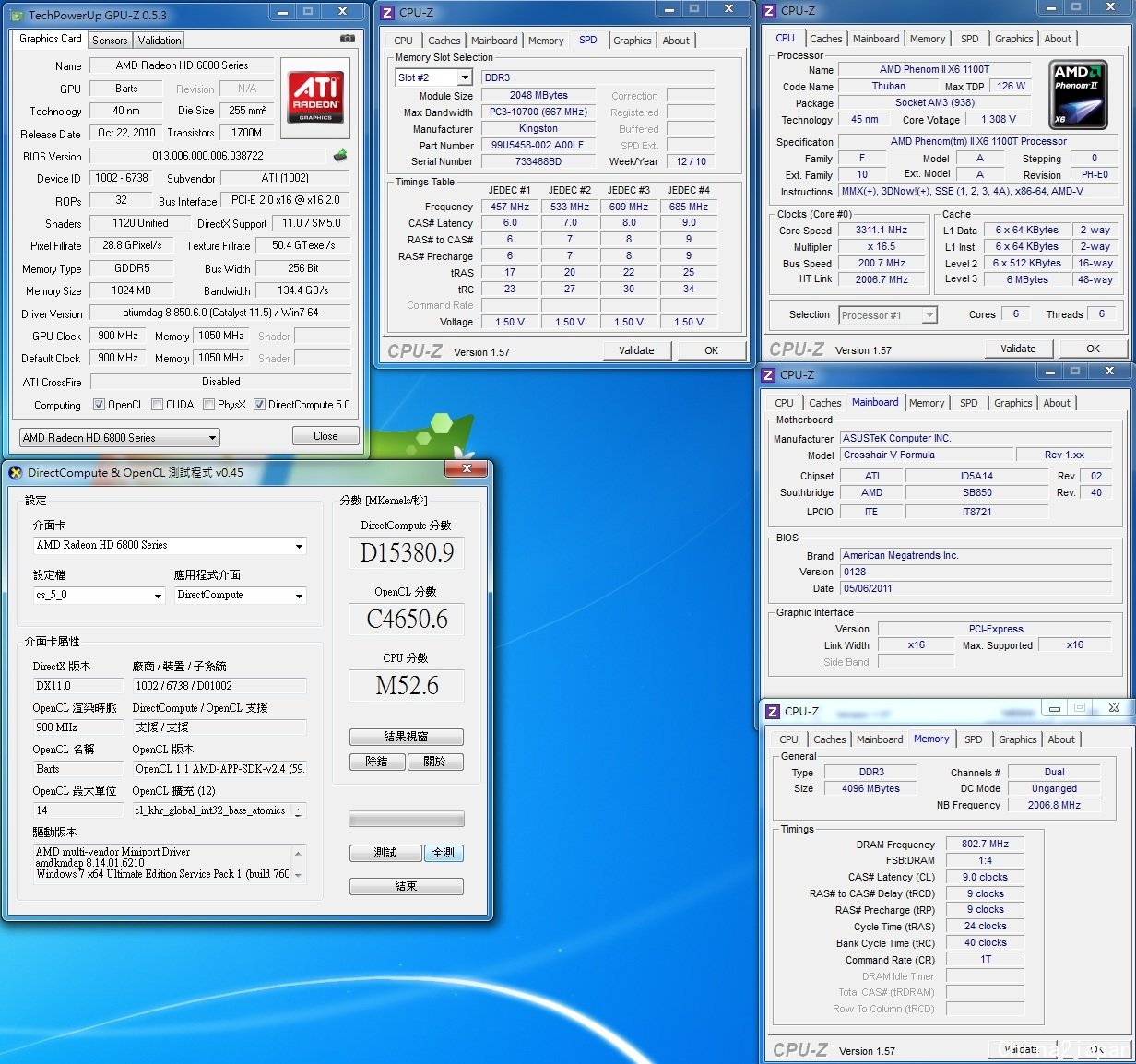

DirectComputeBenchmark

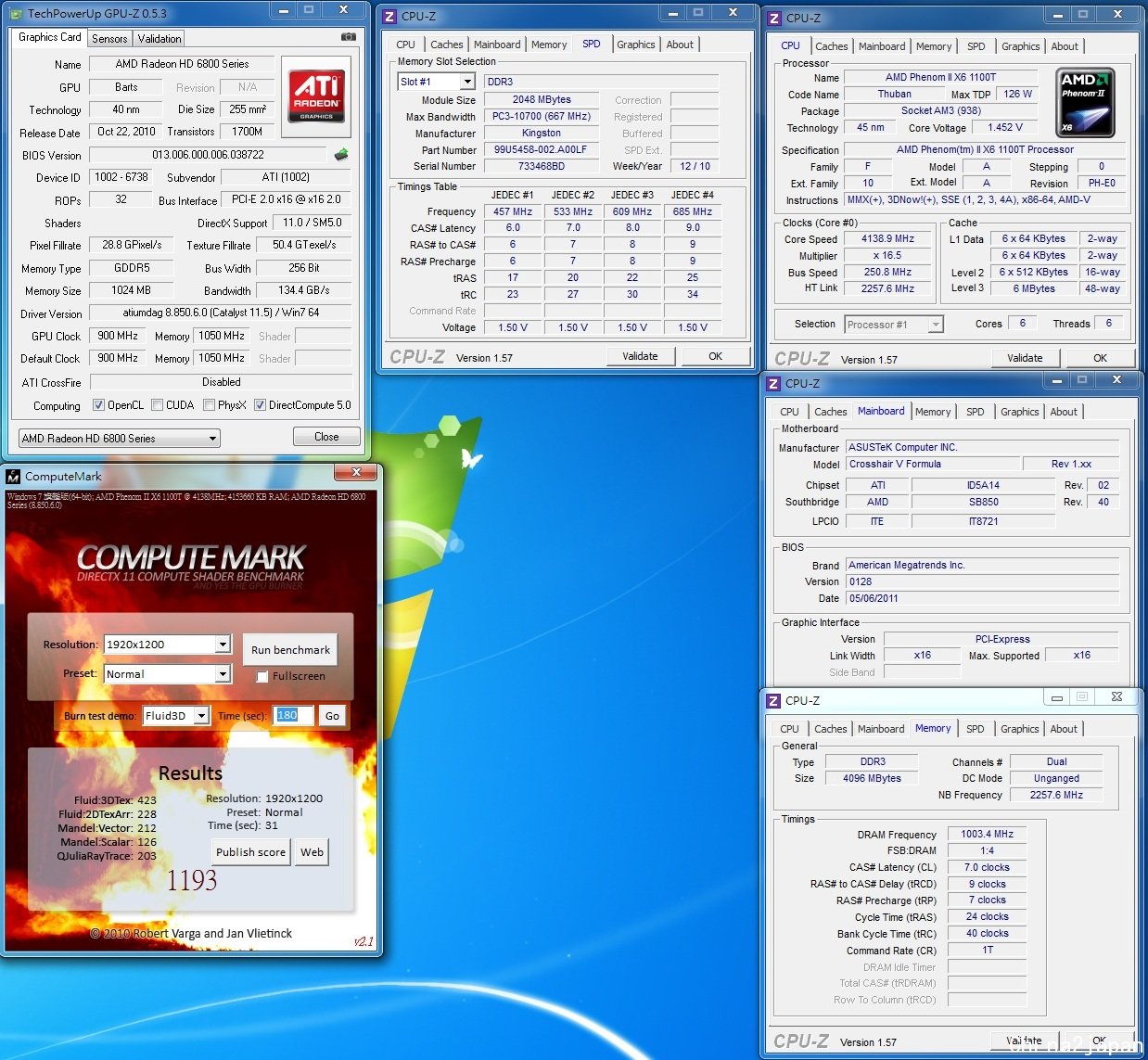

ComputeMark
Co CoresMark2010
软体部分

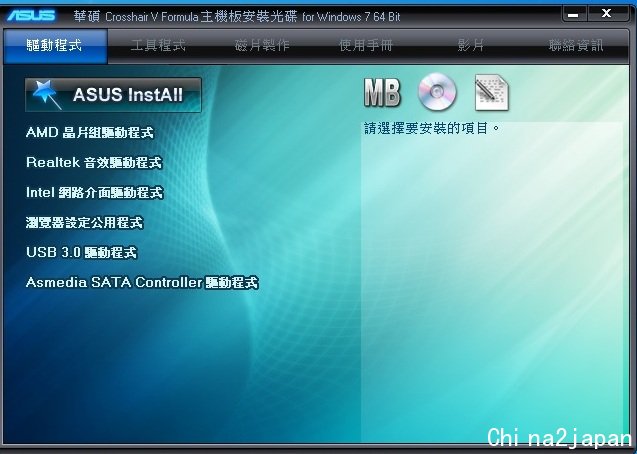

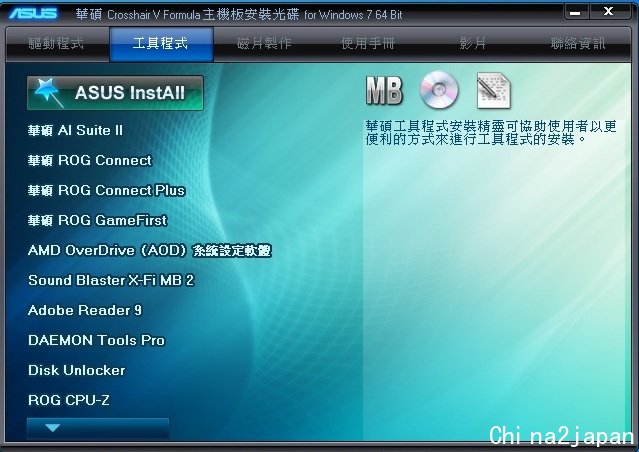

安装光碟
工具程式
包含AI SUITE II、ROG Connect、ROG Connect Plus、ROG GameFirst、X-Fi MB 2、DAEMON Tools Pro、及Kaspersky防毒软体

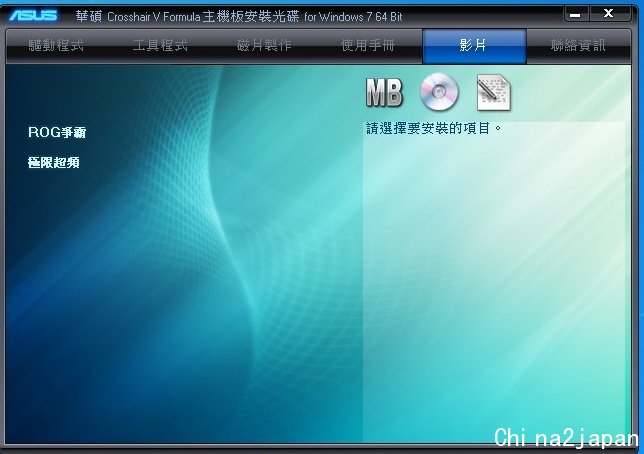

影片

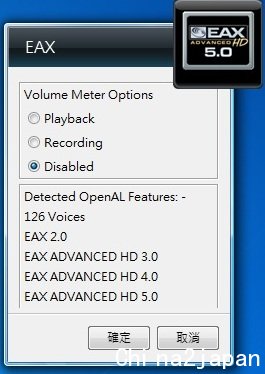

X-Fi MB 2 EAX5.0

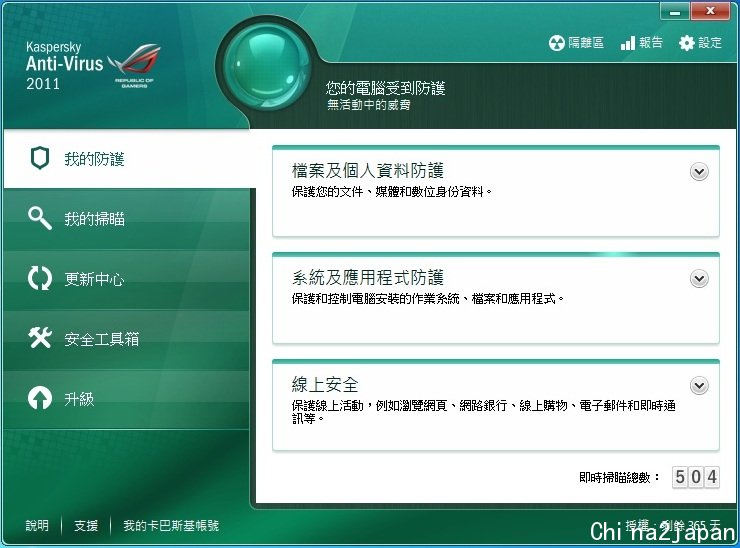

Kaspersky Anti Virus 1授权版软体

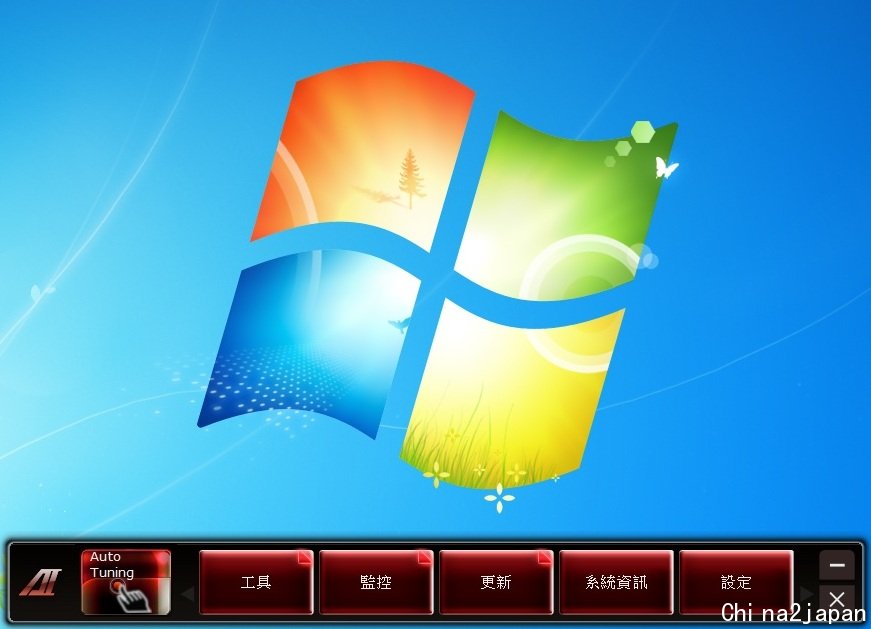

AI SUITE II系统工具

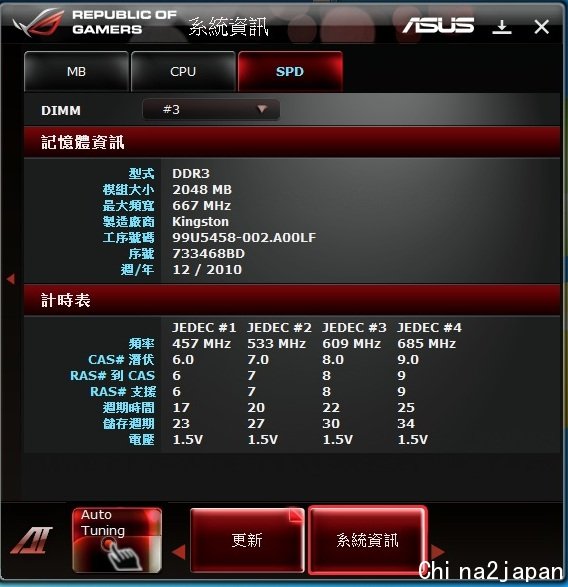

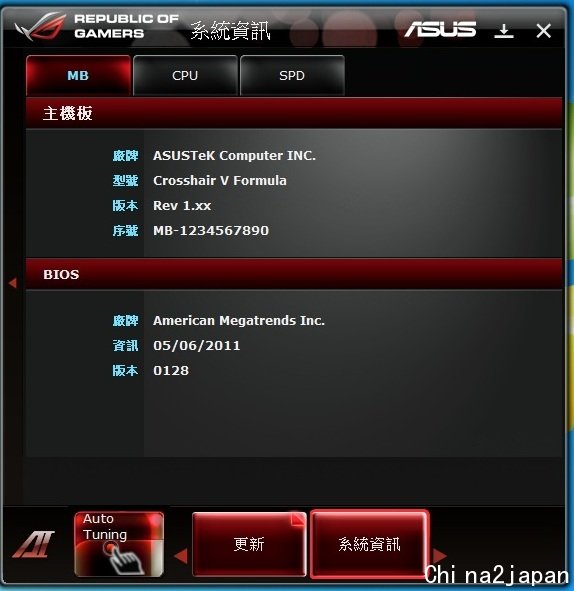

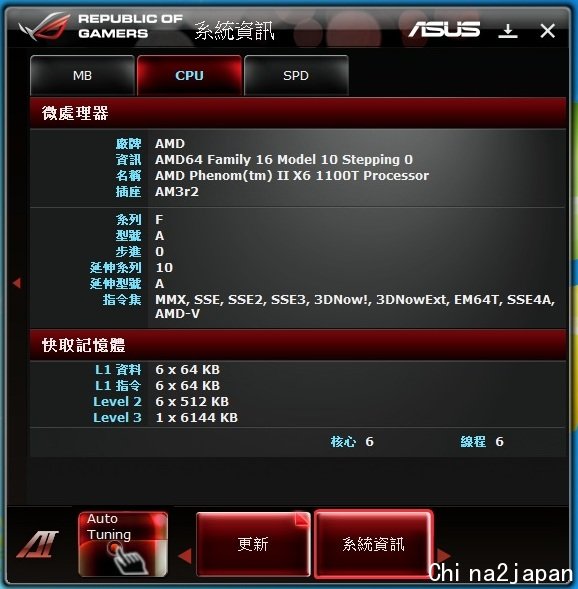

系统资讯
工具

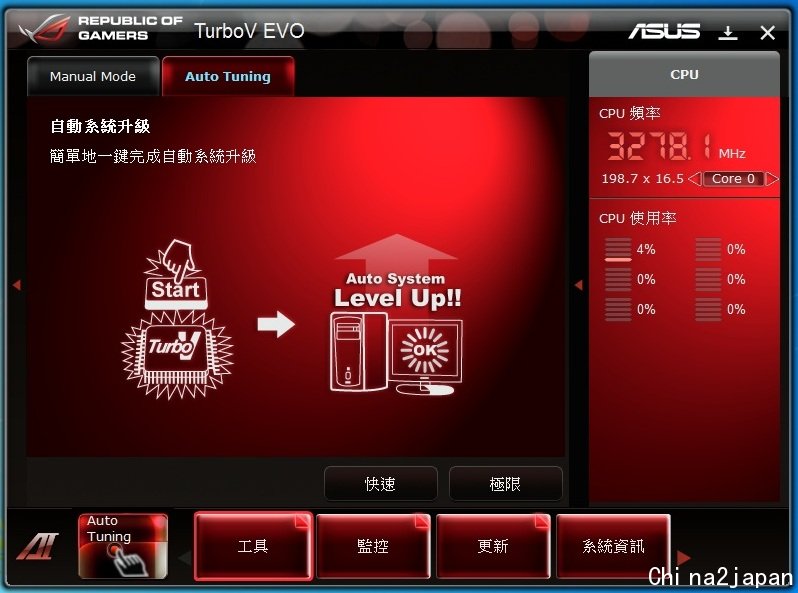

AUTO TUNING

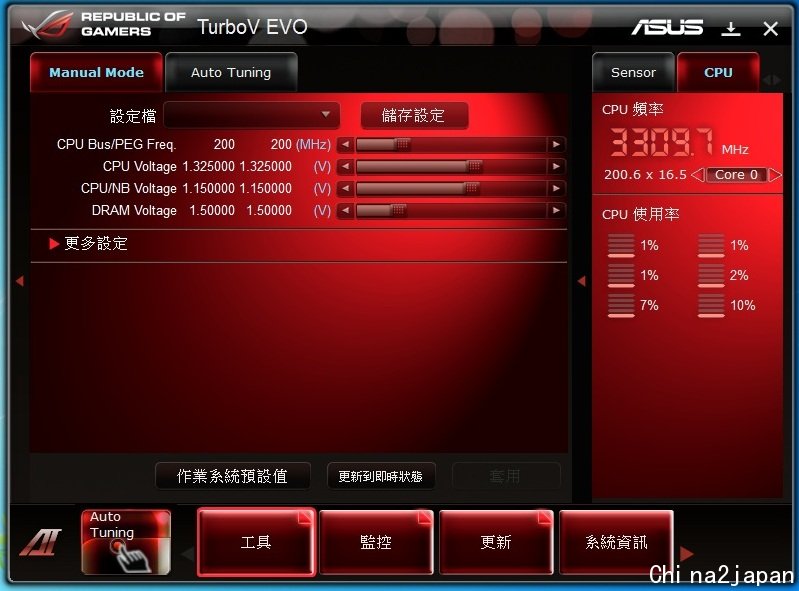

Turbo V EVO

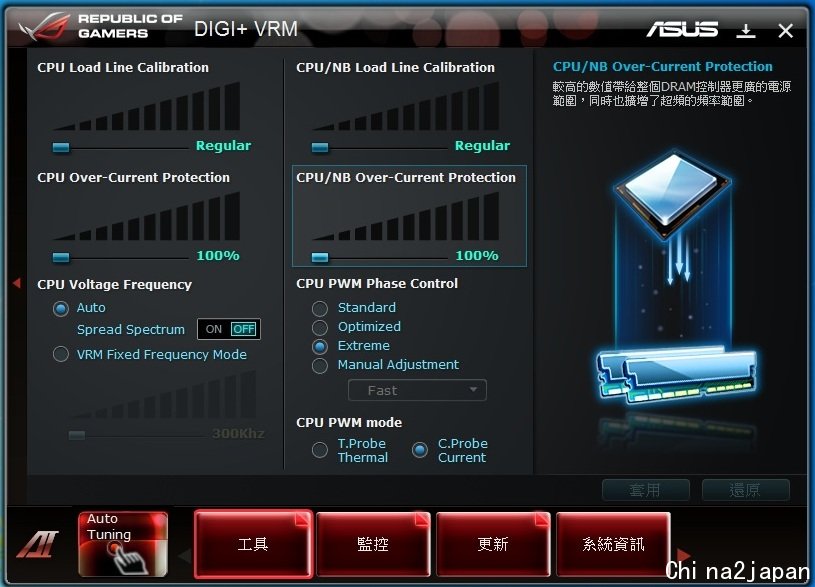

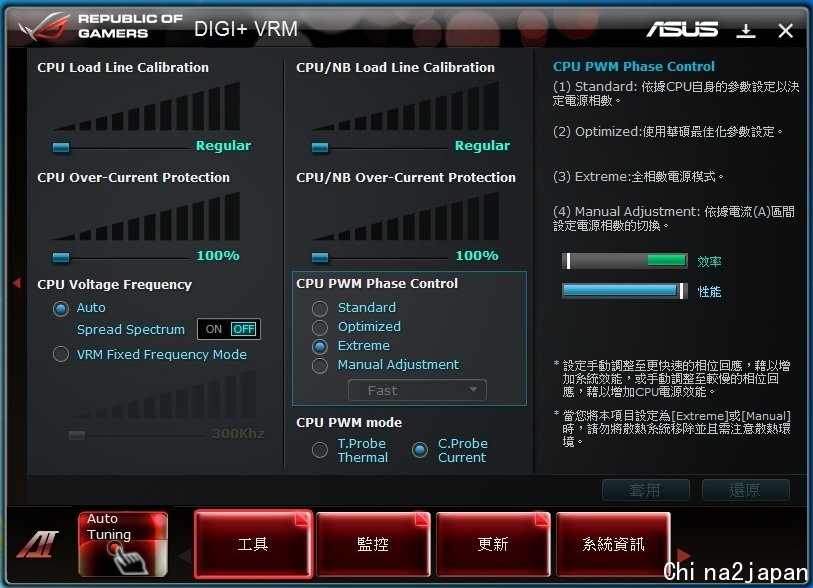

DIGI+ VRM
EPU

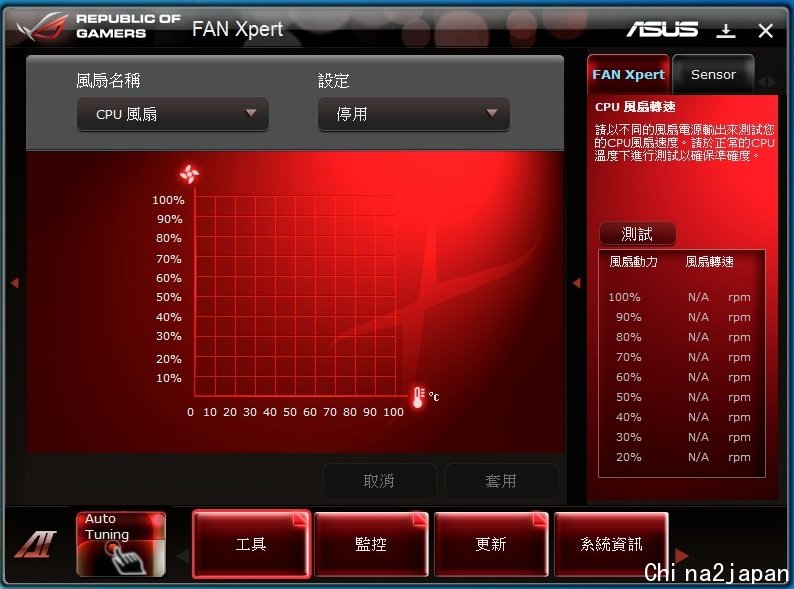

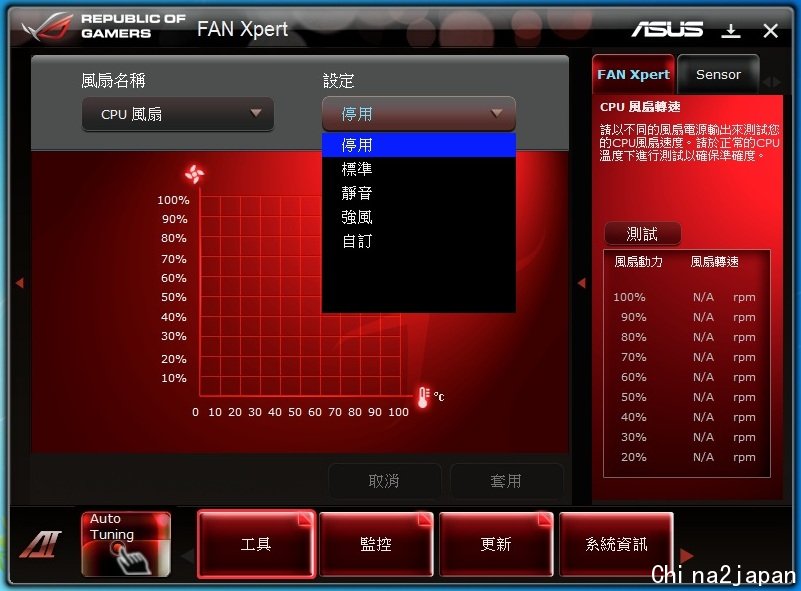

FAN Xpert
Probe II

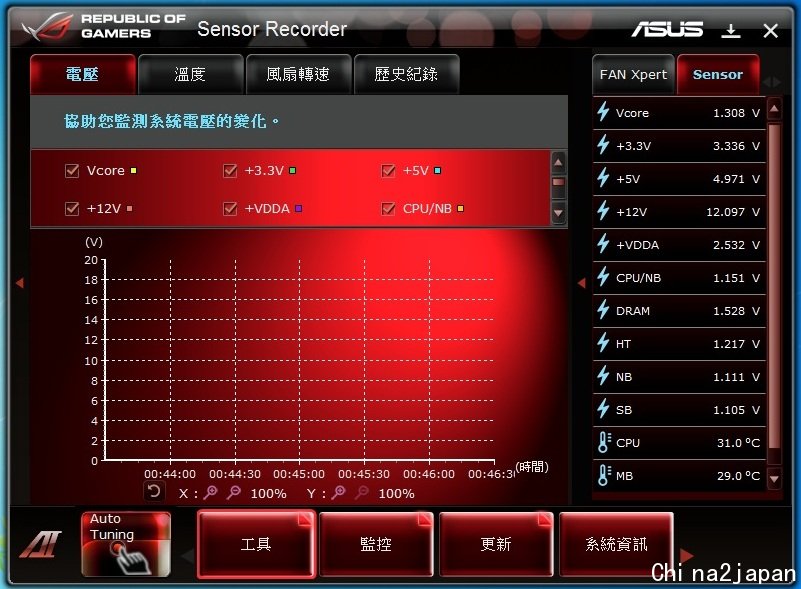

Sensor Recorder

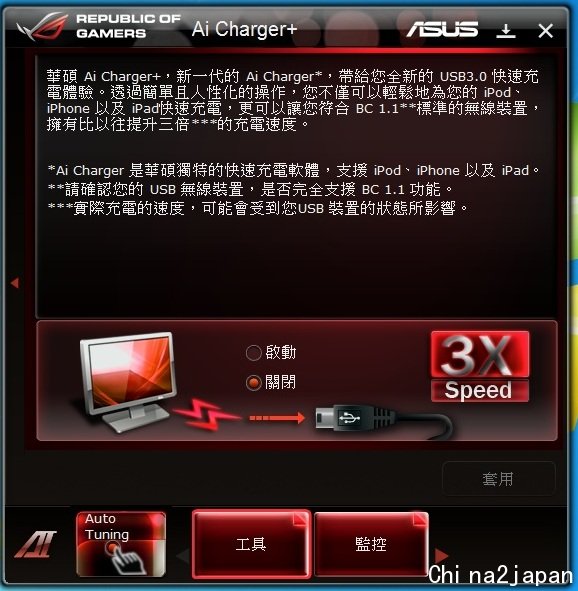

AI Charge+
Sensor 监控
CPU 监控

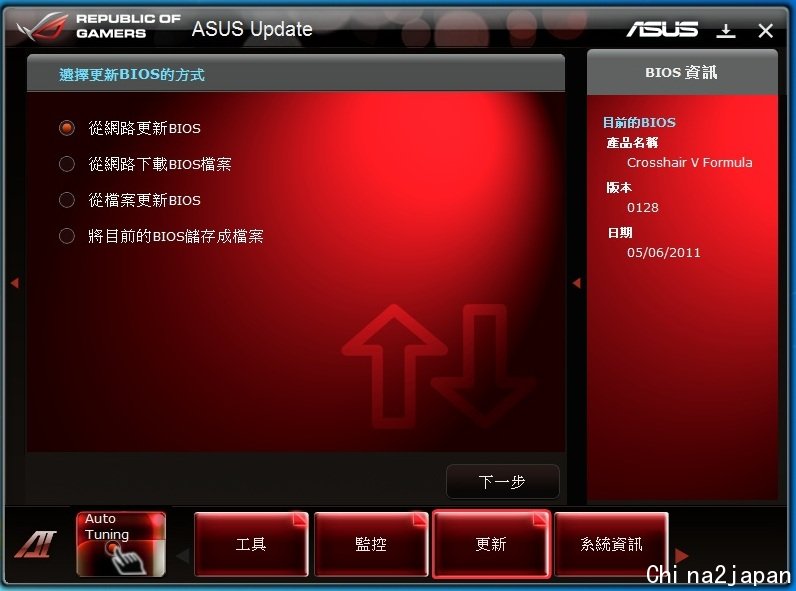

BIOS更新

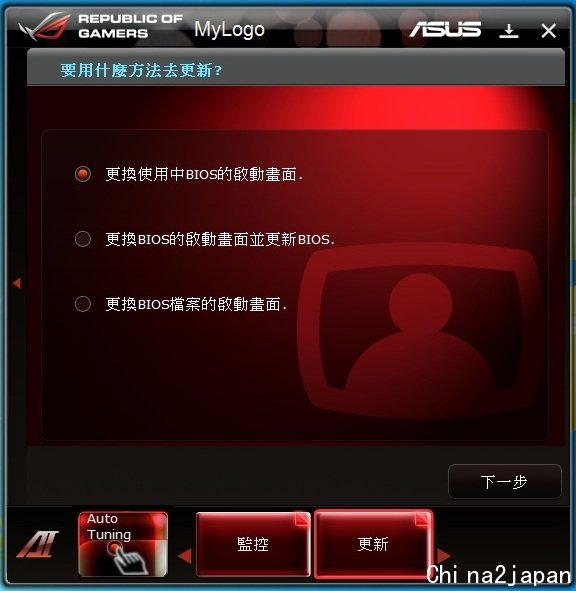

My Logo

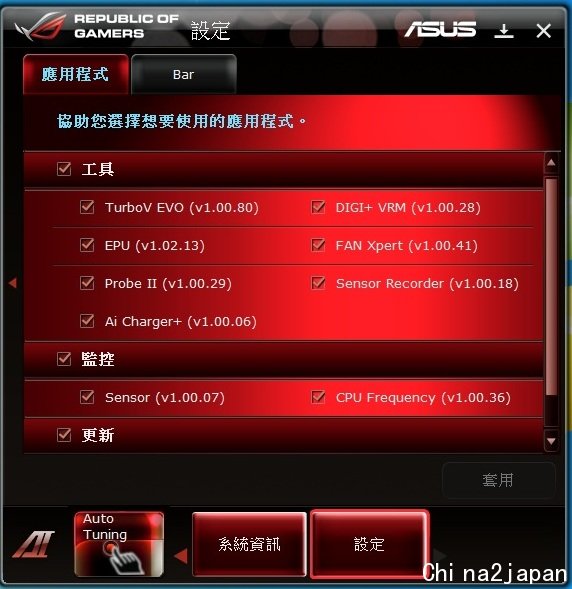

相关工具程式设定
结语
小结:
Crosshair V Formula表现的效能真的很强，不愧是问鼎AM3+平台的顶级主机板，接下来应该要等AM3+的CPU产品正式出现才会有新的对手作品吧，搭配上高速的RAM，将1100T OC4 .125G+DDR3 2000几乎是轻松平常，990FX+SB950平台将会是推土机平台的最高阶组合，当然也具有AMD家最完整的RAID功能外(RAID0、1、5等)，也有继续保有ROG系列BIOS设定的功能(如CPU LEVEL UP)及相关的工具软体(AI Suite II、TURBO V EVO)，也加入Intel6系列晶片组平台主机板为使用者新设计的细节功能如图形化的UEFI BIOS，提升主机板本身耐用度及效能调教方式，务求提供使用者最简便的方式来达成，也为了AMD处理器保留开核功能，特别在BIOS上保留开核选项，使用者一样可开机进入BIOS设定，将CPU开核(不过前提是CPU能开核)，毕竟使用者不见得马上就能买到新的推土机CPU，就的能开核的CPU可以先拿来挡着先(而且据说推土机貌似也能开核)。
Crosshair V Formula完整支援AMD的推土机及旧款45nm的Phenom II X6系列CPU产品，整体表现蛮全面，不管是提供的功能来说都是目前AMD平台的顶级配置，例如采用Intel Gb级网路晶片，全固态电容，DiGi+数位供电8+2相设计，及整合后相关的工具软体(AI Suite II)相当方便，网路晶片采用Intel 82583V Gigabit晶片也让一直有怨念的高阶玩家们接受度更高，也支援目前最夯的USB 3.0，透过内建3组Asmedia ASM1042 USB3.0晶片提供后4前2共计6组个USB 3.0连接埠，使用者无须额外扩充就能拥有USB 3.0世代传输速度。 版子缺点就是价位向来就是较不具亲和力，风扇端子采用黑色设计，个人觉得与主机板底色相近，不容易发现，建议可以改为红色较为鲜明也配合整体配色设计，让使用者可以轻易发现及安装使用。 以上测试提供给有需要的网友们参考，感谢赏文!!
