日本电子维修技术 CPU小7入手4790测试,目测小雕



更换了华擎的z97ocf,一些高玩都说这个板子怎么怎么好,怎么怎么叼,所以必须要试一下
bios设置
vrm:1.850v
核心:1.088v
ring:1.190v
基本都是和msi板子差不多的设置,然后双45,条子2133

期间由于板子的风扇接口调速不方便,所以就ft02下面3个穿甲弹就全部800rpm了,另外把散热器原配的另一把扇子也装上去了,基本就是最高风冷效能了

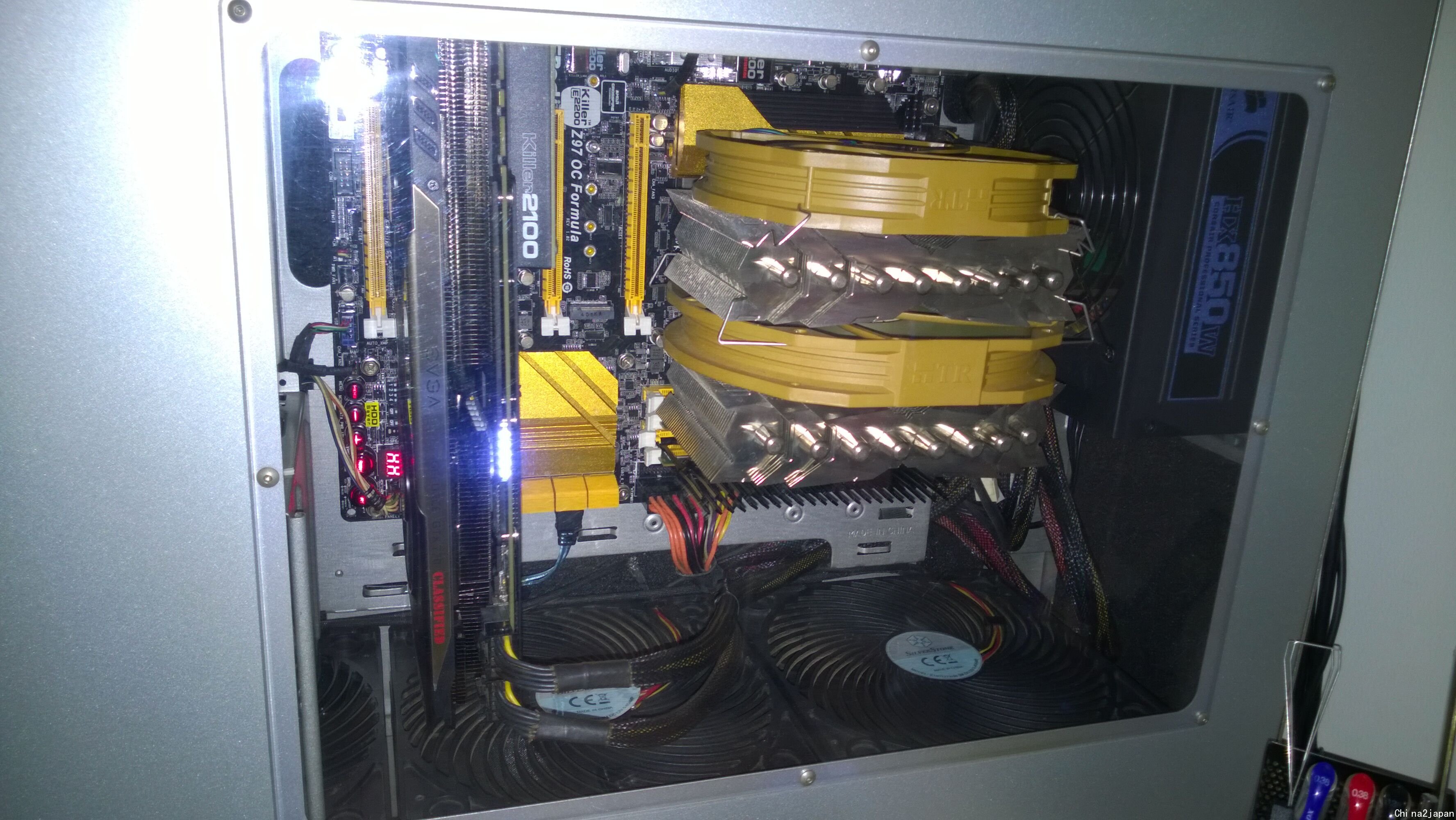

为了配色,找出来一张全新的770class,表面也算是“金色”,效果如下

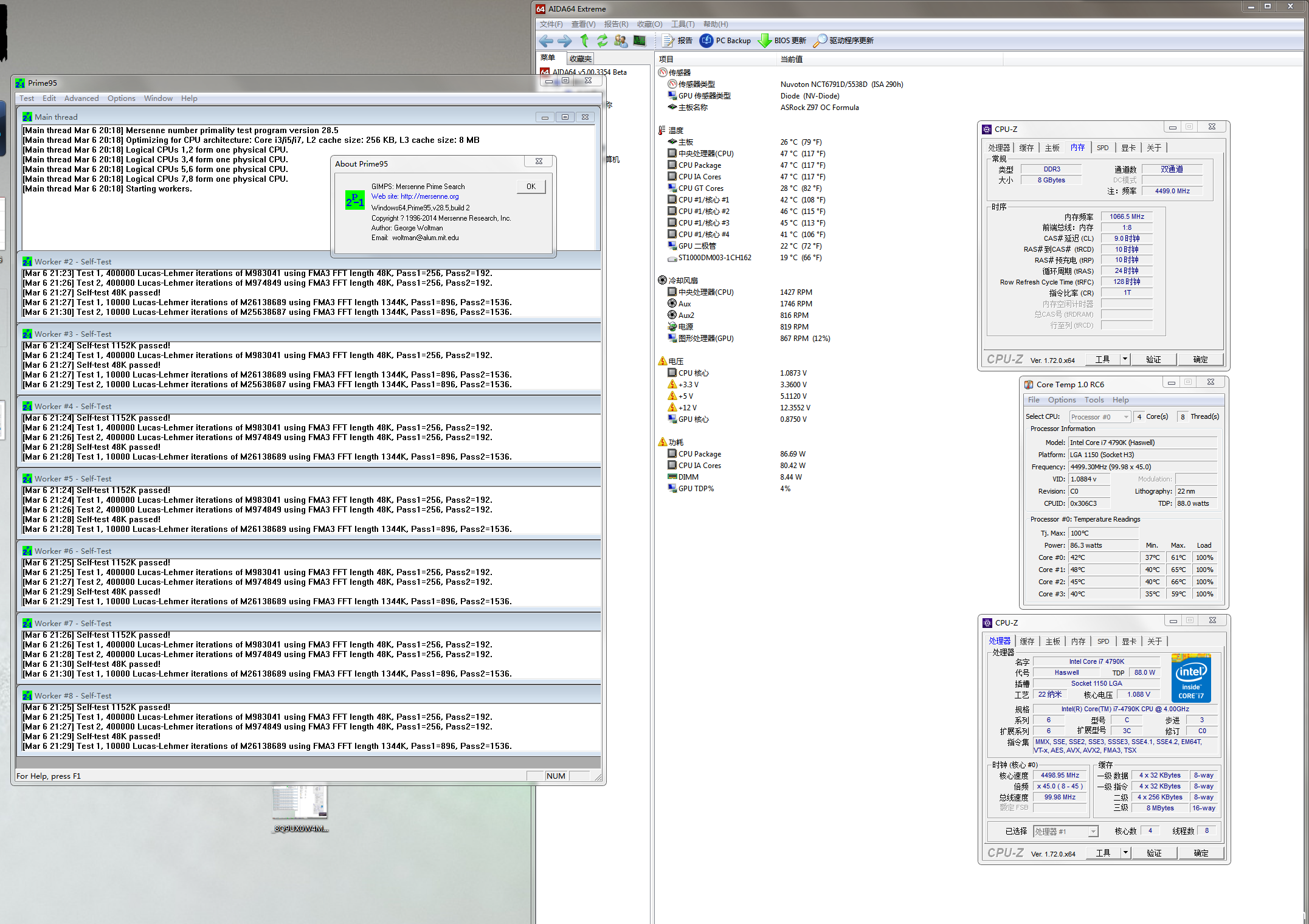

然后285x64 build2第三项开跑1小时

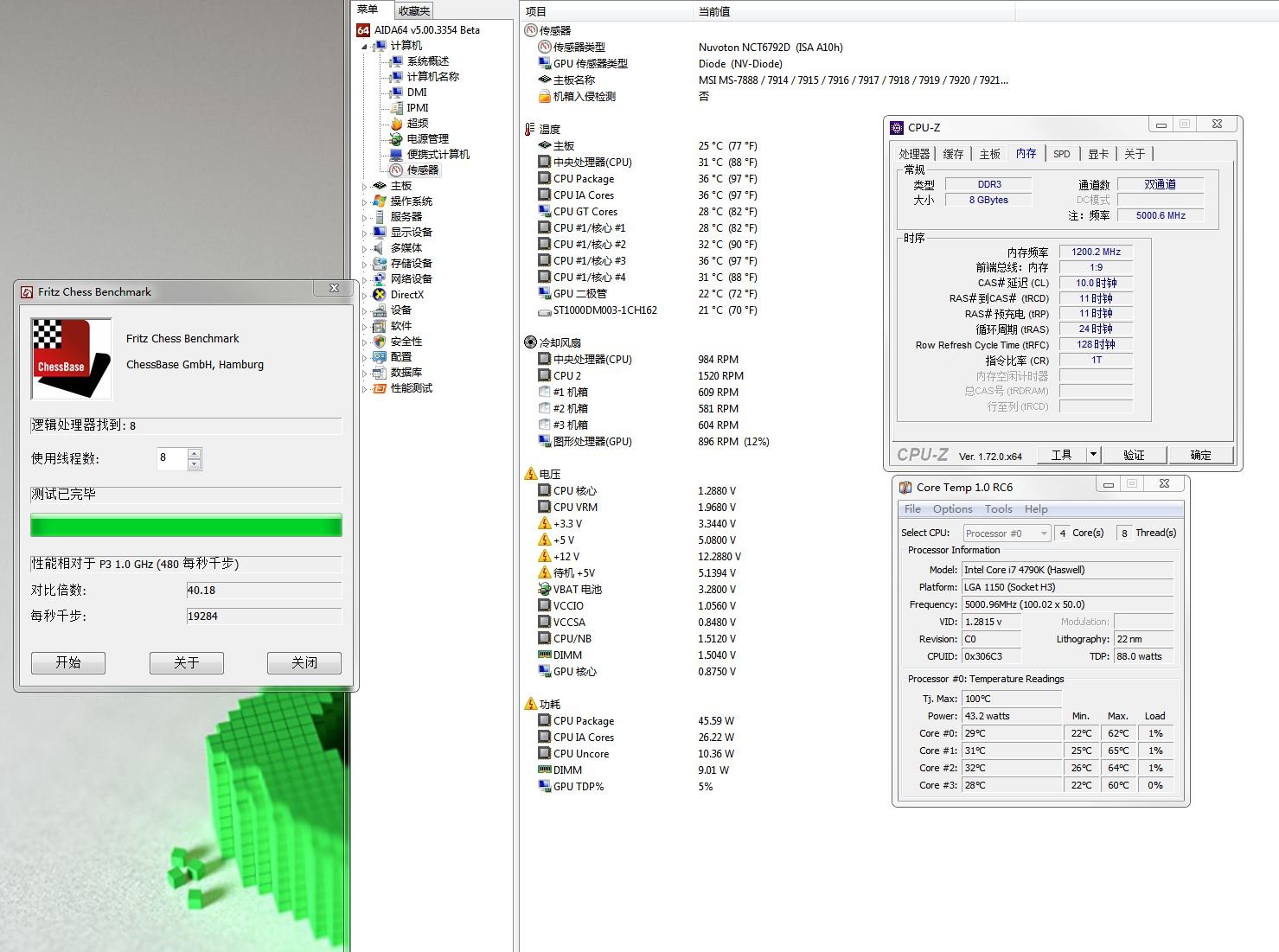

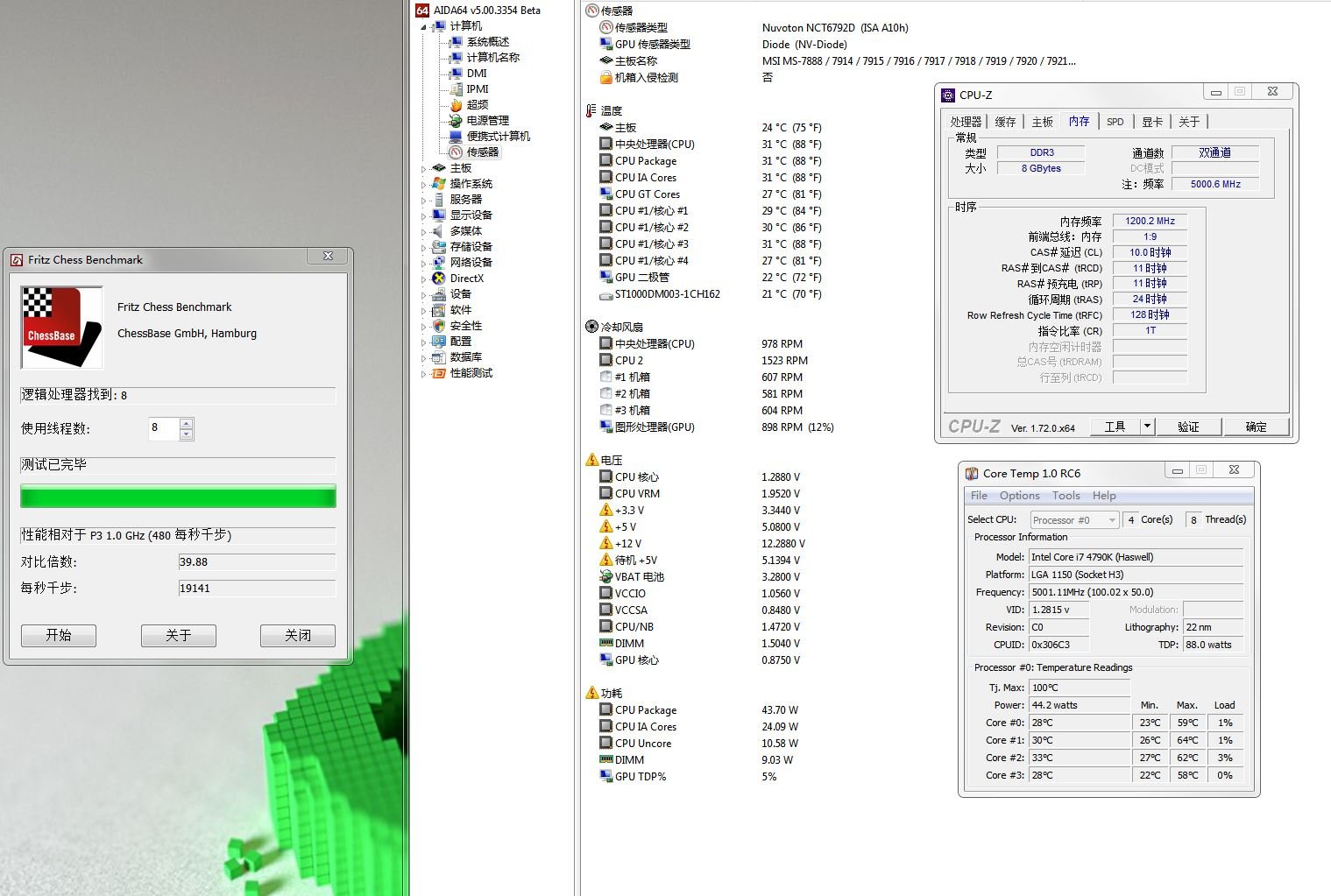

更新下msi板子上的双5g跑象棋:







显卡测试要跑分,这个cpu也不知道怎么测试,
ps:开节能不会影响分数哦

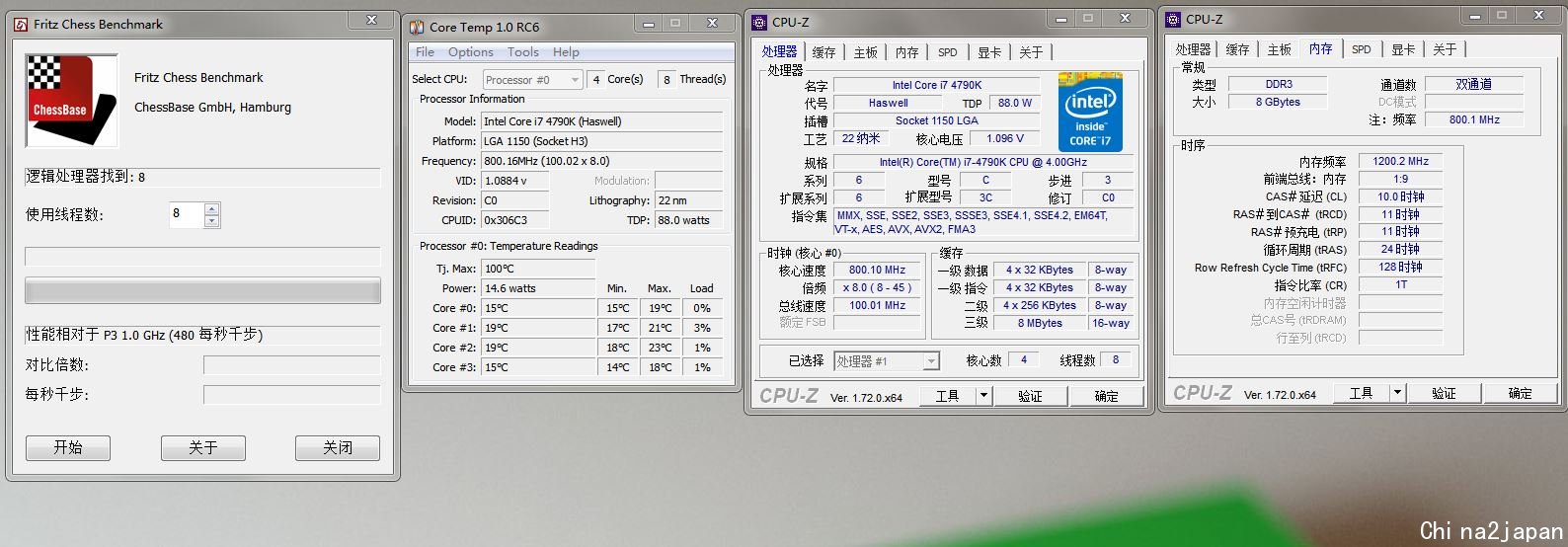

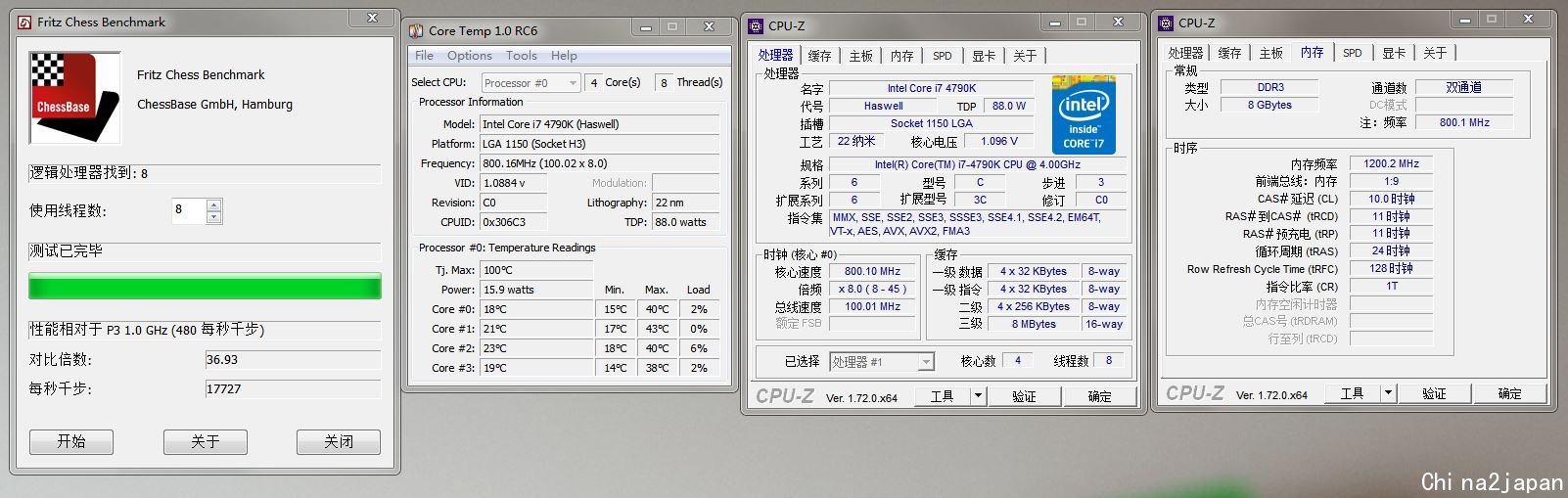

双45+2400象棋:




物理分数:


2015-3-3 20:35 上传



更新了下第一项的温度
同时:
vrm:还是保持原来的1.85v;
cpu核心:由原来的1.100v改成1.088v;不过os里面读数还是1.104-1.112,不过1.104比较多点,估计板子关系

ring点压:没改,还是原来的1.200v,因为不高兴测试最低,大致就行了;.

内存:由2133给成2400模拟日常频率,电压还是保持原来的1.500v

p95第一项,由于时间有限,稍微跑了30分意思下,没有跑1个小时以上,可能不是很严谨,但是我知道,因为我之前就跑过1个小时以上,温度和第三项是差不多,就是表现的方式不同,因为第一项是持续的满载高温,而第三是低到高低到高的循环

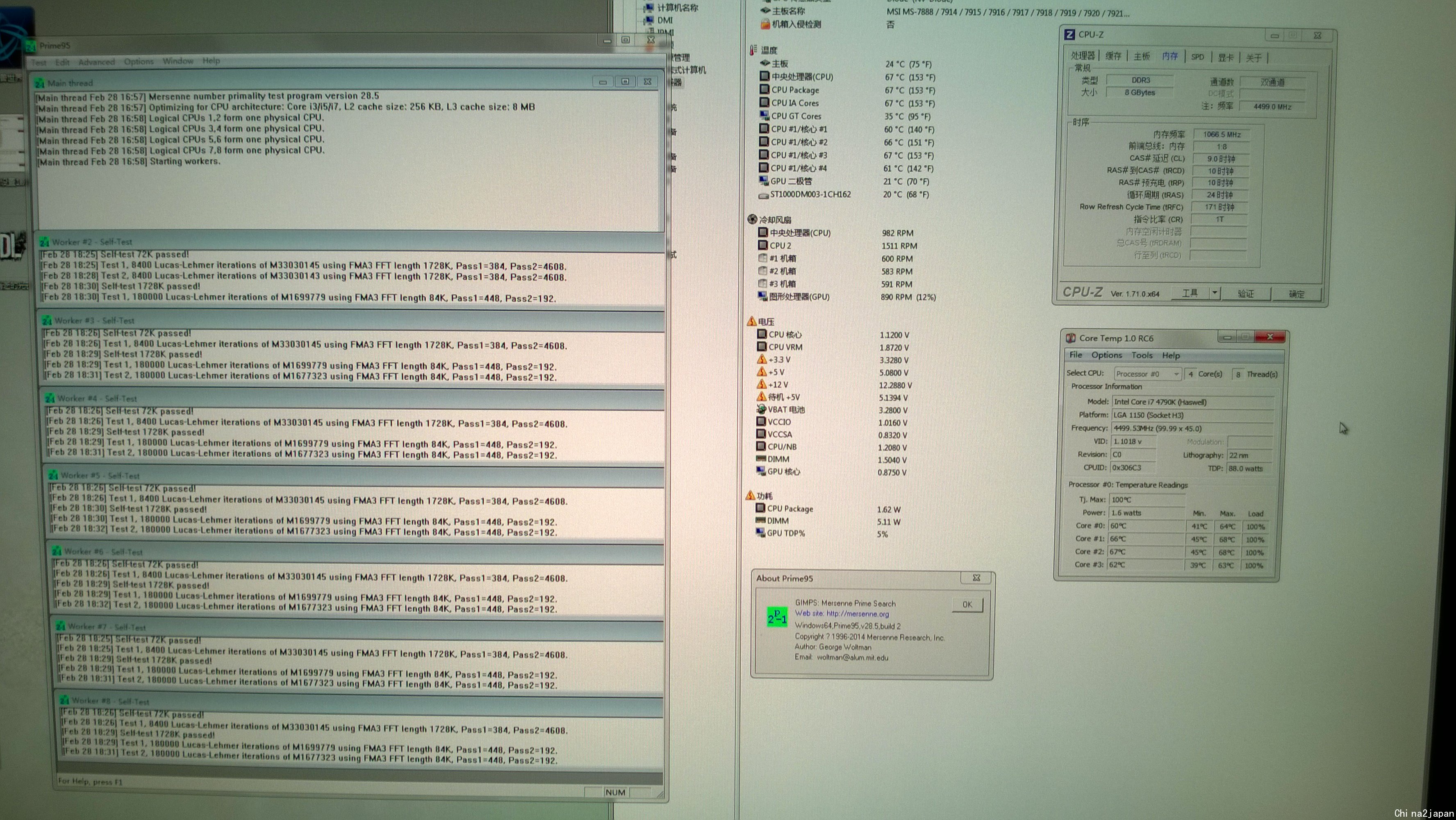

第一项30分轻度










然后我把主板bios中的SVID Commumication打开了,这样用aida之类的就可以显示大致功耗了,我看了下,第一项就没有超过120w过,同时我也又跑了第三项,和第一项一样的设置,不过我是先跑的第三再跑的第一,温度上其实是一样的,2个选项的最高功耗基本一致。
第三项15分数轻度


由于这几代的u提升一直不明显,所以也一直没有换的兴趣,然后前不久自用的一颗小雕37k被一好基友拿去“治病“,无奈只有重新购入平台。

之前用了段时间的x79+3930感觉实际游戏里面也并没有明显提升,日常应用的话由于也就网页、视频之类的小操作,所以升级平台基本也就固定在了高热量+拼人品的4790k+z97上了。

由于脱离”部队“太久,所以恶补了下z97超频教程,还算容易,说到底还是看u体质,这代u中的几个电压比例关系可能需要稍微注意,这个大家都是高手,我就不墨迹的重复了。

由于入手时间就几天,也没有太多时间做各种测试,就用最简单的285 x64来测试稳定应该是大家比较满意和比较常用的测试方案。

研究了下有人说跑第二项,有人说跑第三项,就我自己感觉,确实第三项压力会更加合理和更加贴合实际,同时温度也是比较大的。


测评平台如下:
cpu:国行盒装4790
cpu散热:银箭6mm*8+中间一个原配15cm扇子全速950-980rpm
机箱:FT02 底部穿甲弹3x600rpm主板bios固定转速,顶部9s 1450rpm出风
主板:微星 Z97 MPOWER MAX AC
内存:三星1237周期金条
显卡:技嘉980 G1
电源:HX850


2015-3-2 19:52 上传



都是比较一般的配置,几个玩超频的朋友和我说这代z97中华擎的ocf还是不错的,有机会定要买来试试看!!



bios设置:
输入电压:1.850v
cpu:1.100v 4500
ring:1.200v 4500
内存:1.50v 2133便当
节能开没开忘记了,这个好像和超频不是很重要
z97上oc基本也就动这几个,4.5以下其他的基本不用考虑,条子可能频率上去之后会需要做相应调整



测试软件是Prime95,具体版本为64bit v28.5 build2,测试项目为第三项

室内温度测试的时候在15度左右,不至于冻死人,不过一般是会开空调的,因为听说这个u温度吓人,开跑就会直接去到80度+。。。所以我就没敢开。。。。。不过测试后证明还是有点差距的。。。

中间过程我就不累述了。。。。


跑了1个半小时,基本都在很低的温度,几轮压力大的时候会在60几度,最高温度出现的时间也是很短的其实,挺满意的,和1.080v的3770k基本没啥很大差距

游戏里面我就贴图了,基本不会超过45度,还是开空调室内23度左右,如果显卡是otes散热或是cpu散热器装2个扇子,估计还能地点,不过一般来说已经可以了。

ps:技嘉的这个g1散热确实不错,oc到1500 8000游戏也就60出头的温度,而且机箱内其他部件的温度基本不会受什么影响,之前的780tighz就不行了











评论
再贴个跑完待机的温度:



评论

每多0.01V多2度,ring的电压不影响CPU的温度

评论

嘿嘿,LZ 我有个华擎Z97-OCF,仅拆封未上机,有兴趣吗? 刚在2手区开贴,配合你这个U,估计可以1.0X跑4.5

评论

dell帝可以啊,加我qq

评论

加你才知道, 早就在我Q里了

评论
CPUZ读1.101~1.102的vcore,按说vring不需要1.20v这么高,可以试试bios里设1.17v能不能稳。

评论
目测刚装好系统没打补丁就跑p95了,温度低也不奇怪。

评论

温度低和系统有关系?我这个sp1用了3代u了

评论

Win7sp1吗,补丁打完了没?不然跑p95一些指令跑不到,所以温度低。

评论

楼主他已经在用FMA3跑了,真低温低压雕。我一朋友电压比他低,满载72度了

评论
不错,想看看这u跑第一项什么温度

评论

之前手机上的,没看到图片,不好意思啊。

评论
是4790K吧

评论

既然是低温低压U,28.5第一项再加个几度吧。75以内妥妥的

评论
回去在更新下第一项的温度,顺便再听取大神意见降低点ring电压看看情况。

其实我之前也测试过第一项和第二项,包括第三项都是跑了1个小时以上的,不过前2个没有拍摄图片,印象中温度和第三项没有什么区别,只是温度的反馈和负载方式不同,可能第三项是慢慢的来烘烤温度:低~~~高~~~低~~~高这样来循环,而第一的话可能第一轮就会来到一个比较高的温度。

评论

关闭PWM,固定转速测试,继续Core Temp监控。

评论

抓了一对失散的好基友,赶紧结婚吧!新婚快乐!

评论
体质相当不错啊,恭喜!

评论
几年前 通过公司 免费拿到一颗 I7 2600  不带K哦   常年默认电压 稳定4G使用中  其实还是很舒服了

评论
已经稍微更新了下第一项的温度,同时稍微又降低了点u的核心电压,同时内存跑2400,基本和第三项是一个温度。

评论
别人家的CPU

评论
然后就是,4790k,大家一般用第三项就可以了,不用纠结了。

评论
第一项的核心最高温度会很快稳定住不再刷新。
第三项的最高核心温度差不多每10分钟就会提高一次。

跑第一项对核心电压要求是3项里最低的,对vring的要求更是低,温度也不会比第三项更高。

评论

室温15跑双4.5的话,最高温度不能超过55度, 不然双5.0跑不了P95的

评论
直接看VID电压或者官方软件电压,AIDA的采样精度问题。

评论
测试了下ocf的板子,基本和msi差不多,读数的关系可能比较大,微星一样的1.088也过了30分钟,后面只是没有跑下去,去掉散热条件上的不同,基本温度也没有很大差别。

实际使用中其实微星的板子设计更加合理,ocf的脑残设计第一根pci槽都不能用,因为散热器太大。。。现在只能插第三根上

另外这个ocf的板子说是pci-e 3.0x16有3根,其实除了第一根是全速的x16,第二根是x4,第三根是x8,我去。。。

明天出去游玩几天,回来再测试双5,看看是不是可以风冷下双5烤鸡。。。


评论

楼主说下你双5的缓存电压,手机党看不见图

评论
超频好麻烦,还是不玩了,嘿嘿,性能过剩的时代。。。玩个e3 1230 v3省心温度又不高。。。。。

评论

老银剑散热器+z97 ocf,如果内存马甲很高,一对插在黑色那对插槽,马甲会不会和银剑有冲突?


2015-3-21 19:27 上传




老银箭与新银箭一个厚度,单扇可解决

评论
