额。。。已经太久太久没有写类似的东西了。浑浑噩噩度过每一天,昨天接到朋友电话,叫帮忙写一篇R3E的超频帖,就随手拍几张图,写点文字,好交差^.^

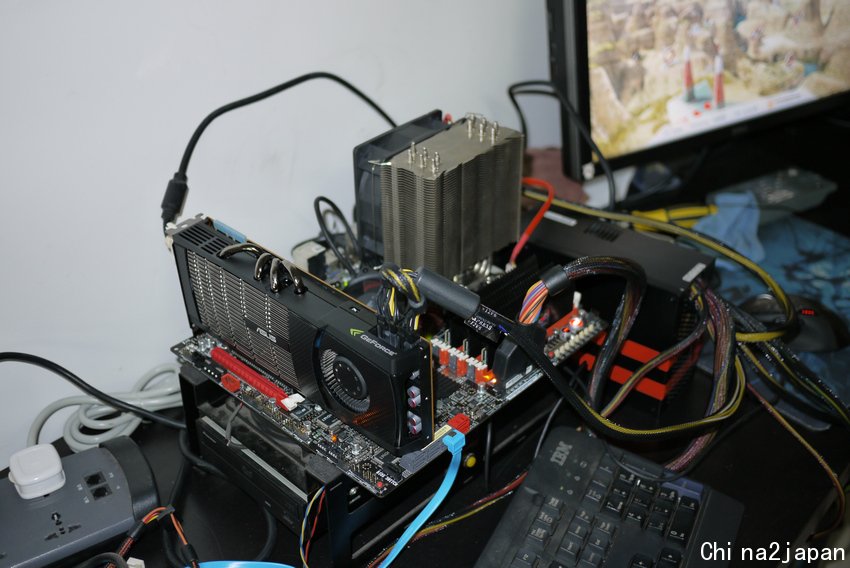

先上张平台照片,还是那些东西。新搬的工作室暂时还没空调,小鱼是汗流浃背的拍完了照片。。。谁可以发点稿费给我,谢谢~


测试平台简介:
CPU:i7 980X retail 3003B466.
RAM:STT DDR3-2200C8 2G*2 2G*1
MB: ASUS rampage Ⅲ extreme (bios:0602)
显示卡:ASUS GTX 480
POWER: ANTEC TPQ1200 OC。
硬盘:intel x25-m 80G
散热:利民VX+千红0.56A 12038


我没习惯用XMP去超频,或者主机板自带的设置方法去超频,还是比较喜欢manual。

由于手里的920给某朋友强收去了,so~我就用980X代替吧。设置上大差不差,唯一差别比较明显的就是qpi/dram电压。980X跑4000uncore,相比920要提高0.04~0.06V,具体看个体体质。手里这颗虽然LN2下比较屌,但风冷一般般,哪怕跑vantage,4000uncore的时候,vtt都要设到1.3875V。。。
对于920来说,uclk的频率必须是dram频率的2倍,正常的话,1600的条子足够了,uclk也可以低压跑。980X由于不像之前i7那样,uncore频率是内存2倍,所以980X内存也可以跑很高哦,还是很赞的。

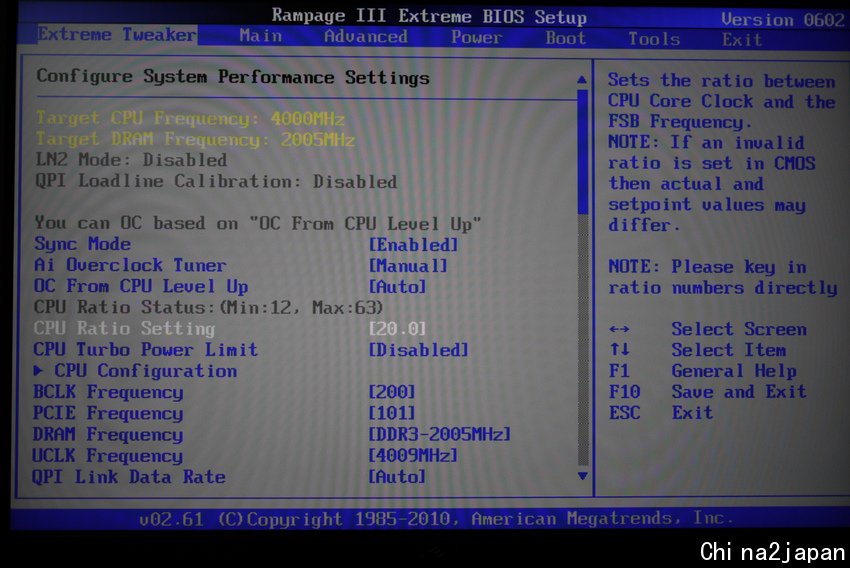

qpi link一般选择200外频时,7218M就好。如果要冲击外频的话,比如说250+bclk,则要调节至slow mode,但风冷250+bclk基本上没可能,所以大家不必选择slow mode。另外,一旦调节至slow mode,则基本上就没有3D性能可言,3D效能变的极差。

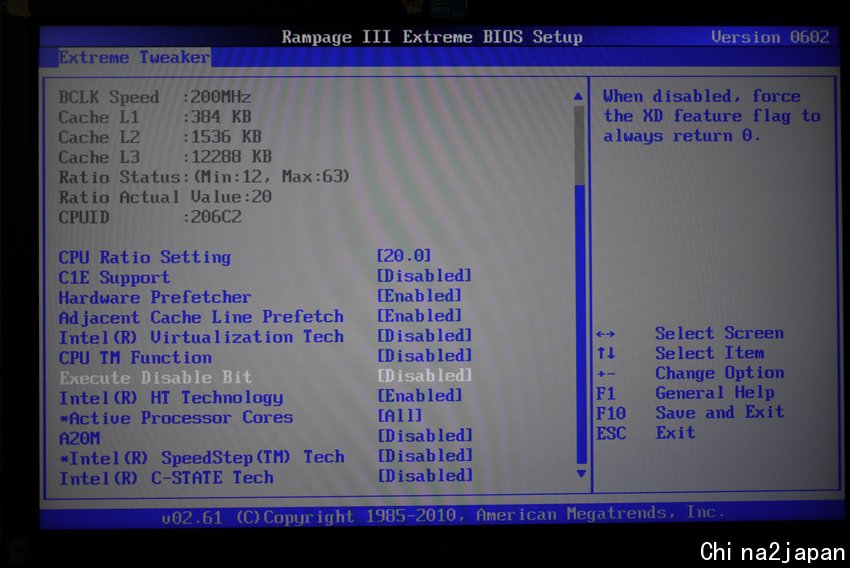

超频时,该关都关了。。也不需要节能什么的- -开着干嘛。
hardware prefercher和adjacent cache line prefetch两相在i7刚上市的时候和效能有关, 至于现在新bios是不是这样,则没试过了,一直习惯打开。其余的节能啊什么的,该关都关了吧。
对哦,在这里面,有一个技巧,可以让everest的频宽瞬间提升2000m/s,但跑pi则无太大关系。不知道是主板的bug,还是什么问题,一直存在,至于是什么,关系到一些因私,所以这里就不透露了,有兴趣的玩家可以自己试。上次问华硕的大秉哥,他都不知道找个事,做为一个可以很轻松把外频推去27X,内存跑3000+的RD,这个不知道,我有点囧。。。。。

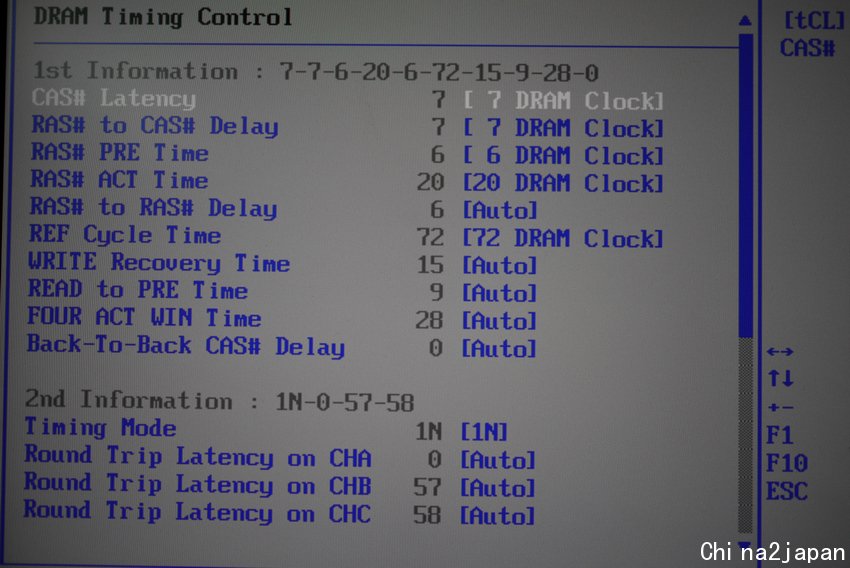

这里啦,则是内存参数的设置,一般平时超频的时候,我仅仅是在这里动动参数什么的。小参则不去碰,一旦有需求的时候,我则习惯在win下用cputweak去调小参。前面几个则是大家常见的小参,这组ram我平时习惯放在2000 7 7 6 20 72去用,因为电压给到1.7V,所以也一直用很爽。


第一次看到这个板子bios的时候,当时就和朋友说,这个板子的bios简直就是为LN2而生,giga需要mod的地方,evga需要跳线的地方,华硕把这些做到bios里做为可调选项。。。。

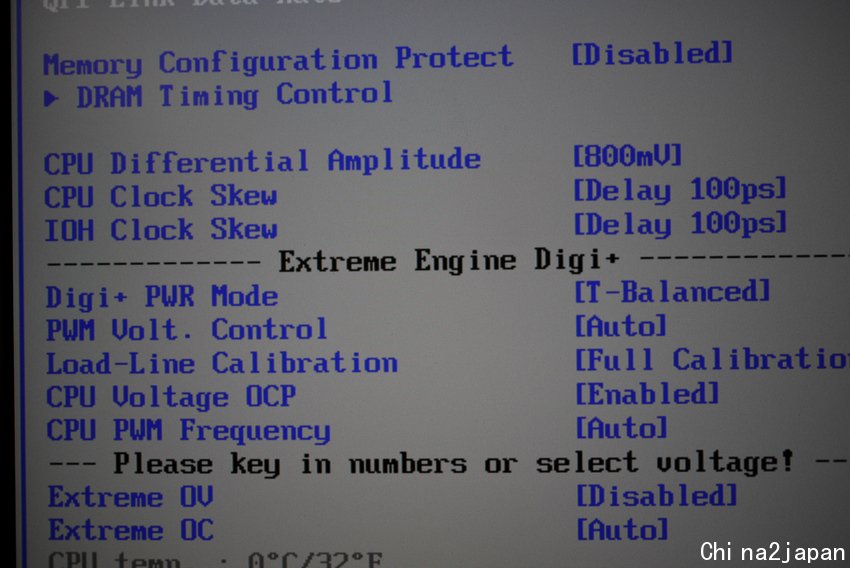

最上面的三项第一项我个人习惯设置到800mv或者900mv。不管是风冷还是极限超频的时候,我都会这样设置。
cpu clock skew和ioh clock skew,这两个则和外频存在或多或少的关系。
最上面的还是很供电有关,但到底对什么地方有影响,sorry,这两个是到目前为止,我唯一没研究出对超频是否有用途的。
load-line calibration有两个选项,很奇怪,但我选择设置到50%的时候,掉压就会掉很凶,设置到full的时候,加压则会加蛮凶。
下面的voltage ocp和pwm frequency基本只有在极限超频时会碰到。风冷保持保持默认即可。
最下面两个选项还是很极限超频有关,保持默认就好。


好了,电压设置了。其实现在的B3版本的X58跑200外,真的不需要设置什么地方 。北桥电压很低就可以跑。我尝试过1.2XV跑230+bclk可以跑32M pi和vantage。

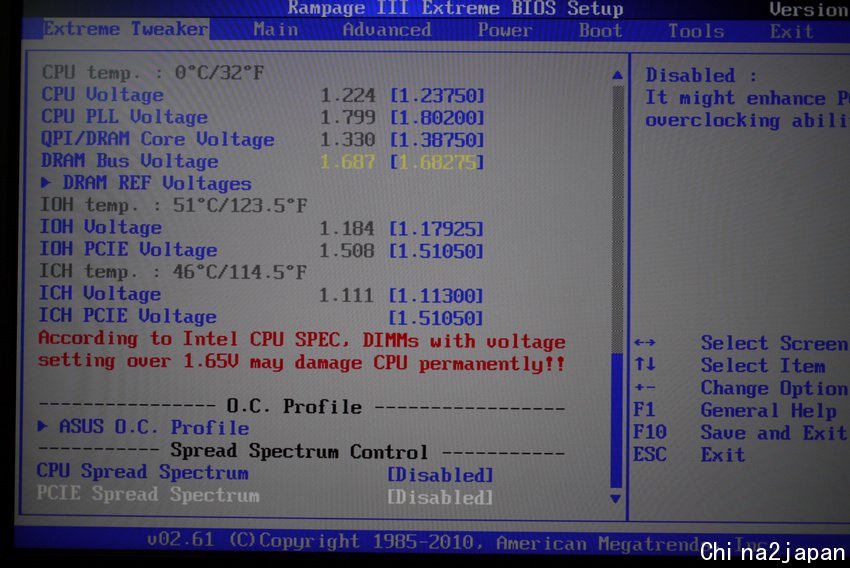

cpu voltage,具体如何设,和个人CPU体质有关。我的980X风冷有点雷,这点我必须承认。但1.686V 5.6G跑3D,我挑了N多的980X也仅此一颗,而且还是no coolbug。
CPU PLL voltage, 4nm的CPU,PLL基本不用动,不管是很久之前的E8400还是现在的980X,都不需要往上加才会起稳定作用或者提高外频,冲击高外频的时候,可以尝试降一些。比如说1.6V啦。1.4V啦,说不好会有惊喜。

qpi/dram core vltage就是ocer常说的vtt。R3E的vtt电压做的还是烂,我同样一颗920,在P6X58D-P上只要1.27V就可以4000 uncore跑所有的测试,但在R3E上1.325V是起跳电压。对于920来说,如果你确定你的CPU可以跑4000uncore,电压设置可以从1.31V开始尝试到1.35V,基本在这个区间内可以过OR和P95之类的满载测试,但小弟个人没习惯跑满载测试。最多跑跑mark或者CINEBENCH_11,CINEBENCH也是一款对CPU压力比较大的测试工具,相当好用,而且方便快捷。

下面那些IOH啦,其实就是北桥电压啦。个人感觉R3E的北桥还是增加点电压比较合适,我一般习惯倾向从1.175V~1.23V之间。其余的几个电压,什么pcie啦,ich啦,则直接在上面按一下小键盘上的+号就好,记住哦,只要按一下。

去年5月EVGA E760刚上市的时候,那时候要上高外频,250bclk+,pcie频率和北桥电压都要往死里加,但现在这张板,随便动某一项,而且幅度不需要原先那么大。250bclk都是很轻松的。

至于下面出现的红字,我一直都是无视的,最早的时候,日本有个人把内存电压加到2.7V,才损坏了CPU,所以。2.3V以内是安全的,但前提是你的内存是否能承受2.3V这样的高压,这个是DDR3,而不是DDR2.。。。

最下面的两项,则和外频有关,你要超外频的时候,两项则都设置到禁用。

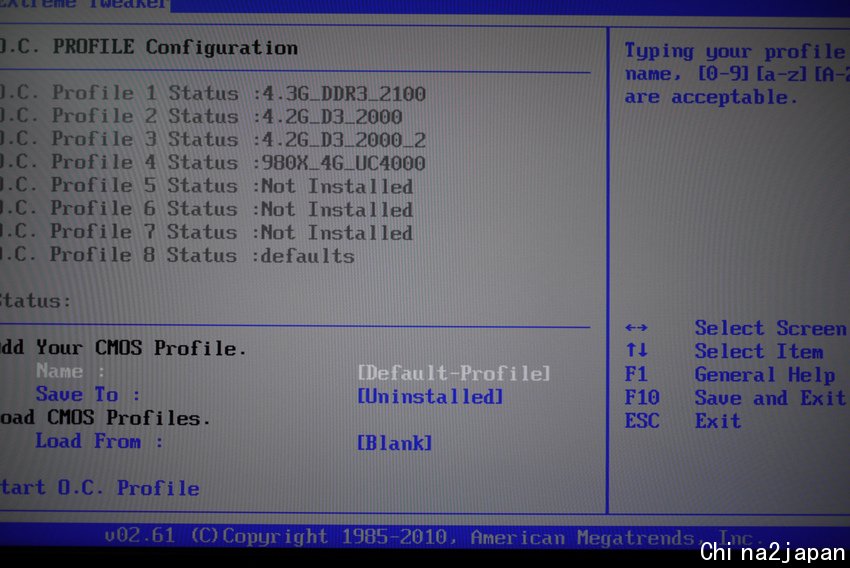

小鱼从很早之前就有一个个人觉得挺好的习惯,只要有存档的主板,都会关掉所有影响超频的,然后保存一个默认存档,以便下次超频时不需要一项一项去关,那样会很累。

最后设置完,重启跑下测试,如果OK的话,可以在bios里存档,免得下次误碰到哪里,会比较容易找回之前的设置。

全文完,我要睡觉,安







评论
*/-19 搬凳子学习

评论
支持老板

评论
*/-19学习


评论
话说你该拿只920来吧,应用广泛点,不是谁都上980X的 */-41

评论
学习了,可惜我是920

评论
回复 kone 的帖子

请看文字。



评论
摸摸鱼鱼,不过你这个是教程么。。。干

评论
鱼哥哥么么~

评论
回复 svanrin 的帖子
慢慢更新,不要着急,嘿~



评论
Intel的编程手册里一直都说,prefetcher有两种:
逐cacheline的prefetcher,和自动检测stride的prefetcher

少数DBMS或者OLTP之类的应用,访问内存完全随机,关闭prefetcher性能有所提升之外
别的应用关闭prefetcher性能大多会明显下降

评论
回复 aasa0001 的帖子

sorry,我没习惯看编程手册,一般有疑问我都会自己去尝试,手册看更多的则是主板维修手册。


评论
鱼总你加油啊、、、写完了我来帮你加XE*/-19

评论
顶了,慢慢看

评论
回复 冷水鱼 的帖子

你又不是做开发的,当然不会去看SDM*/-91

评论
回复 aasa0001 的帖子

之前看维修手册,有时候利于mod主板。
*/-52

评论
除了主板Mannual剩下都不看 打电话给800问也是得到一堆浆糊回答的飘过

评论
回复 冷水鱼 的帖子


    不知道鱼总注意到这块板子的QPI  Loadline Calibration没有 之前BIOS版本是在BIOS里面开启  后来都改成主板跳线开启了 默认是关闭的  跳线在24Pin供电旁边。。。。。
这个打开的话 是否有助4G Uncore稳定或者降低4Guncore下QPI的电压?

评论
回复 scottmitchell 的帖子

主板上的兩個跳線基本都與極限超頻有關.


评论
很高端,很牛逼,路人纯顶……

评论
回复 冷水鱼 的帖子


    一个是LN2跳线我知道我用不着  不知道这个QPI Loadline-Calibration我打开有什么好处呢?

评论
回复 scottmitchell 的帖子

沒任何好處...
我有試過.



评论
回复 冷水鱼 的帖子


    哦 好谢谢了 那我就不再摸到那么小的地方去抠跳线了

评论
“去年5月EVGA E760刚上市的时候,那时候要上高外频,250bclk+,pcie频率和北桥电压都要往死里加,但现在这张板,随便动某一项,而且幅度不需要原先那么大。250bclk都是很轻松的。”
从这点看来R3E还是比E760强点的,但是P6X58D-P也很强啊

评论
我5月份等R3E始终没有等着,UD5又出掉了,就入了E760。不过用起来也很满意,除了热点,各方面都还行,非常稳定

评论

Gulftown還是Bloomfield?常溫還是零下?

在R3E上,[email protected]
PCIE往死裏加還沒試過。

R3E thread裏似乎所有Bloomfield都加不了bclk;980X好像很輕鬆。

评论
传说中的香港淫

评论
回复 aasa0001 的帖子


  920
常温233很轻松,222硬起进系统,然后可以在系统里拉去233外。
E760要北桥电压和PCIE频率两者结合,单+一项没用。

评论
回复 maysnow_love 的帖子

对于这点,我的想法是X58 B2和B3的区别


评论


那看来223以上启动果然是很困难了?杯具了,内存会不定时识别不出(RTL倒是有的)。

貌似是R3E挂了或者2条内存挂了,
比较可能是R3E挂了……

评论
回复 aasa0001 的帖子

是的。


评论
建议上个920或者930测试下

评论
学习了!平常用不超频

评论
进来学习 */-19

评论
从E760换到P6X58-E的飘过*/-19

评论
原來坐板凳也是很難學得會的

评论
学习中,期待更新

评论
回复 冷水鱼 的帖子
一旦调节至slow mode,则基本上就没有3D性能可言,3D效能变的极差。
求问这3D是什么意思?



评论
我是来学习如何玩极限低电压 标准频率效能最大化滴....


评论

930+stt 2200 cl8 1.65v可不可以用一样的设置,就是u/vtt/内存的电压 改改



评论
求 920 超频 教程

评论


想请教一下楼主,能否透露一下这个bug是什么呢~很感兴趣啊!

评论
顶帖,研究中

评论
学习*/-26

评论
顶顶 ~~~~~~~~~~~~

评论
太强大了!感觉LZ身边又一圈高压光环~~~~

评论
来看看*/-49

评论
回复 iso1 的帖子

挖坟了?没看时间

评论
真是 牛人啊  膜拜了l!
