标贴蹭下林总的热度
个人很喜欢itx板子，之前嫌8g*2太小，可是那时候想用16g*2的内存只能上双面颗粒的条，在z370x470时是很难超高频的，不比现在，林总的双通道单面16g直接推到5100烧鸡了
虽然大容量高频率的心结已经被林总终结了，但是双面颗粒不光是容量上限的提升，还能enjoy到2dpc的性能加持。而在oc能力上，双面1dpc和单面2dpc下频率落差尤为显著，尤其是zyx1487弯弯大佬在微星和技嘉z390上达成单面四根4933后，更是雪上加霜了。
因为个人精力财力都有限，尤其是技术上的匮缺，多亏了547737657狐狸老孔这位良师益友的倾力指导，这才坚持玩了下来。
反正在样品少的情况下，贴出这些留存不是很完整的双面bdie的成绩。一呢是抛砖引玉，各位大佬有其他平台和颗粒的成绩希望能一并跟进来，给大家做个参考，二是敦促下板厂，希望能加大力度适配，不求追平但也别和2dpc差距太大，让大家能更舒服的去enjoy！

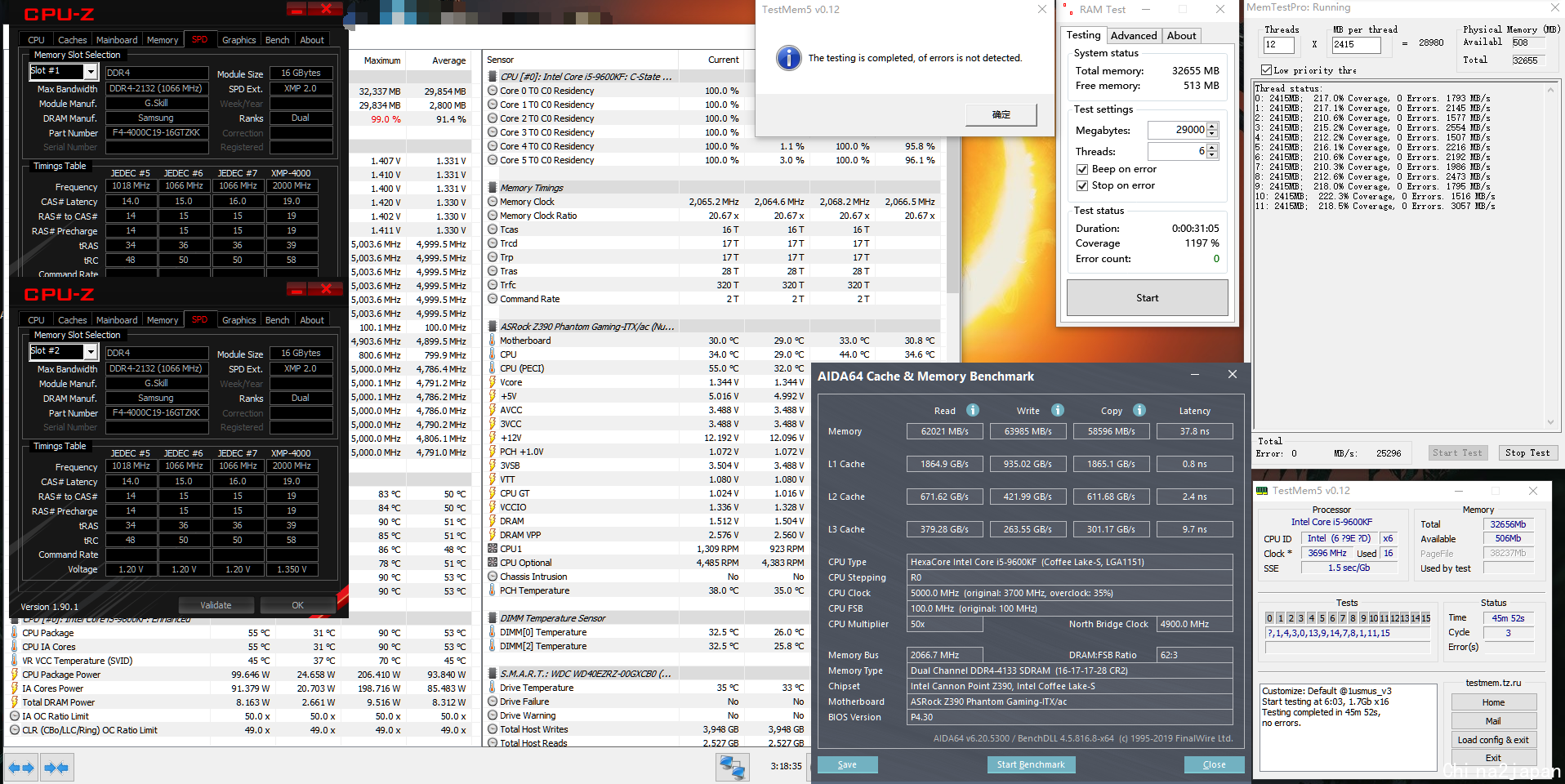

msi z370i，当时用的芝奇3200c15q2，频率卡在4000，只留存了一张3866时的图，当然那时候水平不够，小参上压缩并不到位，并不代表主板能力。包括接下来所有成绩图，受限个人水平，仅对个人数据真实性负责，不能说明和代表板厂内存厂的真实实力。
msi z390i，还是那套3200c15q2
msi z390i，芝奇4000c19d，这套内存体质要好于上面3200c15的，但在同样cpu下，内存频率卡在4300，只好在4266上追求极限压榨。
msi z390i，海盗船3200c16，这套开机频率拉外频冲到了4430，可惜最终稳定频率也是4266。
asrock z390i，还是那套4000c19d，老孔很早就提醒我改ODT，我觉得太难学了比较懒嘛，双面bdie在这一直卡在3800不能突破，几天前静下心摸索着改动ODT后，直接4133烧鸡了

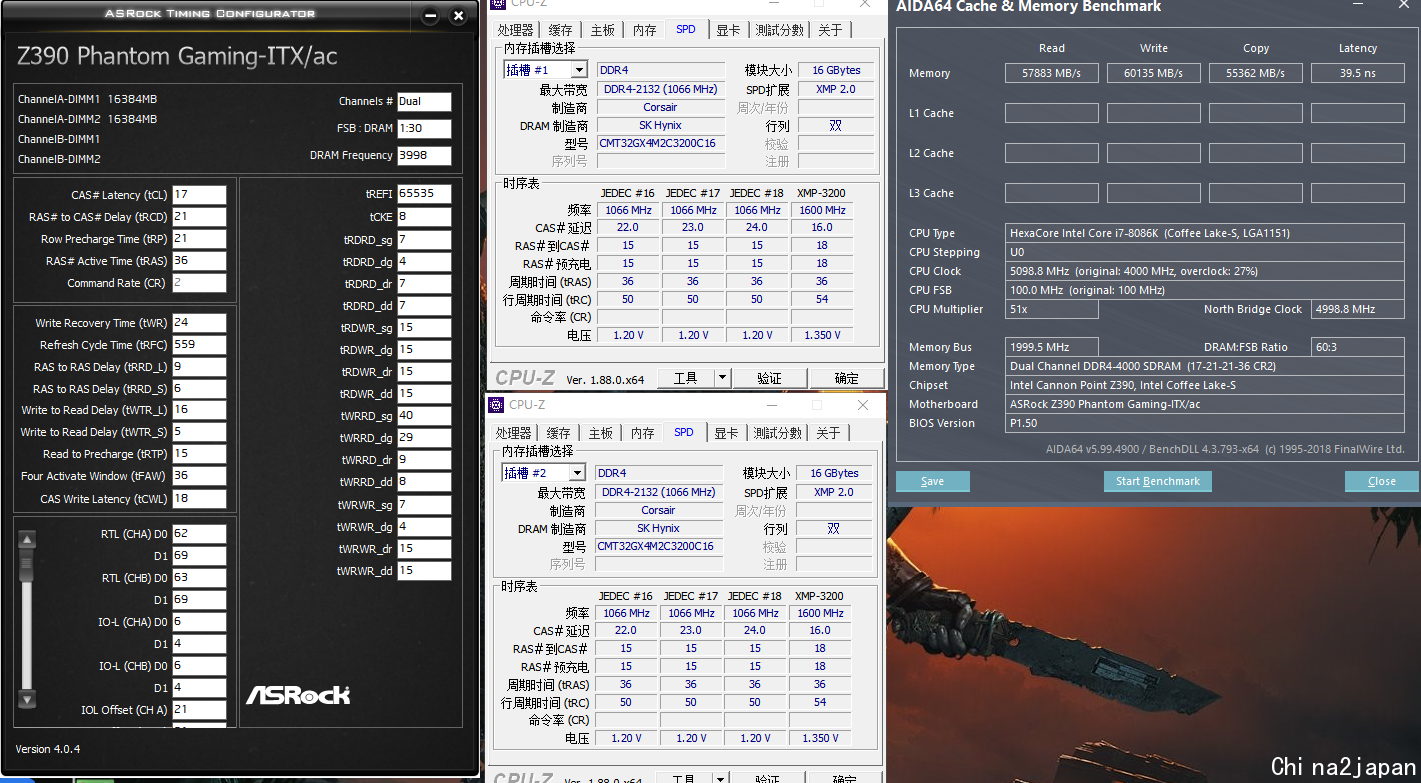

asrock z390i，海盗船3200c16双面cjr。去年还不会玩时，包括掠食者3200在内的双面cjr就能直接开4133，可见人不但要虚心学习还不能懒了，不然早就发现其中的奥妙了。
以上，就是整理出来的成绩图了。
某天有向林总请教是不是天生双槽的itx更好超这类双面颗粒，他告诉我z390gl上双面cjr，1dpc的插法做到4500过测了，比msi z390i上还高。
不知道在更强imc，更优适配下，能否见到4600或以上的双面成绩，就拜托给各位了！
评论
林总关于ODT的讲解
ODT
关于tRDWR
tRDWR会影响到aida64内存测试中的copy带宽，我看到有些人对tRDWR的效能存在着误会，并且超频时容易在这上面卡自检.
其实tRDWR存在真实值和录入值，录入值又和tCL与tCWL息息相关。
以我的内存举例吧，在该频段4133时，受限imc和内存体质的影响下，tRDWR真实值10才能稳定，9会随机卡自检，当我tCL值为17时，tCWL设置16，他俩之差为1，那我在bios录入的tRDWR值，就要设到10+1=11，当我tCWL为18时，他俩之差为-1，那我录入值就是10+（-1）=9，这时录入值9也不会卡自检，因为真实值还是等效与真实值10。
当然，tCWL本身受限于自检规则，这里可以参照林总帖子https://www.chiphell.com/forum.php?mod=viewthread&tid=1958773，微星的tCWL值在13 15 17 19上留了空洞，设到这些值上无法过自检，华擎是 15 17 19无法过自检。
那么，当你的内存可以在tCL 16时稳定运行，tCWL同时也设到16，那么你的tRDWR录入值就等于这个频段下的真实值。同理，当你tCWL设到14时，tRDWR录入时就要加2才稳定。tCWL 18，tRDWR录入时要减去2才能达到真实值的效能，并且不会卡自检。
评论
不是单面1dpc和双面2dpc吗？
评论
具体是几dpc，只看一个通道上插的几根内存，假如有双通道6槽的主板，全插满那就是3dpc了
评论
原来是这样啊
评论
不对，双面条插在一个通道上，是2DPC吧？
评论
如果双通四槽或者六通十二槽的板子，全插满双面条，岂不是算成4dpc了，所以，只看根数，不看它单面双面
评论
华硕有个Double Capacity RAM技术，它这个通过双层内存设计，在原本每通道一个插槽的板子上，又额外扩展出一个槽位来，实现2dpc的容量，这个双层内存和双面内存是不同的。
扩容方面还有一种叠die，16Gb颗粒还没上市时，用原本8Gb单粒再加一层，单面内存就能做到16G，双面可以32G，当然，也是难超的一批，超频贴里就不讨论这些条子了。
评论
飞鸭起飞了
评论
又双面大佬我就想问问这体质怎么样 再微调一下应该可以跑下15 16
还想问一下为啥4条一起不能直接开启4000 只能先超一根4000然后再插一根以此类推才能4条4000 前面三套海盗船铂金（16*4双面B-DIE）只有其中有一套可以直接开4000 剩下两套也是需要先超一根
评论
又双面大佬我就想问问这体质怎么样 再微调一下应该可以跑下15 16
还想问一下为啥4条一起不能直接开启4000 只能先超一根4000然后再插一根以此类推才能4条4000 前面三套海盗船铂金（16*4双面B-DIE）只有其中有一套可以直接开4000 剩下两套也是需要先超一根
评论
这就难住我了，可以等后面更多hedt平台成绩贴进来后做对比
评论
请教下intel ODT的调法
评论
我也没有深入研究过这个，是之前不知道是谁说内存单双面条子时提到了DPC,意思大体是在只有两个内存插槽的情况下插两根双面条就是2DPC,插两根单面条是1DPC
有没有什么关键词值得搜索的？我想查一下DPC的相关定义，我觉得你说的应该是对的，我之前的理解应该错了
评论
https://www.chiphell.com/thread-1684996-1-1.html
https://www.chiphell.com/thread-2009039-1-1.html
https://www.chiphell.com/thread-2176610-1-1.html
评论
感谢J大
评论
高手，请教华擎z390i要怎么修改ODT啊？太委屈手上的4000 C19D了
评论
具体到每套去调试就很繁琐了，好在芝奇的ODT差不太多，你直接试试我的那套4000c19的ODT值吧
wr 80
nom 34
park 120
评论
乌鸦坐飞机～～～
评论
评论
评论
强帖
评论
请问这个tRDWR的真实值怎么查？
评论
这个值是看内存oc到的频率，以及内存的体质，比如有的体质可以在3800时tRDWR 8保持稳定，3900到4133时9，再高可能只能到10甚至11以上了。
所以能到多少是需要自己摸索的，别人的数值只能作为参考。
评论
谢谢，我先全auto再慢慢尝试
评论
66666
评论
M11G 皇家戟16*2的3200C14双面BDIE颗粒卡死在3800
想问下楼主ODT数值借鉴一下。
华硕主板似乎对双面BDIE优化做得很差
评论
双面BDIE是不是要起飞了？我手里还有两套-Q的~
评论
你可以先试试这套
wr 80
nom 34
park 120
不适合的话，wr和nom选auto，挨个试park，记录下来能开的
然后在进系统，挨个烧鸡。
评论
点不亮的话如何调···ODT楼主可否发一下海盗船16X2，3200条子的电压时序和微星主板的设置图
评论
具体的小参和电压我那图里都有了，另外odt不需要你手动去给。
在微星上跑双面Bdie或者其他颗粒，林总那关键参数基本上都给好了，而且这些东西我们看不到也调不了。
所以，比较简单的方法是用mem try it快速去摸，能开多少看imc及内存体质，先求开后求稳。
评论
林总的那个帖子啊，发个链接好吗
评论
买了个威刚的8GX2 还没到货 到时候在Z490上测试一下
评论
铂统rgb 3466c16 bdie 在华擎z390i上翻车了 不调ODT 3600都开不了调ODT某些参数下4000c16可以进系统 跑TM5和MT都没问题
重启也正常 但是一关机再开就又进不了系统 再调ODT某些情况下又能进系统
关机还是会卡在自检 小参全都放宽了 只设置频率和cas
评论
可能是自检时RTL值波动造成的，把odt在改动改动，或者内存换换顺序看看会不会好些
评论
双面cjr那个没看到电压值。。。
评论
楼主，请问二楼的这张图用的是双面cjr吗
评论
三星bdie
评论
求asrock z390i+双面cjr的VCCIO、VCCSA、内存电压
评论
求教华擎z390i＋双面cjr的odt该怎么调？
评论
看超内存，调小参的诸多帖子，就佩服林大。吃这口饭，术业有专攻。
我也想买个默频4266的内存抄作业吓大家一跳，想了想，自己笑了。又没有吉尼斯等我去破
评论
当时用的有金士顿和海盗船的双面c，没调整odt就可直开，也没留下电压截图，还是自己摸摸看吧。
评论
我抄了你最后那张图的参数，跑MT5的anta777会黑屏掉显卡驱动，恢复到默频就没事。不知道是哪个电压没加够。
内存1.48v，VCCIO 1.32V，VCCSA 1.35V
评论
楼主你说的几个参数，在哪里设置？华擎Z390i
bios 内存时序那里？
评论
能私个群号吗，自己是16gx2 c14，只能4200 c17。用的z490i unify。
评论
对的，在内存小参后面，拉到下面就好。调peak即可，其他两个自动。
评论
同样主板，华擎Z390I幻影，搞了对双面16X2的C9BKV，BIOS-P4.3，默认情况下只能XMP，然后微调了ODT，可以4133开机了，只要一动参数，微调一下，就会卡自检，然后还要看运气才能继续开机。然而TM5六轮，MT300%都没任何问题。愁啊~
评论
跟我一样的问题。。。开机要碰运气 能开机的话跑压力测试很简单。。
所以 我换了z490i
评论
凑热闹问问，M10A 4000C19双面16G*2那个能稳默认么...
评论
你这么一说，我也有换Z490I的冲动了。。
评论
跪求楼主帮研究技嘉Z390电竞大师的主板，如何调时序把4条芝奇3200C14 16G稳定上4000即可，如果还能超4000以上就最好，只是单纯超来玩绝地求生而已！
评论
四根双面，这对9代u的imc而言有点苛刻，我搞不定
评论
搞的我心痒痒 也想升下级了。
评论
顶鸭鸭
评论
果然有效，华擎Z370 Gming/ITX（实为上古Z270的马甲）。多年前的产品。连A2PCB都没优化过的主板。最多只能开到3733.
输入ODT以后可以开到4000，烧过ANTA777和日常使用。
这个主板限制也略大，电压只能0.05一档。最终效果为IO1.20 SA 1.25 DIMM1.45。 电路 电子 维修 求创维42c08RD电路图 评论 电视的图纸很少见 评论 电视的图纸很少见 评论 创维的图纸你要说 版号，不然无能为力 评论 板号5800-p42ALM-0050 168P-P42CLM-01 电路 电子 维修 我现在把定影部分拆出来了。想换下滚，因为卡纸。但是我发现灯管挡住了。拆不了。不会拆。论坛里的高手拆解过吗？ 评论 认真看，认真瞧。果然有收
