20190218 更新
剛剛有找到別的方式 可以一鍵優化...
目前正在評估怎樣"具現" 讓玩家可以簡易調整
目標做到 一鍵優化後.可以再手動微調
讓有興趣的玩家 可以再超好頻率後
微調效能但是 內存就是個圓...Latency跟參數一樣..越緊頻率就上不了那模高
不過 功能做好後..相信能給玩家更多彈性
一鍵優化選項
====原文====
先來看看全預設開啟XMP後
由上圖可以得知
RTL CHA/D1/R0 為74
RTL CHB/D1/R0 為74
IOL CHA/D1/R0 為13
IOL CHB/D1/R0 為11
一般人都直接在RTL/IOL旁邊直接填
這也是方法之一.但這次要教大家.從另一個選項來填
就是上圖的
RTL Inin Value(CHA)
RTL Inin Value(CHB)
IOL Inin Value(CHA)
IOL Inin Value(CHB)
這四個選項
先講這四個選項原理
大家可以想成.RTL/IOL 是在CPU自檢內存時自行找出最佳訊號填入
當你手動固定時.會有偶發不開機現象(簡單講就是自檢結果不同.或環境有變(例如溫度.CPU頻率等))
這時候 可能這次能開機.下次就不開.也可能可以開機10次.但某一次突然不開機
那這四個選項是什麼?
簡單的說.就是CPU自檢內存的"基值"
CPU是根據這值去自檢內存
差別在那
當你使用這四個選項來調整時.CPU自檢過程
會因訊號強弱 自動微調(範圍大約都是正負1)
可以避免"時開時不開"的現象(當然調太緊也是有機率不開機)
缺點就是.可能每次自檢的值會有不同(跟Turn Around小參一樣意思.都會隨機正負1)
底下是剛剛隨機順手填的.再緊點就不開機
我習慣RTL B通道多1(這得大家自行嘗試.不同主機板/內存 情況都不同)
記得一點 這是讓CPU自檢.過緊過鬆一樣會不開機
是避免那種明明這次調好可以開.怎下次開不了的現象
調完存檔重開 大家可以發現..值都不同了
下面是效能差異
這是預設值
這是拉緊後
順便解釋一下 BCLK 100.8
這是為了突顯在開啟XMP情況下
一般市售的內存
在只插兩根時...可以超比較高
所以會自動微加0.8 BCLK(當時沒料到..大陸這邊.手動超的人還真不少)
不喜歡的人可以手調100.6或99.98
GODLIKE 1.6x的BIOS我會加入選項.讓大家選擇是否跑100.8
(1.5版已經來不及加了)
2DIMM槽板通常RTL/IOL會比較接近.因為線路較為等長
4DIMM槽板就經驗來說 B通道的RTL大多要+1
评论
传说的msi 工程师大佬 我都没看懂
评论
这个很棒
评论
先收藏再看，顶林大
评论
我只是個小測試員
评论
先CTRL+D收藏，等慢慢研究B450i
评论
我都没看懂
评论
大佬谦虚了
评论
顺便恭喜林大刷新d4超频世界纪录
评论
MSI的效能确实很难提上去啊
评论
林总，有空做一期新手超频教学吧，跪求
评论
看来下次选MSI比较省事，一线工程师手把手教学，全套视频资料，懒人福音
评论
不知道 我沒這種困擾
评论
新手教學阿~
我記得之前公司有發過一篇了
不過那種就比較是純讓你看設定
對選項解釋不多就是了
评论
进来学习一个……
评论
啥时候华擎的工程狮也能来讲一波啊
评论
別這樣呀~~
玩超頻是我個人興趣
跟大家互動交流是我放鬆的時間
興趣跟工作是兩碼子事呀
不是每個人都能像我下班時間
還能在這邊跟大家聊天的
评论
^^謝謝
评论
原来微星论坛里的管理员做的超频基础介绍非常好，很详细。
评论
收藏学习，最近出去玩都没空追林大油管上的视频了
评论
看不懂了啦！BIOS以后能不呢做成直接从网站下载最好的profile那种呀~~
评论
這有想過
問題卡在PROFILE的變動
當BIOS內主架構(例如選項內容.或是新增選項)
PROFILE的位置無法對映..
所以當BIOS有這類變動後
PROFILE 就無法共用
為了避免"疏忽"這種問題出現
所以 BIOS只要版本變動...
會故意做成讓你PROFILE 失效
我想想有沒有更方便的方法
不過 照我上面那選項填一填.頂多數字大點.應該也不難吧
评论
林大这个贴子真是及时雨啊，正好想研究一下这几个参数。 多谢！！
评论
其實...這些都早在Z170就有了
像MSI幾個主要的超頻玩家也都會
只是細部推廣上...我覺得我得重新思考
到底是DRAM的選項太麻煩 讓一般玩家無法理解
還是現在玩的比較深了
很難全部都顧及
選項過多...被嫌
選項簡單自動連動..也被嫌
選項沒開...也被嫌
選項開了...也被嫌
怎做都有人講話
评论
华擎主板bios也有类似的项目，但是不全，RTL Inin Value和IOL Inin Value没有区分A和B，只有合并的一个参数可调
另外调节非常不听话，调节以后，RTL CHB/D1/R0 和IOL CHA/D1/R0这些的数值经常不变，或者变动完全没规律，没有像lz那样很听话的变成想要的数值
另外默认情况下，RTL CHB/D1/R0 华擎已经收的非常紧，手动调节，能点亮的设置下，收的都没有默认来的紧。。。。
评论
調整RTL/IOL方式 目前常見的有三種
他們可能有別的調法...
且華擎已經做得很好了
只是 我們一般為了相容性
不太會像他們這模做就是了..
同一個套條..兩根能跑的值就可能不一樣了
別提內存廠送來驗證的 跟市售會有多少落差
說實話...關於這點.我蠻配服華擎的
评论
膜拜大佬，虽然早就退烧了
评论
这才是干货
评论
林总发一个微星z390i 同频内存测试超过华擎这个的图和设置方法吧！跪求内存超频设置教程
评论
可以往U盘里面写xml格式的存档嘛好奇这个BCLK 100.8。这样内存好超？什么原理哦
评论
感谢林董解惑。
1个月前刚买了msi z390itx，配合9700K+幻光戟C14，确实碰到了相同的困扰。内存延迟怎么调都下不到40ns以下，相比华擎，35ns以下都见过好多了，很是口水。 在msi这块主板上，当内存频率超过4000以后，效能提升真的很小。 4000C16 4200C17 4500C18这几组测出来的数据，延迟居然都是40ns+ 一点进步都没有。只是读写带宽增加了一些。 另外内存温度一旦超过40度，延迟会进一步增加，经常达到42-43ns，所以实际整台机在玩游戏的时候，内存能效就是42ns左右在跑。 原来外频100.8是故意的。 和我一样强迫症的同学可以改成100.01完美解决。
评论
那是透過特殊手法
讓DRAM在100.00時自檢過
再讓他進OS前.微拉到100.8
所以不會影響到原本的自檢程序
评论
你的內存溫度也太敏感了點吧 @@
40度耶....那夏天怎辦
我看其它家 過4000後 讀寫COPY都差不多呀
除非去拉RING頻率跟手動拉緊小參
延遲部份教學有教你怎拉了
但在自動下.還是維持INTEL的RC設定
並沒有去動它
评论
20190218 更新
剛剛有找到別的方式 可以一鍵優化...
目前正在評估怎樣"具現" 讓玩家可以簡易調整
目標做到 一鍵優化後.可以再手動微調
讓有興趣的玩家 可以再超好頻率後
微調效能
但是 內存就是個圓...Latency跟參數一樣..越緊頻率就上不了那模高
不過 功能做好後..相信能給玩家更多彈性
评论
更新一个超神的itx主板吧！小钢炮用户都是你们的
评论
這些選項是共通的
只要Z的都會導入
含這篇裡面講的..ITX 的BIOS原本就有了
评论
林大对于老a1版型三星b-die条超频有什么建议
评论
另外想问下 z390godlike 4内存通常是体质好的一对放b1d2插座么
评论
A1的高頻內存阿....
能用 但似乎沒有板廠調到最極致
评论
體值好的插A1/B1
體質普通的上A2/B2即可
评论
我用的DELL X51 R3外星人主板，MSI OEM可是所有调节选项基本都是隐藏的，加了对3000条，只能2400默认用，很不心甘。要能打开隐藏菜单就好了，林总有隐藏按键不
评论
OEM用的CODE 跟零售渠道的CODE...是不同套
DELL/HP 對於這種技術類的東西的隱密性
要求非常嚴格
我想碰也碰不到
评论
msi能不能通过调参数达到Asrock的超低内存延迟？
评论
這篇不就是在教這個
评论
AI 林总都说无望了，以后还是不买品牌机了。
评论
能不能调到35ns左右的延迟，比如
评论
问一下林大，MSI的服务器主板部门和家用主板是一个部门的吗？似乎MSI放弃服务器主板的领域了，3647的主板也不更新了
评论
最后我还是换了华擎的itx延时确实低！不过最高4500 不能破7 在微信上可以1.45上4800 读者破7 不过华擎1.23可以单考fpu 微星需要1.248 最后还是华擎，必定itx超频电压低点就凉快点！
评论
華擎全預設 跑4000 C16
CPU 5.1G RING 4.7G
也沒看到你講的35ns
评论
不同 連樓都不同棟
评论
记录一下
评论
谢谢林老大教学 RTL/IOL非常有用 ACE上用了
390 ACE各种好
可惜美中不足有两点
1. Win内无法看电压 貌似cpu-z和aida不支持这个传感器？
2 满载烤机时候电感会啸叫 声音不大 但是晚上还是很有感觉
有办法解决吗。。。
评论
收藏学习，谢谢楼主，到时候换内存了再仔细研究一下
评论
学习了。我这机子不知道为啥。
B450M迫击炮更新了7B89v14之后，BIOS点击改语言选项，鼠标就卡死了。
评论
请问大佬
Z370 GAMING PRO CARBON AC
这板子也能按此帖来优化吗？
评论
可以的
那選項原本就一直在
只是大多數人不知道而以
後面Z390有改位置 將其擺在一起
方便操作
评论
WIN內看電壓 應該是軟體版本問題
评论
已经按主贴的教程来操作
内存延迟降了1ns 非常感谢！
评论
对了 还有一事请教我的板子io sa 还有内存电压都显示不正常，aida64换了几个版本也都一样 刷了老bios也是这样 不知道什么原因！
vccio vccsa和dimm这三个值都是虚假的，bios里调完这三项电压，读取时你会发现一点变化都没。
pch核心电压是会发生变化的，但和bios里设置的pch电压一毛钱关系都没有，正确的读取方式应该是，把这项pch核心电压x2，得到的结果你会发现，这竟然是内存电压，是不是很神奇…
不光是aida64，其他的诸如hwinfo什么的软件，一样是这个结果
评论
這你得回報AIDA64作者
他沒加上這顆SUPER I/O的資料
這我也沒法強迫他
评论
MSI ACE 加 金士顿4000，升级到1.4bios后终于可以超到4400，没有再向上尝试了，以前1.3版4400要偶然才能上而且不稳。
评论
是的 hwinfo我看了 也是这个情况
评论
看来只能暂时不管他了！
评论
Z390I是时候来一发啦
评论
林大，板厂不能说的秘密看了一些受益匪浅，能否做个自我介绍，您到你在MSI是什么职务，很好奇啊，众说纷纭啊。。。
评论
就測試員~
了不起就只是年紀大的測試員
评论
能不能放出个LGA2066的CPU针脚定义图，之前看你的视频，只是说了内存通道的针脚，其他的比如pcie等等都在那个位置，网上搜了一圈也没找到
评论
刚看了 顶大佬 可惜我的 x370 内存超不动 未来看看x570
评论
Mark一下
评论
RTL/IOL 这项一直都是auto党，不知道我的为什么会相差这样大 主板是M11A
评论
这东西不可能放出的，否则华强北就会搞出各种神奇的转接插座了
评论
图看不到呀
评论
先收藏··X570一定买MSI··
评论
主板：MPG Z390I GAMING EDGE AC
内存：F4-3600C15D-16GTZ（QVL只有F4-3600C16D-16GTZ）
BIOS：160或161
我发现在开启XMP时烤机瞬间出错，且无法直接固定RTL和IOL，只能通过Init值来改变RTL和IOL。而且即便所有时序包括RTL/IOL都一样，关闭XMP可以稳定烤机，开启XMP还是瞬间出错。

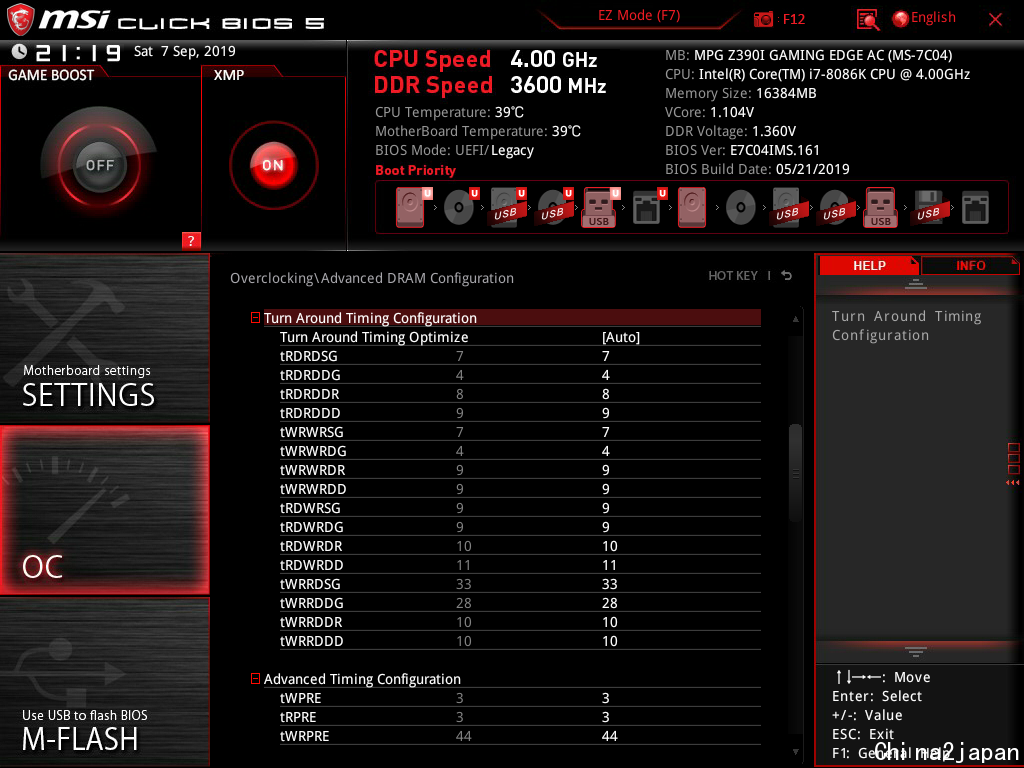

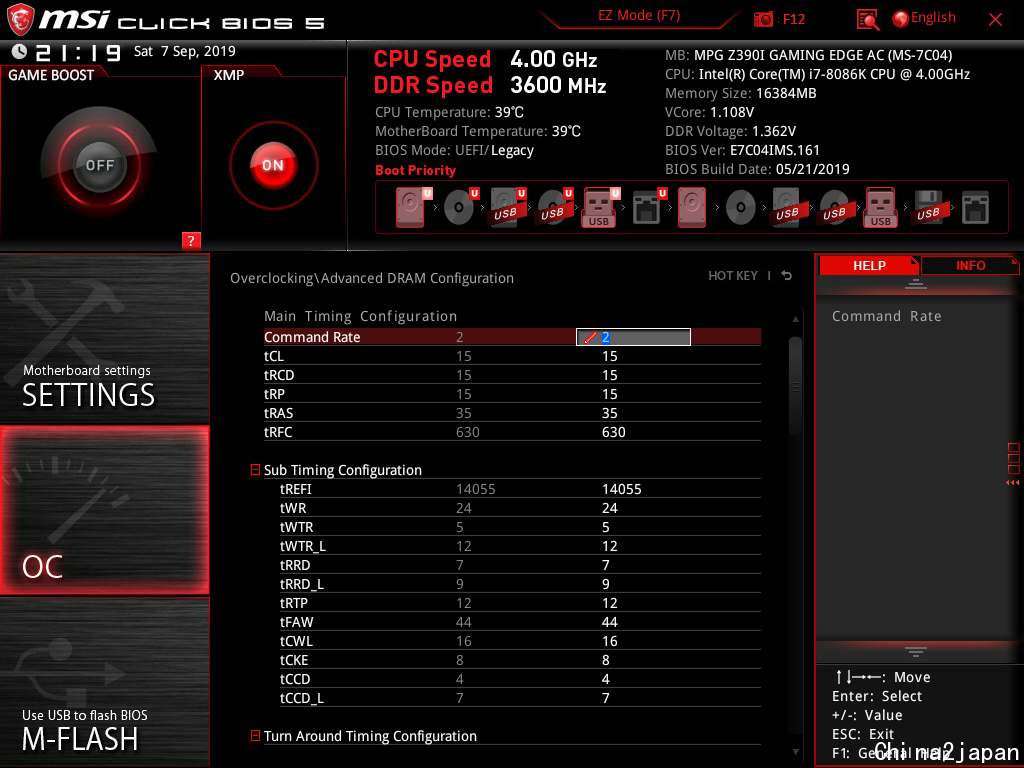

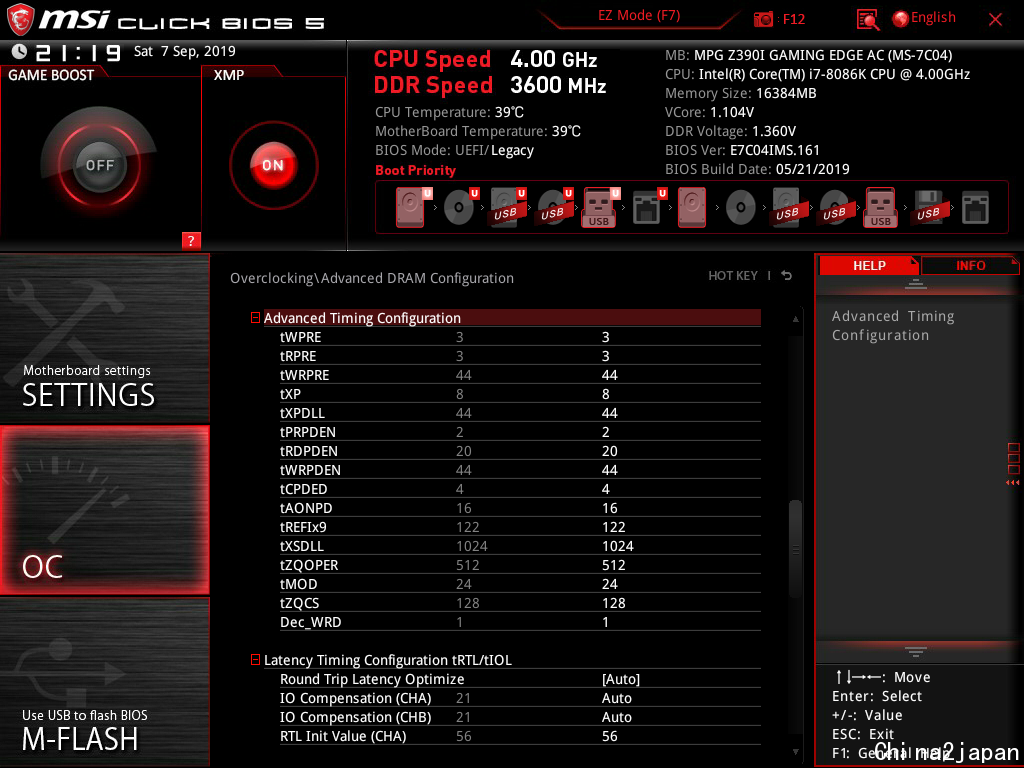

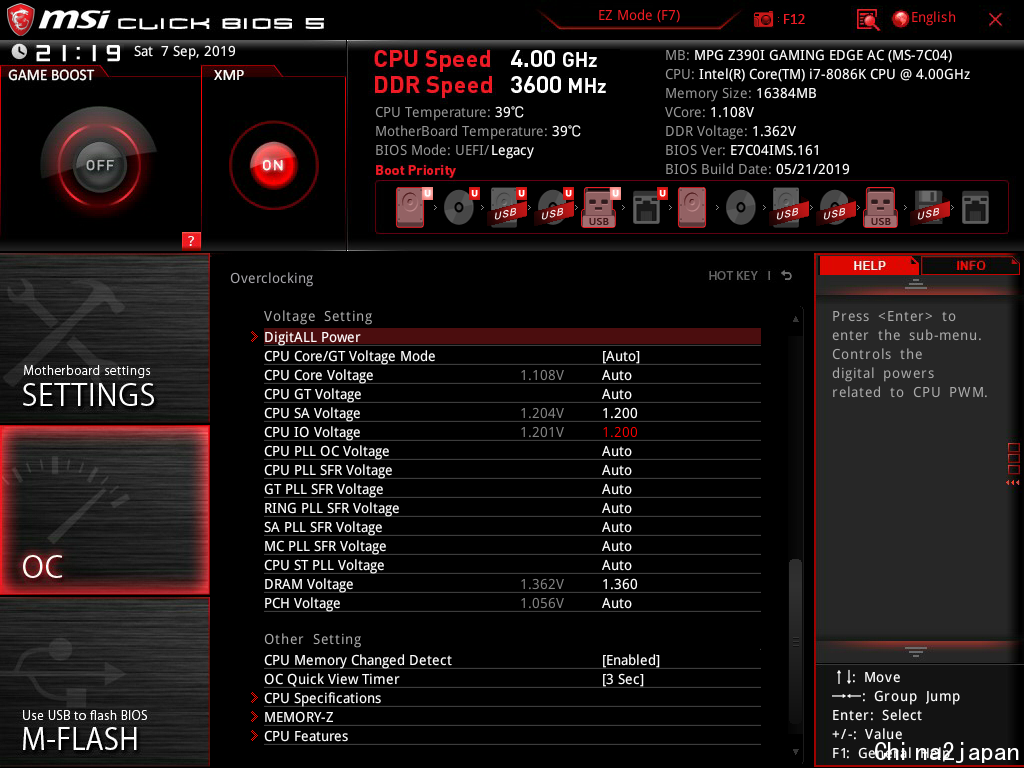

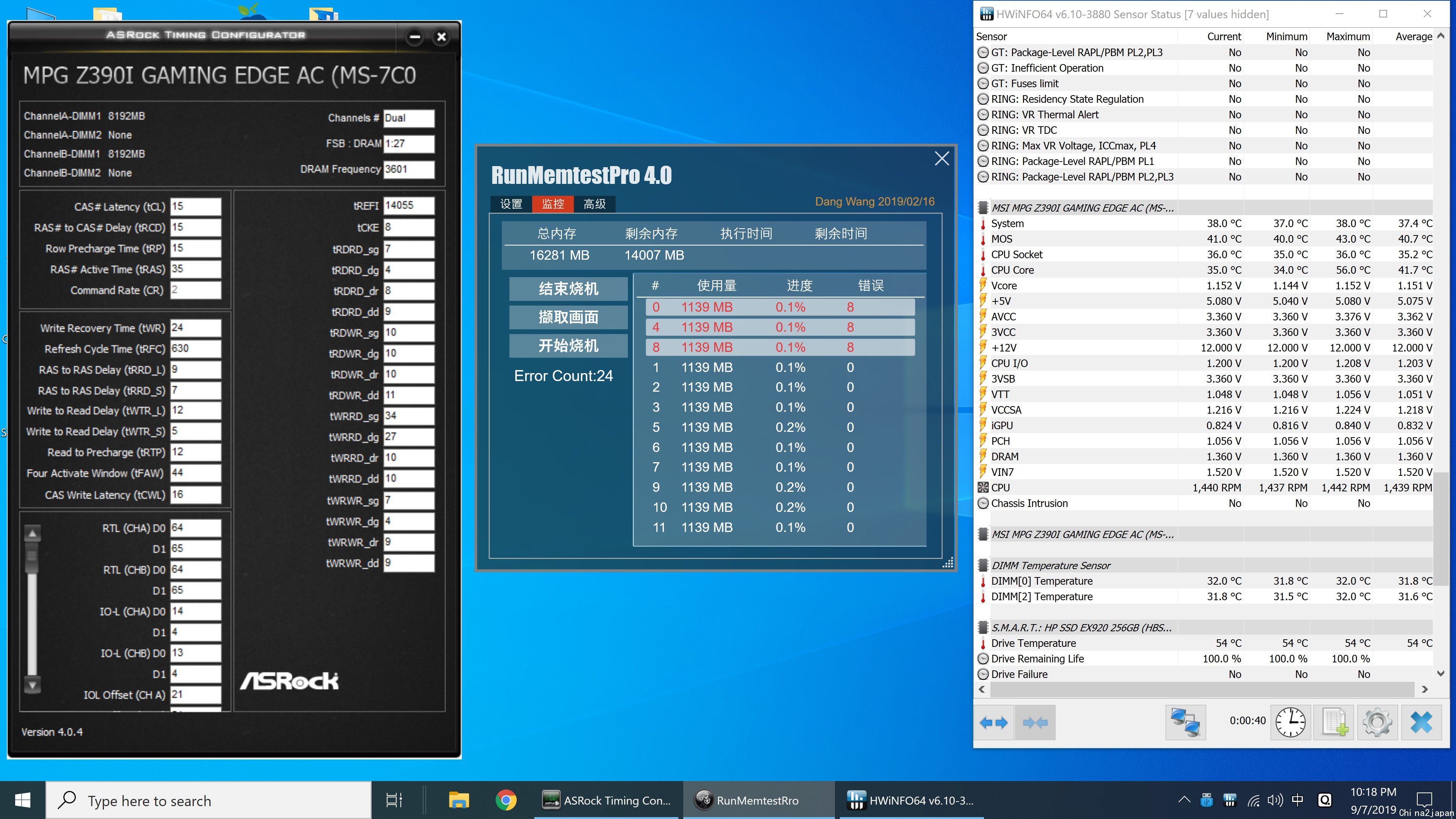

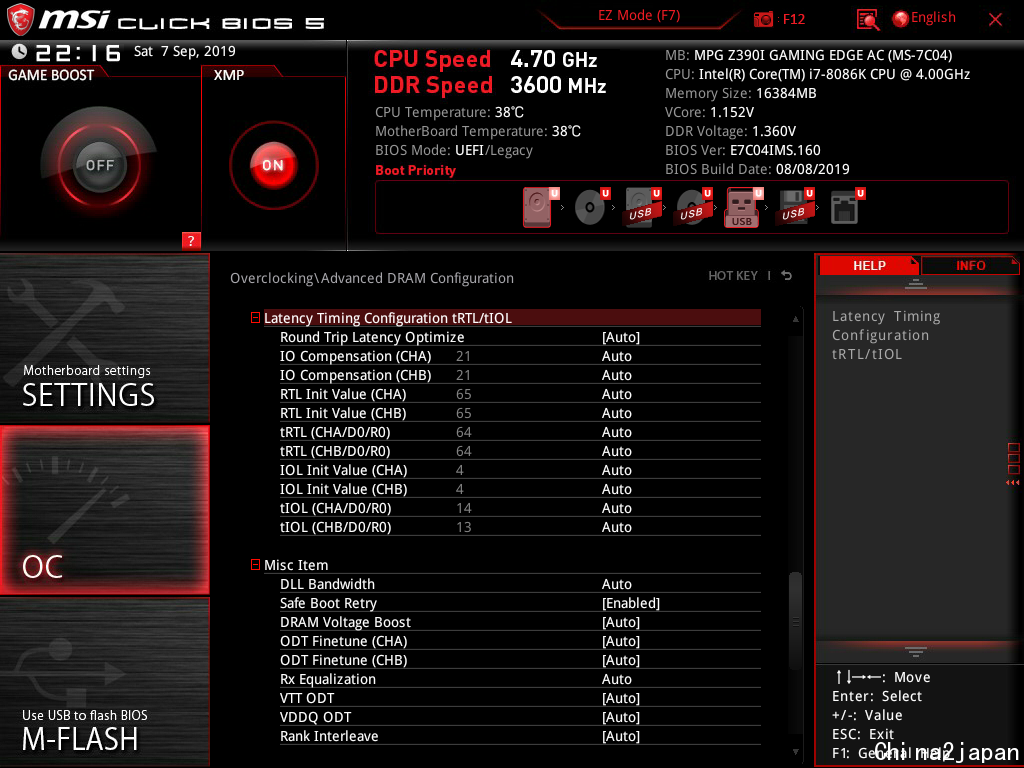

开启XMP时BIOS设置及时序。

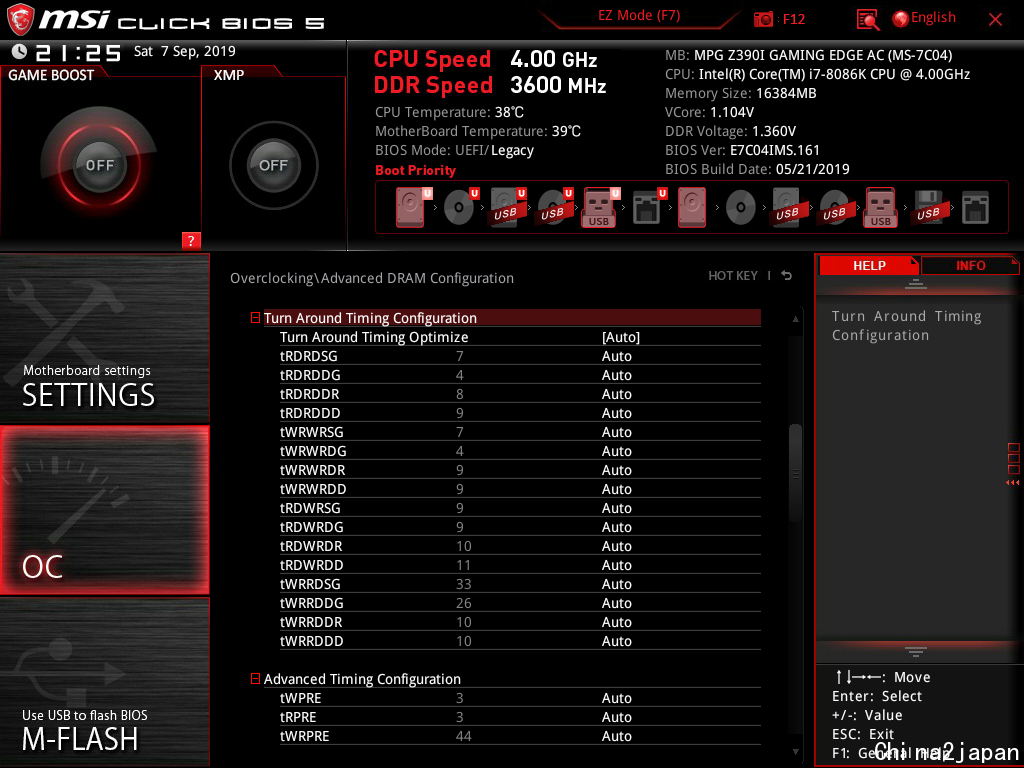

关闭XMP时BIOS设置，除了TWRRDSG、TWRRDDG随机跳动其余都一样。

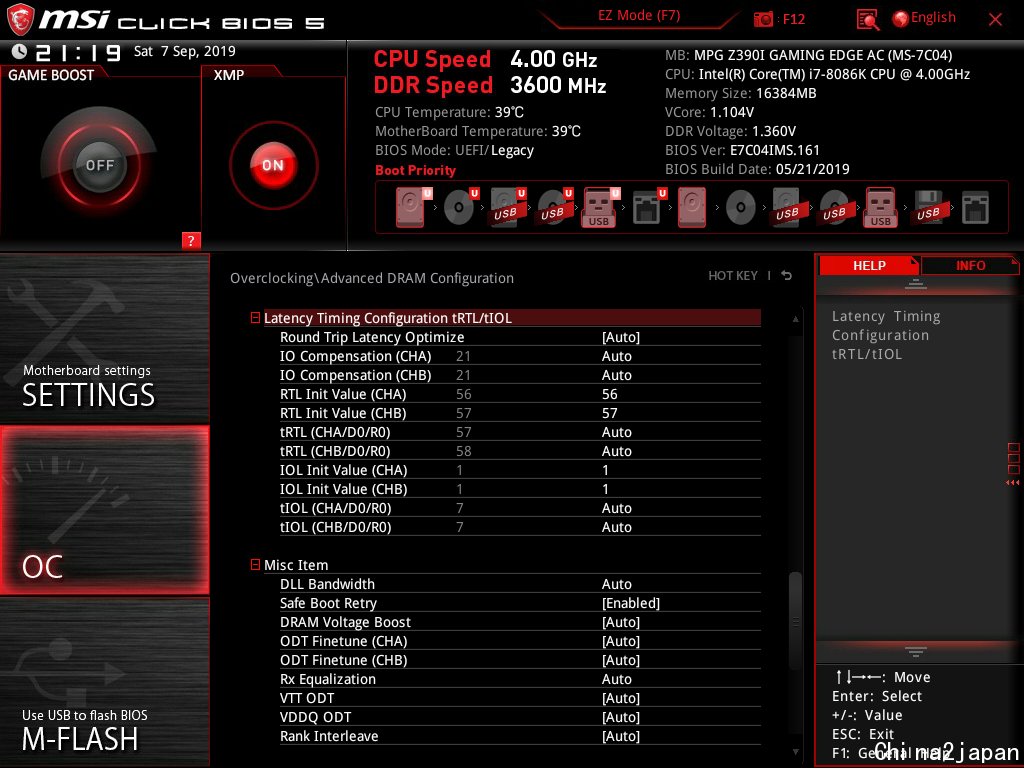

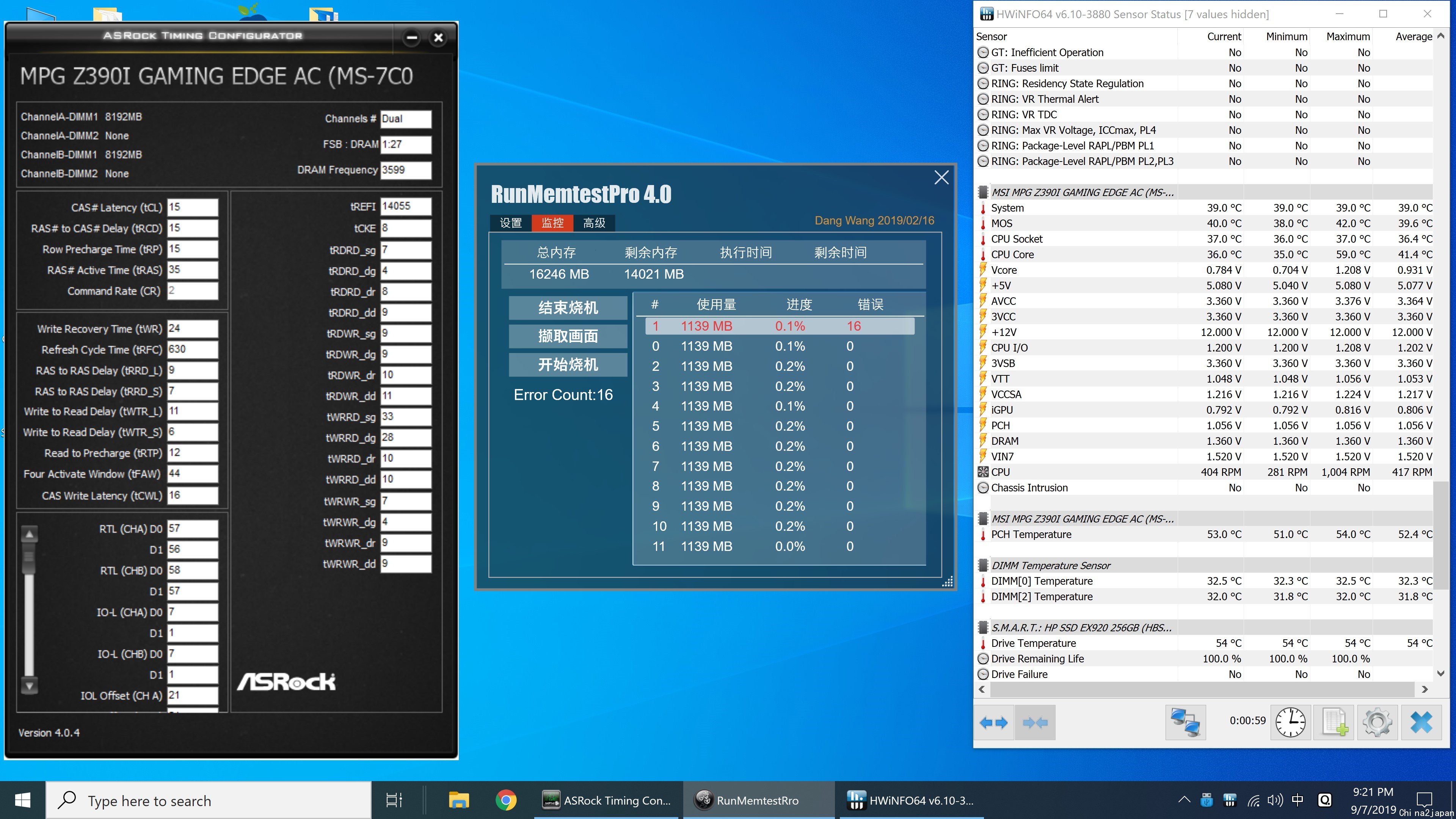

161 BIOS开启XMP烤机，RTL/IOL=57/58/7/7。
161 BIOS关闭XMP烤机，RTL/IOL无论是57/58/7/7还是56/60/6/9都能稳定烤机。

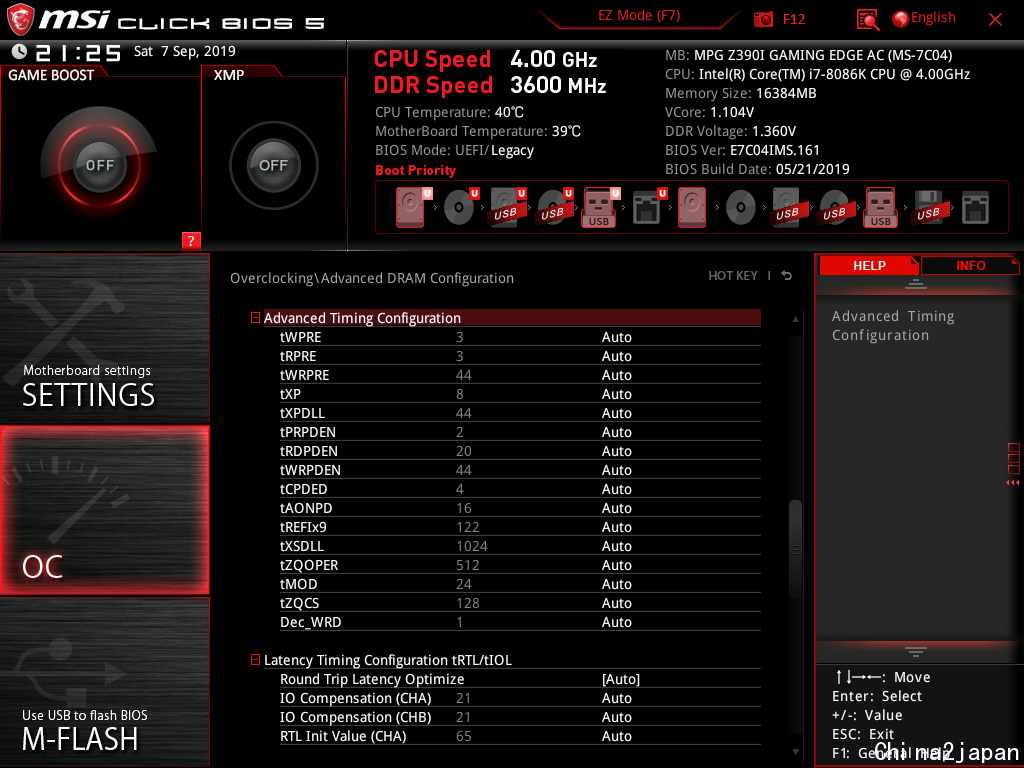

160 BIOS开启XMP时RTL会自动去到64，烤机一样瞬间出错。
请问林总这是什么原理？是BIOS的bug吗？
评论
这个必须好好学习一下啊。
评论
发现了，原本在Misc Item 的 Round Trip Latency Optimize ，被搬到上面的分区了
评论
可能是没人教，快失传了
评论
这二天在开始挖坟学习大佬得教学了，从头开始零星学习。
评论
