高频DDR4内存我有很多对了，但是1.5V电压以内的频率最多也就到DDR4 3600，最近三星新出炉的B die颗粒非常火爆啊，高频首选，看到网上评测芝奇Trident Z系列的DDR4 3200 8G×2套装就是采用了B die颗粒，于是迅速入手了一对来玩。
Trident Z系列在芝奇的产品线中一般都是以性能为卖点的，所以这套DDR4 3200在1.35V下的时序为CL14，要明显优于其他系列的DDR4 3200套装。这套内存的马甲采用拉丝铝工艺，正面为银灰色，背面是黑色，顶部有红色的装饰条，中间有芝奇G.SKILL的LOGO，从标签上可以看出支持XMP 2.0，规格是DDR4-3200 14-14-14-34 1.35v，生产月份是2016年6月，很新鲜的货。下图内存上白色的纸质是附送的芝奇贴纸。
内存马甲我没敢拆，怕影响保修，但是从侧面可以看出这套内存是单面颗粒，采用10层的PCB，从网上评测的图片上可以看到颗粒为三星的K4A8G085WB-BCPB。三星内存颗粒的编号规律，第二位的4 代表是 DRAM 产品， A 代表 DDR4，8G08 代表容量是 8Gb （1Gb x 8） 颗粒 ，W 后面的B 代表 Revision版本号，所以大家把这个颗粒称为“B-Die” 颗粒。后缀BCPB 中的 B 代表 78 FBGA 颗粒，PB 代表其速度为 0.938ns 即 DDR4-2133，电压为1.2V，规格为 CL15-15-15。这个颗粒的特点就是吃电压，所以1.35V 工作电压下可以做成 DDR4-3200 CL14的高频产品。
测试平台：
从华硕M8F主板BIOS中读取的内存SPD信息中可以看出，这套内存TRFC的设置相对比较保守，而其它时序参数优化得比较紧。
首先看看全默认加载XMP下的性能表现，默认加载XMP后是DDR4 3200 1.35V 14-14-14-34-560 2T。由于时序缩得比较紧，所以性能要略强于同是DDR4 3200但时序较松的其他内存。
由于三星B die颗粒名声在外，所以我根本不用尝试DDR4 3466和DDR4 3600，直接就全默认上DDR4 3733，15-15-15-36 1.35V 2T。此时华硕M8F主板自动给VCCIO和VCCSA加压到1.25V。我手动把内存电压加到1.4V，VCCIO和VCCSA电压降为1.20V，顺利通过RunMemTest Pro的稳定性测试200%。
接着肯定是冲DDR4 3866了，不过要上DDR4 3866需要手动给VCCIO和VCCSA加压到1.25V（在华硕M8F主板上把VCCIO电压设置为1.25V之后，实际电压是1.265V），在15-15-15-36 1.4V 2T时无法通过稳定性测试，我手动给内存加压到1.53V才能通过稳定性测试。最后我选择了把内存降到1.45V，时序放宽到17-17-17-38。
按照DDR4 3866 17-17-17-38 1.45V的体质，再增加一点电压并放宽时序跑DDR4 4000 CL19应该是没问题的，不过华硕M8F在超内存方面还是没有OCF那么霸道，最后只能单条跑DDR4 4000 19-25 1.55V，两条双通道怎么调都无法上DDR4 4000，只差临门一脚啊。。。。。等M8F出新版BIOS或者我换块OCF再来试试。
总结：三星B die颗粒果然名不虚传啊，特点就是高频、低时序、吃电压，一般内存电压需要1.55V、VCCIO和VCCSA电压需要1.3V才能真正发挥B die的潜力。芝奇这对Trident Z DDR4 3200内存卖899这个价格挺划算的，自己折腾一下随便就可以DDR4 3866甚至4000，不过我后面再想入手几对来挑体质的时候就没货了，而且据说接下来内存要涨价。另外，玩内存其实选主板很重要，华硕M8F、M8H、M8I和华擎OCF都不错，如果主板不给力的话，内存体质再好也没辙。
评论
请教一下,怎么识别内存是否是三星B-die,现在使用的是海盗船白金统治者CMD16GX4M2B3200C16 8G*2套条,AIDA64看是三星的颗粒,怎么看是单面双面B-die与否?谢谢
评论
B-die是8gb也就是单颗颗粒1GB, 一根DIMM(单面8颗粒)至少是8G, 所以单条4G和单条双面8G肯定不是B-die. 8G的条子AIDA64里查看SPD是否为1 Rank(单面)即可, 16G的话就肯定是B-die了.
B-die通常是延迟较低的几个款式, 你这个3200去年11月就出了所以E-die无疑, G-Skill 3200印象中好像只有C14肯定是B-die, C15的话有可能是, Corsair的话几乎都是E-die吧.
评论
试了下时序设置，在我的xpower上一跑prime就出错，还是退回3466去了。
评论
感谢指教,查询了一下SPD显示每一条都是2 ranks,16 banks. 那看来就是E-die了.
目前8G*8 直接XMP 3200 搭配i7-6850K OC 4.2G Ring 3.2G 日常使用也算稳定,不知道是否还可以优化时序,谢谢
下面是测试图
评论
去年的16GB套装3000时序就降到15-17-17-35了, 这颗粒确实威武
评论
不知贼船今年出的16GB单条是不是Bdie,感觉如果是Edie的话,放不下这么多颗粒吧
评论
16GB必须是, 双面16个颗粒, 每个颗粒8gb是底线.
评论
日常使用默认即可, X99对双面内存支持太烂, 3200 E-die 8GB*8能稳定运行已经很不错.
评论
x99平台有没有必要把C17的贼船3200的条子换成这个？能超更高吗？
评论
x99超内存一直是老大难，2400其实也不错
评论
bdie确实不错，普条也能随便3600，只是时序差点
评论
一定是我方法不对，tRFC 320之后只能3466 15-16-16 1.45v
更新：温度过高导致，DDR4颗粒耐温程度不同

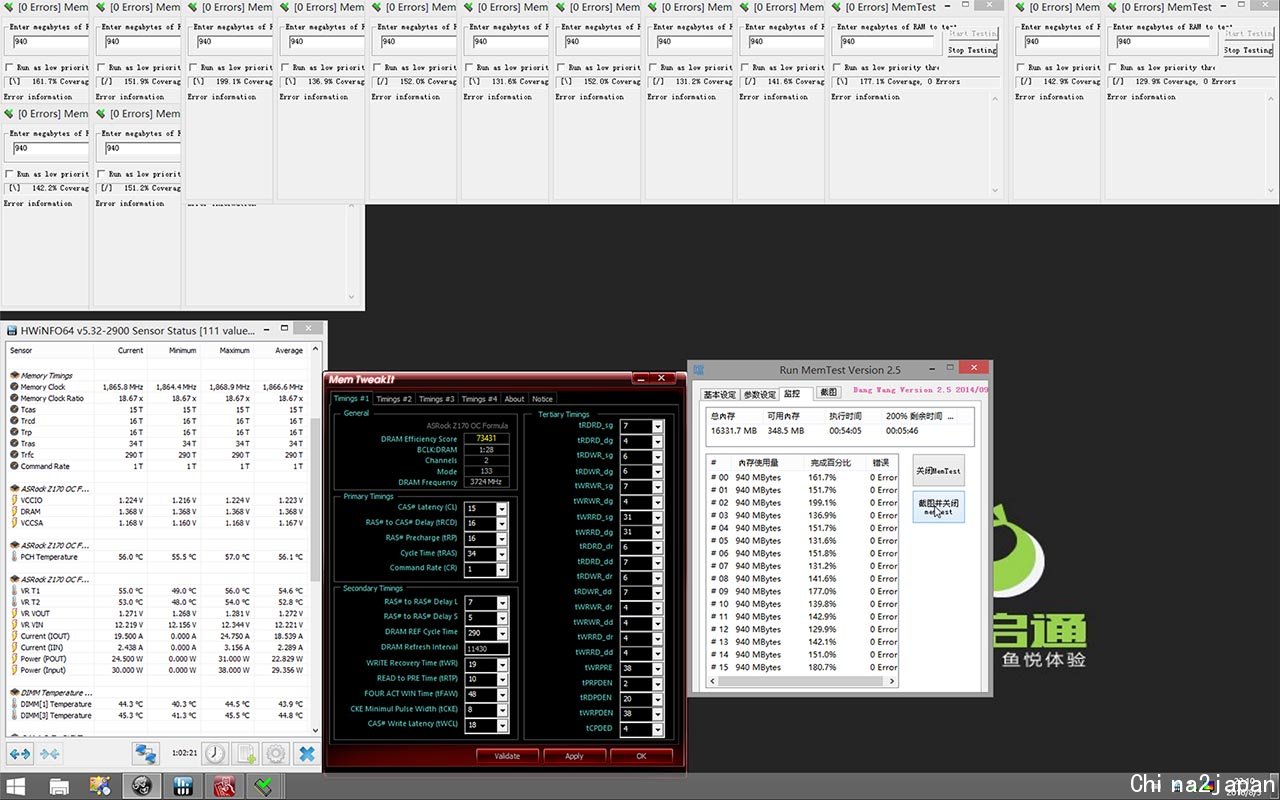

3733 15-16-16 290 1.35.jpg (134.24 KB, 下载次数: 0)
评论
你是不是买到假货了？3200 13 13 13 1t 1.42v绝对没问题，
评论
X99日常开XMP使用 还需要调整内存电压和VICCO电压 并且跑RunMemTest Pro的稳定性测试吗
评论
额 你这跑分 和我8g*4 几乎没区别啊
我是贼船3000 C15的条子 直接开了XMP
评论
都是4通道带宽应该差不多,虽然你是3000但是你时序好
评论
时序我没有调整都是默认直接XMP的
评论
手到就手痒，想上要换平台，忍住，忍住啊
评论
有什么办法能分辨b die还是e die么？
单条16的都是b die？？
评论
3楼有说.
评论
VICCSA和VICCIO还是手动设定为好, 没怎么缩时序的话MemTest稍微测一下就行, 跑完要死人的.
评论
一般怎么设置？
内存XMP的 比如我3000 C15的条子 内存电压设多少合适？
我现在内存电压设1.35V
VCCIO自动到1.24V VCCSA 自动到0.9V
评论
有超Ring吗, 如果有那么两个都设成1.1V试试, 没有的话默认电压上各加个0.05V即可.
评论
超了 6850K 小超了3.5
ring电压设置的1.25
评论
我买了套699的芝奇 XMP 3000 15 16 16的，查也是1 RANK。
开XMP以后其余没动，调整频率到3200，通过100% test，没继续测了
评论
往更高频率冲下，自用的3对怕热，50多度与40多度2个体质。加把4cm小风扇，1.35可以3733跑稳了
评论
UMX4，后部有个风扇朝内吹，如果换个高压扇应该能良好的给内存散热。
评论
mark一下 这对内存B Die在华硕的Z170i pro gaming xmp或者手动 3200 C14 c15状态下无法开机，但是3600 c15-16-16 1.35v 1t却稳定无比
评论
性能不错的内存！为什么我买到的是 c16 。。。。。。。。
评论
同样手动无法开机。唉，悲剧。
评论
我觉得吧，既然折腾那么多高频内存，为什么不直接一步到位买芝奇那套4266呢？彻底安逸。
评论
能帮忙用 Thaiphoon 提取个SPD出来吗
http://www.softnology.biz/files.html
评论
2 Rank B-die, 16GB 一条
6800k
14-14-14-34 3200基本稳定。。
评论
看着DDR4高频对性能游戏的提升，真是想把手上的4790K平台换掉了。。。
评论
-。- 买了然而还没收到
评论
狗东涨价到999一对了。
评论
这是原创还是转载的？图片根本看不起啊
评论
不知道这个是不是传说好久的18nm颗粒
评论
618这内存才760左右吧..
评论
楼主，我买的也是芝奇这个cl14的3200内存，求教该如何看到底是不是B-DIE啊
评论
B die 1024MB俗称8Gb颗粒，E die 512MB俗称4Gb颗粒。双面16颗，单面8颗。请问单条8GB有哪几种方式组成？
评论
不知道是单面还是双面啊
评论
已知1024MB颗粒，需要几颗组成8GB？
评论
是不是B-DIE好过E-DIE？？
评论
看的心里痒痒
评论
现在某东1199了，暴涨
评论
先mark一下，不过超那么高的频率到底有啥用呢，
评论
899是美行的吧？
评论
r5e bois哪里调整vccio和vccsa选项阿
评论
i5都可以超这么猛 打算入手6700k了可是不懂怎么超频 超内存是要超cpu才会上去吗 提升有多大
评论
8颗吧，怎么看单面和双面？
评论
顶老妖~
评论
AIDA主板>SPD>模块容量，1 Rank表示单面。拿起条子绅士视角，两面不一致的是单面！PCB也有差异
评论
对桌面UDIMM来说通常单面=1个Rank, 双面=2个Ranks, B-die单条8GB当然就是每颗1Gb*8bit的排列(满足每个Rank=64bit), 服务器内存就不是按单双面来判定Rank数了.
评论
挖个坟 然而我今天JD买1300多了。。。。我操涨价好多 不过是b die就行
评论
京东这款今天有货？我一直在等，没有啊
评论
渣渣一样的条子，玩点高频的吧！ ps:什么鬼，16年的帖子都翻出来了？
评论
还要拿单发拍这么多特写，芝奇光幻戟3200直接拿来挖矿。。。。
这个不一定的。
前几天热卖的Team 16GB单条应该就是双面单rank。
评论
所以我说了通常, 而且目前桌面UDIMM 1Rank在16GB及以上的都是TwinDie, 和传统的1R有所区别
在16Gb颗粒大面积MP之前, 市面上很难找到Single Die的1 Rank 16GB桌面UDIMM条子
评论
我的内存到了，i9 7900X 默认，幻光戟两对 可以跑DDR4 3800
