日本电子维修技术 内存B die的小伙伴们一同加入DDR4 4000频率的队伍!




一、前言
2000年,一直梦想着拥有一台组装机的我买了电脑报等,和其他一堆杂志。
2013年,拥有了人生第一台组装机,自此接触超频,整个人都精神了,并一发不可收拾。
起初,对于内存超频,我是说不的。如同RPG的属性点,很有门道!这类头疼的麻烦事,我一般开挂解决。2015年,第二次接触美光D9颗粒,在不断买卖中,挑出唯一一根满意的。如下图所示:

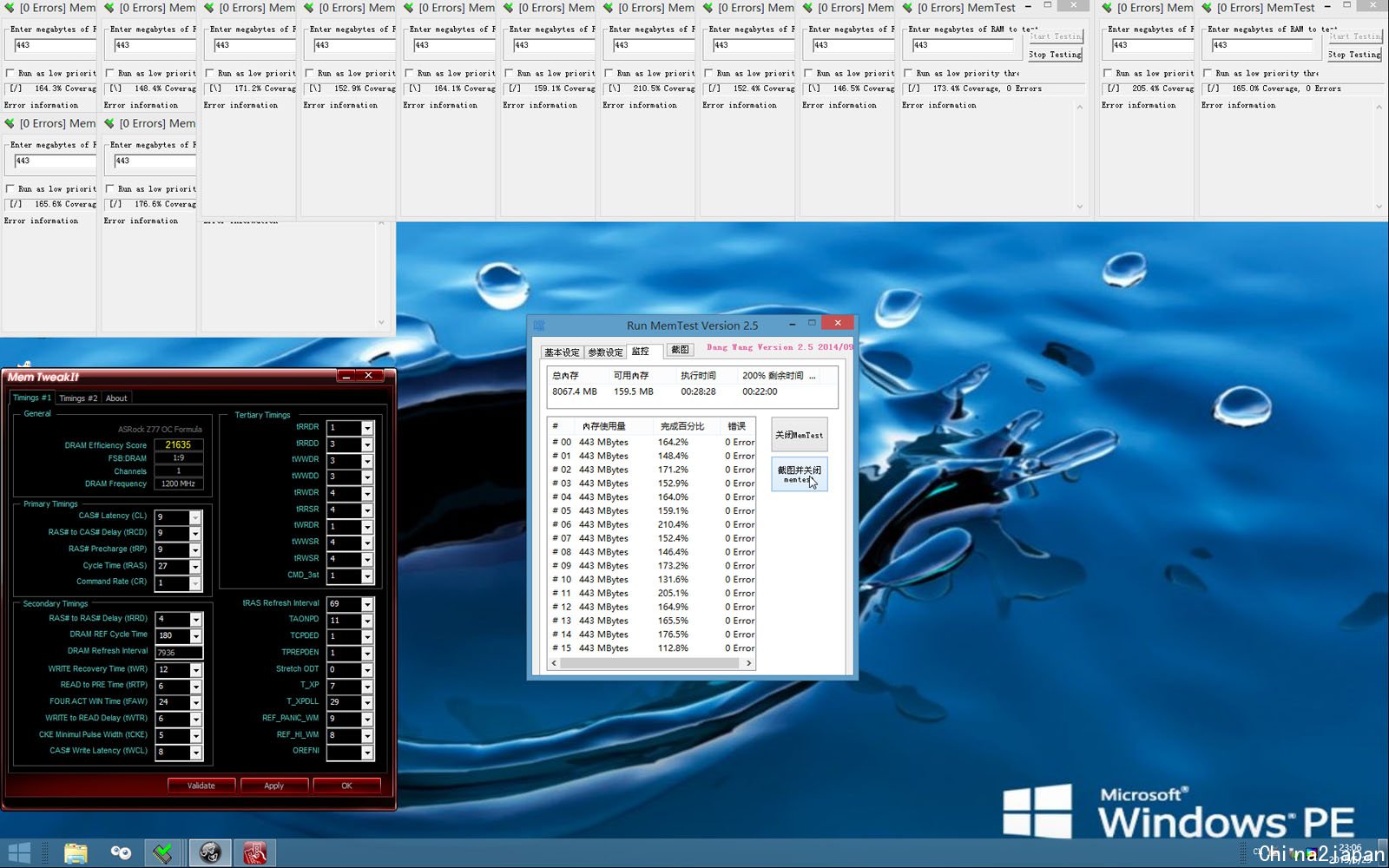

Crucial 2400 9-9-9 8G*1 Z77 OC Formula MT110%

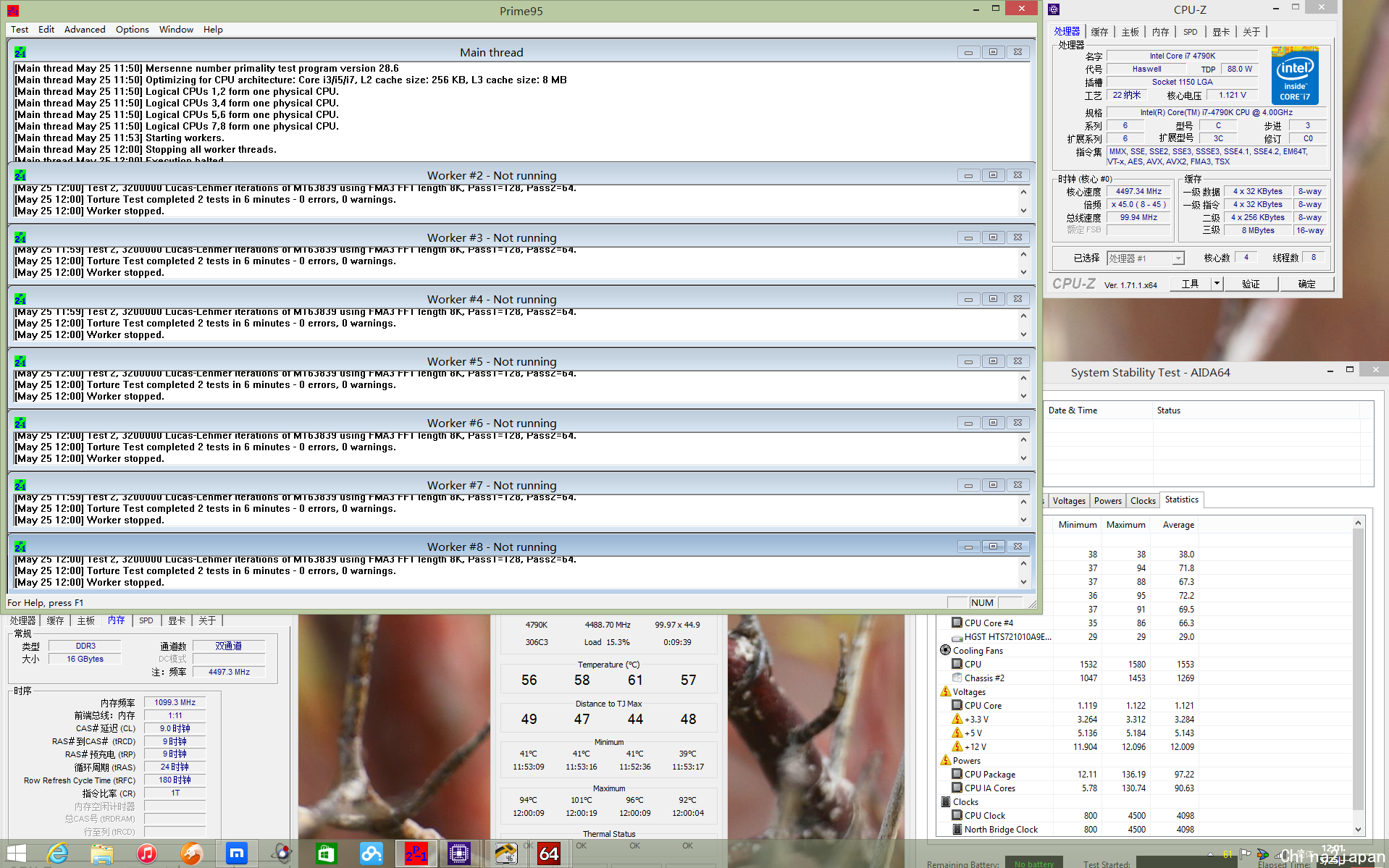

同期接触4代4790k,1.12v双45满载破百……针脚留下烧灼的痕迹,散热是我永远的心痛,让我们用图来纪住它
痛处2:华擎EX6,能力+篇幅有限,简而言之。Z77 OCF 2400 9-9-11跑稳的条子在EX6上2200 9-9-9跑稳是个奇迹!



从超处理器到内存,中毒在不断加深,PCEVA功不可没。“Z87平台内存超频心得,Skylake平台内存调教心得等等”如此简单易懂的内存超频教程,实现我0到50质的飞跃!

二、芝奇3200 14-14-14 B die   1624周期
这对好比“平民法拉利”,默电达成3600 15-16-16 1T,3733 15-17-17 1T,3866 15-17-17 1T 1.4v
特点:第二时序紧,4000频率tRFC 仅需280~300,tRCD体质差异大。自用的4000 tCL-1比tRCD-1更容易跑稳!tCWL 低于15无法开机等。对温度敏感,超过50度瀑布流错误,据说是IC混乱焊的问题……
调试内存遇到最多的莫过于无法亮机,Debug(故障诊断代码)很重要,侧透优势显现。
3F一般表示tRCD,tWTR_L/S,tWRRD_sg/dg有问题,不同主板优化策略不同,Debug代码仅供参考。
35表示Vdimm不够,VCCSA不足,RTL有问题等。
55问题最多,tRDWR设置有问题等时序设置问题。
我遇到最常见的:卡tRCD,tWTR/tWRRD,tRFC,tCWL,在不停的摸索过程中发现乐趣,痛并快乐着。
IMC相同情况下,主板和BIOS是影响超内存的关键。

最后附上这几天调试结构,虽败犹荣,冒着处理器100度降频的危险,含泪跑完MT 200%的时候……居然……奇迹发生了……


2016-8-8 22:51 上传

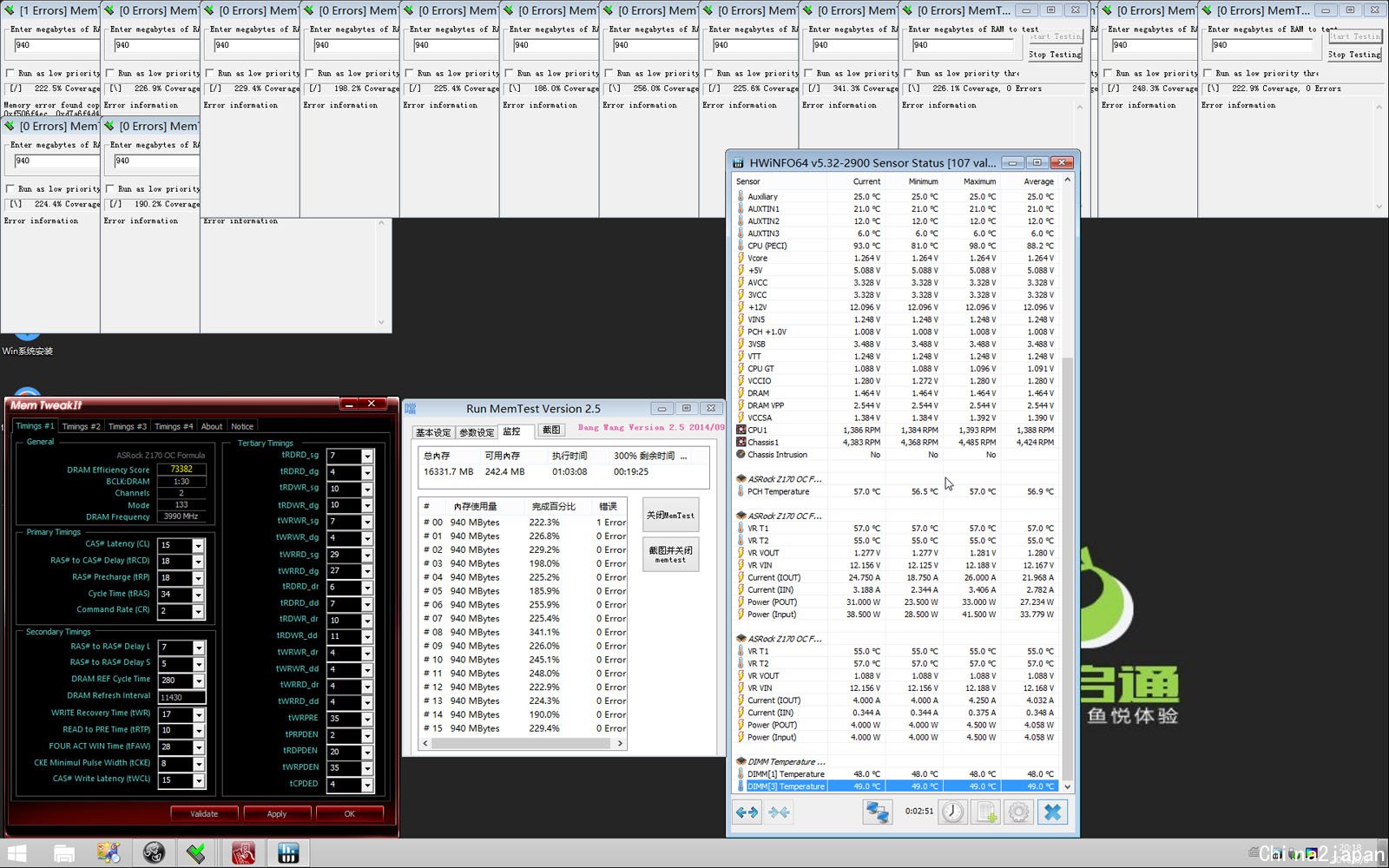

4000 15-18-18 1.435v DIMM 49℃



他喵的出错了……Error怒刷存在感……不能截图后出现么!!!


2016-8-12 20:28 上传


三、全剧终




评论
x99 谁能上4000就爽喽。。
6700k 就能上4000, 性能也不咋样啊,

评论

是在下输了

评论
支持楼主,关注一下上上4000的性能。

评论
双路能跑5000就爽咯,6700k就算跑到6000,性能也是个屁啊

评论
x99和z170 同频性能还会不一样吗

评论
蛋蛋太少, 高潮不爽, 明年再加入4000队伍.

评论

双通道和四通道,你说呢?

评论
超頻嘛,是個愛好,不過最近迷上了laptop和tablet怎麼破

评论

具体差异是多少  比如说双通道的3800和四通道的3200

评论

不是看到了 比跑分 双通道4000都比不过四通道的2400

评论
让你上5000  又能怎么样,  超内存提升几乎没有感觉  只是测试数据好看点而已

评论

我屌

评论

4通道多少频率能正常用?

评论

更新第二对3600 16-16-16 1619周期,小跑3866 15-18-18 1.45v

36003866 15-18-18-280 1.45.png (248.25 KB, 下载次数: 0)

2016-8-12 20:23 上传




非大量加压tRCD无法收紧……无脑乱加易出错


2016-8-12 20:24 上传






评论
超频是为了什么?

评论

intel有句广告词,“够用”还不够,只为卓越

评论
四通道那么厉害,玩游戏不还是67k厉害么

评论
9/20 更新 4000 15-17-17 1.465v MT 138%
卡tRRD,从7 5放宽至8 8过测试


2016-9-20 22:52 上传


读54 写59 复制51 延迟38,带宽破60指日可待!


2016-9-20 23:04 上传



2016-9-20 23:00 上传







评论
这个是用3200超上去的?

评论

大大能否指点一下4代内存的小参调节需要注意的地方,第一时序还好,第二第三时序简直像天书一样,对性能影响最大的项目和调法能否分享一点经验

评论
时序效能影响大小参照一下链接
Skylake平台内存调教心得(翻译) via:隔壁 RoyalK
http://bbs.pceva.com.cn/thread-124314-1-1.html

这对3200套装卖朋友了,当初摸了大致体质,每对差异较大。
3200 15-18-18 1.465v套用番薯的几个时序轻松过MT 100%
3200 15-17-17 1.465v每次跑10分钟,记录错误率,哪些时序变动降低错误率折腾那几个
从加压,温度,tRRD,tRFC,tWTR,tCWL,tFAW,tRDRD_dr/dd,tWRWR_dr/dd,tWRRD_dr/dd,等逐个尝试。
木有朋友的耐心尝试不会有19#的成绩!调试是个痛并快乐着的过程,再次感谢朋友的支持!

tRCD收紧,电压,温度,时序都不是一味追求数值越高越好,相关配合很重要,正逐步摸索阶段

评论
B Die是这样玩的。。。




评论

你系粉肠

评论

这一篇看了,但还是云里雾里
因为是itx小箱,也不准备加到1.5v甚至更高来超内存,就是1.35v日常用
条子是芝奇ripjawsV的3000C15,颗粒拆开看了是e die
现在我做的就是在1.35v电压下把第一时序的几个摸出最低值了,然后收了收tRFC,从auto的400多收到了324,最后参考文章里面的说法把tREFI设为了65535
因为整机在用非K超频,而且imc体质有点弱,频率3100以上就无法开机,所以现在频率就比默认3000多了一点点再用,希望能把小参收收来用算了,当前设置如下,请大大指点调小参的方向


2016-9-26 08:47 上传


2016-9-26 08:47 上传


2016-9-26 08:48 上传


2016-9-26 08:48 上传


2016-9-26 08:48 上传


2016-9-26 08:48 上传




评论

别光顾着问,实践出真理。
第一时序tCL压下去,第三时序。tRDWR最低多少开机?tWRRD_dr/dd 8 8。HWiNFO观察内存温度,高于50℃是否增加错误率

评论

不是不想实践,是参数太多而网上可参考的资料太少,除了R大的那篇之外几乎没有正儿八经写理论的,而且就算是那一篇也有很多参数没照顾到
因为没有加压&skylake超外频之后imc好像变得很不稳定的关系,tCL只能压到14,tRDWR好像能最低11过memtest,再低就开不了机了
目前按照R大帖子里该调的基本都调了,效果还是比较明显,但是现在RTL/IOL时序设成auto的话就会变成帖子里那种60/54/13/7这样不正常的数值,尝试了53/54/6/7之类的设置结果开机会四短报错,网上完全搜不到相关的信息
所以还是得麻烦大大指点一二了

评论

问下23#,目前RTL IOL本人无能力解决,3200与3600混插超频时多见

评论
