先上最终成果:
背面
开光
说一下遇到的一些坑。。
一体水:老电脑配的是海盗船120水冷换360后就冷静多了。于是发现显卡很响,但显卡没有水冷,于是决定上分体水。。
分体水:老机箱最大支持360+240+240,搞定后把风扇转速拉低到600转后比较安静,于是发现水泵响。。
水泵:把ddc换成d5还是响。。
风扇:而且风扇600转根本压不住gpu满速,在bios里设置风扇曲线会导致转速忽高忽低,很有节奏的一会“嗡”一下,头疼。。
机箱:一阵观察,发现是机箱共振,换机箱,define 7改造后现在是360+240+240+240冷排。
电源:换了机箱后共振消失了,发现电源在高负债时有电流声,换。。
显卡:换了电源发现显卡满载也有电流声,换。。(结果是换了还响,好像是通病还没想好怎么解决)。显卡背板烫,加风扇。。
风扇:换成猫头鹰a12,900转左右很安静。
风扇控制:如果用曲线控制,风扇和水泵会忽高忽低。水泵和风扇都有安静区间,比如d5在900左右1800左右比较安静,风扇在900左右。所有风扇都在同一转速工作时也会有共振。
fan control:这个软件可以分别控制风扇,但是主板风扇口不够用了。。
aqua computer OCTO:8口风扇控制这个够用,但是fan controll控制不了,当然aqua suite也控制不了主板上的口。。
LibreHardwareMonitor:fan control用了这个开源项目,于是破解aqua octo。。
软件比硬件好搞。。
现在开游戏35分贝左右,这样就安逸了
aqua OCTO的破解在下边,把下载的dll覆盖fan control目录下的同名文件即可
好处是可以卸载aqua suite用fan control来控制pwm和监控转速温度
https://pan.baidu.com/s/1Jkk-BtiAPpB1evXBJAQGTw 提取码: fat3
评论
这么多高贵的风扇,你可以搜一下arctic p12的测评,同噪音下,水平差不多的,还超级便宜,还是黑色的
评论
咸鱼买的二手风扇
评论
我用的是p14,噪音确实控制的还可,,性能估计相差不会非常大
评论
https://www.youtube.com/watch?v=QwftVMGPOiI
测评参考这个,我是几个月前才知道有这个好东西的
评论
请教 显卡到CPU冷头走线 为啥 有的是显卡 2进2出都接上了
我的貌似是单进单出 有一头进和出堵住了
评论
整挺好~~~~
评论
大扇叶的结构,中间很小,估计后期轴噪会很快上来,毕竟便宜
评论
我用的是双d5串联冷头并联方案,比较适合水路水阻较大的情况
评论
看define 7有一个月了,准备入手,也想用arctic p12,后面用猫12或14,不知道怎么样
评论
同define7 你这个怎么感觉怪怪的 好挤啊 确定不是d7c?
评论
我没用过,只是看的口碑和测评,家里风扇够用了,不过这个牌子敢给10年的保修,也不是杂牌
评论
是d7,塞了3个240冷排,一个360冷排,两个水泵,满了
评论
人家在不通风的地方,强行塞了个冷排
评论
通风,那块背板已经挖空,低转速吸风,排上有测温探头
评论
好吧。。。。。我就装了1个360 1个280 两个ddc
评论
好的吧 方便画下 进水出水方向么看了半天没看懂
想回头换机箱抄下作业 DDC3.2太吵了
评论
你泵被顶歪了
评论
没歪,镜头畸变。。
评论
显卡和cpu冷头都是左边进水右边出水,把这俩冷头想成一个就明白了
评论
这个箱子安静不?
评论
比我的老机箱安静多了
评论
我最近心水AQ的airplex GIGANT
感觉这个才是毕业配置
评论
这箱子里塞的可真满啊.显卡背面的散热片是用什么固定的?
评论
d5泵三挡吵吗
评论
好大啊
评论
就是导热垫,有点粘性那种
评论
目测双泵900转流速大概是单泵1500转差不多
评论
一开机看到这么一大坨风扇控制软件的按钮就晕了
评论
想问下显卡和cpu并联会有流速流量问题么破解aqua octo
评论
和电路一样水压足够时并联比串联流量大
评论
是的,aquasuite用SetFeature向设备写数据时有加密签名
评论
我前段时间买了9个台达的AK12风扇,
效能不错,静音也可以反而是水泵声音很吵,
一开始用双泵,后来发现DDC双泵盖不兼容国产Q2,
然后换成单Q2后,流速变大了,声音也降低了,
但是还有有轻微噪音,滴滴答答的;
评论
O11规整很多,就是显卡冷头可能太高装不下,你的显卡多高?
评论
好的吧 我因为用的水道版 水箱看着就有点犯迷糊了 大概是知道顶部加水 底部一路出水 一路进水 预留个维护口买前纠结O11DXL和太阳神最后选择了O11DXL 装完才发现D7 XL 其实更加符合我- -然并卵
评论
我就是公版5700XT,不越肩。如果是那种越肩的估计可能装不下。
评论
我这第一次搞分体,水道板都没接触过,就不乱提意见了。。
评论
那估计不行,我这显卡看着高出来不少
评论
define7这机箱其实就是两块侧板重。拿掉后就很轻了。做工很一般。我就是从define7换成o11 ROG的。上分体水还是o11ROG好很多,而且配套的产品也很多。
评论
也想上o11,但是问过商家o11xl的pci高度也不够,显卡水冷头装不进去。。
评论
我是猛禽3090刚好装进去。公版5700XT的宽度比猛禽宽吗?我没用过。
评论
好的吧 同是第一次玩水冷 - -握爪
评论
我的是魔龙3090,应该和猛禽差不多高。
b站大佬也说过这个问题https://www.bilibili.com/video/BV1PJ411U7oT
评论
上水道板除了好看,没一点创意。水路的样式与散热规模都是厂家定死了。
评论
我进分体水这个坑就是他引的。很多配件也是在他的淘宝店买的。
评论
哈哈,折腾了一个多月,太累了
评论
中关村老赵?
评论
我也是3090抢不到 现在买了张3090ADOC凑合用
然后机箱选了几天 然后水冷齐全了5950 C8DH买不到 天天蹲着
最后5950加价拿下 C8DH自己在JD蹲到了
好容易装好了感觉温度高了 拆了几次 最后一次EK水冷头拧太紧了 主板亮但是开不了机返修换新,无语。太累了
评论
同款机箱 只不过我塞的更满
评论
你别说,我看了一下我的空间,我有想过用双D5,但是感觉放不下双D5泵盖,但是看到你这个底部用240冷排,感觉其实可行哦。
评论
本来计划的是底部360冷排 双D5泵盖固定到风扇上 结果翻车了 泵盖太大 跟显卡冷头冲突了 只能上240 右边位置刚好有单独的12cm风扇孔位给泵盖固定 也不跟显卡冷头冲突 还能上长水箱
评论
有道理,我决定换个240了,这样确实更好!
评论
为什么不把双泵装后面去啊。我就是装后面。这样冷排也不用缩小了。
评论
你说的后面是?后排风风扇位置吗?
评论

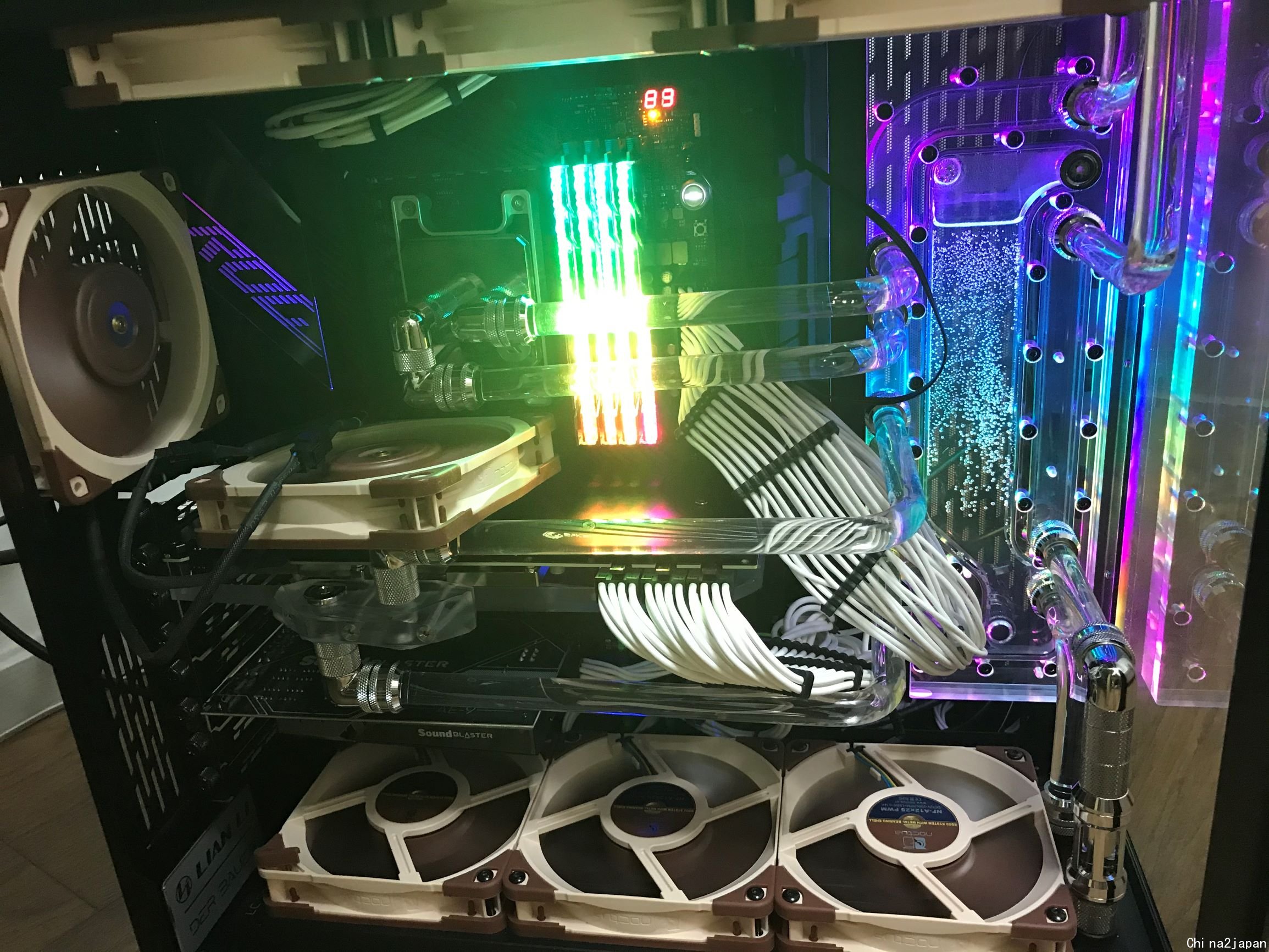

你看我上面的图。电源下面这么大的位置,可以利用。还装了个8CM风扇给泵散热。
评论
不行,你是ROG版本,我们只是普通的O11,电源位置就在底部了。
评论
普通的O11的硬盘仓不能卸了放电源吗?
评论
可以,但是硬盘位置装了硬盘。。。所以,没办法了
评论
我在define7 里塞了1个360,3个240
我机箱小
评论
确实,刚算了一下o11确实比d7小,原来一直以为o11要大一些来着
评论
还好我用的用老电脑折腾的,这次就换了机箱显卡和电源
评论
我是完全买了台新的- -
老的M10F 8700K 1080ti还在好好的服役
评论
我感觉你忽略了俩冷头不同的水阻。并联电路里的两条回路里的电阻不一样,电流也是不一样的
评论
请问这个fan control的软件是什么名字,搜索不到,多谢
评论
是的,假如两个冷头的阻力为r1和r2,那么串联时的流量i1 = v / (r1 + r2),并联时的流量 i2 = v / r1 + v / r2,可以看出v足够大时总流量i2 > i1,每个冷头处的流量也比串联时大。
评论
软件在这 https://github.com/Rem0o/FanControl.Releases
这个软件是闭源的,而且不能作为service运行也不能自动切换profile,接下来我会写一个service实现自动运行加自动切换profile
评论
另外,你还忽略了水和电的区别。。。。水的密度远远大于电。水会自动往水阻低的地方流动,而不是你说的因为水压够大就能保证流量。。。
我没记错的话,初中物理中某一个r足够小,其他并联电路的电流会等于0,而这个电路电流会无限大。其实水路也有这个特性。
评论
是的,足够小就是短路情况,但是水路的水阻很大,具体实操可以看本站大佬详解:
https://www.chiphell.com/thread-251116-1-1.html
评论
cpu和gpu冷头水阻区别还是蛮大的
评论
有差别但不会有短路情况发生。实测和理论一样,两边的流量都增大了。所以最好的方案就是串联泵加压,并联冷头减阻加流量。
评论
这个嘛,如果差个数量级的话,可能会有问题。
另外,流动中的水本身也有阻力。cpu冷头出来,水可以往泵那边流,也可以通过gpu出水口流到gpu,导致两股水流对冲,这部分也是阻力吧。这个我没法证实。
你真有拿非玩具级别的流量计测过流量?
评论
对冲之和克服的是管道水阻(恒定)。这个很多人实测过,我自己目测总流量增加明显。日常使用cpu 30度gpu 23度,gpu比室温还低1度。
评论
ddc水泵扬程大推荐水泵并联,d5流量大推荐水泵串联。
评论
是机箱有坑吗。。还是。
看了下 机箱好像没事
最近打算买 FD的机箱XL的
评论
再请教下 你是3090么 显卡背板放了多少散热片啊上面小风扇也是猫扇?
评论
d7不改造的话是装不下1080规模散热的d7xl也许可以
评论
淘宝买的小散热片,没尺寸合适的所以买了8个小的拼起来用。显卡是魔龙3090冷头是欧酷的,风扇是猫头鹰a8
评论
这个过滤器及其影响流速
评论
求PM链接- -
8个SSD的散热片并排放?
评论
已经pm,要测量一下,可能档内存
评论
额 谢谢 没看到连接 我的好像应该目测了下 没问题
评论
是这样吗
评论
是的,这样看着清楚点,在外边手机画的
Screenshot_20201210-130642_Samsung Notes.jpg (153 KB, 下载次数: 0)
评论
还是水阻比例的问题. 并不是所有冷头的水阻比例都适合这么干, 而且随着使用,冷头阻塞也会导致水阻变化,两者比例差距悬殊以后就会成问题了.
对于长期运行的系统来说, 监控方面也成问题, 需要对并联的两路同时监控才行,单纯监控水泵回流处就不够了.
评论
这个机箱是主打静音的。上分体水不是最好的选择。
评论
确实所以我打算想买 Meshify 2 XL
评论
根据欧姆定律,将串联电路的一部分并联比如获得更大的流量。这个流量收益会根据并联部分各个部件之间的阻力比分配。简单地说cpu和gpu如果阻力一样,那么它们的流量都会增加(收益均分)如果助力差距过大,可能有一个比原来串联时的流量还小。这时如果出故障(cpu)冷头堵塞。那么并联时gpu会获得更大的流量,串联时cpu和gou都没流量。所以只要并联部分的阻力只要差距不是太大并联还是有优势的,还可以通过串联泵加压弥补不是。。。
评论
双泵D5基本是玩水这群人的标配了. 你需要对比的是双泵的前提下并联和串联的区别. 而不是说并联, 我再加个水泵.
估计你也明白你提高的那点流量根本不会有什么本质温度区别(1度). 反而因为串联导致监控一处变成了监控两处.这点收益还不如换点好冷排扇子,提高点扇子转速或者买个更新更好的冷头.
水冷老司机们都在群里笑你帖子笑了半天了...善意提醒,您保重.
你的侧面是出风哦。我看很多是进风的。
评论
这个位置可以利用一下。
评论
1,只谈走管对流量的影响和换冷头风扇冷排没有关系。
2,不管泵怎么配置并联部分都是有收益的。
3,第一次装水冷被,笑话也是难免。但你告诉我“老司机”们在“背后”笑话我,这种“搬弄是非”的行为我觉得不太合适。毕竟分享成果是一件开心的事,如果让您感到不妥我表示抱歉。。
评论
o11真灵活啊
评论
我真没想到硬盘位置可以这样骚操作哦,但是我电源线就够多了,所以好纠结。
评论
我是把O11 ROG全装满了。前面360冷排三个。其中一个是60厚排,夹汉堡。3个冷排12把风扇,后出风1个12风扇,前进风2个14风扇,供电位1个4CM风扇。显卡背板1个8CM风扇。
后面双电源一个850W海韵,一个750W海盗船显卡专用。2个DDC3.2加了个8CM风扇散热。
共计18把风扇。还有ROG的线+雷电卡的线+华硕风扇卡的线+温感线2根。我的天这些加起来一大把。理线差点崩溃。
评论
我现在9把风扇,然后之前两个Q2,有电源还有PWM线,还有零零碎碎的。其实后面已经塞满了。
评论
我认为现在的高档机箱为什么不在后面加个大大的风扇扩展卡呢?(注:要有专用的软件控制每个风扇位,一根USB2.0线联主板就搞定)。怎么没厂家出呢?
评论
define7真的是沉,full loaded的就更沉了.............
评论
我侧板做亚克力的了,显卡对应位置横向开了2个14风扇位往外抽显卡热风,这样尽量减少风冷显卡对冷排的影响。正面玻璃换成了防尘网。
评论
挤挤空间总会有的
评论
aqua OCTO就是这种装备,没普及应该是成本比较高的原因。
评论
没错,装上水差不多50斤左右,不过比原来的909轻不少。
评论
18把风扇太可怕了,厉害厉害
评论
基本搞完了,就等显卡回来了,看了lz的帖子忍不住改了下,现在是上360,前280,底240,一个18wddc的泵箱一体,串了个10w的ddc,调速到差不多2个10w的水平,流速现在是放在了1GPM,满速试了下1.4的样子。
现在强迫症很难受,还想继续加大冷排规模,天天在看1080排和tt的超大冷排机箱。。。凑
评论
其实我认为没必要盲目加大冷排规模。除非经常水温很高才加冷排。
评论
同意,我觉得水冷就是找噪音和目标温度的平衡,自己满意就行了,再整的好看点就更好了
评论
京东买,10年保,我那个用了5年的F14在低速下有高频噪音申请售后,当时没货京东直接给我原价退了让我等有货重买个。
评论
楼主请问显卡背板散热方案是什么
评论
同D7!请问硬盘位的240冷排位置是怎么挖空的。。。我只知道能拆下来没看到有冷排位置
评论
我被OptimumTech那个评测骗了。先给冷排买了3个P12,后来一咬牙全换了猫扇。
就这么说,换猫扇以后,我的5900x单核从最高703左右,搞到了716左右。如果你稍微有点概念,会知道这里面有多少坎(每高25mhz,只能高3-4分)。
这还是只是满载的差距。
空载也是,P12从30%的转速开始就能听到轴噪了,猫头鹰完全没有轴噪,从40%开始才有风声。而且同转速下毫无疑问风压最大。
再补充个你们可能没经过对比,视频博主要么不知道要么故意不说的秘密,就是P12的电耗不是那么稳定的,3个P12满载会影响到你的电源输出的稳定性,从而影响你CPU的稳定性。我没有做过精密的测试,但在我这里,我用P12的时候,P12不能满载,满载CPU得分反而下降,为了得到最高分,3个P12只能开个50%,得分反而是配置下最高峰。 但换了3个猫扇以后,其他没变,可以开满,CPUz分数更高,直接往上冲破了好几个档次。
现在手里还有3个保修10年的P12,也不知道能干嘛。
评论
老哥我刚买了这个箱子,在研究你的装法,你的硬盘这样装哪里的?另外是双d5还是双ddc,噪音控制怎么样
评论
iceman的双泵盖好像可以兼容国产q2,
另外小白求教一下,泵这个东西国产和进口差距大吗
评论
进口的泵稳定,适合装好就不动的人。国产泵适合爱折腾的人。我一直用的EK的双DDC泵。
就是看Q2太便宜了,只要EK的1/5。又买了两个Q2一个用来组3泵,一个备份。目前用了2个月一切正常。效能方面国产的差一丢丢。(我指EK3.2与Q2比较)另外组双泵用BP的3.2DDC。它的泵盖有直通接口,组双泵不用双泵盖,较能比双泵盖还高一丢丢,就是有点贵,跟原装EK一个价。一个泵要1千1左右。
评论
谢谢,你的硬盘就是装在仅剩的一个硬盘架里了? 一个硬盘架是不是只能装两块另外bp和ek的ddc比起来,也是bp的双泵效能高一点?
评论
显卡背板是欧酷的水冷头背板,上边用导热垫加散热片和三把猫头鹰a8风扇
评论
需要吧那块背板拆下来量好冷排位置,然后切下来,还需要给风扇打孔,可以参考下边的图片
评论
BP与EK的DDC3.2应该一样。但BP不用双泵盖,效能方面应该高一丢丢。
评论
水箱歪了~~~
评论
我也有砂轮机。。 还好用不上
已经掰正了
评论
出个官方配件就好了,改造背板装风扇的话需要长螺丝才行。。
评论
国产泵其实问题不大,就是看你是不是要传家,比如装上不拆那种,如果有这种需求,那进口可能好一点;另外,iceman双泵盖,我是全金属那款,不兼容Q2,需要裁切外壳,不然安装不进去的。
评论
3个360加一个显卡冷头加一个cpu冷头,是否有必要上双泵呢?
评论
我发帖子问过,我自己也是实验过,其实单个18W的DDC足够强了,或者双d5
评论
我发帖子问过,我自己也是实验过,其实单个18W的DDC足够强了,或者双d5
评论
如果3个360冷排按泵J的水冷教学,不上双泵达不到4L/min的及格流量要求。这个就看自己的要求,达不到但也能用。 电路 电子 维修 求创维42c08RD电路图 评论 电视的图纸很少见 评论 电视的图纸很少见 评论 创维的图纸你要说 版号,不然无能为力 评论 板号5800-p42ALM-0050 168P-P42CLM-01 电路 电子 维修 我现在把定影部分拆出来了。想换下滚,因为卡纸。但是我发现灯管挡住了。拆不了。不会拆。论坛里的高手拆解过吗? 评论 认真看,认真瞧。果然有收
