日本电子维修技术 水冷想做一套外置的冷排水冷系统,请问怎么组




噪音不用考虑,因为想把冷排、水泵、水箱全放在室外,目前配置是9980XE,1.205V超到4.6G在用。这样的配置,用几个冷排,多少厚的,水泵用哪个型号的,准备用软管穿墙接到主机里面,冬天冷排外置,我觉得冷却效果应该不错,冬天室外温度10度甚至以下,但是到了夏天,室外温度都30多度,这个时候冷排出来的水温也至少30多度了,效果肯定不理想了,如果把冷排泡在用冷水机制冷后的冷水里,这样可不可行,长时间浸泡后,冷排会不会腐蚀烂掉?

CPU冷头考虑用EK-Velocity CPU水冷头

目前是海盗360一体水冷,在室内空调房内,跑跑Cinebench还行,刚好,但是跑不了Aida64 FPU



这是室内部份:




室外部份:



评论
同款机箱,帮顶一下

评论

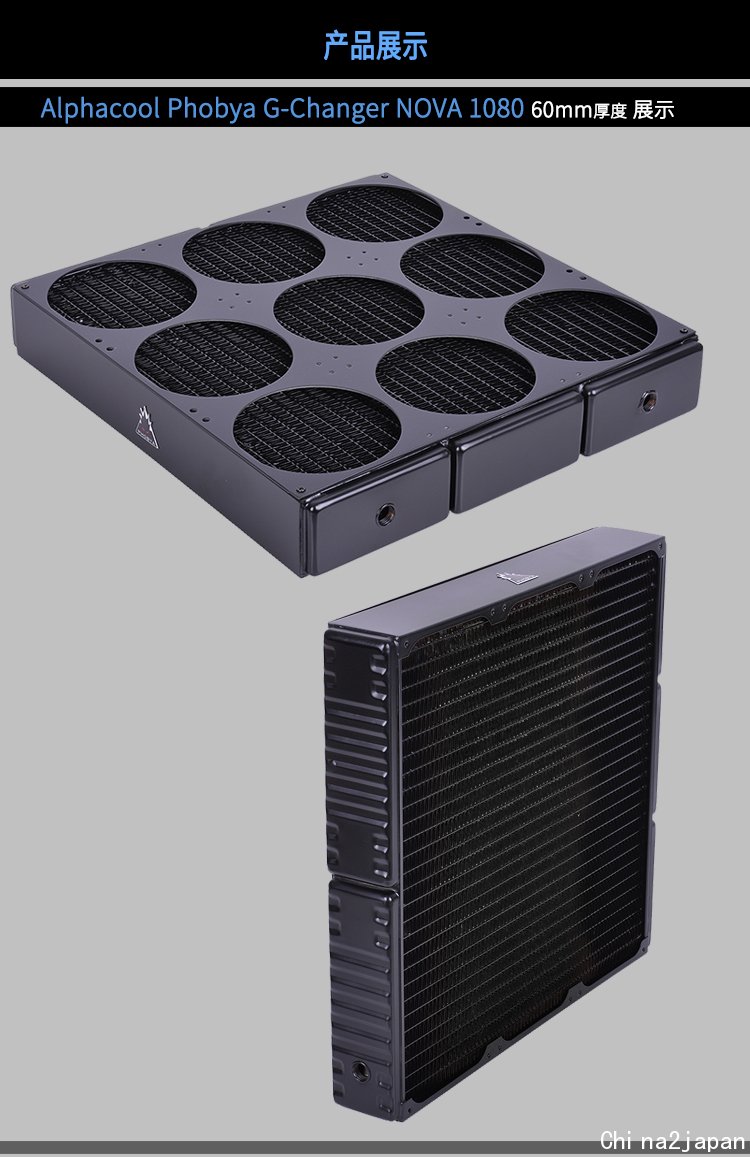

墙面铺满1080排即可
或者来个强力冷水机也行,隔了墙应该不太怕吵了


2019-7-7 15:29 上传





评论
刚好设想过这样的场景
如果是我自己设计的话,我可能倾向于用三通阀切换成两个循环
1、室外循环(冬季用),用散热水箱(比如车用……)进行降温,并进行精细过滤(比如用净水机的第一档滤芯),用大流量水泵(非电脑用)提供水流并在机箱外进行流量、水压限制(防止机箱内压力太大发生危险),注意的是此循环需要注意水的温度(至少不能结冰)而且注意冷头水管冷凝水……
2、主动制冷循环(夏季用),用热泵对水直接进行降温,可以将水管和蒸发管直接焊接在一起交换热量并进行保温,注意事项同上,主要是水温控制

其实这么折腾下来成本还是比较高的……至于楼主说的冷排泡水里之类的问题,泡是不怕泡,但是注意要让水流动起来,否则怎么降温……

评论
搞个泵好点的,定制个卡车水箱丢阳台妥妥的


2019-7-7 15:27 上传




评论

这种东西主要是一定要过滤冷却水,渣子太多

评论
汽配市场买几个冷排就OK了

评论


为什么不直接用冷水机取代冷排呢反正都丢外面了,随随便便一个1p的冷水机,不都是吊打各种冷排吗

评论
利用小区的供水管道做二级循环

评论

这种要搞双回路热交换,泵的压力和冷却液寿命都可以有保障

评论

车排好像都是铝的吧?

评论
冷排都不用,直接接冷水机就行了。

评论

这种配置我觉得最好装一个隔离换热器,独立循环,外循环直接用冷却液

评论

您贴的这个是什么机器

评论

冷水机啊,3匹

评论

泡冷排的水用冷水机直接制冷

评论

这个夏天温度也低不了吧

评论

冷水机与电脑主机同步启动的东西一直没找到。。。。

评论
请问冷水机与电脑主机同步启动的东西,淘宝有卖吗,一直找不到,叫什么名称

评论

没有更好的办法就用继电器咯,让电源通电外面也通电咯

评论

要成品,自己不会做呀

评论
买这种啊
给xrd降温用的
https://www.instrument.com.cn/netshow/SH103729/C304536.htm

评论

太贵了吧。。。。

评论
我觉得两个1080排就够了,我现在就是这样用的。

评论

相比同步启动,冷水机已经有了最关键的东西-----温控,直接把水温控制在露点附近就好了。反正冷水机就在阳台,开电脑之前记得打开就好了,一时半会忘记了影响也不大,水泵在电脑里面,水总是流动的,水温也不至于上升的非常快

评论

两个欧酷1080排60mm厚度的,效果比三个540排85mm厚的好吗



评论

之前也有过类似的想法,一样不会做同时启动的模块,当时考虑的是用插排,记得搜索到那种电脑专用插线板,有一个插孔可以和其他的插孔同步启动的,可以解决这个问题。(印象中公牛的就有)

评论

倒也是,但是每次开机前要再手动开冷水机,总觉得有点麻烦

评论

没用过86厚的不敢莽断,但是用过30,45 和60的,厚度加成没有面积加成大,期待你的评测

评论

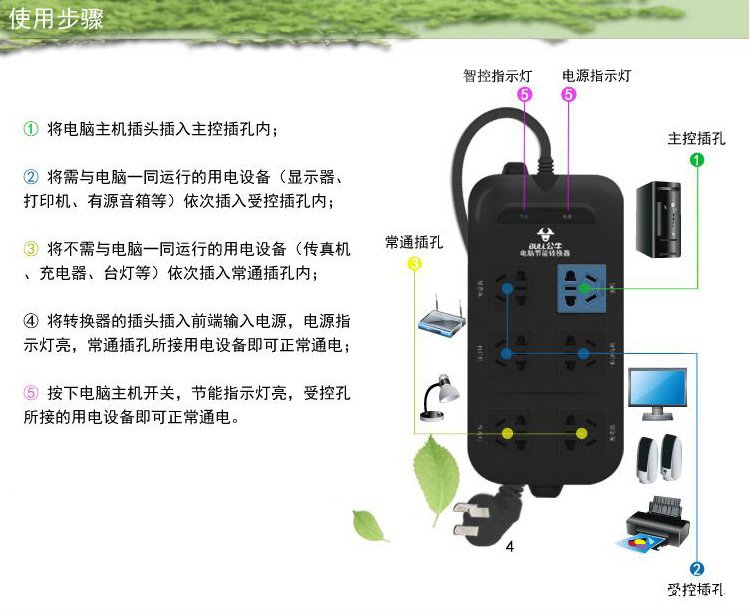

当时搜索到这种公牛的排插,主控插座(插主机)通电之后,其他联排插孔(接冷水机)才会通电。

谢谢,找到了,确实有这种接线板



评论

两个1080排,用一个EK的D5泵应该也能顺利推动吧

评论

我是这样用的,没有问题,但是我的冷排距离机箱没有你远。

评论
冷头当然是欧酷xpx pro好 需要过滤器   水泵双d5 或者双ddc3.25随意  液金硅脂   avx avx512当然手动降频  冷排当然是越多越好镰刀gt3000风扇随意     水冷液大量欧酷水冷液加点卡松防腐剂 加点美国康星缓释阻垢剂 ok   快拧接头诺干 或者你就听那些大佬冷水机玩法  需要防冷凝

评论

我估计我的水管也就不到2M吧,应该没问题

评论

冷水机自带泵的 。 其实就用电脑节能排插  主机一关 ,另几个插口自动断电那种,然后买使用物理开关的冷水机,开关常开就行。

评论

Alphacool Ice Block XPX Pro性能比EK-Velocity 好吗?,双D5能推荐个具体品牌型号吗

评论

1080排,光12cm的风扇就要9个,两个排得18个风扇,这价格与耗电量太猛了。。。

评论

那是当然得 得要过滤器

评论

别玩啦,都用到这样的配置,就别纠结这点电量啦。就像开跑车的有抱怨油价贵的吗?

评论

暴力12cm风扇有推荐吗,便宜点就好,噪音无视,只要风压与性价比。

评论

这个没有,我用双1080排,风扇电压调到6.8V就性能杠杠的,还静音。我用满速1200转的风扇。

评论

是不是风扇再用暴力的,效果也上不去了?

品牌:台达 DELTA

出品厂家:台达电子工业股份有限公司 (Delta Electronics Public Co., Ltd)

型号:AFB1212SH

尺寸 :120X120X25MM

轴承:高精度双滚珠轴承

标准电压:12V

电流:0.8A

转速:3400RPM

噪音:46.5dBA

风量:113CFM

工作寿命:80000小时

风扇接口:4p接口 3p接口

评论
个人建议直接1260冷排 因为 市面上18cm 风扇的噪音都比较大,猫扇只有20cm的 直接4个20cm 不够就双面8个。
1260冷排为watercool的 需要单独购买奶罩和底座和20cm风扇转接板 如果一体水泵外置 需要买连接器就行。


评论

我自己试过1200转和2400转差两三度,但声音差几个等级,不过你不在乎声音就暴力到底吧,起码自己心里舒服

评论
楼主这个什么机箱?联力?

评论

1.XA那堆给dell的服务器做的货色,avc和台达都功过货
话说玩这么大……用3M那个浸泡式冷却液算了,整体丢进去,靠冷排和水泵对冷却液进行散热

评论

好厉害配置,羡慕

评论

大佬 你这个好几千,太贵了。。

评论
618弄了个tt的coreWP100,买了2个560的45排,一个560的60排,感觉反正放的远,外置啥的没所谓了

评论

1260排只用一个?风扇噪音我倒不在乎,因为我是放在户外的平台上的,用猫扇有点太奢侈了

评论
真麻烦,直接来个二手空调外机壳子不好吗。。。水管直接接冷凝器上。。。

评论

大排水阻更小

评论

是待机差两三度,还是满负荷时差两三度

评论

是的,联力

评论

完全够了 1260冷排 60mm的  猫扇相对冷排并不贵

评论

不要用12cm风扇,你可以两个排叠在一起只用四把银欣18cm穿甲弹

评论
咸鱼看见有卖双480冷排的外置冷排箱。不过买的挺贵的

评论

看到过吗,那个成色,为什么不去买TT的W100

评论
要折腾就不能省钱,1080排也有分全紫铜的还是黄铜的
这个1260厉害!搜了一下,淘宝居然没有,兄弟什么渠道买的?
PS:兄弟这台电脑机箱里面好像还有好几个360冷排吧?这得多台水泵串联才能推得动吧?

评论
我负责和肯定地告诉你,这个方案可行,并且散热性能会得到大大地提升。
我是一个外置水冷的使用者和推崇者。在经历了内置的各种规模冷排后,最后定格在外置1080冷排上。外置的优点在于,散热性能强劲,维护方便。缺点是占用一定的空间,水管管程较长。我的建议是:
1、建议使用1080冷排,一个足矣!1080冷排有风扇的转接架,默认是9个12cm风扇,通过转接架可以安装四个18cm风扇。建议用18cm风扇,好处是转速低(700转),连接点少。
2、室外方案可行,管程不算长。为保证流速,建议用两个水泵串联,D5、DDC均可。因为是室外,冷排用防尘网做好防尘。羡慕你的住房结构,可以外置室外。
3、与主机同步问题,就用那个插排,我就是这样使用的。建议外置1080与水泵同处,单独用一个小电源,100w足矣,单独为水泵、风扇供电。水箱建议设置在室内,方便监测与加水。
我的1080外置使用情况:


2019-9-1 07:41 上传




2019-9-1 07:42 上传




2019-9-1 07:46 上传





评论
直接上一个冷水机吧,论坛里不是有人上了吗,效果很好。

评论
我觉得既然外置就不用考虑非得用电脑才能用的东西  解决所有烦恼  https://item.taobao.com/item.htm?id=569408165955&ali_refid=a3_430582_1006:1152045143:N:uGM39r1naaiLZtcMwoLlR32trDRs9%2Fqc:d821a46038c5edde1c16c22177a31124&ali_trackid=1_d821a46038c5edde1c16c22177a31124&spm=a230r.1.14.8#detail

评论
用上前面老兄推荐的那个插排 。这个冷凝器了顺道都可以给显卡散热了 。这样电脑主机可以做静音主机。

评论

请问这个也是搭配配冷水机用吗,冷水机我已经试过了,效果是很好,可是结露问题很麻烦,我放弃了

评论

非常感谢,冷排放在室外,有一个问题,就是夏天可能冷却效果反而不会太理想吧,因为环境温度都有30多度了。

评论

这个不是水冷机,就是个室外冷排,冷排温度肯定要受环境影响,但是散热面积够大的情况下 这个不会高出太高。风扇够大 冷排够大。

评论

这么大规模 不被太阳晒的情况下  夏天我认为会在55~65之间。要是被晒了不好说 。

评论

哥,不晒都五六十度了,那岂不是给CPU加热?这不坏事了吗?

评论

我是说上机循环后。。。不是 自己发热到55度。。。。。玩玩水冷就知道了。

评论

看到大大的外置水冷系统了。确实规模够大,太牛了。看到1080排后面还串接了其他冷排?什么规模的?好像使用了两个银色的快插接头,请问水阻大不大?快插止水接头,大大有什么好推荐吗?都说水阻会比较坑。
这么长的水道,总共使用了几个泵串接呢?谢谢!

评论

说到规模,也就一个1080冷排。另外,机箱里顶部还有一个240,这个240不是为了扩大散热规模,而是为了连接方便,完全是作为一个转接装置来使用,不会在乎它的散热性能。当然,客观上还是起到一点散热作用的。
这个系统管程接近2米,使用两个D5串联,用的是EK的串联上盖,当然是老款的。好久没有折腾,家里不少以前购置的各种水冷配件,够用一辈子的了。
止水快插是以前购置的欧酷的产品。快插有水阻,这是大家都知道的。对于水阻,没有必要“谈虎色变”,任何水冷系统都存在一定的水阻,只要你的系统的流速足够,合理调整配置,以自己的能力,把水阻降到最低,从而保证一定的流量,这点水阻没有什么可怕的。

评论

这个我们群搞了

评论

这个如果夏天放室外还是室内呢,室内不是都把热气散到屋里,而且有噪音,放室外也是酷热,当然空调外机也是在室外 电路 电子 维修 求创维42c08RD电路图 评论 电视的图纸很少见 评论 电视的图纸很少见 评论 创维的图纸你要说 版号,不然无能为力 评论 板号5800-p42ALM-0050 168P-P42CLM-01 电路 电子 维修 我现在把定影部分拆出来了。想换下滚,因为卡纸。但是我发现灯管挡住了。拆不了。不会拆。论坛里的高手拆解过吗? 评论 认真看,认真瞧。果然有收
