日本电子维修技术 NAS求一套NAS配置,邪恶送上



家里一套白群晖DS918+存放数据和电影的,用做内、外网访问。
现在需要另外的NAS做仓库盘,就是挂载到我的电脑上面,感觉是不是SMB就够用了?我想的就是组个小NAS装个Windows或者linux完事。



目前看上的机箱就是Unas的A810,但是主板有点挑花眼。求一套配置,itx主板,cpu,需求就是8个sata(拓展出来也可),万兆网卡。机箱带的250w电源不知道8*16T可以不,需不需要升级?

不考虑二手,性能作为NAS够用就好了。


评论
万由810a,matx,上个hba卡
我就这么配的

万兆网卡itx,可以看看x10sdv,淘宝上1300-1500所谓工包,

其他itx,8sata的很少,万兆更少
折中点的话
m2 转5sata,
pcie16x 接万兆。
这样很多选择了




顺便我在出几片itx闲置板子,

评论
万由那个机箱支持MATX
但是自带8SATA以上的 一般都是工控板多一点
省力的话就是HBA卡
不过万由那个机箱性价比太低
不强求体积的话 没必要用NAS机箱 盘位多了 长时间下载上传的话 容易积热

评论
可以上个NBOX NAS机箱可以放12盘位再上个MATX主板

评论

我看淘宝写还没量产?靠谱吗

评论

机箱我也找不到合适的了,我自己台式机8盘位的  太大了

评论

C602主板+e5 v4处理器+recc内存+C341A网卡  散热去闲鱼上淘一块C602专用纯铜散热上个猫扇就好了


评论

现在有车上,应该是可以,就是不知道具体的产品做出来是怎么样,那个机箱看着还行

评论

今天刚看的视频

https://www.bilibili.com/video/BV1nV411e7oZ
https://t.bilibili.com/505681911769778473


评论
从价格&性能比 上来说
推荐c226搭配带核显V3 +普通内存,能耗比也不错
c236+v5如果能买到价格合适的话同上


评论
万由太贵了一个机箱赶上整套硬件了最近新出的银飞雄matx8盘位atx电源只要290


2021-3-28 20:26 上传



不在意外观跟大小的话,那选择就海了去了。。。



评论

非热插拔 8盘位的机箱 体积不是特别大的也有蛮多的
我当初是为了放机柜里 所以才追求极限体积

评论

8盘位的理线我有点头疼。。   我要是房间大一点我就准备上24盘位的服务器了

评论
还有个小插曲 如果目前近期打算上黑群晖的话
上一代的B365 B360之类的主板 越南擎家同样219V网卡 目前的引导只能用6.2.2
而微星 技嘉 华硕我实测都能完美6.2.3
当然 不排除以后新版本后有新的引导完美支持

评论

我就装个windows用smb就好了

评论

这个主板限制比较大,这个大小的主板基本就是一条x16,一条x1,满足不了万兆加阵列卡 。而且原装8盘位带防震硬盘架要到390去了。

评论
8sata+万兆建议还是matx,一般自带6sata 可以用pci 1x扩展2sata或者一张hba卡搞定。。我是用fd的d6,不过8硬盘可能你还得去买俩硬盘架。。
体积上你有要求可以蹲下node 804
fd天猫偶尔会有货。。支持8硬盘 matx

评论
主板好说,既然你是当存储用,那CPU和内存限制都无所谓了,挑个J3455或类似的集成赛扬的小ITX板子就行,这样的板带U组合,散热被动都没问题,至于8个SATA口用HBA卡扩展出来就行。

但机箱需要好好挑挑,要最少8SATA的话,一定要有风扇位对着8SATA吹,最好连吹带吸

电源自己算一下就行,HDD的启动电流一般在2A左右,8块就是8*2=16A,16*12=192W。如果是赛扬CPU,15W够了,其它的比如风扇之类的走12V电的,算10W,还有HBA卡,算15W,192+15+10+15=232W,所以你250W电源是够的,但要看它12V输出功率能到多少。保险起见并留点冗余,还是稍大点儿吧,300或350足够。

评论

个人的NAS+PT一体机
机箱:联力D600配猫扇(另外还需要买一些备件滤网,这样一年一次清理积灰很方便,不影响使用)
主板:打人的X299 WS Sage(宝贵的PLX芯片,不多见了,不是为了更多的通道数,而是更灵活的通道组合)U:U随便选个就行,7系高阶大船开盖挺不错的,自用9800X,核心少,睿频高,通道足
RAID卡:9361,接9个HDD(8T×4+16T×5),4个SSD(S3700)
HBA:9400,接2个2.5的NVMe SSD作为高速数据缓存,另外主板还有2个U.2,共4个
网卡:Intel 540T2,工包货不贵,本来还配合交换机做链路聚合,后来发觉Win 10根本不需要,双线10G自动负载均衡
PSU:海韵的P660,应该是满足5V输出25A的总功率最低的电源(多HDD同时启动时同样需求5V/3.3V电力,如果PSU带载能力不足,就无法启动,自动进入保护模式断电),启动最大功耗350W+,日常待机200W左右,所以总的660W的PSU刚好(一般负载50%左右效率最高)
OS:Win 10 2004(自动更新也不关了,定期重启一下就是,跨版本不更,还挺稳)
网络架构:电信光猫管光电转化,R7800分配地址,XS708T负责10G内网数据交换
视频输出方案:一般是远程桌面,需要本地维护的时候,通过一个雷电卡转接了一个Type-C的便携显示器(打人家的,15.6吋,1080p60Hz,无需外接电源)用于维护。X299当时的BIOS还是需要一个诱骗器(假显示器)来骗过主板完成开机的。貌似现在不需要了

因为主要就是拿热数据来用和存PT挂种资源,所以日常拖数据、看4k原盘、压片神马的,SMB足够,瓶颈目前还是HDD阵列系统,等换了9块16T应该就完美了
灵感其实是复刻CHH大神:errantry83的作品:https://www.chiphell.com/thread-1710068-1-1.html
结合自己的实际需求通过重复迭代、不间断升级打造,小毛病都调没了,接近完美

希望可以帮到楼主



评论
810a 不是支持matx么  我现在配置8643背板的810a 主板是咸鱼收的联想oem的d1531 板载lsi3008+双万兆电口  需要万兆光口转接下就行了  当nas足够用了  有转码需求还是换一下带核显的板子或者上显卡吧

评论
用了810A的给反馈吧,看样子你希望可以热插拔

前面很多人都想当然了

首先,尽量让主播有8SATA,这样可以减少转接,别看可以打横俩卡,实际上根本没戏,我都不说会不会热了,PCIE转接卡打横过来几乎你想安装的都够呛

电源250W富富有余,单硬盘峰值9W,8个才多少,你那个小破CPU能有多少

如果是MATX,是标准24X24这样的板子,千万不要让sata横着,不然就要八仙过海了,要在隔板上挖洞

我有一个方案,可以算一劳永逸的,就主板贵,其他极其便宜

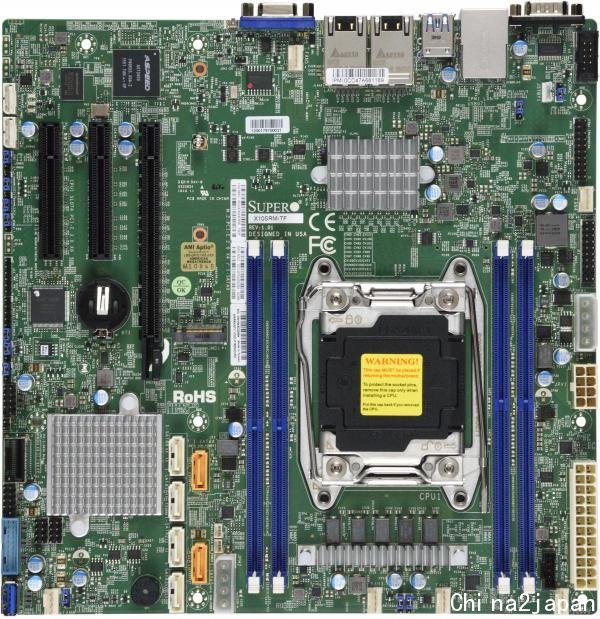

超微的X10SRM-TF



10sata,C612就当X99吧  ,CPU,E5 2630L V3 160块,PCIE槽全满速,带M2,可以用一个PCIE转个M2(不占地方),变成双M2,缓存加速,自带双万兆 X550 T2,REG的内存又稳又便宜,整套,你未来不用群晖或者装其他箱子,也都富富有余

唯一的问题,主板,2000多~  实际上,如果其他的,七七八八算下来,价格也区别不大了,插个700的样子

这个还带远程IPMI,因为你当存储池,所以也不必考虑核显问题了,把以上功能都实现了,你还可以让一个刀卡打横在810A里(PCIE转的M2可以用最后的插槽延出去)。

其他方案,我都觉得那么回事,要么万兆和其他打架,要么用了HBA卡万兆就没戏了,要么ITX的带8SATA的贵的要死,主板也贵,CPU也贵,内存更贵

以上




评论
万由810A的箱子应该是8盘中最好的了,可以不换,主板推荐X11SDV-8C-TP8。如果预算不足也可以考虑4C的。

评论

这个真的好贵啊

评论
https://www.chiphell.com/thread-2301040-1-1.html
我正好在这里发了一个810的装机笔记,下面回复也有很多人关于NAS的交流,希望能帮到你

评论

谢谢推荐,电源是压着CPU散热的吗?

评论


2021-3-30 17:06 上传


2021-3-30 17:06 上传


看上这个机箱了,就是价格有点贵


评论
| 配件型号                                  | 单价                    |
| :---------------------------------------- | ----------------------- |
| Intel® Core™ i3-10100                     | 套装                    |
| 微星 MAG B460M MORTAR 迫击炮              | 1318元                  |
| SAMSUNG   8G DDR4 2666 *4                 | 800元                   |
| WDC_PC_SN520_SDAPMUW-512G                 | 380元                   |
| WD WD140EMFZ 14T                          | 1600元                  |
| WD WD120EMFZ 12T                          | 1380元                  |
| HGST HUS726040ALE610 4T                   | 500元                   |
| SEAGATE ST4000VM000-2AF166 4T             | 500元                   |
| 闪迪 Cruzer_Fit - 8 GB                    | 30元                    |
| Inspur I350 PCIe 1Gb 4 Port Base-T        | 服务器全新拆机,算300元 |
| TP-LINK TL-NG421 2.5G                     | 70元                    |
| 采融 Basic81 6热管 散热器                 | 139元                   |
| Gentle Typhoon温柔台风 GT1850风扇 pwm  *3 | 270元                   |
| Fractal Design Define R5 极光白           | 499元                   |
| XFX XTR 550W                              | 399元                   |
| 合计                                      | 8185元                  |

##
去年装的nas  给你做个参考

评论

上服务器我就可以直接24盘位或者36一劳永逸了

评论
我现在的配置,1817+主力存储,DS380挂pt,装的win系统,刚刚弄了蜗牛换的3455,装黑群定期开机同步1817+重点数据,纯粹冷备。

ds380现在用下来看,挺稳定,就是扩展麻烦。需要找特定的板子带2个pci槽位的才能满足你8sata和万兆。
我直接用阵列卡扩展的8sata~反正外网环境最高百兆上行,无视了那些。

我主要是外网多,内网千兆都能忍了。

评论
ds380配置

i5 8500
b385??itx
64g
贼船sf750
阵列卡刷直通扩展sata
