阵列卡是dell h800，expander是HP 468406-B21拿4块sas机械盘作为测试。
直接从阵列卡中接1分4线（minisas8087-8482）可以正常识别并且正常使用。
如图：
接入LSI expander卡（按照图中7c接硬盘）
这时阵列卡中不显示序号 并且识别的盘容量为最先插入的硬盘，组raid时虽然显示4块盘 但是选中一块盘就自动把剩下3块也选中了，取消选中同时取消
组RAID，只显示一块盘可用容量
。
论坛中搜到的种方式也试过
尝试过N种接expander方式，是dell H800的问题？还是expander的问题？我该如何解决？求这块expander的资料。
评论
记得hp这货没指定进出的，里外都插过上行h730
不过接的是7200.11 * 12
用lsi官方的那个管理呢？
评论
LSI MegaRAID Storage Manager显示和上图一样
评论
pd per span里n/a以外是什么？
评论
HP 这个卡比较老，兼容性问题比较多
前两天我也把HP的Expander停用了
评论
您有推荐的新扩展卡吗 在线急等
评论
更新2020年4月12日18:04:41
在HP官网中找到expander的名称为hstnm-B017。
在谷歌中看到此expander配合HP的P410阵列卡，可以升级固件为2.02。HP SAS Expander是一款适用于家庭媒体存储爱好者和商业客户的改变游戏规则的设备-将其与低成本RAID或HBA适配器结合使用，您只需花费几百美元即可获得32个硬盘连接端口。
概述：HP SAS扩展器基于PMC Sierra PM8005 SAS-2芯片，具有36个6Gbps端口和6G / 3G多路复用，SAS 2.0分区，自配置，表对表路由以及集成的MIPS处理器，用于SES和机箱管理支持。完整规格请点击这里：http : //www.pmc-sierra.com/products/details/pm8005/
常见问题解答
：这张卡有什么特别之处？
A：与以前的基于LSI的Chenbro CK系列扩展器相比，PM8005芯片在更多的HBA /驱动器配置中具有更高的兼容性。尽管HP打算将此卡用于其企业产品（HP Proliant服务器等），但由于它遵循SAS / SAS-2规范，因此它是无驱动程序且本质上是“通用的”，并且可以与非HP品牌的RAID和非RAID一起使用。 HBA卡。独特之处在于当与低成本的4或8端口RAID或非RAID HBA结合使用时，能够以相对较低的成本连接32个驱动器。
问：我在哪里购买此卡，为什么我要绿卡而不是黄卡？
A：此卡有多种硬件版本，可从Amazon，ebay等获得。黄色的PCB版本是最旧的硬件版本，具有较小的散热器，并且无法从其0.2.0版进行闪存升级。该绿色 PCB卡是新的硬件版本。我已经从ebay购买了绿色PCB卡，它们随附了固件v1.00。我从亚马逊购买了一张卡，它附带了v1.52。发货固件将取决于您的货源库存多久。要使用更新的SATA2驱动器以3Gbps的速度正常工作，您需要固件v1.52或更高版本的固件。单击缩略图以查看两张卡片的并排。请勿购买黄色的PCB卡，它无用且无法使用。
问：如何安装HP SAS扩展器，电源要求是什么？
答：该卡在主板上需要一个x4 PCIe插槽，消耗11瓦功率。该卡不需要软件驱动程序，它对于操作系统和主板是不可见的。一个常见的难题是人们需要在空机箱（例如Norco RPC-4220）中使用此卡来创建JBOD机柜。有些人求助于使用旧的主板作为电源和机箱的ON / OFF开关-这种解决方案的成本大大低于购买预制扩展器机箱。不幸的是，该卡没有像Intel RES2SV240这样的外部4针Molex电源连接器，这是另一种强烈推荐的SAS扩展卡，但是作为交换，您在Intel上获得的是36个端口，而不是24个。
问：如何将硬盘连接到HP SAS Expander？
答：共有9个端口，每个端口可以连接四个硬盘。外部SFF-8088端口为端口＃1。内部SFF-8087是端口2至端口9。我建议填充从内部端口2开始的驱动器。要将扩展器上行连接到RAID / HBA，请使用来自RAID / HBA的SFF-8087电缆连接到扩展器上的端口＃8。如果您的RAID / HBA具有外部SFF-8088连接器，请使用外部SFF-8088电缆连接到扩展器上的端口＃1。
问：将HP SAS扩展器连接到RAID或HBA卡需要几根电缆？
答：您只需要1。但是，一些较新的基于SAS-2的RAID和HBA卡通过在RAID / HBA与扩展器上的端口＃8和＃9之间连接的两条SFF-8087电缆支持链路聚合。
问：您可以将几个硬盘连接到HP SAS扩展器？
答：最多32个。我已经对各种配置进行了压力测试，包括具有32 x 1Tb驱动器的RAID6阵列，并且没有任何问题。
问：为什么我在HP SAS扩展器上需要固件1.52或更高版本？
答：固件1.52中最显着的变化使SAS / SATA速度分别从3Gbps / 1.5Gbps升级到6Gbps / 3Gbps。大多数较新的硬盘出厂默认设置为3Gbps，并且出于兼容性和性能原因，建议使用1.52或更高版本的固件。
问：如何更新HP SAS Expander上的固件？
答：闪存更新需要更新的HP品牌RAID卡-P212，P410，P411或P712。如果您的绿色PCB卡的固件版本低于v1.52，则可以在此线程中发帖，并且有人可以为您刷新该卡。
问：哪些RAID适配器，HBA卡和主板已通过HP SAS扩展器测试过？
A：通常，如果您的卡是SAS兼容的，并且供应商规范指出它支持扩展器，则它“应该”运行，但是有一些例外。通常，如果您的卡兼容SAS 2.0，则它还应该支持双链接（2个SFF-8087上行链路）。除非另有说明，否则以下设备由我本人亲自测试。
RAID适配器
Areca ARC-1880系列：是（支持双链接）
Areca ARC-1680系列：是
IBM M1015（SAS2008）：是（基于SAS2008的卡，支持双链接）
3ware 9690SA系列：是（由SeanG验证）
Highpoint 4320 SAS：是（由Dgephri验证）
[B} LSI 9260-8i（SAS2108）[/ B]：是
[B} LSI 9265-8i（SAS2208）[/ B]：是
Adaptec 5085：否
Adaptec 5805：否
HP P212，P410，P410i，P411，P411i，P712：是*（至少需要RAID控制器卡上的256MB缓存）
非RAID HBA卡
LSI SAS 9211-4i，9211-8i（SAS2008）：是（在9211-8i型号上支持双链接）
LSI SAS3081E-R：是
Intel SASUC8I（交叉刷新到LSI 1068e固件）：是
Supermicro AOC-SASLP-MV8：是
SuperMicro AOC-USAS-L8i：是（由Tau确认） ）
Areca ARC-1300-4X：是（由于性能中等且不具有SMART直通功能，不建议使用）
Adaptec 1045（1 x SFF-8088）：否
Adaptec 1405（1 x SFF-8087）：否
主板
Supermicro X8SI6-F（SAS2008）：是（支持双链接）
Supermicro X8DTH-6 / X8DTH-6F（SAS2008）：是（支持双链接）
Supermicro X8DT6 / X8DT6-F（SAS2008）：是（支持双链接）
Supermicro X8DA6（SAS2008）：是（支持双链接）
*注：理论上，任何装有LSI SAS2008芯片的主板都可以工作。
已知问题
1）即使HP SAS Expander能够支持6G（SATA600），也只会协商3G（SATA300）的SATA-III硬盘。但是，它确实会协商6G的SAS磁盘。
2）与Areca 1880系列控制器结合使用时，某些RAID硬盘上的某些Western Digital硬盘（Velociraptor等）在连接到HP SAS Expander时会挂起Areca启动时固件初始化。这是Areca需要解决的问题，但需要注意。
*更改日志* 9/8/2011：
HCL
3/23/2011中添加了LSI 9260和LSI 9265 RAID控制器：2011年3月9日添加了“已知问题”部分
：HCL 2/28/2011中添加了IBM M1015（SAS2008）
： 新固件2.08
10/23/2010：确认了几款支持集成LSI SAS2008芯片的Supermicro主板
10/23/2010：在HCL中增加了主板部分。
10/15/2010：LSI 9211-8i支持已确认的双链接 更多信息在这里。
10/10/2010：Areca 1880i支持确认的双链接。更多信息在这里。
2010年10月9日：槟榔ARC-1880系列加到HCL
2010年10月8日：加入到HCL LSI SAS 9211-XX系列
2010年10月7日：英特尔SASUC8I和LSI SAS3081E-R加到HCL
2010年10月6日：LSI SAS 9211-xx系列已添加到HCL
https://hardforum.com/threads/hp ... read.1484614/page-4
评论
Lenovo 那个Expander 我也装上试过，不行，拆掉了。
后来换了个备用的4口（4 Mini SAS HD 可以接16个盘）阵列卡，先这样用。
以后其他阵列卡便宜了，再换。
评论
你这应该是兼容性问题导致所有slot id一样了...
该问题似乎是由于pmc芯片的卡挂于lsi卡下引发的...

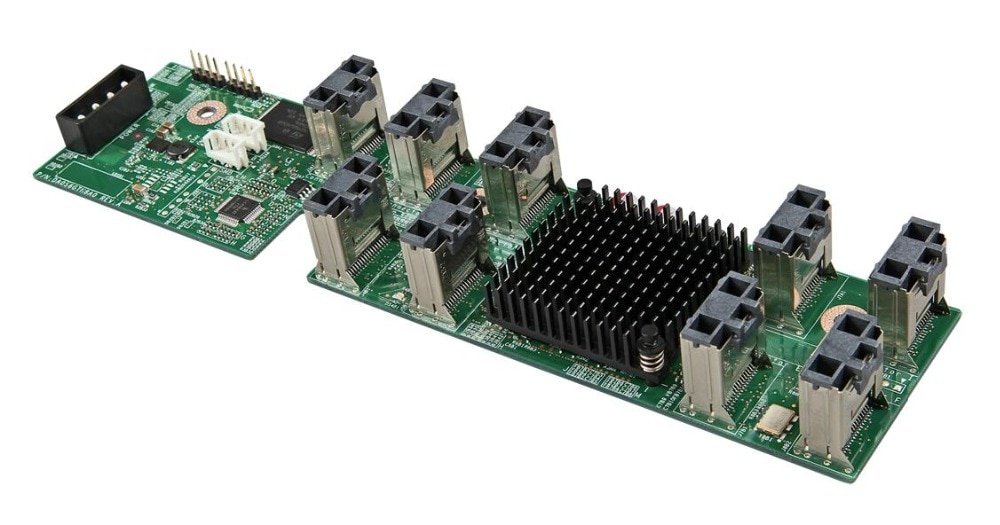

所以我当时就没买这货,用了intel货RES2CV360
评论
https://www.chiphell.com/thread-2005093-1-1.html
翻到这个
评论
其实上扩展卡不如整个md1000之类便宜又大碗
实际古董5500/5520的12盘3u比折腾这些方便多了
评论
