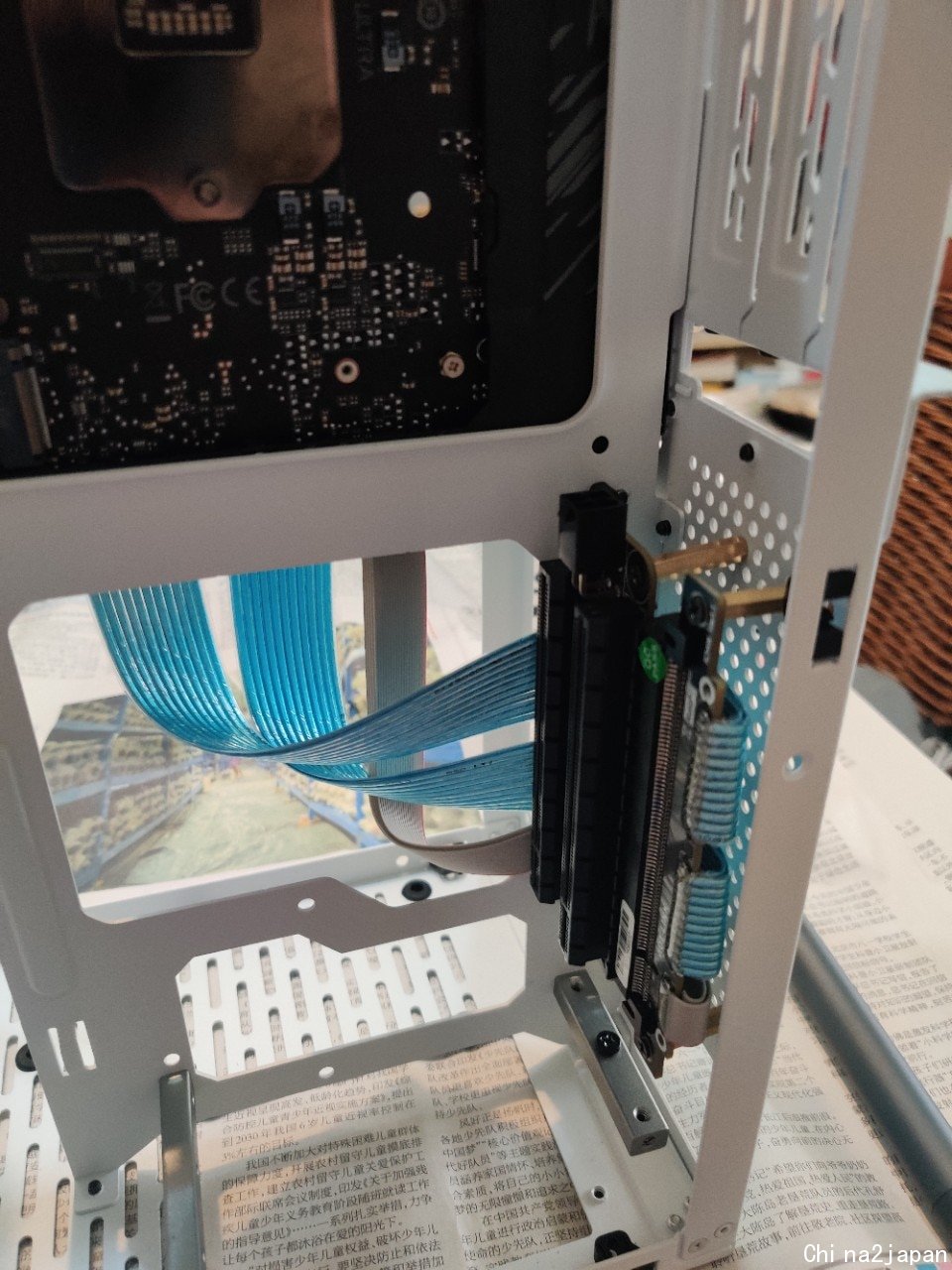

我是ITX用户，因有在使用两个m.2硬盘以外再使用一张4.0的u.2硬盘的需求，翻出以前装T1的时候买的c-payne 8x+8x拆分卡，用一根4.0延长线连起来之后把显卡和U2转接卡插在了机器上面。
结果很奇怪的是，显卡可以稳定运行在4.0 x8的速率，然而在拆分卡的第二个槽位，即使使用号称支持4.0速度的u.2转接卡，crystaldiskinfo却显示硬盘只运行在pcie 3.0 x4的速度，实际跑分也佐证了这一点。
翻了翻CH里大佬的相关讨论，现有的结论似乎是PCIE4.0延长线无论如何都会产生损耗，如果使用只有一个时钟拆分芯片的PCIE拆分卡会加剧这一趋势。我去翻了翻c-payne的拆分卡页面，也标明了拆分卡的速度支持是：PCIe gen3 (gen4 in some very specific cases)，哪种情况才会支持GEN4呢？也没有详细的说明。
我又去外网翻了翻4.0拆分的相关资料，发现目前并没有加装信号增益器的4.0拆分卡，或者说其实本来这种itx的拆分卡就只有c-payne在做，他的所有产品除了使用plx芯片的，支持速度全都是PCIe gen3 (gen4 in some very specific cases)
甚至在pcie4.0早期也就是AMD刚把这个作为营销噱头的时候，c-payne还做过这样的东西。简单来说这就是一个信号增益器，跟在一些支持4.0的z490上看到的那些信号增益芯片是一样的。老外也表示加上这个之后就可以让使用延长线连接的5700xt稳定运行在4.0的速度下。现在这卡在c-payne的商店里也有售，但160欧一张是真的有点承受不起了，更何况还要算上运费
坛友有没有在拆分卡上使用PCIE4.0 U.2硬盘的相关经验呢？如果有大佬能知道这个PCB具体该怎么画，提供一些技术指点就更好了，在此先表示感谢
评论
pci-e 4.0的盘不叫U.2，叫U.3
评论
真的吗？三星在PM9A3的白皮书里都管自己叫u.2。
评论
真的，我举个例子
另外三星的你再看看这个叫啥
评论
可是争论这个到底叫什么根本没意义，三星管自己叫U.2我就跟着叫。
评论
这么拆的4.0都上重定时器了
参考
https://www.supermicro.com/zh_cn ... n/AOC-SLG4-4E4T.php
评论
c-payne搞的这个应该就是重定时器了
评论
问题是，后面的三星企业级的SSD，三星也不叫U.2口
https://www.samsung.com/semiconductor/cn/ssd/enterprise-ssd/
从海力士的官网来看...
U.2和U.3的区别就是，U.2是PCI-E 3.0接口，7MM厚度
U.3是PCI-E 4.0接口，15MM厚度
评论
buy now
他这个只是redriver
按标准来说U.2之类的接线都应该retimer
评论
我对到底是2还是3没有兴趣，请不要再来了。我买的是矿潮退下来的2.5寸PM9A3，白皮书里明确写了PM9A3有U.2, U.3, M.2, E1.S, E1.L等等形式，我拿到的是u.2规格，闲鱼目前也只有u.2和m.2的规格在售。你如果对pcie速度和对应规格这么感兴趣的话，可以去给三星的市场部CEO Li Hua发一篇咨询邮件，写一篇科普贴，字数不限。
评论
要我150欧搞一个还不如老老实实3.0速度先用着算了，主要不知道怎么画PCB，淘宝上那些代画的就没几个有PCIE开发经验
评论
他不是写着是用DS160PR410了嘛
就对着图纸定义画就好了
不过这东西都一百多一颗，搞一下也差不多一百多欧了
评论
可以的，我先尝试了解一下吧
上次找人画拆分卡，文档里写得清清楚楚怎么接，还要我一个一个去指导他怎么连，这就算了，PCIE文档里的布线要求也是压根不看，1000砸了进去最后都没出来个能用的
评论
正反各四颗，一颗141，光料费就要1128
3.0速度又不是不能用，我先润了
评论
评论
你就没注意你的截图里u.3后面还有/2么
屏幕截图 2021-08-27 020157.jpg (81.07 KB, 下载次数: 0)
U.2与U.3区别
https://zhuanlan.zhihu.com/p/133923652
评论
看我之前发的帖子，和你类似的情况，用了转接卡就不要再用线，不然肯定协商不出来4.0x4的速率，M2的盘即使用一块很普通的转接卡都随便跑4.0x4，但是这种U2的盘你用了卡再用线一定不行，按照各位大佬的说法就是衰耗太大，我还遇到过协商出各种奇葩的速率，比如4.0x1，4.0x2，重启一次变一次，证明相当不稳定。直插的U2转接卡即使是很寨的跑4.0x4也没有任何问题。
评论
太技术了
马克再看吧……
评论
换转接卡吧，淘宝30-40块那种，U2.转PCIE，我手上也是PM9A3用的没问题
评论
u.3是sff-TA-1001，针脚定义不同，类似msata和m-pcie的关系，至于速度倒是无关紧要。
评论
我现在状况跟你类似，就算是使用3.0的转接卡，开机也会有几率无法识别SSD，必须要到bios里调节拆分选项之后才能重新认到
评论
决定购买c-payne的redriver卡，毕竟这居然是最具性价比的选择。
不排除未来会折腾更多设备，该花的钱还得花
评论
要么线要么卡，线+卡识别不出来很正常
评论
除了极少部分直插，基本每一台itx机箱想要拆分都只能线+卡
只能说小众的爱好必须要花大量的钱，越小众，钱越多
评论
有没有协商出4.0×3，大佬？
评论
我PM9A3用的转接卡转U2，然后U2线连的SSD
可以跑4.0的
但是确实有损耗。读速只有5000多。写速还好
https://www.chiphell.com/thread-2341461-1-1.html
评论
淘宝买过两种转接卡，一种pcie 3x4的，接到u.3的卡上完全识别不出来
一种pcie 3x8拆为2个pice 3x4的，接两块u.3的卡，一块能识别成pcie 4x4,一块识别不出来，然后第一块测速，也还是3x4的速度
手头就买过这两种卡，一块80，后面的300
所以便宜的转接卡，就别指望其他的了。。。
评论
我很怀疑5.0的时代SSD延长线怎麽做？6.0应该会打死任何非直插结构设计的机箱
评论
现在淘宝有专门u2转pcie4.0的线，pm9a3的u3接口可以兼容u2，所以也能用，所以目前有两种方案可以u3盘百分百走pcie4.0，一个是转接卡，一个是转接线都是转的pcie接口，至于m2好多说信号衰减厉害的，我也不是很懂，毕竟手上没有4.0的主板，现在的1733也是走3.0通道
评论
你想多了，如果协商出x3来了，就一定还会有x5,x6,x7。。。redriver卡买了，到时候给带伙实测一下 电路 电子 维修 我现在把定影部分拆出来了。想换下滚，因为卡纸。但是我发现灯管挡住了。拆不了。不会拆。论坛里的高手拆解过吗？ 评论 认真看，认真瞧。果然有收 电路 电子 维修 求创维42c08RD电路图 评论 电视的图纸很少见 评论 电视的图纸很少见 评论 创维的图纸你要说 版号，不然无能为力 评论 板号5800-p42ALM-0050 168P-P42CLM-01
