存储玩了这么多年，盘买了不少，各种RAID卡, HBA卡自然也少不了。细数下光NVMe HBA卡就买了10多块。现在对于存储慢慢退烧了，想着将自己买过、用过的各种NVMe HBA卡做个小结，也算给这些年折腾存储之路留点记录。
先简单的以用于M.2还是U.2的NVMe SSD，以及是否集成PLX做一个简单分类
支持M.2 NVMe SSD
不带PLX
DELL Zoom PCIe SSD Card-4DELL Zoom PCIe SSD Card-2DELL DPWC300ASUS Hyper M.2 x16 Card定制的半高半长四合一M.2转接卡HP Turbo Z Drive Quad Pro
集成PLX
Amfeltec PCIe 3.0 Carrier Board for 4 M.2 SSD modulesHighPoint SSD7101A-1
支持U.2 NVMe SSD
不带PLX
Intel PCIe 3.0 x16 SSD AICSuperMicro AOC-SLG3-4E4RSuperMicro AOC-SLG3-4E4T
集成PLX
Intel PCIe 3.0 x8 SSD AICHighPoint SSD7120HighPoint RocketRAID 3840ASuperMicro AOC-SLG3-4E2P
====================分割线====================
相信多数人关注比较多的还是支持M.2 SSD的HBA扩展卡，我们就从这里说起。
首先登场的是DELL三贱客（说他们贱，完全是褒义，他们是在很早就在市场上出现，由于没有集成PLX芯片，他们以低价让消费者开始了解此类产品。相信这里很多人都拥有这几张卡）
DELL Zoom PCIe SSD Card-4
价格：228元
购自：某宝
DELL Quad M.2 PCIe 1.jpg (137.81 KB, 下载次数: 1)
可以混插不同的M.2 NVMe SSD
DELL Quad M.2 PCIe 2.JPG (196.68 KB, 下载次数: 0)
在集成PLX的主机上都可以被识别。
DELL Quad M.2 PCIe 3.png (44.51 KB, 下载次数: 0)
优点：
便宜，228元是什么概念，当时一块普通的M.2转PCIe的转接卡也要卖到100+。而这个支持四块M.2。即便你的主板没有PLX也不支持PCIe拆分，把它当作一个带风扇的单块M.2转接卡也不算贵。仅占用一个PCIe 3.0 x16，支持四块M.2 NVMe SSD除了DELL自己集成PLX的工作站，在超微支持PCIe拆分的主板上也可以支持全部4块M.2 SSD集成了风扇
缺点：
需要主板集成PLX或者支持PCIe拆分，否则就只能识别出第一块M.2 SSD不支持22110尺寸的企业级M.2 SSDSSD竖插的方式也不利于使用M.2转U.2的转接卡（至少走线有点别扭）做工一般
DELL Zoom PCIe SSD Card-2
价格：160元
购自：某宝
DELL Dual M.2 PCIe 1.jpg (200.93 KB, 下载次数: 1)
DELL Dual M.2 PCIe 2.jpg (225.79 KB, 下载次数: 0)
优点：
便宜仅占用一个PCIe 3.0 x8，支持两块M.2 NVMe SSD支持22110尺寸的企业级M.2 SSD除了DELL自己集成PLX的工作站，在超微支持PCIe拆分的主板上也可以支持全部2块M.2 SSD卡自身尺寸方面，半高半长，适用于小机箱
缺点：
需要主板集成PLX或者支持PCIe拆分，否则就只能识别出第一块M.2 SSD没有集成风扇做工一般，甚至有国外网友怀疑是寨卡
DELL DPWC300
价格：360元
购自：某宝
这次买的全新原盒包装
IMG_1592 (Medium).JPG (275.1 KB, 下载次数: 0)
IMG_1594 (Medium).JPG (256.77 KB, 下载次数: 0)
还带有两块很厚的散热垫（不过不知道怎么用），另带有风扇，没有散热垫，压住M.2 SSD的温度也毫无压力。
IMG_1596 (Medium).JPG (168.99 KB, 下载次数: 1)
看背面是不是优点眼熟？其实和上面那个DELL的二合一的卡一模一样
IMG_1593 (Medium).JPG (275.55 KB, 下载次数: 0)
这卡与上面160那个其实是一样的设计，但明显做工更好，还带了风扇马甲。
优点：
仅占用一个PCIe 3.0 x8，支持两块M.2 NVMe SSD支持22110尺寸的企业级M.2 SSD除了DELL自己集成PLX的工作站，在超微支持PCIe拆分的主板上也可以支持全部2块M.2 SSD卡自身尺寸方面，半高半长，适用于小机箱集成了风扇，做工也很不错
缺点：
贵（当然这里是相对上面两块来说，个人觉得360的价格还是很公道的）需要主板集成PLX或者支持PCIe拆分，否则就只能识别出第一块M.2 SSD对于反面有芯片，正面有电容的企业级M.2 SSD来说，由于SSD的厚度，风扇盖子有点盖不严实
ASUS Hyper M.2 x16 Card
价格：430元
购自：某宝
IMG_1147 (Medium).JPG (214.55 KB, 下载次数: 1)
优点：
仅占用一个PCIe 3.0 x16，支持四块M.2 NVMe SSD支持22110尺寸的企业级M.2 SSD可以通过M.2转U.2或者mini SAS HD接口用于连接U.2 SSD或者NVMe背板（https://www.chiphell.com/thread-1858825-1-1.html ）除了ASUS自己的X299系列主板外，在DELL集成PLX的工作站也可以支持全部4块M.2 SSD集成了风扇，做工也很不错
缺点：
需要主板集成PLX或者支持PCIe拆分，否则就只能识别出第一块M.2 SSD，也听到有用户说在超微的支持PCIe拆分的主板上，这卡也只能识别出第一块SSD。对于反面有芯片，正面有电容的企业级M.2 SSD来说，由于SSD的厚度，盖子盖上后如果将螺丝拧紧会造成卡本身有些许弯曲变形
定制的四合一M.2 NVMe转接卡
价格：699元
购自：联系供应商定制
开箱贴：https://www.chiphell.com/thread-1808989-1-1.html
优点：
仅占用一个PCIe 3.0 x16，支持四块M.2 NVMe SSD支持22110尺寸的企业级M.2 SSD卡的尺寸在拆掉尾部风扇时时是标准的半高半长支持集成PLX的主板和具备拆分PCIe功能的主板新版集成了风扇
缺点：
需要主板集成PLX或者支持PCIe拆分，否则就只能识别出第一块M.2 SSD
HP Turbo Z Drive Quad Pro
价格：3000元
购自：eBay
开箱贴：https://www.chiphell.com/thread-1907762-1-1.html
优点：
仅占用一个PCIe 3.0 x16，支持四块M.2 NVMe SSD支持22110尺寸的企业级M.2 SSD做工优秀新版集成了风扇
缺点：
只能用于特定型号的HP 工作站，否则一块M.2 SSD也识别不出来
Amfeltec PCIe 3.0 Carrier Board for 4 M.2 SSD modules
价格：540美元
购自：官网
开箱贴：
优点：
集成PLX，支持所有有PCIe x16的主板仅占用一个PCIe 3.0 x16，支持四块M.2 NVMe SSD支持22110尺寸的企业级M.2 SSD卡自身尺寸半高，拆掉风扇是半长，可以用于小机箱集成了风扇，做工很棒
缺点：
贵，这是我买过的最贵的NVMe扩展卡。除了贵，这卡真挑不出任何毛病

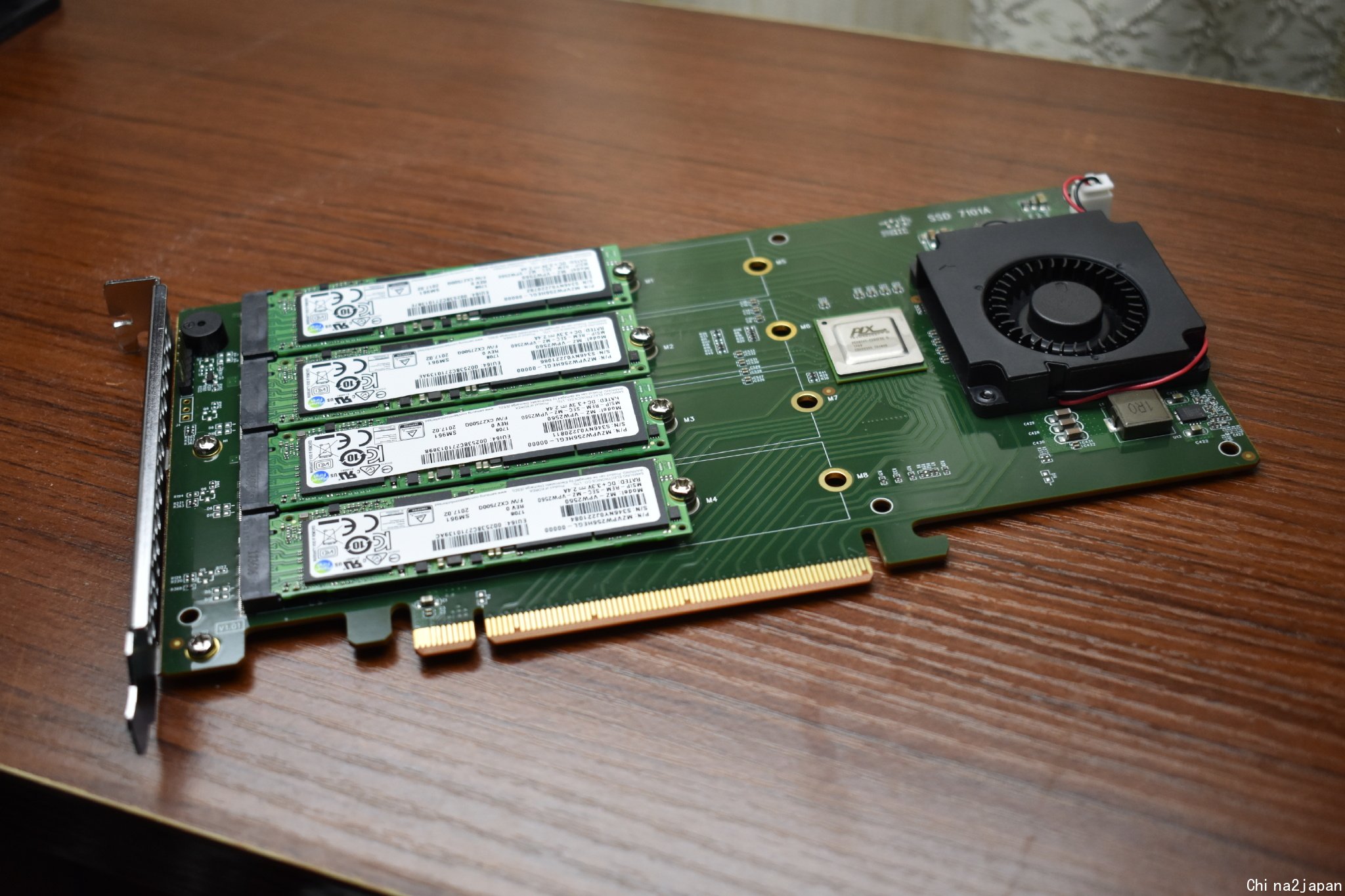

HighPoint SSD7101A-1
价格：398.7美元
购自：美亚
国外评测：http://www.thessdreview.com/dail ... ba-m-2-ssds-tested/
IMG_1863 (Custom).JPG (229.09 KB, 下载次数: 0)
IMG_1864 (Custom).JPG (162.07 KB, 下载次数: 0)
IMG_1865 (Custom).JPG (195.03 KB, 下载次数: 1)
优点：
集成PLX，支持所有有PCIe x16的主板仅占用一个PCIe 3.0 x16，支持四块M.2 NVMe SSD支持22110尺寸的企业级M.2 SSD集成了风扇，做工不错
缺点：
虽然有22110的螺孔，但不知道怎么把螺母移动到22110的螺孔中，感觉是胶死在2280的螺孔中的HighPoint提供的软RAID性能还不如操作系统自带的，很鸡肋
====================分割线====================
下面是比较小众的U.2 SSD的HBA扩展卡。
入坑是从INTEL 8 x 2.5" SAS/PCIe (NVMe)背板套件A2U44X25NVMEDK开始的，这个套件中包括了一块PCIe 3.0 x16的NVMe HBA卡
Intel PCIe 3.0 x16 SSD AIC
价格：609.18美元（套件价格，卡没有单卖）
购自：美亚
开箱贴：https://www.chiphell.com/thread-1564504-1-1.html
优点：
INTEL出品仅占用一个PCIe 3.0 x16，支持四块U.2 NVMe SSD
缺点：
仅支持INTEL S2600WT系列的主板，否则即便主板支持PLX，都不能识别哪怕一块U.2 SSD
SuperMicro AOC-SLG3-4E4R
价格：159.99美元
购自：eBay
IMG_1139 (Custom).JPG (222.43 KB, 下载次数: 0)
优点：
仅占用一个PCIe 3.0 x16，支持四块U.2 NVMe SSD
缺点：
仅支持超微的X10DSC+和X10SRW-F两种主板上，否则即便主板支持PLX，都不能识别哪怕一块U.2 SSD
SuperMicro AOC-SLG3-4E4T
价格：190美元
购自：eBay
IMG_1773 (Custom).JPG (223.31 KB, 下载次数: 0)
IMG_1774 (Custom).JPG (224.45 KB, 下载次数: 1)
IMG_1775 (Custom).JPG (249.01 KB, 下载次数: 0)
IMG_1784 (Custom).JPG (240.41 KB, 下载次数: 0)
优点：
仅占用一个PCIe 3.0 x16，支持四块U.2 NVMe SSD超微主板可以将一根PCIe 3.0 x16槽在BIOS中拆分为x4x4x4x4的主板都能够支持（在X10SDV系列的主板是实测没有问题）接口是Oculink，尺寸小，密度更高做工很好
缺点：
仅超微支持PCIe拆分的主板可以用，否则即便主板支持PLX，也只能识别出一块SSDOculink接口的线很贵
Intel PCIe 3.0 x8 SSD AIC
价格：595美元（A2U44X25NVMEDK2套件价格，卡没有单卖。A2U44X25NVMEDK2与A2U44X25NVMEDK最大的区别就在这张卡了）
购自：eBay
开箱帖：https://www.chiphell.com/thread-1859092-1-1.html
IMG_1686 (Medium).JPG (171.72 KB, 下载次数: 0)
IMG_1687 (Medium).JPG (199.59 KB, 下载次数: 0)
优点：
INTEL品牌仅占用一个PCIe 3.0 x8，支持四块U.2 NVMe SSD集成PLX，任何主板都可以支持接口是mini SAS HD，线材便宜做工很好
缺点：
PCIe 3.0 x8的接口，最大吞吐是8GB/s
HighPoint SSD7120
价格：3599元
购自：某宝
开箱贴：https://www.chiphell.com/thread-1801000-1-1.html
优点：
仅占用一个PCIe 3.0 x16，支持四块U.2 NVMe SSD集成PLX，任何主板都可以支持接口是mini SAS HD，线材便宜
缺点：
挡板没有开散热孔安装挡板的螺丝孔位是HighPoint自己特殊的，与别的PCIe卡不一样HighPoint提供的软RAID性能还不如操作系统自带的，很鸡肋
HighPoint RocketRAID 3840A
价格：399美元
购自：eBay
官方链接：http://highpoint-tech.com/PDF/RR ... 40A_PR_16_08_09.pdf
对比，SSD7120和RocketRAID 3840A可以发现，两者完全一样，SSD7120是针对零售市场，而RocketRAID 3840A是针对OEM市场
IMG_1758 (Custom).JPG (199.98 KB, 下载次数: 0)
IMG_1759 (Custom).JPG (191.9 KB, 下载次数: 0)
所以RocketRAID 3840A的优缺点也和SSD7120完全一样。这里就不再重复。
SuperMicro AOC-SLG3-4E2P
价格：339.99美元
购自：美亚
开箱贴：https://www.chiphell.com/thread-1879408-1-1.html
IMG_1820 (Custom).JPG (250.18 KB, 下载次数: 0)
IMG_1821 (Custom).jpg (219.88 KB, 下载次数: 0)
IMG_1822 (Custom).JPG (248 KB, 下载次数: 0)
优点：
仅占用一个PCIe 3.0 x8，支持四块U.2 NVMe SSD集成PLX，任何主板都可以支持接口是Oculink，尺寸小，密度更高做工很好
缺点：
PCIe 3.0 x8的接口，最大吞吐是8GB/sOculink接口的线很贵
==============分割线==============
上面就是我自己用NVMe HBA扩展卡的一些主观感受，自己也走过一些弯路，湿过鞋。希望对有这方面需求兄弟有所帮助。
评论
沙发是我的！童木大神好多神物啊，跟j叔有一拼~
评论
坐等更新
评论
ASUS Hyper M.2 x16 Card，我正打算入手，然后就看到你的帖子，才知道有不带PLX的差别，感谢楼主避免我被坑，点赞
评论
真的买了不少好东西
评论
你和J叔都是存储狂魔
评论
超微2E3没搞一块？
感觉那个是最划算的啊。。。
反正X8通道两块U2就跑满了，4个U2口没必要啊。。。
评论
7101那个我有2块跑分跑起来确实厉害
评论
大佬继续折腾啊，还等着捡垃圾呢……
评论
带芯片的兼容性好，价格也高
不带芯片的便宜，但是兼容性等于没有
希望ASM2824这样的屌丝货能把价格拉低了
评论
amfeltec那个好性感，看了下只支持到m.2 1.1,emmmm
评论
MSI有一个款8X转2Xm.2的很不错。
评论
我的天哪。。楼主的这个帖子太及时了。
评论
好像都不太完美。
评论
超微物美价廉 可惜只对自家兼容性优良
评论
玩出这么多名堂来……
评论
不知道现在市面上都有那些主板代PLX芯片，我的Z170A主板恐怕是用不了这些卡了
评论
PLX芯片是干什么用的？
评论
拆分pcie通道用的，常见于高端主板、双芯显卡
评论
请问你知道怎么把螺母从2280的位置挪到22110的位置么？
我今天拿到了卡，但发现没法安装22110的SSD。
IMG_1865 (Custom).JPG (195.03 KB, 下载次数: 0)
评论
请问安华高的9400-16i上用的sas3416芯片是plx还是？我看博通官网上说是i/o芯片。。。
评论
这个是hba卡，接在pcie 8x插槽里面支持4个u.2
评论
那肯定不是狭义上PLX，但类似的芯片除了PLX Technology以外，还有别的公司也提供，如Emulex。另外PLX已经被Avago收购，是Avago的一部分了。
评论
很好的帖子 mark 帮顶
评论
磁盘控制器芯片
评论
会玩，能折腾
评论
Larry才是真玩家, 我之前一直盯着HighPoint SSD7120, 他的尝鲜确认买U.2 PLX简直是浪费钱, 效能比Hyper M.2 x16系统创建Striped烂很多
评论
请教下楼主，“没有PLX的卡，能在带PLX的主板上识别出多SSD”，是指的任何带PLX的主板吗？还是需要指定的带PLX的主板？
评论
这就要看卡的兼容性和主板的兼容性了。理论上两者只要一个带PLX就可以。
但超微不带PLX的卡就只能用在超微自己的主板上。而INTEL S2600WT的主板只能支持INTEL自己的不带PLX的NVMe HBA卡，而且还必须安装在指定的插槽中。
评论
那是不是说，DELL的那个4 M2卡只能用在DELL自己的带PLX的主板上...？
不是。DELL的无论主板还是NVMe扩展卡兼容性都很好。它家的扩展卡在超微的板子上我也用过。
评论
不好意思，才看到。因为我只搞了2280的SSD，所以没有考虑过挪动固定螺丝。不过试了一下还真是不好搞……
评论
没关系。我同时还在联系Highpoint的售后。不过他们今天早上把我的问题移交给销售部门了，这是要让我退货的节奏？
评论
请问那像Highpoint那样采用PLX芯片的HBA和主板上直接拆分PCIE信道的方案相比，性能上会不会有差距呢？
评论
？？？这个流程不对啊……为什么都不找技术部门
评论
谢谢解答。回头我买一张试试，主板是X99-E WS...正好有PLX
评论
如果是x16的通过PLX转成4个x4，吞吐肯定没有任何损失，主要担心的可能还是延时，不过我实测过，延时小到可以忽略不记（应国外的网友要求做过一个测试，过PLX和不过的差距是千分之二个毫秒）
https://forums.servethehome.com/index.php?threads/amfeltec-pci-express-gen-3-carrier-board-for-4-m-2-ssd-modules.15388/#post-148991
其实PLX就和交换机一样，没有拥塞时那几乎就是线上速度。而且作为PCIe的交换机远没有网络交换机那么多控制，更加纯粹。PLX在用于NVMe扩展卡前，更多的是用在给工作站安装更多的显卡/GPU。
不过如果是x8的通过PLX转成4个x4，在吞吐上就会有损失。最大吞吐受限于PCIe 3.0 x8，超过不了8GB/s。话说回来，这样也足够快了，而且两块这样的卡，同样在占用16条PCIe通道的情况下，可以支持8块盘，提供更高的性能。
这是也说明了为什么服务器一般都用x8转4个x4，而消费级通常都是x16转4个x4，都是需求决定的。
评论
谢谢解答。回头我买一张试试，主板是X99-E WS...正好有PLX
评论
原来还有这么多道理在里面。
总之服务器对容量要求较高，所以要能接的盘更多更好，消费级则对容量没有这么高的要求，所以更加注重性能
评论
现在x宝里面好像没有便宜的dell x8的那款了
其实我想买个x8的，以后可以用一根pcie x8连接2个U2转M2的YLJ。。。
还有就是，现在相对最好入手的华硕那块 x16的，是不是只要支持pcie拆分的板子都能用？
评论
最便宜的那款现在是见不到了，但有风扇的也没贵多少啊。
华硕的应该兼容性不错，我在DELL和超微的机器中都用过。但国外也有网友反应不兼容他们的超微主板。
评论
请教一下带PLX是否就可以变成普通PCI-E的模式，16x的卡插8x、4x只是降速，不存在认不出的现象？
评论
我想小白鼠一下。
asrock的z270itx支持8+4+4。
想入一块华硕的卡试试
只要支持多卡就行，不需要raid
评论
问下，通过PLX拆分后，延迟是不是比较高？DELL的不带PLX的红色款，支持2个NVME的，第一个槽是上面还是下面？
评论
是这样的
评论
延迟几乎可以忽略，千分之二毫秒。具体见https://www.chiphell.com/thread-1747354-1-1.html
至于红色的卡，我印象中上面是第一块。
评论
好的，谢高手。。带PXL的好贵哈。。现在PCEI通道严重不足
评论
主贴更新了HP的多合一NVMe转接卡HP Turbo Z Drive Quad Pro
评论
DELL Zoom PCIe SSD Card-4这个在哪有卖的？淘宝找了半天只找到600价位的东西。。。
评论
请问一下楼主 @larryexchange
华擎（ASRock）Z270 Gaming-ITX/ac 这个带分拆吗
intel c600系列主板，好像是C612，这个带PLX或者分拆吗
评论
notenotenote
评论
弱弱的问下……LZ知道R5E有木有集成PLX芯片吗
评论
好贴收藏了
评论
太贵了
淘宝19块钱包邮（逃
U2那个卡真好啊
评论
我的ASUS X99-E WS帶有兩顆PLX, 但BIOS裡沒有分拆x4x4x4x4的選項
這樣能不能上ASUS Hyper M.2 x16 Card加4條Nvme? (PLX會自動辨識?)
评论
感谢楼主的方案，收藏了，没准以后用得到，可是现在手里全是U.2盘,转出来又得从m.2转到u.2。
评论
阿童木同学，补充一点，关于对超微AOC-SLG3-4E4R这个卡现在可以在超微最新的x11sdv-4c-tp8f主板上使用了，我接了双U.2盘，win10系统均认出盘并能使用了。
评论
请问你这个X99E WS 能用这个4M2扩展卡么
评论
大把时间和金钱汇聚的好文。期待也能有一章关于 磁盘阵列卡的推荐文
评论
多谢补充，恭喜终于守得云开见月明。深夜mark lz好人
评论
做个记号
评论
需要主板集成PLX或者支持PCIe拆分 所以哪些主板支持这个 才是关键吧？求列举几个
评论
请教大神，超微AOC-SLG3-4E4R这张卡能用在其他品牌（如永擎）的支持PCI-E拆分但没有PLX的主板上吗？
评论
现在还能找到便宜的2口 x8卡吗？
不需要plx的那种。。。
评论
感谢楼主分享，我的Hyperx主板里有个选项，可以选是只插了1根ssd还是要作为raid使用，貌似华硕的z390都正常吧？不仅仅在x299平台上。
评论
这块卡我买了，插了两块PM963，都运行在1.2下啊。
评论
留名支持。。。。。。
评论
太贵了，还是佳翼吧
评论
mark一下，感谢lz
评论
大神好多神物啊
评论
请问下x10sri支持pcie拆分吗，看了下c612单路atx超微带x16的好像就这一款
评论
请问楼主
超微 AOC-SLG3-2M2 支持所有主板吗
