直接转接u2硬盘的那种转接卡,只找到能接1块的
PCB版加长能够转接两块,两块U2并列也比一般显卡短
正反都用上说不定能转接4块
有木有这样的产品?多块U2硬盘的线实在是太拉跨…
评论
有啊,转接两块三块四块五块六块的都有,分有芯片和没有芯片两种不同类型,看你的主板情况再看选什么类型。
评论
没有芯片的要主板支持PCI-E分拆才行
评论
他要的是 把pcb板子做大点。不加线直接在板上直插硬盘的
确实合理。省了线钱。少接头稳定性也好了
评论

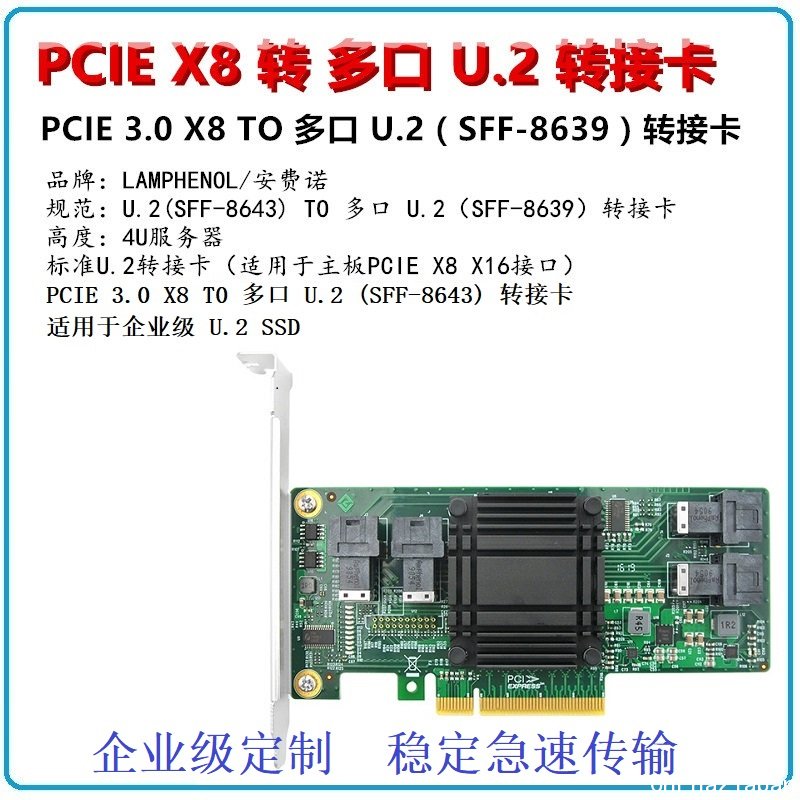

有。。能X8的,能接4块以上的。1000出头。
评论
评论
lz要直接装在板子上的,可以节约两根线钱
评论
啊(捂脸
评论
如果你的主板支持拆分, 直接上这种, 插4个.

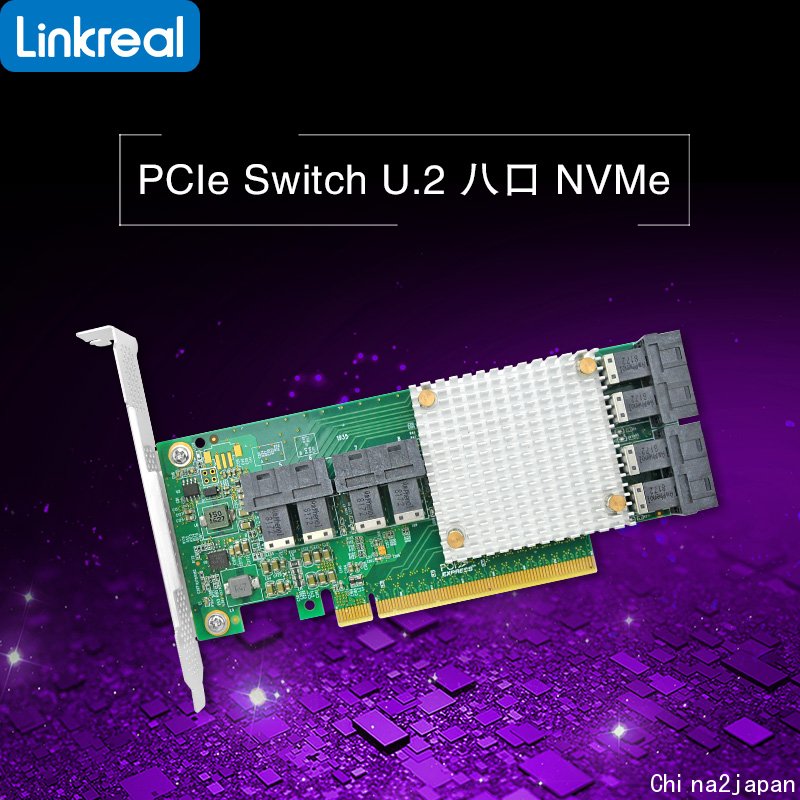

不支持拆分就买带plx 芯片的, 也有4个的. 不过这种就要贵点了...
评论
LZ要的是U2不是M2,是那种和sata有点像的东西。
评论
U2啊..那看错了...
U2一般都是2.5吧...直接板上2片不好插吧
评论
U2那个厚度 一般也就挂一块吧。挂两块 PCB没加强,也得弯吧
评论
2.5硬盘长10cm。
显卡中长的都超过30cm。
转接版做长点理论上塞得下。
评论
两块U2固态合在一起有多厚,也装不下啊
评论
我知道楼主在想啥!我也构思过!
感觉不难,虽然没有成品,但是下图的思路肯定没有问题的
楼上说太长或者太厚,请低头看看自己的显卡!
参考4个m.2的火箭卡 背后再装两个也没事,pcie x16 分4*4
2个供电应该没问题,4个估计要插外接供电了
评论
也可以设计成正反面各插一块或者接口转个90°
评论
理论上可行,但做出来不赚钱啊,太小众了这东西。
评论
理论上可以,plx芯片可以选择8724
评论
对对对,就是这样的,大神好图
可惜市场太小,没有厂家做…
评论
这时候就是发众筹了
评论
太小众咯。。。而且U2盘发热功耗也不算低。。。
一块20-25瓦,两块50瓦。。。
一定要有风扇吹
评论
主要问题是是塞不下 就算主板支持bifurcation要装双盘的话长度几乎要接近公版显卡的长度265mm 而且此时还没有风扇散热 40w功耗被动肯定热爆
目前来说PM1725a 5100MAX单盘都太热了 普遍20w的功率不用风扇能上60度 其实我有画风扇散热的产品方案 考虑过几天打样玩玩
评论
