看起来是不带PLX的，但是上面这么多芯片又不像是支持主板拆分的，有没有人见过？
更新一下，主板支持PCIe拆分的情况下可以用，看起来没毛病，挡板可以用阵列卡的，这个价格也是比较超值的。
评论
pcb的走线很风骚。。。
评论
双龙戏珠的布线走位，好看。
评论
这卡和intel的redriver卡布局蛮像的。
评论
这走线…新员工搞的东西吧
评论
为了距离相等么
评论
这走线没毛病
评论
我在用这个，没芯片，支持拆分的z370没问题
也用过这个，有芯片，不支持拆分的h170也没问题
评论
之前想下手，发现线太贵。 放弃了。
评论
散热片下面是啥东西，搞清楚应该就OK了
评论
mark一下,那个大芯片感觉像是
评论
是不是这种手绘山路十八弯的布线，信号能放飞自我更流畅？
评论
灵魂走线
评论
这是纪念版，用于收藏的
评论
保证同样功能的线长度基本相同
评论
设计图走线是手绘的么。。
评论
retimer芯片嘛 主板支持拆分就能用
一口气买了5片的路过
评论
一口气买了3片路过
虽然还没用上，留着当传家宝
等着给下一个服务器用，当然是EPYC
哦对了，据说，这个需要比较好的PCIE供电，否则电流会不够，识别不出来
评论
为了布线长度相等吧
评论
搜了一下，这种方案是对称的，需要主板上也有对应芯片，那岂不是不能用于普通主板了？
评论
怎么样 测试了能用吗？我也打算下手买两片。
评论
对，这个UNICACA的，我也用过，看这个芯片就只有一个，浪潮的这张卡不多不少就有点。。
评论
这个如果是超微主板支持4X4X4X4拆分，这个OK吗？
评论
我看别的群友买了没问题 所以也包邮了5块 准备以后搞全NVME NAS的时候用 主力机里刚好也有两块U.2的盘 这样就不用转M.2的线了 一片卡也就一根线的钱 那是真心便宜
评论
中国特色,龙的传人必须有龙型走线
评论
不像是retimer卡，更像是redriver卡。
评论

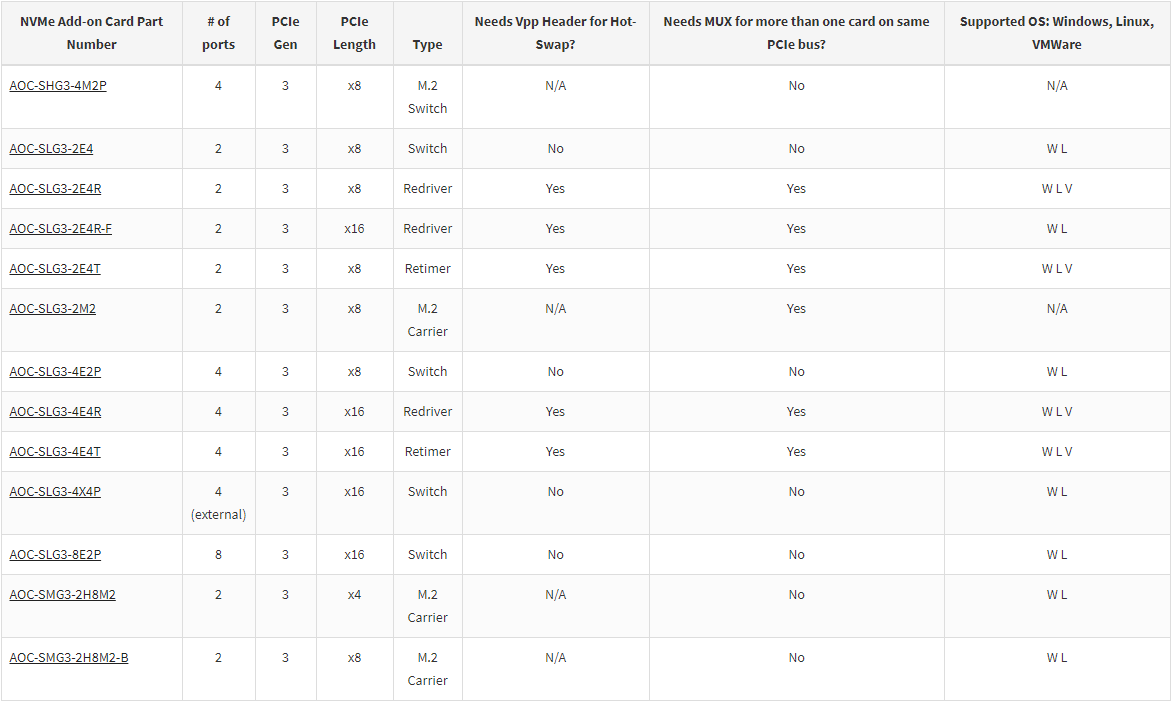

redriver卡本身就需要主板支持pcie拆分，以下是超微回复redriver卡和retimer卡的区别：
Redriver芯片是对PCIe信号重新驱动以改善PCIe信号品质，仅仅是物理层的改善，Retimer芯片是对PCIe信号相当于一个中间层，将接收到的信号数据重新恢复重构后再发送给设备。因此Retimer芯片的兼容性要好于Redriver的转卡。
评论
原来如此，多谢指教，
评论
用支持拆分pcie卡的主板就可以了。
如果真的是redriver卡的话，兼容性还是存疑的。总之建议先买1片试试看。
评论
RISER 卡？不知道是不是 expander 芯片？走线是保证长度一致的，基本高速的都这样，没办法。
YZCA-00622 搜不到料号入了两张，比unicaca以前那个4口便宜得多，也就比一根安费诺线贵点
评论
这玩意其实类似现在TRX40主板送的pcie转4个M2的转接卡，只不过转成的是u2都不是M2接口。一定要x399，TRX40这类主板支持pcie拆分的才能用，如果用在普通的主板上，就只能识别出一个硬盘。
性价比其实也不高，一百出头， 拆机旧货裸盘，连pice挡片都没有，咸鱼上卖贴上说明不知好坏，不退不换，那买回撞大运？
现在佳翼出的全新pcie16转四个M2接口也才148
评论
好像真不贵，买个试试
评论
Inspur流出到是第一次见, 我猜应该和SM一样SFF-8643接口大概率用的老Redriver, 兼容性更好的Retimer用OCuLink SFF-8611
评论
SA5212 M4用的 应该备件库里面能搜到
评论
买了两张，在华擎trx40 creator上拆分x4后能识别4块盘
评论
大神才能走出来，新手画不出来。
评论
4条线的差价又够买2张卡了
评论
这可不一定哦，需求如果是插四条M2的盘，那省下可就是150X4……
评论
如果你买的是大船 例如3.84T的 pm983 4块 你省下的是一块主板不对 按现在c2000 pro 2T的价格算 可能是一台电脑
评论
一条u2线的也不便宜
评论
J叔我也入了一个，插到X79上基本只能认第一个接口（NVME_0），而且只能运行在3.0x2模式，用普通单口转接卡跑3.0x4没问题，不过有一次单盘插到第二个接口（NVME_1）上认出来了，而且跑在3.0x4上（BIOS也显示3.0x4），断电重启后仍然如此，只是重新插拔后又认不出来了，不知道和后面的4个switch有无关系
评论
pcie training没过吧？
评论
暂时只插了1个盘，没有任何报警，bios里也没有拆分pcie链路的选项
第二个接口能认出一次的确有些奇怪，还是说要屏蔽某些针脚么
评论
没拆分不能用的
评论
首先主板要支持PCIe Bifurcation
评论
