日本电子维修技术 外设Silm SATA (7+6pin) 端口的笔记本光驱支持12V供电

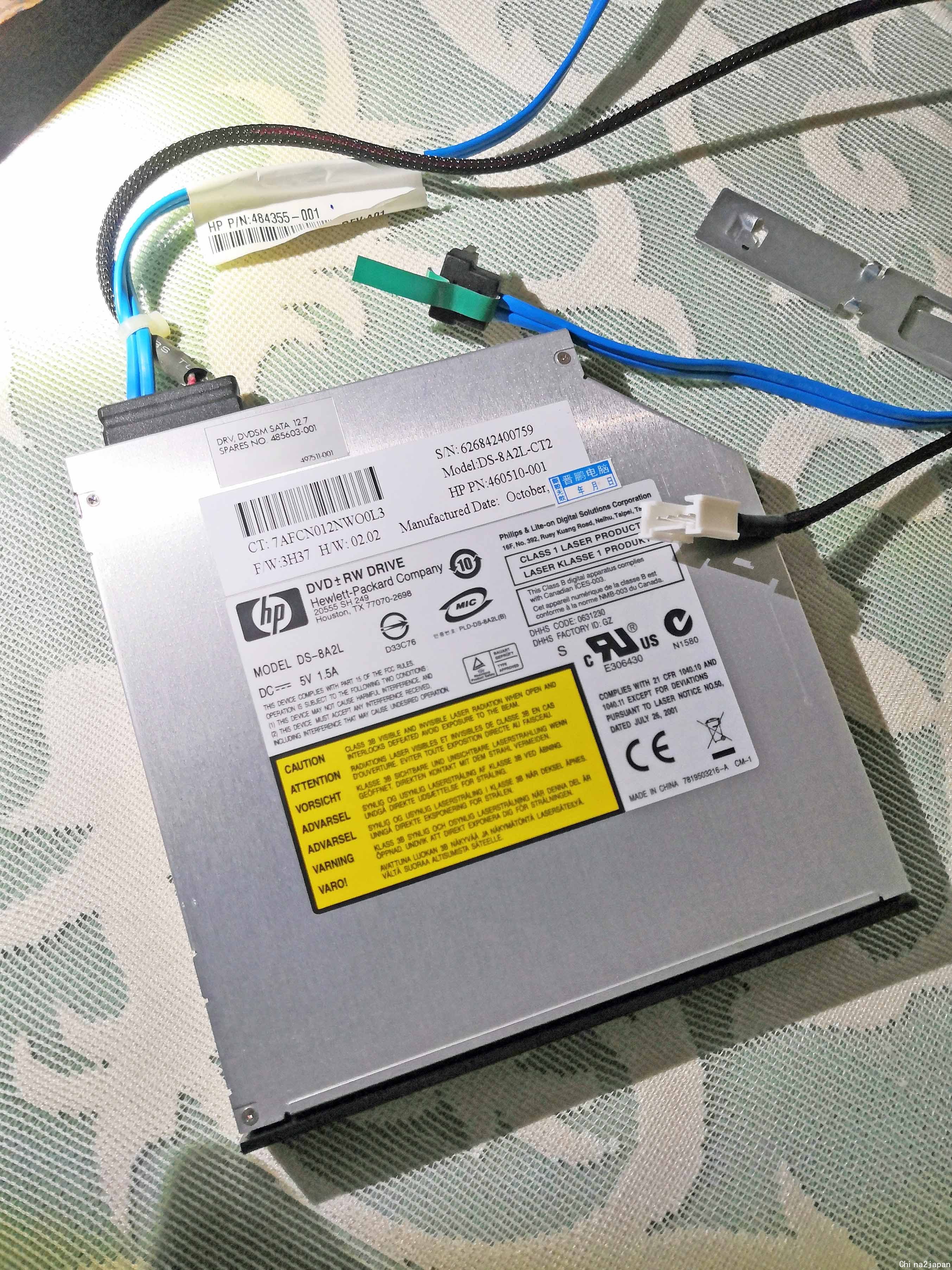

45元买了个原装HP DVD-RW 12.7mm带光雕的刻录机,准备塞到HP Z230SFF小型工作站光驱位前面板的窟窿内,但是这种薄光驱都是采用的Silm SATA (7+6pin)便携式端口,与普通台式机的SATA (7+15pin)不匹配,需要用转接线,目前备了一根HP 惠普 服务器光驱连接数据线 P/N: 484355-001 531997-001

原装HP 笔记本光驱 DVD-RW 带光雕 SATA 内置刻录机 12.7mm.png (418.85 KB, 下载次数: 0)

2020-7-23 18:14 上传


原装HP 笔记本光驱 DVD-RW 带光雕 SATA 内置刻录机 12.7mm (2).png (353.07 KB, 下载次数: 0)

2020-7-23 18:14 上传


现在的问题是,我不想占用主板DC-DC输出的SATA供电端口,能否给光驱接12V电源呢?

百度了一下,看到数码之家有两篇相关帖子:[存储]拆个笔记本SATA接口光驱,想做个供电线发现不简单、[电脑]笔记本光驱改台式机光驱
从他们研究改造的成果来看,貌似这种光驱的工作输入电压是DC 5V,详见下图:

Silm SATA.jpg (39.71 KB, 下载次数: 0)

2020-7-23 18:15 上传



这是否意味着实锤了,必须是5V,因为笔记本等便携设备上不可能会有12V?

评论
笔记本光驱妥妥的不支持12V供电。上SATA一分二供电线或者D口软驱口供电转接吧

评论
有转接头啊
标准15+7转过来的

评论

也只能这样了。。。光驱到手了,你看下图HP 惠普 服务器光驱连接数据线 P/N: 484355-001 531997-001上面这个小4pin母座是软驱供电接口吗?


2020-7-24 23:58 上传



这种小4pin转SATA公头电源线 SATA转软驱4P母转15P公 SATA转小4Pin公头是否与它匹配?

捕获小4pin转SATA公头电源线 SATA转软驱4P母转15P公 SATA转小4Pin电.JPG (51.02 KB, 下载次数: 0)

2020-7-25 00:03 上传


捕获小4pin转SATA公头电源线 SATA转软驱4P母转15P公 SATA转小4Pin电2.JPG (51 KB, 下载次数: 0)

2020-7-25 00:03 上传


捕获小4pin转SATA公头电源线 SATA转软驱4P母转15P公 SATA转小4Pin电3.JPG (40.36 KB, 下载次数: 0)

2020-7-25 00:03 上传



评论

我知道,你是说类似下图这种SA-076 1.8" SSD Micro SATA转2.5"硬盘转接卡吧,因为我的5.25寸光驱位转接架内部空间限制,装不下这种转接卡,所以放弃了这个方案。我准备采用4#楼的方案……

SA-076 1.8 SSD Micro SATA转2.5 硬盘转接卡3.3V可放入笔记本.jpg (197.83 KB, 下载次数: 0)

2020-7-25 00:14 上传



评论

翻了一遍以前搜集的Gen8拆解图,那个小4pin软驱供电接头的线序颜色排列方向和X宝上卖的完全一致,这下终于放心了

HP ProLiant MicroServer Gen8 改造 - 为SATA5加装9.5MM光驱位转接架4.JPG (195.46 KB, 下载次数: 0)

2020-7-27 00:04 上传



评论

汇报一下,不用再折腾小4pin软驱口供点了,终于找到新上市的这种 清华同方HP联想宏基台式机电脑内置超薄光驱硬盘供电线SATA电源线 了,正好对应我的需求,而且外观和HP Z230SFF原机自带的线浑然一体


2020-8-2 23:01 上传



评论
恭喜。之前也想在NAS中安装一个笔记本型光驱,最后图省事还是直接弄了个USB 3.0的光驱放在机箱上面。

评论

方案有变,这光驱最终也没派上用场,发现之前买的那款光驱位转接架和HP Z230 SFF机箱面板不能完美兼容,如果Silm光驱与HDD同时安装会很费劲……


评论
放心,不支持12V的。5V可以从USB取电。

评论
