手里有一台HP Z230SFF小型工作站，因为光驱位加装硬盘温度偏高，所以上了个带风扇的光驱位转接架，但惠普C226原装主板上没有多余的SYS_FAN接口，品牌机的电源也是仅仅只有一根6pin主板供电连接线，根本不会有什么大D之类的东西。。。所以才想到可以安装一块带风扇的万兆电口网卡，从它的风扇接口处用一分二转接线分出一路来给其它风扇，这样一举两得。可是坛里有过来人劝我不要买带风扇的X540-T2万兆电口网卡，说巨热无比，风扇的噪音像开飞机。这样的情形，瞬间让我失去了方向
在此求教高人指点一下，还有什么其他办法能从主板PCIe x1扩展槽获取到2pin散热风扇电源的好方法吗？
刚在X宝上搜了一圈儿PCIe转USB扩展卡，没有带风扇的。那种山寨的PCIe M.2 SSD扩展卡上倒是有散热风扇接口，但是样子太丑了，而且我暂时也不想上M.2 SSD，弄个这样的扩展卡白白浪费了一个PCIe插槽
评论
我不信电源只有一个6Pin主板供电，哪怕只有一个，也可以直接从6pin主板供电取电，难道没有硬盘供电的线吗？
评论
大4pin取电的3针扇，酷冷就有，15块钱两个包邮
评论
评论
这个主板提前贯彻了intel 12VO思想的，电源就是只有6pin纯12V主板供电，和几根信号线，连开机信号也是12VSB，硬盘的供电是从主板上再转接的。不过当然可以从硬盘电口取电啦。这个机器我有两台，淘宝有卖普通电源可以使用的转接线，主要奥妙就是把5VSB转成12VSB。
评论
从硬盘或者光驱的接口取电不就行了，转接并接都行。干嘛想着从PCI-E取电啊。
这种电源也不是HP独家，你看DELL，联想也是一路货色。
评论
道路千万条，楼主选了最神奇的一条
评论
这是什么奇葩想法
评论
主板风扇一分二不就行了？多奇葩能从pcie取电？
评论
你这么说我想起来了，我确实拆过一次这种从主板出硬盘供电的机器，确实奇葩，但是当时这机器没什么大毛病，也没留下什么深刻的印象。你不提我都忘了。回头想想，这只不过是把笔记本主板的设计思路放到台式机上而已，各种简化设计，节约成本
评论
20元买 一个万用表. 然后你就知道怎么办了. 靠嘴问,远没有自己动手来的快.
你想加风扇,都是简单事,土改 飞线, 怎么都能找到电压, 而且风扇这玩意,从5v-12v甚至超电压100%到24v,都能转.差别就是转数的问题.
从电源直接魔改端子接出12v,自己改大4d.要不在主板上动手.
评论
不是普通PC的ATX标准电源，是惠普品牌机，惠普工作站，高度模块定制化的产品。。。因为我要上满5块硬盘，考虑到安全性，主板上的DC-DC SATA串口供电不想动，
评论
你只看了标题，没阅读正文。。。
评论
普通ATX兼容机可以这样搞，品牌机一贯采用intel 12VO，主板DC-DC SATA串口供电最好只接硬盘，且不要串接超出厂商设计的端口数量……
评论
考虑到安全性，最好不要从主板DC-DC SATA串口取电，从其它任何地方取也不要取硬盘的电。。。你说的X宝上有卖普通电源可以使用的转接线，不就是下图这种 HP惠普 Z230主板转接线 6P转接线 普通电源装HP 6针主板 24P转6P的定制线嘛
我看到评论区有买家说，他的HP Z240用了这个线接普通电源，每次开机都会报警，必须按一下回车键才能正常启动
HP惠普 Z230主板转接线 6P转接线 普通电源装HP 6针主板 24P转6P.jpg (137.89 KB, 下载次数: 0)
HP惠普 Z230主板转接线 6P转接线 普通电源装HP 6针主板 24P转6P (3).png (450.76 KB, 下载次数: 0)
我问了一下卖家，他们也提供定制线材的服务。现在的情况是，我可以直接定制一个HP电源的大6pin转大6pin+大D一分二转接线，这样就解决问题了
但是我总对这种手工定制的线材心存不安，不知道质量能否达到原厂的标准，特别是接插件端子，万一功率过大发热烧毁了机器岂不悲惨？
思前想后，我也就为了驱动一两个小风扇而已，没必要采取主电源一分二转接这种方案吧，总感觉这样做是解决了小问题却埋下了大隐患
你说是不是没有上个PCIe转USB 3.0扩展卡 内置19pin插座 输出最大5V = 2A来得安全可靠？
比如下图这款免接供电的
8A独立自供电，免外接供电，使用更方便！
一对一接口供电，稳定性高！
每个接口都带独立自保护保险，更安全！
侧插式前置接口，支持小机箱使用！
NEC N72201芯片。挡板上2个usb3.0，带一个20pin接口，可以扩展出2个usb3.0
pci-e转USB3.0扩展卡台式USB3.0扩展卡前置20pin扩展卡 免接供电.jpg (94.33 KB, 下载次数: 0)
可问题是，光驱位转接架上自带的4cm风扇是DC 12V = 0.14A这种规格的，USB 3.0前置19pin输出最大5V = 2A能胜任吗，会不会小马拉大车，导致过载？
评论
这个我再三考虑过，最后还是认为主板上唯一的CPU_FAN端口不能动，DC-DC SATA串口供电更不能动，所以才想到PCIe，它有足够的输出功率，显卡就带动了，还能带不动几把风扇吗？
评论
的确，不能只在一棵树上吊死，否则网卡太难选了。现在有办法了，详见15#楼的回帖……
评论
科学严谨的想法
评论
考虑到安全，我不想动主板上唯一的4pin CPU_FAN端口，担心并接多个风扇会引起过载限流，万一烧了端口岂不悲惨，毕竟CPU散热器的稳定运转是最重要的，而且HP Z230SFF主板上的4pin CPU_FAN端口和普通PC的不太一样，线序虽然一致，但插座结构不同，必须手动改造一下，将普通4pin风扇连接线插头侧面的那两条塑料凸起削平才能插入。。。
评论
嗯，办法的确有很多种，但我要的是安全没有隐患和副作用的方案啊，而且还要外观看着漂亮，整体没有违和感。目前已经有些思路了，详见15#楼的回帖……
评论
你这个考虑也是比较奇葩方式，HP的机器只有电源功率够，从硬盘取电给显卡供电都没事，还在乎给风扇这么一点电吗。况且12V估计并不需求做DCDC，只是直接从主板取电而已。
评论
如果只是为了吹风扇, 淘宝上有显卡伴侣,直接插在pcie 上
评论
不用原装电源开机当然警告了，主板通过单排小6P里的信号能检测到原装电源风扇转不转。不插前置USB也要警告呢。品牌机就是烦呗；你看看回帖的人基本都不认可PCIE取电方案，为何非要努力证明PCIE取电是多么合理呢？结论是很明确的哪里容易接线就是哪里，容易接线就意味着该处线路相对孤立且粗，所以直接从电源输出连线转出来最安全，经主板绕一道的硬盘供电口或风扇口次之。PCIE接口线路密集纤细，最不靠谱，矿潮刚开始的时候挖矿卡使用不分离供电的PCIE延长线时烧线是很常见的。当然小风扇根本用不了多少电，不建议PCIE仅仅就是太折腾。
评论
我们办公室的公用电脑好像是这个型号的。。你完全可以从CPU风扇供电那里一分二取电啊。。
你到底怕什么啊……CPU_FAN供电电流最小1A，一般都会做到2A以上，至于CPU风扇本身，能有0.5A就已经是暴力扇了，实在不行你拆下来看看标签也行啊
评论
从头看下来，你的疑问似乎有点太多了，前怕虎后怕狼的。。我觉得你干脆把光驱位的硬盘改被动散热好了，贴个大散热片也不用怕风扇震动搞坏了硬盘。
另外，我不是很清楚你的电脑是否带独显并且对显卡的性能有要求，如果没有的话建议拔掉，可以省电、降温
评论
A2,3 B1,2,3都是12V
A4,B4是Ground
不怕死的把引線焊在PCB就可以
评论
感觉最省事的办法是买个sata刺破电源母头，然后接在那个原装的6pin供电线上，黄12V黑地。然后就可以各种风扇转接线上了。
评论
那风扇的电机是个感性负载，把它串接到主板SATA供电回路里会不影响硬盘吗？我要上满4块硬盘呀
评论
这样浪费了PCIe插槽，而且还很难看。。。
评论
主板通过单排小6pin里的信号检测到的是电源风扇3pin中间那根测速线吗？听说原装电源如果是2pin风扇换普通电源就不会警告，不知道有没有什么方法可以伪造这个风扇转动信号，例如短接某个针脚使其为Vcc高电位。。。
其实我不是想着从PCIe插槽直接引出电源，这样太不靠谱儿了，我的原意是插个带风扇的PCIe扩展设备，从它的风扇端口一分二。。。既然大家都说直接从电源输出连线转出最安全，那我就决定定制一根HP Z230 SFF小型工作站主电源大6pin一分二转接线吧，分出两路，一路接原主板6pin端口，另一路做成标准方4pin 12V公头，用于连接一分三风扇转接线
HP Z230SFF主板上的4pin CPU_FAN端口和普通PC的不太一样，线序虽然一致，但插座结构不同，必须手动改造一下，将普通4pin风扇连接线插头侧面的那两条塑料凸起削平才能插入。想省事儿完美的话，需要定制一根一分二转接线
评论
光驱位托架没有足够的空间装散热片吧，我还要装Silm光驱。。。其实方法很多，我就是担心X宝上买到劣质定制线材，都说自家的线是1007-18AWG全铜镀锡线（比裸铜线好） + 环保接插件，千篇一律，我又没能力鉴定，之前就看到论坛里某人给显卡用了转接线供电，后来线烧了
我从不玩儿游戏，没有独显，显卡插槽准备上万兆电口网卡
评论
usb5v风扇算了
评论
风扇信号要专门的芯片生成，改服务器散热风扇会用到，有些人改路由风扇也是。
PCIE取电稳啊，有人试过了。https://www.youtube.com/watch?v=soSEWiSkWYE
评论
硬盘的电机算什么？
评论
不得不说我脑子有点迟钝。。。之前看到X宝上有个买家给他的HP Z220 SFF小型工作站加装带风扇的光驱位支架，说CPU_FAN插座和普通电脑主板上的结构有些不同，必须手动改造一下，将4pin风扇连接线插头侧面的那两条塑料凸起削平才能插入，详见下图：
HP Z220 SFF 工作站 - 主板CPU fan CPU风扇接口.JPG (193.07 KB, 下载次数: 0)
于是我就以为HP Z230 SFF主板上的CPU_FAN接口一定也和HP Z220 SFF一样，所以就放弃了CPU风扇供电一分二的方案
今天X宝搜风扇转接线时才突然醒悟，马上仔细核对了一下HP Z230 SFF主板的CPU风扇接口，貌似和普通电脑主板上的4pin风扇插座完全一样，详见下图：
HP Z230 SFF 工作站 - 主板CPU fan CPU风扇接口.JPG (178.23 KB, 下载次数: 0)
请问，这是否就是普通的4pin CPU风扇接口，和下图这种4pin风扇连接线插头匹配吗？
主板4Pin一分二 延长线.JPG (119.36 KB, 下载次数: 0)
如果匹配的话，我还是决定采用CPU风扇供电一分二的方案了，准备定制1件一分三的转接线，详见下图：
CPU 4pin一分三风扇转接线.jpg (87.35 KB, 下载次数: 0)
不过还有个问题使我非常不解，为什么X宝上销售的那种机箱pwm温控调速散热风扇一分二转接线，第二个端口可以做成3pin的呢，也就是最右边第3根蓝线，难道多个风扇的pwm脉宽调速线并在一起不会有冲突吗？
最后不得不吐槽一下HP 客户支持 - 知识库上的HP Z220 工作站 - 主板说明，其中的内部接口定义和简要说明竟然有错，明明21. 应该是CPU power CPU供电接口，却写成CPU fan CPU风扇接口，有图有真相……
HP Z220 工作站 - 主板说明.JPG (300.54 KB, 下载次数: 0)
评论
这样还得配风扇，一般PC设备上的散热风扇都是12V的
评论
这视频中的电烙铁是什么类型的呀，恒温焊台吗？貌似作者是个左撇子，真想看他的炫技开开眼，可惜没有梯子。。。
麻烦你再看一下我36#楼的帖子
评论
硬盘的电机比风扇的好千倍吧，而且硬盘有自己的供电滤波电路。。。不过我改变方案了，准备采用CPU风扇供电一分二的方案，麻烦你再看一下我36#楼的帖子……
评论
这个烙铁感觉是最便宜的外热式
评论
英文手册没问题 翻译看走眼了吧
评论
淘宝没找到你说的带风扇的光驱位转接架。有个119￥但不是2pin风扇
评论
调速的PWM是没问题的，可以同时发给两个风扇，但是检测风扇转速的信号是不能同时接收两个风扇发的，所以3针是没问题的。
评论
我还以为是修手机那种高精密无感电烙铁呢
评论
翻译是个24岁指甲上镶钻石的文职妹子
评论

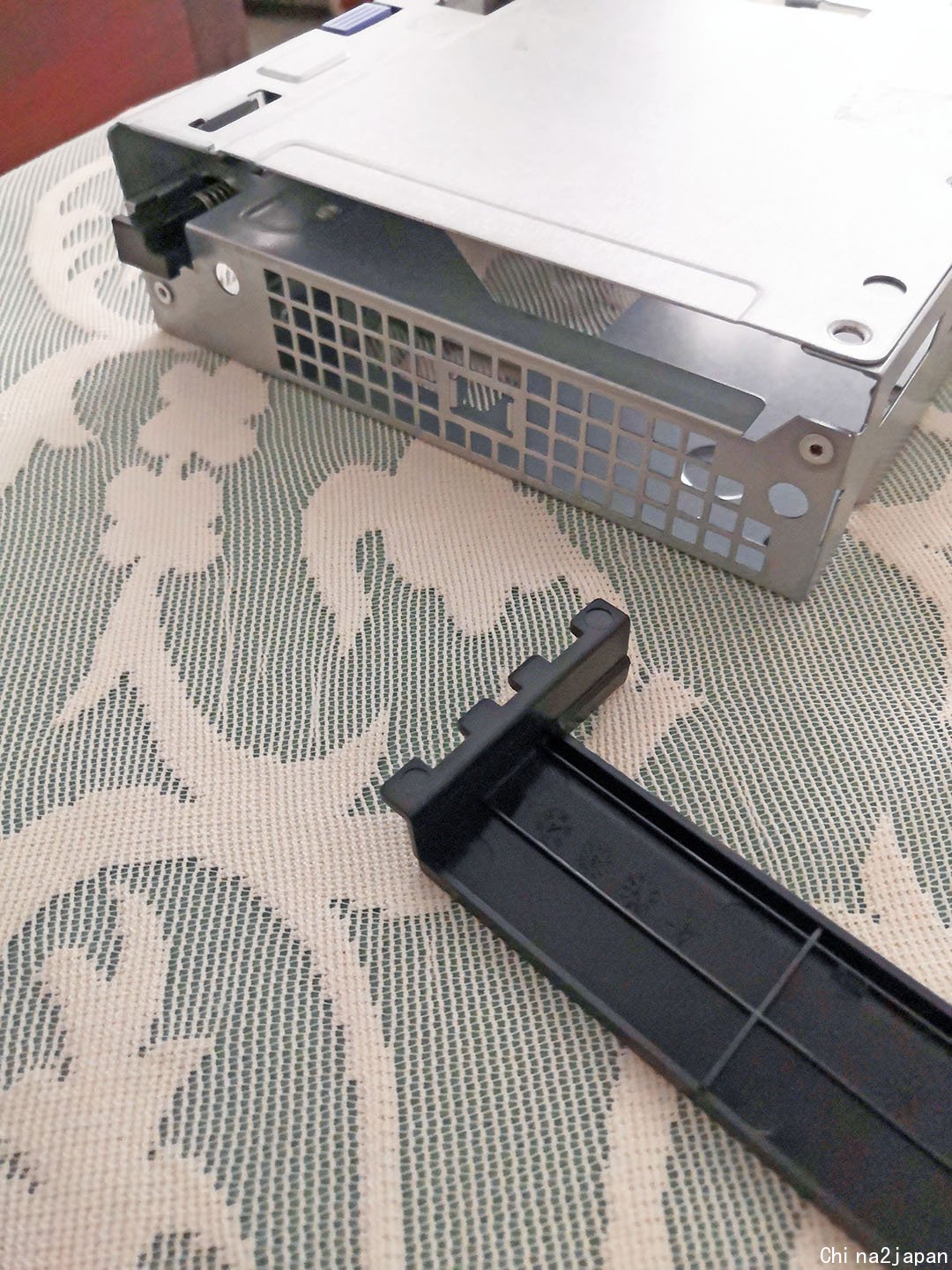

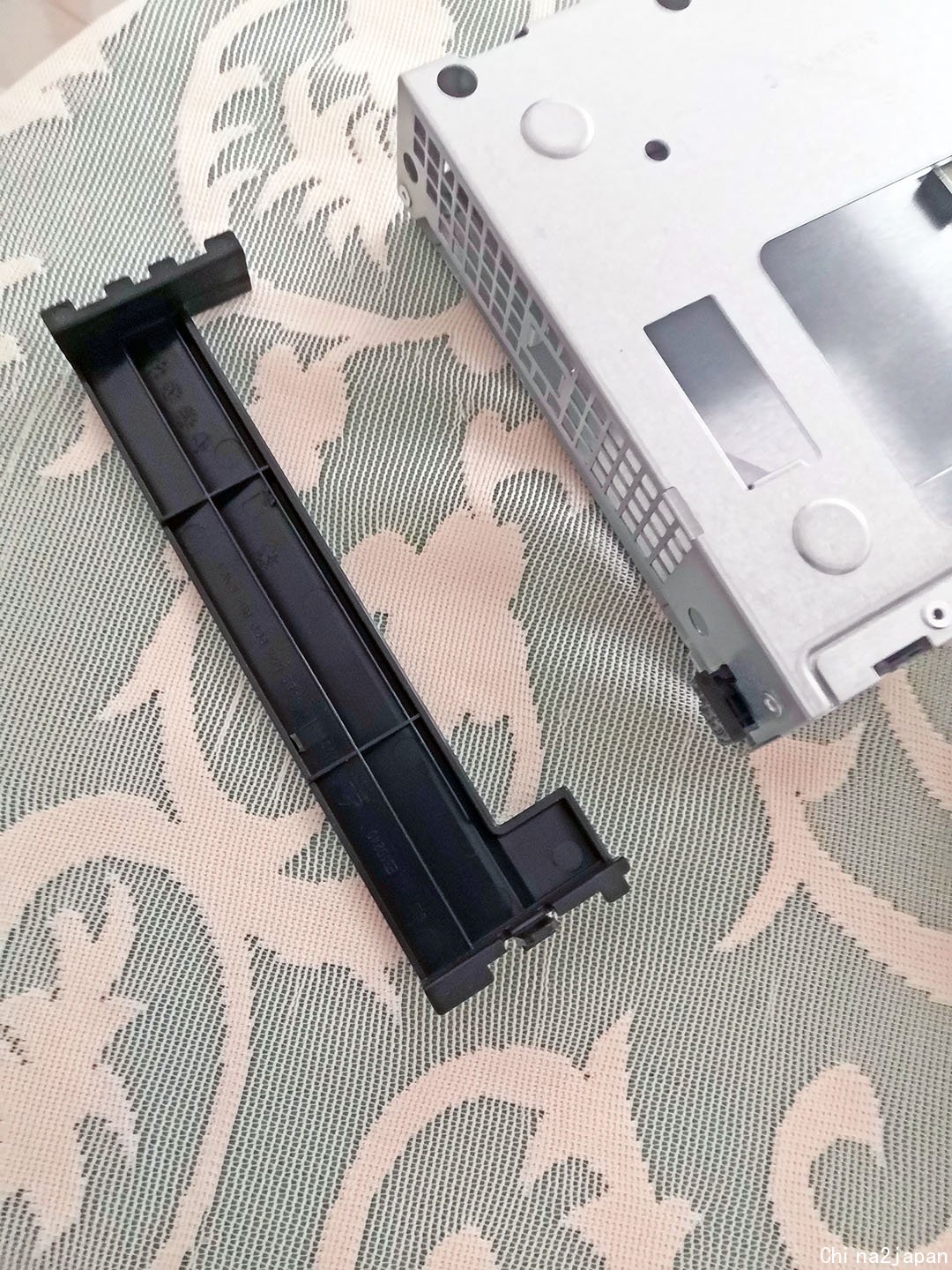

我先是经坛友推荐买了这款全新联想工作站台式机架子标准光驱位5.25转3.5寸硬盘托架支架
但是看别人装好后的晒图，前面板做不到严丝合缝，公差有点大，感觉不太美观

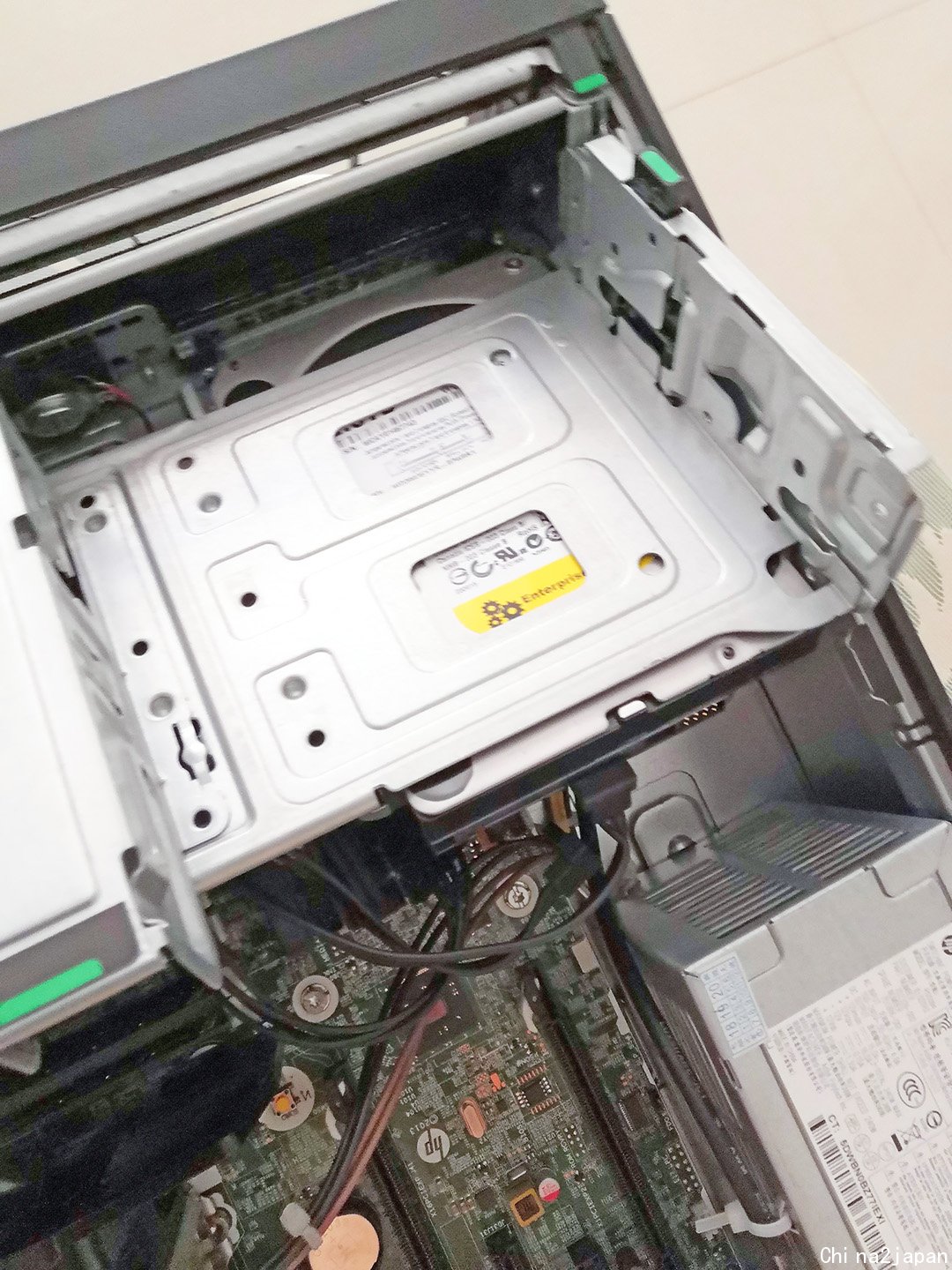

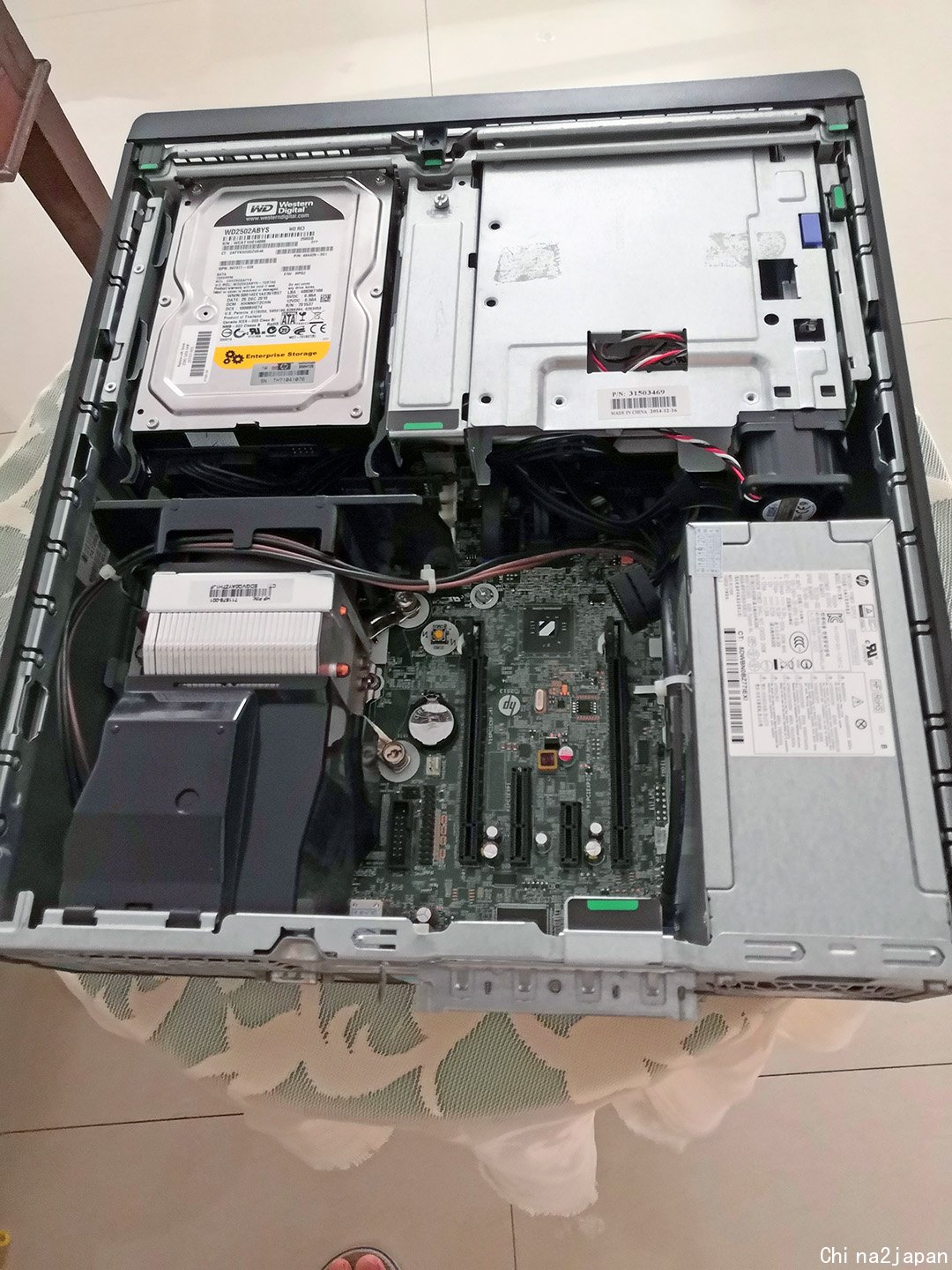

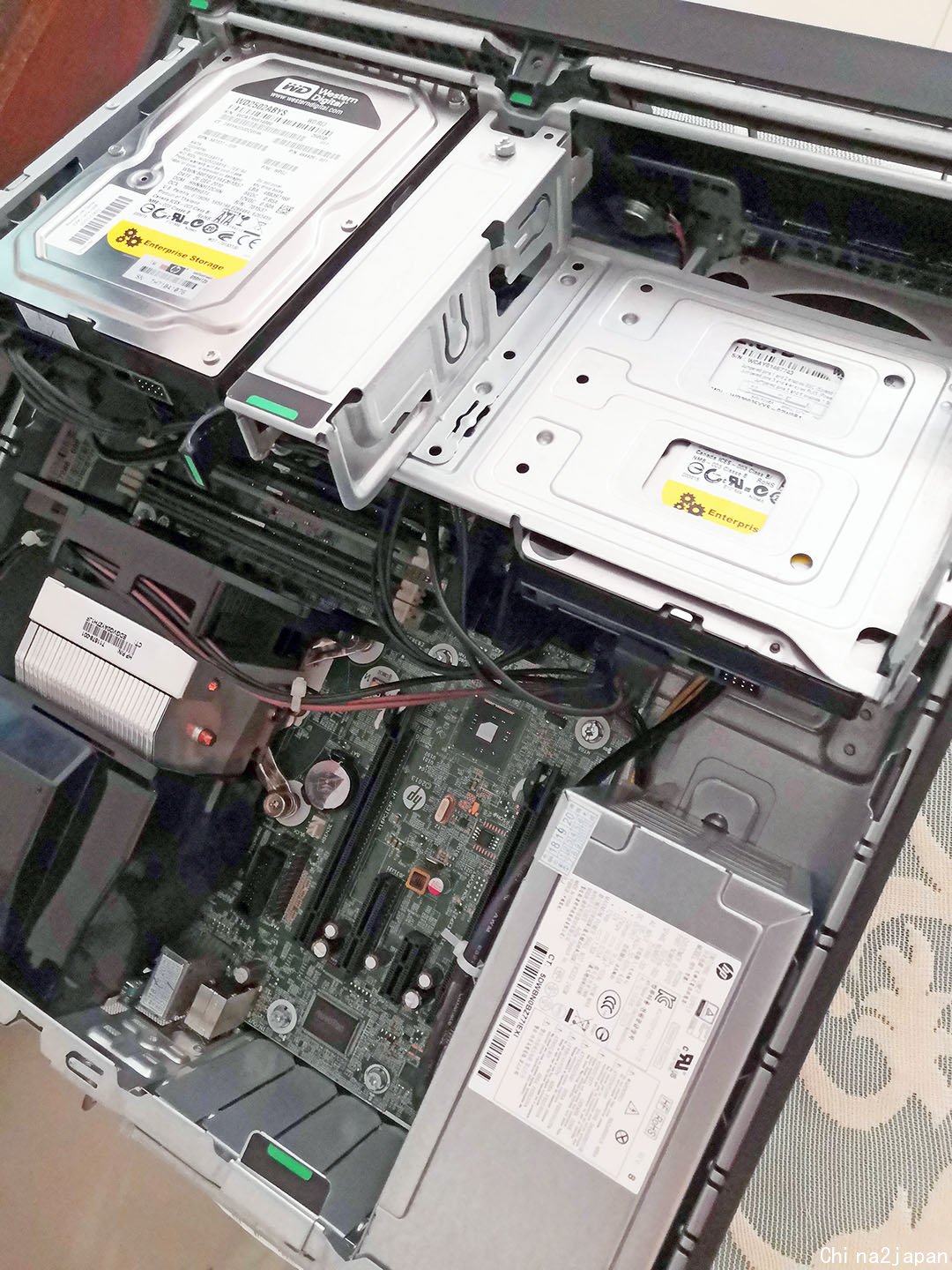

考虑到5.25寸光驱位只安装一块3.5寸硬盘的话，空间利用率不够高，如果能同时再装下一块2.5寸硬盘就完美了。于是翻了几天X宝，终于功夫不负有心人，知道了这款联想台式Thinkserver TS140 TS240光驱位硬盘+笔记本光驱转换支架

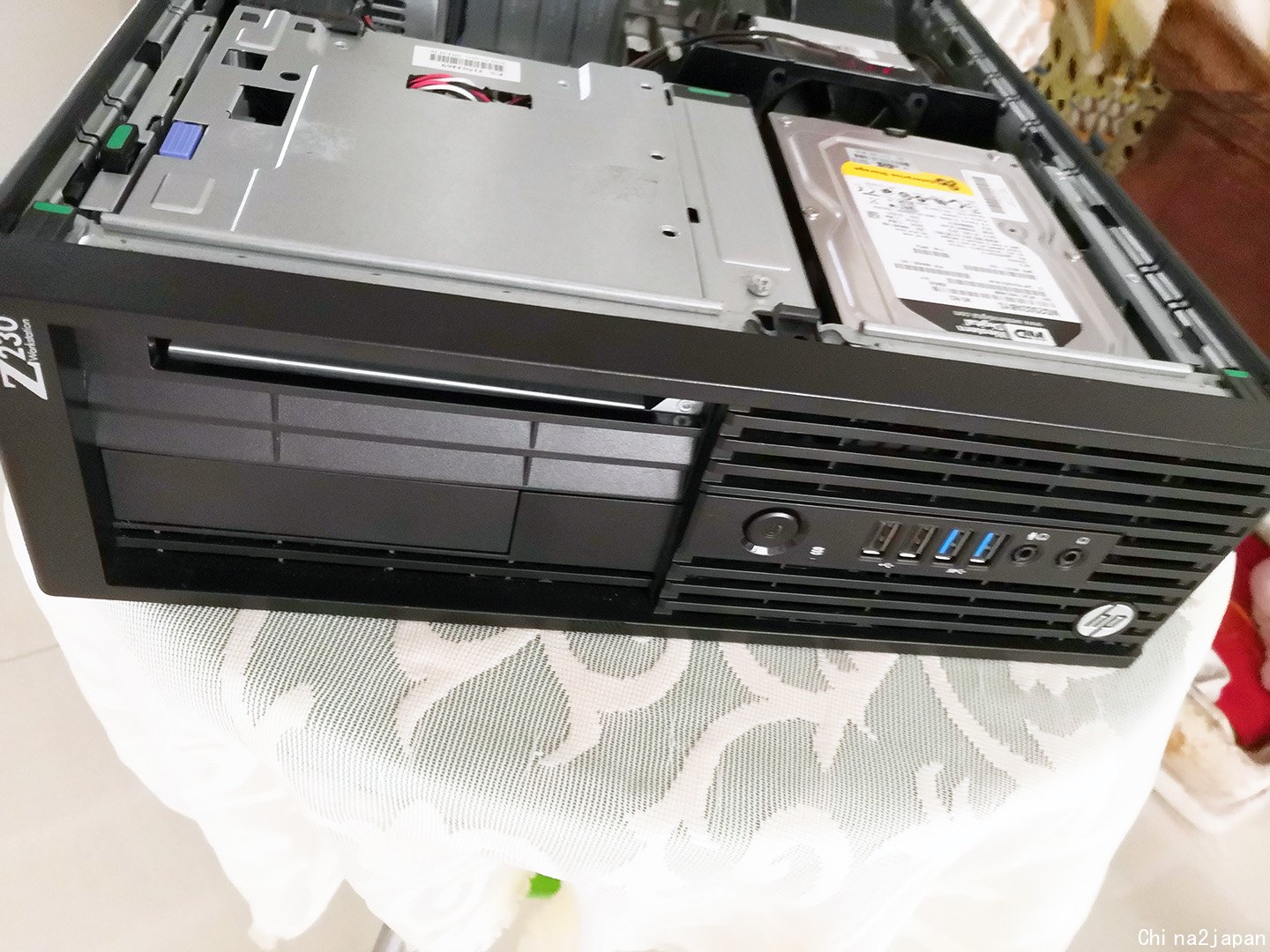

这原装备件样子看着真不错，本来还以为那个分离的塑料前面板有点大，会推不进去，没想到塞进HP Z230 SFF前面竟然严丝合缝，像是有统一标准似地
空调风叶式格栅+Slim ODD面板+金属色冲压框架，看着浑然一体，工业美！
评论
那两个不同品牌不同规格的PWM风扇，最高转速也不同，也可以通过3pin线并接在一起PWM自动调速吗？
支持PWM的风扇必须是4pin的吗，市面上有没有3pin的PWM风扇？
评论
找的40mm磁浮5v风扇
量了一下光驱高度42mm
除去上下钢板厚度 风扇应该是40mm的方形风扇
装硬盘的一定要好风扇
故推荐磁浮扇
这家店有定制接口的服务 也有默认usb的选项
评论
同样是Z230SFF,我就是用个CPU风扇转接线接出来的,吹X520网卡的,另外你还可以从USB座子哪里取电,5V的,带个小风扇没问题
评论
带凸起是挺正常的，实际上并不影响使用，插针定义就是标准的4pin定义……
我也遇见过带凸起的风扇口，之前买的风扇一分二线上边就带，除了插线的时候阻力有点大之外实际倒也不影响使用
下面那张图的线就可以用，使用后双风扇都可以使用PWM调速，其中只有一个可以测速
评论
貌似SUNON没有4028规格的悬磁浮风扇，你的意思是风量不重要，只要有一点风能流动就行，重要的是悬磁浮风扇工作时比其它类型的风扇震动小，这样在光驱托架上对硬盘比较安全？
评论
你说的USB座子是指主板上那两个内置和前置USB针脚吗？我不清楚各针脚的定义，和普通PC的19pin排列一样吗？
你通过CPU风扇转接线接出来第二个风扇后效果怎么样，未影响到原CPU风扇的PWM智能温控吧？
还有就是，你上了几块硬盘，X520网卡是插在第一个显卡槽吗，有没有给南桥芯片加装散热片？
评论
磁浮听起来nb
刚好看到有个5v的磁浮扇
解决供电问题第一
转速太快了会晃吧？总觉得不安全
评论
买pcie转M2的，把取电的线上的pcb刮开，焊上线就行
评论
USB插座估计你要找下19针的定义,那个是标准的,CPU风扇取电不影响PWM调速的,只用到了GND和5V线,调速和测速两条线没用到的,是插第一条插槽上,芯片组上连散热都没有,不过我现在放阳台用,外面35度以上天气,已经持续很长时间没出过问题了
评论
悲催呀，我用CPU风扇一分二转接线后导致报警无法恢复了，详见这篇帖子：https://www.chiphell.com/thread-2249582-1-1.html
评论
太让人沮丧了，人生充满墨菲定理，今天用CPU风扇一分二转接线后导致报警无法恢复了，详见这篇帖子：https://www.chiphell.com/thread-2249582-1-1.html
评论
悲剧呀悲剧，今天用CPU风扇一分二转接线后导致报警无法恢复了，详见这篇帖子：https://www.chiphell.com/thread-2249582-1-1.html
我这还有救吗
评论
我今天就是用了主板风扇一分二后导致报警无法恢复了，详见这篇帖子：https://www.chiphell.com/thread-2249582-1-1.html
评论
请问，你用的是哪种CPU风扇转接线呀，Z230SFF的4pin风扇接口线序和普通电脑主板的一样吗？

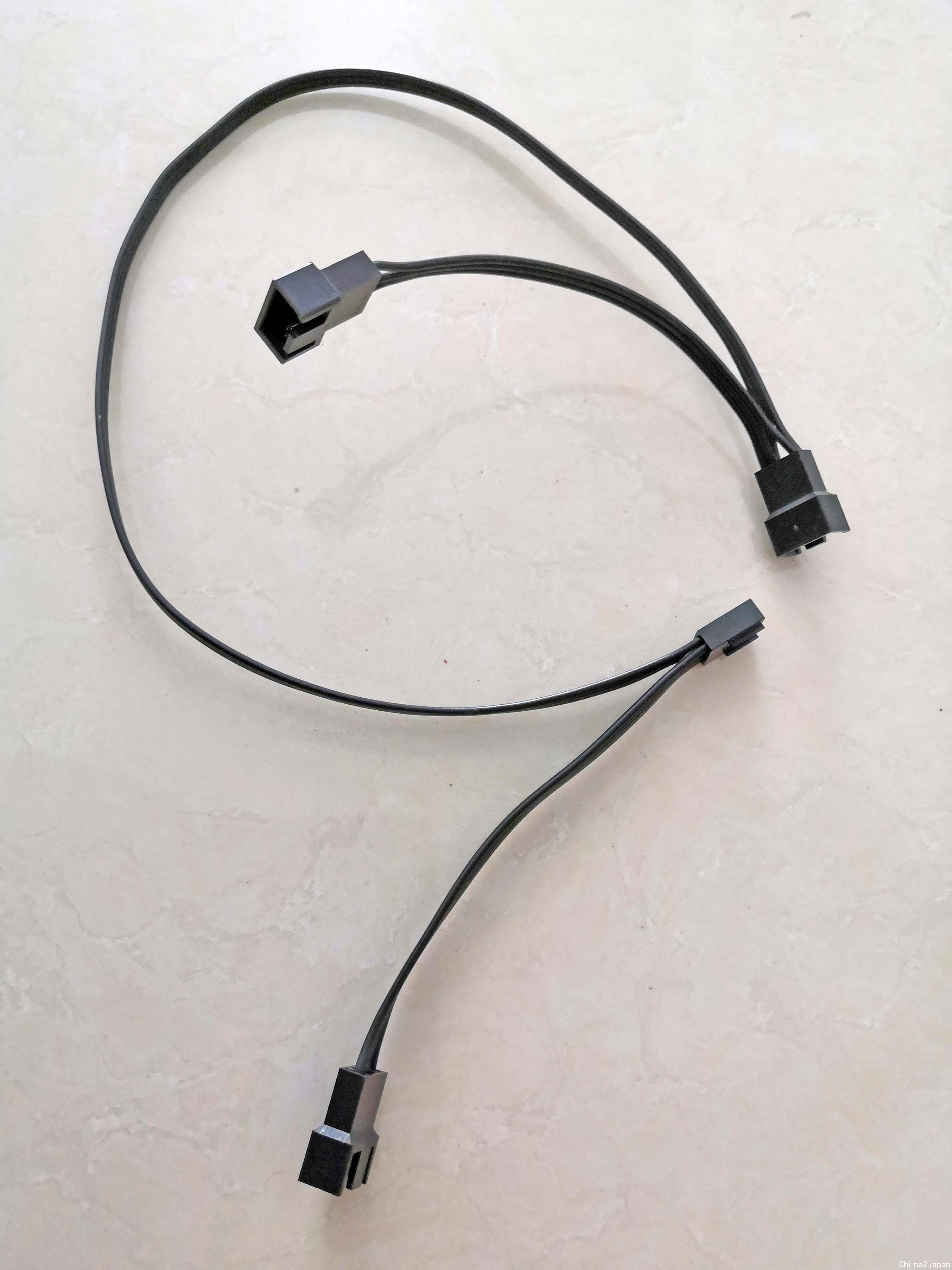

我就是找条普通的一分2的线接的
评论
那这就让人费解了，为此我还找人专门定制了一条镀银线。。。从你上传的图中可以看出，HP Z230 SFF的主板CPU fan端口线序和普通电脑的一样，只不过你转接的那个小风扇是4pin的，支持PWM调速，而我接的是4028 AVC 3pin的，但这也不应该有什么问题啊，难道是因为我用尖嘴钳子夹住CPU风扇连接线插头插拔造成的？也没怎么用力呀
你找的那条普通一分二转接线是在哪儿买的，能给我PM一下链接吗？还有那个4pin小风扇的型号
还有就是，你的X520万兆网卡是插在第一个PCIe3 x16显卡槽吗？
评论
那条线好像是利民银箭散热带的,就是普通的1分2线
评论
你最好找个万用表量一下,靠近卡口的,最右边应该是GND,12V,PWM测速,PWM调速,只要GND和12V电就可以了
评论
这么麻烦做什么，直接买个12V5A的适配器。然后把接头穿进机箱里面接风扇，多安全。
评论
忘了 可以在价格风扇调速器。想暴力就暴力，想安静就安静。
评论
你说的靠近卡口的最右边不就是下图这样吗？
一分二转接线就是按照上图的线序定制的，已经用万用表量过了，四个端口线序均正确，无短路现象，线应该没问题
评论
的确，这样是最安全省事儿的，只是机箱后面要扯一条看着有违和感的DC连接线，实在不行的话我就用这种方案了。。。
评论
不如弄个温控器，把探头放到合适的位置
评论
弄个usb线从后面穿进来
评论
USB供电是挺方便，但局限是只能用5V的风扇
评论
有升压模块,问题不大
评论
USB的优势是直接从机箱内部解决，如果是外部供电，那不如直接上DC 12V电源适配器。。。
评论
你这个难度有点高，万一弄不好短路了直接烧主板。不如用PCIE转U.2的转接卡，锯掉pcie x1插槽后面那个恼人的小屁股缝，然后转接卡上用sata 9p转4个风扇的转接线。不过话又说回来了，与其这样白白浪费一个x1扩展槽，不如上个无需外部供电的USB 3.0扩展卡，这样什么都有了，比U.2转接卡成本还低
评论
再问一下，你那个X520万兆光纤网卡是插在HP Z230 SFF的哪个PCIe扩展槽里呀？还有转接的那个小风扇电流是几安的
评论
新主机换回来了，详见这篇帖子的28#楼：https://www.chiphell.com/forum.php?mod=redirect&goto=findpost&ptid=2249582&pid=45829541
继续折腾风扇
但无论如何都不敢再在主板CPU fan接口上动手脚了，决定就采用你说的方案，外接电源适配器
不过不是那种直接将风扇连接线从机箱后面拉出来简单粗暴完事儿的方法，而是还要看着美观，外置12V电源适配器DC插头可以插在PCI挡板上，并且风扇可以根据硬盘的温度自动控制转速，比如冬天低于40℃时就停转
所以除了电源转接的问题，还要选个合适的2/3pin风扇智能温控调速板，详见以下图片：
致育ZHIYU ZF3-1L黑 超小2-3线风扇智能温控调速器 宽电压4-12V
致育ZHIYU ZF3-1L黑 超小2-3线风扇智能温控调速器 宽电压4-12V.jpg (179.79 KB, 下载次数: 0)
致育ZHIYU ZF3-1L黑 超小2-3线风扇智能温控调速器 宽电压4-12V (2).jpg (176.83 KB, 下载次数: 0)
至于PCI挡板转接DC电源线的问题，本来找到了12V3.5mm1.35mm电源供电线SATA POWER CON大P4针IDE转SATA15P转DC这件东西，看起来正合适，无奈问客服说没有半高挡板的。。。
12V3.5mm1.35mm电源供电线SATA POWER CON大P4针IDE转SATA15P转DC.jpg (116.77 KB, 下载次数: 0)
看来只能用带PCI挡板的后置USB延长线了。。。选了 联想原装 主板USB 延长线 HTPC机箱专用 半高挡板 PCI挡板 这款
但X宝搜了一圈儿，找不到这种11针的前置USB接头转大D或小4pin之类的电源转接线，难道又要定制不成？
联想原装 主板USB 延长线 HTPC机箱专用 半高挡板 PCI挡板.jpg (109.49 KB, 下载次数: 0)
USB转DC5.5X2.1母转接头 DC转USB公母座插头 USB转DC直流电转接头.png (283.82 KB, 下载次数: 0)
