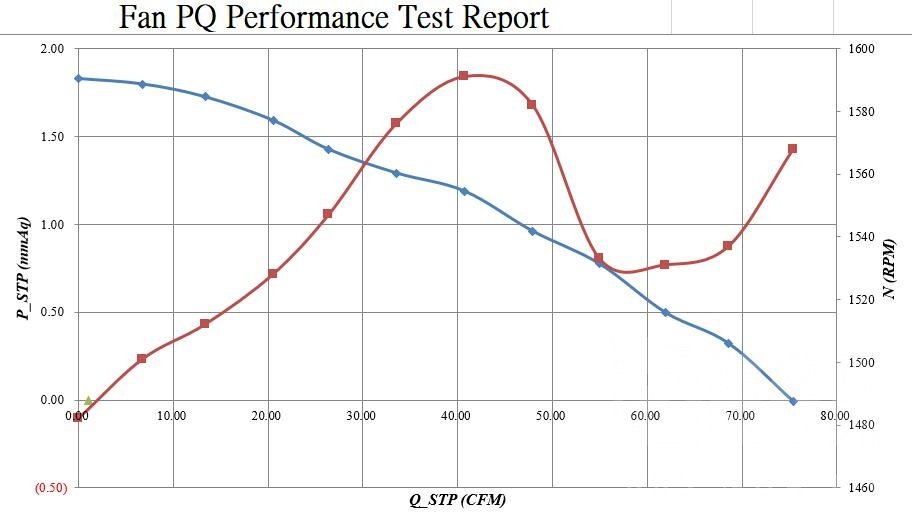

采融在隔壁做推荐新品的时候（链接），给出了自家新品散热的这样一张图：
称作是自家新品M12风扇的性能曲线图。
那么，图中的蓝线很好理解，无非是风量-风压曲线，对应着 1500RPM 76CFM/1.77H2O
这个很好理解，猫家也会给对应的曲线，比如f12 是1500RPM 93.4CFM/2.61H2O
但是，红线的含义是什么呢？
如果看坐标轴，那么应该是风量-转速曲线，但是转速1460-1600的坐标轴和风量显然对不上；
如果按照常理，那么应该是散热器本体的风量-风阻曲线(这样红蓝线的交点就是实际风量值)，但是令人不太能理解的是，如果这样理解的话，为啥随着风量增加(45CFM以上)，风阻反而下降了？
我简单算了下，按照0.25mm鳍片间距估计的话，45cfm大概对应Re=25左右，应该不涉及转悷问题。散热器的形状应该也不至于涉及气流分离。
那么请教各位大佬们一下，红线在45+CFM时候出现的那个凹陷是什么原因呢？
作为参考，

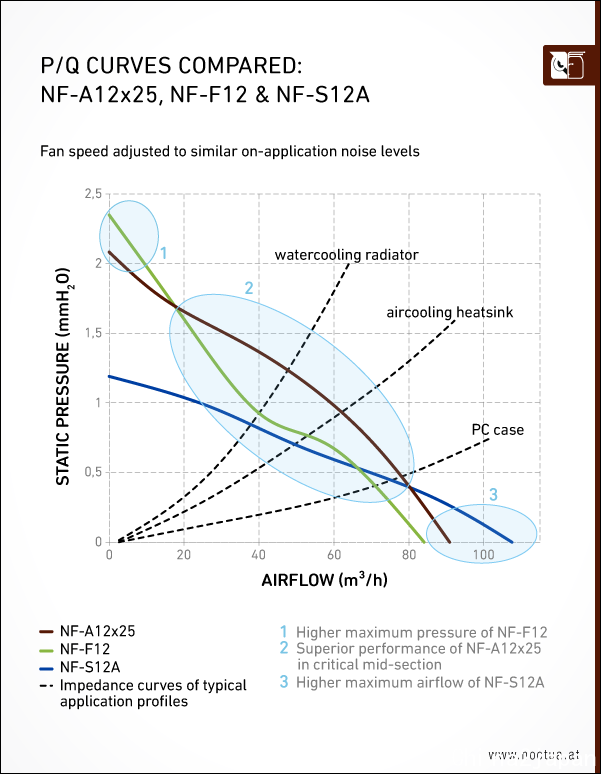

猫家的图：
评论
我猜是测得蓝线对应点时的转速？
评论
红线是转速。蓝线是pq，代表风量和风压之间的关系。这套系统我们公司也有，怪不得这么眼熟的表格。
评论
哦哦 对应测试工况的转速啊，晓得了，谢谢 电路 电子 维修 求创维42c08RD电路图 评论 电视的图纸很少见 评论 电视的图纸很少见 评论 创维的图纸你要说 版号，不然无能为力 评论 板号5800-p42ALM-0050 168P-P42CLM-01 电路 电子 维修 我现在把定影部分拆出来了。想换下滚，因为卡纸。但是我发现灯管挡住了。拆不了。不会拆。论坛里的高手拆解过吗？ 评论 认真看，认真瞧。果然有收
