日本电子维修技术 散热diy风扇支架+勤诚10569机箱的超小型homelab

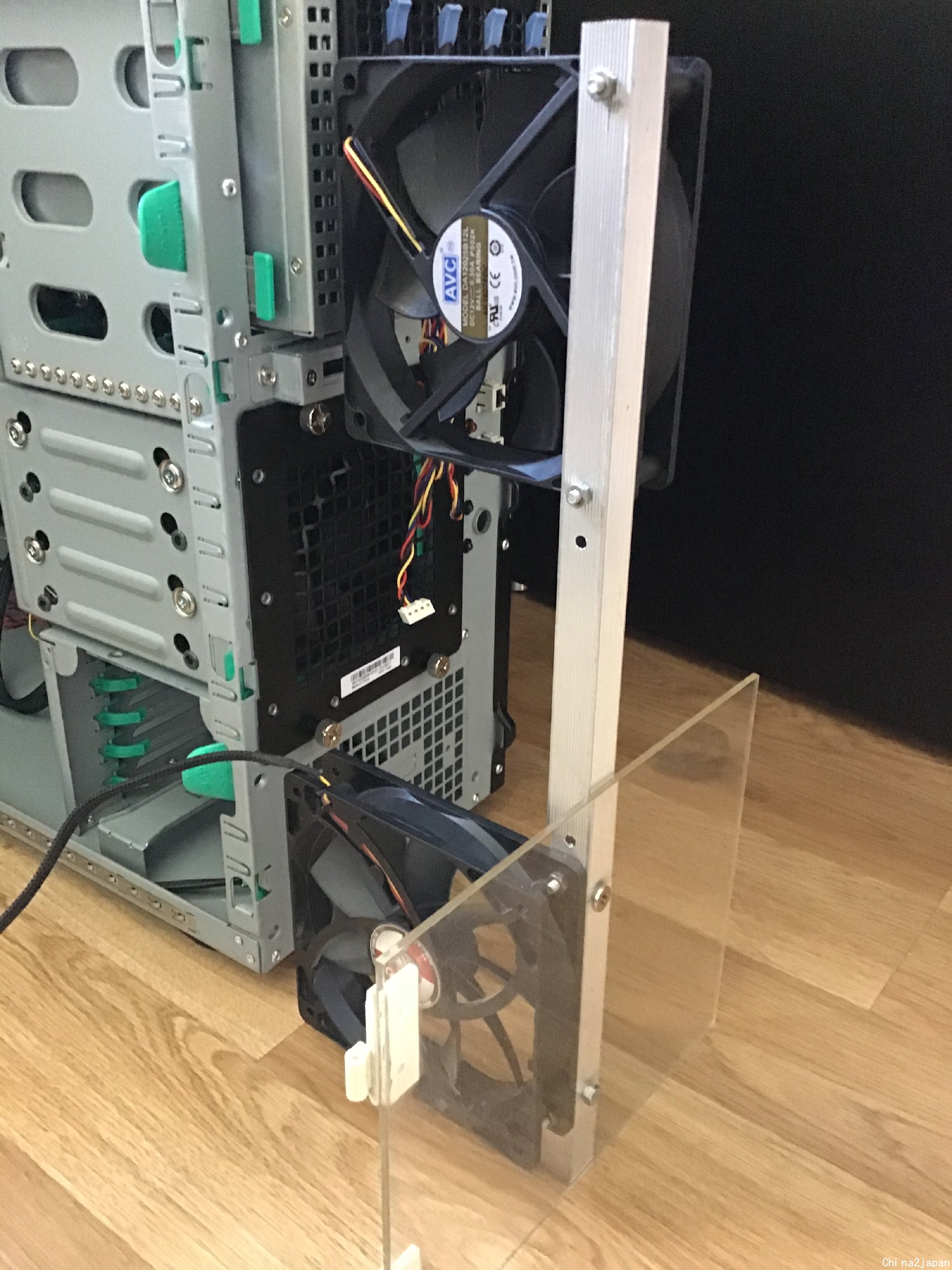

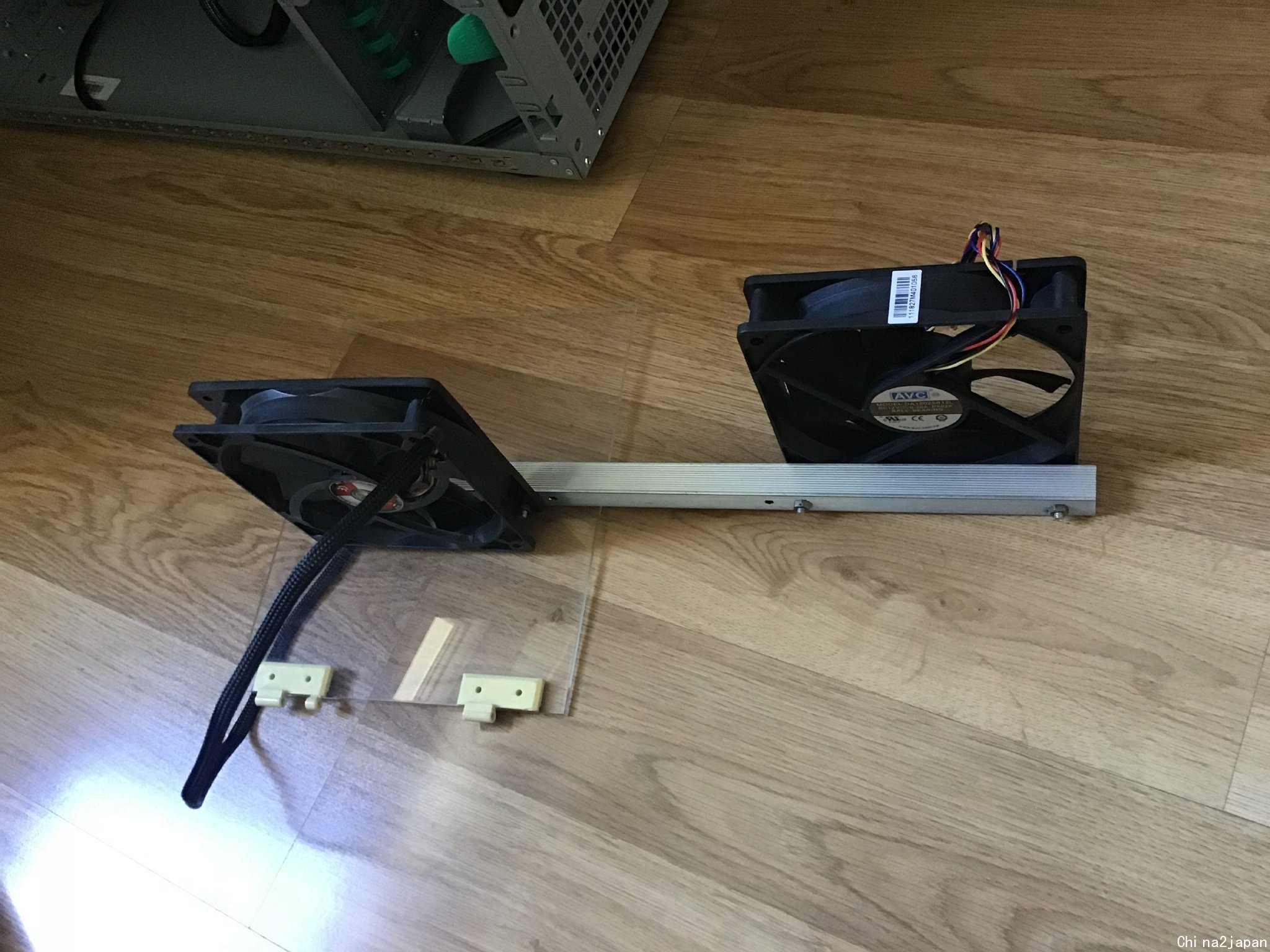

前几天在版上问了一下10569的问题,现在终于安装成功,然后用手边的材料diy了一个风扇支架。

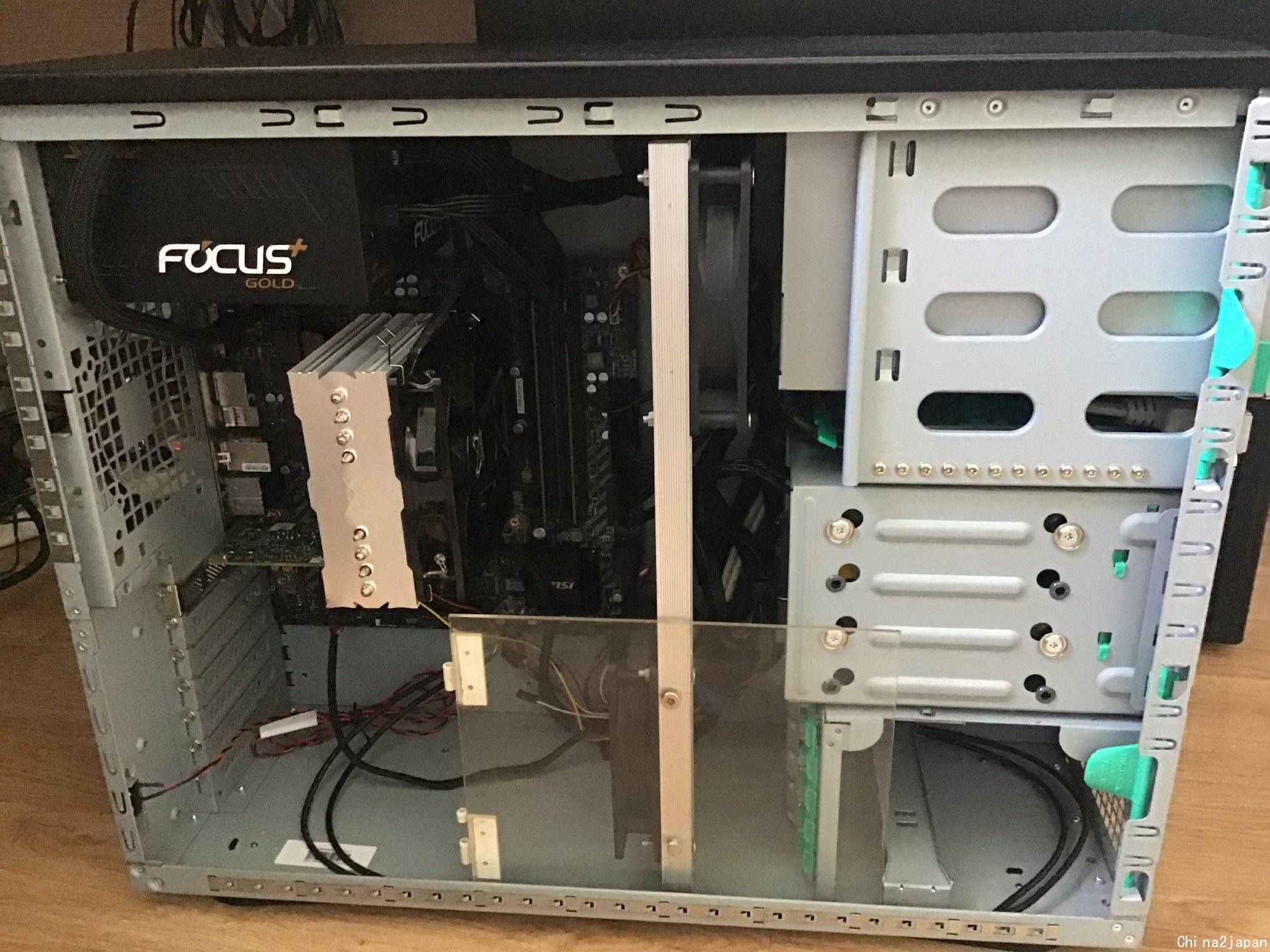

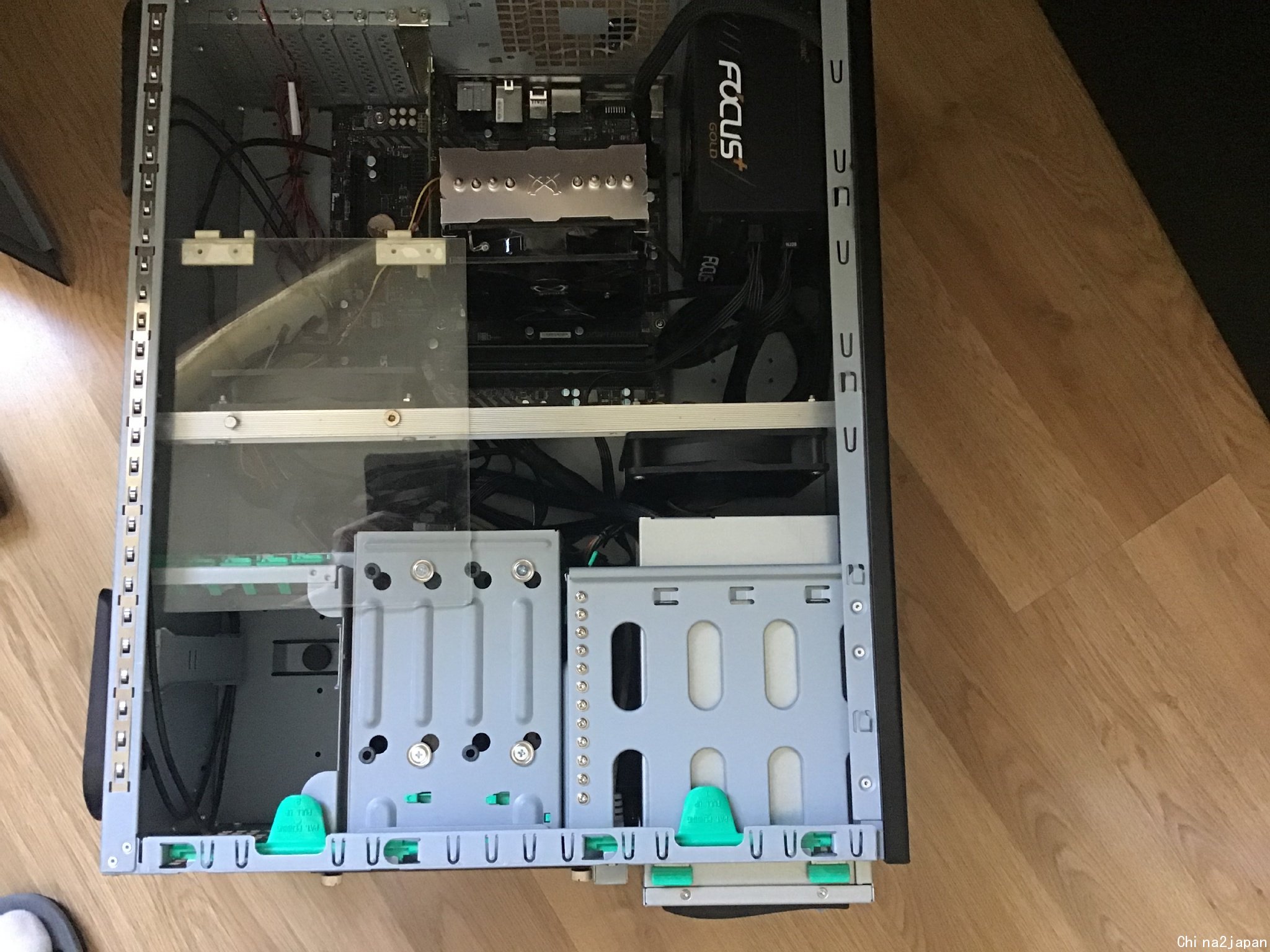

安装进去的效果




配置是2200g、b350mortar、8g内存,4盘位抽取盒(为了这个抽取盒,把原先的c3plus换成了10569。



评论
eATX的“超小型”?

评论
那迎广ms04岂不是超小小小小小型

评论
ST瞎猫 路过

评论
这个就是自己安装了几个硬盘笼  我的也是  机器本身有4个硬盘位 全用上  三个光驱位 通过转换架  也装了5块硬盘 机箱还有三块笔记本硬盘架 也利用上  最后背面还有空间 再装两块 底部还有空间 再来两块  然后电源无风扇 cpu无风扇 800转的低速风扇进出风  整体硬盘温度控制在40-50°  目前非常安逸 用的很好

评论
确实蛮有创意的,我之前也把联想的办公机箱DIY了四个3.5硬盘位,不过当时风扇的解决方法是用扎带绑在散热孔上,由于有橡胶垫,声音不大。

评论
我是用竹子做的。绝缘。隔音。。。转眼打孔轻松。成本也低。基本不要钱。

评论
问下楼主,几点没看懂,

1. 这风扇为何在这架子两侧,图看得不是那么清楚,是有一个的近 硬盘笼那侧线太多或者其他原因放不下吗?
2. 那个玻璃还是亚克力板作用是什么?
3. 风扇固定在支架上我看懂了,但是这支架怎么固定在机箱上啊?

评论

因为功能少,性能低,所以叫超小型。跟大佬们的功能多,高性能比。

评论

1.上面的风扇在右侧,离硬盘抽取盒近点,减少漏风,下面那个随便放的,放右侧也可以。上面的放左侧跟电源线打架多点。
2.亚克力板。支架主体是一个铝合金的方管,稳定性不好,所以在一侧加一块板,不会往左右倒,往前后倒是不可能的,因为两边都是机箱侧板。(其实还是有倾斜的问题的,不过正好板比较长,可以卡在侧板和下面的架子中间,也就不会倾斜了)
3.支架不固定,我最初考虑的就是减小对机箱的破坏达到效果,不管是胶粘,还是打孔。靠这个结构完全可以卡在机箱上,不用固定。

另外不知有没有用过这款机箱或者见过类似结构的,我不太清楚机箱前面下部的笼子是做啥的,只有单侧有槽和把手,另一侧是平板,而且中间还有一个风扇托。

评论

其实最初买的箱子是c3plus,然后觉得还是需要热插拔,所有又买的热插拔盒,放不进去,换的这个机箱。本身这个箱子有热插拔套件,替换中间的非热插拔硬盘笼。

评论

了解了,但是这个结构并不是十分稳当啊,还有建议注意下风扇的振动怎么样,会不会传给机箱进而影响到硬盘了,那就完全得不偿失了

底下那笼子看起来像2.5的盘位,不知道是不是

评论

应该还好,毕竟风扇支架不固定,震动应该会被连接处吸收,不像硬连接方便转移震动,同时箱子比较大,比较重。

评论

嗯,chenbro是专业做服务器机箱的,用料什么的倒是很放心,我也有个小机箱是chenbro的,很扎实。谢谢你的方案,新思路,一直很想diy 类似服务器的风墙,个人用机箱,为了达到同样的散热效果,宁愿风扇多点,但是转数低点,安静。

评论

老哥求一下你的箱子购买渠道啊!
chenbro sr30169   这机天都逛魔怔了。。。

评论

手上sr30169的小机箱
在研究怎么加装4盘3.5固定笼子还是架子

评论

我6年前入手的。。现在已经下架了啊,某宝现在搜了还有1家在卖,还是980,运费还标的贵,运费肯定有得商量。

前段时间我看坛子里有人在卖啊,还贼便宜,小几百啊

评论

sc80t也是我

我这儿回复你下吧:

https://item.taobao.com/item.htm ... &id=14802996236

这东西十分小众,我也是刚搜“qdiy 笼子”搜出来的,有两家都在卖,没有广告的意思,版主如果觉得不妥,删了就是

这个亚克力架子,你给卖家说,把上面提手部分去掉。我买的就是这个

你量下你机箱热插拔笼子下面的空间,再看下3.5寸硬盘的规范(主要是高度),你就知道这个笼子也就刚刚好能放进去而已,所以,什么热插拔的笼子肯定没戏了,除非你把前面板底下全部开大孔了(那也还得量量才确定能不能放进去)

另外,不建议放4个3.5的进去,这个亚克力笼子就是我能找到最小的了,放进去空间都特别小,笼子上方可以放进去一个15mm的扇子,连25mm的扇子都不行,笼子前方(机箱前面板那里)可以放进去一个12mm或者15mm的扇子,一样,25mm的扇子都不行。

没有好的散热条件,意味着硬盘特别热,夏天轻松50+度,对硬盘不好。

我现在的新思路(还没验证)
1.  继续用3.5*4,立人有个硬盘小架子(淘宝搜),就是两块铁片,我还没试这个好使不好使。
2.  换成2.5*?用15mm的厚的2.5盘,具体架子还没选定,不知道需不需要定制(因为目前很多架子估计都是按9mm厚来做的)。

我现在用的:
上面热插拔用着,热插拔旁边的两个2.5也用着,原来热插拔笼子下面的风扇挂架用着,吸风用的台风2150,用过9s和镰刀1850,性能噪音比还是2150高,原来的导风罩没用,硬盘前面板那里安了一个9cm的风扇在吹风,吹向机箱尾部。
电源用的g大的dc-atx,usb3.0我以前改了,不知道现在接没接(这台电脑现在是纯下载机,只接网线,没usb需求,而且usb3.0那个线有点硬)


电脑因为现在放在一个犄角旮旯的地方,不方便拿出来,而且还在线,所以,暂时只能先这样了,尽量从文字理解吧

评论

多谢老哥 回复~~
我找了一圈,那家现在没货了,找了几家代理,都有最小订单数量的要求,
这箱子现在已经是新版了,sr30169T3 自带USB3接口,貌似还有12G的硬盘背板
我准备海淘一个回来,其实超微的那个小箱子也可以,还是喜欢这个样子:)
另外问一下老司机 ,这个箱子的电源最大支持多大的?  如果不附加硬盘笼子

评论

多大的?标准atx啊,越小越好,14cm起吧,sfx-l的13cm或者12.5cm更好,sfx也行,越小的话,空间遮挡越小,散热就越好。

我用的g大的dc-atx,空间反正十分富余,空间清爽就是美。

这箱子不便宜啊,其实我觉得淘宝的国产4、6、8、12盘位机箱不错。这箱子问题在于最好自己在背板开孔,结构上我觉得这是个败笔,另外,pcie槽的位置,意味着如果放得是阵列卡,散热没法弄。

我建议你想好,小箱子想各方面兼顾,真的太麻烦了,我是现在大机箱做nas了,这个还是做单纯的下载机/或者兼软路由了,pcie也准备接网卡了。

评论

恩 我就主要做NAS主机,要求结构好点的,这箱子我觉得几个优点吧,
一是勤诚也算是服务器箱子的专业生产厂家了,这箱子这么多年了就算换也是一直在换一些附件,主要结构都没有大动,也算相信品牌的力量了
二是能用标准尺寸的电源,电源可以选大瓦数的,起码供电绝对妥妥的,但同时也把屁股后做成死的,只留给上下了一些空间,另外从图片中看箱子左右侧是有有出风口,后续肯定是会加阵列卡,也就意味着挡住一侧了, 散热可能会不太好
三是硬盘笼2侧是可以各加一块硬盘的,加上前面4块硬盘共计6块硬盘也算是足够用了

一直以来就为这NAS箱子找来找去,, 看了万由的4盘位 8盘位箱子,用料扎实 1.0~1.2的厚度结构过于紧凑了而且价格也不便宜!

还有超微的721TQ-250B,这箱子确实不错,价格较勤诚的稍贵点
偶然机会看到了勤诚的这个小箱子,
还有日系的几个小箱子(可惜买不到)


其实是因为我海淘了一块ms-0891这块主板  2根8G ecc内存。。。。然后就萌生了弄个NAS的想法。。。。。真是捡个键盘凑个主机。。。
软路由啥的我有一块1037u的主板和4口I350t ,12V供电 这就妥妥的没问题了

评论

我的看法是:
1、勤诚牌子当然可以相信,专业的
2、大电源没有太大必要,既然是nas机器,要高瓦数干嘛,而且既然上阵列卡,阵列卡都有交错启动,硬盘供电压力不高,我300w的g大dc-atx,最多的时候带了8块3.5,稳如狗,一点没问题都没有,带了有2、3年的样子,24*7,而上了阵列卡,对阵列卡的散热也是重点。这箱子散热好,最好就是背面开个风扇孔(就是超微那个位置),12cm肯定没问题,14cm看样子也行
3、看你nas用途是什么了,如果只是个人数据的话,我觉得一般是够了,但是你如果是初入高清视频,那6块肯定是打不住的。这箱子最大的好处是盘位多,6盘远不是他的极限,但是需要改装,自己动心思。

另外,超微的那个箱子,我前段时间看,某宝家有卖啊,带主板才1000,勤诚这箱子,我买的时候反正是1000+运费,现在应该还是这个价,你要是海淘,运费更贵。

哈哈,买个鼠标垫都可以凑个主机的,草该拔就拔,我只是觉得你理性考虑下,因为我买那时候好多nas箱子都没出,现在我觉得选择多了很多,这个不再是唯一选择(当然你买的价格便宜的话另说)

评论
