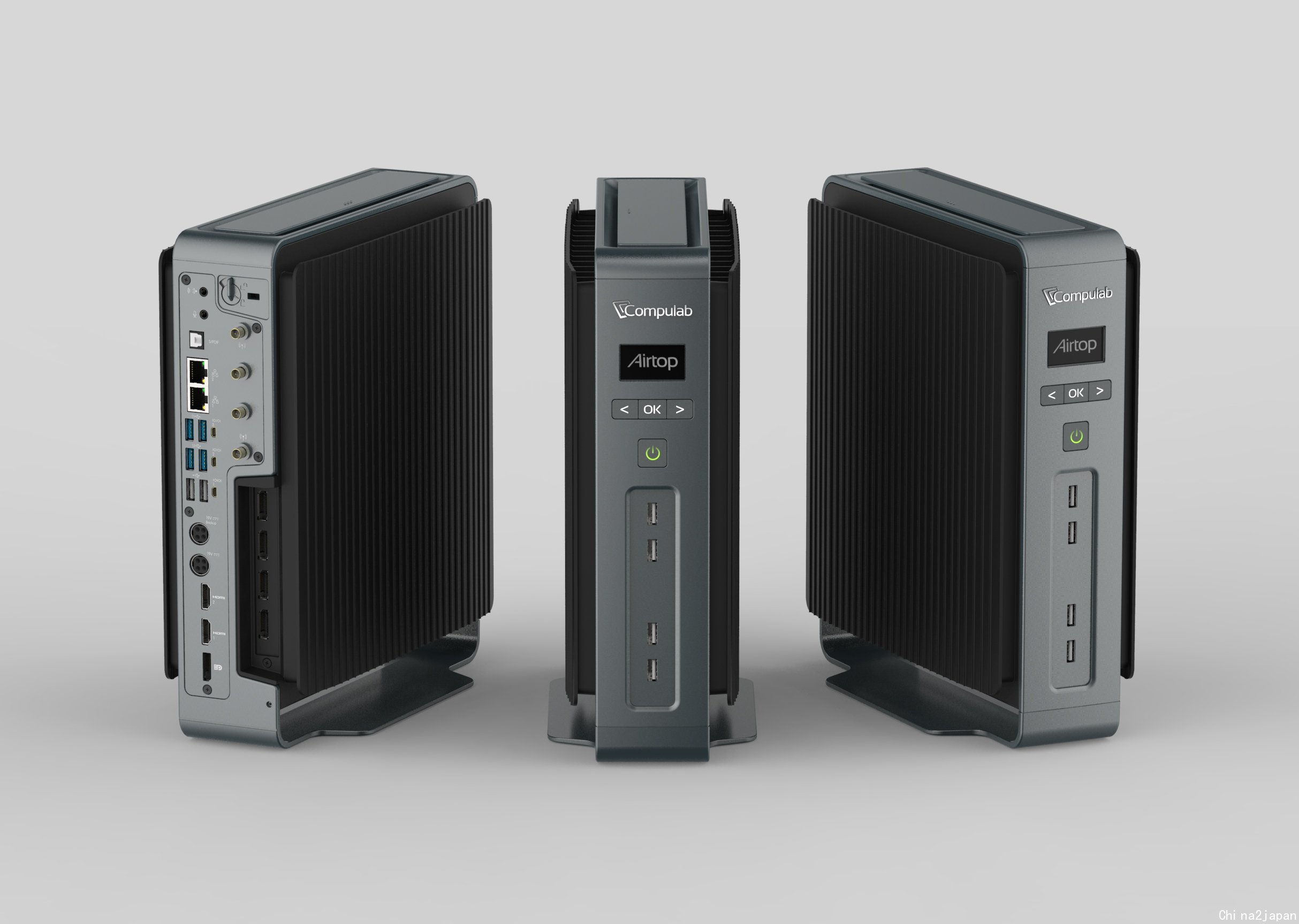

偶然想到的事情,以前看Compulab出了一款无风扇电脑。
其特点是机箱的两面,30cm x 25cm的面板和机箱本身外壳上的散热片之间形成了“烟囱”,利用烟囱效应加速空气流通。
就像吃北京老火锅,给排烟口加上延长套以后,吸气速率增加,火力会增强一样。
其每面能够提供200W的散热能力,而Linus评测时i7 7700和一张GTX1060同时满载的温度大约在75℃,跑分与普通有风扇测试平台差距极小。
不过其局限在于只使用CPU和显卡的热量加热“烟囱”中的空气,烟囱内的温度必定小于上面所提到的75℃。
如果使用外部热源加热烟囱里的空气,从而获得更高的空气流速呢?
因此设想如下,使用耐高温的电木板(黄色)组成“烟囱”外壳,内部使用PTC发热板(红色)进行加热,电脑位于烟囱的底端,吸风吹过散热器进行散热。
PTC自动恒温250℃,为了获得更好的效果,可以把烟囱做长。
像追风者Evolv Shift X这种占地面积小,但是很高的机箱也收获了不少好评。
如果烟囱做的更高,而其性能表现能与一个普通电脑风扇相当,那还是有点意思的。
剩下需要测试的就是功耗了,功耗主要用于维持发热板自身的温度,而更快的气流速度意味着发热板会有更高的能量散失。
为了静音而增加耗电量,电费和售价数千的无风扇被动散热机箱哪个更贵,值不值得就见仁见智了。
优点在于这个结构如果并联,风量会增加,烟囱做长,风压会增加,最终可能与普通电脑风扇比肩,从而使用普通散热器也能实现无风扇散热,节约成本。
不过这个结构仅适用于桌上机箱。
评论
单纯考虑散热鳍片的热传导,其内外两端的温差ΔT与通过散热鳍片的热功率成正比,LZ的方案如果能降温,前提是加热器以上空间的空气,因对流增强而温度下降,这是反直觉的,但似乎也不能直接断言不可能。
其实从增强烟囱效应考虑,直接把鳍片开口侧封闭起来,构成完整密闭的通道,不是更直接么……
评论
对的,我设想是加热发热板以上的空气加速上升,从下面补充的冷空气流过电脑散热器进行降温。
这么算下来电脑部件的热量还是用于加热空气了,实际上功耗能稍微省一点?
评论
不就是这种东西吗?
要想达到风扇的效果没个上千瓦能行?
到时候电脑倒是凉快了,人热得要死
评论
原理是一样的
不过上面提到的那台主机,证明了i7 7700和GTX1060靠自己的发热量形成的烟囱,让自身满载温度降低至75度
因此外部加热可能只需要少许功率,即可获得更好的散热效果
评论
方案都是行得通的,问题是合不合适?比如电脑的热功耗是多少?这个设计的散热效率如何?能够压得住多少的热功耗?
评论
然而没用
评论
暖气片原理,现在很多暖气片结构都是烟囱结构,但一定形成足够的温度梯度才行
评论
ltt好像出过一期视频讲这个的?
记得表现还可以啊
评论
不管什么效应…都是为了散热鳍片和空气的热交换…
你加热气流就算能加快空气运动,可是和散热鳍片进行热交换的空气温度也高了啊…
都不用太费劲测试~室温20度或者室温30度(靠空调)分别测一次就知道了
评论
烟囱效应的原理是温度差造成空气密度差,烟囱内顶部气压相同时,底部压力低于大气压。
烟囱内介质50度,环温25度时,1米高烟囱有1.2pa左右压差…………这个压差下空气流速巨慢,只能把鳍片和烟囱做大了……加温法问题是加温功率差不多是CPU功率的5~10倍,这是暖气片么……
评论
大功率的平台直接接入家庭取暖系统?
评论
有点意思
但是这么折腾 无法应对 突发任务造成的大热量
评论
达文西的太阳能手电筒?
还加热到250°?你嫌家里用电太低还是房间不够热?
评论
首先即使是以CPU、GPU作为热源,只要结构合理,烟囱效应形成的对流相比于单纯辐射和开放表面的自然对流还是很可观的。我之前DIY的立式FANLESS机箱中间通道能形成明显的上升热气流。当然足够的散热面积还是必须要保证的,而且鳍片不能密,会严重损失密度差产生的压头。13楼说的突发负载问题不存在,因为但凡是FANLESS系统热容都巨大。最终还要看你的热功率和你设计工作的温度,热平衡状态CPU温度80~90度不难实现。但是要是压到50度,散热片体积可就不是一个数量级的了。
评论
楼主提出的加长烟囱和外部加热的方法从原理上都是对的。我比较支持加长加粗烟囱,因为一般桌面上机箱以上的空间多半也是空置的。然而电->热->运动这个路径我一时半会儿的确接受不了。
评论
原理是没问题的,电脑系统温度越高,温度梯度造成的流动越强烈,烟囱要够高,内外部温度要有温差,当初用空调系统的风道试制过一次,温度比较高,但是是可行的;最怕的是主板其他芯片短命,再加上半夜里,大烟囱里经常有奇怪的噪音,怀疑是共振问题导致,最后就用了一个星期作罢;
评论
https://www.bilibili.com/video/av7798710?t=729
这个更猛。。。 而且更便宜应该。核心科技
评论
这个比较狠。。编辑一下,应该能看
