12.23日更新图片，玩了一个月发现用不着这么强的软路由，还是继续用j4105吧，交易区见了 ~
最近联想这个1升迷你准系统很火，但是m720q/920的带pcie扩展槽的价格实在肉疼，自己也没有5网口的需求，就想着弄个低成本的机器先玩玩。
综合考虑最后选了m710q准系统，因为这个机器的挡板正好预留了2个串口/vga的扩展位置（当然也能变成网口）
不过嘛，既然选择了没有pcie插槽的710q版本，网卡扩展只能从无线网卡入手了，ngff 2230插槽带宽只有pcie x1， 最多能扩展出双网卡；ngff转pcie双网卡的扩展简直是天价，我只能把ngff转成标准的pcie x1再转接了。。。
不过好在有万能的淘宝一阵搜索搞定了相关配件：
具体材料如下
M710q 拆机准系统（购自x鱼） 500
ngff转pcie x1转接卡+排线 40
intel 82575eb pcie x1双口网卡 100
rj45网线延长线2个（带螺丝固定） 10
dc电源，绝缘胶带等辅料就不算了, 反正总共准系统加起来700不到搞定，比720/920+网卡转接卡还是便宜不少哇~
中间最大难点在于——把网卡+延长线塞到这个超级小的空间里面去，还得做好绝缘隔离不碰到主板元件。。。一顿操作之后，反正最后机箱盖上了，一图展示结果。。。里面图懒得整理了，以后有空再上。
评论
你好，可以pm下这些东西的购买链接吗？谢谢
评论
有改装万兆口的可能性哟
评论
看图是盖不紧
评论
瞎了，回错人了
评论
X1 怎么万兆？
评论
我觉得绝大部分应用的场景都可以换成一个VLAN交换机解决...
评论
我有一张pci 1x 的双口卡， esxi 6.7u3 对它支持一般，直通有问题。
评论
看我的关键词应该都能搜到吧，注意网卡要从x1接口直接取电的那种（问卖家都知道），这样转接卡就不要再接12v了
评论
盖上了，这机箱有卡扣的，只是我图歪了。。。
评论

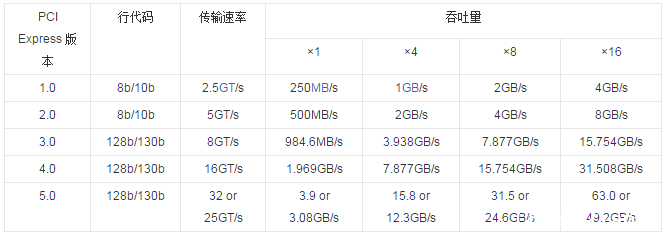

2.0 x1峰值带宽有500MB，也不是不能玩，就是意思不大
评论
好的，我搜搜看，谢谢
评论
？？？
注意大B小b，还有，我以为是3.0 X1呢
评论
就是MB啊，2.0理论带宽不就是5gbps吗，3.0 x1的话理论带宽有1000MB啦
不过这网卡插槽貌似就是2.0的，还是不要用万兆为难他了
评论
我蒙蔽了，刚才脑子抽抽了
评论
足够了，千兆只是1000mbps而已，除8才是真实带宽
评论
他要的是万兆。。。
评论
ngff转pci的链接能麻烦PM一下么，深水宝没翻着合适的
评论
楼主你这个能搞到全都满速吗？转接的话是不是从下面那个2280接口做转接好些
评论
我也是这么改的~
提醒一下大家，搜一下工控主板，最好DC供电的，
然后你会发现，itx的工控主板很多IO接口是一样的，
而网上有卖带COM接口的挡板的，
这样就可以用MiniPcie接网卡然后把网线延长头固定到COM位上。
评论
就2个千兆，pcie x1完全够用了，又不是万兆
评论
战略性MARK
评论
可以pm下转接卡吗 没搜到
评论
买这机器当软路由就是为了美观啊!!! What's the point?
评论
盖子一盖那里不美观了~哈哈，这不是有限预算下的选择吗，要是觉得网卡螺丝不和谐太丑当我没说哈
评论
跟M910x M920x 比差距还是比较明显的，尤其是内部.......
其实这么搞的话，弄台 M92 tiny 更合适......
评论
给我4000预算我也买m920x来搞，老型号1150/1151平台其实性价比更好，大家都是玩家不用我多说，我只是提供思路哈
评论
请问这台机器有白名单吗？自己加装千兆网卡是否会报错？
评论
没有吧这也不是无线，我只试了这个intel网卡正常用啊，不带fru啊
评论
M93P加装mini pcie千兆网卡会报错，特别头大。大佬转接卡上的4针用不到吧？
评论
m710q你不是卖 了吗？没看到啊
评论
这个ngff转pcie X1的卡真不好找啊。
评论
tb 店铺 关键词：仕和技术
评论
就不能直接搞个带pcie的准系统，非要自己为难自己。。。
评论
库房找到的几乎全新的报废货，免费啊
评论
