日本电子维修技术 网络QNAP威联通 QXG-2G4T-I225 四口2.5G网卡升级联想




前阵子装了台联想M720Q准系统,9100T+16G内存+NVME固态+DELL I350T4网卡,一直稳定使用。有一次在B站看到QNAP威联通新品发布会,见到一张QXG-2G4T-I225 四口2.5G网卡,心里萌生升级念头。其实心里一直向着X710-T4L ,无奈某宝和ebay只有x710-T4,扯远了下面简单开箱


2020-12-26 11:10 上传




2020-12-26 11:10 上传


附送3挡板


2020-12-26 11:11 上传




2020-12-26 11:11 上传




2020-12-26 11:13 上传



接着是装机


2020-12-26 11:14 上传




2020-12-26 11:16 上传


原来的原装挡板位置对不上,要进行改造


2020-12-26 11:15 上传


注意小细节


2020-12-26 11:15 上传



上机效果


2020-12-26 11:16 上传




2020-12-26 11:17 上传


没有上螺丝,通过挡板的突起固定,很稳


2020-12-26 11:18 上传



Openwrt 可以识别


2020-12-26 11:21 上传




2020-12-26 11:29 上传





2020-12-29 10:33 上传




2020-12-29 10:33 上传







评论

有点啰嗦,成品自己还是满意的,用了一段时间总结如下

优点:

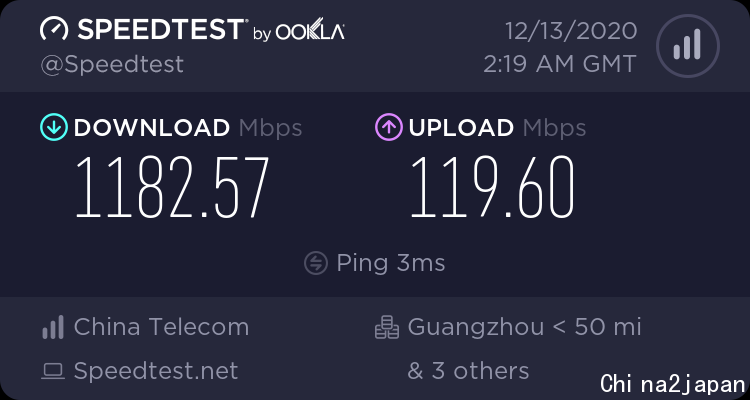

一、通过openwrt +普通华为HS8145V光猫,双线双拨突破千兆,省去换HN8245HN8255等念头
二、ping延时更低,设备是电脑》交换机》软路由》光猫,同样的线路以前用i211和i350网卡 ping光猫基本是=1ms,现在是稳<1ms
三、iperf跑满2.5G,非常稳定,不会出现螃蟹网卡跑不满2.5G和1G网卡兼容性问题

缺点:
一、性价比不高,当时1040元拿下的,这个价可以买一台J4125 4口2.5G 工控机
二、风扇转速很吵




评论

我也是这个机器,M920X,I3 9100T +原装铜散热器 16G 傲腾做硬盘。 90W 氮化镓 小型变压器(联想方口)。

不过你这样接 光猫不是还是只有最大1000M吗?

不如直接搞个INTEL X550-T2 加8255WS一步到位。哈哈。

评论
一、当时我也考虑上万兆的,但X710-T4L实在是找不到, 对比X710-T4散热片小了、PCB不清楚有变化,但塞进机子容易了。论坛也有大神切割散热片和PCB强上了X710-T4,但是散热这个问题解决不了。还有万兆电口的交换机有点小贵。。


2020-12-29 12:56 上传



二、双线汇聚、双线双拨都可以突破单LAN千兆的限制,这个koolshre上有多人证实可行,理论上较新的光猫4GE转发没有问题。国内宽带市场目前千兆光纤还是主流,除了上海好像没有城市有家用2000M的宽带,这个几年内应该都不会那么快普及千兆以上的宽带,而且有一点致命的达量降速;当时就是因为我当地千兆光纤也会达量降速,所以才选的500M双拨避规这个问题。

综述上面两点所以上万兆的欲望没有那么强


评论

你这台M720Q现在还在用着吗,感觉怎么样,当初是美帝海淘的还是国内X宝上买的,如果9100T+16G内存不含NVME固态和DELL I350-T4网卡到手价多少钱?

很明显,选威联通QXG-2G4T-I225这张卡除了能享受到2.5GE外,其它没任何优势啊,不但安装严重和M720Q不匹配,价格还那么贵,既然是玩儿高性能软路由,有这钱干嘛不直接一步到位上个X710-T4,如果特别在乎2.5GE的话之前我就见论坛里有人订购过X710-T4L


评论

还在用,机子是小黄鱼买的全新准系统,算上CPU、内存大概1500元左右吧,不算贵。不是在乎2.5G,而是看上X710-T4L功耗低了,论坛的大神X710-T4有改风扇或是水冷的,发热可想而知。

评论
如果上光口的X710-DA4 用不用改挡板呢?

评论

联想M920x与英特尔X710-DA4组建万兆迷你服务器   要改挡板


评论

我用的是X710-DA4 插在M920X上,没要那个挡片,直接卡进去的

评论

卡的温度表现如何?

评论

光口比电口宽大点,原4口挡板要改大一点

评论

温度很低了,之前我插的X550T2进去的,运行一段时间后,机壳外面摸着都还有点烫,
放这个X710 DA4进去,运行很久机壳摸着都凉凉的。光口显然更适合这个小机器!


评论

我就是X550T2在用,用散热垫贴着卡和外壳之间,这样还是热

评论


2021-1-10 14:52 上传


2021-1-10 14:52 上传


就是联想原挡片放不进去,就不要了,直接网卡挡片卡进去,这样很稳固,不会松动,

就是丑了点,不过放机柜里面,在背面也无所谓了,也看不见。网卡温度真的低。


评论

机器哪便宜点呢?我看TB套机都是2000+啥也不带

评论

嗯,不错,这样能接受
我的是这样:


2021-1-10 15:22 上传




评论
这卡哪能搞到?淘宝没有卖的

评论

差不多吧,都这个价格

评论

对,x550 t2只有两个口,会有很大一个空隙

评论

这个原装挡板还算贴合啊,指示灯导条也还在,整体效果可以的。

评论
本地经销商X710-T2L零售版的价格就2.8k了,X710-T4L价格可能要上4k,真想买X710-T4L的话可以打intel的电话问问,我线下是没看到。

评论
楼主的防尘塞在哪儿买的? 求PM地址

评论

刚在小黄鱼找了一下,有张T2L 2222 元,心里预算T4L 2500左右 4K只能观望了

评论

哪有不热的万兆网卡呀,正常待机70℃不是很常见吗,难道X710-T4装到M920Q里面不加装风扇就不能用了?
有哪位大神改风扇上水冷的帖子吗给我欣赏一下

评论

万兆网卡热不是再正常不过了吗,待机70℃不足为奇吧,难道会影响使用?

评论

你这台小主机是M920Q吗,上盖左下角那里怎么有散热孔啊,这款四光口万兆网卡看着和X710-T4差不多大,PCB右上角不切除1cm能正常安装到位吗?

评论

你这个网卡是X550-T2吧,是寨卡还是OEM的,它是怎么固定在M920X机箱里的,不需要螺丝铜柱托着吗?

评论
这搞得麻烦啊,一台SYS-E300-9D就完事了,4口千兆,双光双电万兆,完美

评论

我是M920X 不需要切割什么,直接吧主机的无线网卡模块拆除了,网卡就随便放进去了,空间刚好

评论
这个价格下不了手啊,本来想搞来利用闲置的M720q,
顺便和J4125的4口螃蟹2.5对比一下的
1千出头还好吧,跑软路由我还是选择牙膏厂的

评论

小黄鱼搜X710T4就看到有人在出一块水冷的

评论

M920X和M920Q有什么不同吗?不知拆除无线网卡模块,X710-T4能不能装进去……

评论

应该没问题,我710 da4 也很长,把无线芯片和那个架子拆掉就可以放进去了,基本上无遮挡

评论

看到了,不敢想象,一张电口万兆网卡能热到什么程度,厂商既然这样设计了,难道装在普通ATX台式机箱里散热效率还不够吗,非得运行时摸着不烫手才算合格?那在M920Q里跑软路由的不知怎么用了……


2021-1-24 22:08 上传



2021-1-24 22:08 上传



2021-1-24 22:08 上传



评论

哪怕是X710-T4上面带的那种很长的全覆盖式散热器,只要拆掉无线模块和天线支架就能装上吗,前置USB端口I/O模块不碍事吗?

评论

是的  都可以装上

评论

那唯一遗憾的就是作为一台高性能软路由,没有WiFi接入功能了,只能通过外接AP来实现无线路由功能……

评论

肯定呀,有这个高性能软路由了,AP肯定也要配强力的万兆AP才行 电路 电子 维修 我现在把定影部分拆出来了。想换下滚,因为卡纸。但是我发现灯管挡住了。拆不了。不会拆。论坛里的高手拆解过吗? 评论 认真看,认真瞧。果然有收 电路 电子 维修 求创维42c08RD电路图 评论 电视的图纸很少见 评论 电视的图纸很少见 评论 创维的图纸你要说 版号,不然无能为力 评论 板号5800-p42ALM-0050 168P-P42CLM-01
