既然没有X670，就决定是它了，垂涎已久。
特点就是：双10G网卡with teaming，IPMI管理，4根内存插槽，2个oculink接口via南桥。
缺点是：目测比较薄弱的超频能力，可能需要自备风道的纯被动散热方案，没有雷电3和type-c接口，比较薄弱的版载io。
凌乱的包装方式，配的上server grade。
配件是比较少的。
还是mini-itx看着舒适。主板上寸土寸金，几乎所有地方都用上了。
另外一个华擎的臭习惯：主板上各种帖纸，看上去真掉价。下图是我已经摘掉不少后的。
注意看散热器孔位，是用intel扣具的。
主板的手感是非常轻的，没有消费级主板的那些夸张的散热器和盔甲，仅有的几个被动散热片还是铝制的。
可以插4根内存。方案是华擎的祖传妖法：上so-dimm。
这个4pin是从主板上引出5v为sata设备供电的。
附送一根看上去不那么好配的线，下面会展示。
还可以隐约看到两个oculink接口。
这里就是主板的4pin和cpu的8pin了。
并不是intel ATX12VO标准的，主板4pin input还是包含5v待机。
主板背面的电感。
下面介绍随盒附送的线材。
oculink转4 sata接口。只送了一根，另外一根看上去要自己买了。
上面提到过的4pin转6 sata接口线缆。
奇怪的是oculink两根可以接最多8个sata，供电却只有6个。
电源24pin转4pin。引出了一组5v待机、一个PS ON信号和一个ATX_PG信号。
超级寒酸的io了。USB接口是10G的USB 3.1 Gen2。
不过主板上保留了音频的9pin接口。
当然其实可以选择通过高清视频接口输出音频。
旁边是X550-AT2的散热片。
开始上机。
有BMC芯片的主板无需安装其他配件可以点亮管理系统进入IPMI界面。
插电，开机。
没有傻大粗硬又黑的24pin，感觉还是很清新脱俗的。
UID开关可以点亮用于机架定位。
下面看看ipmi界面。
比较现代的响应式布局，可以在手机和平板上访问。
首页的仪表盘界面。
KVM功能一应俱全。
有趣的地方，这里可以设定一个触发器，触发后自动录视频，可用于排错。
设备列表中居然已经有一些信息了，我感觉主板是二手的。
大量sensor可配置，但似乎是只读，没找到控制项目（例如风扇策略控制）。更新：风扇配置在更新bmc固件后，已经可以配置。
另外需要注意的是：
没找到共享端口设置。所以可能没法把ipmi换到万兆口上了。
更新：只要不接ipmi网口，就会自动转移到lan1上。
虽然没有redfish兼容标志，但有web前端的话支持的可能性比较大。
以上。
最后，这个主板也可以超频：
更新一下装机后的一些问题：
1，最大的问题在于内存仅支持单根2933和双根2400，在超频选项中虽然提供了小参的调整，但基本都会黑屏。
2，bmc中没有重置bios的选项！必须短接，所以超频是很麻烦的。
3，pbo下，内存频率似乎影响到CPU的电压！这一点很不理解，例如所以如果使用双根2400，CPU电压只能不到1.3v，容易黑屏。如果使用单根2933，CPU电压可以到1.4v。

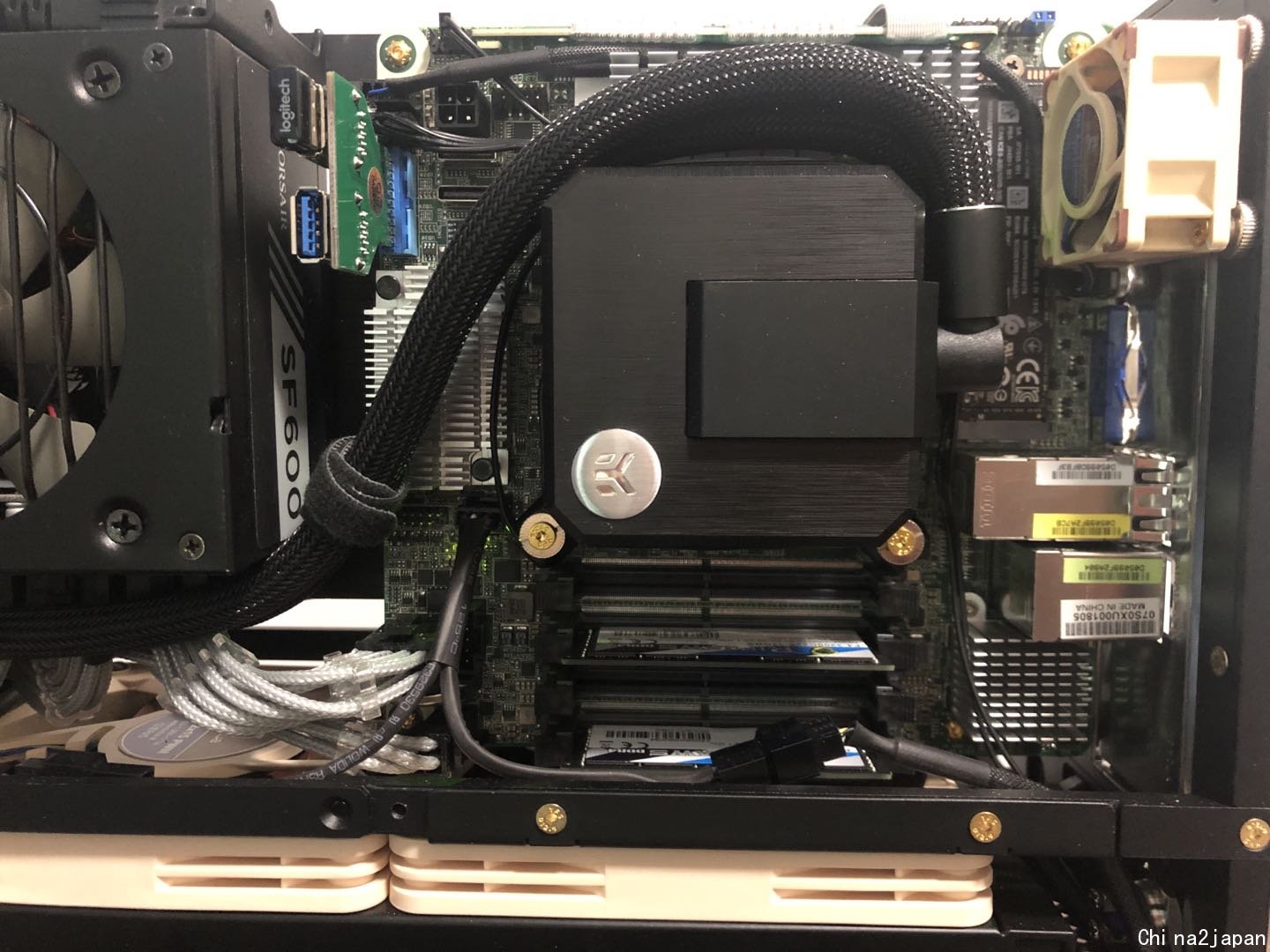

4，更新散热增强：
5，关于CPU扣具螺丝，普通散热器带的是拧不进去的，因为这个孔是M3规格的，需要在淘宝上买一套，地址如下：
https://item.taobao.com/item.htm?id=596878387719
评论
怎么感觉你们天天都有新玩具玩，我一天才换一次机....
评论
看购买页面有人说万兆和芯片组发热巨大，感觉这个可能不适合A4下压。
ITX 直插等银箭130plus出来了应该是最好的选择了。
评论
万兆发热巨大，仅通电就已经有点发烫了。这板子需要风道的。看情况挂小风扇解决。
评论
一天一换还行。。我这个差不多也是一年一次。
评论
准备备一片B550，迎R5 5600系列
评论
明年还有epyc itx可以玩呢，这个可是跨时代的牛逼了。
评论
牛皮了，一年换365次机
评论
这个还是太浪费pcie通道了。上epyc不就为了多插些设备。
评论
有钱人的快乐，就是这样了。
评论
单纯为了核心数和体积吧，
不过真正的0到1是Threadripper ITX 了 毕竟4通道没浪费
评论
芯片组无风扇太顶了 cpu供电和网卡散热也顶
评论
@风车车，你的最爱
评论
看起来就很贵
评论
X470D4U前来支持， 这板子确实不错， 价格也还行
另外记得把IPMI的引导列表删掉一些， 不然嘿嘿你的硬盘有可能会排到很后面， 超过列表长度
结果就无法进入了系统了
评论
这oculink能直接连U.2么？
PS. 华擎的官网竟然打不开，user manual都下不下来
评论
树导这是要拿来作甚？作超高端的NAS还是个人服务器？
评论
考虑过这个板子，但玩万兆还是大板子插个pcie稳当点，毕竟发热感
评论
树导，请教个关于挺小白的问题，就是IPMI那个网口可以当作正常网口用不？
想着这类三网口的板子能不能直通俩给软路由，剩下的一个做管理口？
（主要是还是没太整明白esxi的网口是个什么关系，也没用过IPMI）
评论
太浪费了。这个slimline目前也没找到转pcie的线，结果只能接一堆磁盘。
评论
应该可以，下载要**。
评论
组个小型工作站。
评论
一般不行。所以需要有ipmi转移的功能，可以把ipmi转移到一个可以通讯的网口上。超微和惠与的主板都可以。
评论
这是在原七海主板，谢谢
https://www.chiphell.com/thread-2182638-1-1.html
芯片组和万兆要上风扇了
评论
难受……
那再请教个问题，永擎这几个板子的pcie能不能再拆来着，之前还有个计划是用TB上那个服务器的一分二转接板把X16拆成俩X8，不知道可不可行
评论
不出意外是可以的。
评论
导师能不能帮忙测一下能不能超频?
心水这块板子好久了
但是台湾这里比RMB的售价硬是多了600左右...
还只有店保
评论
台湾都能坐捷运去永擎门口抗议了吧，就这售后？
评论
它的4pin 供电和普通主板有什么不同呢
评论
要等下个月zen3发了再测试。应该是超不了多少的，按照zen2的经验供电最少要支持到160w才有点看头，小超怡情吧。
也没什么不同，就是把普通atx 24pin里面的4pin引出来了而已。
评论
华擎、永擎在台湾也是没有客服专线的
只能透过E-mail联络，代理商是捷元(没记错的话)
有问题的话只能透过捷元报修，但是捷元自己没有卖这块板子
评论
永擎的BIOS更新速度那么慢
搞不好ZEN3上市开卖了都还没有BIOS可用
----------
我曾想过用这个板子上冰巨人...
评论
这个不爽的就是X550不是CPU直通，然后散热全要靠外加风扇吹......
评论
今天x570d4u也上淘宝了，感觉这个规格更好玩一些2333
同样最近romed6u和trx40的也上了23333
另外求问一下图上这个电源是什么~~
评论
IPMI是真香啊
评论
我打错了，一年一次....
评论
打错字了，一年一次....
评论
原来某宝惟一的销量来自这
评论
你一天换一次机不也是天天有新玩具？
评论
我打错字了....
评论
ASS ROCK RACK全国就那么几块板子倒过来倒过去
你拿到用过的板子不奇怪
他们基本上没啥现货
评论
五脏俱全啊
评论
不知道为啥一直不出atx的
matx的上一张3090就全挡完了
评论
一路看下去我都不知道这干什么用的
评论
今天翻来覆去检查了下，的确有些使用的痕迹。不过主板只要没问题，而且没有维修过，我也是懒得去扯皮拉筋。
主板制造日期是七月，就算二手也应该没用多久。
不过螺丝孔看上去是没有拧过的，应该只是在test bench之类的平台上使用，也可能是出厂的测试。
评论
这里的坛友有EPC612D4I售后一个月回来发现是同一个板子的情况
评论
ast2500的ipmi这么爽嘛
手上的是2400的，全英文，反应慢，还要java1.6才能用kvm
评论
x570不带风扇散热片又小，得上机柜
评论
有IPMI确实很方便，拿来组服务器用的？
评论
同35楼，之前看X470D4I-2T也没明白这主板到底用什么电源
评论
esxi能单独直通板载sata么 amd的是不是都不能直接单独直通板载sata 搞得还得买raid卡
评论
按车车的路数应该是：穷，买不起，我爪巴了
评论
评论
我还在用2300，难受……
评论
听说惠酱想要新玩具，妮买不买？
评论
买买买 给惠酱买树导朋友最爱的美少女万华镜5
评论
2300好像和2400没什么差别
评论
键盘操作啥的实在是难受，只能说是“能用”
评论
kvm吗，kvm2400也是“能用”，鼠标的操作我觉得快不能用了
用ipmiview可以刷到，只是进去后code对不上。很可能不是redfish兼容的。
评论
这种主板看起来真舒服。
评论
请问ipmi引导列表在哪里设置啊
评论
板子抵我一套……
评论
https://www.reddit.com/r/ASRock/ ... wont_boot_from_usb/
Resolved this with the help from sarbian from unraid. The issue is that the Virtual devices have priority over regular devices. Changing the instance count in the "VMedia Instance Settings" through the IMPI interface resolved this.
这破坑把我坑的够呛
评论
Zen3支持的更新拿到官方回复了。看样子更新在即，客服很速度，大概1个小时就回了。
评论
转u2已经有了 只是线序i家和amd家都不一样要定制
转pcie应该是没问题 老外有买背板的sff8654就是slimline
貌似线要支持到gen4是个问题
ps安费诺做线的但貌似没看见pcie的线
评论
银箭130早就出了吧？？？
评论
？？？我说的是plus
评论
就是啊。plus早就出了吧
评论
指的是现有130基础上改良的升级版本，外形完全不一样。
小银箭最早那款应该是147的，然后是130，中间没有升级不知道，但是现在还有一次没出，年底应该快了。
评论
你说的改版鸽一年了。。。。。。官方没有任何信息。年底也悬。
评论
下半年才出的实拍图，可能是7 8月，鸽一年倒没有。
年底出不出只有利民自己知道，但是目前看完成度挺高。
评论
能帮忙进利民那个群吗？我好像之前看到你说过群里发过样品图。。。之后音信全无
评论
不在群里。图片别人发的
评论
树总，准备上什么箱子？
评论
还有印象在哪里看的到图片吗？我看改成啥样了
评论
跟TS AK 那些很像，不仔细看不容易区分。现在改成方方正正的了。
评论
好的，那大概有个印象了就是ts小双塔
评论
评论
nas+软路由的合体最佳主板。
评论
我手头也有一块，目前是AMD Ryzen 5 3400Ge +X570D4I-2T 内存还没有购买。看支持ecc的不太多 逛了逛没有入手ecc内存还。
评论
ecc内存真心有点贵了。我准备上gskill的3200非ecc的条。gskill 3800/4000的条子停产了，搜了很久没搜到，应该是很难买到了。
评论
这个散热器背板的兼容性怎么样，看评测好像是不能拆的
评论
不能拆，所以只能用intel的散热器或扣具。
评论
加油哇。我准备借鉴你的呢。 这个版子我看玩的人还不多呢。
评论
这些板你们都哪里买的呀
评论
最新bios秘密更新了。。。
https://download.asrock.com/BIOS/Server/X570D4I-2T(1.10)ROM.zip
评论
11月5号开抢
评论
可以拆下来， 我给拆下来了，后面就是用双面胶粘上去的。 买了个散热器 115孔距的 但是拧不了螺丝，我就拿螺丝刀顶下去了。有点想买那个Matx的版
评论
今天发邮件去问，永擎给了beta版本的bios，想要可以私信我，也可以发服务单问他们要。
评论
这个。。，不便宜吧，。
评论
京东好像有卖 他们家没有便宜的吧
评论
更新了一些装机后的问题。
现在的bios和bmc都不太完善。
评论
请教下 这个发热怎么样 我计划给nas使用
评论
只能说比较热，最好安排一个风道。
主要热的地方有X570芯片组，10G网卡芯片和一个叫side card区域的供电部分。我的安装方式是由至下而上的风道，所以X570芯片组和10G网卡芯片可以覆盖。其中发热最大的side card区域缺没法覆盖，所以我加了个小的猫扇。
评论
大佬請問一下你的X570D4I的內存電壓調整是正常的麼？
AMD Overclocking->Onboard Voltage Controls->VDDIO Increase
這個功能理論上是可以把內存電壓調整到最高1.324V，但是在X470D4U上只有一個版本是有效果的（但生效值也比設定值高），上個月問過永擎說他們要問AMD才能知道為什麼不生效....
另外那個內存小參調整的選單，裡面的值應該都是16進位，而不是我們習慣的10進位，當初用計算機搞了好久才搞定
评论
你是哪个版本有效？貌似关于内存的选项全部都有问题，包括时序。现在的内存只能跟着主板内置的profile来，即单通道2933，双通道2400，不符合这个条件都容易黑。
评论
在X470D4U上，只有AGESA 1.0.0.3ABBA那個版本是有作用的（但是每一階提升的內存電壓不只4mV，與說明完全不符），之後試過非常多版BETA BIOS都是壞的
在這個版本更奇怪的是，如果接Zen2 CPU，不手動調整電壓的話內存都會是1.2V；但是接Zen+ CPU，隨便調整一下1600MHz(3200)，內存電壓會自動加到1.35V，在其他版本都看不到這種行為，永擎也不知道這個行為是哪來的。
你這張板子的問題就比較奇怪了... 永擎不知道為什麼能把AMD的公版選單搞出一堆問題，而且看起來他們並不想修570d4i的AGESA v2 1.1.9.0的beta bios應該也快出了？
评论
时序选项我任意挑一个放到最宽，也是照样黑，所以只能auto。唯一能动的就是频率。
目前它有几个新的bios释出了，我还没时间尝试。
评论
看了下X470D4U有个X47D4U4.02I的BIOS，31号出的，你可以试试。
评论
这个主板有办法接第二个m.2吗
评论
可以通过oculink转。优点是自带pcie 4.0 x4界面。缺点是目前没有直转的线材，要转两道。然后是走的pch lane，会和其他的高速设备争抢带宽，不过pcie4的带宽足够宽了，应该影响不大。
评论
