日本电子维修技术 主板关于芯片组的TDP,怎么差的那么多




看了下面的回复,感觉懂了不少。

X570芯片组和Zen2的IOD互为马甲,和TRX40芯片组也互为马甲,所以里面除了PCIE控制器之外还有其他的组成部件,虽然不工作,但还是会通电并发热的,这就是X570功耗高的原因了。

AMD的IOD总共有24条PCIE控制器,所以Zen2、Zen3处理器会有20条直通PCIE(显卡x16+M.2 x4)外加4条用来连接FCH的PCIE;X570芯片组也可以引出来最多20条PCIE;TRX40芯片组因为用了8条作为上联PCIE通道,所以只能引出16条PCIE通道,不过对于线程撕裂者平台来说倒是无所谓了,毕竟加上CPU的PCIE通道总共可以有72条可用……


4.15
记错了记错了……Z590还是PCIE3.0,虽然搭配11代上行可以持平X570
关于TDP对比还是等年底的Z690吧,听说Z690是DMI Gen4(Up to x8)

原始内容:

前年农企发布X570芯片组,绝大多数产品都带着南桥风扇,而且还确实是很有必要,关了的话温度确实很难看。

查了一下,X570芯片组的TDP有15W,大家说发热量大是受PCIE4.0影响。

最近牙膏随着11代一起推出了Z590芯片组,看了几款主板的评测,都是传统的散热片形式,查了一下TDP,是6W。

这货也是PCIE4.0的啊,上下行通道数量以及自身的职能上都要多于X570,就这样TDP才6W。

是牙膏14nm打磨到极致,碾压前女友12nm的缘故吗?





评论

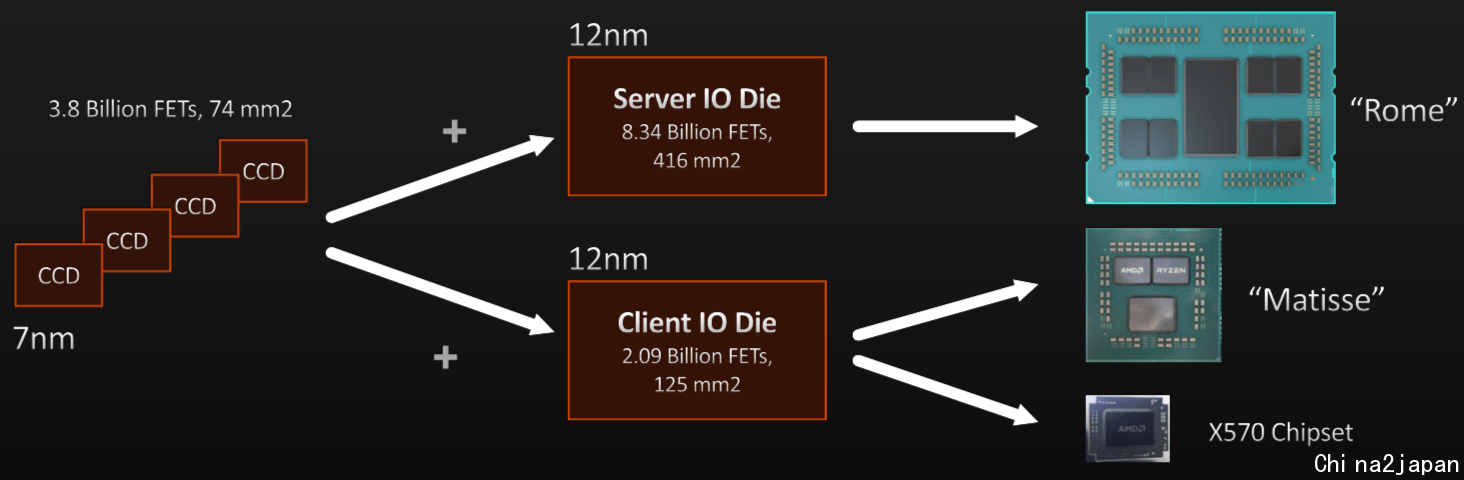

X570可不是纯芯片组,还是IOD

20多亿晶体管呢,和牙膏PCH不是一个级别


顺便更正一下你的说法牙膏Z590是PCIE 3.0*8并没有4.0

X570的马甲TRX40是4.0*8(牙膏下一代Z690倒是也上4.0*8了)





2021-4-15 14:32 上传





评论

是为了节省成本直接把IOD拿来用的吗……

评论
顺便更正一下你的说法牙膏Z590是PCIE 3.0*8并没有4.0

X570的马甲TRX40是4.0*8



2021-4-15 14:16 上传





评论

肯定的

评论
英特尔的是PCIE3.0,X570的IOD强太多了

评论

Z590 PCH是PCIE 3.0


评论
z590相当于b550懂了吗

评论

啊,我去,记错了……

评论

乌龙了……记差了

评论

X570能跑5个PCIE4.0固态


2021-4-15 16:06 上传




评论
590没有pcie4.0 ,你当成B550看就对了

评论

那是CPU的通道,我是说的芯片组的……
其实你这个数还能再加20%(CPU直连五个x4+芯片组的一个x4)

评论

还是不一样的,配合11代还是可以实现等同于X570的带宽的。。

评论

芯片组通道多点,但本质还是3.0的,和550模式差不多。。570是大量4.0通道

评论

也不是这样的啊,B550 FCH速度是3.0 X4,和Z590差距还是比较大的


评论
主要还是X570是IOD的缘故... 作为芯片组,里面有很多电热丝...

评论

嗯,上行向X570看齐,下行还是原来那个样。所以与X570还是有差距。

评论

差远了,b550那个没资格和Z590比,总带宽少了一半

评论
590牙膏家的4.0是CPU直连的,主板芯片组本身是没有的

评论

比如内存控制器和if控制器之类的 其实amd想做完全可以弄2个cpu的板子 不过隔壁被打成猪头了就没必要了

评论

除了这些东西,还有链接这些东西而变得复杂的xbar。太多电热丝了

评论

嗯,之前给忽略了……

不过按照LS的说法,估计未来牙膏的Z690功耗也不会太高

评论
话说iodie就那么不缺吗。。。AMD为什么不肯让厂家出无芯片组AM4主板?AM4理论上是可以无芯片组运行的 而且现在淘宝上有这样的板子了 只不过没有PCIE插槽

照我说 把CPU那些通道利用一下 应该能做出个带PCIE插槽的ITX板子

评论

想起前段时间看老莱那个上古神物两个q6600的板子

评论
这么说吧 只有X570是全规格PCIE4.0

评论

啥?双U连锁啊 那771插槽是干嘛用的?771不就有双路主板 而且U还更便宜

评论

就是771啊https://b23.tv/oqn2G0
那个时候还有北桥所以做双路比较简单

评论

但是Q6600是775的

评论
B550规格就很强
而且不需要小风扇了
所以还是喜欢B550
那就是我记错了呗

评论


没找到那个神仙视频... 求关键字

评论
IOD里面还带MC呢,作为芯片组就是电热丝

评论

我不是贴了链接吗

评论

有啊 x300和a300不就是

评论

英特尔的PCH一向都是小水管,大房子。但是B550的话只提供了10个Flexible PCIe 3.0 lanes,这点跟英特尔的Z590比起来简直小巫见大巫。

评论
主流一般b550这种够用有余了叭?

评论

扩展需求不高确实足够了,不过总感觉在CHH混电脑讨论区的,手上总得有那么三五块大船SSD,于是就不够了

我也是在船货SSD火起来之后才开始关注PCIE数量的,至于多显卡技术,以前玩不起,现在更加玩不起(消费级都把这技术给砍干净了)

评论
