本人X299板子从R6A到R6E在到今天用的X299SAGE，真是一波三折，也正因此将华硕X299系列的三个不同风格的主板都好好的感受了一下，相比于热门的R6A和R6E，今天想说的X299SAGE确实是给了我不小的惊喜，尤其是感叹于双PLX芯片带来的强大PCI-E扩展能力，然后看遍国内网站还没有多少人来专门讲一讲这片主板，所以就想把这个型号的主板的使用心得写成此文，供大家自行参考~
先贴一下主板规格和撸主的配置https://www.asus.com.cn/Motherboards/WS-X299-SAGE/
1
相比较于X299 R6A和R6E主板来说
缺点：· 没有板载WIFI(R6A和R6E自带了千兆wifi，这里吐槽一下R6E的802.11ad 10Gwifi，由于intel终结了了802.11ad技术 导致这个10Gwifi完全没用）· 没有板载蓝牙· 没有RGB灯效（有RGB接口可以自行加灯）优点：· 双U.2接口 双M.2接口 全部可以工作在X4模式· 7条PCI-E插槽 2个U.2插槽 1个M.2插槽 通过双PLX芯片 可以提供总共60条直通CPU的PCI-E通道· CPU有三个8PIN供电接口 但是同时只能使用两个· 主要发热点散热做工不错· PCH通道是X8 （超惊喜）关于这个的实现方式下面会细讲
====================================================================
PCI-E详解X299SAGE主板板载了两颗PLX8747 PCIE信道切换芯片 所以将这块主板的最大44条通道扩展到了60条 支持多种连接方法
官方说明书的架构图 可以看到 PCIE1 2 3经过PLX1 PCIE4 5 6 7经过PLX2 并且 1、23、45、67分成4组各分得16条信道
四个显卡环境下 PCIE 1 3 5 7全部工作在X16模式 PCIE 2 4 6关闭
7个pcie设备环境下 PCIE 1为X16 PCIE 2-7全部为X8模式（所以是非常适合用来扩展nvme ssd 配合最近越来越低的车价 简直棒）
这里单独说一下 在第2条PCIE通道下 专门切换出X4通道连接了PCH 所以再加上PCH的X4通道 组成了X8通道的PCH（可能是为了PCH下的M.2接口专门设置的 完美解决了牙签DMI总线X4的弊端）
撸主的3个1080ti分别使用了1 4 7插槽 这样的好处是可以最大化的留出各个显卡的进风空间 照顾散热 但是各为x16 x8 x16
除此之外 撸主还有3个sata和4个nvme共计7个存储设备系统盘为960PRO安装在主板自带的M.2直连CPU通道上 垂直安装 前进风风扇可以直吹 对散热来说非常好
机箱背部安装了3个nvme设备 PX04两个连接到板载的两个U.2接口上 750一个通过转接卡连接在PCIE第三槽上 使用U.2接口的原因是 为了不和宝贵的显卡散热空间冲突
显卡和各个存储设备一共使用了56条通道 关于这个PLX撸主想说的是 虽然他是通过切分的方式来增加通道和原生的通道还是不可同日而语 但是 我们实际使用中 很少会出现全部占满所有通道的情况 所以 有多设备扩展的朋友来说 这个解决了非常大的一个问题
评论
牛逼，PCIE通道真多。
评论
写的不错，可惜X299上不了至强，和历代WS系列已经不同。
还有，你的硬盘最关键的序列号怎么都被擦掉了呀，那坏了的话怎么保修呢？
评论
他只是照片打了个码吧。。。。
评论
slot2那个意思应该是可以切换cpu x8跟pch x4两种模式，如果bios里有相应设置项的话
评论
不支持志强确实是一大硬伤 intel开倒车这事情也不是一次两次了 序列号为了隐私打码了
评论
这个确实没有 我觉得应该是slot2和PCH M.2同时使用 则各使用X4模式 如果单独使用slot2则是X8
评论
从器件的角度说，如果把那个qsw1480的slot2一侧记作output的话，cpu来的x4和pch来的x4都是input，两路input是不会互通的
至于具体工作原理，asus没写就很难猜了
=========================================================================================
我猜是插了雷电卡之后会自动切换，这个设计在x99-e ws上就有了，x99-e ws-10g ws上又消失，正好x99-e ws、ws x299 sage支持雷电而x99-e-10g ws不支持
评论
这货明显比r6e强啊
评论
plx上挂好几个硬盘或好几个显卡，全要满载怎么办
评论
不会的，很少有这种应用场景，即便是企业级的NVME阵列，也经常有用交换机扩展出16+16连八个固态的，也能用。
本质原因是跑满带宽其实需要全部drive都是全速连续读，除了测试和拷电影基本没有这种应用场景。
评论
非常有可能
雷电子卡的接口正好在第二槽下面
评论
难得啊，现在很少会遇到有PLX的主板了！！！
评论
AMD YES!
评论
这个板子看得流口水
评论
同款机箱，类似主板，同样的显卡布局（不同型号的卡），真是遇到知己了
评论
如果不在意灯效和外观设计 确实强过R6E很多
评论
孤陋寡闻了 是哪块主板？
评论
QSW1480多路复用, 指定-2槽插上ThunderboltEX 3卡连上9-pin TB Header也可以选择下面两个选项, DMI还是x4不变
Thunderbolt Disabled: 禁用雷电卡, 默认使用通过PLX8747拆分后的的PCIe_2 CPU x8
PCIE16_2: 启用雷电卡, 将其中一条CPU x4复用为PCH x4分配给ThunderboltEX 3

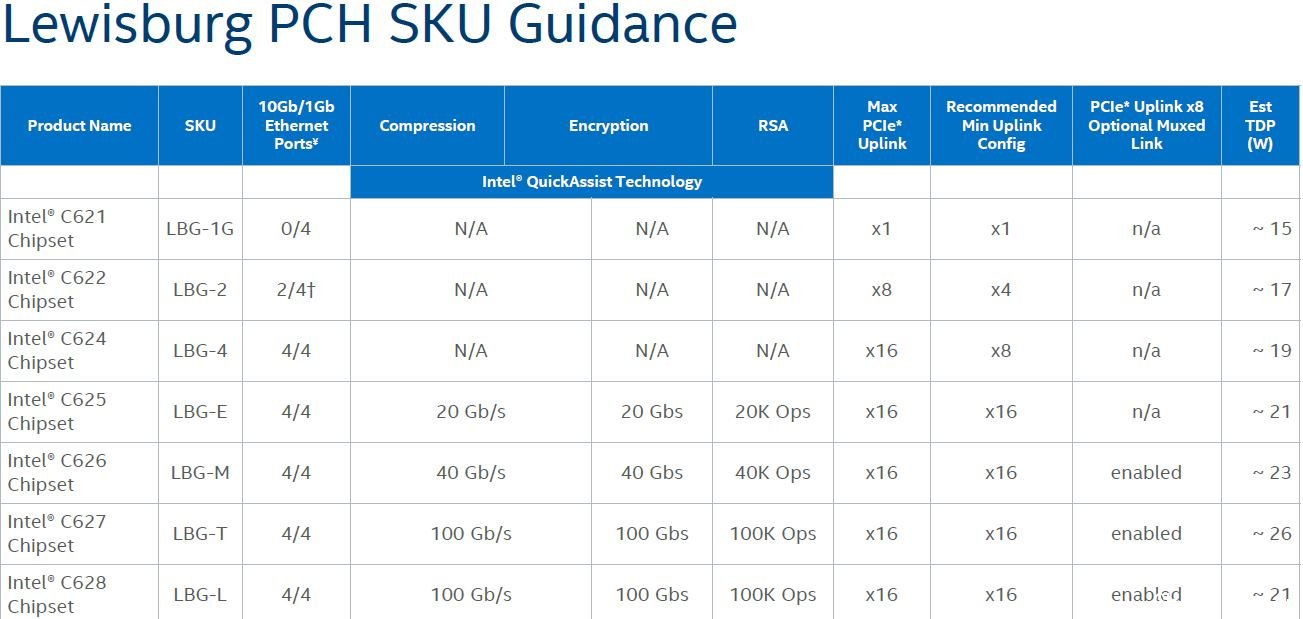

至于你提到的PCIe Uplink功能只出现在服务器的C62X Leiwsburg上, 可以看我一年前的介绍 https://www.chiphell.com/thread-1775768-1-1.html
评论
J大那么请问一下PCH连出来的x4是什么作用呢？
评论
这个系列已经死了，结果lz现在才上车。。。。
评论
我觉得生命周期还很长 x99 ws系列现在不也很多人在用吗
评论
而且这个板子是32+32+8总计72条pcie可用，可不是什么56或者其他奇怪的数量。不过2009年华硕p6t7 ws super computer就已经64条了，这个也不算夸张就是了。这个板子面对下一代加pcie的hedt和tr平台，已经疲态尽显 玩到头了。
评论
实际上已经没生命周期了啊， X299还是18c封顶
这个系列的板子2009年出的，第一块货是P6T7 WS SC，当时提供了无与伦比的扩展能力
因为挂了两颗NF200，提供的通道数是64 直接达到了双路1366挂双IOH的水平
（超微针对GPGPU工作站设计的X8DTH和X8DTG-QF挂了双IOH也就是intel 5520北桥才达到64条）
下一代Intel HEDT是48条PCI-E起跳，AMD已经实现60条起跳了
这个系列的板子继续出下去已经没有任何意义了 更别提接下来AMD和intel打完核战很有可能打IO战 限制扩展设备使用的接下来会变成主板版型和物理接口而不是总带宽
评论
看我上面修改的, 原来我理解有一些偏差所以刚才也想不太通, 这样设计是因为雷电必须要走PCH的缘故, 所以复用CPU x4为PCH x4给雷电
评论
我认可你说的 但我想说说我的实际情况
首先之所以选择x299系列是因为 我的实际工作需求里有一项内容是高频率 所以才选择了日常将7900X 超频到4.8G作为核心 至于TR平台 我对更多的核心并没有需求 所以没有考虑
其次 作为生产力工具 我不可能现在就在死等一款无确定发售时间 无确定规格的X599 毕竟 时间就是金钱
所以 我想说的是 我完全确定我对自己设备的投资 是做出了最合理的判断的
评论
这也不是什么生产力工具，X299再怎么挂WS的标也只是个玩具罢了
这个早就有定论了 你可以把玩具当生产力工具用，但是不能改变玩具的本质
评论
叫他玩具也好 叫他生产力工具也好 我其实并不在乎 他们本质上都是电路板 然而 我现在用过这么多设备 目前大多数我自己专业领域的软件 还只支持1-8核心 所以需要高频CPU 但同时需要密集的GPU运算 只要它能让我在同样时间内完成更多工作还花更少的投资 而且这套平台确实也达到了我的预期 何乐不为呢 搞不明白自己需求而盲目追新追远 岂不跟钱过不去
评论
我自己是这么理解的 J大看看是否合理
既然pcie3可以通过plx连出x16
那么说明pcie2和pcie3同时使用通过plx可以获取两个x8
若这样的话pcie2如果使用了雷电3子卡 为何却要舍近求远去走pch？
这个问题 我明天和华硕的工程师咨询一下看看 其实我也是一直很困惑这个问题
评论
因为雷电控制器必须走PCH通道
你这个投资相比标准的生产力工具已经上升了不少了
你之前买的那个ROG EXTREME实际上已经可以叫电子垃圾了
R3E开始EXTREME系列小毛病多到数不胜数 apex没用过不清楚
评论
另外就是华硕ws系列是工程师售后，不是rog的傻逼客服售后 这点对华硕家用产品优势非常大
评论
不错，进来顶楼主一下。感觉这板子就是X99E-WS的后续板子。可惜的就是CPU不是LGA3647接口，还是等年底或者明年初的LGA3647接口的X599主板吧。
评论
高成本挖矿机的平台？其实是深度学习的好平台，生产力工具啊
评论
要叫J叔呀哥哥J大不好听。
评论
真不是，x99可以上24核至强E5 v4，x299我看寿命没准比x99还短，因为18核顶天了。
评论
这个时候此板有何意义 ？ X299还有新CPU么？
评论
这个板子是真的不错
要不是没能想到好的wifi方案之前就准备买这个了
评论
broadwell的e5最大只有22核吧?
评论
我不太会数数，手脚并用能数到20，超过20就不灵了，那就是22核吧
评论
有啊，钎焊，最高还是18核。
评论
雷电也可以走CPU
评论
我相信楼主肯定从实用性、通用性（兼容性）、扩展性、性价比等多方面考虑得出的方案，我个人觉得这个系统比较平衡。至于说等新平台的，可能是好的，但是不能解决当下的问题。或者单方面觉得哪里不够好的，那是大家的需求不同。
评论
雷电3卡可以走CPU，这块板子我上了TITAN RIDGE第二代雷电3扩展卡：https://www.chiphell.com/thread-1955259-1-1.html，目前发现是只有接到PCIE2上，windows任务栏上的雷电3图标在雷电卡不接任何外接设备的情况下，也能显示有两个雷电端口。接到其它直连CPU的PCIE上，包括不接TB_Header和辅助供电雷电卡也能用
评论
这里单独说一下 在第2条PCIE通道下 专门切换出X4通道连接了PCH 所以再加上PCH的X4通道 组成了X8通道的PCH（可能是为了PCH下的M.2接口专门设置的 完美解决了牙签DMI总线X4的弊端）
这个设计并不是让PCH有8x，这个设计为了雷电3子卡。
Intel规定，雷电3子卡必须直接连接在CPU或者PCH的PCIE上，不能经过PLX。
所以，这个PCIE槽，在安装雷电3子卡时候，会切换成PCH提供的PCIE 4x。其他时候，使用PLX提供的PCIE 8x。
评论
雷电要么cpu直通要么pch直通。过了plx不能用
评论
我现在自己在用WS C422 PRO/SE，不带PLX，把PCIE最大化了
评论
全网都找不到几篇x299sage的信息，目前在r6e omega和sage 10g之间犹豫，到底哪个呢？用途就是家用玩，跑模流分析。
评论
如果你选R6EO，不如等等马上上市的R6EE，这是前者的修正版；对10代至尊做了特别优化。选后者的话，好像没听说后者有更新型号的
评论
那就sage 10g啊
评论
除了PCIE-2其他6条都是直连CPU吗，直连CPU的性能是不是好点？
评论
冒昧咨询一下楼主用的什么机箱，刚入手了一块x299 sage 10g，手里有一个dell T5820机箱，主板布局里面内存和打人硕的旋转了90度，导致dell原装的导风罩安装不了。
评论
联力PC-V1000L
评论
还是12层PCB吗？
评论
PLX就是分时复用，表面上看似增加了PCIE，实际总的通道数不变，一旦通道全满就打回原形了。不让他通道全满不就行了么！那你挂那么设备上去又不让它全部工作，是钱多想捐点钱给国家电网么？
评论
