日本电子维修技术 主板1200捡漏8c16t双电双光万兆带lsi3008的主板 现在




更新,之前一直没注意
今天才发现,cpu是es的,[email protected],也不是主板里屏蔽了
不知道是D1540瑕疵esu还是压根就不是D1540,可能需要拆散热器看了

再更新 3级缓存9m,应该是es的D1531,所以贵400多一个x540at2和2个m.2sata到底值不值呢转手一看咸鱼x540 200多块,那就变成200块节约一个pcie位值不值了

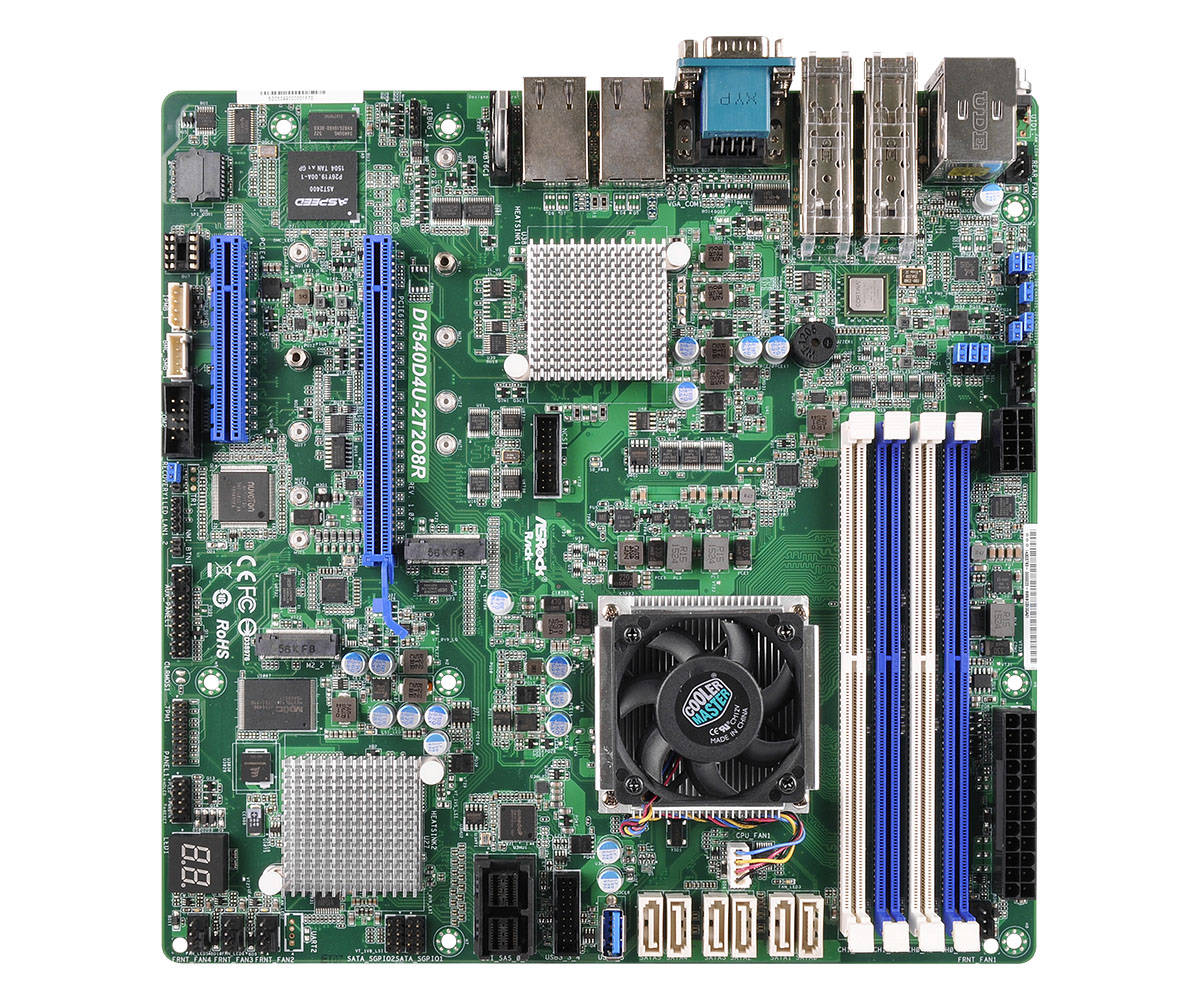

就是这货,cpu d1540 ,x540双电万兆,2条x8pcie,lsi3008,双m.2sata
然后是百度谷歌都查不到兼容的 Cortina CS4227双光万兆
我只希望unraid下能兼容这个网卡,不然只能放弃这两个光口或者换别的系统了

翻了下说明书,m2居然可以nvme(大概率抢pcie槽的通道吧),这下我觉得我更赚了

还有个6c12t没光口没m2的,有兴趣的小黄鱼自己找吧





评论
关键字给个呗

评论

私信了,但是已经卖掉了

评论
如果我没记错的话,1540的vt-d是有bug的

评论

别吓我

评论
给个关键词 看看这种都是怎么搜的


评论

没了已经,我原来在找ml110 gen9的主板,然后就看到了,缘分吧

评论
d1531的好像还有,我不能私信了,大家各显神通吧

评论
印象中华擎这块板好像只能装windows系统,我记得在知乎看到过某垃圾大佬提过,性能是蛮强的,好像cpu天梯能排200多名,对比1235好像排400多了。

评论

看了官网介绍,并不是,我拿来unraid,除了万兆光口可能不兼容应该是没问题的

        Microsoft® Windows®
- Server 2008 R2 SP1 (64 bit)
- Server 2012 (64 bit)
- Server 2012 R2 (64 bit)
Linux
- CentOS 6.6/7. 0 (32 / 64 bit) (only support AHCI mode)
- SUSE Enterprise Linux Server 11 SP3 (32 / 64 bit)
- FreeBSD 10.1 (32 / 64 bit)
- Fedora Core 22 (64 bit)
- Ubuntu 14.04/14.10 (64 bit)
-RedHat Enterprise Linux Server 6.6 /7.0 (32 / 64 bit)
Virtual:
- VMWare® ESXi 5.5


评论

找到了,是我记错了。有问题的是华擎j3455-itx。
原文是
SoC:Xeon D-1540,8核16线,12M Cache,TDP45W,天梯排名211 (E3-1235L v5排名542作为参考);内存:最高128GB DDR4 ECC RDIMM 或 64GB DDR4 ECC/Non-ECC UDIMM;四网口:万兆电口(SoC) x2 + 千兆网口(i350)x2,第五个网口是IPMI 2.0远程管理;磁盘接口:SATA x 6 (RAID 0,1,5,10) + M.2 x 1;扩展接口:PCI-E(x16) x1。工作站级的性能,服务器级的稳定性,Supermicro产品背书,爽了没?价格:全新单主板美亚大约4000,二手16G DDR4 ECC内存+Gen8改装版机箱(因为做工好)大约4500。EXSi / ProxmoxVE可以搞了是么?(建议配带BBU的RAID卡)

作者:MarKA
链接:https://www.zhihu.com/question/21359049/answer/34375825


评论

CS4227这个是PHY,不是MAC,这个PHY接的是CPU里面X557

评论

这样相当于一张x557的网卡,那兼容性应该没问题。妖的是我读说明书还发现m2支持nvme的但是还没找到会怎么抢pcie,如果是抢两条pcie槽的那就美滋滋,pcie x4两条给我够用了



评论

可遇不可求啊,我就从来找不到。永擎官网页面好像没有d1531的型号?能pm个关键字吗

评论

没了,d1531的更妖,官网找不到,但那个板子pcb和1540是一个样的

评论

发不了私信了,超出数量限制了,不过也没了,最后一块也被chh的买了
大佬之前的帖子看了我受益匪浅,夸一波

评论

可能是测试版的,不过也值了。弄个小箱子,就可以寨个超微E200/E300那样的了,成本只有零头

评论

所以我觉得赚翻了,这个板子真的是一样东西300块
cpu300
网卡300
lsi3008 300
主板300

评论

M.2只支持SATA或者PCIe X1
CPU=SOC=32条PCIe

双x8剩16

板载X540是X4
板载LSI3008是X8

还剩下4条
1条给Marvell 9172出M.2的SATA
1条给还有ASM1074出USB

还剩下2条
给两个M.2


评论
顶配nas专用板了

评论

我看说明书的图是这样,但文字也写着支持m.2到32gb/s,就很迷,等到货再看情况了

评论
牛逼超值。

评论

虽然没了还是pm下渠道吧

评论
看上去很美,运气不错的lz

评论
妈蛋最近错过18c最强板server了 擦

评论

18c?什么班子?

评论

你错过了什么,说出来让大家开心一下

评论

超微的

评论

测试结果是的确实际跑在pcie2.0x1上

评论
原来被你捡走了。。。
这板子上的第一天我就看到并加收藏了。。。。但这货代理那里的全新的价格好像是6800.我就把它当钓鱼的了。
我还在好几个群发了一下这块板子23333

后来看到这个卖出去后,那个阉割版的把m2都阉割掉了,我又有点不太开心2333后来就也被捡走了。
那我这真是缘分到了

评论
up主求个关键字

评论
求个关键词

评论
这个主板不错,心水。。。。

评论

刚刚发现只有6c12t,瞬间感觉性价比不如800的那个了(如果那个的确是6c12t)

评论

这个主板也不错了。。。。

评论
