日本电子维修技术 主板双面BDIE16G*2在Z490GOLIKE+10900K平台达成4600C16




林大解锁双面BDIE之后按捺不住,在东哥入了一套3200C14 16G*2,轻松达成4400、4500C16之后,停滞不前了两周,经孔大、肥鸭和麦香等大佬们点拨,开始研究TM51usmus16个test调参的方法,经过对8*2 16*2的反复测试,大部分test摸出了调参方法,昨天一鼓作气,成功达成4600C16 18 18,时间关系没有缩小参。
1. TM5 1usmus3cycle轻松过测


2020-7-23 09:25 上传


2. MT第一轮8%死机,判断应该是烤到缓存了,固定cpu主频ring和CPU电压,轻松过测近200%,时间关系没有跑完关机了。


2020-7-23 09:25 上传



3. 4500161717 TM51usmus过测


2020-7-23 09:26 上传



3. 4400161717 TM5anta777ex+heavy5opt过测
4400 16 17 17 36 360 anta777ex


2020-7-23 09:26 上传


4400 16 17 17 28 280 anta777heavy5opt

4400161617-heavy5opt anta777.JPG (299.45 KB, 下载次数: 0)

2020-7-23 09:26 上传



参考林大压Txp rtl iol的做法,4400C16的延时也压进了40ns,频率效率和电压都很甜点了,期待林大下一步解锁的参数。


2020-7-23 09:28 上传



附大佬们的教程链接
原来内存超频这么简单——intel平台DDR4内存时序调教指南
原来内存超频这么简单——intel平台DDR4四根内存超频教程双面16Gx2的一些小測試! DDR4-4400 燒機






评论
单条8G 可以退伍了~

评论
很不理解中高端主板不优化四条内存的决策。。。。中高端主板用户多数多喜欢插满的感觉。。

评论

四根插槽信号差异太大很难平衡,即使是T TYPE最好的四槽板M11E达成4500+以上的频率都是很难的,更何况Z490全部转DC了,难上加难。
大佬们16g*2 32g*2都跑疯了。。。插满感觉没有必要了。干脆以后都做双槽板完事。

评论
手握2023周期的16GX2幻光戟感到很欣慰

评论

一样的2023!

评论
GODLIKE真好哇
10层板的TridentZ RGB Series也真好啊
我的8层TridentZ一过4500就像是被牵住了僵绳
只有4400的效能是很正常的情况

评论
有没有4条的作业能抄 我能力有限搞不上去 卡在4000c17

评论

http://t.cn/A6AkYKLV

评论

大佬,难道RGB有加成

评论

RGB版本的是10层PCB

评论

秒懂~-~

评论
想问一下大佬 在Z390godlike上
3200C14幻光戟 2套8G*2比较好上高频 还是 1套16G*2比较好?

评论
请问楼主有作业可以抄嘛?
我是Z490I UNIFY 1.23 BIOS和 皇家戟4000C19 双面B DIE 16G*2。现在是 4400 18 19 19 39 320 2T.
我的10900K IMC是可以 开单面8G*2 5000的,所以U应该还可以。


评论

1usmus有点儿戏,还是Oillie 400% tests13 过测两圈就靠谱了。

4400C16就是这条子日常最舒服的,跑稳anta777正常,电压高温度一上去还是会报错

4500C16几乎可以平移设置不加电压。

虽然解锁了4600C16,稳定第一能效第二,这不能避重就轻吧。你这颗U,49倍频 43北桥IO SA没什么压力吧。

BDIE也不是神仙,温度高报错也是老问题。

近1.6v不到40的内存温度是什么高科技控制的?这是关键问题或者分享的基础。

虽然没用过godlike,M12A跑这个内存心里还是有底的,标题党容易给别人造成障碍的。

用液氮控温跑出来成绩对一般人有价值嘛?



评论
买的幻光鸡还是焰光鸡还是皇家鸡?

评论
anta777的还是压力不小的……

评论

四条的颜值才是完全体。两条太单薄。

评论

做成双槽板,万一有一条坏了怎么办?备用还得有吧

评论

颜值第一,性能第二

评论

Z490的情况是16g*2,8*4的3200C14幻光戟和吹雪4000c18,最好成绩4400c161616跑的mt100%,日用是4266c161616。z390目前还是8g*2最好,8g*4不好超,16g*2应该没有z490解的这么好。

评论

没有啊,室温26°,正常机箱跑出来的,哪里来的液氮??40几度的内存温度就是加了风扇吹一下。

评论

四条插满好看是真的。

评论

那不错,我用这条子1.5待机没低过40°,一跑测试50多度开始报错

评论
某人会说:你这没有能效图

评论

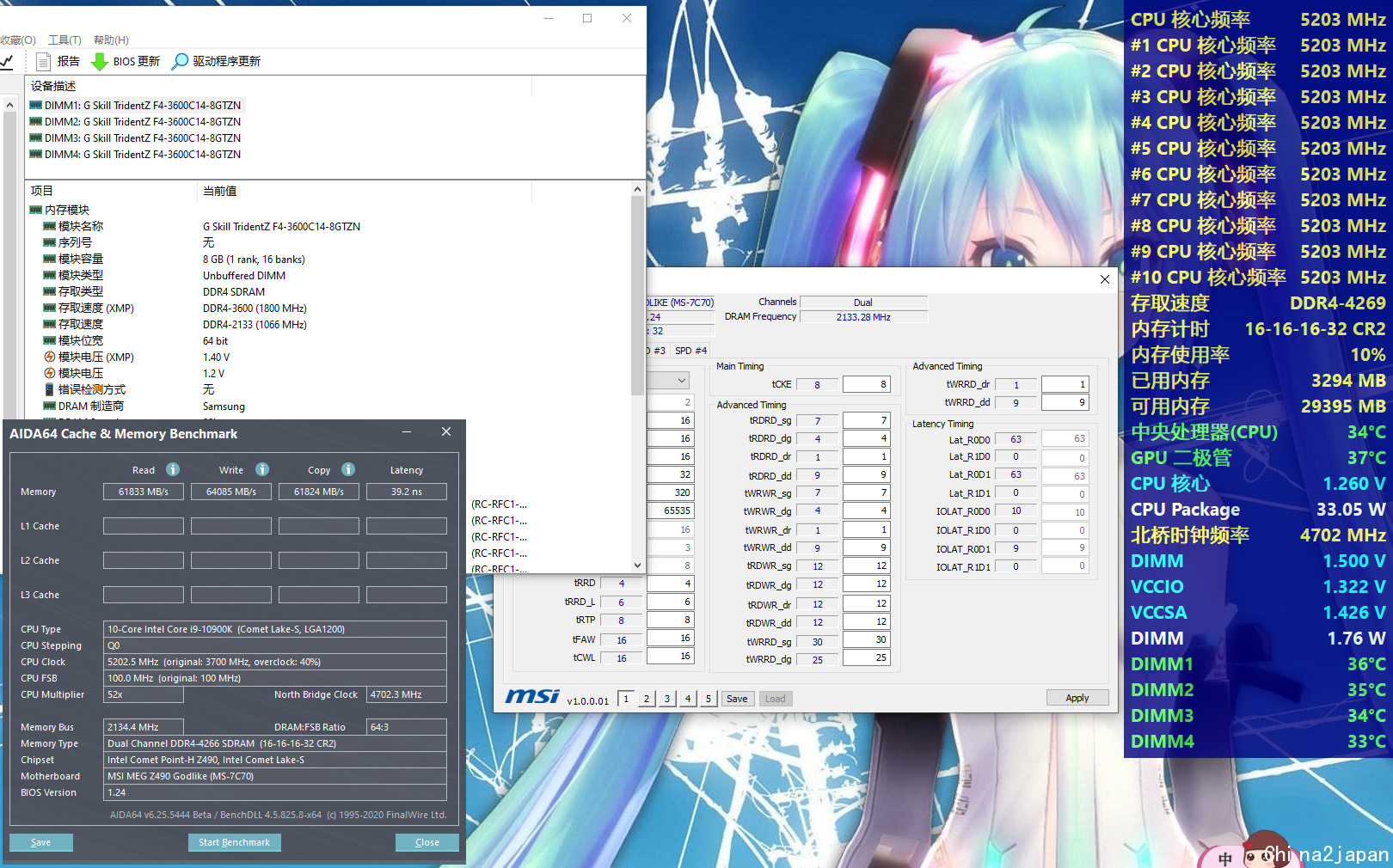

控温我只玩过一次开空调到16°,开机箱跑的4根8g*4 4400c161616,完全没有日用价值。图还留着呢,烧起来内存30°以下,CPU40几度。


2020-7-23 13:47 上传




评论

是这样的,我这双面16G电压高于1.55v温度就不好看了,也可能颗粒体质不好,不过BDIE控温过测没什么价值的。

评论

加个风扇吹还是有效果的,我看了1usmus烤鸡的时候最高温度应该在46°左右,不加扇子肯定是55°+了。

评论

机箱小,装个风扇有点麻烦,我就4400 c18日常很满足了,双面颗粒3200努上来就很不错。

UNIFY太小,显卡背板烧烤内存条

评论

东哥只有幻光戟我用皇家戟4000 C15 8G ×4 套条搭配技嘉Z490  xtreme 主板和10900k,xmp 非常容易蓝屏,真是见鬼了,原本根本不关心内存超频,一直是xmp安心用的,现在都折腾了2周了还没搞定。。。。

评论

四根测好体制,交换插槽后会有效果的,方法参考麦香知乎文章http://t.cn/A6AkYKLV
虽然你的条子是4000,但是XMP实际也是超频,何况还是C15的低时序。

评论
快让我侃侃这是谁

评论

蓝屏很正常

4000 C15 已经属于超频又超频了

一般4000的甜点频率是 4000 C16

评论

也没有特别的操作,主要的步骤
1.MTI 4400 调第一时序4400 16 17 17 36 360
2.内存快速启动禁用或者slow training(以前m11h一直mrc快速启动关闭,mch完全检查开启,slow training功能类似。林大板厂不能说的秘密反复提到这个)
3.mti的给的内存电压基础加0.05-0.1开机
4.跑1usmus测试,调sa io 内存电压至稳定过测,10代我测试的情况是sa io存在甜点值,摸准了很容易过测,内存电压通常给够了就能过
5.缩小参,跑完ex或者heavy5opt anta777,通常加一点内存电压就可以过。6.感觉不对的时候,可以F6恢复BIOS至默认,重启再来。



评论

4000 C16电压一般是多少?

评论

enjoy大佬驾到!

评论

一般体质 4000 16 17 17 32 320 1.45V左右 IO/SA 1.25

体质好点的 4000 16 16 16 28 280 1.45V左右 IO/SA 1.25

极品点的 4000 16 15 15 30 300  1.48左右 IO/SA 1.25

你的应该体质不差的 XMP以后 适当加点电压 1.52试试~

评论

如此豪爽吗?这么高会不会有问题?

评论

你默认XMP都1.5了 1.52豪爽吗

你没见那些大佬都是1.6各种测试吗

评论

回去试试。。。。
跑了一会儿,温度55度了,是不是太高了啊。。。。


评论

温度高就改善机箱散热环境啊 或者增加风扇

评论

开空调了,降低了5度,今天确实太热了。

评论

好的 谢谢

评论
学习下,4500 16 17 一直卡在runmemtest 31分钟左右报错。

评论

mt很少跑,31%推测应该是IMC,试试加增加内存电压和sa,降io电压。我现在都是跑1usmus快速查错+extreme anta777长期稳定性测试。

评论

又折腾了下,内存1.6,sa1.5,io1.4,tm5 ollie 坚持到18分钟还是报错了, 加电压,降电压都适得其反

评论

温度高了?具体什么参数呢?截图看看

评论

直接memory try it,4500 16 17 17 39 其他都是auto,只改了内存电压到1.6,烤鸡温度50-51

评论

你用1usmus的cfg跑下看,看报错的序号,2和9报错的话多半是trcd不吃压,试试放到18.。1、10、11、12报错一般调io,6、7、8报错加内存电压,4、5、15报错调下sa...也不绝对,只是我测试的规律.三个电压互相也有影响,只有慢慢试了.另外CPU和ring不稳影响过测,建议先把cpu和ring超稳定了再调内存.

评论


4条8G只能这么用了。。4300都上不去了。。。

评论

4266是8g*4甜点频率,电压低效能也好,再往上烧烧就好,日用电压太高了

评论
条子差异真大

1对2018的32G 3200 c14   4000 c18  跑不稳
换  2020的条子  轻松4400 c17

评论

现在关心的是4条双面能跑多少。2条在4dimm主板上不好看。

目前很少有4dimm板子跑4条双面16G的资料。

我现在是2条双面16和2条单面8一共四条,只能跑4050左右,如果4条双面16G能到4200双面的,还是可以去试试,如果也只能4000左右,就不换也罢了。




评论

我之前调4500C16-17也是怎么都是tm5 ollie跑完一圈就报错,最后是调了ODT PARK 到120(默认240)就稳了,anta777 extreme1也可以过了,仅供参考!

评论

有看到CJR双面4根4000可以烧机,C9BKV还没看到喵大烧四根双面,双面面bdie目前确实没看到4000+的作业,我自己试了下4000不能开机.

评论

这么凄惨,还以为会比双面*2+单面*2这样的混搭稍微好点。

想要bdie上32G+在双通道主板上4000+还这么难么。

评论

等林大更BIOS 电路 电子 维修 求创维42c08RD电路图 评论 电视的图纸很少见 评论 电视的图纸很少见 评论 创维的图纸你要说 版号,不然无能为力 评论 板号5800-p42ALM-0050 168P-P42CLM-01 电路 电子 维修 我现在把定影部分拆出来了。想换下滚,因为卡纸。但是我发现灯管挡住了。拆不了。不会拆。论坛里的高手拆解过吗? 评论 认真看,认真瞧。果然有收
