比如说asus tuf 550m，4相控制芯片，8相输出。每相最大电流50A.那是不是说最大输出电流400A? 我怎么觉得没这么大，应该是4相* 50=200A呢
评论
求高手解答……一直也想了解！
评论
同求高手详细解答
评论
因为给的参数都是25℃条件下检测的数值，实际大电流通过的时候必然会提高温度，当温度上升的时候mos能通过的电流就没有没有那么高了。同时4相PWM IC输出的是4相，并联出来应该说成8路供电比较适合。
评论
楼主你搞错了因果关系，不是多大安培数字的MOSFET能过多大电流，而是设计多少RMS电流，结合开关频率等其他参数，据此选了这个规格的MOSFET。
MOSFET自身规格跟输出电流没关系的。
当然有人要是抬杠说1A最大的电源一定不会选100A的MOSFET，那我也无话可说。
评论
还是一头雾水。。。不知道tuf b550m的总电流到底能多大?
评论
经验上你按你的算法再 x45% 就行了。
4x2x50A x45%
评论
这个容易理解，优秀
评论
50A应该是最佳理论值，实质肯定会打折的
评论

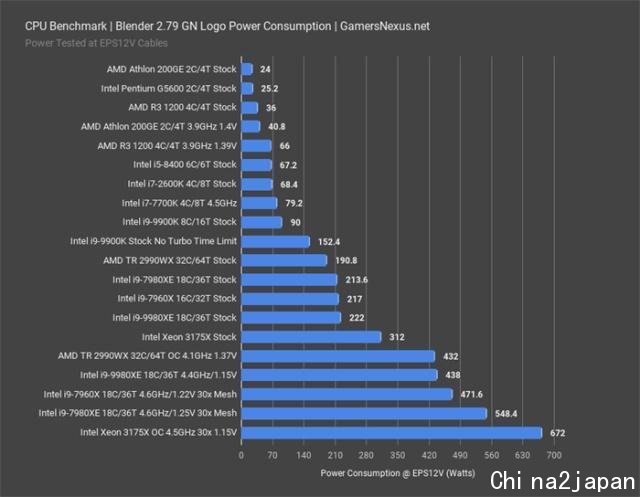

按lz的算法带3175x的主板根本就带不动3175x，不管rog那块c621还是大雕那块c621都是8相pwm4并联成32相
8相70a都被仅仅1.15v 672w的3175x撑爆了
评论
楼上都在说应该打折，个人倒是想知道最大能超过多少
评论
说一下 并联 吧。
PWM 假设时间为T0，DRIVER为T1，而后 MOS上是T2。
（这个是有延迟的，考虑到主板CPU DC供电，这个延迟是非常低，近乎NS级的）
这个是理论值，实际波形是 三角波，后端通过 电容削峰，电感补谷后，近似得到方波。
并联很巧妙的通过 A在谷底，用 B的谷峰，来供电。然后，A在孤峰的时候，B就不出力了。
听起来很扯淡，对不？？？ 那为啥要这么设计呢？
PWM芯片和DRVIER 里面，有一个总要指标，通俗说就是 Hz数了，越高，越贵。
并联可以省PWM芯片和DRIVER成本，如果是纯8相的供电，需要 278K Hz甚至更高的PWM芯片和DRVIER。
（这里企业级主板用的PWM 需要的Hz更高，具体多少，是各家机密不方便提供）。
采用这种设计后，可以砍到一半的Hz。
不考虑商业宣传需求的话：
当 多的电容+电感成本 》 PWM芯片+DRVIER等级提高的成本，采用 真4相，比并8相 划算。
反之 多的电容+电感成本 《 PWM芯片+DRVIER等级提高的成本，采用并8相 比真4相 划算。
结论：并联后，8相，只是 4相出力。计算最大供电电流= 8乘以各路最大值/2
评论
这是散热比较充分前提下的经验公式，对应你的并联主板，具体原理刚好可以看 12 楼。
评论
这个回复看的是哪里的谁写的。。。
评论
并联能到多少效率可以问问那些液氮的3175x
倍相来说，根据kp公布过的数据，1080ti kp上5倍相成10的60a可以输出超过1000w
评论
我写的啊。
评论
那看来tuf b550m并联到8相，实际算4相*50A.这么一看数据合理。。。
评论
打个比方，Z390I 幻影，5相60A的MOS和电感，坛子里用这个板子烤9000K的人很多
理论上270A（大概300*0.9的转换效率）的最大通过电流
那么烤鸡270W的9900K的电流大概是200A（270W/1.35V）
所以可以推论，MOS额定电流值带65%的供电电流还是不成问题的
评论
这个278khz的数字来源是怎么得到的？
评论
通过计算得出。
计算原理如下：
拿 10代INTEL 桌面级CPU为例，
INTEL 会告诉主板开发商，10代CPU的IPVM版本2.67，要求 10代桌面级CPU的均值电压为1.1V。
然后主板厂家会通过划分产品线，来标定各档次主板均以1.1V为基准。
配合各档次主板BIOS里面电压上下冗余调整，比如某品牌 顶级主板，电压在BIOS里面可以按照 0.0005V 为一档调整（0.0005V为假设）。平价档主板按照 0.05V 为一档调整（也是为假设）。
要实现1.1V接近正负0的情况下，很容易的。不容易在于要实现0.0005V一档的。
把PWM发的波形近似按照 正弦波处理，每个波峰的有效值（即电动势除1/√2）的占空比宽度要小于 0.0005V，才能够以 0.0005V为一档进行调整。
即图中红色部分的宽度要小于 0.0005V
反推回来，可以得出一个频率。
但是实际过程中并不是完全正弦波，基本通过之前一代的经验，大致可以推断出频率范围，然后结合示波器的测量，基本上就可以确定到最低值。
BOM经理给出合作厂商PWM芯片的清单，在来挑选PWM芯片。
当然，也存在某些低档次主板采用了比较高频的PWM芯片，但是BIOS里面并未开放到 0.0005V这么高精度的情况，这个是市场方面的考虑了。
PWM芯片越好，BIOS里面电压调整精细度越高，当然成本就越贵了。
高频PWM芯片也是防掉压设计好坏的关键。
防掉压的设计原理，就是 设计的时候，已经可以达到 0.00005V（4个零）一档，实际BIOS常规开放 0.0005V一档（3个零），通过BIOS防掉压列表里面，对应某个基准电压，进行不同的补偿。
这也为为啥防掉压各档次并不完全线性的原因，因为有可能
1.1005V对应防掉压为 1.1005V+0.00005V=1.10055V，
而 1.1100V对应防掉压为 1.1100V+0.00200V=1.11200V.
而且各版本BIOS有可能对防掉压列表进行修改，甚至针对各型号，各步进的CPU进行修改。
最后，品牌机，由于一次大批量采购同步进的CPU，并且也没有啥子太精细化电压调整需求，一般采用的档次和DIY主板常规级别的即可。
这也是为啥品牌机一般很少出带超频功能的机器。
评论
照前面很多人的算法，华硕在z390时代那些给cpu部分才4相并联50A的M11H，M11F根本带不动9900K超频才对，囧。
评论
drmos转换是有损耗的，损耗到后面就全变成发热。一个mos那么点大的空间，如果有3w的发热就受不了了，现在普通的vrm散热模块基本上也就处理3w每mos的发热就差不多了。那么就算我们只有1v的输出电压加上90%的转化效率，在30A通过电流的情况下就有3w的发热了，更不用说我们cpu一般电压在1.2以上，而且drmos转化效率也不一定有90%。50A的标识可以理解为绝对上限，真要达到50A的标称值需要你一个很大的pcb上面只有一个drmos在那工作并且上面有个猫头鹰d15来压他。
评论
你那个图并不是并联，你那个图是2相。
MOS并管就是“真MOS并联”。
评论
可以使用更高的频率来达成 这种效果。
如果 8相并联的频率比 真8相只出的频率高一倍，那么 8相并联 在PWM端设计供电能力 是和 真8相只出 相当的，
只看 8相并联 后端的MOS，电感，电容等器件的构成。
但是实际目前没有主板这么设计，
大多数 并8相的 PWM发射频率 没有 达到 真8相的 一倍或以上，后端 MOS，电感，电容等器件 会比 同路数只出支出的要稍微差一些。
以上200K 和 400K 只是比喻采用，并不代表实际产品。
评论
PWM一个通道接 一个 DRIVER ， 控制2路，我们称之未 并联。
PWM一个通道，倍相器件成2路，接2个 DRVIER，控制2路，称之未 倍相。
如果是 倍相， 每路 MOS端 实际 波形 不一定完全 等于 PWM，这要看 倍相器件的能力。
评论
你所谓的并联，我称之为“并管”。并管的上桥双管是同时开启的，下桥也是。
如果是按你描述那样子，就不需要mos了。一开一关、一关一开，不考虑交界区，等效为一直开……
评论
什么叫(真)多相,一图流，以六相为例：
什么叫倍相，一图流：
评论
我咋感觉 咱两 是不是 搞反了。。。
评论
大佬，并联是什么样子的，并联的两路是共同分担（提供）电流的吗？（就和基础电学里面的并联的所有电流加起来=总电流）
评论
答案是最大理论输出电流就是400A，这个问题很多行业外的人很难理解，因为这个问题分析需要从瞬态的角度去分析。 首先要理解一个概念，DRMOS标称最大电流是50A，这里的最大电流这个指标的实际意义是指MOS有理想散热情况下在该电流下能连续稳定工作。上面这句话你仔细品品就会发现，DRMOS对电流其实并没有最大限制，限制大小的其实是发热量，那么已知I为电流，R为内阻，MOS发热功率P=I^2*R，但是实际发热量Q1=Pt，t为做工时间，而散热能散掉的最大热量为Q2（为固定值），当Q2=Q1=Pt=I^2*R*t的时候到达工作极限，则I^2=Q2/(R*t)，注意这里分析是以连续稳态工作分析的(MOS长时间导通t1)，实际上在t1单位时间内mos管的导通多次且总时间t2远远小于t1的时间，这就是PWM的占空比概念。所以可得实际导通时间t2<t1代入I^2=Q2/(R*t)，t变小I变大，所以瞬态分析的话瞬态实际电流其实远远大于50A。多余电流（电荷）会存储在电容中以供使用。
所以多相输出每一相在交替工作，但是只要理解其实每一相的标称输出电流(mos的规格)实际上指在这个周期内的统计分析平均值，实际导通瞬间最大输出电流是远远大于标称值的就行。
造成LZ这种误解的原因是拿了“多相输出每一相在交替工作”这种瞬态分析的条件去引入“DRMOS标称最大电流是50A”这种统计分析的值进行计算分析。
你这里说只是4相出力是错误的，应该是对于电压调节只有4相出力，但是电流供给上8相是全都出了力的。占空比实际上主要只是影响电压，电流不是完全由占空比决定的。
评论
专业啊，理论400，实际散热不差的话加个损耗，对折也有200A.
评论
实际上DRMOS一般在标称电流的70%以上效能就开始变差了，发热就很厉害，我看了下大概90%的时候效能只有85%了，但是50%的时候有95%以上，所以只要主板散热靠谱安心用。
评论
提高效能也是新一代drmos的提升方向，看旧款的ir3550/3575最大标称电流下效能85+%，新的tda21xxx可以全曲线90+%
评论
