前情提要：
梦 幻 联 动：https://www.chiphell.com/thread-2012882-1-1.html
MSI：
打问号的板子是某个RD不让我说的型号;简单谈谈MSI Z490板子吧：
1.Godlike供电没啥好说的，mosfet很暴力；Godlike这次搭载了雷电3，而且还是最新的Titan Ridge主控(https://zhuanlan.zhihu.com/p/111208248)，我不是很清楚是在板子上内置了DP In接口还是DP In位于挡板上，但因为存在雷电3接口，所以Godlike支持不带F的型号的核显输出，因此存在VGT。
2.ACE直接砍掉了VGT，不滋磁核显？看来是超频+独显特化板子，没有雷电也挺可惜的。
3.Z490 GAMING CARBON WIFI和Z490 GAMING EDGE WIFI名字不同，但是供电很类似，方案和ASUS惯用的强化并联一样，砍掉了倍相器，但规格依然不错。
4.同样很猛的还有 Z490 TOMAHAWK，不知道MSI是不是想把TOMAHAWK定位拔高。
5.Z490 GAMING PLUS和Z490M GAMING EDGE WIFI很奇葩，名字和上面两位类似，但是供电是MSI Z490里供电最菜的，尤其是EDGE款，带M和不带M的供电差异其实挺大的。
6.全系列都是8+4pin起步，看起来牙膏厂这代供电压力很大。
ROG：
1.ROG系列比上代Z390良心好多...，尤其是M12H，比M11H强太多了。就怕价格不给力...我个人觉得M12H如果便宜会很香。
2.M12E的定位基本和MSI Godlike类似，不知道那张雷电3卡是不是附赠的；由于M12E/F/A都砍掉了VGT，所以带核显的CPU无法输出，使用雷电扩展卡时，只能从独显上连接DP in来获取雷电3的视频输出能力。
3.M12I和M12G莫得了...
4.STRIX系列进步也很大，也可能是牙膏的供电需求太大了，Comlet lake-s 欲 求 不 满
5.Z490-G和Z490-I看起来规格也不错，但不确定PWM控制器和具体每相拥有2组还是3组DrMos，毕竟Strix X570就有1相3组DrMos的骚操作。
6.ASUS看起来是以后都不会再采用倍相器的设计了，似乎他们认为TEAMED POWER的设计更适合超频；
7.ASUS的CPU供电Pin都是加强过的，所以8+4也不会构成瓶颈。

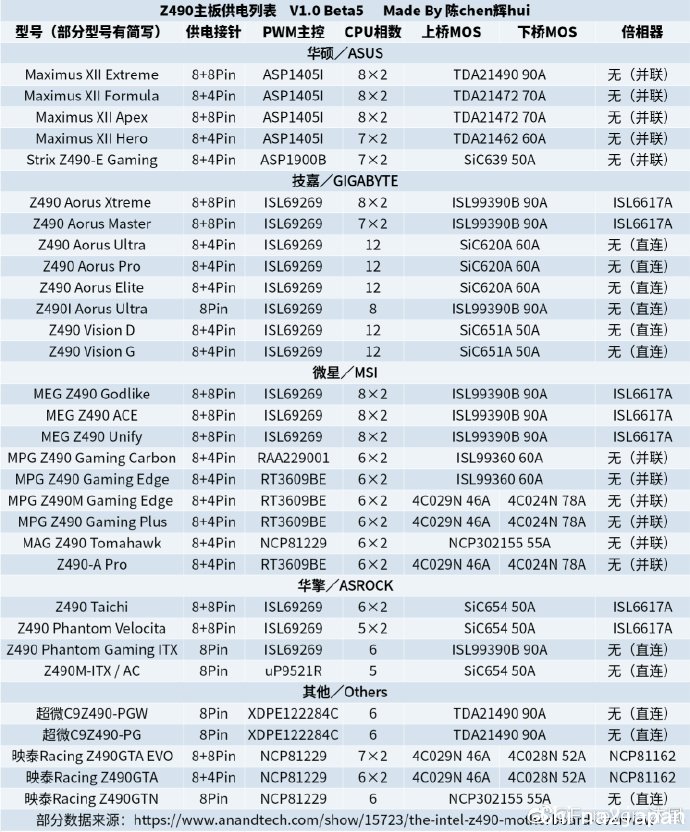

[email protected] (567.81 KB, 下载次数: 0)
技嘉：其实今年技嘉Z490蛮强，仔细看了一下：1.Z490 I AORUS ULTRA太强了，目前Z490最强ITX板，ITX爱好者可以考虑，8组和旗舰一样的90A DrMos，这也太猛了8;
2.对比X570上那颗疯狂的原生16相XDPE132G5C PWM主控，技嘉旗舰Z490的PWM主控还缩回去了，但这个有原因，XDPE132G5C只能支持单路Or双路输出，ISL69269可以三路，能照顾VCore+VGT+VSA，可以支持某不能名状的Intel处理器。3.AORUS Xtreme Waterforce和AORUS Xtreme是旗舰，这个配置是应该的，但是AORUS MASTER很良心，次旗舰定位基本只阉割了无关紧要的VGT，希望价格能便宜点。基本定位就是对抗MSI ACE的。4.ISL69269最大的优点是能三路输出，支持12相并不算是最强。但技嘉的骚操作是在中端板子上只使用一路，12相全丢给VCore，没有完全发挥ISL69269的优势。不过这样可以省下6颗倍相芯片的成本，PCB布线简单很多，也算有道理吧，延迟也会稍微低点。如果这堆原生12相的板子价格够便宜的话也是不错的，很难想到第一个把原生相数这么高的PWM主控下放到中端板子的...5.因为前面提到的骚操作，所以技嘉大部分Z490的VGT和VSA都得再使用独立的PWM控制器。6.全系列DrMos，这也太狠了。。。
评论
奇怪，缩放有问题
评论
科普的不错，虽然我一个都买不起
评论
你说的那个RD是不是……
评论
是谁呢？
评论
来顶一个
评论
是她，是她，就是她,我们的朋友小讹诈~
评论
哇
等等 那RD是誰??
评论
我瞎猜是楼上的toppc lin（开个玩笑）
评论
一代出4张旗舰还是nb，个人觉得不让说那两张好点（考虑到价格
评论
618会有神价不咯？
评论
又开始我分析很透彻但是不会买系列了
评论
ITX的供电是不是还是那么烂
评论
微星这代型号出的少了点啊 而且也开始并联了哇。。
华硕呢？？华擎呢？？
再加个翻车嘉，好像现在主板也就剩这几个牌子了
评论
还是intel牛，10C20T的U就能让一众Z490的供电规模，赶上并超过拥有16C32T的核心AMD的X570板子了。。
评论
X570? 都超TRX40水准了, 还用了支持三组SVID的新PWM
评论
trx40的一把16相70A出来的时候我觉得供电这么夸张，结果主流桌面已经8*2*90A难道10900K能破400W不成
评论
问号不就是Unify的ATX和ITX吗…
评论
看到最下面我们的老朋友，
4C029N+4C024N，差点笑出来
评论
所以才说还是INTEL牛，每次出新U，换新接口，板商都是欢乐无比~
评论
你呀，现在开始拿着软柿子捏了
评论
什么渣渣表格啊
评论
评论
MATX党十分不爽
评论
itx呢 490这种玩意不就买个itx破个内存记录的吗
评论
感人噜，z490太极还在用50a的mos sic654
评论
支持LZ大作！和之前猜的一样，Z490供电大幅强化，14nm++++++++火力十足
评论
我什么都不知道哦
评论
ROG的加进去了
评论
垃圾，华擎我都不想碰了我觉得还是原来那种“不需要这种辣鸡”的画风好！
评论
会被MSI打的
评论
要有技嘉的表格，也补充下，就完美了。
评论
没时间了，以后有时间再看吧
评论
apex这是砍到废的感觉啊...感觉最多再来一代可能要砍了
评论
看主频和核心数，高负载真的可能。。。
评论
msi还在用上下桥.....这什么情况....
评论
z2e的70a drmos还没摸到手，z490就标配90a了。。。
评论
只看器件，90A和50A差价多少，几毛钱，几块钱，几十块钱？为何现在选张主板要看到器件级别？
评论
https://pokde.net/system/pc/moth ... -hero-wifi-preview/
外国的M12H拆解好像供电是60A的
评论
嗯，多谢，我是看到B站有人拆解说是TDA21472
评论
APEX供电竟然不如extreme了，青春结束了
评论
微星X570 TOMAHAWK推出咋这么慢呢
评论
微星被隐藏的是Unify吧，还有一块是itx unify
评论
你看这个咋样评论
倍相控制Intersil 6617A帶a的是新增負載平衡
评论
第5点是把我这个matx用户击沉了么……
评论
Z490M GAMING EDGE WIFI怕是销量很惨淡了，不过MSI好像也不打算在大陆销售这款，或者少量供货
评论
看来技嘉没人权啊
评论
技嘉的也蛮强的
评论
好期待
评论
写完了
评论
？？？？enio给我买GA Z490I吗？
评论
华擎的itx供电怎么样啊？貌似也是90a
评论
华擎，no，不打算做了
评论
收集整理辛苦了，不过技嘉那段讲到主控的时候应该都是ISL69269吧，ISL99390是那个90A的DrMOS
评论
多谢，已改正
评论
微星的itx是不是憋大招不让发！引入了两根32g皇家戟想看看哪家itx超内存强一些
评论
反正你啥都不买，管它是华擎还是打人硕。。。
评论
低端原生12相好评啊。原相无敌！
评论
就是希望你给我买
评论
你都是找富婆雨买的，关我啥事
评论
这代还是建议大家都略过吧 14+++实在没啥兴趣了
评论
评论
在贴吧里看到微星Z490i是8相90A mos？感觉要起飞，华擎Z490i幻影只有6相90A
评论
技嘉牛逼，BIOS可以垃圾，但堆料绝对不能输！
评论
评论
22楼妳女盆友说的啊~
评论
好奇技嘉12项为什么不用倍项？
评论
正好看反了
评论
你是不是看错了
评论
修复MSI战斧错误
评论
看上映泰evo才1599。。怎样？
评论
那你要去问厨房哥
评论
最值得买的ITX应该还是MSI的MEG Z490i 超CPU对ITX来说够用就行（毕竟散热才是瓶颈） 超内存是重点 板载了Titan Ridge的tb3芯片 预计会成为黑苹果的首选
评论
JusesLike?
评论
求更新吹雪
评论
等等MSI的ITX吧...毕竟570都没出ITX版型 是不是这次490憋个大招
评论
华硕这次还有个12+2的ProArt。。
评论
指正一下，AORUS ULTRA、PRO AX是12组55A，Elite是12组50A，官网数据。这次技嘉的供电深得老黄精髓。
评论
给力给力给力给力给力
评论
当然是AMD YES啦
评论
小型化反应堆么
评论
做个记号
评论
这种直观对比如果再加上定价，感觉是非常棒的选择依据。
好贴要顶。
评论
ULTRA和PRO AX是60A的，这两个的drmos是SIC620A，实际上是60A的。在SIC620A的specs sheet里, 给的是125c Tpcb + 300khz, SIC620A=55A ; (100C=60A)
Elite,Vision G和Vision D都是50A的SIC651A，12项直出，总共600A,这参数放华擎里只有Z490太极是这样的，但是太极不是直出，所以还不如技嘉这三个板子。
评论
最便宜的技嘉Z490 UD和微星 Z490 GAMING PLUS，怎么选？
差价一百多块钱，配10700K，3600内存，不超默认用！
评论
Z490UD供电好一些，多一个为RKL准备的M.2,不超默认用的话推荐Z490UD
评论
华硕490I是多少A的
贴吧看到有人嗮图 是IR3555M，60A还是70A忘记了
评论
感谢楼主搜集，求更新一波。另外有两点：
1.Z490 AORUS Elite的供电MOS管和Z490 VISION一样是SIC651A，是50A。
2.看了一些评测，严格来讲Z490 AORUS ULTRA、PRO AX的供电MOS管SIC620A是55A。
评论
期待会做AMD B550的表格吗?!
评论
这次的刀锋MATX这么垃圾。。之前和CARBON基本一个用料水平怎么没有华擎
评论
所以.....AORUS MASTER和m12h应该选哪个....纠结....
评论
看来这一代暗黑可以买
评论
老外的測試是以溫度來看供電
你講的主板在裡面
供電堆料只是其中一個環結
评论
实测看来B460M迫击炮比Z490UD供电都要强
评论
其實 我們X570入門款那件事之後
就開始調整"用料"溫度"
等各種改善方法跟成本百分比計算
我不覺得B460迫擊砲供電比UD強
但 總合方案下來後 效果算不錯就是了
但 好笑的是 我們改善了
當初找十幾家媒體修理我們的那家
竟然開始改口對外說 溫度低沒用!!
看得我有點傻住就是了
但 供電溫度過熱 進入雪崩式熱阻時
確實只有斷電保護一招
這也是能不能撐住頻率的關鍵
评论
入了Z490 AORUS MASTER感觉不错.主板一直倾向于技嘉
还有另外一台是M-ATX
看了下带wifi的M-ATX只有华硕了.凄惨红什么的不想碰.有阴影
现在基本确定只能是Z490-G GAIMG了.可是10600k又迟迟不开卖...要是上个10500又感觉特别亏...
评论
买了msi mpg z490m gaming edge才看到这帖子，原来供电这么拉胯
评论
