日本电子维修技术 主板ASRock Rack妖厂新神板TRX40D8-2N2T




https://www.asrockrack.com/general/productdetail.asp?Model=TRX40D8-2N2T

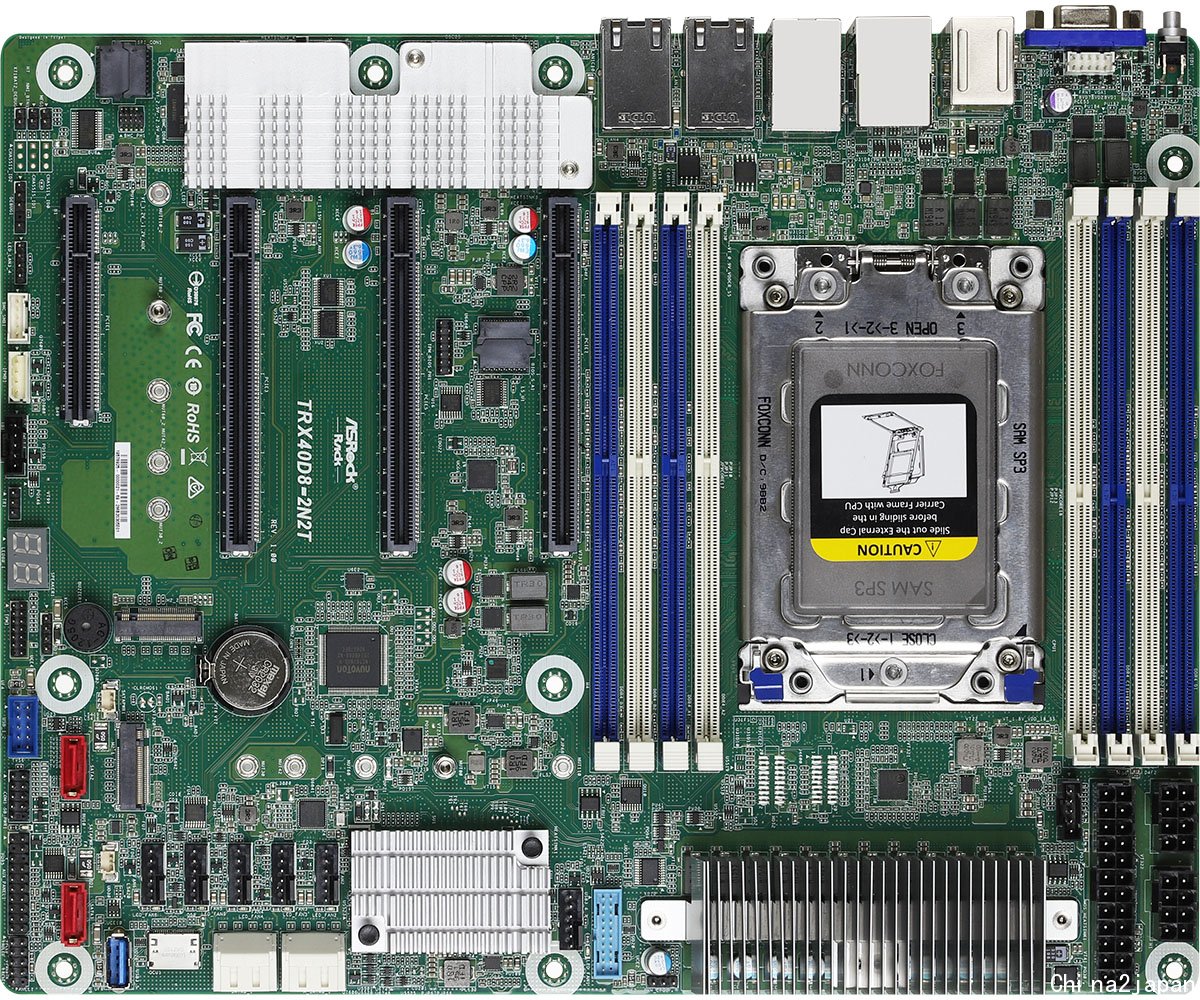

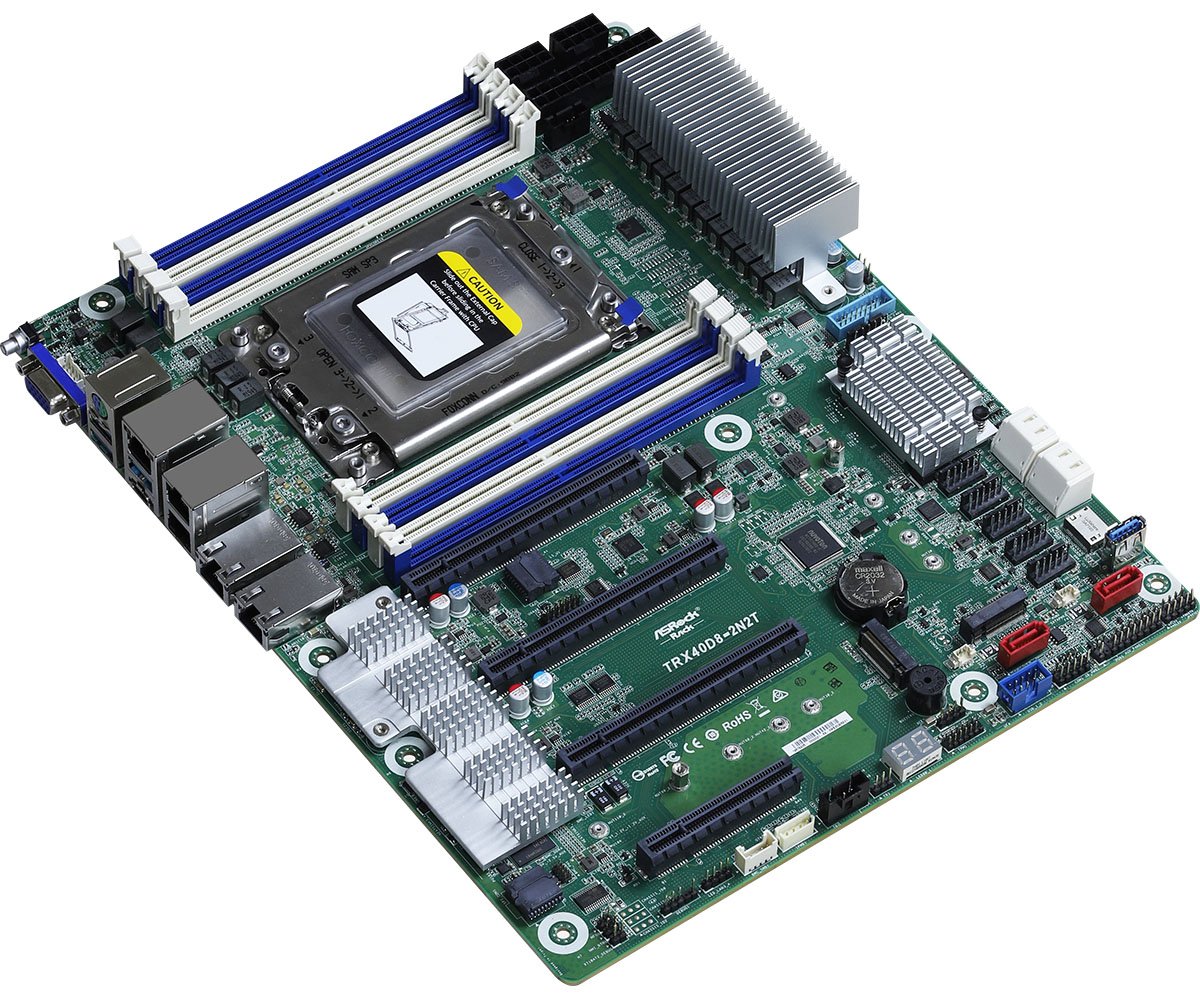

最牛逼的TRX40板子已到来, 集服务器, 工作站, NAS为一体的全能型选手

万年单路ATX

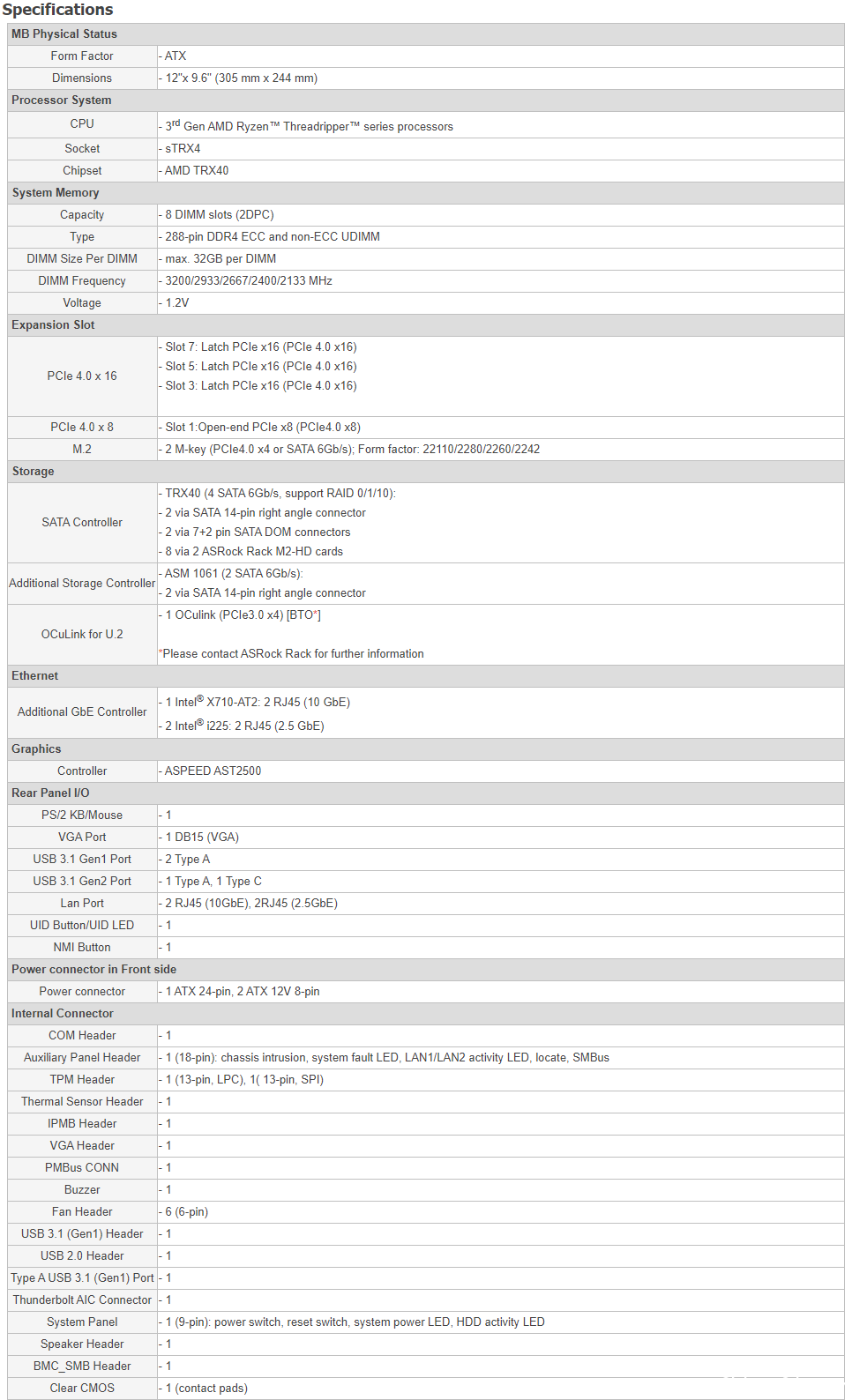

PCIe 4.0 - x16/x16/x16/x8 + 2*M.2 22110 x4, 目前没有手册, PCIe分布还不是很明了, 不过猜测最后一根x8和2个M.2共享

PCIe 3.0 - OCuLink SFF-8611 x4连U.2 SSD

Intel X710-AT2 10GbE 双口, 牙膏最新10G/5G/2.5G主控

Intel i225 2.5GbE 双口, 牙膏最新2.5G主控

BMC ASPEED AST2500 + IPMI网口







评论
I225照理说是PHY啊,AMD主板芯片组没MAC地址怎么搭配I225?

评论
没看见ipmi,这个是工作站系列吧

评论

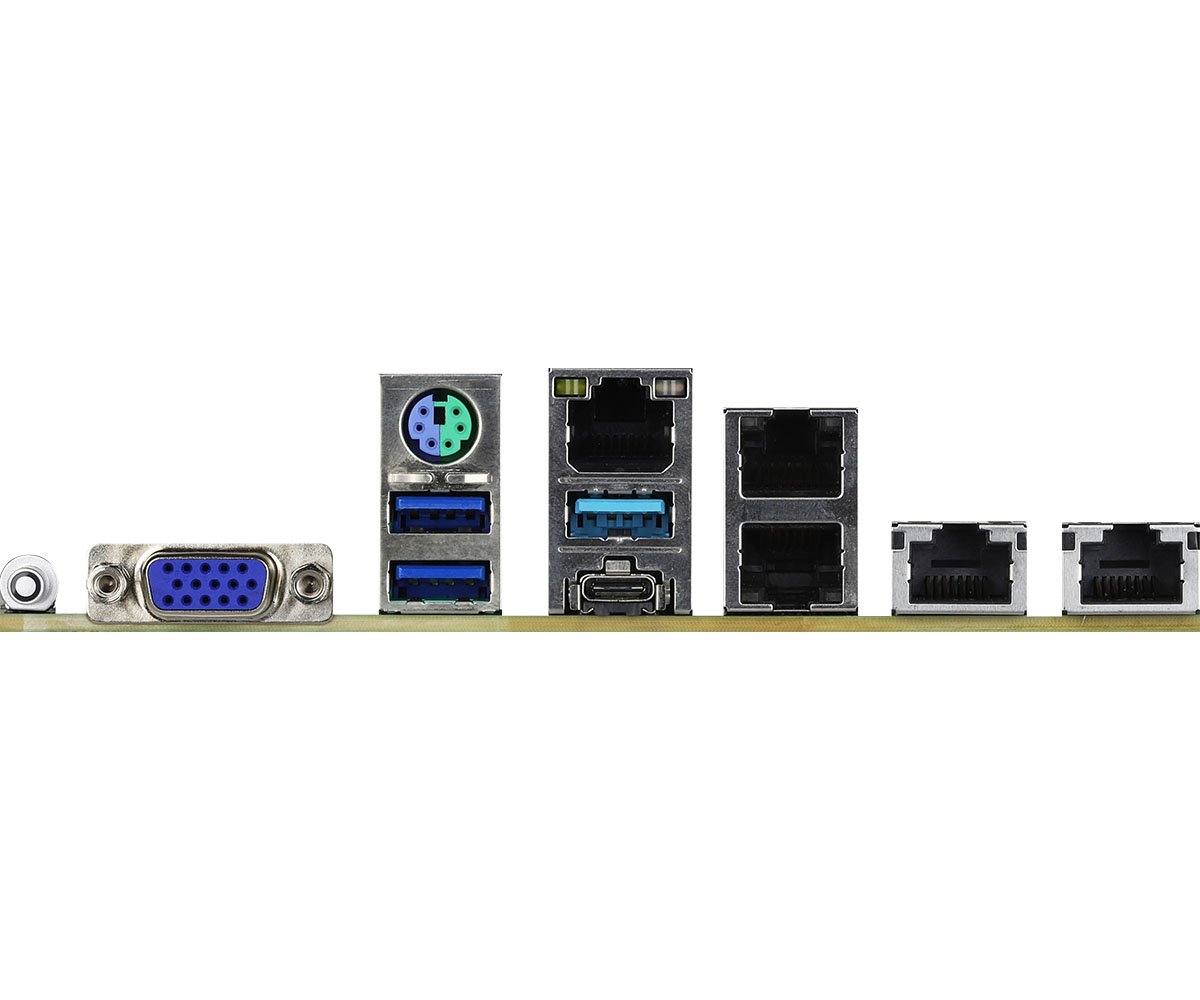

显然具备ipmi,你看两个usb之上独立的网口,还有AST2500

评论

白色散热片下面, 这是全能杂交款

评论
我连AMD 3300x都买不起,因此本主板对我没有意义!

评论
这个芯片组散热片有点小啊

评论

Ethernet Controller 不是单纯PHY,单芯片有完整功能

评论
X399那款的正统后续

评论

i225也分LM和V啊,两种不一样啊

评论

这种是直接暴力风扇吹,而且靠前,先体验到冷风,会好点吧

评论
这个是不是能用pcie 4.0 x16直接扩8oculink的U2的固态

评论
这个做工作站很暴力啊

评论

鳍片上没准还有位置DIY风扇呢,绑带大法,孔位配件。

话说这个CPU朝向,垂直风道会更好吗?


评论
就差款matx 或者干脆itx trx40,这代就算圆满了。

创新还是要看华擎。

评论

服务器板子都是顺着插槽方向吹,算垂直风道吧,风向都是垂直主板,这种主板上显卡涡轮的比开放的好

评论
为什么视频接口是VGA的

评论

你再买一个来当冤大头

评论

你买一个我拿5700XT给你换

评论
我喜欢这个主板,支持ipmi,万兆网卡,u2接口,pcie4.0

评论
永擎主板,哪里有放心购买渠道?售后跟京东自营一样放心的渠道。

评论

i225-LM啊

评论

当然可以

评论
超级软路由

评论


板载图形芯片,服务器主板标准操作。我见过只给2d功能的集成芯片。

这次是gcn的吗?

评论
why not epyc?

评论

板载BMC(Baseboard Management Controller)模组中都会包括集显, 其中ASPEED最新一代是AST2500

评论

EPYC板子已经很多了啊

评论
不入不是人系列。。。。终于等到一块我(可能)买得起的,内存槽和主板短边平行的主板。构建良好风道,由此做起。

评论
这布局太通透了不知道价格怎么样,不过这主板布局太喜欢了

评论
就看价格了,有点想要

评论
ASRock Rack 和 ASRock ,真的是河东河西,河南河北,

评论
还是新出的matx牛逼  22块u2 加两个m2
还有sas接口

评论

单相思还嫌弃人家

评论

那是EPYC...六通道残血带宽还不如四通OC, EPYC直接ROMED8-2T就好了, 不需要考虑

评论
还是EPYCD8好看
PCIE堆满
存储全换mini SAS HD和oculink

评论

板载图形肯定是2D啊,当然,可以用CPU的资源来计算3D,玩游戏10fps以内,CPU还满载了

评论

要看哪家会做pcie 4.0 转 3.0 的plx卡了。

评论
这布局,这散热器方向,都是暴力风扇直吹设计啊。。。。

评论
板子很舒服

评论

你可以搞个当all in one啊

评论

有了,不搞了

评论
永擎是不是在服务器上挣到钱了,这几年发新品的速度非常快,

评论
华擎的众多配置近乎完美的板子,都有一个小问题-USB太少。。。外接HUB怪怪的,PCI-E转接卡口太少不够用。。

评论
vga  这辈子 是去不掉了

评论

PLX是特指的那个公司的芯片……
如果要实现PCIE4.0转3.0的话已经有了啊,B550不就是吗
只要需求上去,祥硕肯定会不甘寂寞,推出独立版本的

评论

这个真是尴尬

评论

这个算不错了后面3+1*USB-C, 板子本身还有一个USB-A, EPYC的板子那才叫少得可怜, 超微通常都4个, 妖板只给2个, 只有ROMED8多了一个USB-C

评论

你提到的是“这个是不是能用pcie 4.0 x16直接扩8oculink的U2的固态”。这个显然是说那些add on card,不是说芯片组。

所以就看什么时候会出pcie 4.0 转 3.0的pcie switch 卡了。
芯片已经有了,但是没有看到过成品卡。

评论
官图的供电散热鳍片就是歪的~~ 真的是不修边幅啊

评论

那个扩展oculink不是我说的啊

不过AMD现在的芯片组就只是承担一个PCIE Switch的功能,所以我觉得如果祥硕愿意,完全可以把B550给改一改单拿出来卖的。。毕竟祥硕之前还卖过PCIE3.0 x8转四个x4(m.2)的switch芯片

评论
这散热片。。。。

要是有不明真相的人直接塞到普通机箱里了。。。

BOOOOOM

评论
傻了,着供电散热片,牛逼
能把一根x16拆成2根x8布局就好了,没那么多显卡需求,还是喜欢多些插槽插不同扩展卡

评论
华擎的这些板子买不到零售是最大问题。。。

评论
这主板看样子很能超啊

评论

永擎的话直接找tb上那几个景丰订就行了

评论

早问过了,有最低起订量要求。

评论

那就直接给永擎发邮件让他给你安排经销

评论

所以我说的是没有零售渠道。
哦,看错了,我以为你是回我贴的那个。
