我先捂住脸，这个问题困扰了很久，还请各位大能进来狂拍..
首先家用路由器，软的也好硬的也好一般得自带了交换机功能，譬如那几个lan接口...
这里约束一下应用场景，如果千兆路由器外联千兆光猫，外网带宽固定为100M，家用连接设备不超过10个；

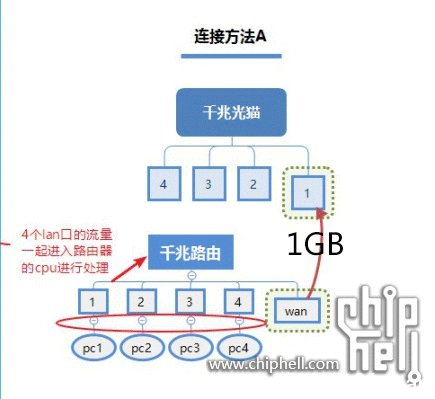

情况A：lan口直连的设备通过下图最左侧红圈里的总线（总线带宽未知）来连接lan口和路由器的cpu，
连接方法A

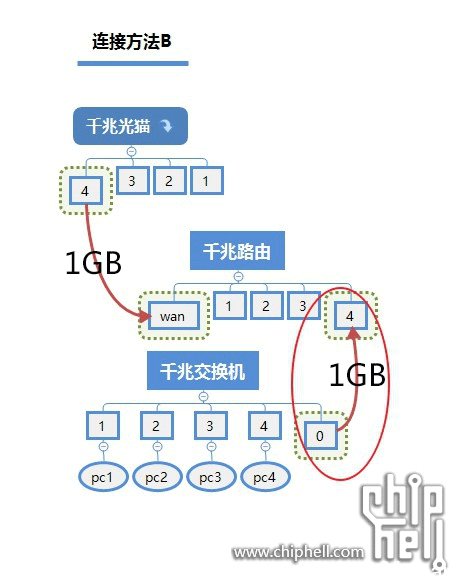

情况B：有线设备都接入交换机，交换机连接路由器单一的lan4（下图红圈为千兆口对连），
---------------------------------------------------------------------------------------------------------
那么同样是lan数据最后要进出路由器的cpu做处理，就AB两种接法而言，有什么性能差别？会差多少呢。。。
评论
贵的交换机都是贵在vlan啊dhcp snooping啊端口汇聚之类的功能上,你没这方面的需求用起来就没区别
你上面那个问题,推荐的接法是路由器一根线到交换机,其他内网设备都接在交换机上,这样内网设备之间都是走的交换机背板带宽,只有到路由器wan口的流量需要走uplink
评论
内网设备之间都走交换机背板带宽，这一点上肯定是杠杠的！
主要我有一个地方没想通，就是内网的有线设备，直连路由器各个lan口（看上去流量好像是分散在路由自带交换机的各个口上的），与通过交换机连接到路由的某单一lan口，两者之间有分别吗？
评论
你约束的应用场景本来就和专业千兆交换机无关啊，你讨论的意义在哪里？
评论
小米手机 和苹果手机的区别
评论
用不到就算了，不必强求
评论
就是等于两个交换机啊,A在路由器LAN口,BC都在交换机上,这时如果AB之间在拷东西,C上网的速度就会受到影响,如果ABC都在交换机上就没这个问题
评论
家里20多个网线口，不得不用交换机…
要是有限设备少用路由的足矣
至于专业的功能都用不上
评论
首先明确一点，路由器基本=路由芯片+交换芯片，当然不同的路由器实现方式不同，就像PC机的主板，有的PCIE是直连CPU，有的是PLX转接。现在的光猫一体机也无非是在路由器的前面再加一个光模块和调制解调能力。
然后再明确一点，现在的交换芯片在产品适配的环境中都是线速，应该不存在千兆交换机或者路由器的交换性能不足的情况。要达到线速，根据接口个数和带宽简单计算就可以明确对交换芯片的包转发率的性能要求。唯一的性能差异只是延时，带宽都可以跑满的。
你上面提到的AB的性能差异，假设你的外网带宽无限，B这种方式下，你的交换机上有2个有线设备，同时在访问外网或者路由器上挂的NAS，这个时候的瓶颈就是你的交换机到路由器的那根线只有1000M，满足不了2个设备一起的2000M需求。
评论
没错没错，我是这个意思，所以我应该问，假如专业交换机解决的是下联设备之间高速转发的问题，那么当它带着下联终端去上联路由器连接外网时，怎么才能解决你说的一根线的uplink的拓扑问题？
评论
@InuYasha 一般来说，路由内置的交换机功能比之专业交换机肯定弱，那换言之，如果有一部专业交换机，有什么办法关闭掉路由的内置交换功能，用专业交换机取而代之，并且不产生我案例中B拓扑里面，一条线上联到路由产生的单千兆端口的限制呢？还是说这是无解的？
评论
好点交换机都带多个SFP接口
评论
就是一根线连接路由器LAN口和交换机啊
你路由器都是家用的傻瓜路由器了还打算搞什么高端方法连接交换机?
你有万兆wan口的需求吗?有的话上软路由配万兆光口网卡连到交换机的万兆SFP+上
没有就别瞎折腾
评论
嗯，如果是10G sfp口的路由应该就ok了，只不过大多路由都是千兆口
评论
路由自带的交换一样是跑满线速毫无压力的。
如果路由自带的LAN数量够，那就单路由搞定。
如果不够，就把可能大量通信的设备挂在同一个路由/交换机下，减轻uplink负载。
实在是不爽，那很多简单路由也能双路汇聚上联，这个特定功能不比网管交换机差。
真的想不开，那就万兆呗。
评论
不不，兄弟说的诉求比较猛了。其实交换机一来可以扩展有限的端口，二来下联设备都通过它的背板高速互通这是好处，只不过原场景里，设备都是独享路由器千兆口，现在每个设备被交换机汇聚到路由器单个千兆口。我不知道前面一种场景里，路由器内置的交换通道总带宽是不是物理端口总和。如果也是一千兆，那就和交换机汇聚过来一个样没区别了。
否则，除了上万兆路由，好像没什么好办法对吧
评论
我大体上捋清楚了，其实我想说的可能是，路由内置交换机和路由通讯的能效 与 路由单口下联交换机能效 之间的区别。。
有这个想法主要是源于，手头如果有个独立的交换机，怎么连接才能比较好的做到整体拓扑环境里，路由器干路由的事，独立交换机干交换的事，将资源合理的分配并连接到一起。
评论
一般情况下，线速 > 路由NAT能力 > 入户带宽，而你对比的路由器内部带宽和路由器-交换机上联，显然都在第一层级，完全不用操这个心。
评论
你把你环境画个拓扑图吧,我看看你有啥需求需要设计的
评论
1. 更高的交换速度
2. vlan
3. lossless network
4. 更多端口
折腾下来，感觉家里用的话，10G的光口有8个，1G的电口16口，基本也就够了。
评论
一步到位大法。。那你的交换机怎么上联到路由的，一根线过去么？
评论
你说的对，如果以最终接入外网的限制看，似乎不用担心这些。
我扒拉到一篇东西 http://www.docin.com/p-615276054.html ，如果说路由器内置的交换模块到cpu的带宽要大于千兆的话，那我交换机单线接到路由单个lan口是不是意味着亏了？
评论
是，很简单。
评论
抱歉，我的失误，我把顶楼重新编辑了一下上了图，明确了一下困惑的地方！
评论
顶楼帖重新画了张图，
经过提点我大体明白了，我大概就是担心路由器内置的交换模块内联到自己cpu那条总线的带宽，这条未知带宽如果大于千兆，那方法b除了实现诸如扩展端口，实现vlan管理等之外，似乎对提升路由器处理lan口数据的效率不大？
评论
我的失误，顶楼重新编辑上图，修正了一下描述！
评论
没错 除非是接在路由口上的设备和下联交换机设备之间传输会有瓶颈 如果能保证仅在交换机上连接设备 那么已经达到性能最大化
评论
我是觉得，如果路由器那个内联带宽要是大于千兆，那交换机的连接方法b由于受到千兆口对联限制，岂不是有点吃亏？
评论
两种接法都是1GB的带宽,除非你需要访问路由器的CPU自己产生的超过1GB/s的数据,这在家用路由器上是不可能实现的,还没明白?
评论
千兆 路由 = 路由器 + 5口交换机, 光猫也是这样. 它有几个口里面必然有交换机芯片路由器上的Lan口有没有可能是共享1Gbps的带宽？
交换机的话，看背板带宽了。
评论
多谢，那我就没必要浪了，弄个带网管的千兆交换机就行，没必要折腾什么企业级光口
评论
眼下用的是那款k3刷了openwrt，就看k3厚道不厚道了。。。
评论
可能楼主是担心，例如pc1和pc2互访达到1GB/s的带宽，同时pc3pc4要访问互联网，发生网络瓶颈。图2的接法应该就没问题了
评论
你顶楼的是独立交换芯片，看看mt7621这类内置交换的架构。就算带宽没优势，延时也应该有优势。
另外，交换部分的流量是不通过cpu的，所以除非你上联超过千兆，否则随便怎么接，网管与非网管也不会有区别。
总之，只要口够用，设备越少越好。
评论
说的也是，其实独立交换机的延时，譬如netgear这种起步，大概也就15微秒的样子。可以接受。我那个顾虑其实不是交换部分的，是有线设备在两种接法上和cpu通讯的带宽和延迟差别上的 不过就像你说的，如果仅仅是交换过程（交换不走cpu），那我这个顾虑其实就不存在了。粗略的看，lan流量要是走cpu估计是发生在和外网联通时的需求吧，或者还有一些其他我忽略的需求。
评论
假如像foxsheep兄说的，交换部分的流量不走cpu，那。。。似乎图1那种接法也没关系的样子
评论
你的这个图不太对，路由器的WAN口之所以是WAN口，是因为它直连CPU独占一个以太网控制器（即使在一些非直连，通过交换芯片上行到CPU的硬件结构中，也会通过VLAN隔离来保证CPU到外部WAN口的直通，以及WAN口与LAN口间的二层隔离），而WIFI一般是通过PCI/PCIe或者USB通道连接到CPU，然后所有的LAN口作为交换芯片的外连口，通过交换芯片的上行以太网接口连接到另一个CPU以太网控制器
我不知道WRT54G的硬件结构是怎样的，但是它是个比较古老的路由器了，拿它做参照或许是不太合适的
评论
生成树协议防止环路 链路聚合 端口安全 hsrp和vrrp这些冗余协议
评论
首先，楼主才10台设备。基本几百块的路由器都能满速没什么问题。
其次交换机没有WAN口，有WAN口的都是路由器。
最后，不能说叫专业交换机。就是核心交换机这个类型吧，其带宽速度达到几百G，其速度是路由器无法企及的。另外还有100G接口啊 什么的，甚至是你这一辈子都不会接触的杂七杂的协议
