5月18日日更新
①宰相Z13装机贴https://www.chiphell.com/thread-2325692-1-1.html
②机箱尺寸调整为335mm长*255mm高*170mm宽；对显卡的兼容性提升到320mm长141mm宽61mm厚；风冷散热器高度支持到138mm。
③机箱内部结构有调整，以下为调整图
2021新的开始！论坛潜水几年，作为ITX的爱好者，一直想自己设计一款机箱，过去几个月我也一直在为这个梦想构建，现在它基本成型，我将在这里记录它从图纸变成实物的过程。
我给这台机箱起名“宰相”，型号Z13；这个名字来源于“宰相肚里能撑船”，在这里用来形容Z13的“肚量”足够大
现在Z13已经进入打样阶段，在帖子尾部我会持续更新打样的进度
另外一款5.6L的小A4也同期在打样，喜欢小箱的朋友可以看看，链接https://www.chiphell.com/thread-2303244-1-1.html
以下是这款机箱的硬件支持
机箱尺寸 330mm长*255mm高*170mm宽 机箱体积 14.4L 显卡限制 320mm长*141mm高*61mm厚 主板支持 ITX 电源支持 SFX 风冷支持 高度138mm及以下 水冷支持 240冷排 厚度30以下 12025风扇 顶部散热风扇
12015 硬盘位2*2.5寸硬盘
评论
这层楼将专门回答疑问
1.针对有些坛友对wifi天线突出与外壳冲突，外壳怎么安装的疑问实际上外壳并不是直上直下安装，机箱后面的突出物主要有三个(如图1），外壳是先向后偏移10mm左右的距离，再向下移动（如图2），快到底的时候再向前偏移的同时向下移动，完成安装（如题3）
评论
45厚度的水冷装不下，唉，我干嘛买北极熊啊
评论
45的冷排太厚啦，就算你换成12015风扇塞进去，也吹不透
评论
不对，我买的是30厚度的
评论
M1 Like
作为分体党，其实我挺喜欢M1后面风扇位上的两个孔。
评论
期待最终装机效果图
评论
那么哪里可以买得到么？
评论
型铝？
评论
空间上当然可以开两个水冷孔，但是好像用不了
安装方式是所有硬件在内框架装好然后外壳套上去的
评论
30冷排+25风扇是ok的
评论
看着不错，期待成品效果。另外不知道可否考虑显卡和万兆兼容……
评论
打样完成我回去硬件区发装机帖
评论
等我样品出来验证完会发车，你可以先加我Q，我PM你我的Q号
评论
外壳是开的私模，当然也可以叫型铝
评论
风冷有点可惜，差2mm 135mm
刚好放下银箭130 和下一代升级版 型号已经知道了。估计这两个月会有动静。希望吧。
评论
显卡在上面吸新鲜空气会不会好点，毕竟功耗越来越高，底部垫脚高了丑，低了入气不足，等着成品测试了
等表面处理工序后，看看什么样
评论
显卡已经支持315mm长*136mm高*61mm厚的尺寸了，对现在主流的3槽卡来说兼容性还不错的。另外目前针对pci槽的数量我比较纠结，大部分显卡挡板其实是2个槽，做3个槽是可以插万兆网卡的！
你可以看水冷装配其实是用的三个pci槽
评论
既然是M1结构肯定绕不开底部水冷支持的，显卡也分体水的话底部看上去也能薄排薄扇？
另外你这个看上去成本会爆炸呀
评论
底部有66mm的空间，如果显卡分体水可以上上薄排薄扇
成本等我打样完了才能确定爆炸是要有点爆炸的
毕竟空箱都4.5KG了
评论
我没想到底部上水冷，我会按照你说的这个方式去改一下图纸来兼容底部的水冷
非常感谢
评论
对了 既然有内壳，是不是可以给显卡做个支架的位置，L型架子，装好显卡，拧螺丝固定，防弯
评论
好主意！我会把它添加进去
评论
像m1一样能支持底部冷排就好了，这样又可以玩分体水，玩腻了又可以换回三槽的风冷显卡，m1主要对三槽的厚显卡支持太差了
评论
正在进行修改，我会加入对底部冷排的支持
评论
留楼更新
评论
非常漂亮，外壳一体式的，治愈强迫症
评论
外观真的好看，看着成本不低，不知道做工和价格如何
另外捧机箱的时候里面的东西会不会容易掉出来摔地上
评论
赞，漂亮，不过风扇是不是太多了？风冷的话前进风做直线风道如何？
评论
正好今年6、7月份准备组一台ITX主机，这个机箱看起来眼前一亮，挺不错的，战略性mark一波
价格和做工需要等我打样完我才能知道啦，虽然是我设计的但这些目前还都不太确定
后面和底部都有加长螺丝固定，前面用的是奖金20mm的金属卡位固定，绝对足够结实了
评论
拿开模型材做外壳的越来越多了，也算是一个新的亮点。有兴趣的话可以去我的帖子康康QAQ
想交流一下型材的一些细节，因为我自己找厂家做的过程中浪费了很多时间和精力。主要是型材的尺寸精度和表面焊合线之类的影响后续氧化的暗病。你已经打样好了感觉这些问题应该不大。
不过强烈建议先把和铝厂撞车或者致敬的地方改成自己原创，毕竟做设计的最反感的就是这些。最好先把名字改了，否则感觉会很尴尬QAQ
评论
挺漂亮的，开关部分的设计特别好
名称确实和铝厂那个撞了，都姓ZX，233
评论
不错，马克下
评论
关注，顺便楼主pm个q号吧
评论
顶部的硬盘位我觉得如果可以做成风扇/硬盘替换件二选一，给用户更多选择的话会更好。
评论
你加我一下QQ吧，我们来讨论一下型材的问题，我pm你我的QQ号
另外名字我是随便起的，没想到这也能撞，ZX是宰相的缩写，我给这个机箱起名叫宰相
评论
这顶板我喜欢，不过感觉成本不低
评论
纯属意外，我真没注意到这个，ZX是宰相的拼音首字母，我是根据这个起的名字
评论
好想法，不需要替换件只要多开四个风扇螺丝孔就可以了，我现在就去加
评论
是的，做成这种效果需要付出代价
评论
这样及时获得论坛反馈的，感觉不错啊，价位合理感觉可以上个车。不过看到成本小爆炸的时候心里又咯噔一下... 期待成品！希望实机验证的时候把走线的空间稍微注意一下，以防有局部特别难排线的隐患
评论
我会尽量控制成本的需要一定的量成本才会低下来，我的想法是在1500以内
理线空间我都专门做了预留，只是需要定制短一些的线材
评论
你是第一个嫌风扇多的人，别人都是嫌少要求我再加三个！后面加一个底面加两个

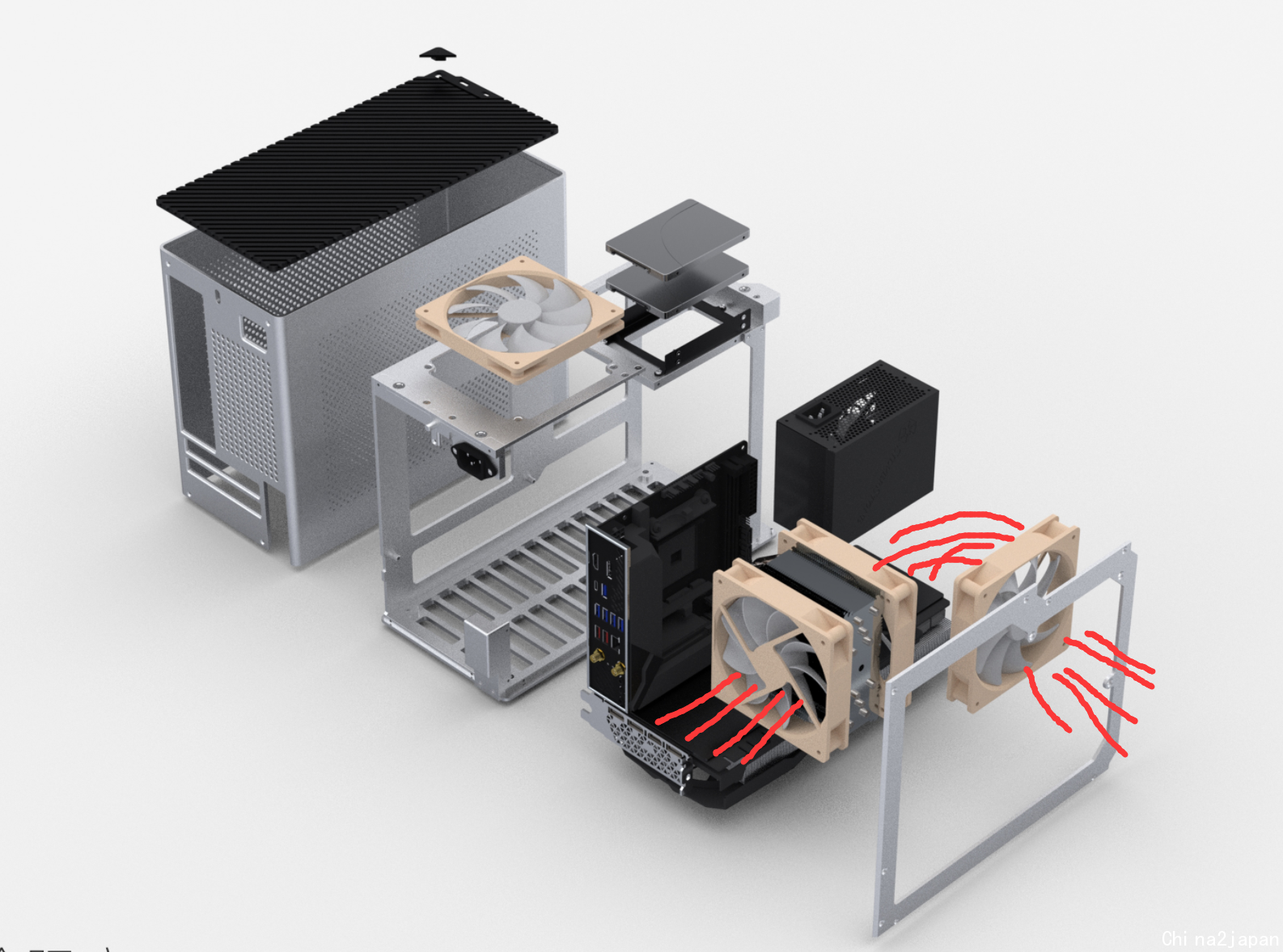

风冷的话我有预留进风的风扇位，风道像这张图一样
评论
年纪大了喜欢简单的东西
评论
我就是根据银剑130的尺寸设计的比银剑高1mm
感觉差不多够用了，如果用功耗更大的u直接上240吧
评论
哇，太强大了，开模具花了不少钱吧
评论
在上面的话显卡那个小模块就会在顶部，我觉得更丑了
而且显卡在下面插线会看起来更舒服
脚垫和显卡中间至少还留了8mm的空间，也就是底板的厚度，其实可以降低脚垫也不会太影响进风，因为至少显卡离地有8mm以上的空间，这个需要我到时候对脚垫的高度对显卡的温度影响做测试
评论
现在还没开，这个样品是一整块铝切出来的，验证完没问题再开也不迟
评论
还不错啊，量产吗？内外壳分离就导致皮比较薄，不知道质感怎样，如果能装1个3.5硬盘就好了
评论
会量产的，正在根据反馈修改设计和筹集第一批订单
皮薄是不可能薄的，外壳壁厚4mm我估计能超过95%的机箱吧
评论
3.5硬盘其实可以装两个，但是装了以后会不能装水冷，而且现在用3.5的不多，我会考虑做一个3.5的扩展件
评论
你这个样品那真的贵翻天了。。
另外刚才想到了M1是可以有前置ATX电源的安装方案的，现在sfx功率慢慢上来了atx不是刚需但是如果能照顾到当然更好
评论
感觉楼主也是精益求精的人，到时候众筹通知一下啊
评论
我现在是吃土搞建设
ATX没办法装，只能用SFX了，现在最高850w带个3090+5900x应该还可以，再高的话cpu散热成问题
评论
好，到时候会通知你
评论
一体化外壳怎么搞？那么大的铝块铣出来？
评论
就我一个人不喜欢太厚的吗
板材太厚会显得很笨重，包括里面的框架 太宽太厚也不好看，类似于收集屏幕的边框。。。
评论
样品是这样，量产会开模具
评论
主要是太薄会容易变形，这种一体的外壳如果变形的话会不好安装，不像多个板子拼接的箱子一样弯了还能掰直了
改动更新
评论
我感觉外壳可以直接薄皮不锈钢：-）带一圈加强筋就不变形了
评论
动手能力很强啊
评论
好看，但是看着也很贵的样子
评论
一体成型外壳成本应该不低吧？看着挺心动，可惜我要上ATX千瓦电源不得不放弃ITX
评论
一看这一体成型就知道买不起
评论
不错，马克下,发车的时候说一下，要上车。
评论
这个真的可以，纯支持了，玩不起itx
评论
有一点比较好奇，话说内部全部安装完再套外壳的话主板wifi天线不是凸出来的吗，能套进去？
评论
太漂亮了
个人觉得比市面上所有的定制机箱都要好看
期待成品和量产
评论
了解，还发现一个问题，主板的wifi天线接口是突出的，带wifi的主板外壳可能会被卡着下不去
评论
评论
我尽量让它便宜下来
评论
我是想要铝合金喷砂氧化后的那种细腻的感觉，就像iphone6的后盖一样，铁皮+加强筋实在是不好看，颜值即正义！
评论
现在sfx最大850w，可能不久的以后会出1000w的sfx吧~
评论
好的，发车的时候我会通知你
评论
谢谢支持~~
评论
大佬的下一款大作可以尝试一下 20L 以内的支持 E-ATX 主板的机箱~
排除掉所有的 SATA 硬盘位，电源使用服务器的 1U 电源，真正的 Mini 机箱终极形态
类似下图中的 Cerberus X
评论
这个我当然考虑到了，实际上这个外壳并不是直上直下安装的，是先向后偏移，通过wifi天线后再往前方和下方移动，类似古代的榫卯结构，我抽空会把这个问题在二楼做图解
评论
这个我考虑到了，实际上这个外壳并不是直上直下安装的，是先向后偏移，通过wifi天线后再往前方和下方移动，类似古代的榫卯结构，我抽空会把这个问题在二楼做图解
评论
EATX暂时没计划，不过MATX和ATX都有的，目前MATX已经完成一半了，18L最多三个240冷排
评论
外壳没接缝的？
评论
是的，一整块
评论
可以可以
评论
期待ing
其实 E-ATX 与 ATX 区别不大，把电源换成 1U 服务器的，体积就还能再缩小一圈。
评论
加QQ，通过一下，感谢大佬
评论
银箭不是130啊，你看介绍就知道了，还是135mm
它的最新版本应该快了，写的就是135mm
评论
我设计的都是SFX.感觉SFX的最高850w大部分都够用了
评论
银剑130是132mm的高度
评论
你从哪里看到的新版银剑130的信息，可以分享给我吗这机箱后部要有一个风扇位，后部风扇对机箱散热最重要。
评论
本来是设计的有的，后来觉得有点不好看就去掉了
如果大家都有需求会再加上
评论
马住~看上去很有意思
评论
给个q号，关注一下
评论
PM你了
评论
能兼容m1的后背水箱+泵，或者哪里可以塞一下泵的话，双冷排就没痛点了
评论
老苹果的镜面风格么，也是一种审美，：-）
评论
有点难，不过我还在开发另一个箱子，支持三个240不过要大一号
评论
那种很细腻的磨砂，以前手机喜欢用的那种铝合金后盖的质感
评论
请问一下，MATX的造型也类似主楼这个嘛？
评论
预定个样机如何？
评论
PM个群号吧，也mark下，另外，强烈建议楼主不兼容M1的泵箱模式就考虑下悍匠的泵排一体模式尺寸
评论
老实说按这个结构还有个卖法就是单卖瓤，外壳可以自己搞,
评论
结构大改，外观有些类似吧，前面板会开散热孔，顶盖也想换个风格
评论
样机没办法预定，不过可以借你装着玩玩
评论
群号PM你了，另外我看了一下悍匠的泵排一体，是支持的
评论
也可以，不过太麻烦了，自己做壳子成本更起飞
评论
上市了麻烦PM一下~
评论
顶盖的开孔会不会太小了，影响出风
评论
好的~~
评论
顶部散热足够了，而且要兼顾美观~
评论
可以可以，很不错，期待最终价格！
这个结构最主要的就是电源这里和底部的兼容性吧
评论
电源其实没什么纠结的，只能兼容SFX/SFX-L，底部要根据自己的显卡来调整兼容性
评论
后背水箱是肯定不行了，那样没办法安装外壳，可以试试悍匠的泵排一体和欧酷的泵箱一体水冷头
评论
留楼更新
评论
但是量产开模具，那么大得型材拉出来，到时候平面度也是个问题。
壁厚还得加厚
评论
外壳本身4mm的厚度就是为了减少变形，后期会再进行校正，4mm已经不薄啦
评论
·
评论
一体成型，牛
评论
楼主来个群号，很喜欢这样的箱子，目前再用NR200，要是价格合适的话想上车
评论
群号已PM
评论
有点不计成本啊，价格是不是要上天了？
评论
主要是不上一体冷头精神卫生会...
然后泵排一体也拖两个有些吃力
反正itx就是折腾，在看看有什么新玩具可以补这块拼图吧
评论
看起来不错，楼主告知一个群号，可以当第一批小白鼠~~
评论
放心，上不了天，人多力量大可以把成本拉下来一些的
评论
群号已PM
评论
如果你有新发现可以私信我~我对水冷不是很精通
评论
楼主也麻烦PM下群号
评论
已PM
评论
报价吧，
这套娃设计，根本不符合实用性原则，完全就是为了show 工艺而已。做好成品，带套和不带套，100度能差90度。
评论
为什么我看图这么慢很久了都看不到
评论
你说得对
评论
可能是你网不好，可能是我传的4k图的原因
评论
.
评论
也pm一下群号
评论
已PM
评论
你这个成本怕是要上天了，少量生产价格会很惊人
评论
没有办法的事，希望能多凑点人吧
评论
真的强大，楼主pm个群号
评论
PM你了，不好意思刚看到
评论
私个群号，很不错的亚子
评论
pm你啦~
评论
战略Mark，想上车。请PM群号
评论
好的，pm你了
评论
群号也来一个，谢谢
评论
PM了哈
评论
求 PM 个群号，对这款机箱有意
顺便希望楼主以后能推出 20L 以内的支持 E-ATX 主板的机箱（无任何 sata 位，电源是服务器 1U 12V 电源），真有意向可以合作一波
评论
我有个正在做的方案加个配件就能直接装eatx+1u了，不过我对服务器配件不太了解，简单看了一下应该可以装，不过显卡会限制长度到270-280的样子。群号已pm
评论
为什么看不到图呢。
你等等，我传的4k图
评论
感谢！
服务器 1U 电源对于 20L 以下的小机箱更契合，也更节省空间。
2000W 的服务器电源在中低负载下发热也很低，其实未来可以试试搭配电源出售准系统。
评论
其他都没什么，我就是比较担心1u电源的噪音
评论
电源转化率高的话，发热很低的，可能就不到 20W，被动散热都没问题，
评论
等一个群号，看着不错。
评论
已pm~
评论
很不错，感兴趣，PM个Q哈
评论
哦了，pm你了
评论
·
评论
很喜欢这个机箱的样子，请楼主pm个群号
评论
PM下群号
已经出样了，但还是提点意见，希望下一代改进
1、强迫症表示我不需要电源按钮边上的的USB插口
2、同上，外壳后面缺一块也不爽啊，其实反正凸出一块了，整个后面改成全是散热孔和一个出线的大孔就行
下面两点非必要
3、如果能巧妙的留下装个把手的地方就更好了
4、脚垫多几个选项吧
评论
PM了~~~
评论
已PM
usb没办法取消的，大部分人都需要；外壳后面也改不了，要改就要改整体结构了~
我感觉想移动的话买个手提包比把手要实用，而且不会破坏整体设计
至于脚垫，可以随便换~
评论
其实，我看上这个内架框了，能pm下不？
评论
PM啦~~~
评论
楼主，我的MSI 3090超龙+5800X+阿萨辛3，有没有合适的机箱
评论
我建议买atx···
评论
目前用了 珍宝SG15，为了放下显卡，把机箱敲的有点变形了，想换一个
评论
超龙和阿萨辛我感觉没有itx能塞··
评论
20升的SG15就放进去了
评论
MARK,等量产看看价格
评论
PM一下群号，非常有兴趣哦，设计的很好呀
评论
有意，请pm群号
评论
战略mark
评论
已pm
评论
已pm
评论
CPU风冷感觉就是为了银箭130设计的啊
另外机箱脚垫是否可以再高一点，底部是不是可以加易拆装的防尘网？
顺便求个群号
评论
改了一点设计，散热支持到135了
脚垫我准备做一高一低两套出来，底部可以加防尘网，预留了空间
我私信cd了，你点我头像下面的企鹅私聊下我
评论
看着很养眼，mark一下
评论
求PM个群号~~~~这款机箱我喜欢~~~楼主这个外壳是开了型材模具吗？
评论
是的
评论
感觉侧面和背后散热开孔还是不够密集，孔距再小一点可能散热更好吧，STREACOM的da2被诟病最多的就是侧板和后侧的散热孔距太大，导致散热效果不好，期待成品，pm下群号什么的，我好像在某鱼还跟你聊过
评论
侧面的孔有大小渐变，尽量美观和实用取个平衡吧~pm你了
评论
开卖了吗？
评论
还没，这个月样品出来再发车
评论
是否考虑背板方向加开两个孔，让水冷管通过，兼容ncase专用泵箱
评论
实现不了的，因为机箱安装方式不一样
评论
仔细看了一下明白为啥不行了。如果有其他方案可以外置水冷就好了
评论
来个群号啥的
评论
已私信
评论
很期待，加油
评论
谢谢~
评论
mark一下 虽然手里有起码有4台ITX箱子还没装 顺便PM个群 关注关注
评论
pm啦~
评论
看起来很有吸引力，请PM下群号~
评论
pm一下群号
评论
不是好友不能pm你，点我头像下面的企鹅吧
评论
已pm
评论
.
评论
17cm的80级显卡不复存在，看来还真是这种机箱更是在
评论
怎么感觉只要内框不要外壳也不错
评论
拆掉外壳提升散热
评论
一直有关注，没发现有新消息呢。
评论
请pm链接和群号
评论
已pm
评论
感觉挺好的！这个机箱很不错，我现在是联力TU150，觉得这箱子略大而且很多空间利用率是真的不高，你这个真挺不错的
评论
大厂比较追求兼容性，一般都会做的大点~
评论
请pm链接和群号
评论
PM个Q群太大了
评论
嘶，这个机箱好香，蹲了
评论
插眼 期待成品
评论
【别人家的itx】
对于普通喜欢itx的大部分玩家，要求只是主机相对的小一些。安装时方便，能够兼容大部分硬件。最烦的就是买回来，我淦，这个装不下；我淦，这个差一点；我淦，这个线走不了；我淦……我淦……我淦……
评论
从显卡背板到机箱内底这个空间的高度大概是多少？
评论
61，三槽卡
评论
4月2日更新
评论
PM一个群号
评论
已pm
评论
太紧密了……下手都难啊，哈哈！看是真好看，能等比例出个大箱子不？
评论
现在已经是14.1L的itx了，再大都不好意思叫itx了
评论
一不做二不休，直接全塔，干爆ROG太阳神。
还有个小建议，给进气道外侧增加两层防尘网
评论
这风扇正合我意.M1就是风扇太少了.温度直接80几度.
评论
你直接给我来一刀得了，还干爆全塔
上下可以加防尘网，左右加了对进风影响挺大的
评论
么么哒
评论
LZ开卖没有？在哪买？
评论
现在在众筹啦，五一装样机，链接我pm你
评论
请问2.5寸盘位能否支持厚盘，比如说5T的2.5寸盘？
评论
可以装1个厚盘
评论
关注~PM群号
出货防尘网什么的是否能一起配套？
评论
会配套上下的防尘网，侧面没有。
群号pm你了
评论
来个群号。
评论
已私
评论
求群号 ，
评论
好的
评论
Pm一个群号
评论
已私
评论
哈哈，LZ设计狗无疑了。
这玩意估计我也整得出来，白电设计狗一只。
以后闲了可以试试，找好加工资源就可以。
评论
哈哈，没事可以整个玩玩~
评论
我搞大家电的，设计这么个小玩意有难度厉害 ~~~~~~
评论
求群号……pm
评论
已pm
评论
有没有开发大机箱的打算
评论
群号谢谢
评论
前来赞叹下
另外对于我个人来说如果能支持280规格冷排就好了（残念当初脑抽买了280，现在各种兼容碰壁难换机箱。。）
评论
可能会有吧
评论
已私
评论
小机箱塞280难啊，要考虑其他硬件的兼容性
评论
我不懂瞎BB一句，也就大一圈吧= =。。。
评论
看价格，外观和i100PRO略像
评论
现在还在众筹吗，求PM个群号
评论
求PM个群号，谢谢！
评论
同求个群号，谢谢！
评论
看得出花了大心思來優化分件.加工也利害.學習下.
评论
你的z1很棒啊~
评论
