之前因为搞了3套itx机器,对itx机箱也进行了长时间的搜索,最近由开始研究sfx电源,发现很多适配sfx电源的机箱都不是很符合我的预期……
于是我自己用3d软件大概构建了一下各个模块的尺寸,弄了一个自己理想中的机箱……
大概如图所示,总尺寸在200x220x350的范围附近。
其中长度200基本够用,如果要考虑背板部分的走线或者安装2.5寸固态什么的,那就还要加尺寸,不过估计也不会超过230mm。
宽度220根据实际情况还可以适当扩张一点,这样显卡左侧就可以上一排12或者14cm风扇,相当于显卡伴侣……虽然没啥风道可言,不过可以在显卡挡板附近装6cm左右的风扇排风。
高度350估计算上顶上和底下的功能结构会超过400。机箱顶部可以做成接口部分凹陷的形状,这样顶部风扇的安装就完全不影响比较高的显卡,也正好让机箱顶部可以装个网罩防止接口部分积灰。底部照理还要装脚子。
这个尺寸的话,cpu散热器基本可以用160左右的全高散热器,显卡也可以上330mm左右的长卡。
电源用sfx-l结构的就行,风扇侧贴着机箱后板,电源接口直接贴着机箱右侧板开口处就行。这样就不用引一根线过来,直接插就行,还省了20mm左右的转接线尺寸。
虚线部分是硬盘架,可以直接用市面上买得到的光驱位多硬盘架,一般这种硬盘架都有一个风扇,比如这里设计的是3硬盘位的,可以用8cm的风扇,通过机箱右侧板预留螺丝孔位,匹配光驱位孔位即可,底部开个孔,让光驱位的风扇可以直接从外面吸风,配合顶板上12cm的风扇位出风,构建cpu部分的风道。
这个结构的话,正好可以满足我160mmcpu散热器、300mm长显卡,以及较多硬盘位的需求。然而市面上压根没有现成的,然而我自己也没有详细的设计能力,就是不知道坛子里有没有大佬可以搞一个出来。
评论
感觉你在说ssupd
评论
事实上,竖插显卡都面临热管回流问题导致显卡温度比横放显卡高很多很多。
评论
其实这个结构是适合120一体水显卡的
评论
觉得嘛,intel 12V新标准主板出来,我就去把我的一个12V10A电源(15x6x3cm)装到机箱里面,使用机箱风扇散热。肯定爽得要死
评论
超频三新出的机箱
评论
和乔思伯VR1十分相似
评论

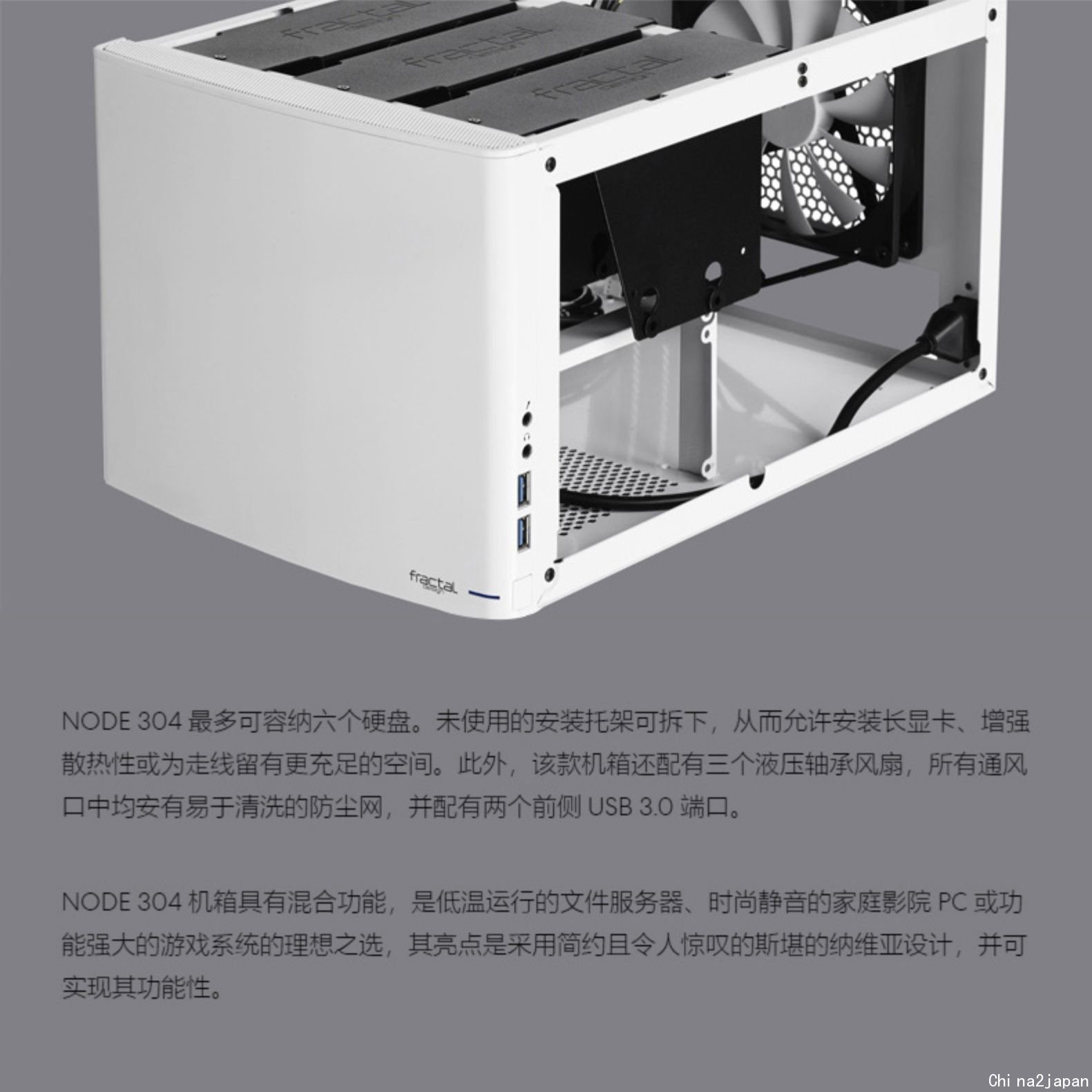

fractal design node 304
评论
你这结构就是LD03么。。。。部分尺寸小了些而已
评论
感觉我之前做的机箱能比较符合你的需求,不过CPU散热并不能支持到160mm那么高
有兴趣的话可以看看这个帖
https://www.chiphell.com/thread-2222525-1-1.html
评论
总结就是显卡直插全高风冷,但是LZ忽略了风道
评论
乌鸦2路过……没觉得高很多很多……
评论
vr1有点浪费空间……
评论
这个atx电源位,实际金河田n1只要139就能解决问题了……
评论
ld03底部增加了12cm风扇位,没有3.5寸硬盘位,目前我给我爸电脑用,因为没3.5寸位,没法给我和我老婆用。
评论
cpu部分由下向上,显卡部分只能由左进风,顶部装6cm风扇出风。
评论
这个爱国者yoga s1结构基本一样,就是硬盘位有限,而且cpu限高。
评论
cpu的进风呢
评论
上下 在各加一个180冷排 完美
评论
能装3个3.5,CPU限高没办法了,再加宽度体积控制不住。。。
评论
不好意思,看错
评论
我在做一个乔思伯V8机箱的竖立底座,IO口朝下的,等过几天东西都到了测试一下效果,IO口14厘米风扇进风,顶部20厘米抽风,现在的问题就是电源会吃到热风,2.5硬盘也只有贴在底板上减少受风面积,还在考虑对策
评论
让我好像想到了 tower100 虽然不是sfx电源 而且体积有点大
评论
硬盘位下向上一个8cm风扇。
评论
我觉得v8也没必要竖起来,横着也挺好。。。
评论
如果要面面俱到,那就是这么大,目前除了显卡上面和电源上面一部分空间没用上,其余的基本都塞满了。如果放弃CPU全塔散热,自己硬盘位,现在市面上有很多现成方案。。。
评论
itx是一个不断妥协的东西啊
全都要体积就控制不了,而且既然itx 对外观肯定也有要求 难取舍的。
评论
160左右的全高散热器。。。
楼主这设想的机箱体积都15L了
感觉体积不如再放宽3~4L
这样都能装160全高散热器+MATX+ATX电源了(这个真有卖)
评论
建模感觉就是把ncase那圈多出来的全砍了
评论
这种大机箱必须支持SFX-L
有钱任性呗。。。itx和sfx都是及其没性价比的东西。。。
评论
要我说就Q33最省事,但是不一定所有人都这么认为,所以一千个人心中有一千个哈姆雷特
评论
竖着占地面积小很多
评论
你真的不是在说SSUPD么
评论
q33显卡长不了,这个是弱点,别的都挺好。
评论
我去搜搜看
差别挺大,首先那个支持atx电源,其次那个CPU散热限高73,第三那个显卡需转接。
评论
这个吗?
评论
SSUPD这个是塞280mm水冷的,SFX/ATX都可以用,显卡转接没啥问题吧 ,PCI4.0版本的线
评论
这是啥?有得卖吗?
评论
我个人不喜欢水冷。。。也不喜欢转接显卡。。。个人取向问题。。。 电路 电子 维修 求创维42c08RD电路图 评论 电视的图纸很少见 评论 电视的图纸很少见 评论 创维的图纸你要说 版号,不然无能为力 评论 板号5800-p42ALM-0050 168P-P42CLM-01 电路 电子 维修 我现在把定影部分拆出来了。想换下滚,因为卡纸。但是我发现灯管挡住了。拆不了。不会拆。论坛里的高手拆解过吗? 评论 认真看,认真瞧。果然有收
