机箱原装风扇电线为3针接口，自带风扇又不可拆卸，目前只能通过主板 DC 调速恒定运行。
请问能否通过加装什么设备或线缆实现 PWM 温控调速呢？
后续：问题已经解决，62楼简单说明，感谢各位热心网友的帮助和科普。
评论
不懂求教pwm相比dc有啥好的嘛？
评论
可以买减速线，某宝搜，降速效果看情况，多买几根，可以串联用，我用的从4700转到3400转，降噪效果很明显，一根大概一块五吧，就是不包邮
评论
并联一个pwm风扇，用这个风扇接四针控速
评论
比如说这样的设备？
评论
我个人的理解，DC 可以通过主板 BIOS 调节转速高低，调好了风扇就一直这个速度运行，只能说比完全不能调，一直全速好。
PWM 可以根据设定的温度自动调节风扇转速，这个就智能很多了。
评论
实际情况是能够通过主板 BIOS 调节转速，就是一直恒定，低负载运行嫌风扇吵，高负载运行嫌风扇不够给力。
PWM 温控调节比较智能，就是不知道如何通过加装设备或线缆实现？这机箱风扇取不了或者说取下来太折腾，想通过加装解决。
评论
某宝搜温控器，好像可以实现你的想法，就是稍微贵点，几十块吧，跟秤砣一样的东西
评论
我为难的就在这里，淘宝上也找过了，多数都是这两种方案：
第一种情况就是播档调速，开关放在机箱里，那样其实并不比进 BIOS 用 DC 调速方便，至少不拆机箱。
第二种情况直接就告诉客户，不支持3针调速。
评论
PWM是通过调整脉冲宽度来实现调速，可以比较精确控制速度。
而DC调速只能通过调整电机的电压来调速，不能很精确，实际表现就是加速的时候瞬间就提高很多，防止降速的时候瞬间降低很多。一点不平稳，只是一种低成本的方式。
评论
那我就不知道了
评论
4楼说的是不能实现的。
唯一的办法是需要一个PWM电路加在风扇前端。
一个同事前几年搞过这个。（他是搞电路设计的，所以小菜一碟）
评论
pwm调速也要遵守基本法啊...
3pin风扇少掉的就是调速线，你一分二转接线少掉那根是转速反馈，不是一个概念，就算插上也只能一个速度
LZ还是卖了买个pwm的比较好
评论
谁说不能自动变速的，现在只要不是太差的主板，都可以PWM和电压型，自动或手动识别，
自动变速控制，有的主板或许不是所有风扇口都支持，这种情况找个一分的的插头就搞定，当然如大功率风扇要注意总功率
评论
要卖就得卖机箱了，这机箱的造型我很喜欢，市面上找不到比它更符合我理想中的机箱造型了。
说起来，机箱价格也不便宜（2000+），结果风扇电源线居然减配，不知道厂商怎么想的……
评论
但我就是这么干的，转速降了啊，自动启停都行
评论
通过集线器转接，集线器通过主板pwm显示速度和调速，自身通过DC控制接入的风扇
评论
主板有调节选项，但是看说明，没有第4根针脚，主板似乎也没办法。
微星 Z390 ACE 和 X299 GAMING PRO CARBON AC，两主板都不算差。
评论
对，这是我想到目前唯一可行的思路，交给集线器调节（必须带3针调速功能）。
集线器其实还是使用 DC 模式，但是它可以智能分配动态调整，最终实现 PWM 温控调速的实际效果。
评论
上面不是写的很清楚的吗，定速应该是你设置的问题 390ACE就这里应该也有不少人在用吧，
你现在发出具体型号了，一问就知了,
你应该改一下标题，别人看到就知行不行了
评论
可我在主板改过啊，一切换到 PWM 模式风扇就全速运行，改回 DC 才把速度降下来。
评论
你先确定是DC还是PWM模式...
评论
后面还有半句那，说的你调试过了没有，
风扇控制方面华硕要做的好一些，象这样三针的插上就OK，自动设别，都不用改什么，
当然想要的温控级别、淡进淡出，等等自己有要求的还是要自己定
评论
我终于明白了，为什么厂家给3针电源线，原来是为了卖配件啊……
4个机箱风扇，刚好完美配搭，问题是3.5寸面板哪里找？这不扯吗……
评论
我记得这样没有用。3针风扇接受不了pwm信号，并联的4针风扇降速时3针风扇始终是满速。
评论
你需要的是不是这个？PWM输入，DC输出？
这个小东西是超频三的，某宝还能搜到
评论
微星的BIOS里，DC调速的接口默认是一条直线，只能恒定转速，边上有一个smart fan之类的选项，勾上之后就能和pwm调速一样根据温度自动改变转速了。
评论
谢谢，两条意见都很有用，我回家就去测试或者购买。
评论
我滴个妈呀，这种问题都能讨论这么久。
只要你不是很垃圾的主板，都可以做到DC调速的。好好看看BIOS吧
评论
这玩意就好使啊
开篇就说了 DC 能调速啊，但是恒定速度不如 PWM 温控调速智能。
评论

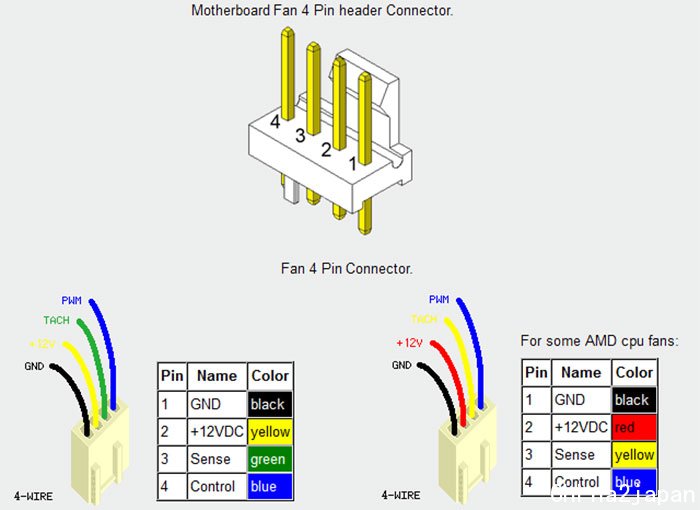

大哥，3pin实际没有的是control这根，这个去掉的是sense这根...我不知道你用的怎么可以调，很神奇，反正我试过是只能停转或者满速
评论
啥叫恒定速度呀，也是可以拉曲线跟温度走的呀
评论
https://www.chiphell.com/forum.p ... ;page=1#pid45542087
这个帖子有实例，3pin差一分二不调速，我刚开始以为他两个风扇都是4pin的，谁知道大霜塔竟然还能配个3pin的...
评论
大哥，你想想，要是一分二不能同步调速，这么插，3pin风扇不就起飞了吗
评论
本来插3pin就是起飞啊，你看3pin那个口，实际你3pin的风扇插上去只用到两根针啊...
4pin调速靠的是最外面那个control的针啊...评论
这不就能调速了吗，有什么问题吗，
评论
无法理解你的逻辑...这怎么调速...你以为可以把最外面那个掰进来么...
评论
人家只是不想风扇满速转，转速调低，ok？，主板可能不支持dc调速，这么搞就能温控了，风速能随温度变化就行，别纠结了
评论
你倒是说说只接GND和12V供电又没DC调速能怎么调速...
批注 2020-08-14 190128.jpg (88.87 KB, 下载次数: 0)
评论
主板提供pwm那个风扇所需要的占空比，比如说三分之一吧，别的并联的风扇收到的占空比也是一样的，也变成三分之一了，
评论
可是你调速信号走的是外面那根control啊啊，非DC调速你一个GND接地一个12V供电难道不是信号一直不变的？
评论
去买一个dc to dc 调电压电路版, 很随便就改了.
好处就是可以像调节音量一样调节风扇转速,. 只要你在乎噪音,12v的风扇还可以超频,
评论
3pin第三根是测速线，调速dc是改电压，pwm是改占空比，都是直接主板直接改功率。
评论
PWM是需要单独的一根线的。3P没有调速那根线，不能PWM调速。
评论
我图都画了，他都没搞清楚...算了，估计不在一个频道上
评论
楼主还是看看bios主板的风扇设置比较好，消费级主板再差也能分几个温度点设置百分比，好点的可以拉曲线。
评论
动动手自己进bios试下，不比问来问去快得多吗？
像一路插口的风扇里有dc有pwm的话，那就dc完事，一般都会给四到五个温度阈值来设定pwm空占比信号or电压，这样无论你啥风扇都可以温控了。
此功能出来这么多年了，居然还没能普及下去，板厂的说明书做的真不到位！
评论
太麻烦，有这么多时间讨论，不如买个四针风扇算了。
评论
DC也可以调转速曲线，并不一定是恒定速度，可以根据CPU或者主板温度变化
评论
我怀疑现在的人装电脑会不会调风扇曲线。都是默认。
一般主板只有CPU fan有自动识别，其他风扇没有。一般主板怕出问题默认其他风扇都是DC，因为大部分PWM风扇，如果输入电压低了也能正常使用（除去那些磁悬浮风扇）。如果默认PWM，大部分机箱风扇又是3针，会全速运转，用户不一定会调。
评论
你对pwm工作方式的理解有问题。
你似乎以为是这样：control线负责协商好占空比，然后主板风扇端口用确定后的占空比输出12v电流，这样从12v线并联到的风扇也能受占空比的影响。
实际：12v线的输出不存在占空比，跟3pin风扇端口的12v输出的电流没有任何区别，control影响的是风扇内部电路的占空比，而不是主板的风扇输出端。
所以并联的3pin风扇没有pwm调速效果，除非你用dc模式。
评论
DC完全可以变速，看楼上有位给你的图
评论
DC模式就行了，看你们讨论了几天了
评论
这个问题居然可以讨论起来，还讨论了2页。
3针是2根电源，1根测速，靠改变电压改变转速，也就是DC模式。
4针多了1根控制线，靠主板发送信号来改变转速，（电压一直是12V），这就是PWM模式。
3针选PWM模式因为没有控制线，并且电压12V 所以用PWM模式时会满速，选DC模式即可。
实在不行去T宝买，温控模块十来块钱：
评论
主板支持DC调速的，按理说也和PWM一样支持拉温度/转速曲线。

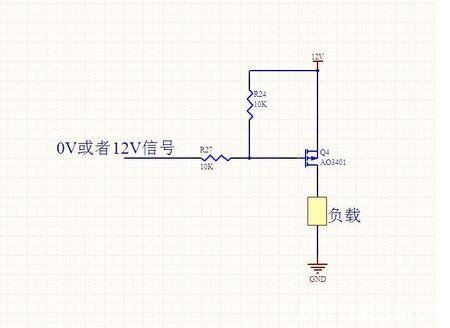

如果主板实在不支持DC调速曲线只能固定电压，那就淘宝5块钱买个PWM MOS管模块。
pwm输出接驱动光耦/PMOS，模块输入接电源12V和地，输出正极接风扇原12V正极，风扇地、模块地、电源地共地，测速线接主板。
电路原理图，单买元件就两三块钱的样子
注意PWM风扇实际上是接受PWM占空比信号，调节无刷电机驱动速度的，不是简单的降压。用这种PMOS模块只能达成PWM信号转DC调压的效果。
评论
我好像明白了，感谢
评论
顺路问一下，市面上有没有像PC主板4pin支持PWM智能温控风扇控制板呢？就是一个独立的模块，接4pin风扇和12V电源，只要将温度探头放到机箱合适的位置，风扇就会自动根据温度改变转速
评论
参见55楼
其实就是个单片机接热敏电阻，从热敏电阻读温度，根据烧写的程序输出PWM给风扇罢了，用Arduino做的话20块搞定还可以自己自定义曲线（但是要编程），成品的程序大多是写死的。然后还有不少支持电脑端控制的高价调速器（例如水冷玩家用的AQUA什么的）
另外自己做的话甚至可以把主板上多个风扇转速曲线对应到CPU/PCH，然后再把显卡4pin里的pwm拉过来，这三路pwm信号根据设置的占空比/温度曲线可以反推这三个部件的温度，然后根据程序综合评估CPU/主板/显卡温度控制机箱风扇
评论
正好也在搞散热，效果非常满意
小板子带一个温度探头和一个M3固定孔，简直舒服。
还有，联力的机箱扇是渣渣，别折腾了
LIANLI原厂软驱位调速器现在咸鱼有一个，还带屏幕。
不需要，主板也有温控探头的，交给主板测温，主板DC调速就行了…对你来说效果是一毛一样的，高温高转，低温低转………是自动的……………………
评论
感谢大家，已经明白了，机箱风扇调到 DC 模式，测温交给主板。
主板通过测温改变风扇电压，电压改变带动风扇转速改变，效果类似 PWM。
调速面板就不加装了，PC-A76X 带面板，因为担心家里小孩乱按，面板平时都是锁上的。
评论
不是普通组装机，是想给HP Z230 SFF小型工作站硬盘加装风扇辅助散热，品牌机主板上没多余的风扇接口，想外接12V电源适配器给风扇独立供电，但又在意噪音，所以才考虑是不是也可以弄成PWM温控的
评论
你说的这些我非常喜欢，但对我来说实现难度太高了，这属于电子攻城狮的日常，我就是想给HP Z230 SFF小型工作站硬盘加装风扇辅助散热，品牌机主板上没多余的风扇接口，想外接12V电源适配器给风扇独立供电，但又在意噪音，所以才考虑是不是也可以弄成PWM温控的
评论
麻烦PM我一下你这个温控板的链接，有非接线柱的吗？
评论
我用的是这个
https://item.taobao.com/item.htm ... 3&_u=3hbpiu8e9f
我本来考虑上的是这个
https://item.taobao.com/item.htm ... amp;_u=t2dmg8j26111
但这些板子背面有焊点，直接贴机箱上不合适。
我固定调速板还有个方案，就是在主板螺丝位上再拧铜柱，让调速板悬空在主板上面。
