一、前言
传统的中塔机箱，其内部空间结构基本上都一样，电源下置，有独立的电源仓或者没有，但是其整体的结构都差不多
电源在机箱内部所占的空间相对而言比较固定，而且并不是太大，有一定的调节灵活性，这个时候，就会有一些很有设计想法的机箱，会尝试改变电源安放的位置，从而让机箱内部的空间变得更加的合理
乔思伯UMX4就是这样一款机箱，其并没有采用常规的下置电源的设计，而是将电源前置，这样设计的好处就是主板部分的空间回更加统一，风道会更加整，整体的散热会更加出色，并且电源前置之后，电源会更加方便的被一些挡板挡住，外观颜值也会更加漂亮
二、乔思伯（JONSBO）UMX4 RGB机箱 开箱
▼机箱的包装很熟悉，左侧是参数，右侧是机箱的外观，顶部是品牌和机箱型号
▼背面的内容会更加丰富，直接将机箱全部拆解，详细的展示机箱各个部分的结构和空间设计
▼机箱内部的配件还挺丰富的，有专门的配件盒和说明书
三、乔思伯（JONSBO）UMX4 RGB机箱 外观
▼机箱的外观很漂亮，整体采用了黑白色的经典配色，机箱侧面是一整块钢化玻璃，有熏黑处理
▼机箱正面是一整块完整的铝合金，表面有拉丝的处理，右侧是机箱的IO面板，有开机键、音频接口、USB接口等
▼机箱背面同样是一整块侧透玻璃，有熏黑处理
▼机箱背面，这里可以看到铝合金的交接部分，也就是说机箱的前部、上部、底部是一整块铝合金，没有任何接缝，有点意思的
▼机箱顶部可以看到铝合金材质的交接部分，同时，机箱的顶部有拉高处理，这种设计会更加有利于上置水冷的安装，空间会更加充足。机箱的后置120mm机箱风扇外面有金属网，细节一流。机箱后置风扇下面还有一个铭牌，印着UMX4
▼机箱下部是熟悉的7条PCI插槽，另外底部还有一个电源接口，既然是前置的电源设计，那么电源延长线必然是必不可少的
▼机箱顶部是防尘网，黑色的，一体式的设计，防尘网的前部貌似可以按压
▼按压一下之后，防尘网的前部会自动弹起，方便将防尘网拆下来
▼取下防尘网之后的效果，防尘网下面的空间非常规整，左侧是两把机箱风扇，右侧是电源仓的位置
▼机箱底部是一块完整的铝合金，表面有拉丝处理，装机的时候最好垫点东西，要不然就是桌面毁灭者
▼铝合金底座的中间是机箱的下部进风的位置，有完整的金属防尘网覆盖
▼机箱侧面是一整块钢化玻璃，看起很漂亮，固定是由四角的四颗螺丝固定
▼拧掉四颗螺丝之后就可以将钢化玻璃整块拆掉，拆掉之后可以看到机箱的侧面四周有完整的泡棉覆盖，可以减震
▼这个钢化玻璃四周没有任何保护处理，而乔思伯处理这个问题的方式就是加厚，直接将侧面钢化玻璃的厚度整到了5mm，摸上去看起来都非常厚，整体的强度会很不错
▼机箱内部的空间非常规整，右侧是主板的固定位，左侧是金属挡板
▼右侧这里可以固定主板，最大支持ATX规格，四周有各种开孔，均有橡胶圈覆盖，防止划伤线材和手，然后顶部和后部自带有支持RGB灯效的机箱风扇
▼机箱右侧是金属挡板，顶部有一块亚克力板，上面有乔思伯的LOGO，下面有硬盘的固定孔位
▼稍微侧一点，可以看到挡板后面别有一番天地
▼上部肯定用来固定电源的，下面这个位置，貌似可以固定推拉式的机械硬盘，很有意思
▼机箱底部的进风位置，这里可以安装两把120mm规格的机箱风扇
▼拆掉机箱的背面的钢化玻璃，机箱背面的空间也很规整
▼左侧是电源仓，右侧是主板背面
▼背线终结者，背线空间整体不是太充足
▼左侧部分是电源仓的位置，这里可以固定、安装电源
▼右侧部分有固定硬盘的孔
四、乔思伯（JONSBO）UMX4 RGB机箱 装机
▼准备装机，将机箱自带的机箱风扇全部拆掉
▼然后准备安装主板和水冷
▼水冷这里采用上置安装，可以看到机箱上部的空间还是非常充足的
▼接着将机箱风扇装好，这里下面装了一把酷冷至尊的240mm的模组扇，机箱后面装了一把酷冷至尊的120mm机箱风扇
▼接着安装电源，这里选择使用安钛克得到HCG850全模组金牌电源，这款电源还是非常给力的，有10年换新保修，很给力
▼并且电源的长度仅仅只有14cm，兼容性会比普通的ATX电源更好，而且装好之后，电源仓内的空间会更加充足
▼电源的散热风扇有多种运行方式，可以选择偏向于静音，还是偏向于控温
▼电源尾部的按钮可以选择风扇的运行模式，日常切换非常方便
▼这里是电源的安装仓
▼将电源固定好，可以看到电源的长度还是非常短的，电源下面的空间非常充足
▼安装好电源之后将机箱内部各个部分的供电线都插好
▼接着安装显卡，这里使用的显卡是华硕的ROG RTX2070Super A8G，顶级非公显卡，显卡正面有ROG标志性的轴流风扇
▼装好之后的效果，乔思伯这款UMX4在显卡的安装兼容性上还是非常不错的
▼ROG这块RTX2070Super A8G显卡的侧面颜值简直帅爆，可以看到下面是显卡的塑料风扇罩，中间是显卡的黑色金属加强骨架，上部是显卡的金属背板，层次分明，且有漂亮的造型设计
▼最后给显卡插上供电线，显卡的安装就完成了
▼最后盖上机箱侧面的玻璃盖板，整机就算安装完成了
▼看一眼机箱的背线，哈哈，灵魂走线
▼最后别忘了机箱底部的防滑条，贴上之后才能使用，要不然就真的是桌面终结者了
▼开机，一次点亮，完美！
五、乔思伯（JONSBO）UMX4 RGB机箱 效果&测试
▼整机的效果还是非常漂亮的，侧面漂亮的侧透玻璃可以将机箱内部漂亮的硬件都展示出来
▼机箱内部的空间非常整，看起来又整齐又漂亮
▼左侧部分是机箱内部的硬件，右侧部分是挡板
▼机箱内部水冷上置，可以看到上面的空间很足，水冷的冷排都碰不到主板的上沿
▼机箱右侧的亚克力件，上面有乔思伯的LOGO，而且会发光，颜色是单色RGB的
▼水冷是乔思伯的光影240，冷头效果很漂亮
▼哇，ROG的显卡就是漂亮，侧面看起来很精致，有复杂的纹理
▼且显卡的右下角是有灯效的，可以看到漂亮的单色RGB灯效
▼显卡的金属背板上也是有灯效的，有一个漂亮的大眼睛
▼其实显卡的正面也有灯效，只是这个角度只能隐约看到
▼日常待机，处理器温度也就在40℃上下波动，整体温度很低，显卡的核心温度仅有28℃，室温23℃左右，机箱内部的风道整体表现良好，垂直风道噢
▼简单跑个CPU-Z的压力测试，处理器温度稳定在66℃，主频在4.15G左右波动
▼单烤FPU测试5分钟，处理器温度稳定在79℃，处理器主频在4.05G左右波动
▼停止测试，降温曲线还是非常不错的
▼接着跑一下3Dmark的压力测试，FSU模式，帧数稳定率97.1%
▼显卡的核心频率稳定在66℃，散热效果不错，处理器温度在50℃上下波动
▼接着玩把吃鸡试试效果，显卡的核心温度稳定在66℃，和测试的结果一致，处理器主频全程在4.3G左右上下波动
六、总结
乔思伯这款UMX4 RGB机箱还是非常不错的，外观漂亮，内部空间设计合理，整体的体验很棒。
外观方面，正反两面是完整的黑化处理的钢化玻璃，5mm厚度的，很厚道。上下左右是铝合金的框架，表面有细腻的拉丝处理，手感和颜值均是一流。并且机箱的前部有漂亮的支持RGB灯效的LOGO铭牌，机箱还内置了多把支持RGB灯效的机箱风扇，很棒。
机箱内部空间设计合理，电源前置，主板和显卡部分有完整的垂直风道覆盖，整体散热效果良好。ROG的这块RTX2070Super A8G显卡支持风扇低负载停转，即使在显卡风扇停转的情况下，显卡的核心温度依然极低，只有28℃，说明机箱内部的风道还是挺不错的。
细节方面，机箱各个部分都非常不错，进风的、出风的均有金属防尘网覆盖，机箱顶部的防尘网还支持按压开启，日常打开和关闭均非常简单。唯一有些不好的就是机箱的背线空间确实比较局促，建议配合定制模组线食用。
谢谢大家！
The End
评论
硬盘呢 是m2 ？
评论
M2上的大船，三星的963
评论
U5怎么样？
下面还多一个风扇位
评论
显卡厚度好夸张啊
评论
差不多吧，结构很类似
评论
是的，差不多都三槽了……
评论
这箱子挺好看得。。
评论
夏天用这玩意上吹的风跟电吹风一样，室温上涨3度左右！
评论
关键这个是不是大闷罐，空间这么小
评论
也在考虑这个
评论
问下光效版和普通版有什么区别？只是多了三把风扇么
评论
还有一个RGB的金属条
评论
乔思博喜欢两面用玻璃，好看是好看了，但基本上最终都是大闷罐。。。喜欢颜值的可以用，喜欢超频的还是找别家吧。
评论
普通版可能是老款，上面冷排加扇子可能与主板装甲冲突的。
评论
机箱不错，可惜不支持eatx唉。。。多那么几cm深就好了
评论
好的谢谢，等趁着打折入一个
评论
好的谢谢，麻烦问下图里的挡板可以拆掉么？我想上个分体水，不拆电话水箱太小了
评论
可以拆，前面一颗螺丝，后面两颗螺丝，拧掉就能拿掉了
评论
好的，非常感谢
评论
这箱子我用过，非常优秀的垂直风道箱子，考虑到EMI电磁屏蔽问题，选择了侧面非玻璃的版本。风道优秀，散热很好。
评论
正在用这个机箱，很好看，说闷罐的多半是没装下面两个进风扇吧，这机箱风道其实很合理
评论
这个侧面有非玻璃版本吗？求PM
评论

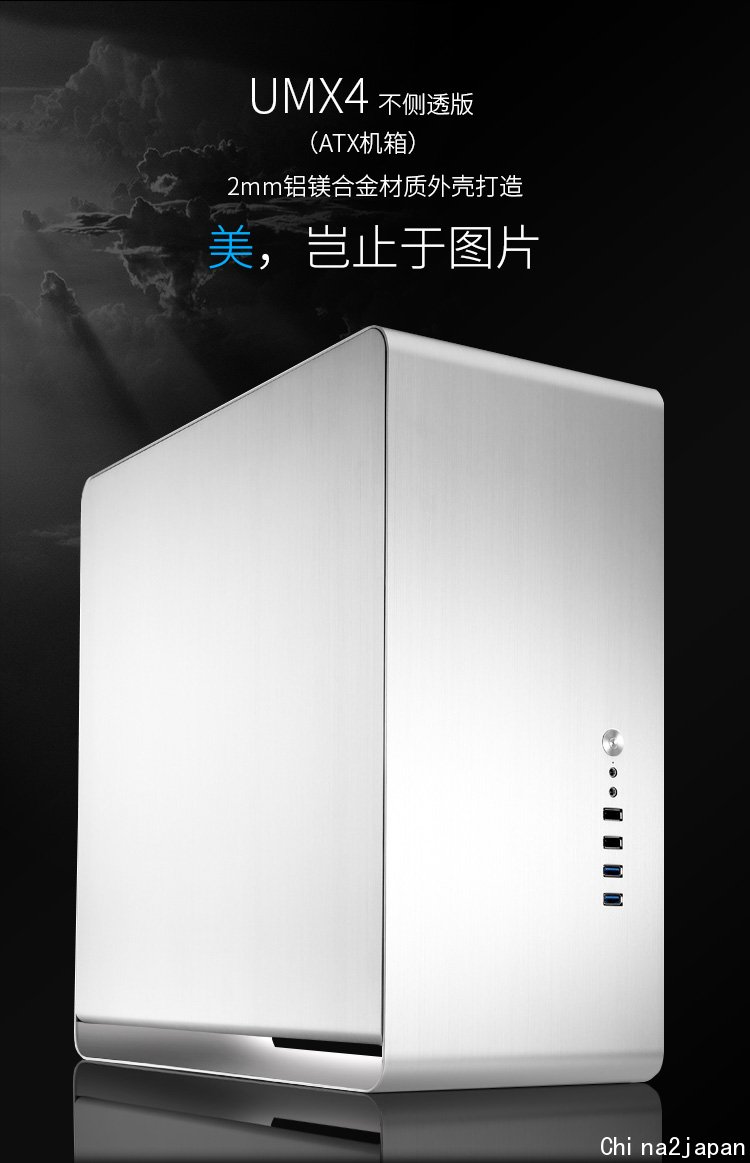

当然有，乔思伯（JONSBO）UMX4 标准版，刘老板或者马老板家找。
评论
评论
在风道上，在上方可以装ALPHACOOL北极熊的360mm的水冷，下面2个猫头鹰120进气，前方3个猫头鹰120进气，后面1个120猫头鹰，这个风扇注意要往里吹（不要往外抽），让风道出风口垂直往上，正压向上，各种风道方案我都已经测试过了，就这个效果最好，完全可以压得住9900K超频5GHZ。
评论
只用上出风？
评论
对，只要上出风，比上和后都出风的效果好，你可以实际试试。这个风道是正压风道，把空气都往水冷散热片压，效果确实好，我测试过很多次了。
评论
