日本电子维修技术 机箱在设计一个垂直风道不转接的箱子,想请教




想做一个itx箱子,高高瘦瘦四角方方的那种,然后不想要显卡转接,垂直风道,电源起码支持标准sfx,不想用1u电源了(之前折腾4L小箱子被搞的头疼)
然后显卡最好不限长,厚度尽可能满足大部分非公。散热之前考虑的是大塔式,最近感觉要是为了极致一点的性能的话,还是得考虑水冷,起码一体水。
而且不能少了3.5的硬盘位。

从去年夏天就怀揣着这个想法,为了设计方便,陆续入了华硕的猛禽580,evga的650wsfx,利民as120+等。

前几个月用2020铝方管搭了一个框架,基本验证了结构的可行性,但是方管搭的毕竟不完美。
这是那时候做完感觉像个空气进化器所以我把滤芯拿出来对比拍了个照。


2020-3-17 18:16 上传



硬盘我买了个架子,然后可以这么玩。不过这是之前做的结构,现在还在考虑硬盘放置在哪里的好。


2020-3-17 18:16 上传




因为高度比较高,所以显卡可以做到不限长,下面的IO距离桌面7cm的高度,实测基本上usb设备和dp头都不影响插拔。这个搭的有44cm搞。


2020-3-17 18:16 上传



上面是20cm的追风者风扇:


2020-3-17 18:16 上传



这是正面:


2020-3-17 18:16 上传



这些都是之前实验的,现在疫情在家,又开始构思怎么样把这个箱子做出个完全体。
目前的构想就是,不再用这个方铝管了,用角铝做四边的支架。(如果有更好的方案请赐教,因为只是第一次尝试)
然后就是考虑塔式散热设计呢还是考虑水冷来设计。

下面是目前在sw里大概建模对几个关键部件机构的排列:


2020-3-17 20:08 上传


2020-3-17 20:08 上传



结构上的想法基本保持之前的思路
- IO朝下,不转接。
- 上下是正方形,目前设计在23cm的边长,这样可以最大兼容显卡的厚度(目前可以60mm)
- 主板相比背面抬高了35mm,这样想着说是为了可以走背线藏线好看一点。
- IO这一块,高度7cm,然后目前可以装一个120mm风扇,如果主板抬高的高度降低10mm,可以装140mm的风扇。
- 显卡IO上面那个方口想着说放个60mm的风扇吹气不知道是不是画蛇添足。
- 最上面一个20cm的风扇出风

但是现在有这个几个一直在考虑的地方,希望大家可以给点建议和意见,或者实践中可能遇到的问题
- 现在首先就是在考虑是按照水冷来设计还是风冷,风冷的话简单,目前就可以做到兼容140的双塔散热,高度足够。
- 如果是要考虑水冷,那我冷排是放正前面的好还是左侧的好
- 水冷的话,兼容280是否就够了
- 如果放左侧,sfx电源的位置还需要变动,是放平下来好还是竖着好
- 硬盘放置在哪里比较合适,几个盘位好,有什么好的固定的方案

以上是我目前所想到的问题,第一次想着做箱子,没什么经验,希望可以从大家这些得到一些建议和经验。欢迎大伙一起讨论




评论
我觉得ok,甚至不考虑机械硬盘和水冷最好

评论
非常棒的设计,减少桌面投影面积

评论

我建议把机箱倒过来, 18cm穿甲弹丢下面
IO朝上兼顾重量分布
如果是大船盘还能兼顾散热



评论
银欣垃圾桶结构就不错,可以参照一下,一直很喜欢银欣垃圾桶,不过有个光驱口太令人不爽了

评论

不考虑的话就非常轻松了,直接完事了,hhh

评论

嘿嘿,就是这个想法,这样放桌子上高高瘦瘦的个人很喜欢。

评论

刚去看了一下垃圾桶,是朝上的IO,不过结构可以借鉴一下。
总觉得朝上IO差点意思所以想整个朝下的

评论
感觉还是调个后结构更合理,20cm大风扇进风,顶部一个14cm要合理得多,毕竟热风是往上走,顶部不排自然也会往上走。用涡扇显卡排气也顺畅的多,相信我,银欣在做机箱的时候这些问题肯定都考虑过。

再就是水冷排支持,给现在主板对面这一次留个内置280冷排螺丝位置的镂空侧板就行,用风冷也可以用玻璃,风道肯定没问题。

评论
我觉得银欣的IO朝上的垂直风道才是合理的,而且主板设计大多都是考虑尾部IO方向出风。
IO朝下有点反人类的感觉,至少OTES的显卡是别想了

评论

目前涡轮显卡越来越少了,所以我就只考虑了常规三风扇两风扇的显卡。
IO朝上我也考虑考虑看看,

评论
电源跟3.5硬盘做个分仓怎么样,搁最底下一层散热自理,然后18cm穿甲弹进风往上吹,顶上整个20cm往外排,IO接口朝上,但是硬盘位可能会减少


评论
显卡一般是对外出风的会不会和cpu的进风干扰?

评论
我那玻璃箱子不就是这样的吗

评论
比较NICE了,追求外观是无止尽的...可惜我当年的RV02....竟然被一个哈婆娘扔了.全球第一个垂直风道0.8钢板的机箱.

评论

哇,大佬,你的箱子美哭了,我之前居然没刷到你的帖子,简直艺术品。
请教大佬是在哪里做的cnc加工,求pm和指点,

评论

现在除了涡轮,没有对外排风的,散热鳍片都是垂直于主板的,怎么对外排风

现在95%的显卡都是对机箱内排风

评论
图画的真好,我也做过垂直风道的小机箱,用的2020型材,老沉了,你图里电源旁边是硬盘嘛?换个方向机箱还能再短一点


评论
廖总有图,你可以照着做

评论

hh,你这个跟我一开始用2020搭的也一样欸,我只是反了过来,巧了。
嗯,是硬盘,我也在考虑,进一步把主板抬高,把硬盘排到主板下面去。换个方向我待会转一下看看。

评论
我做了很多构想,觉得小机箱,竖向的话,垂直风道有劣势,不如试试短风道;这样可以大大的增加进风面积和进风量;如果还是保持垂直风道,底部最多能塞下20cm的风扇(或者18cm),风道太长了,家用肯定不是万转以上的暴力扇,是不是负压抽风更好一些,海盗船也是这个思路,虽然是顶部抽风,但是进风面积是非常大的(侧面开孔,越接近顶部孔越少,这样能保证底部能进风,免得都是抽上部的)

评论

不错 很好看了

评论

海盗船的这个思路似乎有些参考价值,请问是海盗船的哪款箱子哈?
的确,你这么一提醒,风道长度的确应该被考虑进去。
目前想法,因为是为了兼容长显卡,所以显卡这一侧肯定是开孔进风的,然后显卡这边会有大量的热气产生,这一侧是大量进风,如果考虑使用280水冷,那么正面或者侧面也会是大量的进风。如果我想坚持我这个类似结构,我估计是真得再显卡io上侧加一个6cm的风扇,还得考虑缩减机械的盘位,不然风道阻力过大就不好了。

评论
直接上个LD03得了,虽然LD03有很多空间都略微有些浪费,但是十足的满足你的需求和对硬件的兼容性了,我觉得没必要折腾了

评论
IO朝上或者侧面维护方便把,毕竟如果要接线什么的,有一次就足够麻烦的。

垂直风道箱子对配件要求还是有点严格,风扇最好也是塔式,显卡最好是涡轮扇。这个时候底部一个14CM甚至18CM的扇子,IO朝上就能发挥出很高的散热性能。

评论
既然垂直风道,电源最好靠下面。。。孙总以前的小胖机箱和FS02可以参考

评论
你们用的什么设计软件啊

评论

我用的是solidworks

评论

海盗船的one ,其实恩杰的h1也不错,是不同的思路和平衡(妥协),刚才看了下,我对one的分析有误,哈哈哈。

评论
...emmmm
窝也在弄,就是弄不好pcie槽……
嗯,恩杰那个也不错,但是之前折腾小箱子搞过延长线后,就是一个执念就是又想要小又不要转接。hh。
好的,我去看看开箱和拆解什么的,也参考参考。谢谢指点

评论

哦吼?兄弟你是设计的什么样了?

评论

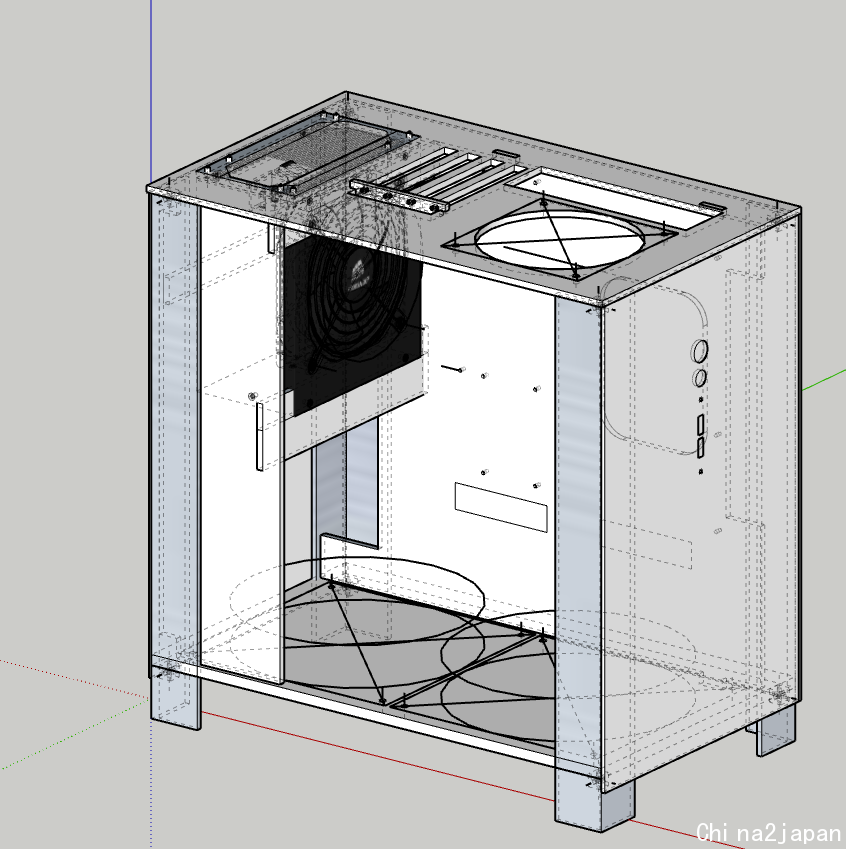

考虑过,我的想法是底部主进风做风路隔离,给显卡区域强行作出一个烟囱效应,尤其是针对这种非涡轮卡,


2020-3-18 12:36 上传





评论

大概这样????



评论

挡板开孔和PCIE 开孔 的相对位置非常难搞

评论

这是不是MATX版本的FT05?,如果成功了,我想买一个。哈哈

评论
楼主加油,我也考虑了这个垂直风道的方案,底部留65毫米足够最硬的Dp线拐弯了,去年已经设计完成,支持240水冷,4ssd或1个3.5hdd,165以内风冷,直插320以内2.7槽显卡,主垂直风道,无螺钉快卸,真实用方便方案,就是懒的折腾生产出来,就在电脑里躺着,家里各种自制机箱已经摆不下了。

评论

终于遇到懂我这个方案的人了,我们想到一块去了。
我也是实际实验了,7cm再蛋疼的线都能无障碍的插拔了。
你这想法和支持的跟我想的基本一致,就是这样的想法,啊,好开心,终于遇到懂我这种感觉的,而且你还比我更强,都设计好了,我还只是一个简单的构思。

评论
把显卡换成涡轮再谈垂直吧我觉得...

评论
垂直散热用水冷就没大意义了。

评论

就是不想只局限于涡轮显卡才设计的,涡轮显卡太限制性能了,选择又少,整体风道时垂直的为什么又不能谈垂直呢?

评论

又心动于水冷的效果,哈哈,打算先按照塔式设计着先

评论

其实把ss1那个机箱换个方向io向上然后向上延伸多一层盖子就挺好了。

评论
FT03用户表示关注,能小点放上桌面最好,FT03太大了

评论

过来人的建议,PCI开口不要分隔,开成一个整体。
主板挡板那都有非常明确规格,照着ATX规范做就完了

评论
CPU出来热气源源不断烘烤硬盘……
IO在下毫无灵魂,涡轮卡高呼要命……


评论

开放式扰乱。。。除非你底部和顶部的风扇换气快。。

评论

底下14的吹,下面20的吸。
不过这都是理想情况,具体还是得做出来实践

评论

自己做的...

评论

羡慕自有工厂的大佬

评论

没工厂,只是有个可以自己折腾的小机床...

评论

是那种桌面cnc机床吗?还是大的?

评论

两者中间吧

评论
