日本电子维修技术 机箱联力o11 rog wgx机箱显卡竖装,3x360冷排的实验




原来一直听闻联立有新款机箱的消息,就等呀等,
等到前几天发布了,看着样子完全爱不起来,
新款的前面板的插口太多了,(丑)划掉
也没有wgx款的独特花纹,这个很重要。
体积也大了很多,想塞满更难了(花更多钱)
热拔插硬盘位对于我聊胜于无,食之无味
wgx平插显卡,显卡较长的会和侧面的风扇冲突,
没办法装上去。
竖装显卡,原装自带的竖装套装是安装在机箱底部的
下边就不能上冷排了

但是又想上3x360冷排,于是想了一个解决方法,

幸好这个机箱的pci插槽部位是螺丝固定的,
只要新做一个后面板,加上一些显卡竖直安装支架
就可以实现,悬空竖装安装显卡,下边也就可以再上一个冷排了。

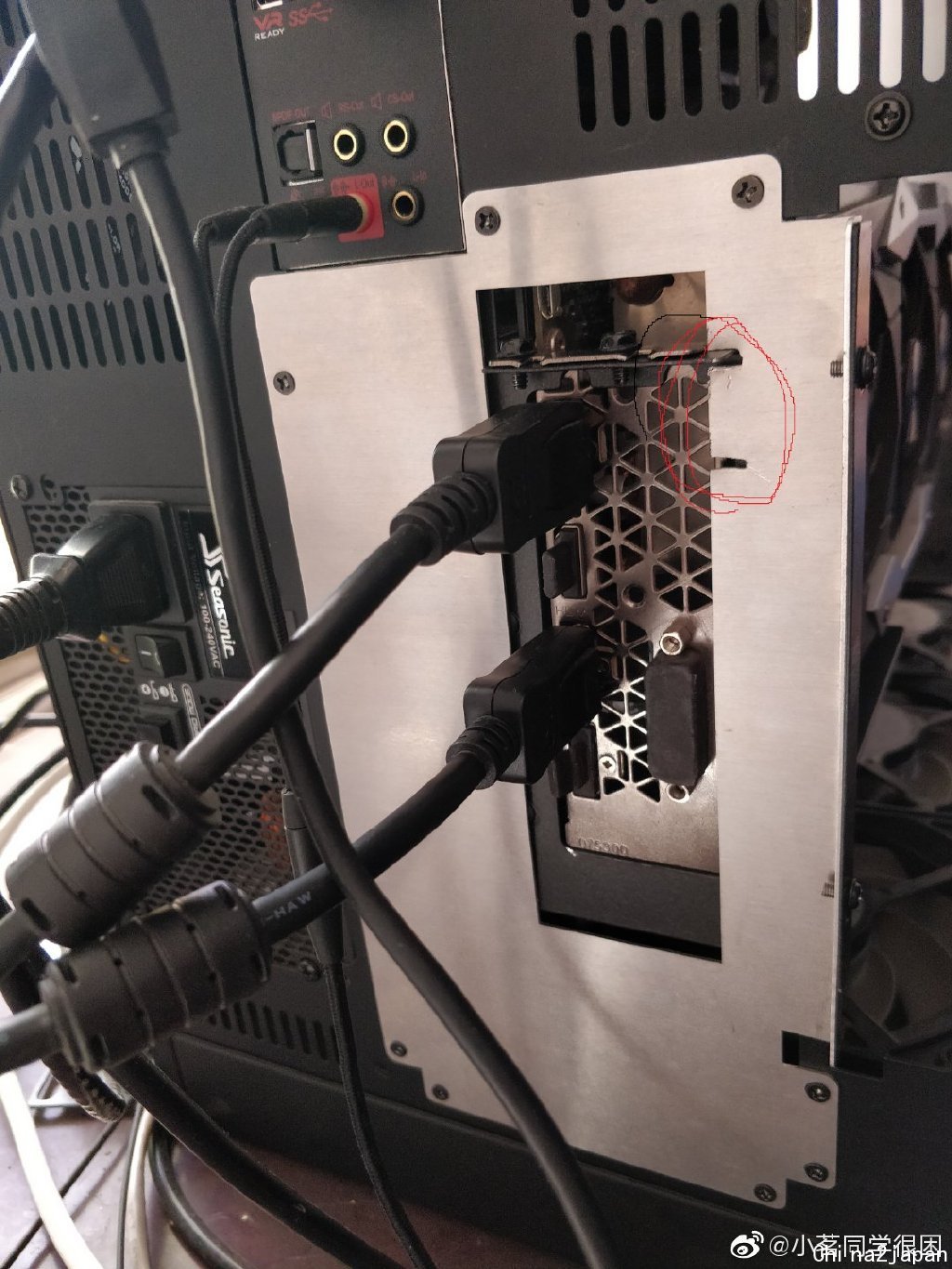

于是做了这么一个面板,今天到了安装上感觉还可以,

6%26M][email protected] (277.03 KB, 下载次数: 0)

2019-10-27 23:18 上传

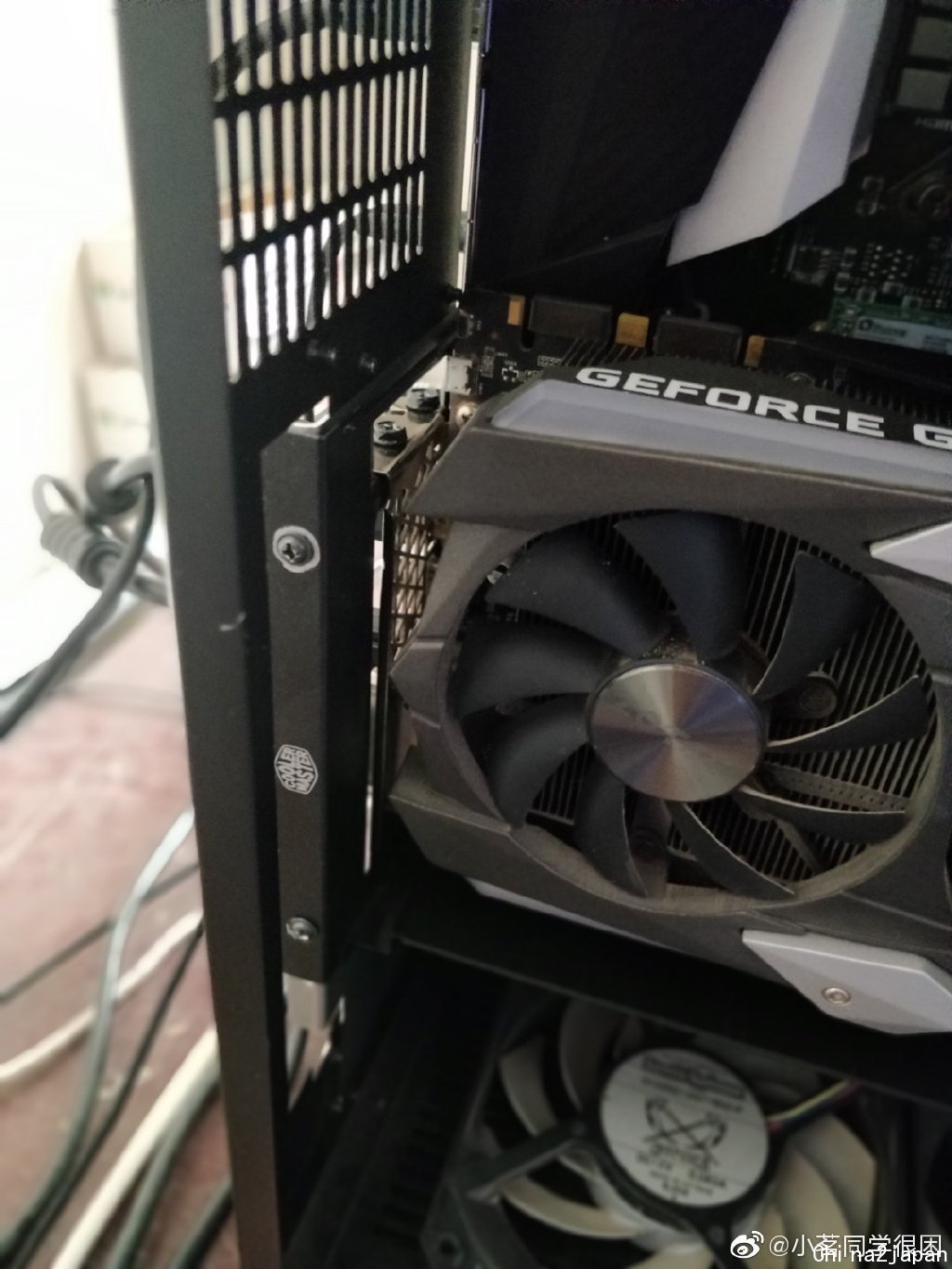

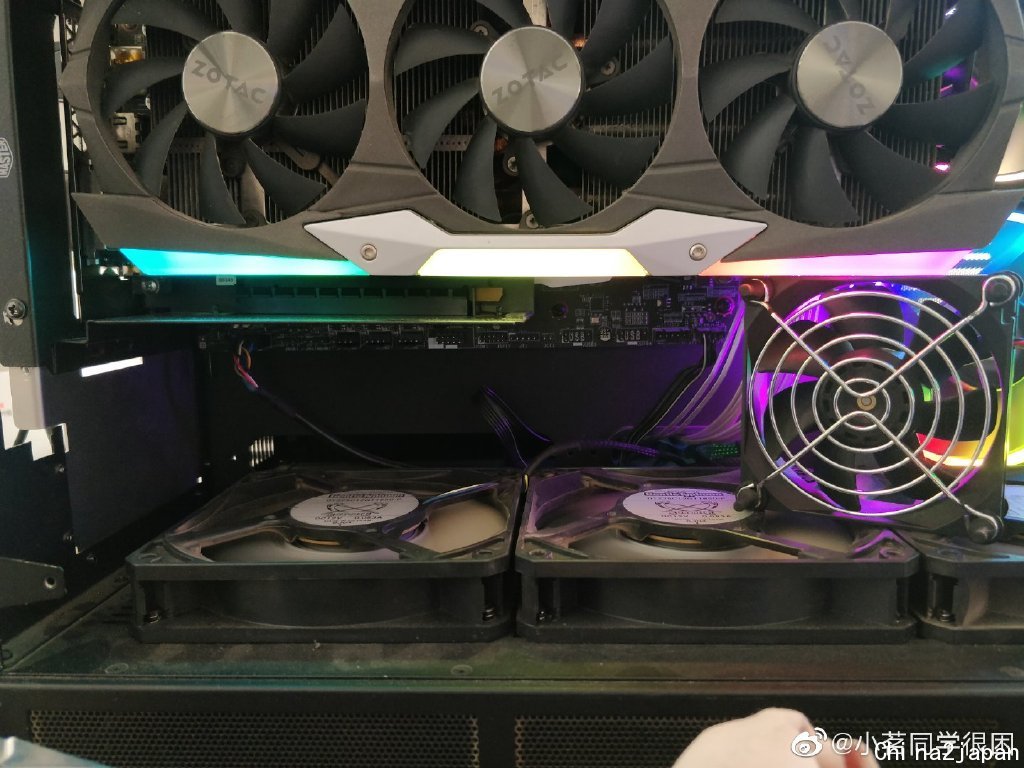

底下的3个扇子是温柔台风1850的,立着的那个扇子是三洋9s的8cm风扇
给大家对比一下高度,下边放厚排或者薄排夹汉堡都有余

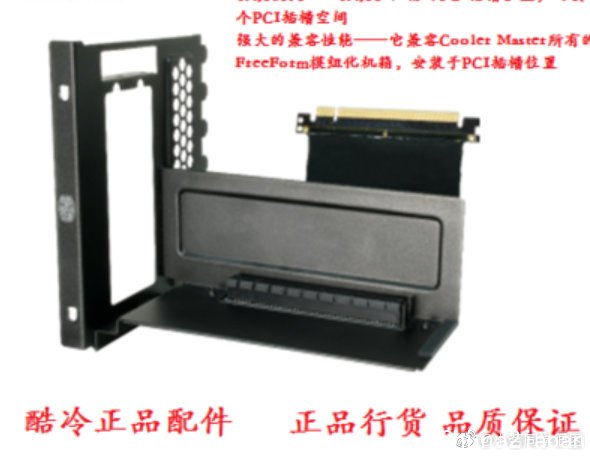

显卡支架我用的是酷冷的这个,估计其他的这种也行


2019-10-27 23:18 上传


因为是第一次打样安装,所以也没上黑色
下次再阳极上色


2019-10-27 23:18 上传






目前发现的问题,

1、这块板子做的时候,就做的1mm厚度,材质是普通的铝合金
现在看起来强度有点不够,挂上显卡后会有变形。
准备在做一块,哪种材料的强度好点呀,最多1,5mm的板子求一个大佬解答一下。
2、

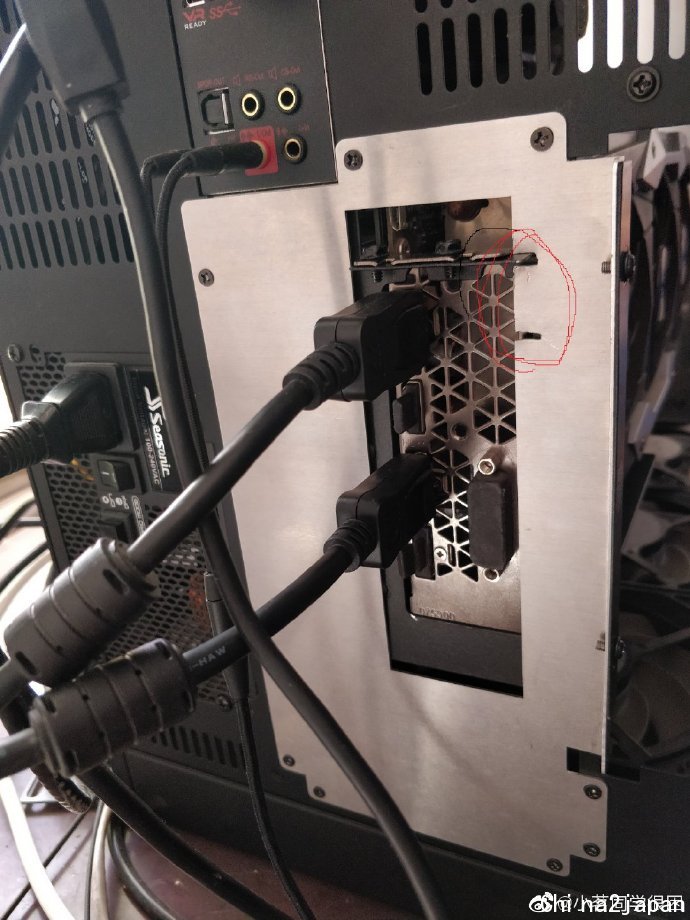

图纸还是没画好,用锉刀开了一个小口才安装好,需要继续改图纸。






评论
没看到图,不用重做面板吧

评论

上图了呀,是我图炸了???我去看看

评论

上个图吧,强度其实不是问题,显卡底下用什么东西撑在风扇框架上也行

还有,如果不支撑的话,单靠pci位加厚也不行,因为显卡这时候只靠自己的pci挡板还是会有点下垂

尺寸改好我也想要个

评论
你要用新版这个 面板插口很多的O11,直接用他的PCIE转接架就可以竖直显卡,装冷排

评论


评论


评论

看一下有图了嘛

评论
你完了,
图全裂

评论
你的图都是外链的?传论坛呀

评论
讲道理,新款的O11 XL很多改动都非常合理的,不过外形没老款WGX好看是真的。

评论

看看图好了吗

评论


2019-10-28 12:09 上传



类似打印个风扇罩支架就好了


评论

看到了,看来是后面开口不够大 电路 电子 维修 求创维42c08RD电路图 评论 电视的图纸很少见 评论 电视的图纸很少见 评论 创维的图纸你要说 版号,不然无能为力 评论 板号5800-p42ALM-0050 168P-P42CLM-01 电路 电子 维修 我现在把定影部分拆出来了。想换下滚,因为卡纸。但是我发现灯管挡住了。拆不了。不会拆。论坛里的高手拆解过吗? 评论 认真看,认真瞧。果然有收
