11.19
今天看到u1的尺寸。所以尝试又缩小了一下。。。改成160*200*285
--------------------------------------------------------------------------------------------
11.17itx机箱草图。
主要目的：结构简单便于安装，各部位散热好，静音。可双侧透。风扇尽量少。
外部尺寸：宽170*深220*高285
风道短，20cm的样子。
p66缩小版
评论
u2 u3是atx电源。太宽了，而且那个机箱安装蛋疼
也算是u2这种的sfx版，可惜市面上找不到这样的机箱
评论
注意风扇的进风纵深，不是有量产箱子这么用就一定正确，要么前脸开口子，要么就留出足够的前部空间来，然后.....然后就成了Mk3s了
评论
能做个类似q33 q34那种主板横置，面板可以拆开的吗
评论
其实前面是不打算装风扇的 也没设计支架。。。，因为风道短，就打算靠背部风扇和塔试cpu散热带动空气流动。两侧开大孔保证进气。 至于散热效果怎么样，，等有时间搞出来才知道~~
评论

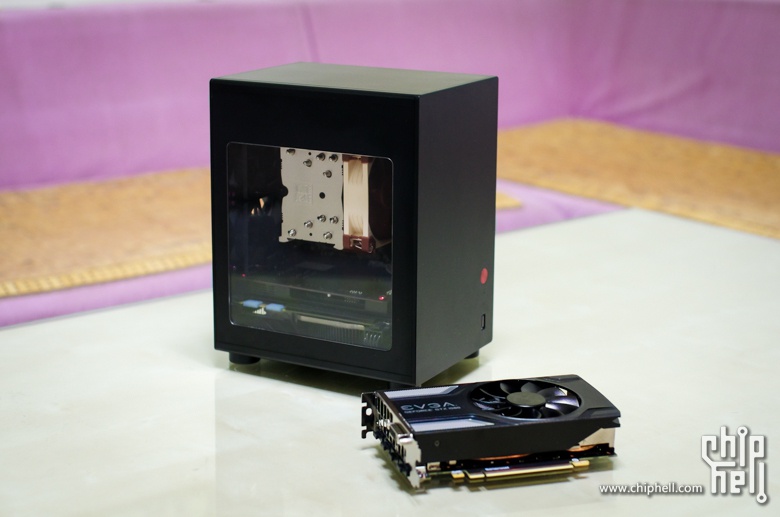

那就是Mk2c因为sfx电源的关系进一步加高
研究和测试这个结构的时间已经不短，关于散热，在风道结构已经是这样的基础上，其实影响最大的是散热器的规模，也就是类似Mk2c这种没有前置风扇的条件下，单侧也好，双侧也好，开大口子还是开小口子，其实最终体现在温度上的差异非常小
评论
那直接买不行吗，非要自己在做一个差不多的？。。。
咱主要还是买不到想要的箱子，才自己定制
评论
是啊，可想要的就是没有。把u2压扁点，或者把mk3s缩短，或者这个mk2c加高一点点。。 就是没现成的，买不到啊
这么说只有前开孔散热效果最好了？还是和两侧开孔，一侧开孔差不多？同种散热器下？ 我也是打算用u9s 这种宽度的箱子只能用这种了
评论
就我个人的观点，这种传统布局，如果要用短卡，而电源选定SFX，会使得高度显得过高，当然也可以通过增加一些纵深来改善观感（比如顶楼这个尺寸），但是这样的话体积就要打点折扣——对于15-19cm这个尺寸的标准短卡来说纵深的优势就没充分体现出来，反过来往上比，以显卡兼容性的代价，就换来比Mk3s小1L多的体积。当时我在折腾的时候也纠结过这个问题，SFX+短卡的别扭之处也就在于此，最终结果就是轻微增加长度兼容到公版卡同时改善进风纵深成了Mk3s+往下压缩体积并保持三维比例成了Mk2c——短卡既然是某种极致，那搭配SFX这种不算某种极致的电源始终有那么点不舒服斯基........当然，走走中间路线也不错，SFX+短卡的呼声一直都有，自己倒腾的定制结构不就是这么用的吗，所以支持折腾，期待成品
关于风扇，还是我个人的观点，要么不用，要用就要保持其工作的效率，也就是进风面积和进风纵深了（这二者一定条件下又可以相互转换）。很多量产箱子的进风纵深连风扇自身的厚度都不到，出风还是有，但出风形状是个远超正常情况的大喇叭状，汇聚程度很低，风量风压都成问题。前脸开口，涉及到定制加工的工艺能力和成本控制，反正我现在是没看到过既能保证开口面积又能美观的案例：很多量产箱子用的圆孔阵，看似密集，其实将面积计算出来的话，可能连风扇面积的一半都不到；而如果开大口子，面积OK了但是外观就得妥协；金属网罩不错（我用过银欣SG03），风量和外观都OK，网罩还能兼做防尘，但缺点就是极易积灰，一有灰要么得频繁的清理要么就让观感降低吧。折腾箱子其实就是取舍，看图什么以及如何扬长避短罢。
评论
纠结帝 mk3s 可以了
评论
这个高度也是没办法，短卡+sfx这个组合也是目前普通用户能买到的量产的东西，也是最小的了，1u电源毕竟脱离了普及这点。普通用户例如我不能确定品质如何，该如何选择，购买渠道==。可靠性普及度还是要放在第一位的。。
带来的观感差异，看个人吧，联立的pcx500，x510就是那种高度很高。深度短，给人那种容易碰倒的感觉。itx个人觉得主要还是占地（桌）面积，应该没多少人吧itx放地上吧。。实用性上讲，占用桌面小的机箱更实用些，也适合我用的小桌子。高度反而不是那么在意，况且30cm不到的高度也不算高。如果吧电源放在其他地方 感觉风道也乱了，个人喜欢简单粗暴型的。。
机箱的风扇，个人不太喜欢装，增加噪音，风扇也不是越多越好，其实本人心中最完美的散热就是集中散热，就像mac pro一样一个或者2个风扇解决所有散热。。。不过台式pc是不可能了~~ 。所以我是这样想：靠cpu的1-2个风扇，来散热整个机箱。风扇个数能省就省掉~
风扇的建议还是很有用，也是经验啊，非常感谢！机箱要等明年有时间在搞出来看看了。目前还可以优化一下。。到底散热外观视觉效果咋样的，还是只有动手了才能知道~我也很期待
评论
加一点长度，把IO放到上面，电源放在下前方，机内延长电源线。就可以有一个非常好的全长显卡方案了。
评论
建议把USB和开关做到侧面，类似于屌丝伯C2的样式，这样就能完全让侧面完全展示出来，并且能让人能看到无死角的内部。
评论
侧面那几个进风品根本不够，而且也不涡轮变向风扇，普通风扇，面板前面开进气口最好，
其它也没有什么
要不然就是银欣那种方法，下面3个风扇，顶部3个风扇外加后边一个风扇
评论
话说这个进风 没口子啊
评论
开机按钮，位置太难看了...
评论
前面板侧边进风，后边在加个挡板比较好，纵深加个1cm
不然容易内循环
评论
和乔思伯快要出的U1 PLUS差不多。
评论
宽度可以压缩到160左右（可能会对显卡的电源线有影响，电源线在尾部的显卡无影响），但是深度要加一些，主要是照顾前进风口，290比较合适。285的高度可以装2个120的前入风风扇。
评论
什么地方加挡板？，进风口吗
评论
我也一直想做一个ITX机箱，就是没有图纸，我可以找我的供应商给我先做一个亚克力板的样品机来检查问题，有谁能共享套图纸否，
评论
他的意思就是你的前进风风扇的位置要加一块隐藏面板，和前面板差不多大，区别就是开了孔装风扇，然后和前面板的距离再加大1CM就可以解决进气问题，
评论
这个机箱本来不打算装前面风扇的~
定制机箱最好要先画好3d草图，简单的设计下布局和 硬件兼容度。然后分割出部零件画出精确尺寸的cad图，找商家切割加工，其实机箱的图纸画起来很简单，就是精度画不好可能会调整几次，我刚做机箱的时候草图和cad就是边画边学。反正cad画机箱就是直线方框，很容易学会
当然如果觉得我画的这个正好适合你，等做好了可以提供给你cad图纸。。可能要很久了~
评论
你这个是草图大师画的？下载的显卡主板模型？
软件我也装的，
评论
对就是谷歌的草图大师上手简单，可以直接下载很多硬件模型。
评论
PM个模型下载的网站给我，
评论
草图里面自带的，注意不能中文搜索~~~
评论
对于ITX板，其实只要把机箱宽度搞大几厘米，整个体验会好很多，我希望你能设计一款电源前置主板平放的ITX机箱。
评论
我把联力Q21改了下，顶部上了小1u电源，上了塔式散热，除了电源整体布局和楼主差不多，不过我目测q21可以在前面板不开孔的状态下上一个12cm风扇，并且我设计了一个显卡散热的绝佳办法
评论
孙总红龙Nano，直接去定制就行
