2017 2 4 更新
--------------------------------------------------------------------------------------------------------------------------
这帖子好久没看了， 前些天上传了所有的图纸，工程图到网站。链接分享：
*
https://grabcad.com/library/cd1568-itx-computer-case-design-1
包括：
-3D 建模（Solidworks）
-dwg 工程图（可以直接交给厂商生产）
-solidworks工程图（针对自己的需要修改，和3D图纸联动）
-渲染图
-装机过程图
希望能帮助到正在设计机箱的朋友， 不要忘记点赞。
各位不要问了，这个没有量产了，最后一台之前几天刚卖掉
----------------------------------------------------------------------------------------------------------------------------
废话就不多说了。主要是上点图。 设计上有些不要紧的小问题 但肯定是还要再生产一个了。 所以等下一版本做好了再发详细点的好了
工厂里还没组装的时候。。 手机拍的 压缩到200K 效果有些惨不忍睹。。
外铝内钢。 铝板表面处理和MACBOOK 表面一样。 黑色的钢板简单喷漆。 用料很猛。 最薄的是板材是2mm钢板，
对开门设计。 结果接缝对不上。 设计容许的公差不够，不过修改起来还是很简单的。 不是大问题
这里还有生产时产生的废料。
----------------------------------
接下来装机图。 。
原装线。。 惨不忍睹。。 下次改用定制线。。
后置天线。 主板IO 开口开小了5mm。。 这种粗心的问题竟然还会出现，，
顺便来张装好的图。 晚上NOTE4拍的，，效果渣渣 将就着图片感受一下吧
具体的细节设计等就下一帖了。。 不知道就这些图够不够清楚。。 具体的图片会持续更新 觉得好看给个赞， 觉得难看的给点建议
大家就别吐槽设计抄袭ABEE RSO7G了。。。做出来发现底部的弯板完全精度达不到。 两个对开门面板的精度还好保证。 底部的模仿RS07G的弯板 明显达不到要求 做出来明显多此一举。。 已经知错了 接下来一定改
--BTW 是用 Solidworks 设计的。 欢迎交流学习。。
-------------------------------------------
--7月17号更新设计图
我就不渲染了 直接那专业卡自带的realview做个效果展示好了
【这是更新后的设计 和之前那个有区别】
外观：
Screenshot (11).jpg (73.47 KB, 下载次数: 0)
Screenshot (12).jpg (67.03 KB, 下载次数: 0)
Screenshot (13).jpg (76.49 KB, 下载次数: 0)
开门
Screenshot (14).jpg (115.41 KB, 下载次数: 0)
就开了一半 当然两边都是可以开的
Screenshot (15).jpg (77.61 KB, 下载次数: 1)
Screenshot (16).jpg (112.11 KB, 下载次数: 0)
内部
Screenshot (17).jpg (124.46 KB, 下载次数: 0)
Screenshot (18).jpg (101.85 KB, 下载次数: 0)
上下开的方孔实质上是为了方便拿起。 同时减轻重量。。 你知道8mm厚的铝合金板有多重么。。 话说组装的时候砸了一下脚 疼到现在。。
Screenshot (19).jpg (103.66 KB, 下载次数: 0)
选中的这块板（蓝色）是可以导风的，可以上下活动，毕竟上方的电源也不从内部吸风，吹上去也没用，同时顺便挡一下线材
2015 8/6
-----我是分割线-----------------------------------------------------------------------------------------------------
----------------------------------------------------------------------------------------------------------------------
第二次生产开始啦
又交给厂商生产了，结构没有什么大变化，这次一共订了3台，一台自己用，剩下两台打算出掉。 淘宝店铺还在审核，隔一段时间应该就好了。 不过 如果有意向的话 可以回复我需要什么样的表面处理，想要什么样的外观？ 现在有黑色，橙色，蓝色，银白色喷砂。细节的话可以再问我。 但是因为这次表面出来的效果到底是怎样 我也不知道，不过生产出来会发帖的，倒时候看帖子再决定也行。
这是四张渲染图。 当然渲染图归渲染图。真正做出来我也不清楚能不能做到这么美观。 一切都交给厂商了
CD1568 outlook closed.5.jpg (41.71 KB, 下载次数: 0)
CD1568 outlook closed.6.jpg (50.53 KB, 下载次数: 0)
BTW:上图 机箱背面那个小集线盒被我最后去掉了。 感觉意义不大
CD1568 outlook closed.7.jpg (40.66 KB, 下载次数: 0)
CD1568 outlook closed.8.jpg (42.11 KB, 下载次数: 0)
外观差不多就是这样。 内部还没有渲染，有需要的话留言。
--两侧开合面板的固定方式换成了有垫片的。这样做可以通过松紧垫片微调面板的位置。设计预留的调节空间还是足够的，可以做到严丝合缝。
接下来是枯燥的工程图（没有渲染的好看了）。 还是一样只开了realview和透shi.
展翅。
顶部的螺丝处理。 本来打算压铆螺螺丝 但是量产想想还是算了。 回头做多了跟厂商量商量去
最近螺丝库尺寸出现错误了。。 所有部件上的螺丝变得巨大无比///
所以就不上内部部件了
脚链部分是这样处理的。 一个垫片+两个螺丝。 侧面板开腰形孔可以微调。 做到严丝合缝。
（侧面板被设置成半透明。 应该可以看明白）
总结改进：
--去除M5,M6螺丝的使用。仅留下M3,和M4的使用。（M4 仅用于铰链）。 统一螺丝规格。
--改进的面板可以微调，可以做到严丝合缝。--面板的折弯这次会一次折弯成型，精度大大提高。
--去除集线盒设置
--预留USB3.0接口位置&排线位置。
--调整IO面板开孔。
--铰链的替换：使用不可脱卸式铰链。 之前用可脱卸式铰链导致面板松动容易滑落。。
--微调内部结构。
--减少两侧开孔数量，增加强度。
---感谢大家的支持^__^。 我会继续改下去，直到改出满意的作品
--------------------------------------------------------------------------------------------------
212（深） 268（宽） 456 （高）mm 体积接近26升内部尺寸 181（深）250（宽）319（高）
##HDD的安装方式见42楼
评论
普通折弯就不要指望多好的精度了
评论
先收藏了，看来楼主也是垂直风道的爱好者。我也一直想定做一台垂直风道的小箱子，奈何不会用任何的软件建模，[email protected]，不过他确实很忙。你们可以合作一下，期待更好的作品！加油！
评论
我也在构思垂直风道的，看了你的材质，我觉得我做出来肯定丢死人了
评论
这用料确实扎实啊
评论
是啊 。还是要考虑公差的。 R20的圆角厂商折弯不了 没有模具，所以是很多道小折弯组成的。。实际比R20小了很多。
评论
有好的机箱设计 我可以帮你看看。 最近还是比较空的 要是有意思我可以帮忙设计哦
评论
蛋疼的杰作~！
评论
没找到开关唉？
评论
材质？ 是指外观么?
评论
嗯 两侧的两块铝板 厚度8mm用来支撑。 最薄没有低于3mm的铝板。 所有钢板都是2mm厚的。
评论
是啊，外观的感觉太好了，我要做机箱能不能发图纸找你？淘宝上的感觉没这么好看
评论
我就当是表扬了
评论
好啊 表面处理是喷砂+阳极化 出来效果MACBOOK的表面一样 私信你了
评论
开关和RS07G 差不多是一个位置。 直接在钢板上开了14*14的孔塞了两个机械轴进去。 线目前还没焊，开机都是用铅笔。。两个键帽是自制的，可惜了这个角度看不到。
评论
键帽做开关？有创意的
评论
在外社区发了个关于3D打印键帽的帖子 可以看一下
评论
顶盖如何处理呢？
评论
只是现在的效果： 螺丝孔比较小 不过细看看得出来
就是这样。 总体感觉上不怎么影响外观 但是追求极致的话这样就不行了
M3螺丝。 可以考虑后期喷砂之前 抹腻子盖住孔， 看不出来。 但是比较脆弱 打算接下来试试。
或者是单纯的加厚板。 不过要加厚到6mm以上， 感觉没什么必要
或是这样， 直接露出6角沉孔螺丝。 内侧用盖母。 估计外观也不会差。
Screenshot (10)_副本_副本.jpg (68.6 KB, 下载次数: 0)
实在不行 用两块板 叠起来。
评论
漂亮，想到FT03了，就是硬盘位置少了点
评论
要是这样，简直太感谢了，请PMQQ号
评论
艾玛~不错啊~就是CPU散热不上水的话会有点难看
评论
设计很好，有个一样的半成品箱子还没做完。求pm联系方式，关于垂直探讨一下。
评论
顶！d=====(￣▽￣*)b 板材厚了就是好看 楼主也告诉我一下 怎么联系啊
评论
楼主能说下价格吗？
评论
谢谢支持。 CPU不上水的话下面放的硬盘就可以增多。正在考虑这种做法。
评论
貌似结尾有提到啊。 现在的话价格还没有完全定下来。 不过应该就在1000元上下（这是能保证高质量的价格哦）。 要是用料不这么狠还能再便宜一些。。
评论
但是那样的话。这个垂直风道就不那么纯正了吧？
评论
是我喜欢的类型，收藏了，等量产，顶盖的四个螺丝能盖住就完美了，对开门时间长了会不会有偏差不能严丝合缝？上置的出风口三个洞看着感觉很蛋疼，直接做成蜂窝状？
评论
...结构没看懂
你底部是放了两个12cm做进风？？？机箱体积貌似不小啊
再一个，出风很少的样子，再加上这个顶盖设计，更少
放硬盘的话还是可以底部的风扇还是可以保留的。 所以应该还是垂直风道。 可以看到硬盘是被架起来的
评论
1.顶部的螺丝孔可以用涂料盖住， 不过不知道要是换成六角沉孔螺丝头露在外面你觉得好不好看？（拧螺丝的那一面，不是螺丝底部）
2.对开门是可以调节的。 上下左右前后都预留有很多的调节空间（至少5mm的调节调节空间），肯定是够了。。严丝合缝是必须的。 唯一麻烦的是需要拧螺丝。没有其他缺点了。 正常使用只要不大力扳或者压东西上去，正常使用肯定是不会有问题的。门板不重。 用了两个海坦的工业铰链， 肯定是足够了。
3.三个洞都无所谓了 只是为了方便抬起来。。想要什么形状都可以。。 觉得有改进意见可以PM我一下，暂时改成圆矩形的了，就是更新后的设计图里的样子。帖子里有
评论
妈呀，这一套下来花了多少钱啊，感觉老贵了的样子。。。
评论
还有啊，HDD安装的地方感觉蛮拼的。。。
这样不知道长时间使用，震动和散热方面会不会有问题
原来上面已经藏着两个ssd的抽查盒了啊。。。
评论
1结构等我再更新一下好了。 要是看不懂可以注意一下上面菊花的布局。
2机箱体积其实没有看的大，212（深） 208（宽） 456 （高）mm 差不多就20升。
实际占的投影面积非常小。放在桌子上面一点都不占地方，主要是上下预留了很大的进风和出风空间。 所以高了很多。 不过放在桌面上 高度反而不是担心的了（除非你把这类机箱放在地上。。。）
开门占的空间也不多。 对开门，正常放桌子上面 左右留一半空间就可以了。 或者不开门或是开一半也可以。

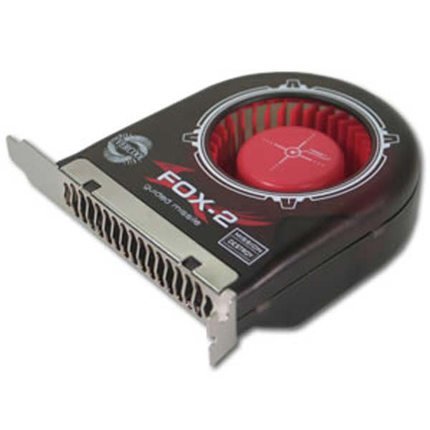

3 出风口上面可以放3个60mm的风扇，应该还可以，或是用离心式的那种抽风风扇贴在侧面之类的
或是
同时日常使用上上网之类的 功耗又不高 这点通风面积应该是够了。 实在是高负载使用的情况下开点门不就好了（不用全部打开）。 机箱内一直处于正压，开点门可以解决通风的问题（全部打开就是裸奔了。）
顶盖不是螺丝连接的。 使用碰珠。 轻松拆卸，热了可以拿掉放一边。
评论
已经有写价格了。 基本会在1000以下。 自己找的加工厂，加工费用收的不多。
评论
无论是材料选用还是工件间结合方式又或是整体结构 加工细节等等都足以说明了制作这个机箱的加工单位是一个十足的 侧头侧尾的“鸡加工”单位，使用的也是“鸡加工”的方式，而非专业板金加工方式。。。
从电脑机箱诞生至今市场上几乎所有机箱以及史上各款金典机箱99%都是板金加工方式做出来的，所以这个“鸡加工”方式做出的机箱显得是那么不专业 不入流 难登大雅之堂。。。
未完待续。。
评论
要量产？正好在挑机箱呢
评论
背面看懂了是电源和对着的两个硬盘位是吧？？正面那两个硬盘位有点诡异啊
！！你那最下面难度不是两个12cm风扇位？？如何放进你说的这个体积的
其实高度就算放地上也没事，我就用的ft03~~好期待有个diy的垂直风道做工能比银欣好确实省地方
开门防尘就没了
6cm风扇很难找啊，，，离心的噪音大，cpu散热貌似上不了高塔吧
我倒觉得你把ft03改成itx，电源换成sfxl的位置，把进风的那两把扇子的位置优化下比现在这个好，这个空间有点乱，，，不过颜值肯定没有这个高
评论
solidworks
评论
正面的硬盘是架起来的， 特意截了几张图：
Screenshot (27).jpg (77.43 KB, 下载次数: 0)
Screenshot (26).jpg (86.26 KB, 下载次数: 0)
Screenshot (25).jpg (108.29 KB, 下载次数: 0)
Screenshot (24).jpg (105.25 KB, 下载次数: 0)
后面可以卡护线圈减震。 前面也可以加垫圈减震。 前方做了一个小铝块把硬盘架起来，下面可以正常放风扇。
还有尺寸是我打错了。。。 这面纠正一下应该是 212（深） 268（宽） 456 （高）mm 这样就是差不多就26升
同时内部尺寸 181（深）250（宽）319（高）
还有机箱内部应该是正压。 下面加防尘网。开门正常也不会怎么积尘。 最终导致积灰的还是个人习惯和所处的环境了。还有不一定要全部打开，高负载的时候风扇调到最大，打开一条缝出风解决向上吹 风压大的问题。
（开门防尘就没了这种说法感觉有些不妥）
还有离心风扇低转速下噪音应该还是可以的，6cm的风扇也不难找。。三洋，日本电产的风扇也有很多啊。 猫头鹰也有， 应该不会有找不到风扇的问题
CPU散热肯定还是建议上水冷。 毕竟主板倍推的向前了。 这样打开门之后可以方便看到主板。 之前想过主板靠后放高散热器，这样，就看不到主板了，开门看到一坨散热器真的好看么。。。
还有这机箱是可以放SFX-L的电源， 看看机箱背板的电源散热开孔就知道了。。
评论
谢谢支持。 可以先收藏一下哦/
评论
嗯。我知道可以保留。但是第一道新鲜的冷空气给了硬盘而不是给CPU和显卡。感觉不是很酸爽。
毕竟硬盘的温度比较稳定，也不用那么刻意的照顾它。当然也因为硬盘的温度比较稳定，所以第一道冷空气也不会被加热多少。。。所以说同一件事物不同的人有不同的看法。我更加偏向前者。。
评论
量产吗？3D图可以帮到忙啊
评论
直接做个4盘位的硬盘抽取架子的位置，其实就是底部弄个3盘位的光驱位用来放硬盘笼，硬盘笼子可以自配，可以满足一下NAS爱好者的需求。
评论
我只想说你能不能做个MATX的
现在定制机箱基本都是ITX的 我只需要紧凑型的MATX
评论
水冷从下方是进风吗？被冷排加热过的空气到机箱里面
评论
可能我稍微考虑各种情况考虑的多了点，，，
lz等弄完了这个复刻一个ft03吧。。。结构在03的基础上优化一下就好，，，持币待购
评论
正面的硬盘是可以不放的。 背面还有两个3.5寸硬盘位。 其中一个可以当软驱位用。放2.5寸硬盘笼
评论
应该会量产， 具体看大家觉得怎么样了。 3D图怎么帮忙？
评论
NAS为什么要买对开门？ 貌似定位错了吧。 不过可以考虑预留升级的空间。
最倾向的还是用专门的NAS机箱了
评论
类似像FT03? 话说已经不止两个人跟我提到FT03啊 看起来大家对FT03又爱又恨啊。
可以考虑 不过至少等个一个月。。设计出来也不好测试 我手头没有MATX的配件， 除非有在上海的坛友 友情提供了。
评论
对的。 不过有什么问题么？可以开门啊。 还有不是很多机箱在前面都设计有冷排位么？ 要是非常介意可以加一块亚克力导风板
评论
没关系了，有建议才能改进。
话说FT03本身结构不够好么？ 还有做MATX价格就会高一些了。 毕竟尺寸更大，想知道你手持多少币？
等我做完这个会考虑MATX的 暂时还是专注于这一个。
评论
自己做机箱板材厚度肯定有保证，但是板材之间的固定靠螺丝这个比不上机箱厂家的铆接。所以请教下机箱稳固吗，用力按压螺丝处会不会错动？另外就是精度了，主板孔位、io面板、前面板孔位能漂亮对正吗？
评论
太好了 全扔背面吧
评论
稳固？ 扔起来掉地上我都不怕摔坏里面的东西。。 整个机箱非常坚固，很重但是整体感非常强。 螺丝的固定也不用担心了。 螺丝还是很结实的。 有的时候铆钉还是会脱落呢。 主板孔位应该是可以对其的。 激光切割的精度肯定是0对0的，非常精确地。 根本不用担心。。
螺丝的话。 铝板上螺丝孔还是很深的， 上丝之类的不成问题。 钢板有2mm厚，攻丝的话肯定是够了。
坚固程度应该是最不用担心的问题了。。 精度因为都是激光切割，也没有什么问题了
评论
肯定是比铝型材搭起来的整体性强
评论
总是觉得硬盘竖起来放不太放心 。。。
评论
整体应该还不错，，，但是细节一堆小问题，然后做工还不太好又导致了几个小问题，不排除是我手上这台是个例；不过这些问题大部分被我机智的解决了~~~~废了不少劲
你要是做的比ft03好我相信有人愿意用比买ft03更多的价钱去买~~~
我看你现在pci位离前面板比较近，，，会不会对那种有大型越肩pcb的显卡有点兼容性问题？？
嗯 可以试试做FT03
高显卡的兼容性倒是真的没有测试过呢。 不过应该是够的。 回去试试
评论
我倒不是指FT03，比较希望看到类似银欣SG03的机箱，当然是改进版不是原来电源坐CPU上面那种结构，这个可以参考H.Z老板自己改进的帖子他是上1U电源的
其实这种紧凑型的MATX（纵深较短，高度也比MATX的24.5CM多不了多少，相对于安钛克P180 MINI和追风者314这种较大的MATX来说）市面上并不是没有，好比屌丝博U3，以及一众便宜薄铁皮机箱比如先马天机之类，但是都不理想，U3是上置电源而且设计上是个闷罐散热先天不足，那些便宜箱子虽然大多有前面板冲孔设计散热会好点但是物料和做工都差得一B
反正我看多了就发现市售紧凑型机箱MATX没有很满意的 总是有一方面或者多方面照顾不到，相对来说收个SG03来改改可能是最好的选择，毕竟SG03板材还是可以的，但是这1是要你碰得到这种停产货2是个人切割这种铁皮还是很费事的，3是个人并不完全倾向于使用1U电源，倒是希望能出个1U转ATX的挡板可以让人选择
评论
说下我的意见吧：
1、既然要压缩体积，就不要考虑四块3.5寸硬盘的放置了。现在的使用环境能放下2块3.5寸硬盘就够绝大部分人用了（除了NAS），一般2.5*2+3.5*1我觉得90%的用户够用了。而且抛去那几个为此设计的复杂零件，还可以降低成本。
2、上部IO设计了几个4cm风扇位感觉太鸡肋了，干脆全改蜂窝网。
3、作为把手开的那两个洞不好看，干脆掏一个洞做成把手形状
示意图
4、电源那个位置安置的话空间不见得节省，却严重影响了机箱宽度，进而把塔式散热器给踢出去了。
感觉变化一下采用单层结构，除去背线空间可以支持16cm塔式散热，电源水平放置放到水排那个位置，然后水排对应的放到背板的IO改出来的12cm风扇位，水排和风扇可以隔着IO板放置节约空间。
底部的话SFX宽12.5cm，并排放置12cm风扇给显卡，宽度足够了，CPU位也能接受一部分进风
PS：楼主那个角接的小方块是标准件还是定制的？以前找类似的东西根本找不到
评论
不过重要的是3块机械硬盘的散热问题
这么小的空间装这么 满，最大的问题就是散热，而散热最主要的对象就是硬盘
评论
哇喔，震惊到了，真棒！
评论
这体积大了,孙总来做的话 估计比这个要小很多的 我觉得这个箱子15升就很好了
评论
1. 前面两个放硬盘的位置 是可以不安装的。 本身就可以空着。 只是设计的时候觉得 这地方空着。纵向放两个硬盘刚好非常合理。 于是就这么做了，至少预留了一个选项。 还有这几个零件也不难做。 也废不了多少钱。
2. 上面是3个6cm风扇位。 猫头鹰有6cm风扇，选择还是有的。 改成蜂窝状也是可以，但是想装风扇的就少了选择了。
3. 这个建议提的好。 之前也是缺根筋。。 竟然做成3个圆洞。
4. 电源的位置之前已经考虑过。。 这机箱一看就是给CPU上水冷的结构了。。 影响机箱宽度的是安装的冷排而不是电源。， 其次电源藏在背后主要的原因是不想被看到。。 既然重点是对开门。。那么打开门之后当然看到的应该是硬件。 本身就是ITX主板， 上塔式散热器后根本什么都看不到了好么，电源放在后面 主板相对就靠前。尽量和显卡顶端在同一个平面。 主板靠后 打开就根本看不到了。。
还有明显先解决CPU和显卡的散热再解决别的不更合理么？ 。 电源放下面。进风口就小了有一半了
PS中的 这叫三维连接角。 淘宝上有卖的。 本身是DIY音响之类的用的/
评论
硬盘？ 为什么硬盘是主要的散热对象了呢?
评论
因为硬盘最怕热，这种小机箱，夏天开空调，硬盘温度控制在45度内最好
超过45度，硬盘的就会老化坏道，等等
评论
？ 体积我已经尽量做得很小了。 不知道你为什么会这么说。。 也许是我把上方以及下方进风和排线的空间都算进去了。 要是只是内部硬件所占用的空间的话 应该是 181*250*319. 差不多14.5升。 要是只是单纯想要体积小的话我可以考虑以后做一个不是对开门 不是垂直风道，横过来的版本
评论
em~ 正面的两个硬盘位是有风扇在下面对着吹的？ 不知道这样你觉得是否放心？
评论
你还是在30度室温测试硬盘连续读写的温度吧，你那风扇的风给硬盘散热的并不多，因为
2个硬备间距太小
评论
图纸上用的是4TB硬盘。 所以比较厚。 手头只有两个2T， 厚度完全没有图纸上的厚。 空间还是有很多的。 不知道谁能借我两个4T 测试一下温度？
评论
我的设计方案是，硬盘偏当年海盗船的设计，4块或者8块贴在机箱侧板，
就是主板的另一侧，这样机箱安装硬盘易
评论
机箱设计的不错,但是箱体没有密闭,漏风的话,对风道的影响呢?散热限高是多少?
评论
谈到安装硬盘难易的问题嘛。 我接下来会继续发装机贴的。到时候来看一下吧
评论
其实并不影响什么。 本身就是正压式垂直风道， 不是抽风的那种，也不需要担心缝隙会透风的问题了。 。散热限高？ 说实话一直不清楚散热限高是怎么算的。。 如果是从 CPU顶盖的高度，也就是散热器铜底的平面算起。 是101.5mm 应该支持大部分散热器了
评论
这么说吧，风扇有吹的长度，如果是普通的风扇吹的距离很短，
你还是先测试一下吧，
如果是ITX机箱，我至少要接4块4T，在夏天30度室温下，使PT12025 1200转风扇
在全部关闭的条件下，硬盘能控制到40度内我就接受。
45度以下可以就乎
评论
接触CPU表面到机箱盖起来的里面.不是银欣穿甲弹号称是螺旋风吗,就是只往上吹,不是像普通风扇,整个一个漏斗形风
评论
要是用青轴做开关键，按起来岂不是很爽，哈哈
评论
厉害啊，期待量产啊 lz
评论
HDD挂在后面好点，既然电源都占了一定的厚度
评论
顶盖可以考虑用弹簧卡榫
评论
求这个软件的下载地址，百度出来的怕不靠谱，打算自学一下
评论
同爱好，想要一个MATX的垂直风道，也可以叫FT02mini
评论
是啊是啊 现在用的就是青轴作开机键，黑轴做重启键呢。
评论
HDD在后面有挂的空间。 只是前面也预留的放的位置而已，可以选择不放。
评论
直接在网上搜 solidworks 2015 下载就行了。 破解什么网上都有。 还有这种软件一般没有盗版或是病毒吧。。 我已经不记得一开始在哪里下载的了，所以很抱歉。不过win8下 Solidworks 2015 SP2 会有一些小bug。。 所以现在是装回SP1在用的。 So 只要注意好版本就可以了
评论
空箱有20KG吗？
评论
20KG还不至于。。。 但是质量很好倒是真的。 非常非常的好。。只要价格实惠 能量产最好了
评论
边边做亮光倒切角是不是好看点儿
评论
这个结构我看了半天也不保证吃准
为了3.5寸硬盘和水冷牺牲了大量空间还不能上高塔
大量卡榫结构会给你带来不必要的震动和加工难度，建议做折弯拧螺丝
话说都上了水冷了你把主板正面空出来浪费了大量空间作甚
正面开合功能如果不能帮助散热非常鸡肋而且费钱
过多没有必要的铰链只是费钱增加加工难度
评论
先mark，回家看看
评论
楼主做成这样该有好几十斤吧，999感觉不算贵
评论
支持30cm的显卡么 就来一个
评论
支持。 支持 315mm 长的显卡
评论
几十斤不至于了。 大部分是铝合金， 虽然很有质量 但是还是没有铁重
评论
这个键帽开关貌似眼熟，是不是上次那个3d打印的？
评论
是的。。 被看出来了哈。。
评论
量产的时候PM个链接
评论
楼主有意思上做atx大箱子吗？同样的材料2k以内能不能搞定？
itx个人认为越小越好，不然就失去了itx的意义了，当然每个人观点不同。
评论
赞一个。。不知道小钢炮的话一个120厚排温度怎样。。
评论
暂时还在做一个MATX的版本。 要是换成ATX。 开和面板的开合半径就会大很多了，不过 要是以后考虑了 还会测试一下的。 非常想要定制也是可以PM我的。 因为MATX 和ATX 版本的区别并不大。只是单纯的加长3-4的PCI宽度而已。 但是使用体验就没有保证了。
评论
现在用的H80i 厚排。 上海这面夏天 开空调 室温28度（个人不是喜欢开的太低）。 4790K 正常使用上网 33度。 8个核心同时开渲染，56-60度的样子，CPU温度控制还是非常好的。 至于显卡,W7000 这种奇葩显卡根本没有参考价值。 下次借张290X测试一下。 会在下一个帖子里发详细的温度测试的。
评论
4790K有8个核心？8线程吧……
评论
是 是 8个线程。 意思就是全开的渲染了。 话说其实全开会闪退的，一般开6个线程比较稳定。8个虽然温度不高 但是经常会死机，明显没有E5+ECC内存稳定
评论
我有个机箱能不能帮忙加工啊
评论
楼主。。我看装显卡哪里。。像公办290X那玩意。。会有两个螺丝有冲突的说
要开大一点那个口啊。。可以吧？
评论
当然可以了 只是改改图纸而已了
评论
看好你哟楼主~
评论
真心赞，不知道什么时候量产？到时候我回来抱一个回家的
评论
已经加了你好友了。 这几天怎么没有确认？
评论
现在回一帖能不能顶上去？ 貌似搁的时间久了 更新也不置顶了？
评论
现在回一帖能不能顶上去？ 貌似搁的时间久了 更新也不置顶了？
评论
我去 还连击了两次？
评论
我这个做起来应该更简单
评论
结构不错。 打算生产了？ 我关注下
评论
不错，改进版比较好看了，顶盖可以试试考虑磁吸附的固定方式。
不过我还是喜欢matx~
评论
晚上无聊的时候画的，准备找人做一个期待最终成品，要是高度能在降低一些就好了，更适合摆到桌上
评论
越来越好了！！！！支持！
评论
I/O挡板处的风扇最低不要小于8cm，9-12cm最好，可选的好风扇多，不然没效果还特吵。
最好是把冷排弄上来，放到I/O挡板的上面，反正挡板又不直接露出来。
现在这种结构，泵在上，冷排在下，一体水冷用久了会出问题，气泡会集中在冷头的。分体的有水箱的没事。
评论
做工不错！
评论
漂亮的。。。。。。。
评论
没下文了吗？
评论
有有 昨天刚去工厂领好机箱。有一些小问题。。 正在策划编辑下一个帖子。 暂时先不用急
评论
楼主您是上海的？这个弯折是自己弯的吗？
我买了4个mac机箱，想要完美无奈只能m-atx主板。
一直像复刻一个atx尺寸的mac机箱。
不会建图 不知道哪里有加工直角弯弧度 冲孔 阳极
不知以后能否找你帮忙
评论
还是按差实物照抄，还搞出这么大的公差也发出来
评论
关注一下这箱子挺有兴趣来一个的
评论
可以，是上海的。 加工等都是在工厂加工的。
可以联系QQ 809255073. 说明一下，我看看能不能帮忙
评论
对不起了，我尽力在做好了，结构也是完全不一样了，如果不明白或是还有更好的点子可以提出来，我很乐意交流。
评论
谢谢支持
评论
收了 有点高了 等实物看看
评论
主板 电源 散热的模型哪里来的？
评论
想问问楼主：
1我用的是迪兰的R9 295恶魔，请问较厚的背板会和图中冷排左边的硬盘位冲突吗？，这样的长度也已放得下吗？，且活动的门板盖上后会不会影响这种开放式散热。。（如果将要使用较多3.5硬盘的话）
2对开门中间是否可以做成侧透的呢？本人喜欢光~
3SFX电源位扩大成ATX电源位
4个人比较需要光驱，主要是听听CD。。。。。将高度调高，把光驱放在最底下，从光驱上面进风可以吗
5开机键是最底下那两个突出来的吗？？岂不是浪费了3D打印的光效
本人不是很在乎体积的大小，以上问题都是本人的需求，楼主可以提供单独的个人定制吗？？如果可以请务必PM我
评论
谢谢支持啊
1.不会，建模就是按照带背板的980ti做的。 其次本身硬盘位左右就是可以调节的，没问题。
2.应该可以 但是可能需要考虑一下怎么开孔。
3.要是改ATX似乎就要全部重新设计了，但也不是不可能
4.可以加光驱，如果用的是笔记本光驱 甚至不需要太高就可以
5.最底下两个突出来的是开机键，但我不太清楚你指的是什么
--可以定制， 私聊好了 QQ 809255073
评论
2017 2 4
更新：
共享图纸建模。 以及图片
评论
这加工费那么便宜？下回有铝CNC可以找你代工吗？
评论
嗯 这个要看。 我不跟你保证
评论
还是很喜欢这个设计
评论
谢谢~
评论
看上去不错，下载下来了用SW带不开，还说研究下呢，郁闷了
评论
我用的格式应该是 Solidworks 2017。 低版本的不清楚能不能打开
评论
我去，这真是，非常非常帅啊。
评论
先来谢谢LZ, 断断续续的共享了好多模型！
评论
全铝就更好了，另外开洞太大了
评论
铝面板不好攻丝~ 开洞大切割便宜~。 图纸已共享，你们可以自己拿去改
评论
嗯 谢谢~ 有需要那种建模的可以点名，我不保证会做 但是要是有空有物我就会画。
评论
咋一看还以为谁挖坟呢，原来是楼主自己挖的，这备孕期好长，但终归顺产了。 还我也中毒了，期待楼主量产版的。佩服LZ共享图纸的精神
这种设计最大的问题就是公差吧，太难做到完美了，而只要稍微有一点对不上就会显得很难看，很打击自信心
评论
thx 谢谢量产估计是没了 最后一台前几天刚出掉
评论
嗯 的确啊 所以设计的时候就要考虑公差，往往耗时良久。 定制不如开模来的精确应该是个普遍问题。 这点和厂商很有关系了，一定要找到合适的厂商。
评论
期待量产，真不错
评论
我应该在开头说明下。。 这个没有量产了 最后一台前几天刚卖掉 电路 电子 维修 我现在把定影部分拆出来了。想换下滚，因为卡纸。但是我发现灯管挡住了。拆不了。不会拆。论坛里的高手拆解过吗？ 评论 认真看，认真瞧。果然有收 电路 电子 维修 求创维42c08RD电路图 评论 电视的图纸很少见 评论 电视的图纸很少见 评论 创维的图纸你要说 版号，不然无能为力 评论 板号5800-p42ALM-0050 168P-P42CLM-01
·日本中文新闻 唐田绘里香为新剧《极恶女王》剃光头 展现演员决心
·日本中文新闻 真子小室夫妇新居引发隐私担忧
·日本中文新闻 前AKB48成员柏木由纪与搞笑艺人交往曝光
·日本学校 ｛日本国际学校｝梅田インターナショナルスクール
·日本学校 LINE：sm287 陳雨菲、20歳、台湾からの留学生、東京に来たばかり
·日本留学生活 出售平成22年走行48000km 代步小车
·日本华人网络交流 円相場 一時1ドル＝140円台まで上昇？
·日本华人网络交流 问日本华人一个问题
·日本旅游代购 富山接机
·生活百科 英国转澳大利亚转换插头
·汽车 【求助】修车遇到困难怎么办？
