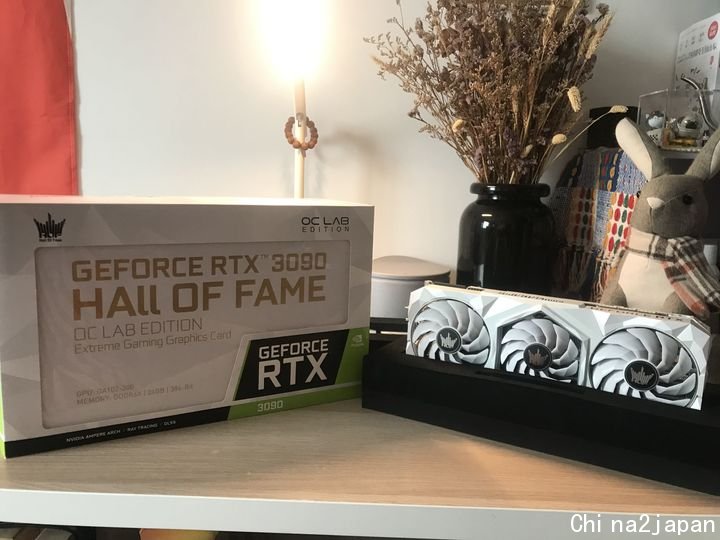

很荣幸能成为3090 OC LAB的首批零售用户，但作为一个极限玩家，我不是很满意这张卡的出厂设定，所以就有了改造日记。
首先我们来看PCB图

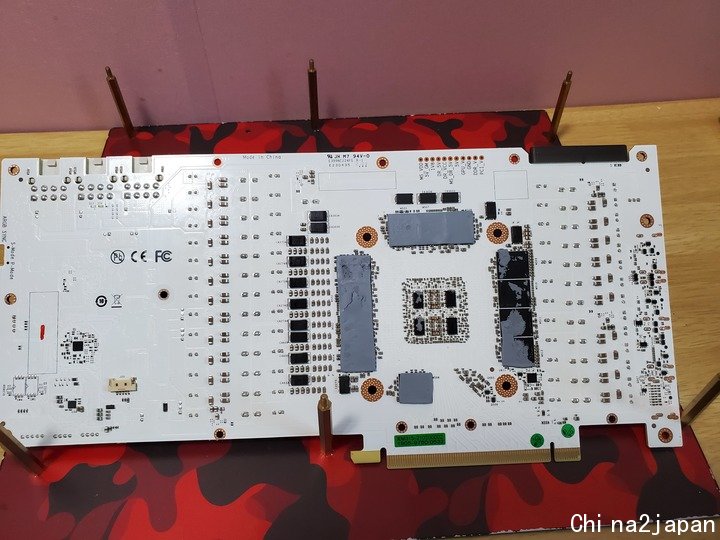

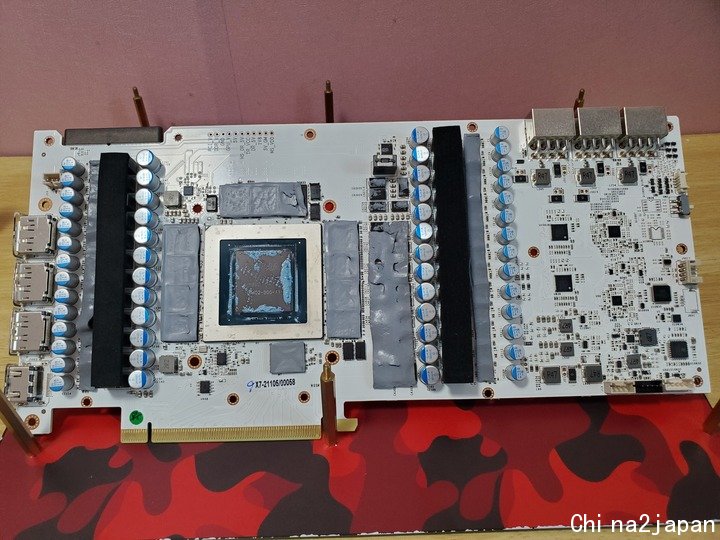

以上两张为零售初始PCB

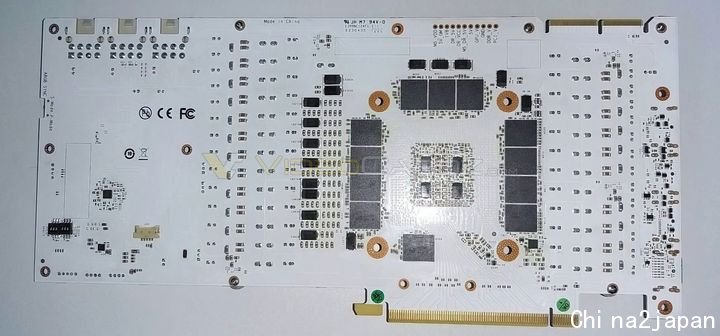

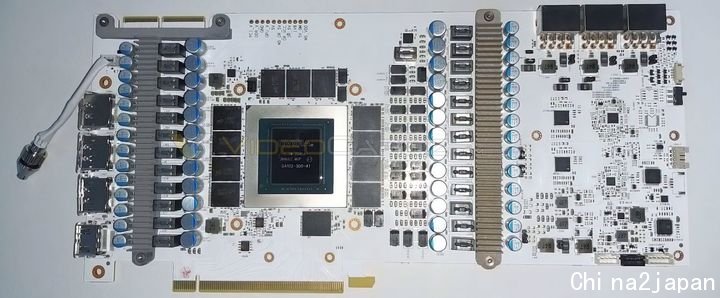

而以上两张为早期打榜采用的PCB设计

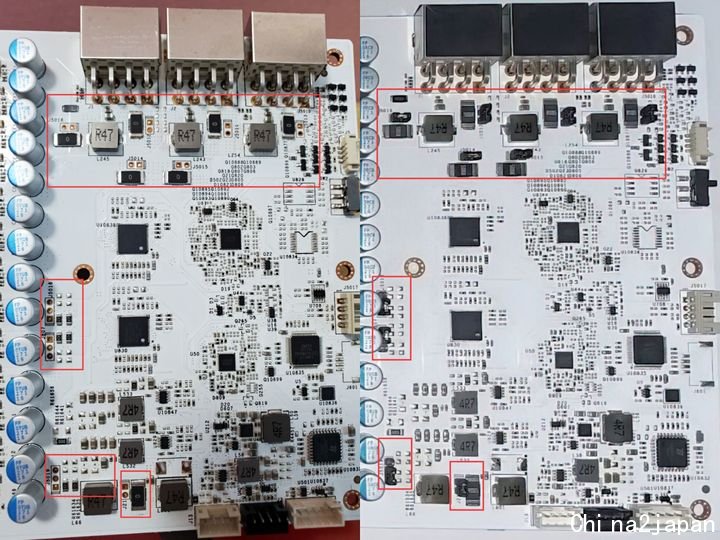

通过仔细对比PCB，可以观察到早期与零售的差异为电阻、短接跳线、疑似切换BIOS的装置（经过楼下提醒，应该是一个电压调整开关）、疑似预留i2c接口。
早期电阻采用R005，零售为0欧（猜测采用此电阻可能是导致首批oc lab翻车的元凶），并少了许多为了拉高功耗的跳线，所以我的目标就是尽可能的复原早期PCB的设计，并探究这些设计的作用。
先睡觉，晚上搞，如果有人有兴趣，我会再开一个猛禽的------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------三月五日晚
今天下午去了一次影驰，更换了导致问题的7颗电阻，由0更换成002，性能回复正常，接下来进行核心体质的摸底
用了棉袄超频，试了一下体质，显存和核心都很棒
分数不用太在意，因为au普遍要比iu低大概五百分左右，我这个也是随便跑的，只是测测体质罢了，链接放在下面有兴趣的可以去看看
核心电压加了0.0125，显存加了60毫伏，我这个显存还算是给我面子加电压还多拉300，有的你加150毫伏也基本没什么区别
https://www.3dmark.com/3dm/59152156
剩下的明天上电流钳，看一下显卡识别的功耗与输入差异有多少-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------3月6日夜
下图为修改了电阻的识别功耗，可以看到功耗全部是识别错误，电流钳显示三路为32.5A，第一路为12.68A。
我对原厂（零售全部改成R002）修改电阻的行为不太理解，普通用户没有一个参考的标准，难以判断使用情况，我还是比较喜欢最初的设计，通过跳线来更改功耗，给用户一个选择的权力。
