NVIDIA全新构架GPU Geforce RTX 30 系列解析
向量运算与矩阵运算，哪边才是重点？
NVIDIA刚刚发布了安培架构中图形向的产品GeForce RTX 30系列。其中包含高端产品的RTX 3080/3090（GA102）和中端产品的RTX 3070（GA104）。制程工艺为三星的8nm（由10nm派生而来），GeForce RTX 3080/3090（GA102）拥有280亿个晶体管，数量为消费级GPU中最多的。 但是和安培架构中计算向NVIDIA A100（GA100）的540亿相比还是小巫见大巫了。A100（GA100）是由高成本的7nm工艺制造的，显存也是采用的需要硅中介层（interposer）的HBM2显存。 反观GeForce RTX 3080/3090（GA102）是由成本较低的8nm制造，显存也是采用可以直接在基板上集成的GDDR6X。同样是安培架构，根据市场的不同芯片的制造方法也有着显著的不同。

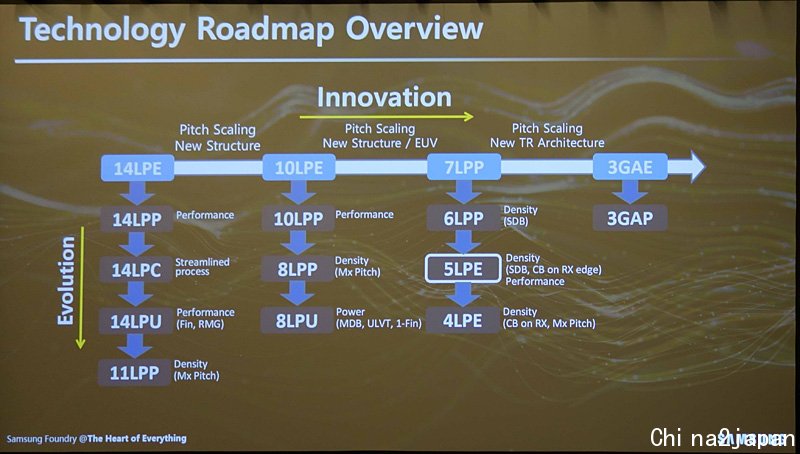

三星在2019年ARM Techcon上发表的制程工艺技术路线图 同样的，内部构架上两种GPU也有巨大的区别。虽然开发代号同为安培，但计算向的GA100主要着重于提升矩阵运算能力（甚至连名称都改为了Tensor core GPU），而图形向的GA102则是以提升向量运算为重点。一个是以加速深度学习算法为中心的强化矩阵计算的策略，而另外一个则是以图形运算为中心的强化向量计算的策略，可以说两者的发展路线分的很清楚。同时，GA102上搭载了光线追踪加速器RT Core单元，更加明确了GA102为图形计算特别优化的方针路线。 这样设计选择的结果就是GeForce RTX 30系列在图像性能上有了长足的进步。在699美元这个档上，“实惠的高端卡”RTX 3080的性能和上一代Turing架构相同价位产品RTX 2080 SUPER的两倍。向量运算的浮点性能接近3倍，光追性能1.7倍，深度学习推理性能2倍以上！

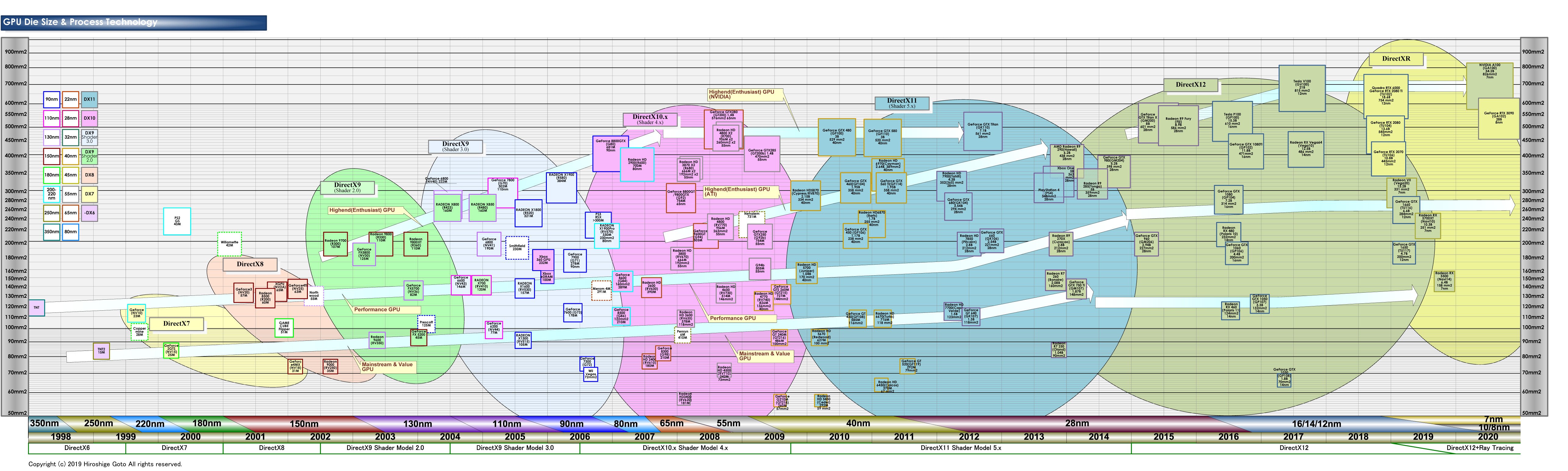

各种GPU的die size与晶体管数量，其中die size有一部分是推测的浮点运算性能达到两倍的新型SM设计
NVIDIA的GPU核心是由一个个计算单元聚集成小簇（Streaming Multiprocessor）作为基本单元构成的。在安培构架中，每个SM中由4个执行块（Processing Block）组成。这四个执行块共享贴图单元（TMU）、光线追踪加速器（RT Core）与L1缓存。 每个SM内部都有4个执行块，每个执行块里都有一个命令单元，该单元可以通过SIMT（单指令多线程）的方式将32个线程打包成为一个批次（Warp）交付执行单元进行执行。命令单元在Warp执行的过程中可以进行动态调整，通过交替切换Warp来隐藏执行的延迟。

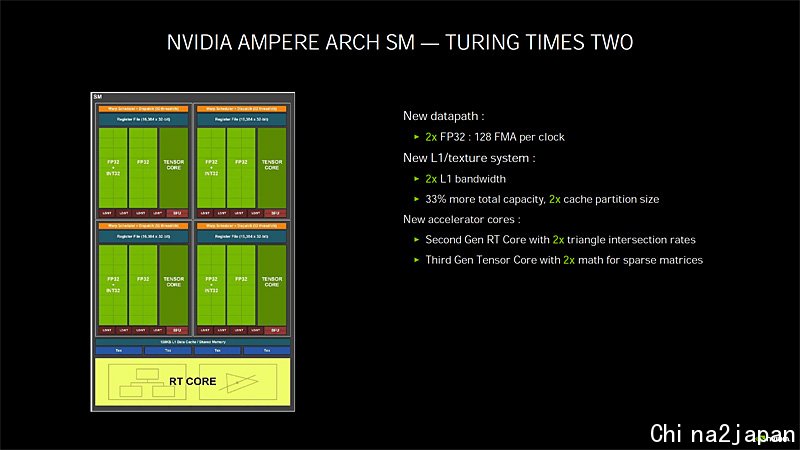

GA102构架的SM的构成图

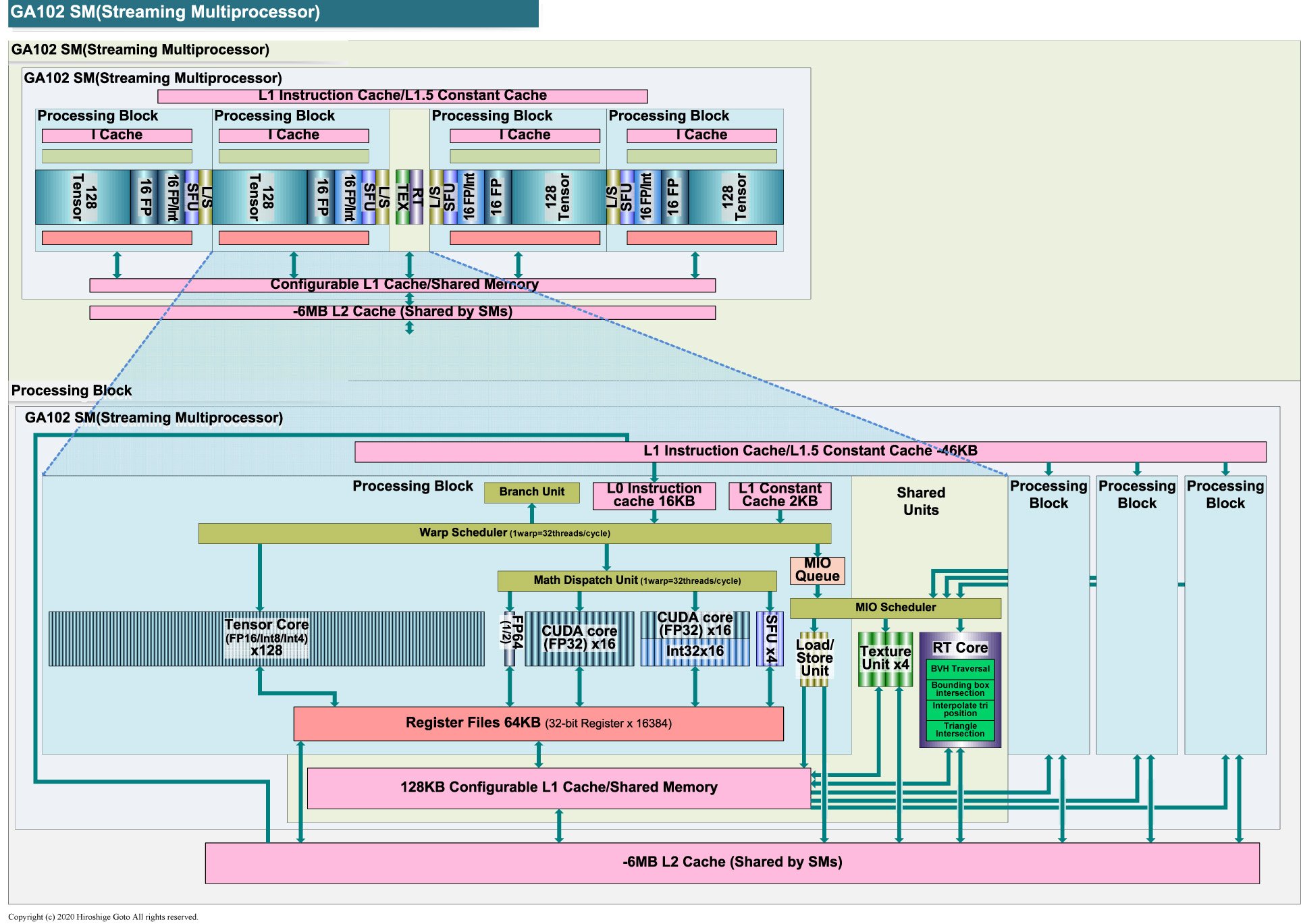

GA102构架的SM的概要设计 在执行管线中，可以执行FP32乘积与累加单元（FMA）即CUDA核心由两组16路的SIMT单元与4个SFU组成。FP64单元虽然并不存在于幻灯片中，但理论上应该多少会有一点，当然因为是图形向的产品，就算有也会相当程度的被压制规模。除此之外，当然还有Tensor core和load/store相关的单元。 GA102的构成基本上与前代的图灵类似。只不过，图灵的计算单元是16路的FP32和16路的32bit整数单元（INT32）各一个的构成形式。而在GA102上面，16路的32bit整数单元不仅可以做整型计算，同样也可以执行FP32的乘积与累加运算。因此SM内部的向量浮点运算单元翻倍了，同时向量运算的性能也翻倍了（NVIDIA只将可以进行FP32 FMA的单元算为cuda core）。 顺便说下，想要同时向两个16路的单精度浮点SIMT单元发射指令，并不需要强行在一个warp中让两者同时进行计算。因为一个warp是32线程的所以将32个线程的SIMT指令发射给一个16路SIMT单元的时候，该单元需要2个周期才能完成一个步骤。所以向两个16路单元交替的发射（32线程的warp指令）的话，计算单元就可以满负荷运行。（这段有点绕，我贴下原文，并自己画了个简易的图大家看看。）ちなみに、GA102での2ユニットの16-way FP32 SIMTユニットへの命令発行は、1つのWarpから並列化できる命令を発行する必要はない。Warpは32スレッドであるため、16-wayのSIMTユニットでは1ステップに2サイクルかかる。そのため、2個の16-wayユニットでインターリーブして命令を発行することで、演算ユニットをフルに稼働させることができる。
架构改良的RT Core
SM中4个执行块所共享的资源包含贴图单元和RT Core。这种结构是近期发布的高端GPU比较常见的构成。下图是微软的新游戏机XSX的CU构成图。XSX就是基于AMD的RDNA构架然后添加了光线追踪单元而成的。其中也是有多个指令发射单元，以及位于指令发射单元下方的计算单元组，同时贴图单元与光线追踪单位为共享资源。为了解决因为内存访问导致的延迟变化问题，这种调度分离的设计思想是共通的。

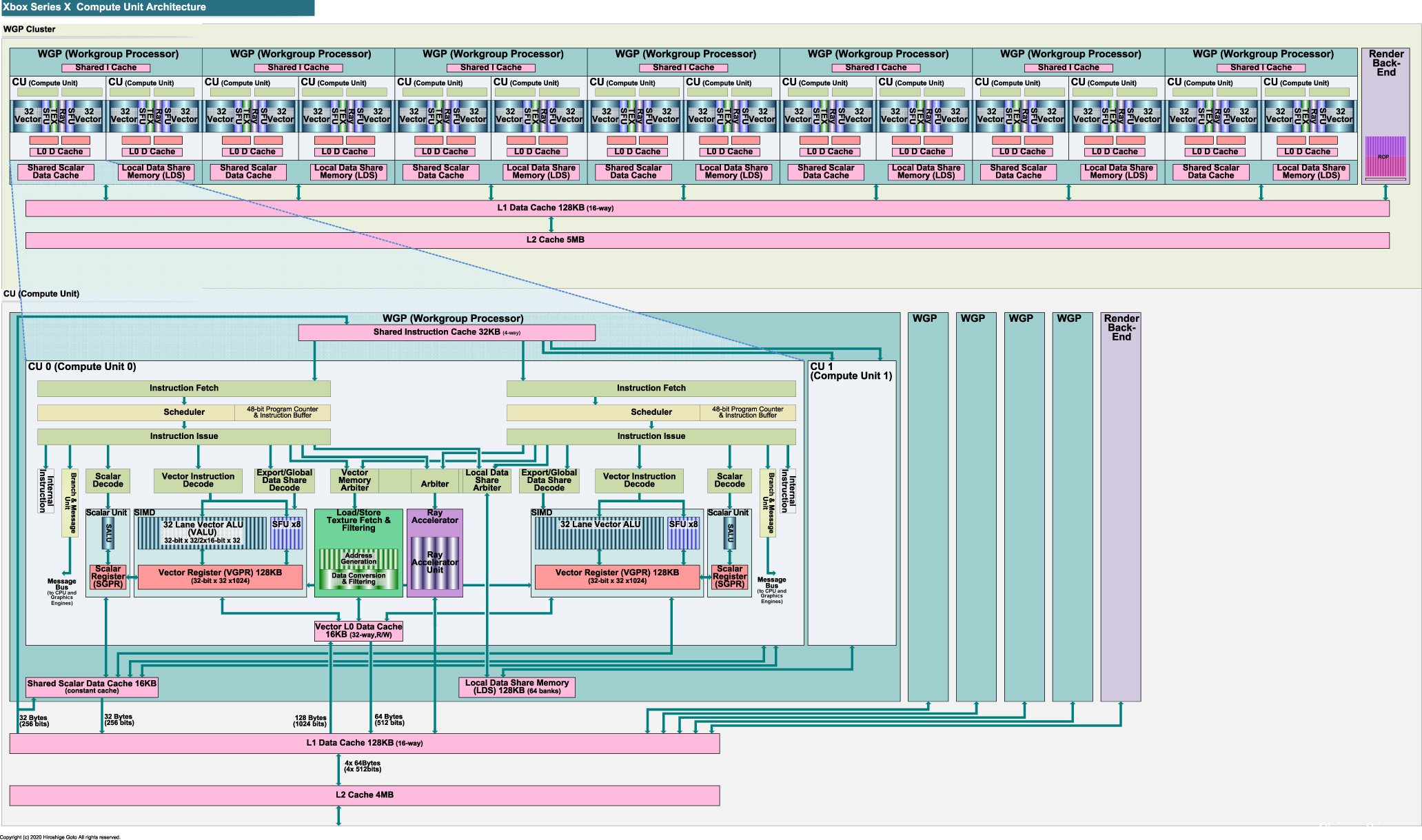

XSX的CU构成图 NVIDIA在前代图灵构架中开始添加光线追踪加速器RT Core。GA102属于第二代光线追踪GPU构架了。 所谓的光线追踪技术一般是从假想的视角出发反过来推出光线路径的过程（Ray Generation）。首先通过画面上的像素点发生初始光线，然后让光线在3D空间里面往深处延伸（Traversal），并判断光线是否与3D空间中的物体是否发生了交叉碰撞（Intersection Test）。3D空间中的物体使用基于树结构的BVH进行组织管理。首先判断是否与树中的包围盒（Bounding box）是否发生交叉，如果发生交叉，再将发生交叉的三角形找出来。

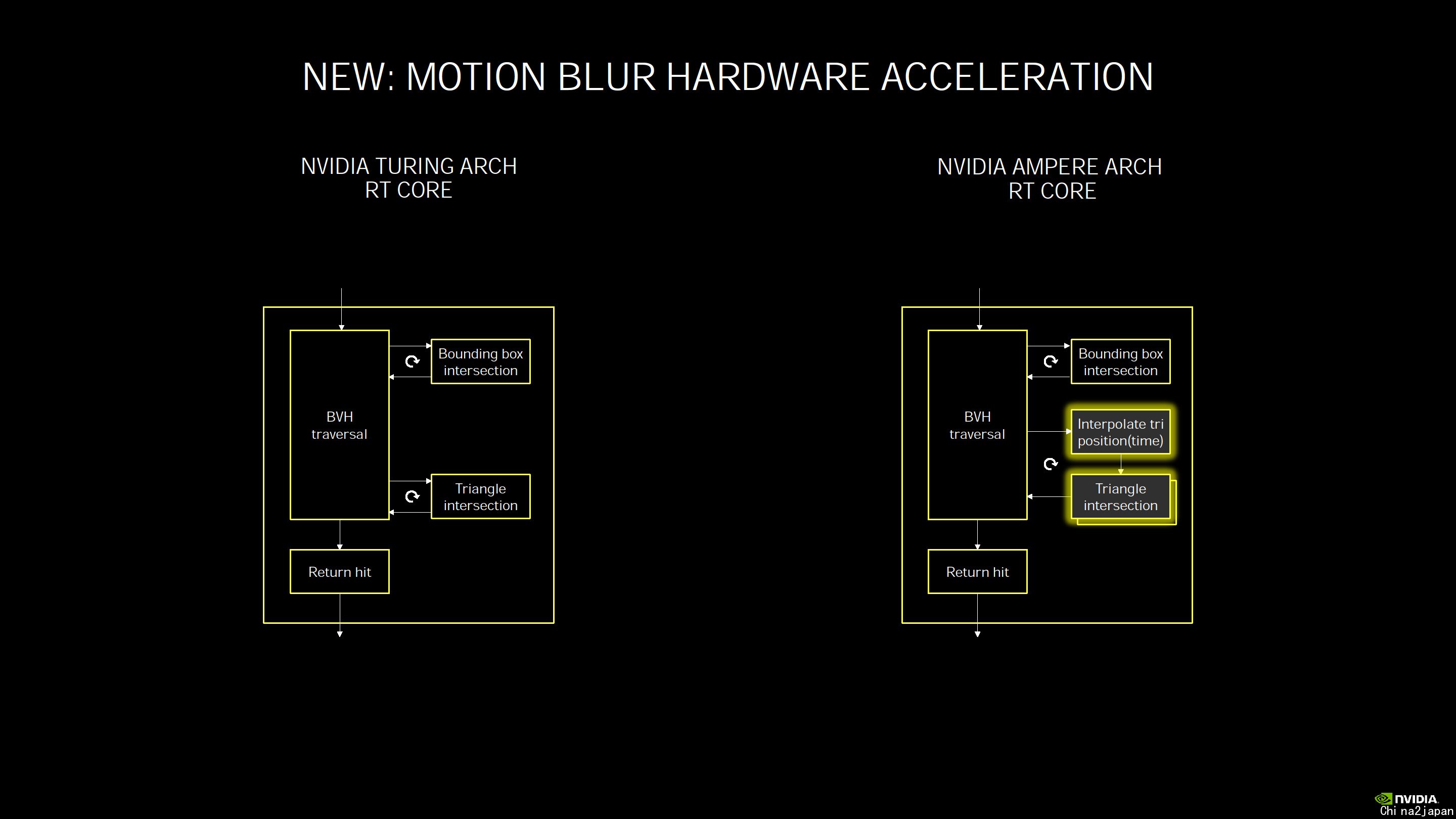

当判定发生交叉后，根据物体的不同接下来将分为生产反射光线或生成折射光线的两种情况，并启动相应的shader进行计算。同时，漫反射发生的时候会继续生成多个光线路径。多次反射的时候也是同样的。 在NVIDIA的RT Core的光线追踪流程中，在BVH中延伸光线并判断是否交错的过程是由硬件执行的。在GA102中，新追加了名为Interpolate tri position的硬件单元。该单元的作用是将一般用于提升运动表现的动作模糊特效也通过硬件光线追踪单元完成。
现在的GPU不仅追加了通用计算的资源，也开始实装各种各类进行专用处理的高速专用硬件。为了提高每瓦性能，提高针对特定领域的专用硬件比率是势在必行的。所谓无论是NVIDIA，还是AMD，甚至是intel在光线追踪这块都是采用硬件单元进行支持的原因就在这里。同样是安培，但是却大有不同的tensor core GA102同样也搭载了面向深度学习的矩阵运算单元，即tensor core。该单元自伏打架构引进，在图灵中也被采用，同时安培构架中进行了进一步的强化。不过在安培中，计算向的GA100与图形向的GA102，对tensor core的改进方向是不同的。 伏打架构与图灵架构中，每个执行块配备了2个tensor core单元。Tensor core可以执行4x4矩阵与4x4矩阵的半精度浮点内积运算，该计算性能与64个半精度FMA单元相当。所以拥有两个tensor core单元等于每个执行块拥有等效的128个半精度FMA单元，而整个SM就等效于包含了512个半精度FMA单元。 有趣的是，GA102构架中，各执行块中却只有一个tensor core了。目前还没有作出详细说明，但是该tensor core却可以执行8x4与4x4矩阵的半精度内积运算，等效于128个半精度FMA单元。因为只有一个tensor core的缘故，所以单个执行块仍然等效于拥有128个半精度FMA单元，SM整体还是等效512个，没有变化。

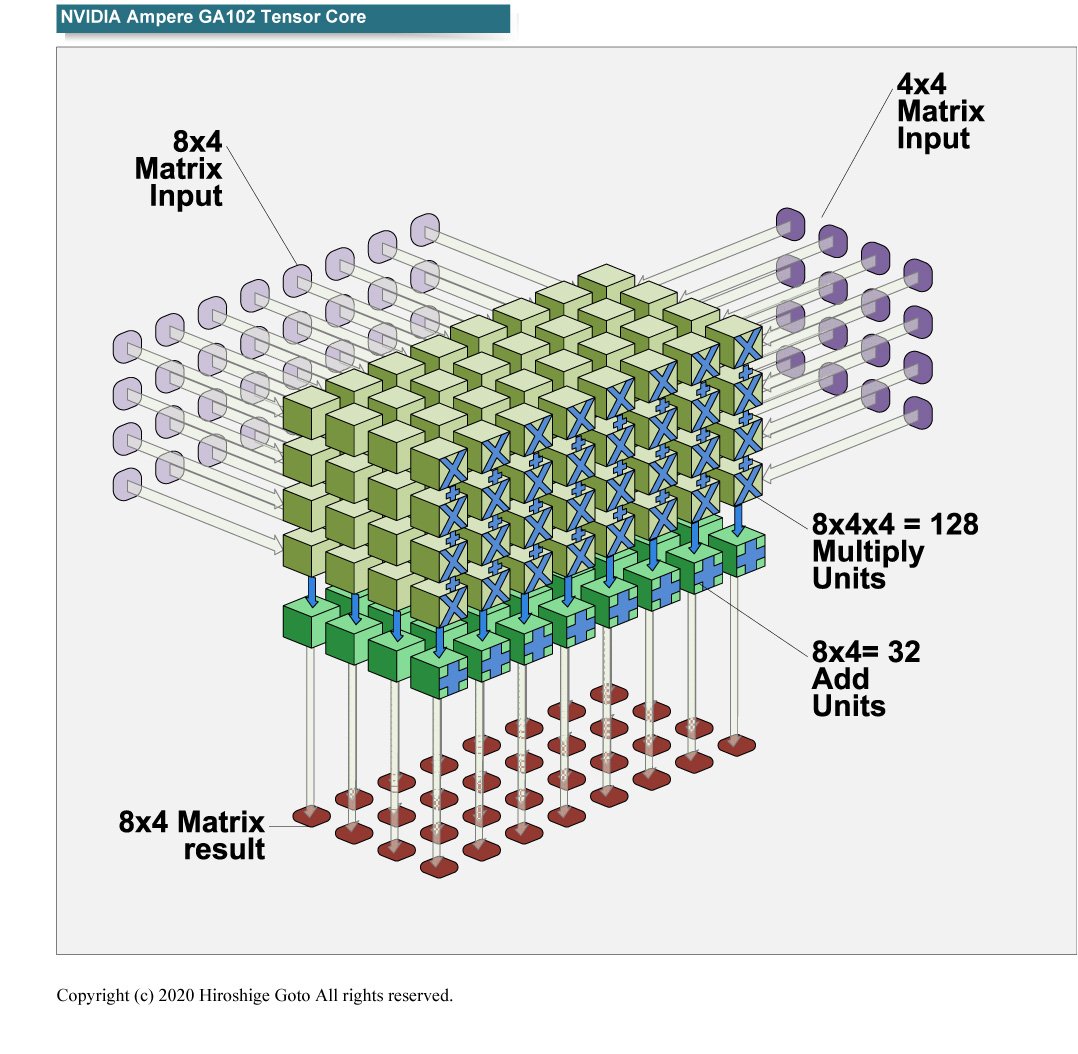

安培的tensor core构架推测图。可以进行8x4与4x4的内积运算。

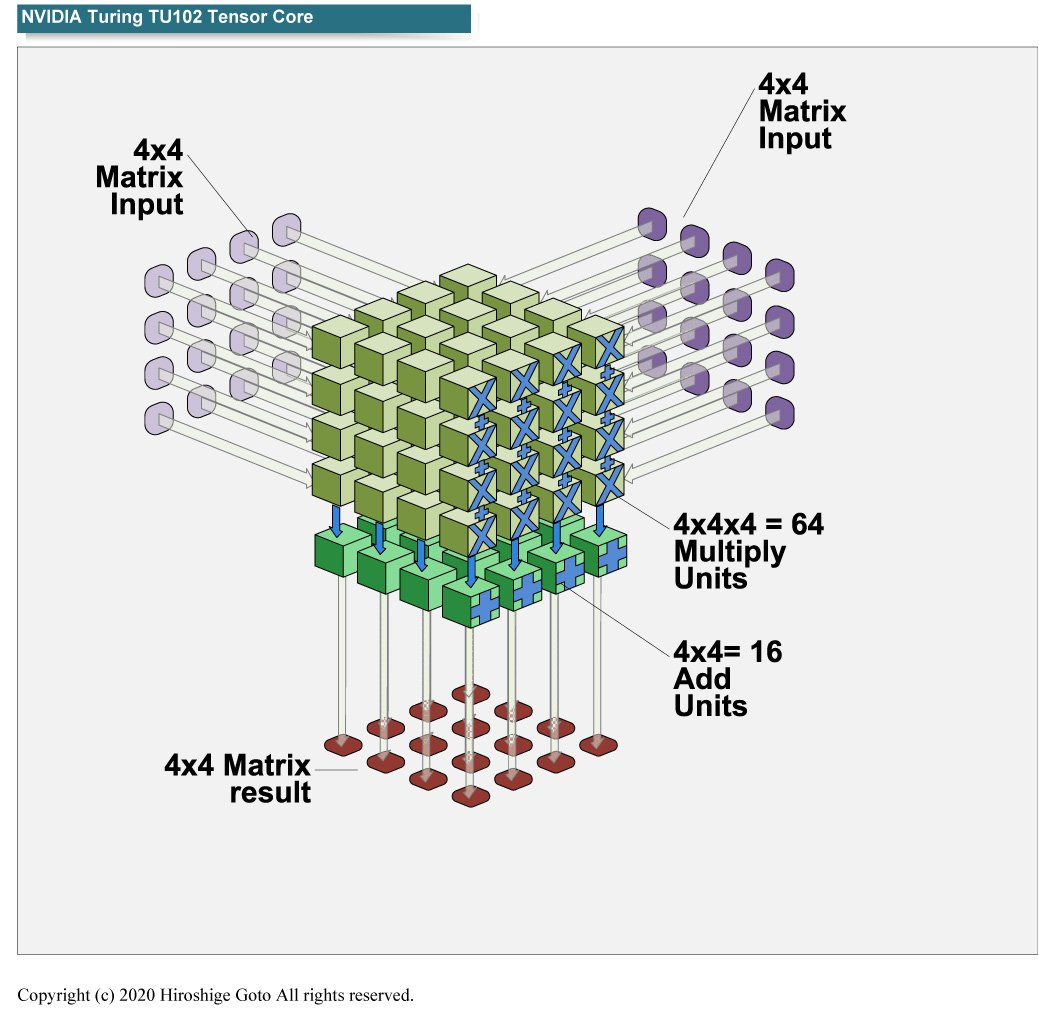

volta/turing的tensor core构架。只能进行4x4矩阵之间的运算，不过一个SM拥有两个该单元。 虽然等效单元数没有变化，但安培构架还是对tensor core进行了其他的改进。从现在公开的资料里面可知，新型tensor core实装了通过剪枝（Pruning）处理对稀疏神经网络的运算进行了加速。所谓的枝剪处理就是对神经网络中重要度比较低的参数进行删除（归零）的技术。该技术是在推理阶段提高性能，降低内存消耗的常用手法。NVIDIA通过硬件的方式实现了枝剪处理，可以消减1/2的数据存储与计算的消耗。因此，在稀疏化后的神经网络上进行推理的话，可以达到以往的两倍性能。
特别针对稀疏神经网络进行优化的新型tensor core
Tensor core的核心也大有不同 同样是安培核心的GA100中tensor core也进行了不同方向的扩展。这边则是翻倍了tensor core中计算单元的数量：GA100的tensor core可以进行8x8矩阵与8x4矩阵之间的内积运算。GA100中在tensor core中投入了相当多的晶体管，这种设计十分重视深度学习（训练）的性能。在这一点上与图形向且注重提升向量运算的GA100是大有不同的。

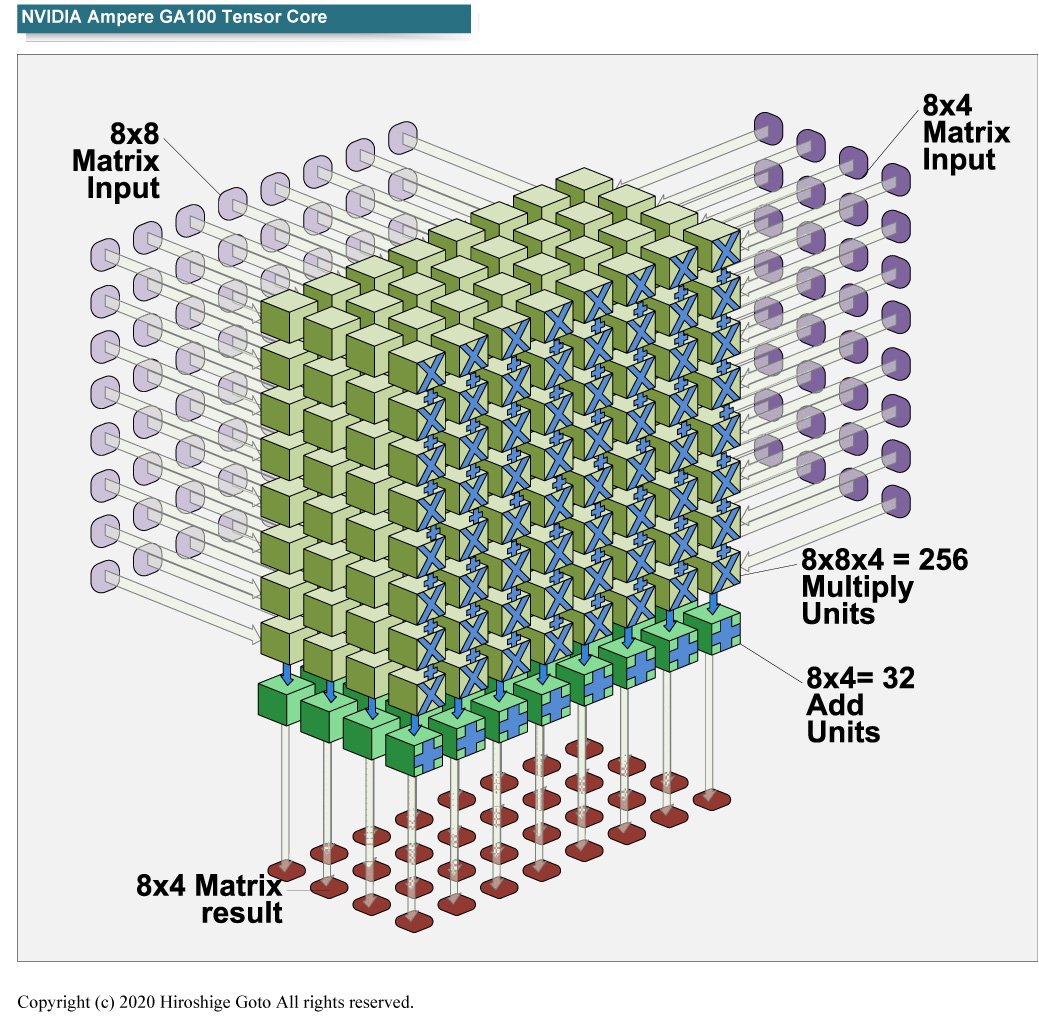

GA100的tensor core构架图。可以进行8x8与8x4的矩阵内积运算。 GPU全体的cluster构成继承于前代 如下图是GA102整体架构的推测构架图。GA102全体由6个GPC组成。GPC是一种包含渲染后端的组件以及图形计算核心等等功能的集合体，也可以说是一个小型GPU了。GPC中包含由几何转换为像素的光栅化单元，该单元由GPC内部的多组SM所共享。另外还有两个用于处理几何管线的固定功能单元，也是由SM所共享的。

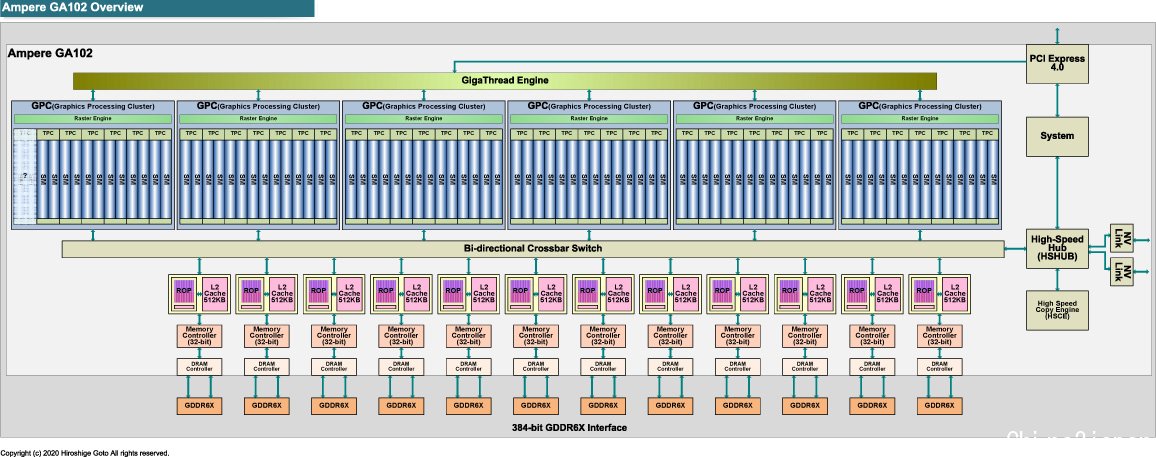

GA102构架全体推测图GA102核心的6个GPC中，每个GPC推测都含有14个或更多的SM单元。所以，在物理层面上包含的SM总数量为84个。这次发表的GPU中最大配置的GeForce RTX 3090的SM数量为82个，所以这6个GPC中的某一个单元实际上只有12个SM单元。 为了提高良品率应用冗余设计的话，在物理层面可能有着更多被屏蔽的SM被集成在核心中。通过冗余设计，将有缺陷的SM屏蔽的话，可以确实的提高良品率。例如说图灵架构的TU102中实际装载了72个SM，但在2080TI中仅有68个SM被启用了。那些可以同时开启72个SM的SSR核心则被特别挑选出来做成TITAN RTX卖给你。

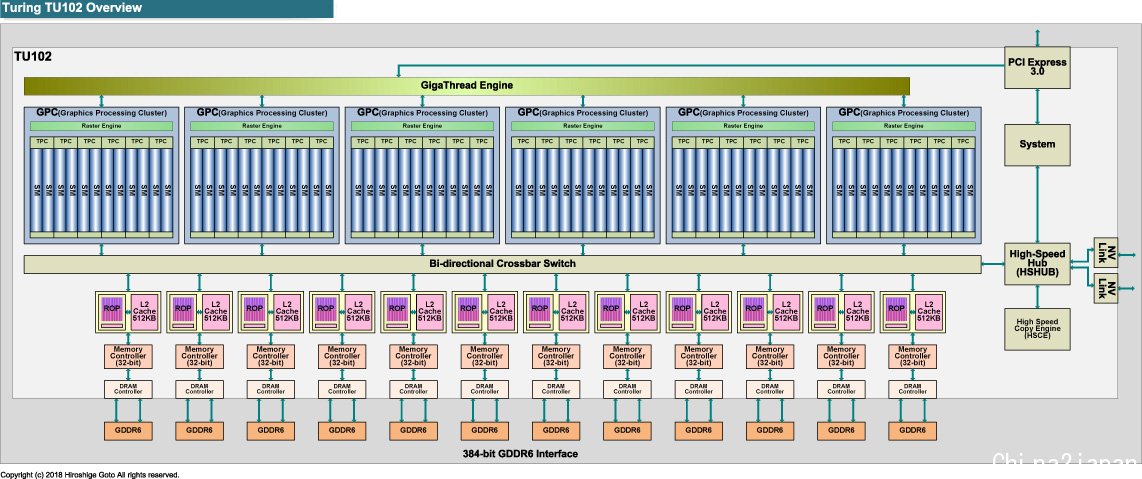

图灵的构架图

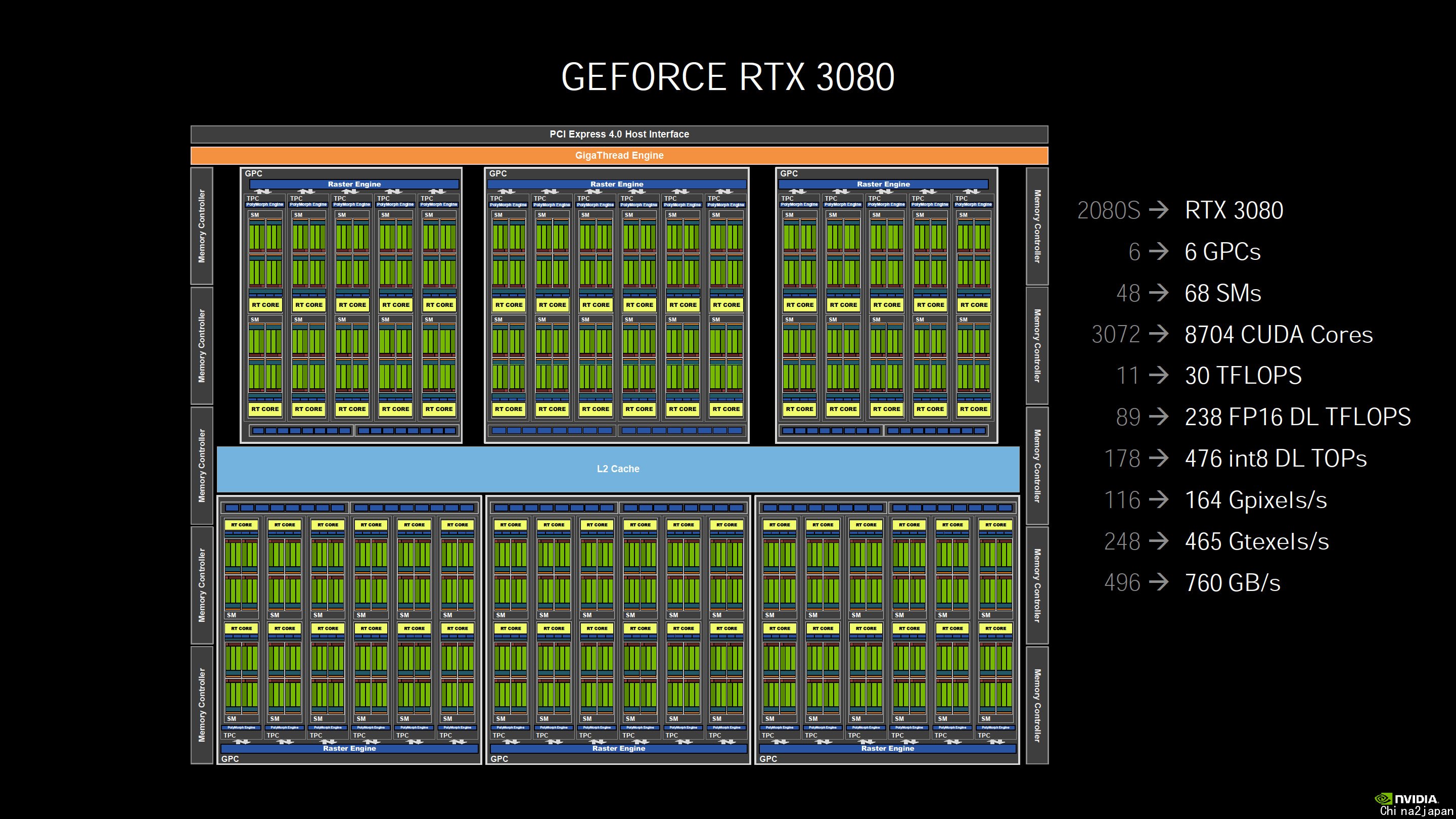

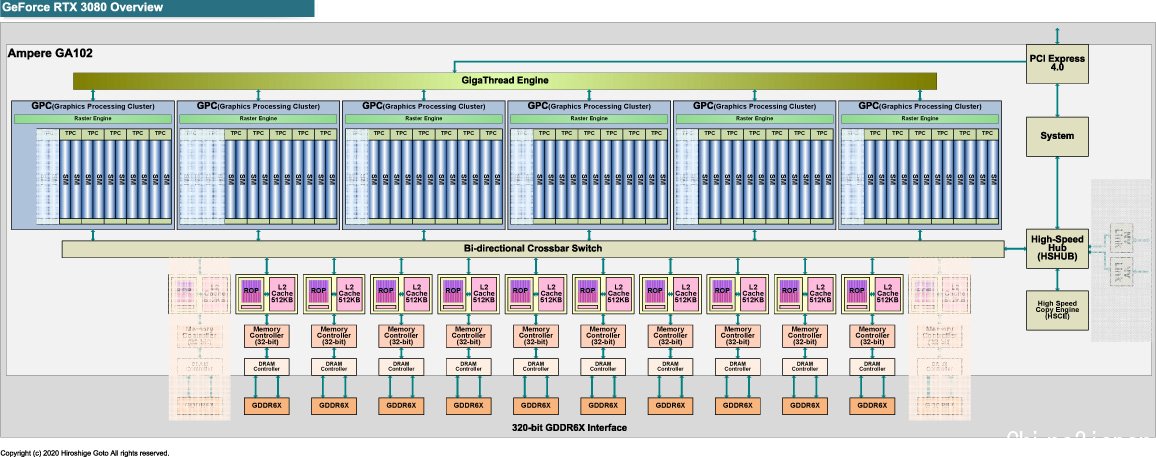

RTX 3080的构架图
RTX 2080 SUPER的构架图如前文所述，GA102构架中每个SM所搭载的FP32 FMA单元数量为128个。因此在RTX 3090上FP32 FMA单元总数量为10496个。和图灵构架相比，不仅SM数量增加了，而且SM中的FP32 FMA单元数也翻倍了，所以FP32的性能被大幅度的增强，其中RTX 3090的峰值性能达到了36 TFLOPS。 如果再算上价格的话，那么差距就更明显了。虽然GA102的3080被阉割到只有68个SM，但是因为SM架构本身的剧变，FP32单元的数量整体上却变成了8704个。和3080相同价格区间的图灵架构RTX 2080 SUPER却只有3072个单元，3080几乎是他的2.8倍。结果就是相同价格区间里面，向量性能却有着3倍的提升。
GA102派生（阉割）而来的RTX3080采用带宽高达19Gbps的GDDR6X显存 另一方面，G102的深度学习向矩阵运算性能每SM中包含了等效于512个单元的tensor core计算能力，和前代相同，所以理论性能的提升是和SM数量紧密相关的（仅指半精度计算性能）。GA102将晶体管用在了向量单元上，从而抑制了矩阵单元规模的提升。 所以（在SM数量也没有大变化的情况下）tensor core的半精度性能在RTX 3090上是142T，在RTX 3080上是118T，和TITAN RTX基本上没什么太大差距。只不过GA102的tensor core添加了稀疏神经网络的硬件自动剪枝的能力。因此针对稀疏化后的神经网络而言，实际推理性能达到了2倍以上。例如RTX 3090的推理性能相当于285 T，是图灵的两倍。 光线追踪性能也受益于硬件的强化，虽然数量上还是一个SM一个单元，但性能已经今非昔比了。比如3080的光追性能是34 RT TFLOPS，是2080 SUPER的34T的1.7倍。 GA102上搭载了12个内存/显存控制器。内存界面位宽仍然是384bit。支持的显存颗粒为GDDR6X，GA102是地球上第一支持的。GDDR6X是一种采用PAM4提升传输率的新型DRAM。所以在RTX 3080/RTX 3090上达到了19Gbps的传输率，比起GDDR6的15Gbps有35%的提升，内存带宽终于开始摸到1 TB/sec的大门了。

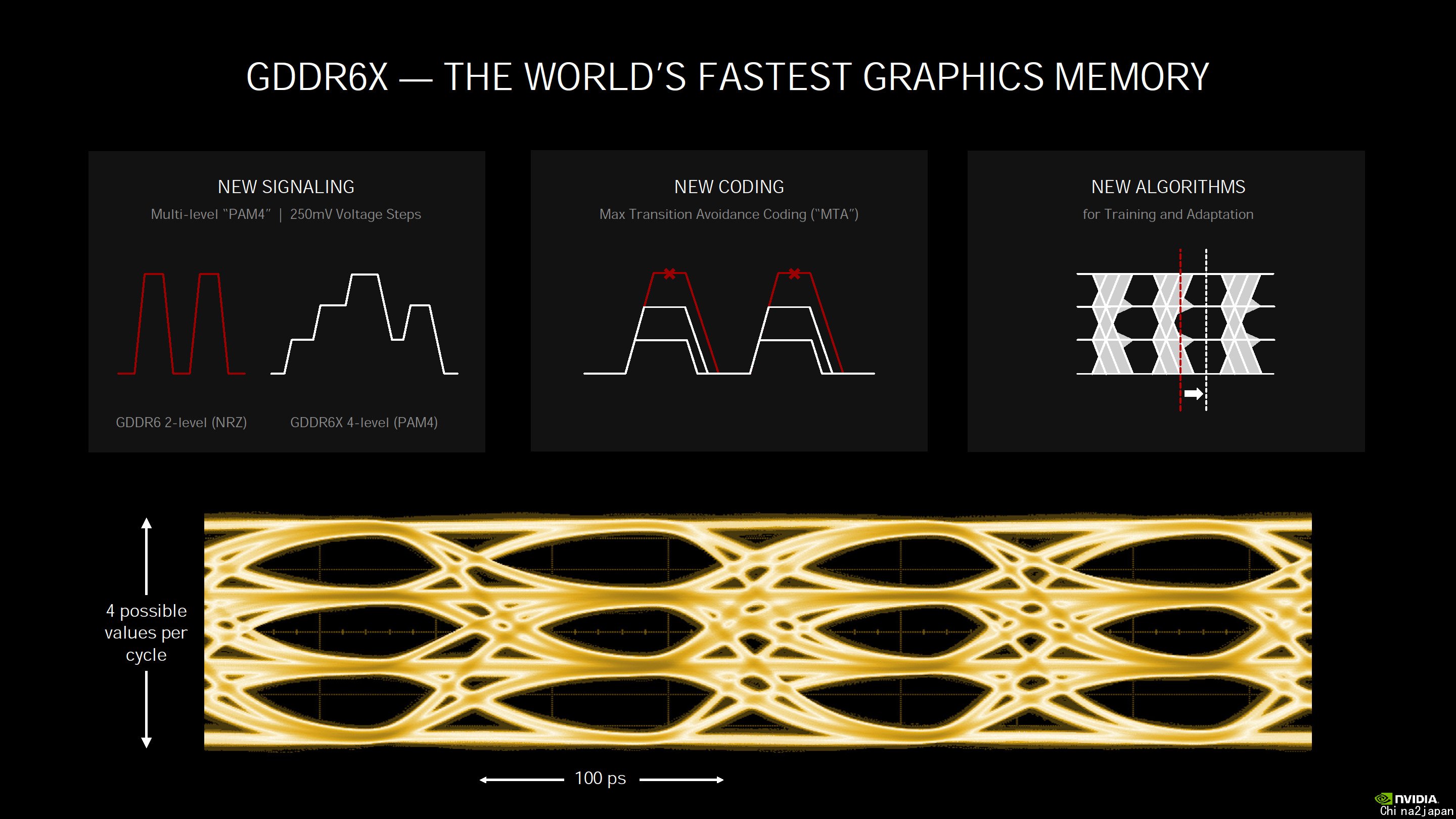

PAM-4在RTX 3090中，12个内存界面同时启用可以达到384bit，内存带宽为912 GB/sec。只启用10个的时候内存带宽为320bit，例如RTX 3080，其内存带宽为760GB/s。而在GDDR6时代，12个内存界面同时激活也只有496GB/s的2080 super是无法匹敌的。 在IO方面还实装了最新的PCIE 4.0界面。另外GPU间通讯技术NVLINK这次只有最高端的产品才有。 以上，就是NVIDIA最新投入市场的图形向GPU，GeForce RTX 30系列。NVIDIA在计算向GPU A100上强化了面向深度学习的矩阵运算性能。而在GeForce RTX 30系上，却以提高图形计算性能为目的。NVIDIA现在通过不同的配置将GPU设计进行区分开来，在最大限度保留构架共通部分的前提下，再根据偏好不同设计不同的芯片。在安培这一代上，该战略显得越来越明确。
