前情提要: [显卡] 正在构思一个非雷电的外置PCIe方案(基于Mini SAS HD(U.2)接口)
本方案较其他方案的优点, 主要在于利用服务器领域已经非常成熟可靠的接口和配件来外接PCIe设备, 减少价格高昂的定制件的使用, 同时受益于服务器领域端口、线材的可靠性。具体价格计算见前一帖的内容。
总体来看, 在Phase1阶段(加上外置电源)能比EXP GXP的M.2转接成品方案便宜100~200元, 同时物理连接通道数(x4)、连接效果(信号损耗/协商得到的速率版本、通道数)保持不变。
今天已经到手了部分配件, 按照到手配件的先后次序, 计划分三个阶段进行:
当前阶段:
Phase1: 利用机箱电源线, 仅使用M.2-to-SFF-8643转接板或者PCIe-x4-to-SFF-8639转接板来实现外接。
待定部分:
Phase2: 使用外置电源。同时, 利用16x-to-4x4拆分卡, 尝试X570的自动拆分功能, 看是否能够聚合两路x4带宽。
Phase3: 利用带PLX PEX8749的16x转8 SFF-8643口的转接卡, 直接从下游端口转出。
二楼开始为正文部分
评论
Phase1
所需配件: M.2-to-SFF-8643转接板, SFF-8643-to-PCIe-x16转接板, Mini SAS HD线缆(SFF-8643-to-SFF-8643), 机箱电源大4Pin接口。
以及任意不需要外接电源的显卡一个, 这里用的是75W版的Asus GTX1050ti
至于为什么不用这个PCIe-x4-to-SFF-8643转接板, 因为经试验, 不能正确识别显卡。也因此断定PCIe上的部分引脚应该是没有连到SFF-8643接口上的, 导致形如"设备感知"的功能全部失效。解决办法是要用带主动电路的转接卡, 该板卡品牌官网上面有类似产品的介绍, 但未见实际产品投放市场 (指某宝搜不到), 故作罢。
更新: 查引脚定义可知, M.2以及SFF-8643接口都缺少PCIe的 PRSNT1# / PRSNT2# 引脚, 应该就是 "无中继放大电路的转接卡上用SFF-8643接PCIe设备无法被识别, 以及M.2接口转接的SFF-8643接口上的PCIe设备能够被正确识别" 的原因, 同时也彻底解开了部分X570主板(以及华擎等一些品牌的部分家用主板)不认PCIe插槽上的U.2 SSD的谜团, 详见: X570偶尔丢失PCIE SSD
▽显卡, M.2转接板, PCIe x16插槽板(转接目标板)
▽所用到的线材, 左为Mini SAS HD, 右为模组电源线
▽一开始用上述PCIe-x4-to-SFF-8643转接板, 没有任何显示输出, 但主板上的VGA帧错灯显示正常。
▽转接板接X570下方的上游为PCH的M.2插槽, 成功输出
▽转接板接X570上方上游为CPU的M.2插槽, 同样成功输出
▽稍早之前在Intel i7 6700 / B150主板上的尝试, 同样是接PCIe转接板无法识别显卡 (因为6700有集显, 所以无论如何都有显示输出, 但设备管理器里找不到显卡), 接M.2正常。
中途还因为没有上散热器导致过热死机, 还作死趁热摸了一下CPU, 手指被烫掉了一层皮 (
▽这是接在第一根直连CPU的M.2插槽的效果。一切正常的话, 可以看到显卡满载的时候(后台开了AIDA64 CUGPU在跑)工作在PCIe x4 3.0下, 可以看到至少通道数、速率版本协商是正常的, 性能对比的话还没找到比较满意的对比方法, 欢迎提出意见或建议。
评论
Phase2 (占楼备用)
评论
Phase3 (占楼备用)
评论
啥时候消费级主板能有oculink就好了
评论
牛逼牛逼
评论
奈何笔记本m2很少有直连cpu的..本子上的牙签总线瓶颈应该比x570的大得多，不过还是感谢楼主的测试。
评论
微星B450i主板M.2 转换成PCIE的固态硬盘当启动盘 这样可行吗？
评论
SSD我试过完全可行。而且如果SSD接口本身是U.2或者M.2的话, 无需担心不识别的问题, 根据主板, 除非像有X570这样的问题, 相信市面上大多数Intel的主板以及5系以前的AMD主板都是可以这么做的。
评论

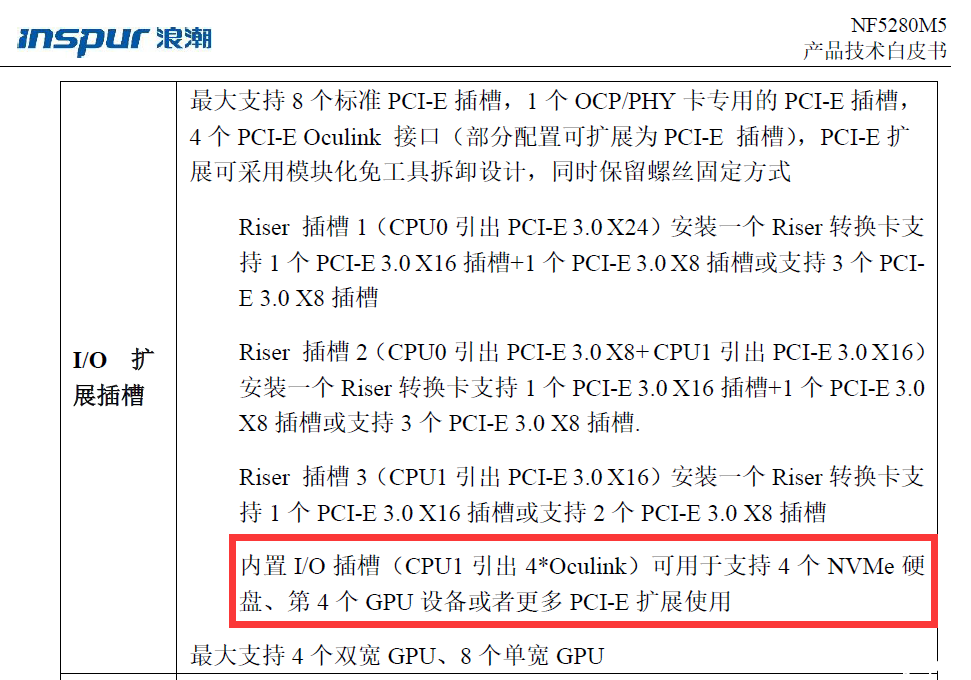

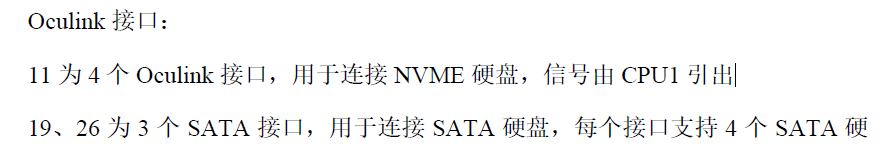

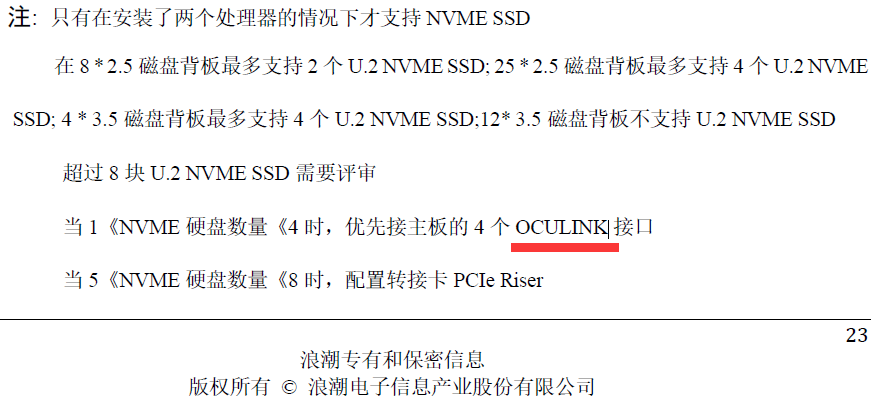

OCulink还是服务器见得多。浪潮有些型号的nvme连接器都是要靠OCulink转接出来的。
OCulink本身设计的体积、尺寸也确实很适合做中转接口。
评论
牛逼，lz有心了
评论
请问，楼主的成本是多少？
我现在用ADT的NVMe延长线转PCIe x4，接技嘉雷电3卡，成功了一半：5K雷电显示器正常工作，但其他雷电3设备不工作。
不太清楚是什么问题，如果楼主这套不贵我买来再试试
看了一下，光SFF-8643-to-PCIe-x16转接板就两百多，算了，我还是用ADT吧
评论
成本计算在这个帖子里写得很详细了, 最大的变数是外置电源的选择, 既可以选普通的12V变压器, 也可以选真正的机箱电源, 丰俭由人。照帖子里的计算, 用普通120W的变压器的话, 整体可以控制在500元以内, 比EXP GDC可靠, 比雷电便宜。雷电的外接PCIe方案成品普遍在1000元以上。
另外, 你用的ADT线材是指这张图里面的吗? 那很抱歉, 我的方案和这种转接方案并没有本质的不同, 区别只是中间段的线缆用了Mini SAS HD线缆, 而ADT用的是焊接的排线。
供电上, 本帖中的大4pin接口可以提供最高可以过13A的电流(功率156W, 仅算12V输出, 下同), SATA电源接口版本的转接板可以过4.5A(54W), 而ADT这个的小4pin接口, 我怀疑设计上只能过1A(12W), 最大也不超过3A(36W)。你可能需要认真考虑一下是不是供电原因导致雷电外接设备失败, 雷电设计上能提供100W的功率, 而5K显示器显然是不依赖雷电接口来传送电力的, 其他外设不好说。
评论
强是强，只是外接设备一般是显卡。楼主的这个市场定位是什么呢？
评论
额 纯粹是折腾着好玩 想把机箱里的显卡放到机箱外面(比如桌面上)而已
而且这样一来, 很多PCIe的SSD, 声卡, 网卡等可以热插拔的板卡也同理可以放在桌面上, 看着会很有成就感。
评论
我理解了，楼主是想做雷电3显卡盒的替代方案。因为INTEL在雷电3上收了太多信仰税了。
感觉希望很大，楼主努力！！
评论
是这个，我根据机箱布局买了另外一个方向的。
我接自带电源的显卡盒也不行。故障很奇怪，能看到显卡盒里面的雷电控制器，但控制器接的显卡就看不到，您说的供电有一定道理，可能也有其他原因，慢慢再研究吧
评论
点个赞！！
这个的确是一种方案！
评论
双u2 大4pin这块是自己改的吗 我搜不到
评论
sff 8654可以直接转pcie x8 永擎叫slimline4.0就是sas4.0 同时pcie4.0 罗马新主板也有支持
https://www.asrockrack.com/gener ... 2L2T#Specifications
ps 定制线差不多200一根拆分两个u2 要是pcie扩展底座差不多300扩展一个pciex 8
