日本电子维修技术 显卡有趣的pcie延长线

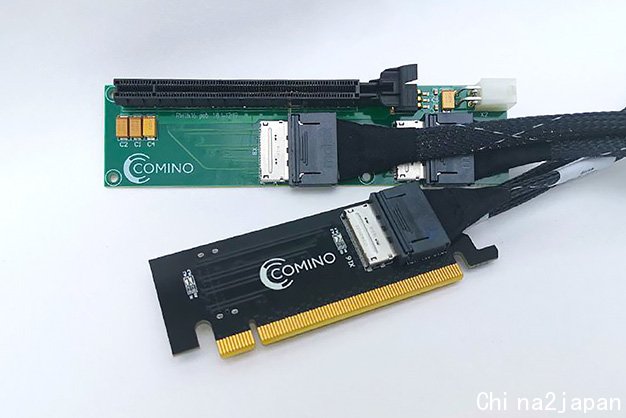

之前看白嫖王开箱一个云主机,里面一堆RTX8000一起跑,是靠一个转接板整合进去的,然后用线缆单独连接


我之前以为这个东西是定制的,后来发现有的卖。99欧儿 包邮?!

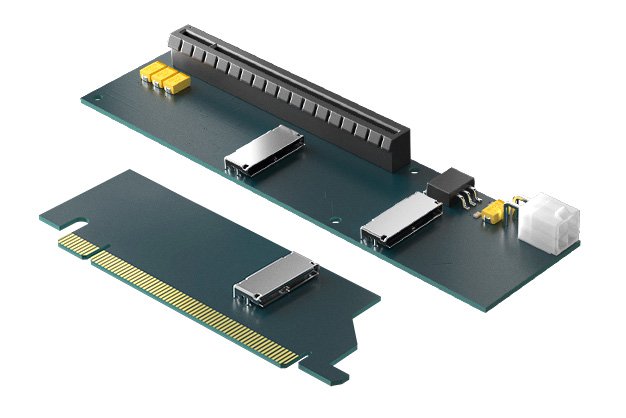

支持到3.0,一根标准大口,X8,两个就是完整X16,也有小口的,小口一个X4,可以把转接板做的更加苗条

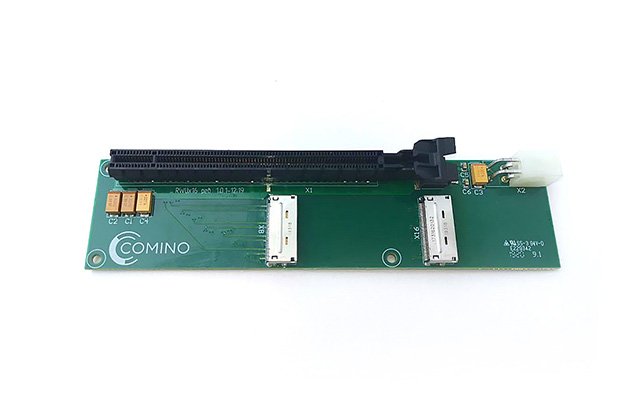

这个当然跟大的全尺寸延长线最大区别是供电~  标准的是可以支持PCIE的75W供电的,这个需要单独接一个4PIN


仔细想,在某些特殊情况下,这种转接更加的自由,长度也可以更长一些,官方说最长1米啊。走一些奇形怪状的位置,显卡也可以不再跟pcie插槽平行放置固定了~ 有点意思~


接口看起来是OCulink~ 但是官方文件只字未提啊~

产品链接:


https://comino.com/en/risers/


附上官方PDF

https://s3-eu-west-1.amazonaws.c ... Datasheet_07_20.pdf



评论
就是通过其他形态的线把信号转出来,只走信号不走供电。

评论
这个线就是那个主机一个公司出的,不过这种东西确实没什么特别必要定制,非家用场景用的还挺多的。
主板支持的情况下这种转接方案也可以直接拆分通道:


2020-8-11 06:07 上传


主机适配卡上的两个接口可以分别拉出一个PCIe接口,当然每个都是x8。


2020-8-11 06:11 上传


你也可以一个接口拉出一个两个x4,这样你同时连接两个这种扩展卡,你可以获得四个x4的PCIe。


其实这个的低配版本就是矿老板最喜欢的那种东西,大家可能都熟悉,只不过矿老板用USB线,不要质量只要数量:


2020-8-11 06:15 上传






评论
这个怕是价格会很感人,有个稍微便宜的,pcie转双sff8643,然后另一头接双sff8643转pciex8,价格大概是200+40+100。。。这种可插拔的怎么搞都比延长线贵挺多的

评论
这个很早之前就有,我以前做过一个产品就是这样把一个高速外设通过pcie连到主控主机

评论

前面两个服务器上有类似的使用,线是定制的,第三个基本上是不符合信号规范的。

评论
挺有趣的线,感觉接口换个方向还能把延长线直接从挡板那引出机箱

评论

矿老板不管什么信号规范的,他们只要数量。

评论

oculink和slimline不也是这种,还可以做pcie4的信号呢。跑运算的话要求其实不高,因为是比较容易scale out的offline算法,里面不涉及太多同步信号。
跑图像渲染的话,要求应该要高一些,这时候pcie属于并行下的串行,并行信号之间需要同步。不确定这种(或者oculink/slimline)能跑online渲染。




评论
我知道是哪一期了,the gap is feature。

评论

看成the gay is future

评论

其实吸引我的是这台https://grando.ai/choose-a-gpu-machine-for-ai-deep-learning/#grando-rm服务器,不过可惜没准系统卖。

评论

嗯~

就是这种做法,可以把一些不可能变为可能了

毕竟那个pcie大排线,怎都不能拧,位置不能太远

反正都打算放在相对远的地方了,也不差那个4pin单独接

昨天淘宝转了一圈,华强北,还没动静啊,哈哈哈

评论

主要问题是,1米

也就最长了

也不可热插拔,引出来的实际用途肯定没雷电三那么好啊

评论

一套99欧,700多吧,特殊情况下,还是OK的

评论
加个光电可以收割一票的预感? 电路 电子 维修 我现在把定影部分拆出来了。想换下滚,因为卡纸。但是我发现灯管挡住了。拆不了。不会拆。论坛里的高手拆解过吗? 评论 认真看,认真瞧。果然有收 电路 电子 维修 求创维42c08RD电路图 评论 电视的图纸很少见 评论 电视的图纸很少见 评论 创维的图纸你要说 版号,不然无能为力 评论 板号5800-p42ALM-0050 168P-P42CLM-01
