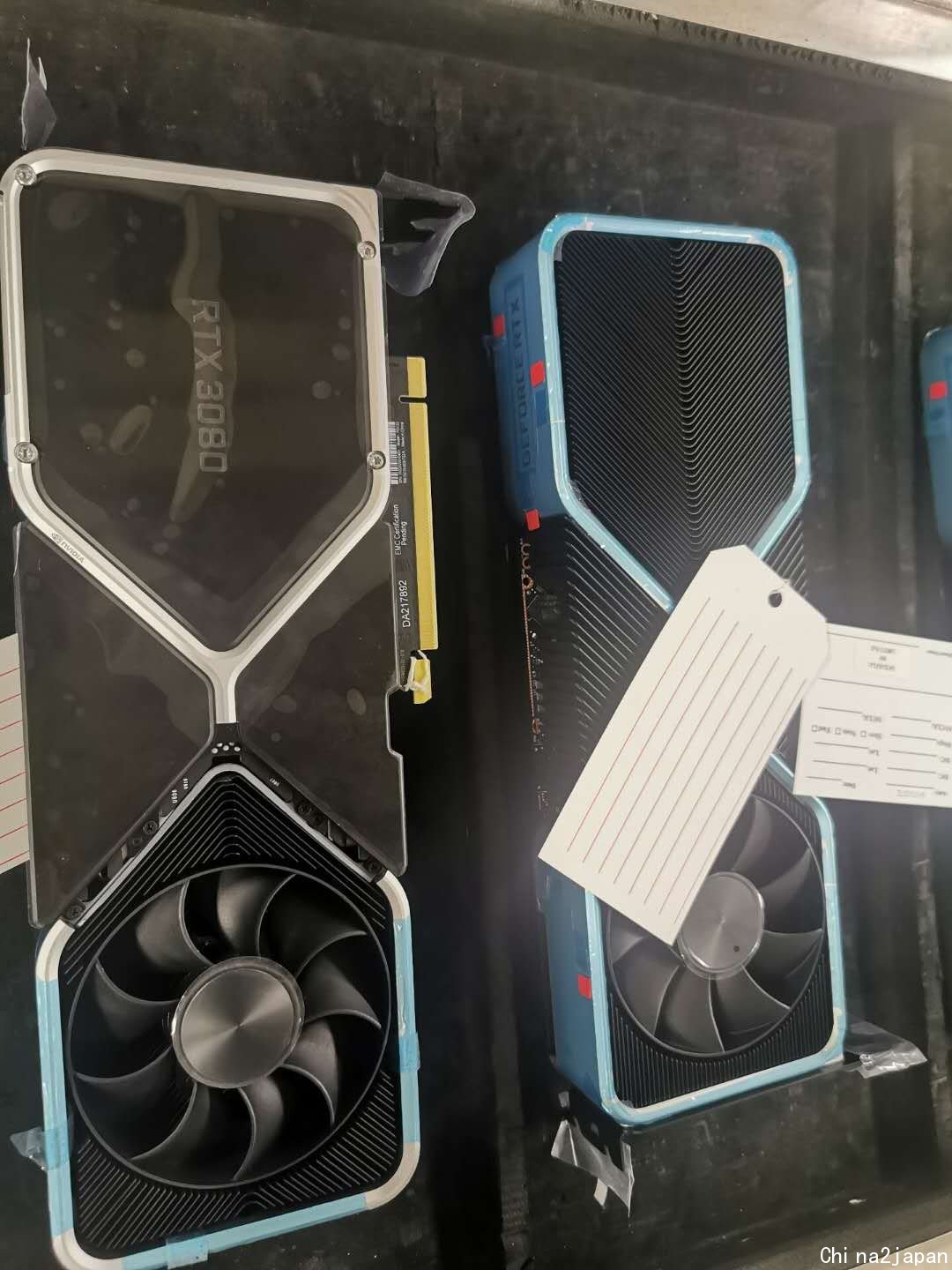

泄漏了？
不过当年1080系的壳子也很早就泄漏了。
评论
怎么感觉装反了。。
评论
太假了吧，3080倒过来的和金手指位置对比下
评论
错开前后吹?
评论
20系偷跑是不是你也有转载啊？？
还挺好看的，就是透明设计和以往区别很大， 看样子 涡轮还有？
评论
啥意思？正反面都有风扇？
评论
20系没有偷跑。10系偷跑了。仅限壳子。
评论
我感觉很有可能是真的，为了这个作假光开模成本就要上万，骗个点击量明显不值。
评论
应该只是这么放着，流水线上的，所以不是装反了，是还没装。
这30系已经马上要发了啊，都量产了。
评论
这正反吹有点骚啊 看来又有什么看不懂的黑科技散热
评论
异型PCB
评论
这是涡轮吗？看着有点怪，但是怎么看都是只有一个风扇啊
还有啊，两块上部明显不一样，看模糊的侧边标识，隐隐约约都像是3080 字样，后面好像还有写写什么？难道近的是3080 远的 是3080ti？？
评论
不是正反吹，是还没装，就这么叠着。
评论
看着像是一个正面一个反面 近端风扇中间斜出风 远端风扇垂直吹透
评论
这造型逼着我充值信仰啊。。
评论
这个螺丝孔位置处理得太丑了。
评论
GTX295双PCB，GTX480镂空考虑下
评论
3080变成单风扇了，好虚啊。。。难道说3080性能弱鸡被割的太狠 or 7nm yes？
评论
对啊，而且后面那块写的还很像3080ti，如果这都能单扇，言下之意就是说400w的传闻是假的，或者说上面还有个激进版（或者说暴走发狂版）应对可能的变数。
评论
看面板字体和PCIE尾勾就是正反吹啊.只是黑色面板那个比较诡异,应该是装错的,而且也没有看见供电接口啊
评论
看样子一两个月就能见到了，我好兴奋。
评论
仔细看了下,左边那个应该是散热器放在了一张卡的pcb背面造成了看起来是背面装了风扇
评论
看起来 PCB 是个书签形状的？
PCB 右侧是空的。左边是背面，右边是正面，背面风扇吹透，正面吹核心。
那么这样的话，GA104 是有多小？
供电接口可能和以前公版短卡一样在屁股上。
评论
谁给你说这是104的
不过你这个散热器思路不错
评论
那可别 80 也降级 GA106 了吧？
评论
3080也阉割成网卡了？
评论
看着很长啊，30CM估计是有的，一堆itx机箱用不了？
评论
黑色面板就是传统的背板
这设计其实就类似那些非公散热比pcb长一大截的vega，只不过把露在pcb外这一段的风扇装到背面来了
评论
80应该是GA102阉割的
评论
我也觉得像,而且看右侧的卡,好像还把供电口也做到了PCB背面
看图说话，言简意赅
评论
那不是更糟糕消息吗，GA102 就算提升一倍密度也应该是 400sqmm 的规模。
加上一大圈 GDDR6，再有 MOS，这个小 PCB 根本不够地方。
除非老黄大发善心上了 HBM。
评论
预告了半年的异型PCB 2333333
妈的好丑
评论
看到你想起个事，上次那个宕机问题答案有了，就是温度原因，侧板卸了就没事了。不过芝奇内存官宣都是70度无事的，人家都说我那个看着微微偏高但是怎么看也没毛病，想来想去还是主板可能性大，TRX40开始都变主动散热了，估计是意识到了上一代的遗留问题。个人猜想。
评论
以前有过这样设计吗？总觉得很另类
评论
我最近因为把显卡和傲腾装太近老蓝屏·············
我还是BC1裸奔，夏天到了，温度要从宽
评论
Vega 超白金，参考 PCB 的 Vega Nano 爆改。
XFX 的 Vega 56 也是。
评论
这么奇葩应该是真的了 我咋觉得这是一体水散热呢
评论
这造型，，讯景设计的么
评论
难道是镂空pcb么 感觉这个长度放8个 vram有点困难
评论
不得不讲，老哥您真是大神级别的，这图瞬间把我疑惑全解决了。
评论
不是hbm pcb空间应该不够
评论
所以我 32 楼说了这个问题，这个设计显得非常诡异。如果镂空 PCB 的话更诡异。
除非核心缩到 TU106 这个级别，那后续改水的话还要处理 PCIe 链接线的问题。
TU106 的 445sqmm 比 GP102 略小，但参考 GP102 的显存数量和 GDDR6 接近两倍 GDDR5X 的封装面积，把 PCB 做这么小的可能性很低。
评论
450mm2级别的7nm做3080完全没问题
评论
第一感觉好丑啊！！！
评论
这个设计有点酷啊……
评论
核心可以，但外围元件呢？12 个 GDDR6，至少 10 个 MOS 和电感，加上其他控制器。
以及之前也有说 Samsung 8nm 工艺的，那就只能微缩大约 50%。
评论
3080肯定是8个 256bit
评论
先不要这么肯定
评论
这个图的来源是哪里？
这个散热器又不是涡轮，不可能有风道的
ps个这种清晰度的难度不是太高
评论
680 980 1080 2080 那代不是？
评论
楼上说给 3080 GA102，那就肯定还有两个空位。
但不论如何都太小了。
评论
我觉得这个图差不多吧
评论
字可以P，P成4080都可以，但这散热器一看就是王者装备，不是3080又是谁？
评论
供电肯定不够，又被切掉一角。
不过可能会在背面安排电路，那背板变厚也说得通了。
评论
感觉这贴越来越带劲了
评论
做了一下简单的透视处理，大概是这样的吧...
正面：
背面：
感觉前部PCB有镂空？不然风扇放在背面应该是放不下的
评论
如果有人质疑PCB，先去看看A100 PCIE版本的PCB啊，那个更科幻，供电都挤成啥样了
评论
如果一个风扇在背面，那怎么弄不是都要影响到CPU散热吗？
评论
一个三角形缺口 看你的第二张图反正听说TYPE-C也没了，省下来了一块专门给C口供电的空间，怎么说都放得下的，不过就是感觉会很奇怪。
而且今天第一次看到这个图觉得好丑啊。
评论
780不是
评论
那个是 HBM，GDDR6 显存更占空间。
评论
你看第一页我画的图，往下吹的。
评论
感觉应该是两个不同型号所用散热器，或者是在测试不同鳍片风道规划和性能表现。
评论
风道错的
左边一个图的风扇是出风的，而不是吸入
你看风扇的方向
评论
亮机卡上放了一个12cm的风扇,这个是正常的风扇方向,如果3080是2个风扇,那是1进1出的风道,可能比之前的2个进风好一点?
评论
pcb板子应该是类似是这样的
评论
780完整版是780ti 不算
评论
画了个简单的3d示意图
评论
从图上看，下面的风扇挺薄的。
评论
3080也可以是阉割版呀
评论
这一正一反的设计第一次看见，比较丑，但如果能解决公版散热的话也好
评论
这个风扇大多了 边缘也放不了什么 没必要镂空 应该还是短pcb+飞线可能性比较大
评论
这跟n卡的传统设计风格差好远。。
评论
风扇不都是逆时针旋转的，看流体构型，扇叶形状还是向内吹风的。但确实向上吹风更合理。
评论
风扇是10寸？
评论
如果是真的，那绝壁是水冷散热，水管部分还没安装而已
评论
是出风的,你看我67楼的图,对比下就知道了
评论
我觉得那也不是那么看的...
要那么看 777 上 GE90 的风扇也变成往前吹风了。
评论
这样出来的热量大部分还在机箱里面 机箱的风道必须好了
评论
树导上新闻了
评论
跟我一毛钱关系，我是转qq群里面的
评论
https://videocardz.com/newz/nvidia-geforce-rtx-3080-pictured
https://wccftech.com/nvidia-rtx-3080-pictured/
https://www.tweaktown.com/news/7 ... ics-card/index.html
服了。
评论
明天你就上老莱视频了
评论
可惜了，狗头认证没来及盖上
评论
drunk呢
评论
把风扇翻了一下,再拍的,这个应该看懂了吧
评论
跟我想得差不多，而且应该是一个风扇进风，一个出风。。。
评论
好像不对,我也看不懂了,又有点像进风的,不过更像是ps错了额，背板装风扇有什么说法吗？
评论
应该是ps的,风扇如果是进风,那没有必要生产2种风扇,结构是不一样的,这个结构也不是出风的
评论
就是取决于那个风扇怎么转。顺时针转就是进风，逆时针就是出风。
出风更合逻辑，但风扇也不都是鼓面扇叶侧进风。
然后那个风扇半鼓半凹的也不好判断。
不管怎么说看起来是有复杂的空气动力学设计。
那样的话另一个风扇为什么不也设计一下。
评论
如果用 HBM，那这一切就都合理了。之前的 GA100 就是异形。
这个 PCB 右上角四个过孔就是电源飞线。
12V+，Gnd，Sense x2
评论
好奇这群外国人是怎么做到只围观不发言的
外星人 观察 地球 系列
评论
背面是进风的话岂不是要和CPU散热抢冷气了 不过人均CPU散热AIO的当下似乎也没什么太大问题？
评论
吹下去触底的热气还会飘出去恶心机箱内其他硬件。
SLI 就更是恶心下面的卡，我觉得完全不正常。
评论
关键是它的pcie还是两槽的。如果真的是正反散热，它pcie应该是3-4槽（取决于背面的厚度。）
评论
SLI的话其实下面的卡还是这个结构虽说吸点废气不过也不会加热吧
评论
你的disqus没载入出来
评论
修改成这样的PCB
评论
背板的风扇应该也是下压式吹风
评论
不对吧，两个都是正面的样子啊，只是装饰上样式上不一样而已吧？我看左右两个散热器下边都有PCB版的。
评论
HBM，那得多贵啊~
评论
背板不是完整的呗。在折角处切断了。
你应该以挡板和金手指来判断正反啊。
评论
看到挡板了，左边的好像和通常的显卡散热方向不太一样，普通的显卡散热器装在一般的机箱里应该是朝下的。图中左边的如果装在机箱里会变成散热器朝上。
评论
老实说，我还是觉得背部那个风扇不管是什么扇什么朝向都会影响风道。机箱越小，影响越明显。
评论
都这样了还有人认为是PS的？ 真要PS一般会用脑洞小的增加真实可信度而不是这种看着就很诡异的
评论
仔细看散热片是到低的 2个风扇之间估计没风道 PCB就应该是三角形缺口
评论
树导你争取上LTT？
评论
no...我只是转帖，不想变成传谣的。
评论
为什么不给个清楚的图，这个网站图压得太狠了
评论
看了下原图基本也就这清晰度。
评论
刚研究空气动力学，比如飞机引擎里，有很多种风格的风扇，貌似那个风扇有点像出风的
有会空气动力学的大神解释一下吗
评论
应该是正面进 后面出 但出风效率应该不行
评论
没水印差评，实质应该是别人用QQ传的时候压缩了图。
评论
如果要做函道为什么不用涡轮离心扇。
评论
我只想说：
竖装显卡/A4用户恐成最大输家
评论
我其实很怀疑有没涵道 看进去散热片是到底的 完全阻隔
但我不愿意相信nv会白痴到这个地步
评论
草，那非公得狂野成啥样啊
等非公吧，肯定会有相应的产品方案的，就是晚点出
评论
2070s丐板路过 等30出ti super再说了
评论
肯定有更传统的高端方案，三风扇2.75槽，甚至是双pcie 一体水冷感觉都比这个上下风扇公版看上去靠谱，但愿正式发布这个公版方案效果可以。
评论
你的怀疑估计是对的，设计上有可能就是要用热管穿过尾部的鳍片导热让风扇吸风把温度带走（往上吹），如果设计的更巧妙（更抠门）一些甚至可能连热管都不会有~~
评论
你说正中央穿过一片均热槽吗？
评论
均热板的面积太大了会挡住后面的吸风风道的，相比之下用小小的几根热管会更理想一点。如果把这个散热器鳍片分成前后两部分来看待那这个设计的难点就在于如何高效的把GPU产生的热量传导到后部的鳍片上面而又不会太过于遮挡了后部风扇风道影响了效率。
评论
啊哈哈，树导要继舅妈之后成国际名人了
评论
我感觉应该是核心部分散热片和两个风扇部分的散热片中间有热管
背面散热片吹风直接到正面，正面风扇排出机箱外
增加了散热面积，又降低了机箱内热量
评论
底部肯定是均热板的
评论
我判断应该是环形风扇，以前只在发动机上见过。
仔细观察那个扇叶和外环是一体的。
如果没有连接，扇叶和外框之间应该没有高光，会是黑缝
评论
但是均热板不可能延伸到后部那坨鳍片那里啊
评论
nb eloop也是环形风扇，的确可以降低噪音，但寿命不长。我的8把nb eloop无一都出现摩擦音了。
但这种风扇，通常用于开放式散热，函道环境下一般还是用涡轮离心扇。
如果这不是一个blower，那么两个风扇是各施其职的，中间可能就用热管或均热板“均衡”热量。
但这有必要做成两面的么？做成单面的也可以，跟现在的20系一样。
另外空缺的地方肯定是rgb灯条了。
我感觉这是一个野心很大的散热器，可能是混合了开放式扇热和函道散热的结合体。
评论
做成双面可能鳍片的面积更大，而且这次的鳍片全是斜的，也更密集，可能发热量惊人，每次nv用这种夸张的散热设计，都是电老虎。
评论
这风扇ROG的显卡不是常用，inwin也有这种造型的灯扇
评论
应该是又带路党通风报信，好些个洋人把图片的水印都给去了
评论
你是说骇客么 主要没买过rog 哈哈哈 确实是呀 以前没注意
评论
为什么只有1个风扇啊
评论
看着像是正面靠前背面靠后两个风扇
要是这样的话鳍片面积有点捉急，怎么处理好积热问题是个难点
评论
有两个，正反各一个。
评论
我在想一件事，单纯增加涡轮扇直径对散热能力提升多少
测试小结：可以看得出，HIS R9 280X冰酷3GB的涡轮散热的确给力，比公版的低了8°C，至于功耗方面，A卡的确没有N卡优越，而HIS R9 280X冰酷3GB也没能有多少优化，与公版相当。
测试小结：HIS R9 280X冰酷3GB的噪音控制相当优秀，由待机转至满载状态可以明显看到风扇转速增加，但噪音却没有多大的跳动，几乎与环境噪音融为一体。
评论
这个ac的大涡轮 之前影驰6800 和之后盈通的卡都有用
都是一个PM
评论
我宁愿要一个大涡轮，也不太愿意接受一个背面有风扇的，不管背面是什么风扇什么朝向，即使不破坏风道，也会对风道造成额外负担，当然，希望它这么做是有道理的，而且没有我想的那么多麻烦。
评论
尾部就是个单塔 热风吹给CPU
评论
如果是正反吹 那还有点意思 设计貌似也还挺不错的
评论
https://videocardz.com/newz/nvidia-geforce-rtx-3080-pictured
树大佬的帖子链接 直接被国外网站贴过去了。哈哈
看到好多网站，全搬过去了。
评论
1080ti，不会再有了
评论
按照nga的舅舅党的说法就是blower，一个吹一个吸。函道没有封闭（当然也可以能是因为原型设计的原因），加上特殊的风扇设计，所以这是一个兼具开放散热和涵道散热的方案，猜测。
至少反面是涵道，正面可能是开放散热。
评论
反面就是个装饰板
评论
树导接着上新闻
评论
华硕猛禽的风扇就有外环
风扇反装evga10系也有
华硕的非公最近一直都是带环的。主要区别是背面那个风扇是抽风扇，正面的风扇是压风，都是逆时针转的。
评论
散装RTX
评论
这张图上面能看到新的供电口。
评论
图呢。。。
评论
就你这个图就能看到
评论
n卡抄袭惠普设计。。
评论
这什么系的卡？？
评论
惠普的rtx2080ti
评论
果然，我宁愿相信，30系公版连散热方式也抄了
评论
