手上的X570 PCIe 通道众多, 拆分自由, 但无奈机箱内空间有限, 打算搞外置PCIe折腾一番。
雷电方案自然好, 但线材昂贵、要买带牙膏厂专利芯片的转接卡, 一想到要用在AMD的主板上总感到莫名不爽。
在去年上D700大船的时候就在构思外置PCIe方案, 奈何当时B150根本没这条件, 既然现在已经Yes了, 正好有机会来构思实践一番。
Main Features: SFF-8643, Mini SAS HD 线缆, 外置12V 直流变压器, PCIe 拆分, PCIe 交换机(PLX系列)
主要步骤/拓扑:
1) 在X570的PCIe x16 (实际布线只有x4) 上接SFF-8643转PCIe 3.0 x4 转接板, 得到SFF-8643母座端子。
2) 使用SFF-8643到SFF-8643(Mini SAS HD)线缆连接(1)中的母座, 通过水冷口将线引出。
3) 在机箱外, 将线缆的另一端接到SFF-8643转PCIe x16转接板上, 转接板另有外接电源。
4) 转接板上插上显卡, 先给显卡通电, 或者利用电源同步启动器, 在开机和关机的时候同时通断电, 或者想办法引出机箱内的12V供电。
所用到的器材价格及图片:
P1: SFF-8643转PCIe, 或者M.2转SFF-8643也行, M.2转的可能效果更好, 因为之前遇到过X570的PCIe兼容性问题, 价格都在70以内能搞定。

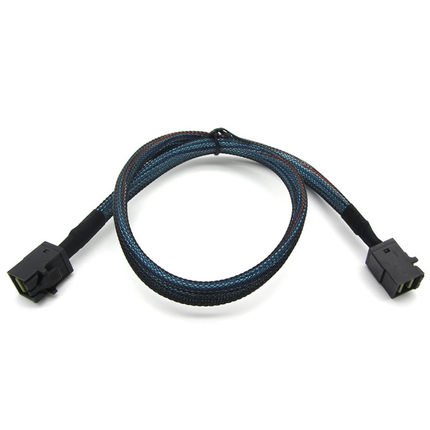

P2: Mini SAS HD 线缆, 1m 的价格大概在60以内。注意这里并不需要带金属shield的SFF-8644, 当然可靠性应该会更好, 下面会提到。
P3: SFF-8643转PCIe x16插槽, 价格在300以内。实际如图所示因为只有一个SFF-8643母座, 最高只能提供4 Lane, 也就是PCIe x4。实际上同样PCB的还能做出4个SFF-8643母座, 全速x16的扩展卡, 但电源连接方式改为大4pin。

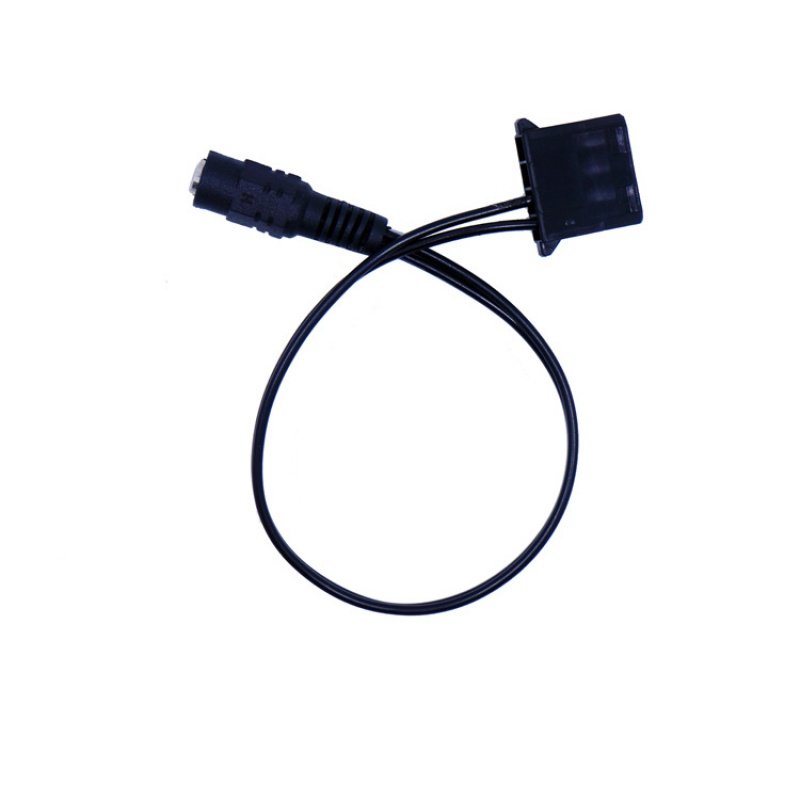

P4: 12V电源 + DC 5.5x2.1 转 SATA 电源线。这个没有特别好的方案, 因为12V电源通常是DC 5.5x2.1 的圆口输出, 而5521转SATA直接转的整个X宝都搜不到(如果你找到了请务必要告诉我, 谢谢!), 所以只能是5521转大4pin, 再用大4pin转SATA。这个倒是不贵, 12V 10A 的电源20以内就有, 加上转接线邮费等等, 大概40元吧。

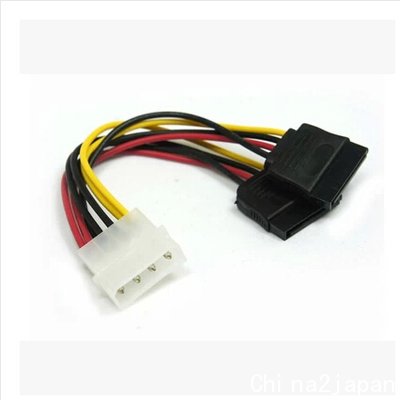

▽机箱电源常见的大4pin转SATA, 可能根本不用买
总体价格可以控制在500以内, 能提供和雷电一样的外置PCIe方案, 还不用给牙膏交专利费。我觉得可以。
一些问题, 希望能和大家讨论:
1. 电源同步启动需要怎么做? 怎样才能确保显卡被激活并且正确识别为开机状态?
2. 关于那块PCB, 因为同店也有PCIe x16的全速转接板, 但价格是x4的两倍有多, 好在PCB上留有空的母座插槽。
那是否可以通过自行插入SFF-8643母座去增加Lane?
SFF-8643母座和PCB结构如下, 无需焊接, 完全可以手工操作(拆了螺丝之后徒手掰下来的):
3. 还是那块PCB, 可以看到, 全速x16是用的大4Pin供电, 大4Pin和SATA口供电在电气性能上有多大的差距? 能否支撑TDP 75W左右的显卡(GTX 1050Ti, 无需外接电源款)?
--------------------------------------------------------------------------------------
P.S.
1. (更新) 为避免广告嫌疑, 将品牌相关图片给P掉了。另外要说的是, 楼主被生产这些板卡的这家店坑过, 本贴的私心目的之一也是曝光这家的产品缺陷。这家的PCIe转SFF-8643挡板(就是P1里那种)或者板卡某个批次很可能尺寸不对, 插不上我的机箱/主板, 换了戴尔品牌机照样不行, 详见图: P1, P2, P3
而且客服的态度店大欺客, 要我再"多采购一点才能一起解决"这个问题, 差点没把我气死: P4
但奈何国内生产这类板卡的基本只有这家最多也最全, 要是买的话还是只能在这家买。所以这绝对不是广告。
更新后续: 在另一家店铺碰上他们的研发部分店, 很耐心地解决了问题。销售部门的客服实在是不太行 (
2. 关于线材靠不靠谱。雷电线材贵, 一方面是要再线上提供100W的电力, 长了还要加主动芯片。SFF-8643(或者说Mini SAS HD)这个方案则不用考虑电力问题, 因为本来就是纯数据信道的线缆。电力另外传输。
3. 关于线材是否能达到PCIe带宽所需要的电气要求, 本身SFF-8643是有能力传输4 Lane SAS3 (4x12Gbps~48GBps)的, 比PCIe 3.0 x4 (~32Gbps)还要高, 所以电气性能大可不必担心。

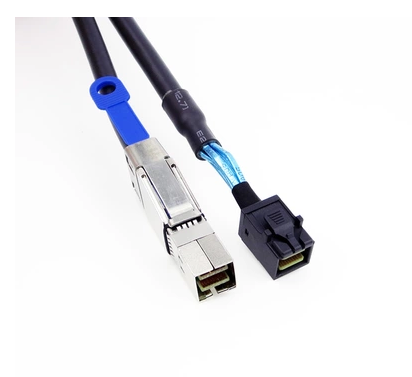

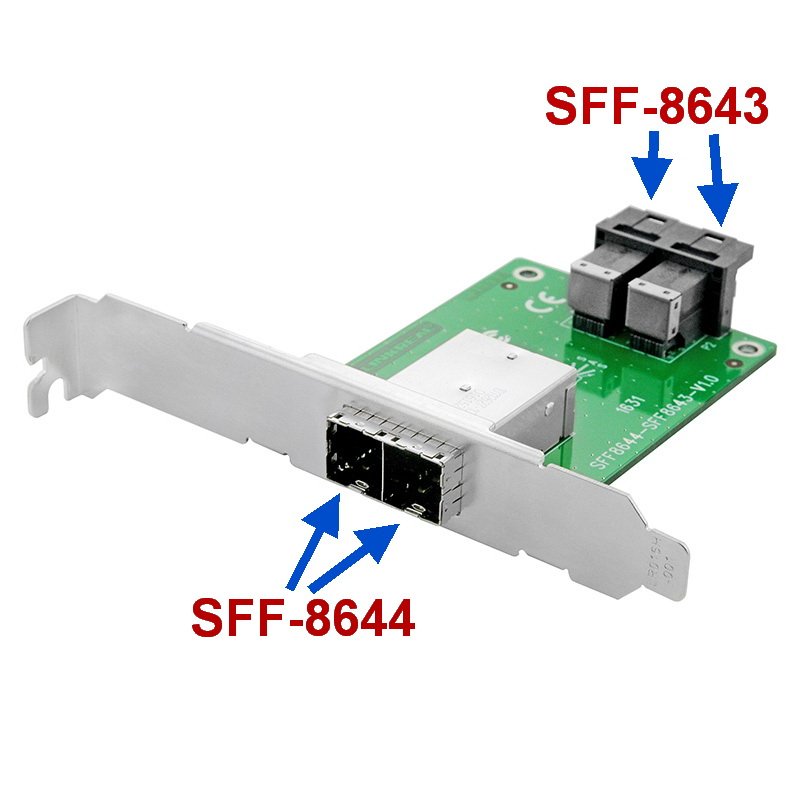

4. 关于SFF-8643还是SFF-8644(外置线缆)。首先SFF-8644是标准的阵列系统里面用来连接外部磁盘阵列柜用的线缆接口, 因此对可靠性要求比较高, 带有金属护层, 实际金属外壳内部的塑料部分和SFF-8643完全一样。至于两者能不能互接我没试过所以不清楚, 但如果你不放心, 或者不想用SFF-8643走水冷口引出机箱外, 还可以用SFF-8643转SFF-8643的在机箱内转到下图的板卡中, 再用SFF-8644转SFF-8643的线缆接上显卡端。但这样成本会增加400左右, 并不划算。
评论
楼主的蛋疼精神值得佩服…这种转来转去的方案估计信号质量没法保证了…以前倒是看过m2接显卡的
评论
可以折腾 希望LZ搞出作品
评论
用 M.2 转 HDMI，然后再转 PCI-E 的方案已经有了
过去那家弄 Expresscard 转 PCI-E 的 EXP GDC 就可以
评论
不用考虑信号延迟和损耗么？
评论
延迟的话中间没有经过任何集成电路, 相当于是纯粹的物理的导线延长, 所以不用考虑。
损耗的话, P.S.2、3里也提到了, 本身的电气性能是足够的。
评论
你了解下服务器上那些PCIE32X的转接卡
然后服务器那些PCIE转接线
这X570也不便宜
规划好
早到位
还可以看下J大的帖子,我个人是觉得论坛里绝大多数人可以向DIY服务器进军的
评论
了解过的, 还问过那个x16的全速卡可以接PLX分出来的SFF-8643。
服务器那些riser家用主板用不上, 所以对这个方案没什么帮助。
转接线的话, 这个方案里提到的SFF-8643线缆(Mini SAS HD)就是价格非常好的选择, 关键是电气性能也够, 比雷电长还比雷电便宜, 电力另外传输就好了。
X570, 我这不是刚AMD YES!了嘛
评论
关于这类电子产品，楼主可以了解一下UNICACA这个牌子，之前买U.2转接卡的时候了解到的，和LINKREAL对比过，应该好一点（当然也有可能根本是一家代工厂出来的？）论坛里搜的时候见过J叔讲过一嘴这个牌子，但是没看懂到底是褒是贬，有点迷惑
评论
刚看了一下, EXP GDC这个方案虽然是用HDMI的Pinout来布线, 但线材的另一端却是裸线焊接在PCB上然后用热缩管裹起来的, 明显不如本帖方案的SFF-8643线缆可靠。
而且, EXP GDC和本帖中的板卡都是定制板卡, 但SFF-8643的线缆是服务器领域通用的线缆, EXP相当于定制线, 我认为不如SFF-8643的通用性强。
评论
其实看Linkreal和UNICACA的产品线, 明显都是给超微、DELL、惠普这些服务器厂家代工板卡的, 只是现在消费级有少量需求所以做了一些出来试水。
不知道本帖能不能把J叔吸引进来
评论
。。。看的眼花缭乱，8644卡接外置阵列难道不是现成方案？？
评论
非要这么说也没错啦, 但好像还没见到有人用在家用主板上吧。而且阵列卡走的是SAS, 走PCIe的并不多见。
国外一些小厂生产很多这种SFF-8644走PCIe的测试设备, 就是价格贼贵, 这是我找到的一些:
https://www.serialcables.com/product/pci-4439aw-1m-s2/
https://www.serialcables.com/product/pci-ad-x444-01e/
http://www.bplus.com.tw/ExtenderBoard/P14S-P14F.html
https://www.microsatacables.com/ ... ector-sff-1332-u2x4
https://www.dolphinics.com/solut ... _cable_adapter.html
https://www.onestopsystems.com/p ... edded-cable-adapter
价格实在是太吓人了。还是国内这种代工厂自己做的好, 量大还便宜。
评论
未来 USB 4 也将引入 PCI-E 3.0 x4 （因为本来就是雷电3的解决方案），而 USB 4 是一定能够在产品上问世的。
所以，楼主是否可以把带宽也作为考量因素，也就是说，x16是不是更加合适
评论
现在外置pcie确实太少了，期待PCIE5.0出了以后，x1就是4G/s带宽，供电再给够了，随便接。
评论
从美观实用性上说存疑，雷电方案明显更加简单实用。测试折腾着玩玩挺好的，支持楼主。
评论
关于这点, 正文里也提到了, Linkreal是有全速x16的SFF-8643转PCIe转接板的, 但要使用的话有一定要求。
如果是完整地使用x16, 或者想利用X570的拆分功能, 将x16拆成4x4地使用, 那就要想办法, 比如用佳翼那款PCIe x16转4xM.2转接板, 再利用M.2转SFF-8643, 将四条x4分别引出来, 再按PCIe布线的顺序, 由内而外地并且按与主板上的PCIe布线一致的顺序一一对应地接到全速的转接板上, 或者一一插到SFF-8643转PCIe x4的转接板上(这个我还没找到价格特别合适的产品, 但确实存在这样的转接板, 看起来是昂贵的定制品, 这是国外小厂的购买链接), 从而完整利用16根Lane。
一个更灵活的方案是, 使用PLX芯片的PCIe交换机(ASMedia也有类似方案), 将PCIe x8甚至x4作为上游, 向下游提供x32或者x16的Lane数量(比如说这几款:[Link1], [Link2], [Link3], [Link4])。这种方式非常灵活, 只需要按照上述顺序, 由内而外地接全速的转接板, 就可以在转接板x16的插槽上带来x4, x8, x12(不常见, 未知是否可行)以及x16的带宽。
后续向商家了解到, 这几块转接板, 电气设计上都有足够的冗余可以支持PCIe 4.0, 我的板卡还没到手所以无法测试, 但如果是真的, 那这点比USB4最高只能到雷电3 PCIe 3.0 x4的速度是有性能翻倍的优势的。
