昨天网络上曝光了NVIDIA新一代显卡的开发原型，这被认为是即将问世的GTX 1180（一说是GTX 1180 Ti）显卡，可以确定的是新卡使用的是美光GDDR6显存，容量12GB，位宽384bit。曝光的照片上没有GPU核心，不过TPU网站根据显存的面积推算了下一代NVIDIA显卡的核心面积，算出GV102核心面积大概是676mm2，比现在的GP102核心大了40%左右。
昨天曝光的NVIDIA原型卡除了显卡规格比较确定之外，显卡身份不好确定，直觉猜测是新的GTX 1180显卡，因为Pascal这一代也是GTX 1080首发，不过上图中的显卡配置很高，384bit位宽（192bit也有可能但基本排除）、12GB 14Gbps GDDR6显存意味着它的定位不低，所以也有人猜测是GTX 1180 Ti显卡，这样新一代显卡的定位将大幅高于现有GTX 10系列显卡，避免影响现在的显卡布局，这种猜测也不无道理。显卡原型曝光之后就猜测会有人计算新一代GPU的核心面积，这次是TPU网站首先出手，他们选择的参照物是GDDR6芯片，昨天已经确定显存是美光的MT61K256M32JE-14，从美光的资料中可以得知GDDR6封装是12x14mm。

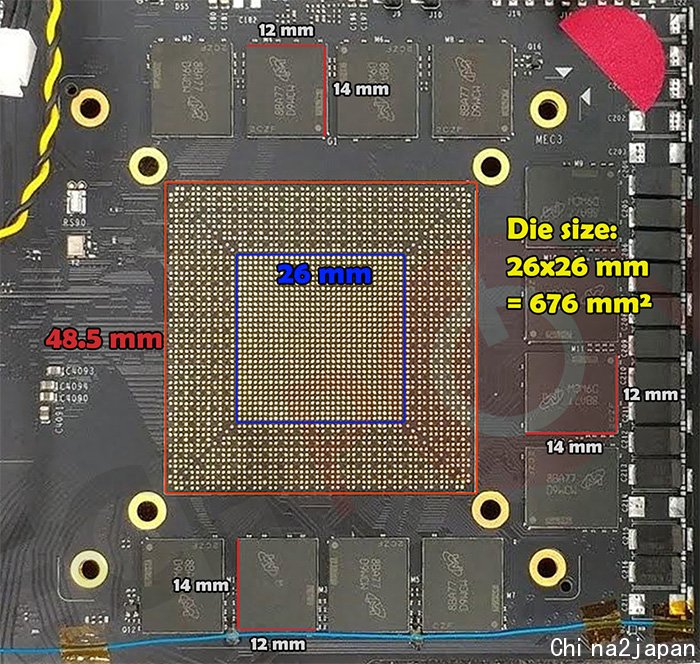

通过GDDR6显存的长度及宽度，他们首先计算了整个GPU封装的大小，是48.5x48.5mm，而GPU核心是26x26，总面积为676mm2。在目前的NVIDIA GPU核心中，面积最大的是Volta大核心GV100，集成了150亿个晶体管，使用了12nm FFN工艺，核心面积高达815mm2，而GP100大核心面积不过610mm2，GP102核心面积471mm2，GP104核心是314mm2，GP106核心面积是200mm2。TPU评估后认为这款显卡更像是GP102核心的继任者，因为GV100的面积比GP100核心大了33%左右，而现在676mm2的面积比GP102核心面积大了40%左右，这个尺寸在合理范围之内。PS：现在老黄这么良心了？
