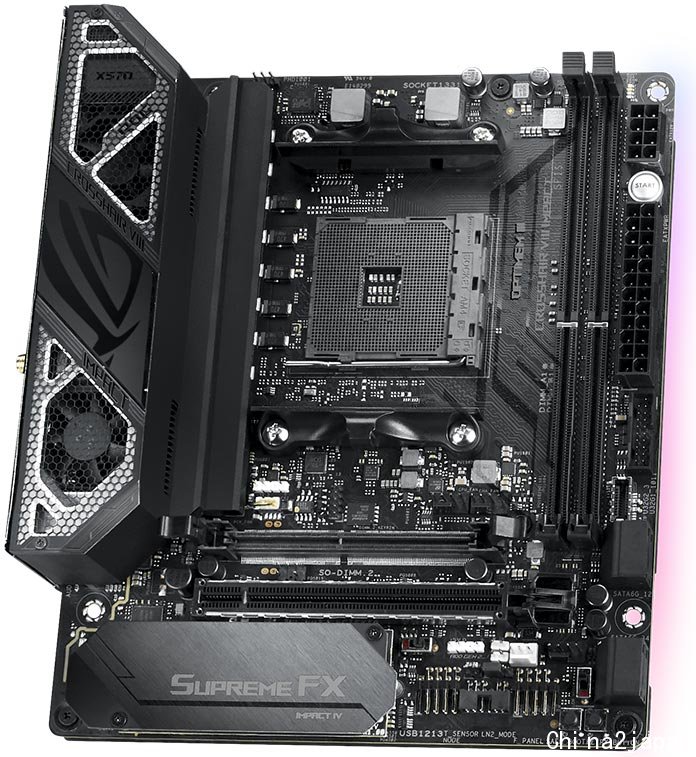

发张女神侧身像。
具体参考：
https://edgeup.asus.com/2019/the-x570-motherboard-guide-ryzen-to-victory-with-pci-express-4-0/2/
“The unusual dimensions were deliberately chosen to take advantage of unused space in Mini-ITX cases designed to support two-slot graphics cards mounted directly to the motherboard.”
当然，用延长线的机箱可能有问题。
配置清单：
ROG Crosshair VIII ImpactSizeMini-DTXMemory2 x DDR4Multi-GPUNAPCIe1 x16Storage2 x M.2 (NVMe x4 or SATA 6Gbps)
4 x SATA 6GbpsNetworkingIntel I211AT Gigabit Ethernet
2x2 802.11ax (Wi-Fi 6) MU-MIMO; Bluetooth 5 (optional)AudioSupremeFX S1220 codecUSB3.2 Gen 2: 1 x front, 1 x Type-C, 5 x Type-A
3.2 Gen 1: 2 x front, 2 x Type-A
2.0: 2 x frontAura1 x strip header
2 x Gen2 addressable headersCooling1 x pump header
4 x fan headers
评论
这个m2马甲直接档了显卡出风啊
评论
m.2在显卡背面。
评论
还有是不是对风冷不友好了？
评论
银箭130会不会装不上了？悲剧了
评论
悲剧 为了zen2定的ghost s1注定是用不了了 等到手了挂咸鱼出掉吧。。。。
评论
现在其实就可以算算了，am4插槽的长度是已知的。用这个图：
评论
我看了下我的背板和银剑130之间大约有3-4公分的样子，应该没什么问题，这3公分应该没什么问题。
评论
其实比strix x470，上面窄了，可能和之前的风冷兼容性是一样的
评论
刚才量了一下，微星的b450i，散热器距离显卡3cm
评论
ITX显卡正下方那块空间浪费了，很久以前我就有个大胆的想法了，阿苏斯正好利用了起来
评论
真心不喜欢洞洞啊
评论
AMD YES！！！
评论
3cm空间是有的，风扇外框可以再刮一刮。
评论
等MSI的ITX板出来，就开始在C8I/X570I和它们三者间开始纠结。。
评论
C8i装散热关键是上面哪里，貌似CPU座向上移了
评论
补两张
评论
C8I会带万兆网卡吗？
评论
背面应该带装甲
评论
不这么高 2280 绝对上不了，顶多 2242，但众所周知 2242 只有 Key-B 盘。
评论
ROG Crosshair VIII ImpactSizeMini-DTXMemory2 x DDR4Multi-GPUNAPCIe1 x16Storage2 x M.2 (NVMe x4 or SATA 6Gbps)
4 x SATA 6GbpsNetworkingIntel I211AT Gigabit Ethernet
2x2 802.11ax (Wi-Fi 6) MU-MIMO; Bluetooth 5 (optional)AudioSupremeFX S1220 codecUSB3.2 Gen 2: 1 x front, 1 x Type-C, 5 x Type-A
3.2 Gen 1: 2 x front, 2 x Type-A
2.0: 2 x frontAura1 x strip header
2 x Gen2 addressable headersCooling1 x pump header
4 x fan headers
评论
C8i都没有增加M2或者U2接口，其他ITX更不可能有了。。看来还是继续增大SSD的容量算了！
评论
更新io图：
评论
更多推特图：
评论
有点懵,多出这块长度,本来在机箱什么位置
评论
显卡插槽下面啊～多了2cm吧～也不多～
评论
这张主板，有一种朋克风
评论
额,我表达不对,我是想说有这块空间的itx机箱都有啥,然后就有点懵了...好像都有哈...掉到a4机箱的思维定式里去了...
评论
就是原来双槽卡下面那一节没有主板 现在把主板延长到装完双槽卡 齐平的位置了
评论
蒙住了,一提itx 就想到a4结构,实际上大多数是m1结构的...华硕：朕一日不死，你华擎一日是太子！
评论
就是2280，那个是横着的，不是竖着的。上面照片那么明显的M2得螺柱孔
评论
这么看来银箭130还是有机会的，如你所说散热片边缘还能磨一磨
至于显卡插槽底下长出来的那2公分，MK3S没准也能吃下
评论
c8i的设计其实挺不错的，虽然之前我骂它不是守规矩的主板，但仔细看它相对itx延长部分的布局，所有底部接口都做了后退处理，这样最大化照顾了itx机箱，不会因为插线的问题卡住，不过主要也是为了不顶到显卡了。问题是那几个按键和开关，每次使用都要拔下显卡才能用么？希望华硕是好好论证过的。
评论
我知道，树导会亲自测评的
=======================================
对了，题外话。树导之前的论点，光追这玩意，是设计师自己都没想明白的“摸石头”产品。越发深刻体会。
摸石头 是我加的，但是现在把所有光追展示效果看了下，真的是无脑光追的感觉，比如镜面吴克 之类。。。只要有一点反射效果，就统一成镜面效果。。。
苏妈navi依然是无光追单元确实很明智，等设计师 用户 想明白光追到底怎么用再说吧。现在的阶段，还比较像 赫鲁晓夫的玉米
评论
我有说这个么。。。我自己都不记得。
我的观点是rt当然值得推进，目前rt效果不佳最主要的原因还是光栅化沉淀了几十年的仿照技术太强了，导致真正的实时rt来反倒拉不出差距。
评论
c8i照这个堆料水平。。。。价格怕是要4000+起步了。。。
评论
你在回复里说过啊。
突然想起这个，是因为这几天看到了某厂rtx显卡的广告。
“你家盔甲反射是这样啊...？？？这就是你说的牛逼的光追效果？唬谁呢？？”
评论
买败家眼和不买败家眼的应该都不太会在意这个吧？
评论
最大的问题可能是底下的下弯插针，就怕像M11G一样长，然后下面顶住机箱底板，插针没地方插了
评论
说实话比较失望，这么贵的板子为啥不带个万兆电口。PCIE总线数量也够的。雷电3口子也没有。
评论
在意啊，比如说我，如果首发价格4000+就不买首发了
评论
多了块直立挡板以为会有3个M2（后面），没想到加上还是只有2个
评论
之前这论坛还有一个本影半影都分不清的在那里尬吹RTX的影子效果。。。
评论
两个都在那个扩展卡里面
评论
万兆网卡散热是个问题，什么时候能集成到南桥里好了
评论
有啥问题的，都上风扇了。超微的服务器主板ITX都能集成4个万兆。
评论
我用过这种主板我有话说
我这里万兆网卡温度超过90度是非常容易的事情，跑到80度以上是日常现象（换句话说低于80度反而是不寻常现象）
评论
你可以看下我发的贴子，我用过的万兆网卡、主板比你应该多多了。。。。跑到90度以上的话，你要好好看看你机箱的散热环境了。
评论
dtx是啥规格
评论
AIC和集成的网卡散热规模差太远，你玩AIC的经验不一定能套用到板载网卡上。我这里也就主板集成的这颗格外热，原装的散热片只有20x20x10mm这种大小，基本上默认你是服务器暴力扇风道，正常家用噪音水平的机箱都不会温度太好看。
评论
集成万兆的超微的ITX玩过几块，原来映泰的Z270GT9、太极万兆也玩过，是烫，但是到90度以上的话你机箱肯定没有风道可言了。
评论
那个插卡那么大，完全可以插2个M2的SSD了啊！！如果设计成双M2组R0就牛逼了啊
评论
万兆+ITX+雷电3，完美的主板，可惜现在一块也没见到。也就华擎的ITX集成雷电转万兆出来。
评论
那么大个插卡，都可以双M2插槽了啊，为什么不设计成双M2组R0的设计。。
评论
都是ROG C8I了 定位已经是高端了 没雷电口 说不过去啊
评论
我也是这样觉得的，做大了都没有增加M2接口！
评论
我用的是正儿八经服务器机箱，不是没有风道的那种闷罐itx。我这里这种AT2网卡，两个口的温度可以差10度，高的有那个有负载真的能到90度，我唯一的解释就是我风扇转速不够高没达到暴力扇的程度所以温度高
评论
华擎那个单M2，直接残疾了
评论
两个都在那个插卡上，并不是板载一个插卡一个
做成这样比较困难，PCB走线上也不舒服，现在做一个雷电都得砍掉一个M2。
不过话又说回来，苹果倒是能给Mac Mini塞三个雷电口再带个万兆电口，但是很明显要用一堆定制零件了就，不太符合diy市场需求
评论
那就是说背面没有了！！背面出多个半速也好啊！可以接少点硬盘线！！
评论
可能是主板上真的没地方走线了吧，能做没有不做的道理，都旗舰型号了
评论
请在认真看图，正面一个背面一个，那个卡上还继承了RGB和ARGB header
评论
华硕在整妖蛾子方面比华擎差多了！
评论
M.2我觉得1个倒是够了，毕竟PCIE4.0的M.2，速度足够飙升到6000MB/S左右了，网络带宽才是瓶颈，哪怕没有雷电我觉得都应该有万兆电口。
评论
难道就没人疑问南桥放哪里了吗，在io盖子的风扇底下？
评论
那个人最搞笑的是跑3DM发了一大堆。估计是买了显卡想晒一下。
评论
这主板x570芯片组在哪里？
评论
啥众所周知，别乱说。
2230/2242均有 mkey，也就是nvme pcie的盘了，咸鱼上面一大堆。
PM971，还有sandisk的某个盘
评论
树导
评论
NAS还是小众用户很多人根本不用有线网的
评论
我只想知道，这板子，A4机箱是否能装得下。我买 的箱子说只能装17*17CM的。
评论
这板子几相供电呢？
评论
这货做成DTX的话
要是有两个PCIE就好了
评论
你说对了，原本miniDTX就是有两个pcie。所以这次华硕只是借了miniDTX的版型，并不想真的复活miniDTX 电路 电子 维修 求创维42c08RD电路图 评论 电视的图纸很少见 评论 电视的图纸很少见 评论 创维的图纸你要说 版号，不然无能为力 评论 板号5800-p42ALM-0050 168P-P42CLM-01 电路 电子 维修 我现在把定影部分拆出来了。想换下滚，因为卡纸。但是我发现灯管挡住了。拆不了。不会拆。论坛里的高手拆解过吗？ 评论 认真看，认真瞧。果然有收
