看图，看标题，看链接
https://www.asrockrack.com/gener ... I-2M#Specifications
评论

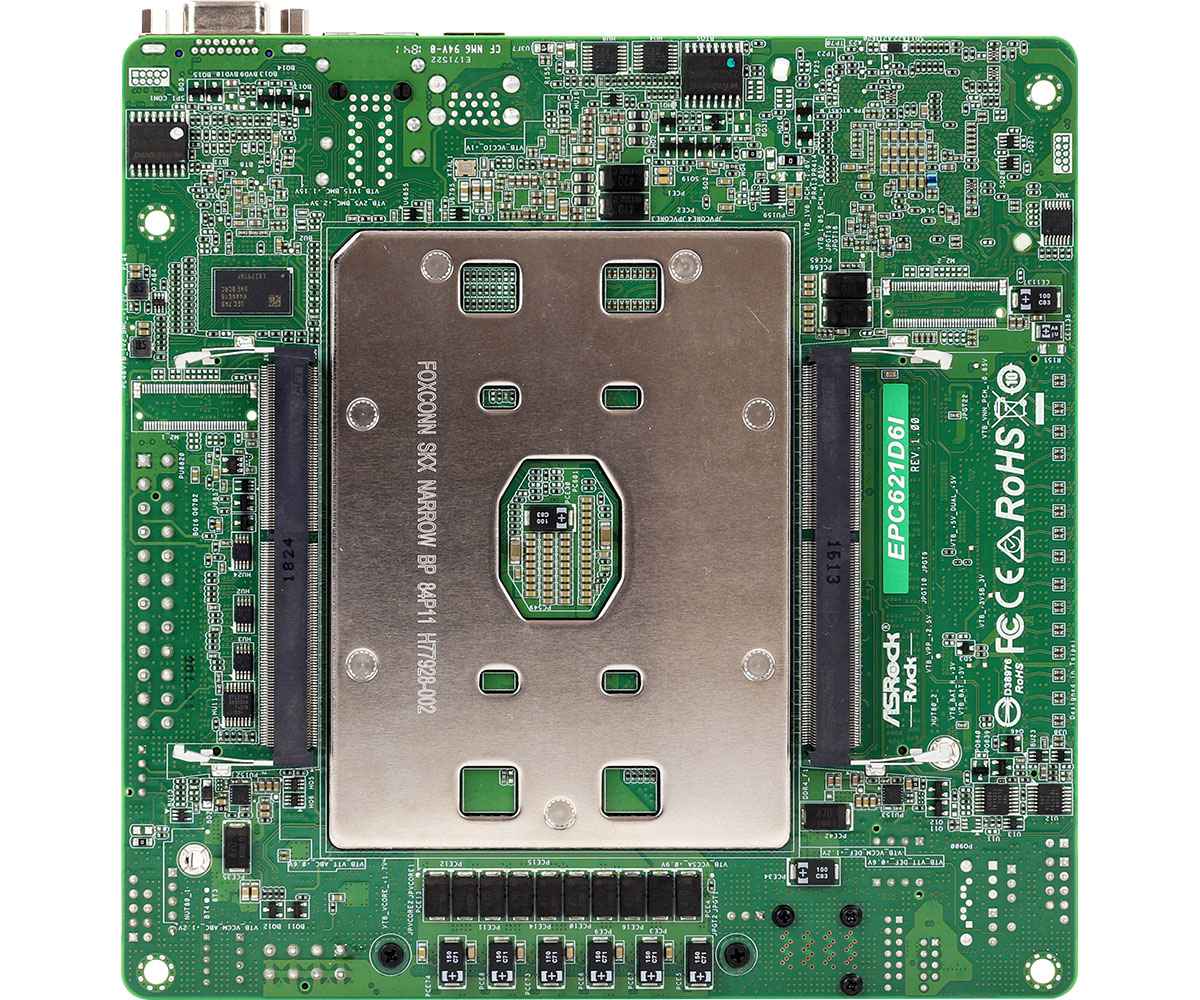

这板子还有个款式，背面的M.2全换成内存槽，六通道满血。（EPC621D6I）
评论
是的，大家马上就会发现，真的服了华擎
评论
哪里有卖
评论
这玩意几乎就是按照开发版最小系统设计的。。。把CPU各个接口引出来
评论
这都行，太6了
评论

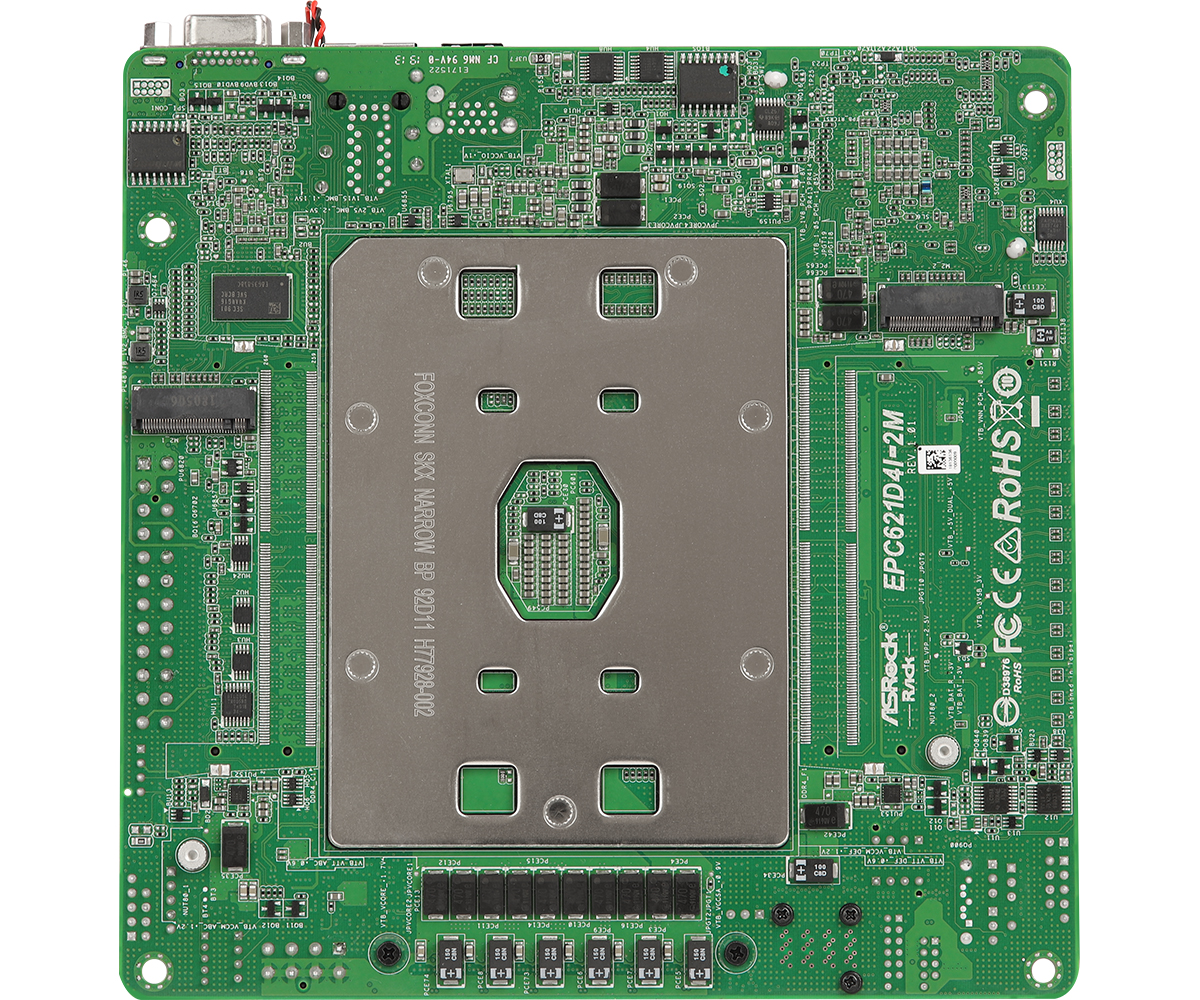

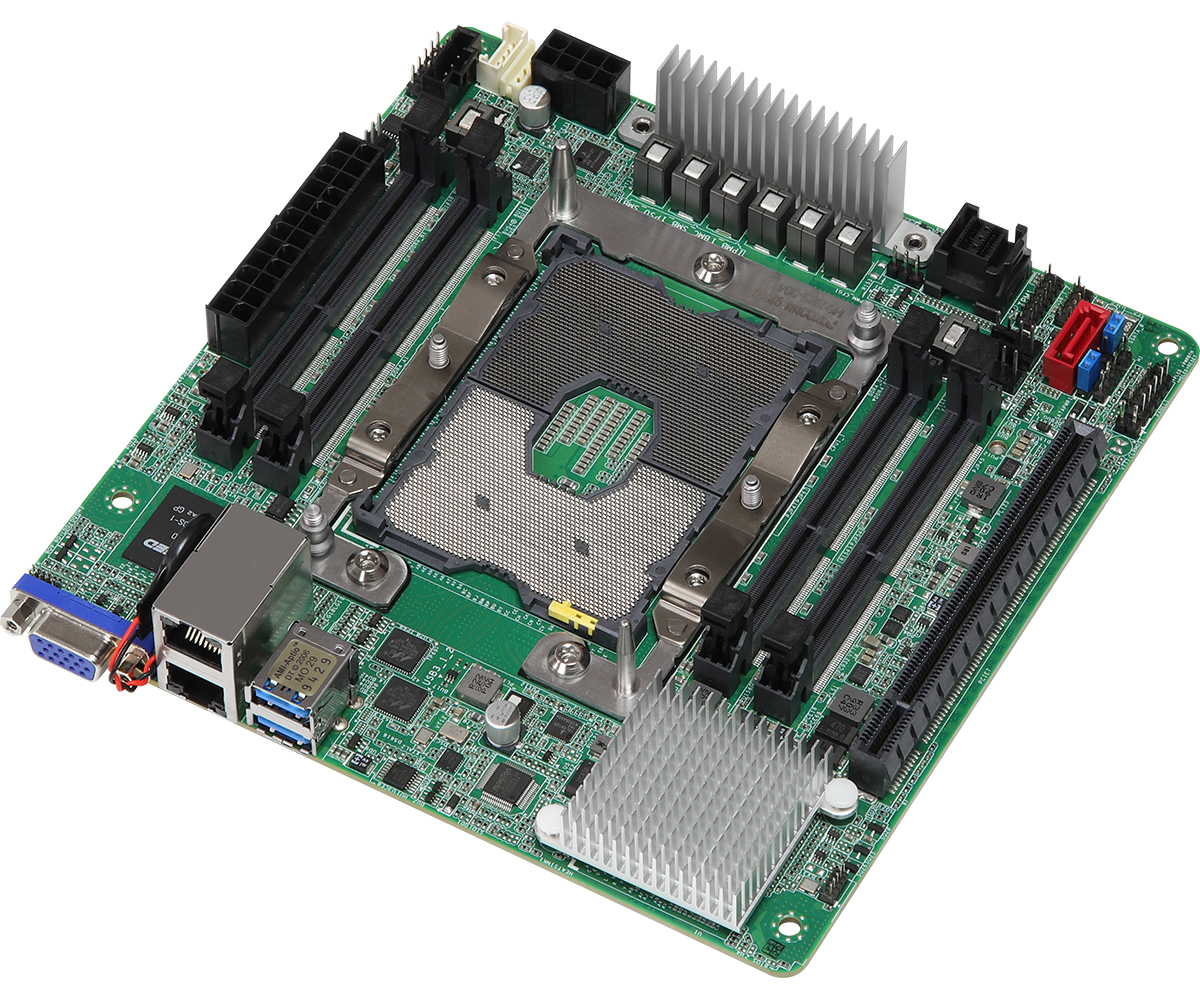

.jpg)
.jpg)
.jpg)
.jpg)
评论
Specifications
MB Physical Status
Form Factor - Mini ITX
Dimensions - 6.7'' x 6.7'' (17.02 cm x 17.02 cm)
Processor System
CPU - Intel® Xeon® Scalable Processors
Socket - Single Socket LGA3647 (Socket P)
Chipset - Intel® C621
System Memory
Capacity - 4 x 260-pin DDR4 DIMM slots
- Support up to 64GB DDR4 SO-DIMM, SO-RDIMM, SO- UDIMM, SO-ECCDIMM
Type - Four Channel DDR4 memory technology
- Support DDR4 2933*/2666/2400/2133 SO-DIMM, SO-RDIMM, SO-UDIMM, SO-ECCDIMM
DIMM Size Per DIMM - SO-DIMM, SO-RDIMM, SO-UDIMM, SO-ECC DIMM: 32GB, 16GB, 8GB, 4GB
DIMM Frequency - SO-DIMM, SO-RDIMM, SO-UDIMM, SO-ECC DIMM: 2933*/2666/2400/2133 MHz
*DDR4 2933 memory is supported only when using the Intel® Cascade Lake CPU and Intel® Cascade Lake BIOS.
Voltage - 1.2V
Expansion Slot
PCIe 3.0 x 16 - PCIE3: Gen3 x16 link (from CPU1)
Storage
SATA Controller - Intel® C621: 7 x SATA3 6Gb/s (4 from mini-SAS HD, 1 x SATA DOM 6Gb/s and 2 x M.2 on bottom)), support RAID 0, 1, 5, 10
M.2 slot - 2 X2280, (PCIE(x4)/SATA3)
Ethernet
Interface - 1000 /100 /10 Mbps
LAN Controller - 2 x 1GbE RJ45 via Intel® integrated MAC X722 + Marvell Alaska 88E1514
- Supports Wake-On-LAN
- Supports Energy Efficient Ethernet 802.3az
- Supports Dual LAN with Teaming function
- Supports PXE
- LAN1 supports NCSI
Management
BMC Controller - ASPEED AST2500
Features - Watch Dog
- NMI
Graphics
Controller - ASPEED AST2500
VRAM - DDR4 256MB

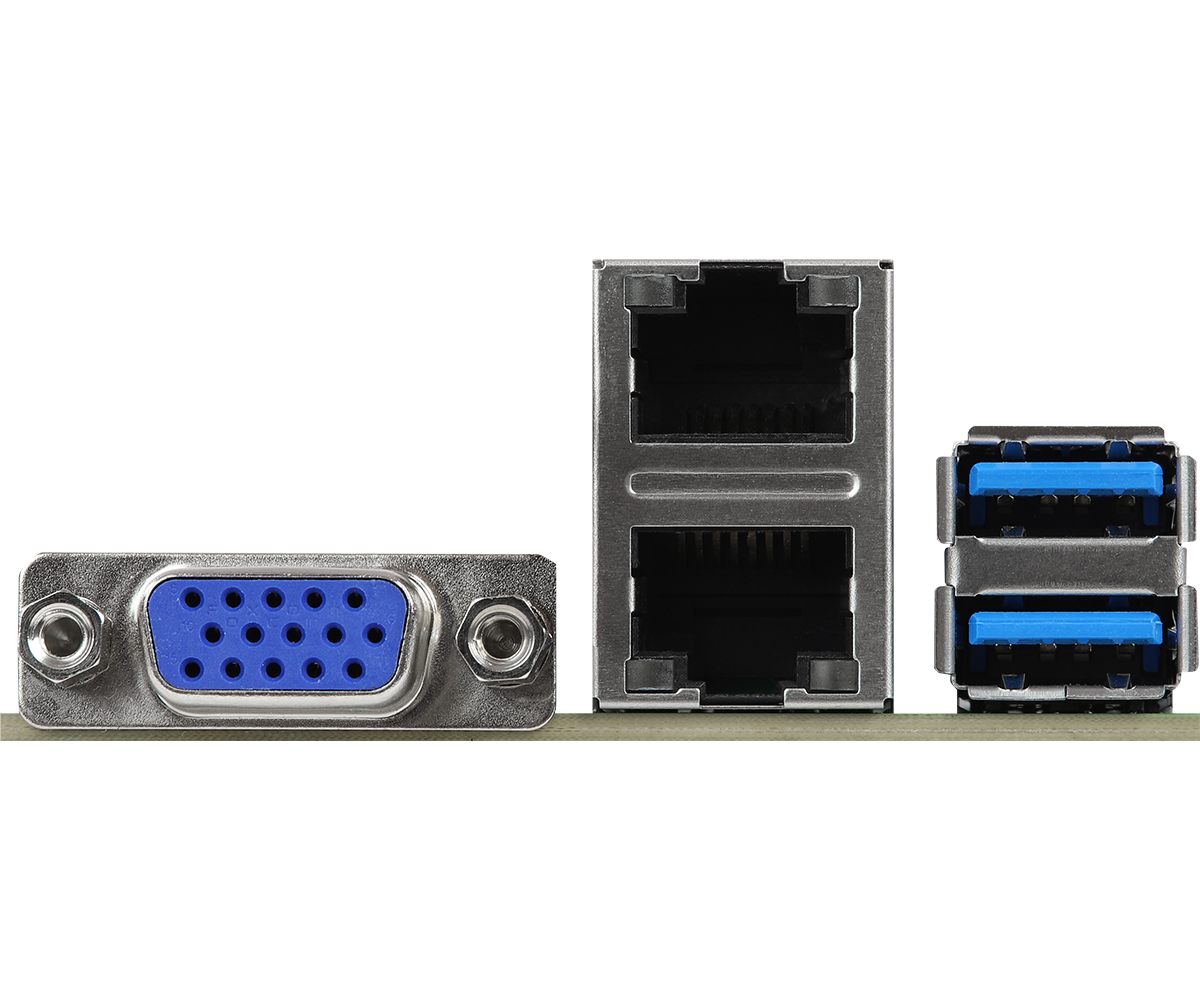

Rear Panel I/O
VGA Port - 1 x D-Sub
USB 3.1 Gen2 Port - 2
Lan Port - 2 x RJ45 Gigabit Ethernet LAN port
- LAN Ports with LED (ACT/LINK LED and SPEED LED)
Internal Connector
COM Header - 1 (from BMC)
TPM Header - 1
NVME support - 1 x MINISASHD from PCH
Fan Header - 3Fans x 4-pin (CPU/2System)
ATX Power - 1 (24-pin) + 1 (8-pin)
USB 2.0 Header - 1 ( support 2 USB 2.0)
PSU SMB Header - 1
Front Panel - 1
BMC_SMB Header - 1
ME/SPS Recovery - 1
Clear CMOS - 1 (short pad)
System BIOS
BIOS Type - 256Mb AMI UEFI Legal BIOS
BIOS Features - Plug and Play (PnP)
- ACPI 2.0 Compliance Wake Up Events
- SMBIOS 2.8.0 Support
- ASRock Rack Instant Flash
Hardware Monitor
Temperature - CPU Temperature Sensing
- System Temperature Sensing
Fan - CPU/Rear/Front Fan Tachometer
- CPU Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU Temperature)
- CPU/Rear/Front Fan Multi-Speed Control
Voltage - Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore, DRAM, 1.05V_PCH, +BAT, 3VSB, 5VSB
Support OS
OS Microsoft® Windows® (Server OS)
- Server 2012 R2 (64 bit)
- Server 2016 (64 bit)
- Server 2019 (64 bit)
Linux
- Red Hat Enterprise Linux Server 6.9 (64 bit) / 7.6 (64 bit)
- CentOs 6.9 (64 bit) / 7.6 (64 bit)
- SUSE Enterprise Linux Server 11 SP4 (64 bit) / 12 SP4 (64 bit)
- FreeBSD 11.2 (64 bit)
- Ubuntu 16.04 (64 bit) / 18.04 (64 bit)
Virtual
- VMWare® ESXi 6.5 u1/ vSphere 6.5 u1
- Citrix XenServer 7.5
*Please refer to our website for the latest OS support list.
*On the Ubuntu 16.04(64bit)/ 18.04 (64 bit) only support UEFI BOOT
*On the SUSE Enterprise Linux Server 11 SP4 ( 64 bit)/ 12 SP4 ( 64 bit) only support UEFI BOOT
*Cascade Lake CPU supports Red Hat 7.6 / CentOS 7.6.
评论
真的是妖
评论
然而并不妖啊，还以为是epyc主板呢，内存大不了就是放背面，那才是超级小钢炮
评论
不要太6，简直了。
评论
虽然我不知道这么小的板子上Xeon的意义在哪儿，不过依旧为华擎的妖气喝彩！！！
评论
只看到了一个SATA和一个mini SAS，另外的sas接口在哪里？
评论
变态还是华擎变态··
评论
可惜不是AMD YES
评论
就板子用料和配置而言，我觉得不是那么的妖吧，不过这样的参数符合他的妖性倒是真的
评论
哈哈, 这个设计太棒了, Mini-ITX插满六通道
.jpg)
评论
这板子最大遗憾是没有万兆，一条pcie你让我插网卡？
评论
所有存储都走 PCH
比至强 D 还不如的货色
评论
自古妖擎出华板
评论
话说这个板STH第一时间就Review了, 可以参考一下
https://www.servethehome.com/asrock-rack-epc621d4i-2m-motherboard-review/
评论
笔记本的ecc内存不好买吧
评论
epyc 看看超微 https://www.servethehome.com/supermicro-m11sdv-8ct-ln4f-review-with-amd-epyc-3201-in-mitx/
评论
还有个操作呢，可以焊接好M.2，其实有那种M.2延长线，六通道+3M.2是可行的。
评论
还不如多走几个 CPU 的 OCULINK
这货 U.2 M.2 都走南桥 简直是垃圾中的垃圾走线
评论
CPU 48 线
全被浪费掉了
评论
供电也不行啊
评论
请问大神PSU SMB Header是接电源监控的吗？什么电源支持这个插口
评论
那么多pcie通道全浪费了，这个还是做成matx合适
评论
妖是肯定妖了，价格也肯定非常吓人。
我也觉得太棒了，但是论坛土豪一直没有开箱，然后就是没有yes牌
评论
