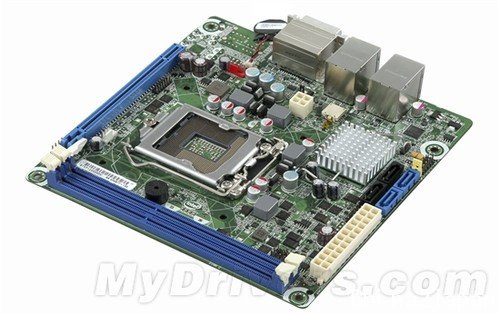

Intel DQ77KB 看起来版型和后部IO布局和著名的 DIY MacMini绝配 Intel DH61AG 很像， 只不过这次芯片组升级到了Q77。
不过， 看IO配置还是真是蛋疼：
背板 2个 intel 82579L 千兆网口， 还有4个USB3.0， 貌似不错， 可是.......
这是块Thin ITX formfactor啊！！！ 供电是主板直接采19V DC变压器的啊， 估计能推一块3.5 HDD 不错了， 所以根本没有做高性能NAS的可能， 这个可以做聚合的双千兆用来干嘛呢？ Z77平台的海蜘蛛？？ 除非是超级发烧友用512G SSD 组RAID.......
另外4个SATA口 还带RAID功能也是多余， 除非烧友用SSD组RAID， 不过这样干嘛不用ATX大板呢？
ThinITX 我觉得在IVB时代应该用B75, 和DH61AG的 H61对应
Intel 还是再来个双82579L的 mini ITX ， 这才是所小型服务器或者NAS需要的......
最后， 期待有人用这个板DIY 一个超高配 MacMini出来， 我觉得这也是唯一的玩点了......
评论
我记得还有个M-ATX的型号，是DQ77MK
http://ark.intel.com/products/59044/Intel-Desktop-Board-DQ77MK
SpecificationsEssentialsStatus
LaunchedLaunch Date
Q2'12Board Form Factor
Micro ATXSocket
LGA1155Extended Life Program (XLP)
YesEmbedded Options Available
NoSupplemental SKU
NoMax TDP
95 WRecommended Customer Price
N/A
评论
一体机用的呗，， DIY MAC MINI
评论
谁跟你说用19v电源就带不动3.5寸硬盘了……你让那些用ac-dc电源的情何以堪啊
评论
q77本身就支持raid
评论
这主板做网络交换机、网关、代理服务器都是非常合适的
评论
这不是传说中的杞人忧天麽
评论
显卡都木有。还超高配 MINI ...
评论
Mac Mini 机箱你塞个独显进去给我看看？
评论
一个大概可以把， 我记得这个板自带的DC-ATX是大约90W， 带两个3.5 HDD真的悬了， 所以我说RAID是鸡肋。 当然， 这是用65W CPU的情况， 用35W低功耗版可能上3个也行。
评论
这板也就是弄个macmini那种超薄的小机器玩玩，NAS什么的本来就不适用，NAS性能用ATOM足够了，关键是软件。
评论
是啊， ThinITX版型就是玩玩MacMini最佳了， 搞不懂intel 上什么双网卡， 支持RAID的Q77， ThinITX 和集成供电的方式决定了做NAS根本玩不起来。 哪干嘛不用便宜B75而用更贵的Q77？ 所以我觉得Intel 蛋疼。
SNB时代的Thin ITX DH61AG我觉得定位就很准确， 接口丰富但芯片组基本对应所用的IO 刚刚好。
评论
正版不是塞了个独显吗？*/-12
评论
扯去正式版MacMini了.......
评论
软路由。。。无线AP 用的。。。。。。。。。
评论
这个板子哪里有卖的呀
评论
taobao search
评论
用来搭建测试平台，专门用以测试PCI-Express产品、USB3.0产品与Z77平台的兼容性*/-19
评论
这板其实还有个2针的供电接口（左下角那个白色的），只是不知道用来干嘛？
另外这个板子的双网口貌似也不是双网卡，其中一个是用于AMT网络管理的。
这板接3.5寸HDD肯定不合适，但是接2.5寸HDD还是可以的。
评论
依我用DH61AG的经验，这个2针和那个19V接口一样的， 都是19V电源， 这个可能是给一体机什么的统一供电用。 两者用一个。
评论
估计是这样的，给显示器供电用的。
评论
不是，我的意思是 这个两针和背板上的圆口都是主板的19V电源， 两者只要有一个主板就可以工作
两针的好处是OEM厂商做一体机的话可以在机壳里做一个DC-AC， 同时给主板和LCD用， 否则一体就要主板拖个电源， LCD又拖一个电源了
评论
硬盘多了完全可以独立供电嘛
评论
一个硬盘10W不到，四个40W
90W的总功率还剩50W
这种薄型主板一般要搭配超薄机箱，散热不行限制住了CPU功耗，所以根本上不了高功耗CPU
这么说来矛盾不大
这板子上四个USB3，一个最大功率照理论是4.5Ｗ，共18W
加四个硬盘40W。。。这才有点蛋疼
nas的性能真心要求不高，ARM架构的nas一捞一大把。
在专业nas中，atom及更高端处理器是应对公司级多用户（10+）的小文件读写能力而使用的
评论
电源拖得动，itx和atx有何区别？
个人感觉Q77有SATA3和RST，这个还算比较合理的
intel搞了个S1200KP
ITX，板载Intel 82574L+82579
评论
是啊， 刚出来我还惊喜终于有了双intel网卡的1155 ITX 板， 结果一看，没有mSATA， 没有miniPCIE也就忍了，Y干脆把声卡都给省了!!??? 这个， 完全不给家用活路啊！！
评论
服务器发声干嘛。。。win2003 服务器版 默认都没有声音服务
难道nas还得兼职HTPC？那装个显卡不就完了？HDMI顺手把音频搞定
评论
装显卡 RAID卡就没处去了
评论
这板子的最大毛病也许是那个板载SATA电源输出——SATA规范说是1A的最大电流，也就是12W，那么四个硬盘。。。。拙计了*/-93
评论
*/-91其实我还是坚持NAS专机专用的。。。三楼正解 商用一体机 Q77说明一切啊。。。
评论
sata 电源输出最大只有1a 啊？
哪儿看到这个规范。那不是只能一个 3.5盘、
评论
我配ac-dc带一块2.5加一块3.5很不稳定，3.5寸盘时常丢失。看来用ac-dc电源就只能玩玩单硬盘迷你机了
评论
多少w电源？什么配置？
评论
人家是设计的装4个SSD的好嘛？！
评论
多少w电源？什么配置？
评论
华硕的H77 ITX板加2500K，配一块128GSSD跟一块2TB 3.5寸盘
电源是淘宝上在不同商家买的两款不同的120W ac-dc电源，做工看上去都还不错，但就是3.5寸盘时常丢失。如果只上一个SSD就很稳定，看看电影、编辑文本或者CAD画图完全没问题。如果只有一块3.5寸盘会不会稳定就没试过了。
评论
我咋觉得这个版子是上sata 2.5的硬盘啊
评论
不知现在和它类似的主板是哪个？
评论
3.5硬盘取电为啥非要走主板？你的开关电源没有3.5硬盘接口？
评论
